Új hozzászólás Aktív témák
-
joecontra
addikt
Hali!
Egy kicsit utánanéztem a dolognak és valóban: tmds szignált nem lehet csak úgy alakítgatni, mint egy lvds szignál-t.
ezek a gyors video-DAC áramkörök egytől-egyik párhuzamos bemenetűek, ami szintén nem véletlen
Nem ám, kell egy ún. tmds receiver ami párhuzamos pixel adatokra bontja le a tmds szignált.
Ezek a pixel adatok mennek a párhuzamos DAC-ba és onnan pedig analóg jelként távoznak.Ráadásul még valami: a DVI addig nem aktiválja magát, amíg nem talál csevegőpartnert. Ezt egy I2C chippel át lehet hidalni.
Majd még művelődök a témában, egyelőre ezt találtam.
Üdv,
J -
kungzi
veterán
sziasztok
olyan ledsort hol lehet kapni, ami zene ritmusára villog?
-
And
veterán
válasz
joecontra #10593 üzenetére
De, az elmélet természetesen nagyon szép, csak ne lenne az a fránya gyakorlat. Szétnéztem, de nem láttam ilyen funkciójú áramkört egy tokba gyúrva. Ettől még természetesen létezhet, csak épp értelme nincs sok. Úgyhogy valószínűleg részfeladatokra kell bontani a dolgot, ahogy korábban említettem. (Igazán nem akarnálak megbántani, mert becsülöm a lelkesedést, de ez egy kicsit komplikáltabb dolognak tűnik annál, hogy keresünk egy néhány lábú tokot, vagy abból hármat, ráküldjük a 3 vagy 6 pár TMDS-data jelet, az egészet rákötjük egy dugasztápra, aztán a kimeneten megkapjuk az analóg RGB- vagy YPbPr-jeleket.) Kész áramköri rajzot a korábban linkelt dobozkáról sajnos nem találtam, de olyan sokat nem is kerestem. Esetleg egy olyan doksi birtokában többre mennél, bár nyilván nem csak egyetlen megvalósítása létezik. Ha nem kell scan-konverzió, az is valószínűleg nagyban egyszerűsíti a megoldást. De nagyon valószínű, hogy az még így sem egy veszek három speciális DAC-ot meg egy szinkron-szeparátort szintű lesz. Ahogy elnézem, ezek a gyors video-DAC áramkörök egytől-egyik párhuzamos bemenetűek, ami szintén nem véletlen.
-
joecontra
addikt
válasz
intercooler #10594 üzenetére
Nem lenne még is csak 1szerübb venni 1 másik vga-t? ami alapból tudja ezt
De igen, sokkal egyszerűbb lenne. Viszont próbálok utánajárni, hogy hogyan lehetséges az átalakítás.Üdv,
J -
joecontra
addikt
Akkor sem, ha soros DAC-okat alkalmazok és a videokártya kimenete be van hangolva a tv-re?
Én konkrétan 3 DAC-ot gondoltam használni (digitális r,g,b+sync) és egy sync separator-t. Ezek nem lennének elegek?Üdv,
J -
And
veterán
válasz
joecontra #10589 üzenetére
Ne legyen igazam, de ezt szerintem egyetlen integrált áramkörrel nem fogod megoldani. A DVI / HDMI elsődleges célja ugyanis nem az, hogy analógra, komponens jelekké alakítsd vissza. Bizonyára lehet játszani TMDS-párhuzamos átalakítóval, óragenerátorral, gyors párhuzamos video-DAC-kal, csak nagyon nem biztos, hogy megéri. Nyilván megvalósítható a dolog, hisz kapható ilyen dobozka, kész HDMI- (DVI-) analóg átalakító formájában, 1-200 USD-től kezdődően (skálázási képességgel együtt határ a csillagos ég), ami elég költséges megoldás: [link]. Valószínű, hogy nem egyetlen chip-et találnál bennük, még akkor sem, ha az audióhoz szükséges dolgokat nem számítjuk.
-
jaja1981
addikt

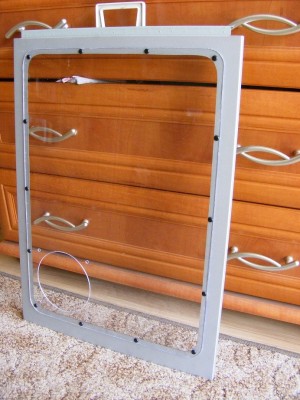

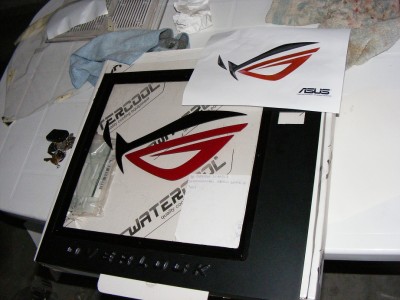

Egy oldallap.

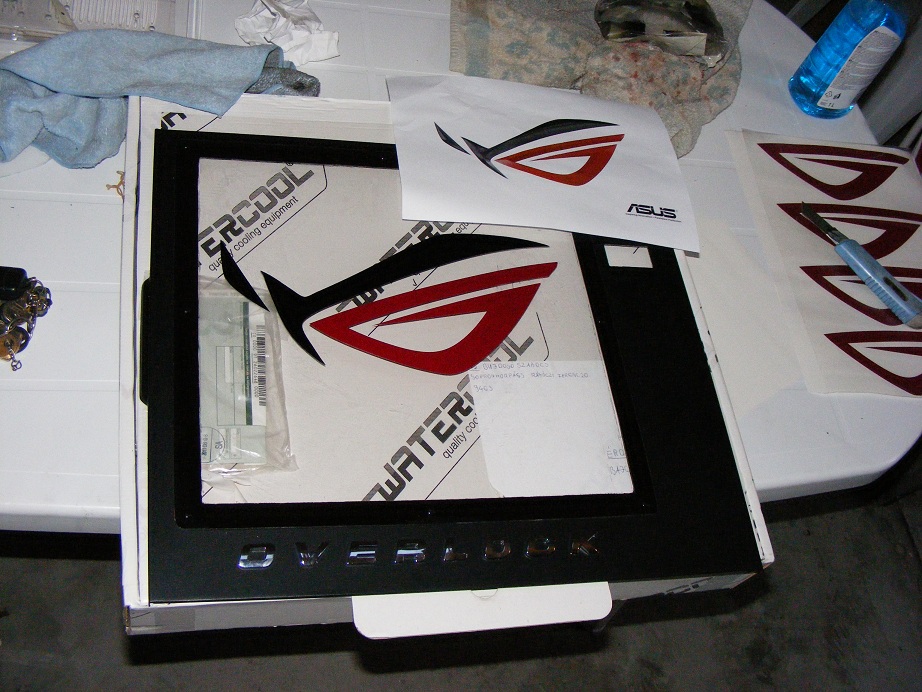

A felirat alulra tulaj műve, én a plexit raktam, fújtam körbe a vágott él takarása miatt és egy ASUS Republic of Gamers logó került rá matricából egyedileg gyártatva.
Aki nem ismerné a logót: [link] -
joecontra
addikt
-
And
veterán
válasz
joecontra #10582 üzenetére
"Melyik láb feleltethető meg a DVI-D RGB+- jeleinek?"
Még mindig ott tartunk, ahol korábban: a TDA8777 egy párhuzamos bemenetű DAC, a DVI-n (és a fizikai jeltovábbítás szintjén ikertestvér HDMI-n) pedig az egyes alapszínek adatait nagysebességű differenciális soros jelfolyam (TMDS) továbbítja -
joecontra
addikt
válasz
Wind-Storm #10583 üzenetére
-
moha21
veterán
válasz
Wind-Storm #10583 üzenetére
Szerintem érdekli is a dolog.
-
joecontra
addikt
Hali!

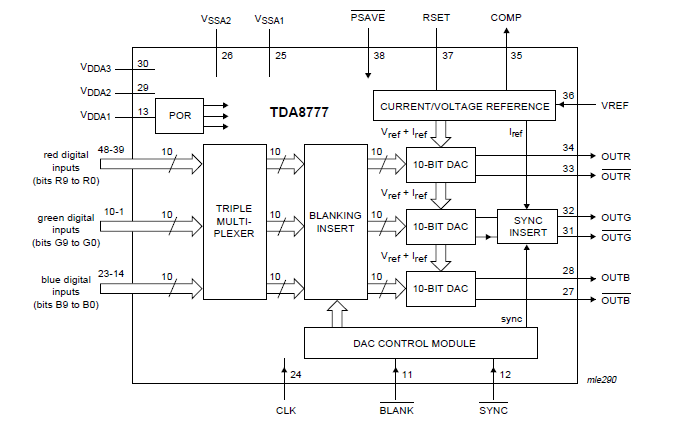

Közben utána néztem és egy video DAC talán könnyebb megoldás lehetne.
Melyik láb feleltethető meg a DVI-D RGB+- jeleinek?
A B-t és a sync-et külön kéri, amelyek a DVI-ban közös lábon jönnek. Ezek szerint szét kellene előtte szedni őket.
Ráadásul a séma szerint a kimeneti szinkronjel rákeveredik a zöld-re, tehát azokat is szét kell szedni (hogy mivel, azt véletlenül tudom).Üdv,
J -
joecontra
addikt
válasz
Wind-Storm #10576 üzenetére
Igen, tuti hogy D, tisztában vagyok a DVI fajtákkal.
milyen kártyáról van szó amúgy?
ASUS EN6200LE TC256/TD/64Mha lecserélnéd a kártyád egy DVI-I-sre
Nekem jó ez is, ráadásul saját kezűleg szeretnék egy DVI-D -> VGA átalakítót építeni, amúgy hobbi szinten.Most úgy van, hogy a VGA kimenetet egyszer a monitor, egyszer a tévé használja.
Ha sikerülne egy D/A konvertert megépíteni, akkor a tévé mehetne a DVI-ról és nem kéne a monitort ki-be huzigálni a D-Sub csatlakozóról.
Üdv,
J -
joecontra
addikt
válasz
Wind-Storm #10574 üzenetére
A baj ezzel csak az, hogy ezek az adapterek DVI-I-hez készültek, ami ad ki analógot is és ez az adapter továbbviszi a monitor felé.
Az én esetemben DVI-D-ről van szó, ami egy deka analóg jelet nem ad ki, de azért értékelem a segítő szándékot!Üdv,
J -
joecontra
addikt
Üdv!
Köszi a reagálást!

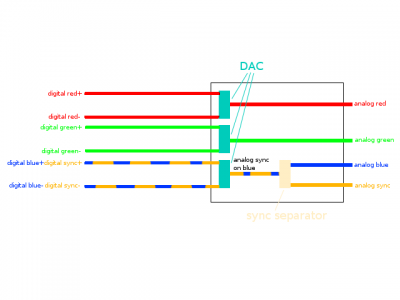

A "digital red+" és "digital red-" egy videókártya DVI-D kimenetéről érkezik, D/A konvertálás után "analog red"-ként menne a tv scart megfelelő bemenetébe.
Ugyanezt a "digital green+", "digital green-", "digital blue+", "digital blue-" jelekkel is megtenni.
Ámbár a "digital sync+" és "digital sync-" rá van keverve a "digital blue"-ra, ezeket is szét kéne választani és analóg kék és analóg szinkron-ként a tévé megfelelő bemeneteire juttatva, természetesen úgy, hogy a kártya már be van hangolva a tévé szinkronizálási frekvenciatartományába.
Üdv,
J -
And
veterán
válasz
joecontra #10571 üzenetére
Mivel az általad belinkelt DAC egy párhuzamos bemenetű átalakító, a "digital red +/-" pedig valamilyen differenciális soros jelnek hangzik, nem tudod használni. Amúgy ez egy kicsit meredek így elsőre, hogy van 'valamilyen' jeled, és átalakító kellene hozzá. Mégis miféle, honnan származik, hová tart, mekkora sávszélességű, meg hasonló kérdéseket kellene először feltenni, és csak azután áramkört keresni a feladatra.
-
joecontra
addikt
Hali!

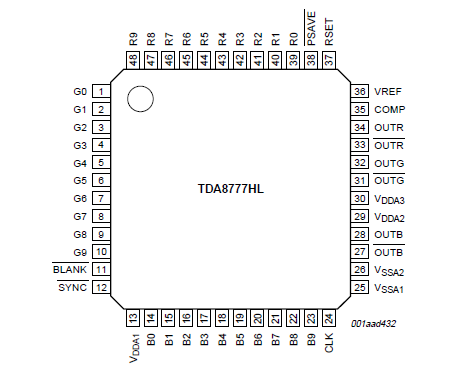

Egy ilyen D/A konvertert lehet használni videójel átalakításra?
Illetve nem értem, hogy melyik láb mire való. Tegyük fel, hogy nekem van olyan hogy "digital red+", "digital red-" és ebből kellene "analog red"-et csinálni. Ebben az esetben hogyan kötendőek a lábak?
Üdv,
J -
Lacazr93
senior tag
Lehet rossz helyen teszem föl a kérdést.. de! A HDD Led kábelt és a Power LED kábelt kicserélhetem? Mert a pwr az kék, a hdd meg piros. Viszont jobban illene az összhanghoz, ha elöl is kéken villogna
-
jaja1981
addikt
válasz
CounterBoci #10565 üzenetére
Másik konnektorból szerezz áramot.
Valszeg a laptop nem földelt és valami hurok lesz. -
Danex
addikt
válasz
CounterBoci #10565 üzenetére
ugyan abba az elosztóba van dugva a hangfal és a számítógép(laptop) is?
-
CounterBoci
senior tag
Üdv!
Help! Régebben is kérdeztem ezt, most azonban rájöttem az okára. Hangfalakban zúgás. A sor úgy kezdődik, hogy laptop, denon dn-mc 6000, crossover, végfokok. Hallani a winyó hangját a hangfalakban. Mihejst kihúzom a laptopot a 220-ból, rögtön elhallgat. Ezzel mit lehet kezdeni?
-
dany27
őstag
válasz
jaja1981 #10562 üzenetére
Direkt lett ketté szedve, egy noti töltőről van szó... eltört a csatinál(pont a törésgátlónál) és ki lett cserélve a csatival együtt a kábel is.(Mivel csak így sikerült szereznem ilyen csatit, amire már szerelve a van a kábel is.) Ez meg volt pár száz forintból míg az új adapter lett volna kb 8k. Am van itthol kályhatömítő. Az a hőt tuti bírja de kérdés hogy megfogja e a műanyagot
Próba cseresznye keresek valami más műanyagot és kipróbálom hogy azt össze ragassza-e.
-
dany27
őstag
Üdv!
Adaptert mivel ragasszak meg? PVC ragasztó nem játszik mert az meleg hatására megolvad....
Előre is köszi!
-
Ferink
aktív tag
válasz
Wind-Storm #10557 üzenetére
Hát ha akármilyen fajta is a festék, de nem tartós, akkor a fene megette szerintem.
Köszi azért.
-
Ferink
aktív tag
Sziasztok!
Használt már valamelyikőtök ilyen nagy áruházakban is fellelhető, nem túl drága, spray formájú fújható festéket?
Horganyzott lemezt szeretnék festeni, egy műszerdobozhoz. Két oldala egy vhs lejátszó burkolatának anyagából készült, és a tetőlemezt is színre kellene fújni. Illetve a sérüléskét korrigálni. Ecsetezni nem akarom, a kompresszor + pisztoly meg nem kifizetődő itt.
Köszönöm.
-
jaja1981
addikt

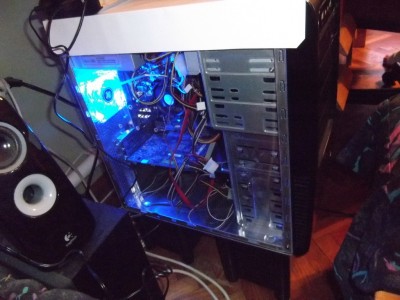

Na most.
Egyszer csak összejön. -
Wind-Storm
őstag
válasz
intercooler #10552 üzenetére
Itt sincs semmi, valóban
Előzőhöz meg tölthetnék fel fotókat.. nem ártana töröltetni azt a linket még mielőtt valaki teleszemetelné azt a bizonyos albumot -
-
jaja1981
addikt
válasz
Wind-Storm #10550 üzenetére
Bocs! [link]
-
jaja1981
addikt
válasz
Wind-Storm #10548 üzenetére

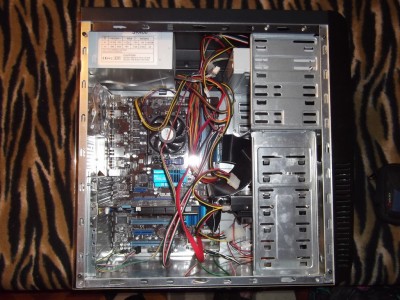

Meg olyan a váza a háznak, hogy belülre nem mehet, mert van keresztmerevítő.

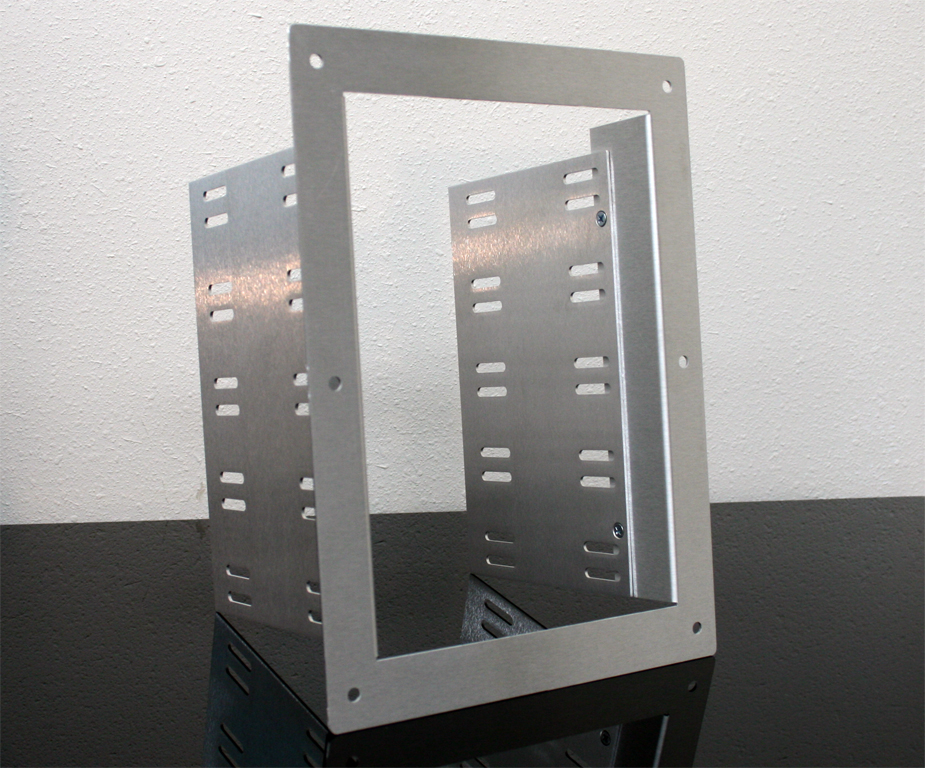

ilyen ni:[link]
Ez másnak készül. -
jaja1981
addikt
válasz
Wind-Storm #10546 üzenetére
Ja.34x48cm
Azért ott be lehet majd látni. -
jaja1981
addikt

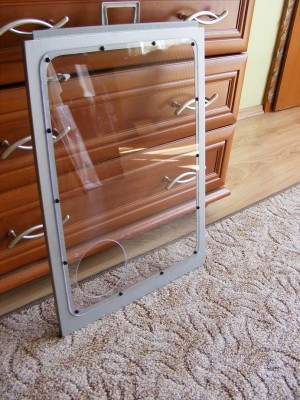

Ha már feltöltöttem megmutatom.
Egy oldallap. Ezé a házé: [link]
Azt hiszem PC ház távlatból ez a panoráma ablak (34x48cm). Szép tágas toronyházhoz. -
Tommas
csendes tag
válasz
jaja1981 #10537 üzenetére
hm.... megvizsgálom akkor ha lefúrom milyen állapotú marad stb... egy fa keretet gyártanék neki, mert összesen kb 40 ilyen 5.25" nek kell hely! szóval elég sokra van szükség, és oda kell tudnom fogatni egymás alá/mellé. Amit feljebb csatoltam képet, az jól szerelhető.... nem akarok nagy tákolást....
-
-
jaja1981
addikt
válasz
jericho69 #10529 üzenetére
Ezt csak akkor tudjuk meg, ha a fénycső fényerejét is megtudod.
Amúgy a led-et javaslom, mert az sima lineáris terhelés a tápnak, míg a katód cső (nem neon) az invertere miatt rángatja a táp 12V ágát.
Szerintem van erősebb ledsor is , mármint fényerőben, de tapasztalatom szerint 2db 30cm-es ledsor, hasonló fényereűből elég lesz.
-
jericho69
tag
Nem tudom mennyire van összehasonlítási alapotok, de szeretnék a gépházamba kék színű világítást és nem tudom melyiket válasszam, melyiknek van nagyobb fényereje. Szóval 2db 30cm-es revoltec fénycsőnek, vagy egy ilyen 150lumen fényerejű LED szalagnak. Ez a 150 lumen-es érték mennyire számít jónak illetve mennyire lehet erős fénye? Nagyobb fényereje lehet, mint a fénycsöveknek?
-
jaja1981
addikt
válasz
Wind-Storm #10526 üzenetére
Szalagot ne. Az nagyon gagyi.
Ez így egészen jó. Ebben a módszerrel ez szép, gratula.
-
-
Rajjmen
aktív tag
válasz
Wind-Storm #10522 üzenetére
Köszönöm a gyors választ!
Azt tudom és úgy is van bekötve, hogy csak egy venti sebességét mutatja. A három ventit simán levezérli nekem, de többet nem mertem rákötni, nehogy kiüsse az alaplapi vezérlőt.
Köszi a tippet, de akkor marad a mostani megoldás a maradék 6+1 ventillátort egy kétállású kapcsolóra kötöttem, mellyel 12V és 7V között tudom kapcsolni a ventik tápellátását.Valami alternatív ötlet, amivel lehetne vezérelni 9+1 PWM ventit az alaplapi vezérlő jelének erősítésével?
-
Wind-Storm
őstag
válasz
Rajjmen #10521 üzenetére
Normál körülmények között egy, erre lett kitalálva.
Helyes, hogy külön csatiról kapja, viszont hallottam már olyanokat, hogy már két ventinél bukott a dolog, ezt csak akkor tudod meg ha kipróbálod.
Én inkább használnék már egy ilyet erre [link] ha már lehet kapni
Ja, mellesleg csak egy ventinek a fordulatszámát fogod tudni mérni, mivel összezavarodna a mérés ha egyszerre 1-nél több fordulatszám visszajelzést kapna. -
Rajjmen
aktív tag
Sziasztok!
Volna hozzátok egy olyan kérdésem, hogy tudja-e valaki, hogy mennyi PWM-s ventillátor köthető az alaplap CPU csatlakozójára? Nekem most 3 db Swif2 120P-t szabályoz az alaplap, de ha megoldható lenne, akkor szeretnék 9+1 db-t rákötni.
A +12V és a testelést külön molex csatlakozóról kapja, csak a fordulatszám visszajelzés és a sebesség szabályozás van az alaplapra kötve!Segítségeteket előre is köszönöm!
-
Ghandi
aktív tag
válasz
jaja1981 #10514 üzenetére
Hát ha jól számoltam akkor 500Hz 4ohmon 80mikrofarad kondi és 1.3mH induktivitás.
Naná hogy én 8ohmra voltam beállva régebben,ahoz fele ekkora értékű kondik kellenek,ekkoráim nincsenek.Most vagy összekötözgetek jópárat vagy megint irány a bolt...
Ezen az erősitőn sajnos nincsen magas vágás csak mély. -
jaja1981
addikt
válasz
Ghandi #10511 üzenetére
Mert a mélyekben van a teljesítmény.
Köss be sorba kondit azt annyi.
Jobb ötlet nincs, fölös olyan hangváltó, ami 200Hz felül áteresztő és a csipogók is felül áteresztő hangváltó kell. Gyárilag sem adnak komoly hangváltót a szettek mellé. A 16".os hangszórók 5-6Khz-ig elvannak, szóval nem gáz.Próbálj bele egy kondit.
Továbbra is azt mondom köss be kondit. -
Ghandi
aktív tag
válasz
jaja1981 #10510 üzenetére
Az erösítön a crost csak mélyre lehet használni,a vágás értéke is 30-250Hz-ig van.Nem használom az erősitőn a vágást,az ugyanis az csak mélynyomókhoz jo,nekem meg csak szélessávú hangszoroim vannak.Ez egy Daewoo DB 43-as erősítő.Nem a legjobb minőségű,de tökéletesen működik,ehez a szetez szerintem elég.
A hátsó hangszorók 20centis 3utasok,ezek nagyon jól szolbak semmi baj nincsen velük.
Elöl eredetileg egy Blaupunkt 16centis szett volt,csak a gyári hangváltójuk elvesztek.Sokáig nem volt beépitve a szett és nem találtam meg a hangváltóját.Vettem 2utas Dls pro slimline hangváltót.Nagyon jók is voltak ezek amig csak egy sima fejegység hajtotta meg.
Na most az erősitő teljesitmény szabályozásával nem lenne baj,azzal meg lehet oldani hogy ne torzitson az első hangszoró,de akkor a hangereje lesz annyira kicsi hogy semmit se lehet hallani belőle mert elnyomják a hátsó hangszórók.Ha a tabon leveszem a mélyeket akkor teljesen jól szólnak,magyarul a teljesítményt bírják,csak a mélyeket nem.
Na most ugye a hangváltó adott,abban csak egy magas és egy mély szürés van,de nekem egy sávszűrő váltó kellene.Nem igazán vennék egy 3utas hangváltót,ha meg lehet oldani hogy levágom a mélyeket és az megy bele a meglévő 2utas hangváltóba akkor elérném a sávszűrést.
Csakhogy ez működik e gyakorlatban? -
jaja1981
addikt
válasz
Ghandi #10508 üzenetére
Szerintem sorba fölös kötni ,mert ezek ugye felül, alul áteresztő szűrők, tehát nem fokozzák egymást.
200Hz elég ha csak a mélyet akarod levágni.
De nem értelek.A kalaptartón ott a mély, gondolom arra csak mély megy az erősítőből.
Az első szettek meg hangváltósak, ráadásul az erősítőn szintén vágható a hangszín, ha meg nem, akkor lejjebb kell venni a hangerőt. Lehet a terhelést nem bírják.Hangszórók, erősítő márkája? Nem egy autó hifit építettem már.
Kvazár:
Csavarhúzóval. -
Kvazár
őstag
válasz
Wind-Storm #10503 üzenetére
Köszi, holnap kipróbálom!
Köszönöm, a többieknek is, de azt, hogy két pöcök, meg nyúljak be, azt magamtól is tudtam, csak arra nem volt már ötletem, hogy mivel?
-
Ghandi
aktív tag
válasz
jaja1981 #10507 üzenetére
Szobai hangszorókhoz már elég sok hangváltót csináltam,én inkább a 12db-re szavazok.
Maradt még jópár induktivitásom,meg bipoláris elkóm.Kiszámolom majd hogy milyenek kellenek,csak azzal nem vagyok tisztában hogy lehet e egymás után kötni két hangváltót,nem változik e a második vágási értéke tőle.
Na meg hány Hz-es vágást adjak a hangváltónak ami levágná a nagy mélyeket? -
Ghandi
aktív tag
Sziasztok!
Ismét egy autó hifis kérdésem lenne,ha lehet.
Szóval bent van a tablet az autóban,egy 4csatornás erősitővel.Hátul a kalaptartóban két 20centis szélessávú hangszóró van(ez a 3-4es csatorna),elöl az ajtóban egy 16centis mélyközép,a müszerfalon meg a magassugárzók(1-2csatorna).Az első szetthez van gyári 2utas hangváltó.Zenénél kicsit jobban rá kell adni a mélyet ha azt akarom hogy rendes basszus legyen.A hátsó 20asok nagyon jól birják,szólnak rendesen,de az elsö szett mélyközépje már huppog a sok mélytől.Ha leveszem az 1és a2-es csatorna gainjét az erősitőn akkor jobb a helyzet,de nem hallani mert elnyomják a hátsó hangszórók.
Mit tudok tenni? Sajnos egy autóba való aktiv hangváltó iszonyat drága,azt most nem tudom megvenni.
Ha a meglévő 2csatornás passzív hangváltó elé csinálok még egy hangváltót ami levágja a mélyeket az működhet? Mármint hangváltókat lehet sorba kötni egymás után? -
Wind-Storm
őstag
válasz
Wind-Storm #10503 üzenetére
Mármint ha nem akarsz bajlódni ezeknek a szerszámoknak a keresgélésével*
Reggel volt még nekem -
Wind-Storm
őstag
válasz
Kvazár #10501 üzenetére
Erre lehet kapni külön szerszámokat, (most sajnos nem tudok mutogatni ilyet mert épp nem találok, de létezik és itthon is lehet kapni, legalábbis lehetett)
Ha nem akarsz bajlódni ezzel, akkor tudsz készíteni tűzőgépbe valóból is egy kis csipeszt hozzá. (Ezt meg nemrég olvastam valahol..)
-
Kvazár
őstag
Sziasztok!
Tudja valaki, hogyan lehet házilag kiszedni (sérülés mentesen) a csatlakozókat, az alaplai csatlakozóból? [link]
