lanszelot
addikt
Először is nagyon szépen köszönöm a válaszokat.
A leírás nagyon jó.
Azért zavarodtam teljesen össze, mert leszedtem egy alkalmazást a telefonra, amiben elektromos áramköröket lehet össze rakni.
Abban ha nem rakok mindenhez földelést, akkor hibát ír, és jelzi, hogy hiányzik.
Egy egyszerű egyirányú feszültség és egy izzóhoz is kell raknom.
Ezért kavarodtam meg, hogy ha mindenhez kell, akkor a mobilban azt hogy oldják meg.
Akkor viszont nem értem az alkalmazás miért követeli mindenhez. -
#63718632
törölt tag
-
MrDerekas
addikt

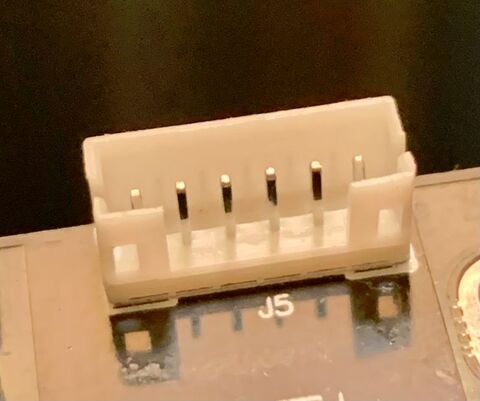

Az alaplapon ott vannak a hdd/power led kapcsolási lehetőségek. Nem értem miről írsz. A kapcsolót köti a power sw-re, a led lábait a power led pinjeire és csókolom. Eddigi tapasztalataim alapján minden nyomógomb és kapcsoló így üzemel a pc házakon. Túlbonyolítod.
Szerk: Akkor szimplán elbeszéltünk egymás mellett
-
#18011
IstvánLászló
őstag
And
#18010
IstvánLászló
őstag
Kedves Fórumtársam! And
Köszönetemet szeretném kifejezni számodra ezúton is.
A lényeget értem.PC-k alaplapjain fettek vannak eszt tudtam én is.
Nekem volt régebben bontott hibás alaplapból fettek kivettem egy garnitúrát és ismerősöm gépébe kellet építenem szerencsém volt ezek szerint mert gépe most is működik.
A lényeg mázlim volt nem kicsit, elektronikai leírásod tájékoztatásod alapján így gondolom.
A neten párhete nézelődtem és valahol belefutottam feteknek azonosító smd listájába és láttam ledermedve néztem hogy 20 ampert is képes kapcsolni nagyfrekin.
A lényeg megdöbbentet hogy a kis 4-5 milis tokozásba képesek régóta erre a gyártok.
A lábvastagságuk meg érdekes elég vékonynak látszik és mégis??, elbírja a 20 vagy akár 50 ampert, ez utóbbi biztosan típusfüggő lehet.
A linket nem tudom mert nem gondoltam hogy alaplapba való fettel jön valami ötletem mint tegnap éjjel megírtam ide a fórumra elképzelésemet.
A főlényeg nincsen elég tapasztalatom még mert fettes technikához tudásom kevés, igaz olvasok is néha cikkeket.
A témát magamban lezáróm azzal hogy ötletem csak elméletben működhet sajnos mint ki is derült.Az útólsó kérdésem és elképzelésem ötletem mert nem-adom-fel mert most jutót az eszembe és véleményed is érdekelne.
Itt osztanám meg egyenlőre csak veled hőleadás javítására, fettekre-nyáklemezből kivágnék olyan egyedi méretű formájú profilt, ami nincsen útjában CPU-hűtőbordája visszaszereléséhez, így szeretném megoldani mert kiáramló levegő sebességére figyelemmel, hűtőbordából amit a ventilátor ki is fujj elegendőnek kell lennie így hőleadás megoldott és külön ventilátor nem is kell így gépem halk működése biztosítót.Zárom soraimat és válaszomat küldöm igyekeztem tömöríteni ennyire sikerült.
Üdv, István -
#18009
IstvánLászló
őstag
And
#18007
IstvánLászló
őstag
Az üzeneted olvastam és értem mindent korrektül írtál-le.
Az elszíneződés nem zavar , ezért gondolkodom is rendesen csakis saját ötletemen.
A próba elméletileg működőképes de más a gyakorlat tudom.
A szóban forgó alaplapon fetteknek hőfokuk 60-80-fokot simán elérik és max 150 fokot bírnak ki.
A szóban is forgó alaplapon fettek be-azonosításával nem foglalkoztam.
A műveletet kipróbálnám egy régi másik alaplappal ami még működőképes de direkt tönkretenni nem szándékozóm.
A képen tálhatóalaplap: A gépem fagyás-nélkül megy stabilan semmi furát bakelitszagot nem tapasztalok és a csippeken hűtőborda ép-hogy langyosak szinte hidegek kézzel tapintva kis-újjal is.
A kérdésem hővezető guminak nem jut eszembe a pontos neve lényeg szürke színű tápokban is használják diódák és fettek alá, vastagsága 1-milis lehet, fetteket lecserélném idézném,"ERŐSEBRE", nagyobb teljesítményre gondolok még lehetőségként.
A megoldás jó vagy hagyjam inkább úgy ahogyan van hagyjam mert fölösleges.Üdv, István
-
BRIKLY
veterán
Az igazat megvallva jelenleg nekem az is erősen kínai,amiket leírsz. Ezért sem szeretnék sokat költeni rá. Úgy gondoltam,ez az olcsó amit linkeltem tanulni,gyakorolni jó lesz. Csak az a baj,hogy amiket írsz,nem tudom,hogy gyakorlatban miben korlátoz. Mondjuk pl egy asztali erősítő javításánál mi az,amit ezzel nem,de egy komolyabbal ki lehet mérni?
-
BRIKLY
veterán
Akkor ha jól működne tényleg,ennyiért ajándék lenne.. Mérőfej? hmm. azt nem is említett az illető,hogy van-e hozzá.
Magamnak kellene egyébként,nem eladásra. Mert meguntam,hogy ha bütykölök valamit,elakadok,kérdezek,és azt kapom,hogy ehhez oszcilloszkóp kellene..
Vagy többet érek,ha veszek egy ilyet? -
Magnat
veterán
Köszi, van egy Obi saját márkás akkus fúróm, amiben szintén 3db 18650-es cella van és meglepően sok kraft van bennük, holott a 10k-s árba nem hinném, h minőségi akkuk fértek volna bele, úh akkor teszek egy próbát, 18650-em van egy marékkal, meg még egy lipo is akad... Akkor a túlfesz miatt ne aggódjak?
-
Pubszon
veterán
Csak érdekesség képen leírom:
Megkaptam a LED drivert, ami PWM-es, de nam igazán működik, mert a LED leégett kb 50%-os kitöltési tényezővel.
A driver 350mA-t tud, a led pedig 15-17V és 300-350mA-es.
100%-os kitöltésnél nem is volt gond, a driver beállt 16.7V-ra és szépen világított.
Mikor levettem 50%-ra, a fesz felment 30V-ra (a forrásfeszültség 31.5V volt, tehát a maximum) és a LED megsült.
Tehát a PWM funkciója mégsem úgy működik ahogy kellene.
-
Pubszon
veterán
Értelek, akkor ezzel kár vesződni, venni kell áramgenerátoros tápot vagy DC-DC konvertert.
Nem nagy összegek most, hogy már tudom mit keressek.
Ez például 700mA-t tud. Van hozzá egy kapcsoló üzemü HP tápom, 31.5V és 3.17A.
1W-os LED-ből elbír akár 18-at is, PWM vezérelhető és csak 500Ft (ebből 5-öt elbír a HP táp egyidejűleg).
Gondolom itt is figyelnem kell arra, hogy a forrásfeszültség (31.5V) nagyobb legyen mint a sorba kötött LED-ek max nyitófeszültsége (ebben a példában, 9*3.3V = 29.7V és 350mA, még egy 9-es sor párhuzamosan kötve már 29.7V és 700mA).De a fent linkelt felállással mi történne ha csak 10 LED-et kötnék rá (2*5*3.3V = 16.5V, 700mA)?
A konverter továbbra is közel a 31.5V-os forrásfeszültséget adná ki? -
Pubszon
veterán
Nagyjából értem.
A feszültség lehet több, csak az áramot kell korlátozni a megadott szintre ha jól gondolom.
De azt honnan tudom meg, hogy egy LED-nek mennyi a nyitófeszültsége és, hogy maximum mennyi feszültséget adhatok neki? Van valamilyen "aranyszabály", hogy mennyivel nagyobb feszültséggel kell táplálni mint a maximális nyitófeszültség?
Az eBayes LED-eknél elég tág tartomány van megadva.Írok egy példát:
Van 3db 1W-os LED sorba kötve amihez azt írják, hogy 3.1-3.3V és 350mA.
Akkor a legjobb ha mondjuk 12V-al meghajtjuk és rakunk eléjük egy 1W-os 6.8Ohm-os ellenállást.
És így kapunk 3*3.3=9.9V-ot és 350mA fog átfolyni rajtuk.
Az ellenálláson meg 833mW fog disszipálni.
Jók az elképzeléseim? Így működne stabilan hosszú távon is?
Bocsi de a LED-ekkel nagyon nem vagyok tisztába.
-
Pubszon
veterán
Tudom, hogy nem az AC részhez kellene nyúlni hanem a DC kimenethez.
Ez egy kapcsoló üzemű táp, az áramkorlátozó pedig ebbe van beépítve nem pedig a lámpába.
Több ilyen lámpát úgy lehetne megoldani közös tápról, ha szereznék egy 64-65V-ot tápot és a lámpa elé raknék áramkorlátozót, az elé pedig a MOSFET-et.Ha adnék neki 65V-ot, a lámpával sorba kötnék egy 6.8Ohm-os 2W-os ellenállást, akkor a számításaim szerint a LED-eken 300mA folyna át (5-össével párhuzamosan, azaz egyesével 60mA) és 3.5V-ot kapnának. Így kijön a gyárilag is definiált 18W.
De ha nem jól számoltam, kérlek javíts ki. -
Pubszon
veterán
Ez a lámpa egy gyári szett, van a lámpa, amiben vannak a LED-ek a fent leírt formában és van hozzá egy AC-DC tápegység ami 300mA-re korlátozza az áramot és a kimenetén terhelés mellett 64-65V mérhető.
A MOSFET-et a lámpa és a táp közzé iktattam be.
Szerintem a tápegységben van áramkorlátozó (mert a lámpában nincsen!) és az elé kellene beiktatni a MOSFET-et. Igaz? -
Pubszon
veterán
Szétszedtem a lámpát és megnéztem pontosan mi van benne.
90db 2835-ös SMD LED van benne.
Ennek az adatai: 60mA, 3.0-3.6V.Azt gondolom, hogy így van a felépítése:
90db 2835 0.2W SMD LED:
1db LED = 3.0-3.6V, 60mA
18db LED sorosan = 54-64.8V, 60mA
5 * 18db LED párhuzamosan = 54-64.8V, 300mA, azaz kb a gyárilag is definiált 18W.Mi történne, ha egy 60V-os 200W-os tápra rákötném? Mert így egy közös tápról tudnék több lámpát is hajtani. Ez teljesen gyári lámpa a gyári tápjával, csak meg akarom oldani a fényerőszabályzását.
Ui: Erről van szó.
-
Pubszon
veterán
Nagyjából értem.
Potyán terhelni hülyeség ha a LED ki van iktatva, azaz ha a kitöltési tényező 0.
Ebben az esetben jó megoldás ha a driver bemenetét is megszakítom?
Összeraktam egy ilyen felállást.
A driver 36-65V. 100%-os kitöltéssel vagy direktbe kötve 64V van a kimeneten, viszont kb 60%-on 74V és ez a legmagasabb feszültségi pont. E felett nem is veszek észre fényerő növekedést, gondolom mert a kitöltési tényező hiába növekszik, közbe meg esik a feszültség és az áram is.
Gondolom akkor a fix feszültségű táp jobb lenne áramkorlátozóval a LED elé.
-
Lompos48
nagyúr
A 20..40V DC azt jelenti, hogy a megadott áramot ekkora kimenőfeszültség-tartományban képes tartani, vagyis terhelésként kötött ledeket úgy kell bekötni, hogy a ledsor teljes várható nyitófeszültsége beleessen ebbe a tartományba.
Ebben a korábbi mondatotban benne van a válasz. A példában szereplő 40V DC az áramgenerátor feszültségtartaléka. Egy zárlaton ugyanazt az áramot fogja keresztülpaszírozni, mint az intervallumba beleillő LEd-sorba. Egy "szakadásba" pedig nem tud fizika miatt (
) áramot nyomni. Előző esetben az egész fesztartalék a szabályzóelemen (FET, MOS, bipoláris) esik, míg az utóbbiban (majdnem) semmi.
A 20V DC- alsó határ inkább azt mondja, hogy annal kisebbnél már "fájni fog" a szabályzónak, tehát rövidzár esetén még sokkal jobban. -
Pubszon
veterán
Változott a helyzet, a LED szalag továbbra is 18W-os csak 65V egyenárammal működik, nem pedig 12V-al.
Ebben az esetben (65/12=5.4) 5.4-e lesz az átfolyó áram a MOSFET-en (1500mA/5.4=280mA) akkor a hőtermelés is ennyivel fog csökkenni?
Így a hőtermelés is sokkal kevesebb lesz és az 5V is bőven elég lesz a kapcsoláshoz, az IRF520 pedig még ezt a feszültséget is elviseli kényelmesen.
Jók az elképzeléseim? -
Pubszon
veterán
-
Pubszon
veterán
Értelek, így már kezd érthetővé válni a dolog.
Emiatt akarok használni IRF520-at, mert ez így készen van. Rendeltem hozzá hűtőbordát is a biztonság kedvéért. PWM szabályzás lesz arduinoval (5V).
Így már lesz egy viszonyítási alapom. Szerintem bordával már csak épp hogy langyos lesz.
Köszi. -
Osynho
addikt
Üdv!
Szükségem lenne hozzáértő tanácsokra. PC-ről játszok le filmeket, de zavaró a hangja, ezért kitaláltam, hogy egy külső kapcsolóra kötöm a 2 első és 1 hátsó ventilátort, hogy ki-be lehessen őket kapcsolni. A problémám az, hogy a két első fix 12V-on megy 800rpm-el, a hátsó viszont PWM vezérléssel az alaplapra van kötve. Namost, ha én ezt a 3-at egy kapcsolóra kötöm, akkor bekapcsolt állásban mi fog történni a pwm-es ventivel? Szabályzás megszűnik, gondolom. Tehát 2 áramkörös kapcsolót kellene szereznem? A másik, hogy nem gond-e, hogy 1 molex 12V és föld kábeleire vannak forrasztva az elsők?
-
csigusz04
csendes tag
hmm igen.. shtml cikkét én is sikeresen előkerítettem, de a felét sajna így sem értettem teljesen ala fizika 2-3 (azóta még azt is sikerült elfelejteni amit akkor tanultam), de megpróbáltam ki logikázni xD bár lehet, ha nem csak 1 napig tanulmányozom többre jutok O.O"
hm a venti megállítását akkor egy a poti elé iktatott kapcsolóval lehetne-kéne megoldani, hát... nem vészes gondolom
hmm ha 100 ohm megfelel akkor jó
mint Rpot 109 jött ki, nem tudtam, hogy akkor ez pontosan mit jelentene, 100, vagy 150 ohm, de az inkább legyen nagyobb minthogy ne legyen elég elven 150 tűnt jó döntésnek xD a hő disszipálódás rész az érthető, a teljesítmény kb... lényeg, hogy 2W jó hozzá
ebből a táblázatból próbáltam leszűrni az adatokat: http://img144.imageshack.us/img144/740/table4v2uo8.png
mivel ez a rész már zavarosabb volt, inkább leszűrtem amit tudtam: ha 350mA minimális 4V mellett úgy jön ki, hogy Ppot 2.31W, akkor valami összefüggésnek kell lenni közöttük, egy szorzószám féle dolognak nem tudom mi lenne a megnevezése, így lett 350/2.31 (igen a hajnal 3-i ötletek furák de olyankor logikusnak tűnnek, aztán napközben elhiszed, hogy tényleg logikus, de azért még is csak rákérdezel hátha még sem, m1... ez más történet) szóval így került oda a 350/2,31, minek eredménye 151,5151 (továbbra is hajnal van) ezt elméletben akkor vissza is lehetne fordítani, és így keletkezett belőlle a 220/151,5151, ami 1,45 lett, elfogadható eredménynek tűnt
eztán jött az ötlet, hogy megtudjam, maximium milyen ventit köthetek rá, nehogy túlterhelés legyen a vége (hajnal 4) +-10%os adatok, a venti esetében áramerőségre sikerült ezt megnézni, a poti valahol lemaradt
hm teljesítmény-áram nő, fesz min marad, ellenállás csökken. asszem értem.
hm az off 1. részét jó tudni, ill nem árt.
a 2. részhez a táblából kaptam ihletet "Rfan (Ohm)" -
Na ez az én meg tudom, hogy nem szabad 2.5A-el megküldeni, mert pár percre rá már nem kicsit pezseg. [link] Ez után ,hogy ne legyen gond feltettem 10 percre tölteni és rögtön be a motorba és indít. Pöcc-röff. Sőt mentem ma elég sokat és teljesen észhez tért. A fesz szintje is magasabb alapból és terhelést is bírja olyan szinten mint régen. Egyszerűen nem volt rátöltve a 3 hét alatt (előtte meg 2 hétig) + kint volt és nem bírta. Nyárig el akarom halasztani az akku témát. Még nem érett meg a dolog.
Szerk: Amikor 12-ről leesik hirtelen az a világítás akar lenni (55W), mert késleltető van benne, hogy ne legyen akkor teher rajta induláskor.
-
Jelenleg ezt csinálja. Töltés óta össz ha pár percet volt rajta teher olyan 50W. Tehát délután óta itt tart. Remélem csak le van merülve. Azért 2.5A-el nem akarok nekimenni.
[link]
Ha leveszem a terhet lassan visszaáll 12.2V-ra, de egyre kisebb a fesz amire visszaáll minél tovább van rajta teher. -
moha21
veterán
-
#15467
razorbenke92
őstag
And
#15466
-
Zolexx
aktív tag
Hmm, na igen én is ilyesmire jutottam, hogy ne vegyem 100%-osan készpénznek ezt a programot.
Köszönöm a válaszod, ezen dolgok okaira én se jöttem rá pontosan, de valószínű kis bibi lehet a programba. Motor gyári értékei szerint teljesen máshogy alakulnak az Amperszámok, bár ott gondolom más a tesztkörülmény.
Viszont:
Néztem egy videót [link] A videó elején el van írva a motor típusa, ez a videó közepén derül ki, mert látszik, hogy KV:400, és nem pedig KV330-as
Itt a motor adatlapja: [link]
MN4014-9 KV400 a motor adatlapja, az oldal alján található. Itt az adatlapihoz képest alig van eltérés a videóban bemutatottaknál azonos propeller mellett (15x5, első prop nincsen a táblázatba,de szerintem saccra az is korrekt), úgyhogy lehet, hogy az eCalc pontatlan egy kicsit. -
Zolexx
aktív tag
Igazad van, bocsánat a mA-ért. Az akku Li-Polimer.
Adatokat ebből a webes programból szedtem:
450mAh
850mAhItt megtalálhat a motor típusa és egyéb adatok. Itt 4 motorral van számolva mert quadkopternek készülne majd. Felső részt én töltöttem ki, és az alsó részen vannak az oldal által számolt adatok.
Konkrétan azt nem értem, hogy amiért megnöveltem az akkunak a mAh-ját, nőtt a feszültség is, és az áramerősség. a motor@max - max currentEgy kis segítség a programhoz:7.4-es pontba van (Mire jo az Ecalc, hogyan erdemes hasznalni?)
-
Pista0001
addikt
Na ez f*sza.
Kipróbáltam elemek nélkül, hálózatba kapcsolva működik. Amíg benne voltak az elemek és be is volt dugva addig nem reagált.
Ha 2000 W-os a hajszárítóm akkor pontosan is mér Nem volt kihúzva, fixen be volt kötve a számítógép elé. Nem tudom bizonyítani, de erős a gyanúm hogy komoly szerepet játszott az alaplapom elemének a megnyuvasztásában, valamint miatta lett még egy számítógépem. Már le lehettek merülve benne az elemek amikor kisebb átépítés után nem akart indulni a gép. A vinyó meg a ventik egy pillanatra felpörögtek, aztán leállt, aztán újra elindult, leállt, és így tovább.
Lett másik alaplap/proci páros, azzal is ugyanez. Aztán az eredeti gépet kipróbáltam, mivel az új be volt kötve (a fogyasztásmérővel), ezért másik aljzatról, láss csodát, elindult. Majd megütött a guta.Szerk.: értettem, nem lesz külső táp
Köszi a segítséget. -
dabadab
titán
"tápot hidegítő kondenzátor"
Jesszusom, ez majdnem olyan, mint a pukkasztott nulla
Megtalaltam a Wikipedian, de nem teljesen tiszta, hogy akkor erre most az oszcillatornak vagy a PWM drivernek van-e szuksege (es persze az sem, hogy miert). -
harcikoca
senior tag
Az előző ellenállásra 22ohm és 10% volt írva, a 10% nem tudom mit takar, a 2 új ellenállás amit vettem 5-5 wattosak. Semmi máson nemlátok semmiféle sérülést a panelen, viszont a hátluja a kiégett ellenállás körül felvan púposodva egy kicsit. A hangszórók szerintem rendben vannak, de nem igazán tudom, hogy hogy lehet megállapítani. Rákötöttem egy elemet és nem recsegett.
-
Đ10Đ4
aktív tag
Lenne hozzád egy kérdésem ha nem gond.
Szeretnék csinálni (mivel kapni nem lehet.)
Egy hangérzékeny(mély hangra) invertert, számítógépes neon csőhöz.
Ezt hogy tudnám kivitelezni?
És hol tudom hozzá beszerezni az anyagokat?
Köszönöm
DióUi.: Régebben foglalkoztam nyákos dolgokkal, de ma már nem működik az oldal. köszönöm a segítséged!
-
szab.tam
nagyúr
thx.
elsőre igazábaól az érdekelt, hg oynem kivitelezhetetlen, és nem elérhetetlen.
ehhez úgyis szekamber kell. nálam a hűtésépítésnél kezdődik, de ott be is fejeződik a tudomány, elektronikához totál kuka vagyok.ha majd tudsz valakit, aki ilyet nekem meg is csinál, akkor ne titkold el légyszi. (olyan stádiumig, hogy csak rá kelljen a molexre dugnom...)
jövök még konkrét tanácskéréssel a témában, ha elkészült belátványozni való darab.
ledet mindeki tud aggatni. de ilyen hűtőt csinálni nem, pláne lézert sem nagyon láttam ilyen témában. a 2-t kereszteve pedig végképp nem...
még 1x
-
szab.tam
nagyúr
elsőre ennyi ok. tehát nem lehetetlen.
a szín mindegy, mert elsőre csak önmarketniges villogtatás az egész, nem lesz gépbe ípítve.
fölfelé fog világítani, a 12 hőcsövet szimbolizálva. egy fél sötétben fényképezhető látványlelem, senki nem fogföléhajolgatni.
de nem tudok füstölgetni, ezt írtam is asszem, így a nyaláb vastagítására, látható hullámhosszra kell rámenni.
akár a 12 irányúsító prizma is tud optikailag vastagítani, nem? (de az optikát írtad is...)jó lenne olyan prototípsut szeretnék összeozni, amiből kiindulva később is tudok operálni más hűtőkhöz. de ez nem feltétel.
elsőre lehet kicsit tákolt jellegű is, a kreált látvány a lényeg.
nagyon hülye kérdés következik. egy ilyet nagyságrendileg mennyiből lehet összehozni?
valami tól-ig fogódzó...
és a gyakorlati megvalósításhoz merre, kihez induljak.bátyámat azért még kivallatom a témában, a bme mogi-n, (régen optikai), tanszéken van, csak nem akarom mindennel zaklatni...
és nagyon köszi a felhomályosítás alapokat. nekem ez elég kínai szakasz.
-
atesss
addikt
SOS-nál 5000 ft a min. rendelési érték (és ez asszem nettó).
Bár lehet azt össze tudnám szedni.
Attól függ milyen áraik vannak, kell majd pl. Atmega (valószinűleg 88-as), meg a "körítése" - valószinűleg 3-4 modulra való is.A szállítási költség viszont így is 1250 ft bruttó.
ChipCAD-ot megkérdezem, mert azt át lehetne venni személyesen is.
Igen, én is rögtön a Farnellre gondoltam tegnap, és megnéztem náluk.
Ott kb. mindent lehet kapni, csak alapból sem a legolcsóbb + én sem tudom mennyi a szállítás.
Ugyanis megpróbáltam körbenézni a honlapon, és úgy sem tudtam kitalálni !
Ami még megoldás lehetne, ha a Farnell UK-tól rendelnék.
Ugyanis nővérem Londonban dolgozik, és el tudná hozni. Csak az idő kevés, mert 13.-n jön már. Bár 19.-én meg a lakótársától jönnek el rokonok, tehát esetleg ők is el tudnák hozni.
De a Farnell UK-nál sem találtam meg a szállítási költségeket.Lomex:
IRL2203NPBF (IR) RoHS N-POWERFET-LOGIC 30V 100A 130W 0,007R TO-220AB (TO-220) - 171Ft nagyker nettó.
15Ax2 45V RECT.SCH. DUAL MBR2545CT-E3/45 (VIS) RoHS TO-220AB (TO-220) COM.CAT. - 119Ft nagyker nettó - ez megfelel ?
FERRIT GYÜRÜ D=12.7x7.9x 6.4mm AL=75 20% 5961001101 () - 31Ft nagyker nettó.Milyen vezeték kellene erre ?
5 menettel kapsz 1,8µH induktivitást
Ez nem tűnik olyan bonyolultnak.
Az eltérés mit okozhat ?és ekkora áramnál még ez a mag sem fog telítődni.
Kb. mekkora áramig lehet jó ?de a mosfetet mégis csak ki kell nyitni (bár az ajánlott típus nagyon alacsony nyitófesznél képes nagy áramot vezetni)
És ez a Lomexes ?ennyire alacsony táp már a hatásfok romlásával járhat, ha a kapcsolás működőképes marad.
A hatásfok romlása mit jelent ?
80% helyett mondjuk 60% ?
De amúgy ha csak 3,1-3,2V-ig merítem a Li cellát, az is bőven elég, az alatt már úgy sem tudok nagy töltést kiszedni belőle.
Ez végképp igaz, ha a konverzió hatásfoka tovább romlik.Használható lehet ez az IC + MosFET + Schottky + Induktivitás más ki vagy bemeneti fesz tartományhoz is ?
Gondolkozok még ilyen megoldásokon is:
2x Li cella --> 12V
3x Li cella --> 12V
4x Li cella --> 12V
1x Li cella --> 5V
2x Li cella --> 5V
4x Li cella --> 5V
Utóbbi három pl. telefon (PDA, tablet, stb.) hordozható töltőnek. Ide elég 1A kimenet, vagy esetleg dupla töltőnek 1,5A (duplás töltőnek persze min. 2 cella esetén van igazából értelme.)MOD:
IRL2203N
Fig. 3-ból az olvasható le, hogy a min. VGS 2,75V-nél már melegen (175 fokos tokkal ) is 5A folyik.
3V-on meg 25A-42A (hömérséklet függően).
Ugyan még nem ismerem hogy itt pontosan mennyit kell kapcsolnija, de ez elég lehet, nem ?
Plusz feltételezve, hogy inkább a magasabb érték felé közelít ez, mivel nem akarom 175 fokra "izzítani" a Fet-et... -
-
atesss
addikt
Üdv !
Hátha te tudsz segíteni nekem, másik topicban feltett kérdésemre, DC-DC koverterekkel kapcsolatban: [link]Lompos48-al vitáztunk egy kicsit rajta, elmondta hogy milyen - sajnos elég nyomós, és lehet áthidalhatatlan - hátrányai lennének a megvalósításnak.
De hátha te mégis tudsz ajánlani erre megfelelő IC-t. -
juhi1414
csendes tag
Hát amihez ez kéne elég bonyolult lenne részletesen leírni, de megpróbálom leegyszerűsítve. Ez egy fűrészgenerátor lenne ami a bemenő impulzuscsomag minden impulzusát alakítja át azonos amplitúdojú fűrészjelekké. Ezeket áramgenerátor vezérlésével hozom létre amelyhez szükséges az előbbi probléma megoldása. Mindjárt feltöltök egy rajzot a jelalakokról.
-
#12529
gyenesmartin
őstag
And
#12528
gyenesmartin
őstag
-
#12412
gordonfreemN
addikt
And
#12410
gordonfreemN
addikt
-
#12405
gordonfreemN
addikt
And
#12146
gordonfreemN
addikt
Bocs, hogy ilyen régi hsz-re válaszolok, de azóta sem értem a következőt:
én belinkeltem egy kapcsolóüzemű step-down konvertert, aminél te dropout feszültséget emlegetsz. Ok ez még legyen, de hogy hogy jött ki neked 62%-os hatásfok?
Ezek szerint többet tudsz, mint a gyártó, hiszen ők 77%-ra becsülték ezt az értéket.
Mindezek után csak halkan jegyzem meg, a te ajánlásaidban is szerepelnek ezek a step-down konverterek, nem értem, mi a baj azzal, amit én ajánlottam....
-
PHM
addikt
Alharmonikus ugyan tényleg nincs, de a burkológörbe lehetséges magyarázata
a jelenségnek, amennyiben termikus oka van.
Valahol említettem is már, hogy anno hallottam egy TDA 2020-at "zenélni".
Még abban sem vagyok biztos, hogy ezt terhelés alatt tette.
Csak arra emlékszem biztosan, hogy nem volt a kimenetre hangszóró kötve. -
#12348
Wind-Storm
őstag
And
#12347
-
#12174
gordonfreemN
addikt
And
#12173
gordonfreemN
addikt
Amire azt irtad, hogy ketertelmu, azt nem annak szantam. Figyelembeveve az elozmenyeket, nekem egyertelmu, bocs ha valami nem tiszta. De azert te is megertetted, ahogy olvasom
Bocs a kapcsolouzem kifejezes miatt, nem neztem meg amit linkeltel, hanem pusztan azt hittem, mivel en is kapcsolouzemut linkeltem, ezert te is azt tetted.
Fejbol meg nem mennek a tipusok.A cellas felfele felesleges konvertalas miatt meg ismet ki van forgatva amit irtam, mert senki nem mondta, hogy a konkret esettol elterve (AA elemek) ne lehetne mashogy megoldani. Csak itt AA -rol volt szo.
-
#12172
gordonfreemN
addikt
And
#12167
gordonfreemN
addikt
Én arra gondoltam a kérdésével kapcsolatban, hogy a teleppel hogyan kapcsolja a konvertert.
Aztán jön az a rész, amit szerintem nem nekem akartál címezni.
Ha külföldi rendelés, akkor igen rossz az ár érték mutató.Szerintem ha annál az LM2941-es kapcsolóüzemű stabilizátornál maradunk amit később te mondtál, akkor talán a legolcsóbban és leghatékonyabban oldjuk meg.
Szerintem felfele amúgy is felesleges konvertálni a tápfeszültséget, mert akkor már eléggé lecsökkent a töltőáram. Persze nem négy elemnél, hanem mondjuk 5 vagy esetleg 6-nál. 4 elemből én nem építeném meg.
mint Rpot 109 jött ki, nem tudtam, hogy akkor ez pontosan mit jelentene, 100, vagy 150 ohm, de az inkább legyen nagyobb minthogy ne legyen elég elven 150 tűnt jó döntésnek xD a hő disszipálódás rész az érthető, a teljesítmény kb... lényeg, hogy 2W jó hozzá
![;]](http://cdn.rios.hu/dl/s/v1.gif)
.)"
Ha 2000 W-os a hajszárítóm akkor pontosan is mér
Új hozzászólás Aktív témák
Hirdetés
- Üzleti Fujitsu Lifebook u7510 15,6" FHD IPS 2021/08. havi gyártás
- AKCIÓ! Gigabyte B450M R7 2700X 16GB DDR4 512GB SSD RX VEGA64 8GB CM 690 III FSP 600W
- Fém, összecsukható és kihúzható fotó állvány eladó
- ÁRGARANCIA! Épített KomPhone Ryzen 7 9800X3D 32/64GB RAM RTX 5070 12GB GAMER PC termékbeszámítással
- Bomba ár! Dell Latitude E6440 - i5-4GEN I 8GB I 320GB I 14" HD I HDMI I Cam I W10 I Garancia!
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: Promenade Publishing House Kft.
Város: Budapest
