Új hozzászólás Aktív témák
-
PeliScan
addikt
Lesz ami lesz, kipróbáltam, 15 percre rádugtam a telefonra. Töltés kezdetekor 5.5V volt a feszültség, a negyedóra végén 5.23V. Telefon vette a töltés, jól működik azóta is.
Ez alapján, tehát ha ezt "túlélte", ha gyakran használom így, akkor sem lesz baja? Vagy létezik, hogy előbb-utóbb "elfárad" egy áramkör?
Köszi!
-
Dani_kp
addikt
Rámértem a legalacsonyabb ohm állásban, jónak tűnt, mivel többször mérésnél is ilyen 0,5 és 0,3 körüli értékeket kaptam.
Sajnos ez olyan multiméter, hogy nem sípol dióda/szakadásmérő állásban
.Mivel a biztosíték jó, így valami egészen más baja lehet.
Igazából ez a monitor hibásan került hozzám, az előéletéről semmit sem tudok. Amit szemre megállapítottam, hogy 1-2 kondi kivételével az összes le lett cserélve újra, illetve elég sok helyen el van színeződve a panel...amit még láttam, hogy egy ellenállás lába össze volt forrasztva egy dróttal, és az egyik trafó lába is egybe volt forrasztva a szomszédos lábával (túl sok ón miatt).
A trafót, hogy tudom leellenőrizni, hogy jó-e?
Amúgy egy Daewoo L1711MN LCD monitorról van szó. Ezt csak a panel miatt linkeltem be. De nálam az a probléma, hogy se kép se hang, még a készenléti ledje sem világít feszültség alatt.
PHM: Nem a biztosítékkal van baj, de ha azzal is lenne a gond, akkor inkább a hőmérsékletre fognám, mivel elég sok az elszíneződés a panelon. De ezt csak mint laikus, hozzá nem értő mondom
.szerk.: köszönöm mindenkinek aki eddig segítette nekem!
-
#11450
Wind-Storm
őstag
And
#11449
Wind-Storm
őstag
Jaj ne legyetek már ilyen értetlenek
(#11445) dudika10
Kifejtettem a (#11447)-es hsz-emben, hogy ez egy annyira gyenge és halk venti, hogy ha lejjebb venném kb. ott lennék mintha venti sem lenne.(#11448) moha21
A telefontöltőt is kifejtettem, egyrészt épp nincs egy sem kéznél, pláne nem 12 Voltos.
Plusz dugasz lenne az elosztóban és plusz kábel amit még toldanom is kéne.......(#11449) And
No, akkor 15uF-os bipol. kondi és egy hány Amperes Graetz kell ehhez? -
joecontra
addikt
Hali!
Egy kicsit utánanéztem a dolognak és valóban: tmds szignált nem lehet csak úgy alakítgatni, mint egy lvds szignál-t.
ezek a gyors video-DAC áramkörök egytől-egyik párhuzamos bemenetűek, ami szintén nem véletlen
Nem ám, kell egy ún. tmds receiver ami párhuzamos pixel adatokra bontja le a tmds szignált.
Ezek a pixel adatok mennek a párhuzamos DAC-ba és onnan pedig analóg jelként távoznak.Ráadásul még valami: a DVI addig nem aktiválja magát, amíg nem talál csevegőpartnert. Ezt egy I2C chippel át lehet hidalni.
Majd még művelődök a témában, egyelőre ezt találtam.
Üdv,
J -
joecontra
addikt
-
joecontra
addikt
Hali!
Közben utána néztem és egy video DAC talán könnyebb megoldás lehetne.
Melyik láb feleltethető meg a DVI-D RGB+- jeleinek?
A B-t és a sync-et külön kéri, amelyek a DVI-ban közös lábon jönnek. Ezek szerint szét kellene előtte szedni őket.
Ráadásul a séma szerint a kimeneti szinkronjel rákeveredik a zöld-re, tehát azokat is szét kell szedni (hogy mivel, azt véletlenül tudom).
Üdv,
J -
joecontra
addikt
Üdv!
Köszi a reagálást!
A "digital red+" és "digital red-" egy videókártya DVI-D kimenetéről érkezik, D/A konvertálás után "analog red"-ként menne a tv scart megfelelő bemenetébe.
Ugyanezt a "digital green+", "digital green-", "digital blue+", "digital blue-" jelekkel is megtenni.
Ámbár a "digital sync+" és "digital sync-" rá van keverve a "digital blue"-ra, ezeket is szét kéne választani és analóg kék és analóg szinkron-ként a tévé megfelelő bemeneteire juttatva, természetesen úgy, hogy a kártya már be van hangolva a tévé szinkronizálási frekvenciatartományába.
Üdv,
J -
-
joecontra
addikt
Hali!
Köszi a kimerítő választ!
probléma viszont, hogy a VGA-ról lejövő szinkronjelek polaritása nem minden felbontásnál ugyanaz. Ha jól veszem ki, ez az egyszerű egytranzisztoros kapcsolás is csak akkor működik helyesen, ha mindkét bemenő szinkronjel negatív polaritású (aktív alacsony szintű)
Van egy progi, amivel manuálisan be lehet állítani minden paramétert a VGA kimeneten úgy mint vízszintes és függőleges frekvencia, polaritás, váltottsorosság, stb. úgy hogy ez a követelmény ki van elégítve.Még egy kérdés: mi történne, ha az R2 és R3 kimaradnának a körből? Az hogyan hatna a komplexre?
Üdv,
J -
joecontra
addikt
a H- és V-szinkronjelet kapuzza össze
Ez egészen pontosan mit takar?Ide aztán tényleg mindegy, hogy milyen (kisjelű, NPN) tranzisztort teszel.
Röviden meg tudnád mondani, hogy a disszipáció és a kollektoráram kifejezések mit jelentenek és hogy ebben a konkrét példában hogyan mutatkoznak meg? Már persze ha nem bánod.Ilyen célra a 'régi' 20..30 éve kifejlesztett általános célú kapcsolótranzisztorok is megteszik, semmi különlegeset nem kell tudniuk. [...]
Mint említettem, ebben a kapcsolásban a Q1-nek nem igazán kell 'tűrnie'
Ez világossá vált most már számomra.
Üdv,
J -
joecontra
addikt
Hali!
Köszi, hogy válaszoltál és azt is, hogy ennyire részletesen és bocsánat az esetleg pongyola szóhasználatért, idáig csak kóstolgatom az elektronikát.
Amiért a kérdéseket feltettem:
Itt van ez az oldal, ahol van egy ilyen áramkör
és ez van a kép alá írva, idézem:Component Type
R1 3.3 Kilohms (3k3)
R2 1.2 Kilohms (1k2)
R3 820 Ohms
R4 68 Ohms
Q1 BC548BNote that most general purpose NPN transistors will work in place of Q1.
Eszerint a BC548B helyett más NPN kialakítású tranzisztor is jó lenne. Pontosan nem tudom, hogy mikori a sematika, de nem tegnapi az egészen biztos.
Arra gondoltam, hogy a BC548B nem is tudom hogy írjam talán családjában jöttek már ki újabb típusok és azok valamelyikével helyettesíteném.
A BC560B-vel benéztem, mert nem NPN de mondjuk egy BC550B már igen, de más NPN kialakítású tranzisztorokat is néztem, amelyek kicsit nagyobbak és hogy esetleg azokkal is menne a dolog, de ezek szerint nem helyettesíthető tetszés szerint egy bármilyen másikkal.Igazából olyanra gondoltam, aminek hasonló az áramerősítése mint a BC548B-nek de nagyobb a tűrőképessége.
Nem tudom, jól fejeztem-e ki magam.Üdv,
J -
malwy
senior tag
50W-os a drága, itt vannak a képek mire jutottam.
Sikerült valahogy kiszedni, viszont bentmaradtak a végek, na azokat hogy bányásszam ki?
Próbáltam ónszippantót, akkor egyik oldalról melegít, másikról bök módzsert de nem vált be. Nem akar kicsusszanni az a fránya lábmaradvány.
Hátulról:
Szerk: Kicsit élesebb, hátulról:
Elölről:
-
priti
addikt
Köszi a linket
nem tűnik vészesnek, még a vaskloridot se kell előtúrni a pinyóból, ezt simán össze lehet rakni egy próbanyákon, majd hidalgatok. A filc úgyis eléggé beszáradt, ahogy nézem felejtős. Ezer éve nem csináltam semmit, pedig hiányzik a forrasztóón illata, de manapság már semmit nem éri meg építeni -
priti
addikt
Persze, egy kis seholsemmi villanymotor van csak benne. Az adapter 0,75A áramerősséget tud, de szerintem annyit sem vesz fel. Biztos, hogy nem nagy kunszt maga a kapcsolás csak arra vagyok kiváncsi, hogy mennyibe kerülnének a konkrét kapcsolások, mert a gyáriját úgy nézem meg tudom javítani. Szemre csak egy ellenállás melegedett el. Persze kérdés mitől, de az alkatrészeket nézve a helyettesítéssel nem lesz gond, bármit tudok cserélni a nyákon, nincs rajta semmi speckó, de ha ez a konverter is filléres akkor nem foglalkozom a gyárival, illetve azon agyalok még ha a konverter nem jönne össze, hogy a vízpumpáról leveszem a 230V-ot, mert azt egy relé húzza be, amikor a géptápról megkapja a 12V-ot, azaz kvázi beépítem a gyári adapterből a javított NYÁK-ot a gépbe, hogy a joy-t is ugyanaz a relé húzza be, amikor bekapcsolom a gépet, nem lenne ügy párhuzamosan a pumpa mellé kötni, inkább a szigetelést akarom megúszni. Vagy ez vagy az. Majd meglátom.
-
Kvazár
őstag
Bocsi, siettem, mert indulnom kellett, a led nyitó feszültségét tényleg lehagytam.
Tehát az ell.áll. értéke=(Tápfesz-led nyitófesz(kat adat))/led kívánt árama (kat adat).
Ezen neked nem tudom mi a nem áramgen.-es meghajtás, de nem is érdekel.
Remélem ez már korrektnek tűnik.De még az alap kérdésemre most sem kaptam választ, csak 1 téves megnyilvánul lett korrigálva.
Tehát aki tudja az alap kérdésre a választ az írja meg.
-
Kvazár
őstag
Ha 5 V-od van és 20 mA-ral szeretnéd a ledet meghajtani, akkor 250 "ohm" -os ellenállás kell, de nekem tök 8. R=U/I.
És mivel sorosan van kapcsolva a led az ellenállással, így tök mindegy milyen ledet teszel oda, azon 20 mA fog folyni. Az, hogy ez az adott led esetén mire elég, azt meg kell nézni a katalógusban.Mint írtam ez nekem tök 8, mivel nem ez volt a kérdésem.
-
#8754
Speeedfire
félisten
And
#8753
Speeedfire
félisten
és azt honnan tudom meg h mennyi a valós belső ellenállása?
mert ugye ki lehet számolni ohm törvénnyel ha 20mA kell neki és mondjuk 3 V
elvileg akkor 7 V elég lenne neki
nos ha rákötöm a molexre a ledeket egyik végére a sárgát másikra a pirosat [link]
elvileg akkor 7 V megy rá ami meghajtja a kicsikéket -
pe de
csendes tag
Moha és And, köszi a válaszokat, kicsit előrébb jutottam. Jópofa az óra, de annyira azért nem akarok belemászni
Mindenképpen fontos infó a fordulatonként 2 impulzus, azt esetleg tudjátok milyen jelet ad ki magából a drága azon a szerencsétlen sárga "spárgán"? Ha jól tippelek, talán Hall-generátor lehet benne?D
-
stop
aktív tag
Köszönöm mégegyszer,
valahol meg tudom nézni a neten, hogy hogy néz ki egy ilyen poti?
(régen folgalkoztam ilyen dolgokkal már)
ill. ha jól értelek akkor az egész kb 500 ft körül kijön anyagárban,valamilyen zárható kisméretű dobozt keresek neki majd, pl sziloplaszt tömítéssel és akkor többé kevésbé vizálló tud lenni
-
stop
aktív tag
Húúúú,
először is kösz,
3x elolvastam, utoljára ilyen irányú ismeretekkel én középiskolában találkoztam, az meg volt már vagy majdnem 20 éve..gyakorlatilag össze tudok építeni egy egyszerűbb áramkört (mint pl ez), de azért még kérnék tőled egy kis segítséget.
ez a cucc kültérben lenne használva, ezt kibírja?
ha jól látom ez egy IC szerű dolog, ami az esze a szabályozásnak
van még benne 2 db dióda egy ellenállás valamint ha jól látom egy 100 kohm-os potméter.ezeknek az alkatrészeknek kell pontos(abb) típusmegjelölés, hogy meg tudja venni vagy ezen (alap) infók után be tudom szerezni őket?
-
spdrfx
tag
mondtam hogy zokni vagyok elektrobol
egyebkent ez egy dvd meghajtobol kifabrikalt dioda, kicsereltem egy kinai piacos kulcstartos lezerben talalhatot erre, jo is volt, 290mA -t vett fel, csak ugy kb 5 perc utan megadta magat az aramkor. Amit neten talaltam aramkoroket azok altalaban 5V folott mukodnek, ilyen 3.6V rol hajthatot meg nem talaltam. -
spdrfx
tag
koszonom valaszod, egyebkent egy lezerdiodat szeretnek meghajtani vele, max300mA rel. Kb 3.1V nal eri el ezt az aramot, csakugye nagyon finoman kell hangolni, mert ez az ertek korul ugrasszeruen valtozik az aram felvetele. Meg esetleg azt meg tudnad mondani hogy hova kellene ellenallas helyett potit raknom hogy valtoztatgatni tudjak kicsiket a feszultsegen? elektrobol zokni vagyok elegge
-
Narancs
őstag
Annyiból csupán, hogy "Ennél jobban nem lehet megfogalmazni" sajnos nem tudtam kitalálni, hogy az ezt követő link a potik méretezéséről fog szólni - nyilván én vagyok a hülye, hiszen mindenki tudja itt a fórumon, hogy az "ennél jobban" kódszó a potenciálmétert jelenti, a "nem lehet" a méretezést, a "megfogalmazni" szó pedig valójában azt jelenti, hogy hűtéshez.
![;]](//cdn.rios.hu/dl/s/v1.gif)
Egyébként köszönöm a választ és a linket, 224Ft nagyon jutányos árnak ígérkezik a csöndes gépért cserébe. Viszont ha lehet még egy kérdésem: egy termisztoros cuccost mennyivel lenne parább összedobni, figyelembe véve, hogy csak most kezdetem ismerkedésem az elektronika témával? Potival egyszerűbb gondolom, azt csak beforrasztom, tekergetem, örülök - de ez a termisztor téma utána olvasgatva azért bonyolultabbnak tűnik, elég sokat kéne segítséget kérnem hozzértőktől. Újabb ötlet: valaki nem foglalkozik ilyesmivel szabadidejében? Én tuti vevő lennék egyre. -
moha21
veterán
Köszi a nyelvatani felvilágosítást!
Megvallom nem sokszor írtam le, hogy Ω csak kézzel és így Valószínű az Ohm törvénye miatt írtam naggyal az maradt meg, de jó tudni ezt is
Alt+num-ra gondoltam én is néztem ASCII táblázatokat, de nem működik. a Venti nem lineáris ellenállás igen, de csak ezt tudtam betenni, motort nem találtam (egyelőre).
Szóval köszi! -
PHM
addikt
Igazad van, nem gondoltam bele, hogy a ventilátorok árama összemérhető a ledével.
A fénycső inverternél ez a gond nem jelentkezik, annak az árama jóval nagyobb.

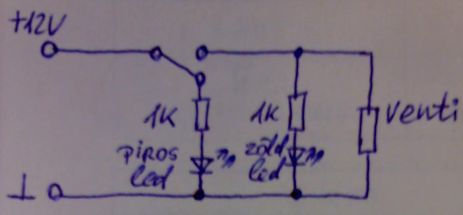

Tehát akkor a kapcsolás helyesen:

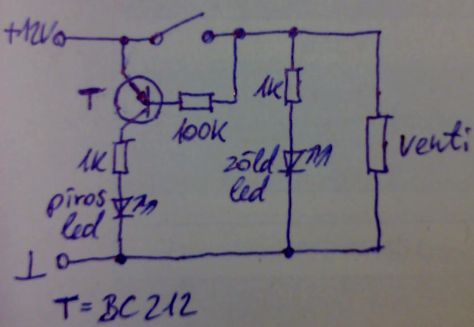

Abban az esetben pedig, ha már egy meglévő, nem morzés kapcsolóhoz
kell a ledesítés:
-
fero02
nagyúr
Tehát akkor elvileg baja nem származhat belőle, gyakorlatilag meg ki tudja. Hmm...
Megmérném én az áramát, de mivel a csere-bere kör a végéhez ért, így egyik masina sem hajlandó bekapcsolt állapotban maradni. Anélkül meg mókás dolog kimérni.
Némi háttér infó:
A lejátszó a külcsínen kívül teljesen megegyezik az Orion 2602 illetve a Strong 1700-as játékosokkal. A Gyártó a török Vestel.
Persze a másik linket (ahol az ellenállásos dolgot írták) ricthig, h nem találom.
-
fero02
nagyúr
Bocs.
A sztori lényege, h régebbi Hyundai (még másik 2 gyártó termékpalettáján is megtalálható volt más néven) dvd lejátszók változó idő elteltével azt produkálták, h a bekapcsolást követően azonnal kikapcsoltak. Ez nem csak 1-2 db-ot érintett.
A neten bogarászva több helyen is olyan írásokra bukkantam, miszerint úgy javították (szervízből visszajött darabokat szedtek szét), h egy x értékű ellenállást forrasztottak be a motor elé. Az írásra alapozva a jó motor ellenállása 10-12 Ohm, egyes fejmozgató motoroké 22-23 is lehet. Szétszedvén az én hibás 2 lejátszómat, rámérve a motorokra jelentős eltérés tapasztalható.
Ha a két lejátszóban kicseréltem ugyanazon motorokat (amiknél nagy volt a difi), akkor a lejátszó a fentebb leírt hibajelenséget nem produkálta, hosszabb ideig (~ 1.5 év) ismét hibamentesen működött.A netes irományban azt is említették, h rengeteg pc-s optikai eszközben található kompatibilis motor. A környékemen elérhető összes rossz meghajtót összegyűjtöttem, de én speciel egyben sem találtam számomra megfelelőt.
Ezért gondoltam azt, h most megmérem az összes motort és mindegyik elé beteszek egy ellenállást, h meglegyen a megfelelő ellenállás. Mondjuk ez nem tudom mennyire árthat a motorokat figyelő elektronikának. Gondolom ez az egész egy védelmi funkció bekapcsolása miatt történik.A környékemen található bolt kínálatában ilyen ellenállások vannak:
0.25W szénréteg ell.
0.6W fémréteg ellenállás
2W fémréteg ellenállás
5W huzalellenállás
10W huzalellenállásEzek kiválasztásához kérném a segítséged.
-
nemethati
senior tag
De jó ez a link, köszönom a segítséget.
Ez a téma akkor úgy érzem tiszta
Másik terv, amit szeretnék kivitelezni: a tápkábelek elvágása/saruzása. Mivel nem tudom őket "eldugni" így lényegesen megrövidülne + az alaplaptálca mögött nincs annyi hely, hogy elférjen egy komplett 4pines csati főleg ilyen kis fülekkel együtt.
Szóval besaruzom és zsugorfólia v. fekete szigszalag v bármi?
Ez ilyen egyszerű vagy valamire még illene figyelni? -
nemethati
senior tag
Persze hogy nem, csak a vizualizáció
jegyében linkeltem onnan
Egy nagyon laza móricka-ábrát tudna valaki rajzolni, hogyan is kell pontosan sorbakötni/forrasztani a dolgokat? Mert ugye forrasztani is kéne? Az kivételesen megy...
A végére pedig saru és mehet is a tápba, ahol a piros a +5V, sárga +12, a feket pedig a földelés ugye?
Köszi a segítséget mindenkinek -
nemethati
senior tag
Á igazad van, akkor már csak egy pár ellenállatot kell beszereznem - amit jelenleg sehol sem találok.
Tehát ha 2db 3milis elé kötök egy 330as ellenállást, akkor fog a legintenzívebben világítani ha jól értem. Kérdés hogy a led bírni fogja? És meddig?szerk. ellen van [link] és ha valaki felhomályosítana a jelölésekt illetően azt megköszönném
-
És egy meglévő ellenállásról meg tudom valahogy nézni, hogy jó-e? Mert mint ahogy előbb említettem, van egy 190 ohmos(és több másik is) itthon, csak nemtudom, mekkora teljesítményt bírnak. Ezt kipróbálva megfelelő tempóra lassít, csak nemtudom, bírja-e hosszú távon, vagy nagyon túlmelegedne, esetleg más gondja is lenne..
-
Rive
veterán
azt mi garantálja, hogy épp egy olyan tulajdonságú fetet kap?
Az alaplapgyártók végtelen fantáziátlanságaMár nem javítok. Amúgy sose tököltem azzal, hogy adatlap alapján kotorásszak, mindig volt cirka 40-50 dög alaplap forgóban, nomeg az érdekesebb feteket mind leszedegettem.
Ha nem borult volna le a polcom a falról - a kamrában most derékig ér az ömlesztett kupi - akkor jó eséllyel keresnék ugyanolyat öt perc alatt. De leborult, OBI konzol suck.
A HGY utcában - nem tudom a házszámot, honlapjuk nincs - mindig van eladóban cirka két zsák dög lap, és nem a legújabbakból.
-
Nah erre legalább nyugodtan rámérhetek OFF állapotban
MOst viszont dupla vagy semmi.. mehetek melózni éjelre, közben jött a telcsi, hogy hugit akit bevittem hajnalban a kórházba megműtik vakbéllel...
Úgyhogy Offline ON
Köszi a segítségeket,és azért ha még van bárkinek ötelte jöhet! -
-
Köszönöm szépen!
Ha jól értem, akkor az a probléma, hogy a nyitáshoz kis feszültség kell csak neki, és az említett tipúsok viszont csak nagyobb fesszel mennek?
Ergő ha nem passzol, akkor igazándiból elfűstölni nem fog a lap, meg a fet se, csak épp nem nyit ki,vagy nem eléggé.. tehát nem vezérli majd rendesen a ventiket.
Áramban ez nem jelentkezik? tehát a lapra elvilg nem "terhel" be. Értem ez alatt, hogy a vezérlő áram nem lesz nagyobb.. gondolom azt úgyis valami ellenállásos osztó vagy valami állítja.. (áram-fesz...) ejj..de rég tanúltuk már ezeket.. ilyen power fet dolog meg nem is tom volt-e -
Nagyon szépen köszönöm! "Isten" vagy!
Te személy szerint melyiket vennéd bele?ui: javítasz is lapokat? (ha jól látom, ez nem nagy ördőngőség.. a két lába van felüllről megforrintva, meg esetleg a "füle".. vagy szoktak ezek "alá" is rakni egy kis vékony réteget?
Veller pákám van.. azzal megoldható ahogy nézem... -
-
Olvastam már azt az írást, csak azért tettem be ide a poti adatait, mert nekem ilyen számok nem mondanak semmit
Meg van itthon egy rakat nemhasznált elektronikai cucc, és ha már egyszer egyikben találnák egyet-kettőt, ami jó, mégsem kellene költenem rá.Holnapra összeszedem ami van, és jövök megint
-
jaja1981
addikt
Meg még egy kérdés.
Én eddig 470ohm-os potikat használtam.
Vettem már 220ohm (azt hiszem ez a következő lefelé), de van olyan venti, ami forog vele.
Tehát 220ohm bekötve sorba, és a venti forog.
Ha csak mint az írásban 68ohm-ot kötök elé, még vígan süvít.
Vagy ez csak ilyen fura venti? Otthon megnézem a paramétereit. -
jaja1981
addikt
Érdekes írás.
Ezeket én is számoltam.
Viszont egyet nem értek.
Hogy tud leégni egy venti, ha olyan kicsi feszt kap, amin nem kezd el forogni.
Értem a villanymotor működési elvét, de ha teszem azt be van elé kötve egy 300ohm-os ellenállás, akkor nem forog a venti, de olyan kicsi az áram, hogy nem okoz gondot nem? -
Mlacee
tag
Utánnanézek a potenciométernek.
Azért kellettek a diódák,mert az áramkör ami az elem fszültségét használta volna hogy elmentse a fan beállitásait nem működött illetve úgy volt bekötve állitólag hogy a tápcsatlakozóba és igy asszem elveszett.
Itt van a leirás. (mariuspredescu postja)
Erről :
Erre alakitotta át a bekötést és neki működött, nekem nem, de lehet hogy rossz diódát kaptam:
Most próbálgatom épp az LCDt, az időt megjegyzi és a dátumot is úgy hogy nincs rajta elem, az alaplapról táplálkozik, de a fanok beállitásait sehogy sem jegyzi meg, se elemmel se az nélkül
-
jaja1981
addikt
Igen-igen jobban járna, ha csinálna egy áramkört, bár 700Ft-ért van 400ohm 5W huzalpoti, ami egyszerűbb megoldás.
Amúgy tapasztalatból mondom, hogy 30ohm-on simán teper a venti mint állat.
Kísérleteimből arra jutottam, hogy olyan 200ohm kell egy venti megállásig való lassítására, persze ez függ a venti paramétereitől, ezért ajánlom a 400-500ohm-os potit.
Az meg ugye nem baj, ah letekered 500ohm-ra és a ventin még folyik áram, de nem bírja forgatni, mert ugye semmi nem károsodik. -
sz.j
nagyúr
Ha jól fedő rajzeszközöd van, talán érdemes lenne kipróbálnod azt amit írtam, mivel még anno az "NDK-s ultramarinos tus korszakban" a legsűrűbb és legvékonyabb vonalak alá sem mart a vasklorid (pl. 0,3-as csőtollal szoktam ráírni a fóliára a kapcsolás infóit).
A gyorsaságról meg annyit, mivel a nyák úszik a klorid tetején (fólia lefelé van!), óhatatlanul könnyebb/gyorsabb a lemart részegykék eltávolodása, azaz a maratás.
Például amit most csináltam kb.145×75 mm-es panelt, azt ezzel a módszerrel kb. 7-8 perc alatt marta le. -
sz.j
nagyúr
"...Lötykölve vagy a nyákot mozgatva ezzel sem tart tovább 10 percnél a maratási folyamat."
Én mindig a vasklorid felszinére fektetve (rézfóliával lefelé, úgy hogy ne merüljön el) maratom a nyákjaimat. Így nem kell lötykölni és jól látszik, hogy hol tart a maratás, mivel a nyákjaim áttetszőek.
Arra azért nem árt figyelni, hogy nehogy légbuborék maradjon a nyák alatt, mert ott nem lesz lemarva a rézfólia. -
sz.j
nagyúr
"Le lehet tiltani a stabilizátort (azaz: lekapcsolni a kimeneti feszültséget) úgy, hogy nem kell aktív kapcsolóeszközt használni, hanem csak a nagyimpedanciás on/off lábat kell vezérelni kisszintű jellel...."
Mivel nagyon pozitív tapasztalatom van erről a stabilizátorról, érdekelne a kimeneti feszültség lekapcsolásának lehetősége is (aktív kapcsoló nélkül!).
Gondolom, hogy az alapkapcsolást ki kell valamivel egészíteni, de azt sajnos nem tudom, hogy mivel és hogyan.Tudnál ebben segíteni?
Előre is köszönöm.
-
sz.j
nagyúr
"Nem bírtam magammal" és próbaként (pókhálósan) összedobtam az LM2941T stabilizátoros ventiszabályzó kapcsolást, az általad javasolt R1/R2 osztókkal.
Egy szóval jellemezve kiváló!Még egyszer köszi, hogy felhívtad a figyelmen az LM2941T stabilizátorral készíthető kapcsolásra.
-
KrAt
veterán
Igen, tudom, h abba volt, elismerem persze
Csak gondoltam, h akkor figyelmen kívül hagyja Amúgy szétszedtem, és a 10A-s hüvely tényleg össze volt kötve a földdel.. Egy ilyen szürke izével..
Gondolom az lehetett a sönt. Amúgy mennyi volt az esélye, hogy minden megússza? Akksi is, gépem is, autó elektronikája is..
-
-
sz.j
nagyúr
Azért gondoltam erre az utóbbi elrendezésre, mert így nem lenne állandóan fesz alatt a stab áramkör.
Bár belátom, hogy csak ritkán, a keményebb tuningok alkalmával lenne így, többnyire 800 és 1000 rpm-re leszabályozva mennének a ventik.Köszönöm a felvilágosítást és a segítséget, az LM317T kapcsolások közül maradok az eredeti elképzelésem mellett, bár nagyon gondolkodom az általad említett LM2941T kapcsoláson is (pláne, hogy az osztók értékeit és a off/on kivezetés bekötését is megadtad).
S hogy néz ki egy ilyen, mekkora? Ez egy IC? Hogy kell bekötni, simán sorba? Merre lehet ilyet lőni, Lomex vagy Conrad?
.
Vagy csak megérzés a "kidobott pénz"-ből?
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
- Fotós felszerelés - Stúdió lámpa / Softbox / Vaku
- LG 65" C1 OLED - 4K 120Hz 1ms - NVIDIA G-Sync - FreeSync Premium - HDMI 2.1 - PS5 és Xbox Ready!
- Telefon felvásárlás!! Samsung Galaxy Note 10+/Samsung Galaxy Note 20/Samsung Galaxy Note 20 Ultra
- AZONNALI SZÁLLÍTÁS Eredeti Microsoft Office 2019 Professional Plus
- MacBook felvásárlás!! Macbook, Macbook Air, Macbook Pro
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
