Wind-Storm
őstag
válasz oroszbence #12294 üzenetére
Bár én olyat még nem láttam, hogy árulnának, de talán létezik.
Kérdezd meg enguszt. -
Wind-Storm
őstag
válasz oroszbence #12296 üzenetére
-
Lompos48
nagyúr
válasz oroszbence #12382 üzenetére
Ez a kérdés már volt pár napja. Akkor és most is az a válasz, hogy a táp által elbírt minden amperre köthetsz 2.5m LED-szalagot. 1A >> 2.5m, 2A >> 5m....
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz oroszbence #12385 üzenetére
P[W]=U[V]*I[A]
vagy
I=P/U
azaz I=4.8/12=0.4A.
Ez érvényes 1 méter LED szalagra. Innen számoltam a 2.5m/A-t. Tehát ahány ampert képes leadni a tápod, annyiszor 2.5 méter LEDet tudsz rákötni.
-
And
veterán
válasz oroszbence #12385 üzenetére
Ha a led sorod 12V-os tápfeszültségről megy, és a fajlagos teljesítményfelvétele 4,8 W/m, akkor egy n watt maximális terhelhetőségű tápágra - nem meglepő módon - legfeljebb
L= n/4,8 méter hosszúságú led sort köthetsz. Ha például a tápág 12V / maximum 18A-es, akkor az ugye P= 12V*18A= 216W-tal terhelhető, amire legfeljebb 45 méteres darabot köthetsz, ha más nem terheli azt az ágat.
Ugyanez áramokkal, 12V-on: 4,8 W/m --> 0,4 A/m, tehát egy x amper terhelhetőségű tápra L= x/0,4 méteres sor köthető (18A / 0,4 A/m= 45m, az előzővel megegyezően.)
Mod: lassú..[ Szerkesztve ]
-
kmisi99
addikt
válasz oroszbence #12426 üzenetére
Köszönöm előre is a segítséget. Külföldről vettem a ledeket az eladó ezt adta meg
Forward Voltage (V) : 1.9-2.1
Az áramerősségnél meg ez volt
Forward Current (mA):<= 30[ Szerkesztve ]
-
kmisi99
addikt
válasz oroszbence #12428 üzenetére
Pirosak 12000mcd fényerejűek.
Csak a kalkulátor azt írja kevés a fesz. Kb 20 ledet akarok és annyit írtam be.
Tervem még nem igazán van olyasmit szeretnék hogy felülre 5-8 led alulra is 5-8 meg az alaplap alá is pár led szóval úgy jól elrendezve hogy jól kivilágított legyen. -
kmisi99
addikt
válasz oroszbence #12430 üzenetére
Csak párhuzamosan problémásabb lenne megoldanom szerintem. Vagyis úgy nem tudom hogy tudnám egy vezetékre forrasztgatni a ledeket de le írni se igazán tudom mi a gondom.
-
Wind-Storm
őstag
válasz oroszbence #12452 üzenetére
Nem tudom mi neked az emberi ár, de itt van egyszerű és harisnyázott is. [link]
-
Wind-Storm
őstag
válasz oroszbence #12472 üzenetére
Sajnos az oldal nem található.
Valakinek valami fényes ötlet? UP
-
PHM
addikt
válasz oroszbence #12518 üzenetére
Lehet, csak önmagában nem ajánlott, mert:
a: nem elegendő a teljesítménye, ezért villámgyorsan leég,
b: elegendő ugyan a teljesítménye, de hatalmas bumszli és méregdrága.
Egy állítható kimenő feszültségű loww drop-out feszültségszabályzó
megoldaná a problémát. Jókora hűtőbordán persze.Ma olyan bizonytalan vagyok... Vagy mégsem?
-
andrade
senior tag
válasz oroszbence #12518 üzenetére
Beforrasztasz 1kOhmos potit és kész.Nyilván megfelelő wattszámút.
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz oroszbence #12592 üzenetére
Semmi aggodalom. És a nem konvenciális kapcsolási rajz jól megdolgoztatott, ugye?
-
Lompos48
nagyúr
válasz oroszbence #12594 üzenetére
Nem a szokott, standard, szabályos... Egyébként konvencionális = hagyományos.
-
Lompos48
nagyúr
válasz oroszbence #12596 üzenetére
Nem kritika volt, hanem a meló értékelése.
-
Wind-Storm
őstag
válasz oroszbence #12596 üzenetére
Bátran ajánlom figyelmedbe: Idegen Szavak Gyűjteménye
és egyből ott a példád.[ Szerkesztve ]
-
ZetorGumi
addikt
válasz oroszbence #12600 üzenetére
Kb ugyanott, ahol nagymennyiségűt is.
Az attól függ, hogy hol laksz.
New Mixes: http://www.mixcloud.com/ZetorGumi | VW Passat B8 2.0CRTDI CRL
-
PHM
addikt
válasz oroszbence #12600 üzenetére
Mit értesz kis mennyiség alatt?
Milyen vastag és mekkora méretű lemezt?Ma olyan bizonytalan vagyok... Vagy mégsem?
-
ZetorGumi
addikt
válasz oroszbence #12602 üzenetére
Látom már másik totyikban irták neked a bronzkert. Ott kapsz minden méretben.
New Mixes: http://www.mixcloud.com/ZetorGumi | VW Passat B8 2.0CRTDI CRL
-
PHM
addikt
válasz oroszbence #12605 üzenetére
Adj pontos méretet, talán akad olyan hulladék a műhelyben, ami kiadja.
Ma olyan bizonytalan vagyok... Vagy mégsem?
-
PHM
addikt
válasz oroszbence #12608 üzenetére
Holnap megnézem, a többit privátban.
Ma olyan bizonytalan vagyok... Vagy mégsem?
-
Lompos48
nagyúr
válasz oroszbence #12610 üzenetére
Argon védőgázas berendezés való az alumínium hegesztéséhez. Olyan vékony anyaggal még ilyennel is meggyűlne a bajod.
-
moha21
addikt
válasz oroszbence #12610 üzenetére
Igen lehet argon védőgázas wolfram elektródás eljárással, de már az 1mm-es anyagot is nehéz így szépen hegeszteni. ( hegesztő vagyok ).
Nem az az igazi férfi aki minden nőt meghódít, hanem aki ismeri a nagyfeszültségű földkábelek szigetelésének technikáját.
-
intercooler
őstag
válasz oroszbence #12610 üzenetére
0,5 0,7-es alu lemezt lehet hegeszteni?
Ebből mit szeretnél csinálni? Mert ez olyan hajlékony mint az "alufólia".
Én a gépbe csinálok takarásokat 2mm-es lemezből, ez már elég szilárd
[ Szerkesztve ]
-
moha21
addikt
válasz oroszbence #12614 üzenetére
Mit oszt el? És miért kell olyan vékony legyen?
Ha nincs nagy erőhatásnak kítéve akkor nem kell végighegeszteni, elég pár helyen hegeszteni, az azért nem nehezen kivitelezhető, ha van AWI, készülék. Hozaganyag sem kell szerintem elég pár helyen "összeolvasztani " őket.
Nem az az igazi férfi aki minden nőt meghódít, hanem aki ismeri a nagyfeszültségű földkábelek szigetelésének technikáját.
-
Lompos48
nagyúr
válasz oroszbence #12614 üzenetére
Igen necces, de van megoldás:
A kábelTV születése és terjedése idején évekig ezzel foglalkoztam és pont az "önköltségek" csökkentése miatt az elosztó(dobozo)kat "gyártottuk.
Alapanyag a Nescafe Brasero doboza volt, ami a tartalom miatt tökéletesen száraz volt belül. Felülete horganyzott vagy cinezett - ez mindegy -, tökéletesen szabható méretre egy erősebb ollóval, forrasztani pedig csodálatosan lehet. Ha sikerül találnom egyet lefotózom és beteszem ide. Kinézete (nem esztétikai szempontból, de) bizonyítéka kb 17-18 éves korának. -
Lompos48
nagyúr
válasz oroszbence #12616 üzenetére

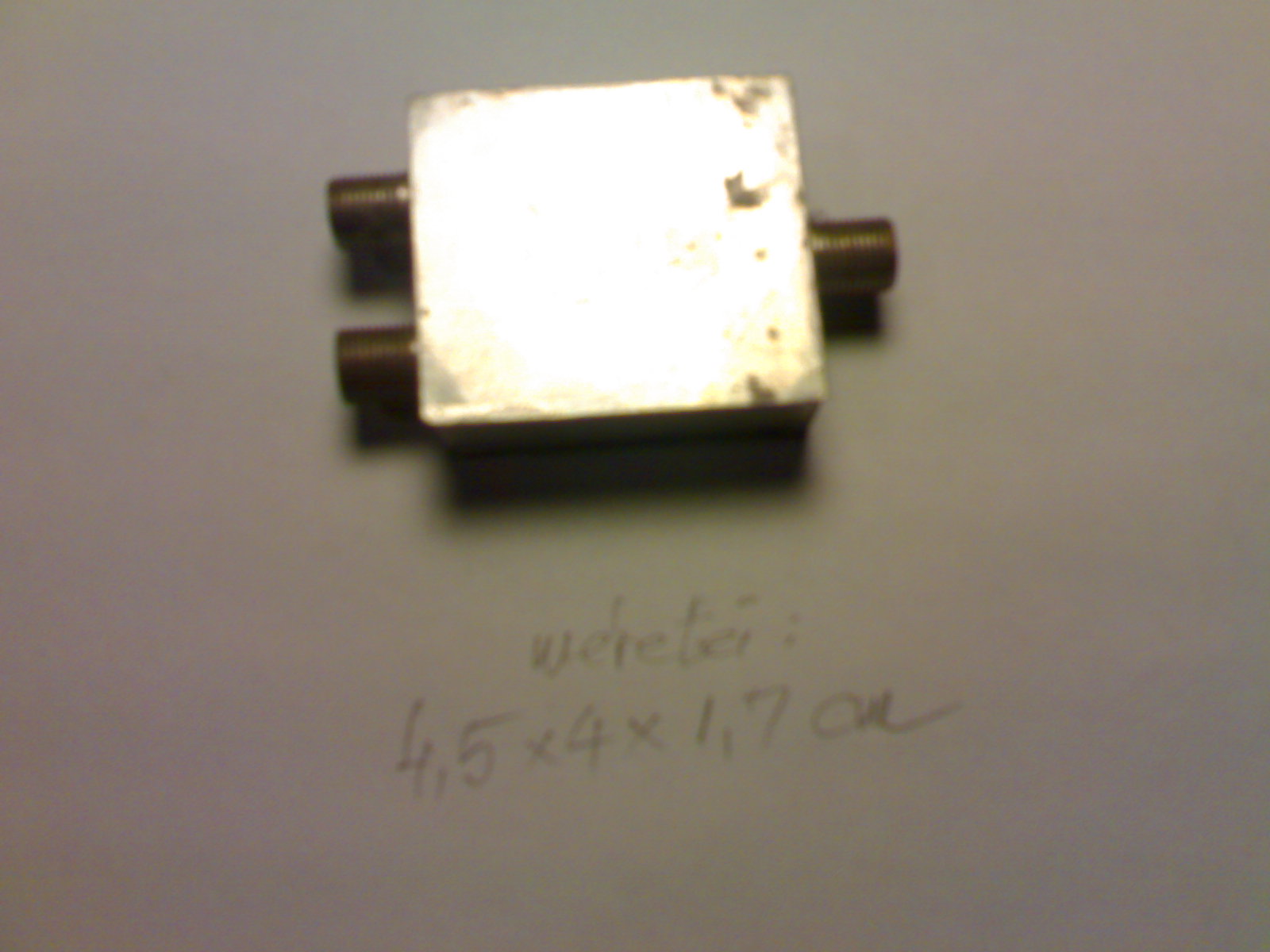

Nem fért bele az időbe a keresés-fotó-letöltés majd fel a szerkesztési 5 percbe.
Méretei 4.5cmx4cmx1.7cm. Ez is tápot oszt(ott) egy microstrip splitterre ültetve, ami tápot küld(ött) 2 antennaegységre, de "kezelte" a GHz-es jelet is
A fotó minőségéért elnézést kérek.
[ Szerkesztve ]
-
nzozz
aktív tag
válasz oroszbence #12614 üzenetére
Üdv!
Tudtommal lehet az alu forrasztani is, ami ilyen vékony anyagnál célszerűbb volna. De majd megmondják pontosabban, akik jobban értenek ehhez.
Találtam egy ilyet és ilyet.[ Szerkesztve ]
-
PHM
addikt
válasz oroszbence #12631 üzenetére
Fél ampert önmagában egy potival nem szerencsés szabályozni.
Az elegáns megoldás egy PWM szabályzó lenne, az egyszerű pedig
egy LM 317, esetleg hasonló LDO (low drop-out) változat.Upsz, most jut eszembe, hogy elfelejtettem írni neked.
0,5-ös alulemez van, de elég hajlékony, alig van tartása.Ma olyan bizonytalan vagyok... Vagy mégsem?
-
PHM
addikt
válasz oroszbence #12633 üzenetére
Ma olyan bizonytalan vagyok... Vagy mégsem?
-
PHM
addikt
válasz oroszbence #12635 üzenetére
Hasonlóképp, mint a hagyományos stabilizátorok.
Annyi a különbség, hogy van egy on-off bemenete, amit használaton kívül
a testre lehet kötni, és az adjust, azaz a feszültség állító bemenete külön

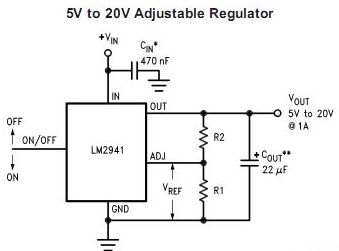

lábra van kihozva. Az ajánlott kapcsolás:
12V-ról táplálva természetesen a kimeneti feszültség maximuma
nagyjából 11,5V körül alakul.[ Szerkesztve ]
Ma olyan bizonytalan vagyok... Vagy mégsem?
-
PHM
addikt
válasz oroszbence #12637 üzenetére
R1=100 ohm
R2=470 ohm, de sorba kell vele kötni egy 470 ohmos potmétert is.
C out low ESR legyen.Ma olyan bizonytalan vagyok... Vagy mégsem?
-
Bari
Modder
válasz oroszbence #12637 üzenetére
Az adatlap 6 oldalán található a kapcsolási rajz, alatta meg az ellenállás értékek kiszámításához használatos képletek. Az alapján ki tudod számolni adott feszültséghez milyen ellenállás értékek kellenének.
A kondenzátorok értéke a rajzon is megtalálható. A referencia feszültség az adatlap harmadik oldalán megtalálható, ami tipikusan 1,275V. R1 értékére az adatlap 1K-t ajánl, a képletből a kívánt Vout feszültség alapján már kiszámítható az R2 értéke (R2=Vout*R1/Vref-R1), az R2 helyére egy ellenállás és potit sorba kötve betéve a két kívánt érték között szabályozható lesz a kimeneti feszültség. Azt hogy mi az alsó érték amivel a ledek még világítanak, ki kell tapasztalni.
Szerk: úgy látom PHM gyorsabb volt, az Ő általa írt értékek is jók.
[ Szerkesztve ]
Üdv: Bari
-
PHM
addikt
válasz oroszbence #12640 üzenetére
Azért ha figyelmesen megnézed a rajzot, van ott még más is.
Például 2 db kondenzátor. 1 a bemeneten, 1 a kimeneten.
A bemeneten 470 nF-os, a kimeneten 22 mikrós kondi van, erre mondtam,
hogy low ESR típus legyen.
Az LM2941T feszültség stabilizátor, TO 220-as tokban kérd.
Ehhez nem árt beszerezni egy kisebb hűtőbordát is,
bár az megoldható némi alumínium lemez feláldozásával is.
A lényeg, hogy kell a stabilizátorra némi plusz hűtés.
Ha esetleg nincs 470 ohmos poti, az ellenállások és a poti értékét
akár meg is lehet növelni, például így:
R1: 220 ohm
R2: 1 kiloohm, + 1 kiloohm potméter.Ma olyan bizonytalan vagyok... Vagy mégsem?
-
PHM
addikt
válasz oroszbence #12642 üzenetére
Ellenállásokból bőven elég a negyed W-os is.
A Lomexben 12-18-83 cikkszámon van egy neked megfelelő kondi,
de az eladók értik a szakmát, szívesen segítenek.
Elég mondani, hogy low ESR kondira van szükséged.
A többi jónak tűnik, bár potiból esetleg nem ártana a normál tengelyes,
ha sokat akarod állítgatni. Ha nem, jó a trimmer is.Ma olyan bizonytalan vagyok... Vagy mégsem?
-
PHM
addikt
válasz oroszbence #12644 üzenetére
500 kiloohmos, lineáris karakterisztikájú, azaz azonos elforduláshoz
mindig azonos ellenállásérték változás tartozik.Ma olyan bizonytalan vagyok... Vagy mégsem?
-
PHM
addikt
válasz oroszbence #12646 üzenetére
Ez is jó, nem kell az ellenállásokon változtatni semmit.
Ma olyan bizonytalan vagyok... Vagy mégsem?
-
andrade
senior tag
válasz oroszbence #12642 üzenetére
Mivel ott 20V lesz, az elektrolitkondenzátornál ügyelni kell a feszültségértékre itt adott hogy egy 40 voltost kell betenni.(általában 1,6x-os értéket kell használni, de 32voltos nincs)
-
andrade
senior tag
válasz oroszbence #12648 üzenetére
Régebben volt ún vakpanel amiben furathálózat volt és átdugva a másik oldalon össze lehetett szerelni ha valaki nem törekedett a szépséggel.
-
Buster17
addikt
válasz oroszbence #12874 üzenetére
Milyen az a led szalag?
-
Wind-Storm
őstag
válasz oroszbence #12888 üzenetére
Dehogy szebb (mi egyáltalán a szép, mi az, hogy a fény szép?!?!), más, kész.
Illetve a CCFL-lel ellentétben, (hiába hidegkatód, minimálisan melegszik). Ellenben ezek a LED-ek egyáltalán nem melegszenek szinte. -
Wind-Storm
őstag
válasz oroszbence #12933 üzenetére
A melegedés már elhangzott.
Fény
A szépség pedig szubjektív.[ Szerkesztve ]
-
Wind-Storm
őstag
válasz oroszbence #12935 üzenetére
Kérdésedre teljesen egyértelmű volt a válaszom.
-
Lompos48
nagyúr
válasz oroszbence #13776 üzenetére
2 változatot tudok elképzelni:
a. Plexiból kivágva lombfűrésszel, oldalakat egyenesre csiszolva majd ragasztva kloroformmal.
b. NYÁK alapanyagból ugyanúgy, csak ragasztás helyett minden oldal összeforrasztható, (az utolsó kivételével) hegyes pákával a sarkokban. Az utolsó sajnos csak ragasztóval rögzíthető, mert akkor már nem tudsz belülről forrasztani. Ez a változat még valamennyire árnyékol is.A csatlakozók, kábel szerelését és a belső összeköttetéseket még a zárás előtt el kell végezni!
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz oroszbence #13779 üzenetére
Nincs mit, azt is szívesen.
Fogja a festék, mert a szigetelőoldala műgyanta. Ha súrlódik valamihez, persze erről s lekopik.
Megfelel. De elébb gyakorold a szabást, csiszolást és sarok forrasztását kis darabokon, ha még nem csináltad.
És vigyázz! A méretekbe számítsd bele a vastagságot is (1.5mm), ha a belső méretek a fontosak!
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz oroszbence #13781 üzenetére
Én lombfűrésszel csinálnám, mert amióta ezt a szerszámot használom már kilométereket vágtam.
Lehet (talán) fémvágólappal, de ez is gyakorlat kérdése. Számolj vele, hogy a szigetelóréteg (legtöbbször) üvegszálas.
-
Lompos48
nagyúr
válasz oroszbence #13783 üzenetére
Látszik. A lap egyik oldalán rézfólia van, a másikon nincs. Ha dupla, akkor minkét oldalán van rézfólia, akkor mindegy melyik oldalán forrasztod. Esetleg vigyázni kell elektromos környezetben arra, hogy a külső felület fémes, tehát vezet.
-
marec1122
senior tag
válasz oroszbence #14527 üzenetére
hogyan szeletelhető, utána hogy köthető be milyen kábelek, mennyire végleges...
Csak megfontoltan :D "Öregember nem gyorsvonat!" John McClane
-
marec1122
senior tag
válasz oroszbence #14529 üzenetére
köszönöm szépen az infot
Csak megfontoltan :D "Öregember nem gyorsvonat!" John McClane
-
addikt
válasz oroszbence #14599 üzenetére
Ez lesz az, köszönöm
