Arduino hardverrel és szoftverrel foglakozó téma. Minden mikrovezérlő ami arduinoval programozható, és minden arduino program, board, és hardverrel kapcsolatos kérdések helye.
Új hozzászólás Aktív témák
-
#14800
vidékiürge
tag
vidékiürge
tag
Sziasztok!
Segítséget szeretnék kérni egy 433MHz-es redőny távirányító jeleinek ismétléséhez. Amennyi szakirodalmat tudtam, annyit átolvastam, a projektembe bele is kezdtem, de elakadtam kb félúton. A problémám az, hogy a jelet már dekódoltam, de nem tudom megismételni. A hardverem egy Arduino Nano, valamint ez az olcsó 433MHz adó-vevő.
Amúgy már a távirányító jelének feldolgozása sem volt egyszerű feladat, mert az Arduino-val nem nagyon mentem semmire. Analóg módszerekhez kellett fordulnom, és a PC hangbementén felvenni a receiver segítségével a küldött jelet (jeleket). Így mindent megtudtam a jelről, ha minden igaz jól is dekódoltam, de nem tudom az arduino+transmitterrel reprodukálni.
Köszönöm a segítségeket!
-
#14799
weiss
addikt
its_grandpa
#14798
válasz
its_grandpa
#14798
üzenetére
A linksys-ed a 192.168.1.* , a TP-LINK meg 192.168.0.* , persze hogy nem látod az esp-t, át kellene konfigolni.
Ennek semmi jelentősége, ha DHCP-vel kapja az IP-t.
-
Janos46
tag
válasz
Janos46
#14791
üzenetére
Szemléletesen. Tehát mint látható a felső képen - linksys router - az ESP eszköznek a PC USB-be való csatlakozását látni lehet a routerben. Ezzel szemben az alsó képen - TP-link - esetében ez nem látható, annak ellenére, hogy a PC mindkét esetben érzékeli a csatlakoztatást. A TP-LINK minden routerbe dugott és wifis eszközt felismer kivéve az usb-st. Arra dondoltam, hogy a routerben még valamit paraméterezni kellene, hogy az usb-st is felismerje. Remélem így már érthetőbben írtam le. -
Janos46
tag
Sziasztok!
Van egy öregecske LinkSys WRT54GSrouterem, amit lecseréltem egy valamivel jobb TL-WR845N-re. Amikor a PC USB portján keresztül csatlakoztattam az ESP8266-ot, akkor a routerben láttam a MAC és IP számát is és igy wifin keresztül ki tudtam olvasni a beírt program által küldött adatokat. A PC észreveszi a csatlakozást, de a mostani routerban ezt nem találom sehol sem. A portszám ismerete nélkül nem tudok csalakozni hozzá. Azt sem tudom, hogy egyáltalán beírja-e, mert látszólag igen. Ha van valakinek hasonló routere és programoz 8266-ot vagy MAC és IP címmel ellátott eszközt, megírná hogy a routerben milyen beállításokon kell változtatni? Mert egyébként mindene jól működik. -
Janos250
őstag
Szevasztok html-hez értők!
Az ESP32 WEB lappal akadt egy problémám.
Egy html fejében ez van:<meta http-equiv=refresh content=50 >Vagyis 50 másodpercenként frissítsen.
A baj az, hogy GET-el értéknövelések (link, és beírva utána a növekmény) vannak a lapon, pl.:<a href="?kolo=+10">+10</a>Ha ezt megnyomjuk, utána minden frissítésnél ezt küldi el.
A kérdőjel elé nem írhatom be az IP címet, mert az hol ennyi, hol annyi.
Nem akarom más módon megoldani href helyett, mert nagyon sok helyen kellene átírni, igazgatni, miegymás.
Mit írjak a href, vagy a content után, hogy frissítésnél ne legyen ott kérdőjeles rész?Kösz, ha van ötlet.
-
Tankblock
aktív tag
Szia,
nem, ha jól láttam kaptál választ, én meg egy kapcsolást az elméelthez itt: [link]
Az 5V helyett mehet a 3V3 kísérletnek az arduino oldalára, sima pin changeként lehet is regisztrálni. A legrosszabb esetben itt az opto elköszön az evilági élettől.... inkább mint a uController :-) -
válasz
Victoryus
#14778
üzenetére
A delayMicroseconds(2); szerepe a program indulása után gyakorlatilag véget ér, tekintve, hogy a trigPin a loop kezdetén eleve LOW állapotú, ezért nem értem, hogy ez hogy befolyásolhat bármit.
Esetleg a delayMicroseconds(10); növelésével lehetne az impulzus hosszát növelni a nagyobb távolság érdekében, de ez a pontosságot csökkentheti. Vagy a loop végén a delay(100); értékét növelni, kevesebb mérés is javíthat a teljesítményen. A mérések eredményeiből én mozgó átlagot szoktam számoltatni, a pontosságot drasztikusan tudja növelni (a sebesség rovására). -
-
Jáááj, dehogyis!
Nem értetted meg a lényeget.
Az input_pullup-nál a kontrolleren belül egy beépített (20-50kΩ) ellenálláson keresztül keresztül saját maga köti össze a D0 lábat a Vcc-vel, így a láb nem fog lebegni, mindig magas értéket fog látni egészen addig, amíg a D0 lábra alacsony jel nem érkezik (pl egy kapcsolón keresztül a földre kötöd). Mivel te ennek a fordítottját szeretnéd, tehát "legyen a láb alacsony, amíg 12V-ot nem lát", ezért a lábat le kell húzni a földre egy nagy értékű ellenálláson keresztül. Ellenállás nélkül is össze lehet kötni, ez esetben amikor megkapja a 12V-ot, egy egyszer megcsodálható, petárda-szű tűzijáték-effektust fogsz tapasztalni. -
delayMicroseconds(2); helyett 5-tel mér a plafonig is. Mivel totál üres a ház, szerintem nem lesz gond. Itthon a konyhában a lámpa , sarok bezavarja kicsit. 275-276 cm között ugrál, szalaggal mérve 275, tehát ez a része ok.
Másik kérdésem, hogy mire szoktátok ezeket a kütyüket felcsavarozni? Valamihez nem ártana rögzíteni, hogy 'terepen' is tudjam használni. Hol kapok én ilyen mini csavarokat? Esetleg lidl-ös ragasztó pisztoly ami még van itthon, csak később még használnám másra is a kütyüket...
-
Tankblock
aktív tag
Szia,
Én nem szeretnék beleszólni, de én a helyedben optócsatolóban gondolkodnék inkább. Mi van ha abban az autóban ugye a 12 V az inkább 14.4V és ha elmegy a diódahíd simán lehet az 18V is. Ilyen esetén megsütöd a lapodad. Közös földed amúgy is lesz gondolom nem isolált tápon kapod az 5V se --> én elgondolkodnék rajta erősen azon is....
A kód oldalról lehet interrupt is a start jel.....
-
Sanki
addikt
-
Sanki
addikt
válasz
JozsBiker
#14772
üzenetére
A kocsiban a wemos Micro usb-n keresztül kapja majd az áramot, tehát ott megkapja a szükséges +/- oldalakat (+ másik körön majd a ledek kapják az ellátást, tehát igazából a wemosba a micro USB és a gyújtáskapcsolt pozitív lesz kötve bemenetként illetve a ledek vezérlő kimenete lesz közvetlen).
De ebben az esetben is kössem be a kocsi negatívját a körbe? -
Az a 16 fogalmam sincs, hogy mi lehet, a kódban nincs olyan sor, ami kiírhatná, hacsak a fastled nem írja ki ezeket, azt nem ismerem.
Az ellenállásról: amit csináltál, lehúzó ellenállásnak hívják, és ettől nincs összekötve a +12V a GND-vel, illetve össze van, de nem rövidzár, 1,2mA áram folyik rajta csak.
Azért van rá szükség, mert a digitális láb, főleg, ha vezeték is van rá kötve, mindenféle zajt szed össze a levegőből, lebeg, véletlenszerű állapotot vesz fel, ezért ha nem kap jelet, valamilyen irányba el kell húzni. Mivel nálad HIGH jelre kapcsol, ezért alapból a földre húzzuk. Ha nyomógomb lenne, ami a földre húzza a lábát, akkor pedig felhúzó ellenállás kellene, a Vcc és a láb közé, illetve mivel van beépített felhúzó ellenállás a lábakon, ezért nem is kellene külső ellenállás, elég szoftverből bekapcsolni:pinMode(D0,INPUT_PULLUP);
Illetve a gpio16-on van input_pulldown, ha esetleg kísérletezni akarsz vele, de nem tudom, működik-e, nem próbáltam még.JozsBiker: jogos!
-
-
Sanki
addikt
Ó.. és tényleg működik.. Hát nem gondoltam, hogy ezt így össze lehet kötni.
Itt ez nem okozhat bajt, hogyha megjön a külső áram, akkor egy helyre van kötve a GND és a + is?
Illetve, közben nézem soros monitoron az értékeket, de ez fixen mindig 16. Ez mi lenne? (Kép jobb oldalán).
-
Az a baj, hogy ahhoz a csillagok megfelelő együttállása is szükséges: megfelelően nagy és jó hangvisszaverő felület, kevés zavaró tárgy (a visszhangok miatt), zajmentes környezet. A smart car-omnál kisebb távolságon is durva mérési hibákat tudott összeszedni olyan szobában, ahol egy sarok felé fordulva nem volt a falakon hangelnyelő anyag és mindenféle csörgő visszhangot kapott vissza: gyakori pingelés mellett fogta a korábbi pinget és hülyeségeket mért.
-
Összeraktam a hardvert (Wemos D1 R2, ultrahang szenzor, TM1638)
Megírtam (összetallóztam) a programot. Az a baj, hogy 150cm felett eléggé pontatlan. Nekem meg 315cm-ig kéne mérnie. 2,75 a helységek belmagassága, de 40cm-t kell leásni az új aljzatrend miatt, no és ezt a plafonhoz lehetne mérni... Ez volt az elképzelés
Ez ennyit tud max, vagy hibás a program? 150-ig viszont baromi pontos szerintem, mérőszalaggal ellenőriztem. Mellékelem a csodaprogramot. A leírása szerint 2cm-400cm a hatótávja.#include <TM1638.h>
// define a module on data pin 8, clock pin 9 and strobe pin 7
TM1638 module(14, 12, 13);
// defines pins numbers for ultrasound sensor
const int trigPin = 5;
const int echoPin = 16;
// defines variables
long duration;
int distance;
void setup(){
pinMode(trigPin, OUTPUT); // Sets the trigPin as an Output
pinMode(echoPin, INPUT); // Sets the echoPin as an Input
//Serial.begin(9600); // Starts the serial communication ellenőrzésképpen
}
void loop()
{
digitalWrite(trigPin, LOW);
delayMicroseconds(2);
// Sets the trigPin on HIGH state for 10 micro seconds
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);
// Reads the echoPin, returns the sound wave travel time in microseconds
duration = pulseIn(echoPin, HIGH);
// Calculating the distance
distance= duration*0.034/2;
//kiiratas
module.setDisplayToDecNumber(distance,0,true);
delay(100);
} -
Sanki
addikt
Ez nem akart működni, másik lett.
Itt ahogy hozzáérintem a D0 pinhez az 5V-os ágat egyből megnövekedik a fényerő, viszont ahogy elveszem a D0-ról az 5V-ot nem megy vissza. Mit kellene még belerakni?#include "FastLED.h"#define NUM_LEDB1 3#define LED_TYPE WS2812#define COLOR_ORDER GBRCRGB leds1[NUM_LEDB1];#define LEDB1 D2int inPin = D0;int val = 0;void setup() {pinMode(inPin, INPUT);pinMode(LEDB1, OUTPUT);Serial.begin(115200);FastLED.addLeds<LED_TYPE, LEDB1, COLOR_ORDER>(leds1, NUM_LEDB1).setCorrection(TypicalLEDStrip);}void loop() {// val = digitalRead(inPin);Serial.println(inPin);if (digitalRead(inPin) == HIGH) {{FastLED.setBrightness(70);for (int i = 0; i < NUM_LEDB1; i++ ){leds1[i] = CRGB(255, 255, 255);}FastLED.show();}}else {{FastLED.setBrightness(20);for (int i = 0; i < NUM_LEDB1; i++ ){leds1[i] = CRGB(255, 255, 255);}FastLED.show();}}delay(500);} -
gyapo11
őstag
Ha már elhajlott az érintkező, az azt jelzi, hogy nem elég erős anyagból készült, a visszahajlítgatás nagyon esetleges eredményű lesz.
Meg lehet próbálni erősebb áramra tervezett kábelt venni közepesen nevet szerzett kínai gyártóktól, mint pl. Ugreen, Baseus, és nyilván olyat, aminek az adat érintkezői is be vannak kötve. -
Sanki
addikt
12V volt még nem tudom mennyire lesz pontosan 12V (autóba szeretném kipróbálni plusz világításnak, még nem mértem ki és nem találtam ki honnan viszem/hozom majd a 12V-ot).
Na valami ilyesmi a kód eddig:
#include "FastLED.h"#define NUM_LEDB1 3// #define NUM_LEDB2 3#define LED_TYPE WS2812#define COLOR_ORDER GRBCRGB leds1[NUM_LEDB1];// CRGB leds2[NUM_LEDB2];#define LEDB1 D2// #define LEDB2 D4const int EXT12V = 3;int ext12vState = 0; // current state of the buttonint lastext12vState = 0; // previous state of the button//_____________________________void setup() {pinMode(EXT12V, INPUT_PULLUP);Serial.begin(115200);FastLED.addLeds<LED_TYPE, LEDB1, COLOR_ORDER>(leds1, NUM_LEDB1).setCorrection( TypicalLEDStrip );// FastLED.addLeds<LED_TYPE, LEDB2, COLOR_ORDER>(leds2, NUM_LEDB2).setCorrection( TypicalLEDStrip );}void loop() {ext12vState = digitalRead(EXT12V);if (ext12vState != lastext12vState) {if (ext12vState == HIGH) {// if the current state is HIGH then the button went from off to on:FastLED.setBrightness(90);for (int i = 0; i < NUM_LEDB1; i++ ){leds1[i] = CRGB(255, 255, 255);}FastLED.show();} else {FastLED.setBrightness(5);for (int i = 0; i < NUM_LEDB1; i++ ){leds1[i] = CRGB(255, 255, 255);}FastLED.show();}delay(50);}lastext12vState = ext12vState;} -
Persze, megoldható, ha poll-ozod a külső jelet, mert semmi más dolga nincs a kontrollernek, illetve nem feltétel az azonnali reagálás, egyéb esetben interruptot szoktunk ilyen célra használni.
Stepdown konverter nem való ilyen célra, ha ismert a külső jel feszültsége, egy szimpla ellenállásosztó elég hozzá (pl. 15k + 5k), ha biztosra akarsz menni, egy 3,6V-os zener diódát is tehetsz mellé, ha megszaladna a 12V külső jel, de ezzel az osztóval a D1 mini-nek 20-22V-ig semmi baja nem lesz. -
Sanki
addikt
Wemos d1 mini-nek lenne egy "egyszerű" feladata: alapból bekapcsolás után folyamatosan kellene világítania ~3 db ws2812 ledet ~5-10%-os fényerővel.
Viszont arra lenne szükségem, hogyha külső forrásból kapna egy jelet (ez a jel 12V lenne, de van step down konverterem, amivel tudom csökkenteni), akkor a fényerő növekedjen meg ~75-100%-ra.
Ez sima digitalread-del megoldható lenne (if - else függvénnyel)? -
válasz
gyapo11
#14757
üzenetére
Igen, a microusb kábel / csatlakozó két dologtól tud tönkremenni,
1. ha használjuk
2. vagy ha nem.Általában egy ilyen elromlott microusb csatlakozónak egy kis plusz időt lehet adni a csatlakozó finom összenyomásával. Ha nem a kábel tört meg, ez általában segíteni szokott. Ha mégsem, akkor egy tűvel benyúlni és felhajlítani a kontaktusokat.
-
#Tankblock: a 16 lábú ic sérteténnek tűnik
Most rádugtam a laptopra az ESP8266-os lapot, és ott sincs már port az eszközkezelőben. Valami gebasz van. 2 napja pedig az ment normálisan, írt neki portot is.
Akkor letörlöm az egész arduinót, újratelepítem, aztán meg lesz valami.
szerk: hoztam egy xiaomi teleontöltős kábelt, és van port minden lapnál... akkor ez a nyamvadék kábel a baj.
Működik a Wemos lap is. Pedig ezzel arövid kis fehér kábellel használtam régebben, biztos megtört valahol. -
-
-
Kérnék egy kis segítséget. Van egy Wemos D1 R2 v2.1.0 lapom. Anno használtam már, akkor működött normálisan, majd a motorvezérlő elfülstölt. Most kéne a lap másra, ultrahangos távolságmérésre.
Kezdtem volna a sima led villogtatással, de nem bírok rá feltölteni programot. A laptophoz csatlakozik, a 3 kék led világít rajta, eszközkezelőben megjelenik com3, com4 port. Program feltöltésnél hibát ír az Arduino,
[kép]
Most elszállt benne valami hardver, amikor a motorvezérlő elfüstölt, vagy csak valami szoftveres gondja van?
Az Arduino-ban Wemos Lolin d1 r2 & mini eszköz van kiválasztva, de pórbáltam másikat is, ugyanezzel a hibával elszáll. Másik porttal is.
Eszközkezelőben azt írja a két portra a Win10, hogy Szabványos soros csatlakozás Bluetooth kapcsolaton keresztül. Ez is fura, mert másik lapnál nem ezt szokta.
A Wemos wifi-je be van kapcsolva, bluetooth-on nem látom. -
válasz
JozsBiker
#14750
üzenetére
Hát ha fixre szeretnéd rögzíteni, akkor a tűsort ki kéne rajta cserélni egyenesre és úgy fixre beforrasztani, vagy jelen formájában egy 90°-ban elhajlított hüvelysorba dugni. Más megoldás esetleg beragasztani valahová és szalagkábellel bekötni, de az nem valami elegáns.
-
-
Janos250
őstag
-
Janos250
őstag
Ezek a könyvtárak hol vannak?
#include <sys/mount.h>
#include <dlfcn.h>
#include "inkview.h"
Abban a lefordított fájlban?
Mert akkor csak olyan rendszerrel tudod lefordítani, amin azt is fordítotték.
Nyelvi szempontból semmi különös nincs benne, akár egy ESP32 alá is simán le lehetne fordítani, de - úgy látom - vannak benne spéci dolgok (pl. karakterek kezelése), azok - gyanítom- egy adott rendszerhez vannak, mert azok nem részei a nyelvnek.
Akkor muszáj ahhoz fordítani. -
gyapo11
őstag
-
Sziasztok! Offtopik kérdésem van: Ezt a forrást mivel/hogyan tudnám lefordítani? A topikhoz annyiban kapcsolódik, hogy ARM cpu van az ebook-reader-ben, amire szeretném ezt a kis appot lefordítani, és tudom, hogy itt vannak többen, akik láttak már C fordító környezetet közelebbről
EZT találtam, mint lehetséges forrást az SDK-hoz... -
PC4200
tag
Na írom is
Arduino UNO r3-al szeretném megoldani.
mivel ez régi autó így nem kell nagyon mélyre menni semmivel sem.
nincs can bus nincs ecu , immo stb
a központi zár ki-be nyitását illetve a motor indításás és leállítását szeretném távirányítóról működtetni.
célom az lenne hogy kb 50 m-ről tudjak neki parancsot adni. az se baj ha kevesebb.
lehet kapni komplett ilyen szettet pageres távirányítóval. ahhoz hasonlót akarok csak házilag
A távirányító alatt értek egy közönséges gépjármű távirányítót. nem pont azt akarom használni de kb olyan méretű lenne ideális
Köszönöm szépen -
gyapo11
őstag
Nyomógombbal szeretnék bekapcsolni egy 230 V-os lámpát, amit az arduino vezérel, és idő után lekapcsol. Mindezt kikapcsolt állapotban minimális fogyasztással.
A legkézenfekvőbb a relé, nyomógomb egy pillanatra áthidalja, tartó áramkör vagy az arduino meghúzva tartja, idő után lekapcsolja.
Működik ez optocsatolóval és triakkal is? Tudtok mutatni ilyen rajzot? -
dew28
aktív tag
Én azt hittem valóban irányítani szeretnéd (gáz, fék, kormány stb)
Detto.
Ha központi zárat, meg ülésfűtést szeretnél távolról kapcsolni, ahhoz elég lenne egy-egy ESP8266 az autóba és a távirányítóba, a kettő között WiFi kapcsolattal.
50m-re nem biztos#14731 PC4200
Ha leirnad a kokret feladatot, jobban tudnank segiteni. Az ado reszet is szeretned epiteni? vagy az egy 433MHz taviranyito? Biztos, hogy kell MCU? -
válasz
PC4200
#14731
üzenetére
Csak "Arduino" nevű kontroller létezik vagy tíz féle, ehhez jön még több tucat Arduino IDE-be integrált vezérlő, mint az ESP-k, meg különböző ARM alapú lapok. Szóval ez így nem szűkítette le.
Arduino alatt az UNO-ra gondolsz?
Az sem volt eddig világos, hogy "távirányítás" alatt mit értesz. Én azt hittem valóban irányítani szeretnéd (gáz, fék, kormány stb) de a 3 gomb alapján nem ez a terv. Akkor mi?
Ha központi zárat, meg ülésfűtést szeretnél távolról kapcsolni, ahhoz elég lenne egy-egy ESP8266 az autóba és a távirányítóba, a kettő között WiFi kapcsolattal. -
dew28
aktív tag
válasz
PC4200
#14702
üzenetére
Ilyenre szerintem erdemesebb lehet a dron vilagbol ismertebb Flysky vevo.
Az FS-X6B szerintem jelenleg a legjobb vevő a Flysky távokhoz. Két antennás, cserélhető, tud 18 csatornát i-BUS-on, kicsi, könnyű, van fail safe és telemetria, rendelkezik felfogatási ponttal és alig kerül 3.000 forintba, ennél nem is kell több. Sokan szoktak aggódni a hatótávon, ezért kerestem erre egy videót, amiben az X6B-t és az IA6B-t tesztelték. Az eredmény 2.3 kilométer lett, szerintem ez mindenkinek bőven elég. Nekem másfél év alatt egyszer volt jelvesztésem, akkor is azért, mert egy sérült - propeller levágta - antennával repkedtem, és 400 méteren megszakadt a jel. Azért ez még így is elég durva hatótáv szerintem.
(via [link] ) -
#14721
Janos250
őstag
JulianSinulf
#14717
Janos250
őstag
válasz
JulianSinulf
#14717
üzenetére
Gyártottam én is régebben positiv20-al, kék fóliával/printerrel, NYÁK lapra tussal rajzolva, miegymás, de meguntam.
Bár már eszembe jutott, hogy a positiv20-as lapot lézergravírozóval levilágítani, tulajdonképpen jó lehet. Vagy a lézergravírozó feje helyett felrakni a "fúrót" ami persze inkább maró, és azzal a kontúrokat kimaratni. De ugyanígy a lyukakat is ki lehet fúratni, de a lyukgalvanizálás az amatőr szinten lehetetlen. Odáig jutottam, hogy megrendeltem hozzá a fejet, de úgy érkezett meg, hogy az egyik furatban nincs menet. Kaptam 10 $ bánatpénzt, de a fejet még azóta se raktam fel. Nem is nagyon használom, mert nagyon füstöl, így csak szabadban, vagy jó szellőzéssel, elszívással lehet jól használni.
Csak amikor lemegyek vidékre, ott játszadozom vele.Azért tíz darab, mert a tíz ugyanúgy 5 $, mintha egyetlen darabot rendelek. Akkor már legyen tíz, hátha valamire jó lesz. Jelenleg is van pár elfekvő panel, de kenyeret nem kér, egyszer még jó lehet.
Elég nagy a padlás. -
Dißnäëß
nagyúr
Sziasztok, ez volt már ?
-
#14718
JulianSinulf
őstag
its_grandpa
#14713
JulianSinulf
őstag
válasz
its_grandpa
#14713
üzenetére
Erre való egy jó mikroszkóp, mely közel hozza a kis dolgokat
-
#14717
JulianSinulf
őstag
Janos250
#14715
JulianSinulf
őstag
válasz
Janos250
#14715
üzenetére
Ilyet én legyártok itthon.
Igaz, nincs rajta lakk és felirat, bár a felirat még éppen megoldható. Minimális szinten.
Amatőr szinten tökéletesen megfelel.
Természetesen sokkal kevesebb idővel jár, ha az ember rendeli és míg vár az elkészülésére, addig mást tud csinálni.
10 db esetén szerintem már nem minősül amatőrnek. -
-
#14715
Janos250
őstag
its_grandpa
#14713
Janos250
őstag
válasz
its_grandpa
#14713
üzenetére
A 12F-eket én is forrasztgattam, a "fehér" panelokra (még mindig van néhány ilyen üres panelom), de annak nagyobb a lábtávolsága, mint az ESP32-nek. Persze, egy drónnál (is
) lényeges a méret, de nálam csak olyan használatok fordulnak elő, ahol tökmindegy mekkora, sőt, ha nagyobb, könnyebb vele bánni. Régen kevés panelt csináltam, mert macerás volt. Fekete szalaggal ragasztottuk az átlátszó fóliát 2:1-ben, aztán ment a fotóshoz, majd a panel gyártóhoz, akik igen erőteljesen megkérték az árát. Nem is igen gyártattam, inkább univerzális panelokra raktam az alkatrészeket, és madzaggal összeforrasztgattam őket. Meg a dugdosós panelon csináltam. Aztán az Eagle ingyenes verziójával csináltam pár panelt, amit itthon legyártattam, de többnyire maradt a vezetékes forrasztgatás, amatőr szinten ez is megteszi.
Aztán mostanában rákaptam az easyEDA programra.
Online bejelentkezek, megrajzolom a kapcsolási rajzot, majd egy gombnyomás, és PCB készítés. Persze ide csak felhányja - szokás szerint - az aljára az alkatrészeket, nekem kell elhelyeznem, és a vékony vonallal légvonalban bejelölt összekötéseket megcsinálni. Állítólag nagyon gyenge az autoroute funkciója, én nem is használom. Aztán amikor kész, egy PCB rendelés gomb, és átirányít a jlcpcb oldalra, ahol már minden be van jelölve, nem érdemes változtatni. Aztán fizetés. Pár hónapja még 5 panelért fizettem 5 $-t, de most már 10 db. 5$. Kiválasztom a szállítási módot az éppeni sürgősség, és a "mennyit szánok rá" függvényében, mert a szállítás elég drága, ugyanis ezeknek a paneloknak bizony van súlyuk.
A legutóbbi rendelésemnél kettő 10x10 cm-es panel 10-10 db, így a gyártás összesen 10 $, de a szállítás 20 $, viszont a múltkor is 8 nap alatt megjött. Ha meg ráér, akkor jöhet a lassabb, olcsóbb szállítás. Leggyorsabb a DHL, de az jócskán megkéri az árát.
Ezeket nem is neked írtam, hanem azoknak, akik foglalkoznak amatőr szinten ilyesmivel. Én saját tapasztalatok alapján nagyon javasolom a panel gyártását, nagyon megkönnyíti az ember dolgát, sokkal kevesebb hibalehetőség, több sikerélmény, mint ha dugdosnánk. A dugdosós panelon![;]](//cdn.rios.hu/dl/s/v1.gif)
!
Ui.:
A drónnál RTK GPS-t használsz, vagy csak simát?
Ha csak simát, mekkora a visszatérési pontossága? -
#14714
Aryes
nagyúr
its_grandpa
#14713
válasz
its_grandpa
#14713
üzenetére
-
its_grandpa
tag
válasz
Janos250
#14712
üzenetére
Én forrasztgatok, főleg 12F-et, csak körben kell. A modulok túl nagyok, rajtuk az usb csatlakozó meg mindenféle "felesleges" ic
ami csak a kód feltöltés miatt kell.
Az ESP forrasztása nem nehéz, utolsó forrasztási küzdelmem a drónom zárlatos FET-jének cseréje volt, arra ment el idő gazdagon. A sot-32 tok mérete 1,2*2,8 mm, a 3 láb még ennél is kisebb helyen van. -
Janos250
őstag

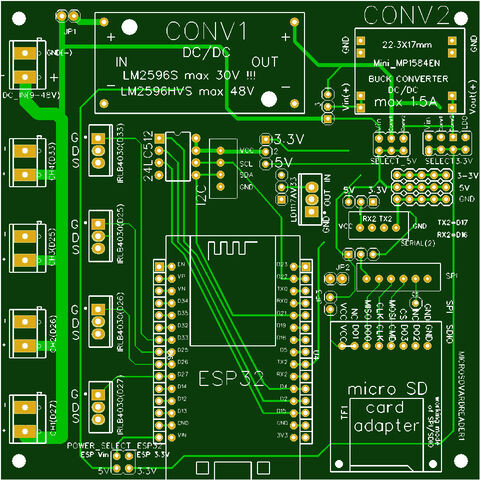

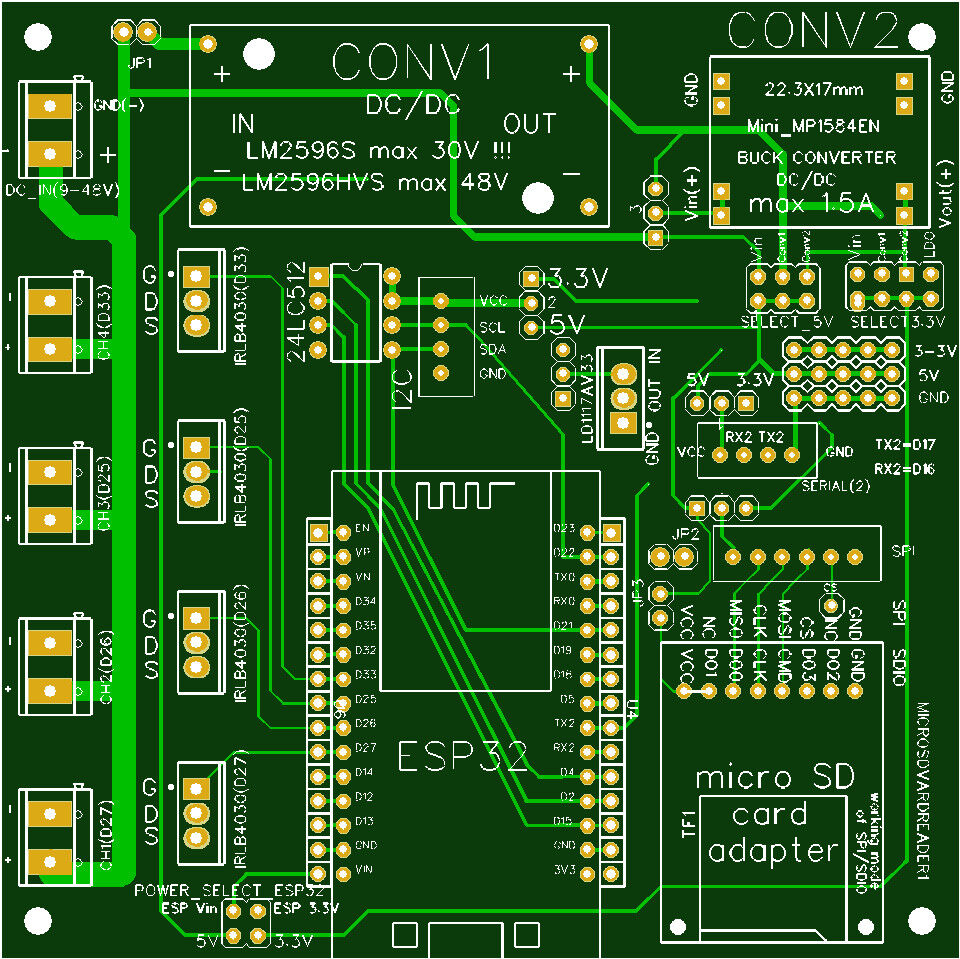

Már fúrják a legújabb panelomat
Van rajta 4 FET, EEPROM, SD kártya csatlakozó, I2C, SPI, SERIAL csati, 2 konverter (hogy 48 V-ot is tudjon), csomó adatláb csatlakozó, minden jumperelhető.
4 csatornás fűtést fog szabályozni. A mért hőmérsékleteket WiFi-n kapja, az alapján szabályoz, és logol az EEPROM-ba is, meg SD kártyára is.
10x10 centis, darabja fél $ (150 Ft) + szállítás, ami persze nem kevés, de ennyibe itthon egy Jó reggelt kerül.
Remélem, nem rontottam el semmit, mert akkor rendelhetem újra.
link -
PC4200
tag
Sziasztok.
Van egy projektautóm .
Egy régi w124 es merci.
Ebbe készítek arduino uno r3 távirányítású vezérlőt.
Nemrég kezdtem az arduinoval. Még elején járok úgyhogy elnézést a kezdetleges kifejezéseimért
A távirányítás részében kérném segítségeteket.
Olyan adó vevő párosra lenne szükségem ami 50 m hatótávval rendelkezik.
Nincs szükség oda vissza komunikáló párosra
Nincs ötletem mik jöhetnek szóba.
Segítséget előre is köszönöm.
Üdv
Nem értetted meg a lényeget.
Működik a Wemos lap is. Pedig ezzel arövid kis fehér kábellel használtam régebben, biztos megtört valahol.
Mondjuk ezzel sem biztos, hogy menni fog.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
!
Új hozzászólás Aktív témák
Hirdetés
ekkold- Mibe tegyem a megtakarításaimat?
- AMD K6-III, és minden ami RETRO - Oldschool tuning
- Borotva, szakállnyíró, szakállvágó topic
- Debrecen és környéke adok-veszek-beszélgetek
- Gyúrósok ide!
- Dacia topic
- Xiaomi AX3600 WiFi 6 AIoT Router
- Házimozi belépő szinten
- LEGO klub
- Hisense LCD és LED TV-k
- További aktív témák...
- AMD Ryzen 7 7700X - Új, 1 év garancia - Eladó!
- Apple Watch ultra 2 49mm Natur Titanium, Új, 1 év Apple garanciával
- Gamer PC - R5 5600, RTX 3060 és 16gb RAM + GARANCIA
- HP Zbook 14 laptop (14FHD/I7-G5/8GB/128SSD/MagyarVilágítós)
- Jó áron ÁRON ELADÓ! Üzleti HP Elitebook 1040 G9 Laptop! / i5-1245U 16GB 256GB
- DELL PowerEdge R730xd 16LFF+2SFF rack szerver - 2xE5-2680v3,64GB RAM,4x1GbE,H730 RAID v ZFS
- BESZÁMÍTÁS! AOC 24P1 24 FHD 60Hz 5ms monitor garanciával hibátlan működéssel
- Keresem : Lenovo Legion 5 16IRX9 83DG0037HV
- HGST HUH721010AL5200 10TB 7.2k SAS HDD, DELL branded, nettó 38000Ft + ÁFA, 1 év garancia
- Felújított szerverek, storage-ok, hálózati eszközök Enterprise szinten, minden gyártótól
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
