Arduino hardverrel és szoftverrel foglakozó téma. Minden mikrovezérlő ami arduinoval programozható, és minden arduino program, board, és hardverrel kapcsolatos kérdések helye.
Új hozzászólás Aktív témák
-
-
Izeka82
csendes tag
Köszönöm mindenkinek a hozzászólást!
Azt hiszem találtam egy nagy hibát az összeállításomnál. Egy kis multiméterrel mérve sleep módban 7-10mA a fogyasztása az egésznek, de ha közben elveszem a tápot az nrf24l01-től, akkor drasztikusan csökken a fogyasztás, kb 200-300μA-re. Azt hiszem ezzel kell kezdenem valamit, és akkor már jó is lesz a jelenlegi megoldásom. -
_q
addikt
válasz
nyirzoz
#12089
üzenetére
Az szuper, így mondjuk nincs jelentősége tényleg a DC-DC konverternek, mert a napelem úgy is tölti. MQTT-hez mit használsz? Raspberry-n futtatod? Ez lenne a következő lépés amire gondoltam, hogy valamilyen módon nagyobb adatbázisban tárolnám az adatokat.
Jelenleg az ESP32-n egy tömbbe gyűjtöm az adatokat, ahova max 1 napnyi adatot tudok eltárolni. Jó lenne, ha ennél több adatról is lenne információ. MQTT és nodered-ről olvastam eddig, mint opció, de mint a kettőhöz kell egy rpi, amihez meg eddig nem volt szerencsém, de gondolom a leírások alapján belehet üzemelni utánajárással.
-
-
_q
addikt
válasz
nyirzoz
#12085
üzenetére
Napelem mennyit tud tölteni egy átlagos napon?
Megnéztem én 6V 1W-osat vettem, viszont mivel így is egész jól bírja, ezért nem tettem rá, pedig nem sokból tartana.
(#12084) aryes
Nem töltök rá és úgy bír fél évet. Fél év után lemegy asszem 2.85 V alá, ilyenkor a TP4056-al töltés helyett kiszedem és az opus BT-vel feltöltöm, majd megy vissza és megint fél évig nincs semmi teendőm vele. -
_q
addikt
válasz
DigitXT
#12081
üzenetére
Mind a kettő, értékelésekben is megmérték és én is megmértem egy opus BT-vel. 3200-3400 mAh-t tudott mind a kettő, amit vettem. [link]
11.11 akcióban 2 db vásárlásával 750 Ft-ból is kihozható darabja.
(#12080) nyirzoz
Nekem is így néz ki, a napelemet nem kötöttem rá. Viszont az aksi és az ESP közé ment a DC-DC konverter. Te miért nem tettél oda? Ki tudnád tolni vele a működési időt. -
_q
addikt
TP4056-on és egy buck boost dc-dc konverteren keresztül. Tölteni mondjuk külső töltővel szoktam, a TP4056 csak azért van ott, mert akartam napelemet is rá, illetve arról tölteni USB-n keresztül. Jelenleg nem szükséges, hogy ott legyen, de a lehetőség adott tovább fejleszteni.
-
_q
addikt
válasz
Izeka82
#12060
üzenetére
ESP32-vel mérek hőmérsékletet és páratartalmat, 5 vagy 10 percenként ébresztem alvó módból és Wifi-n küldöm tovább az adatokat. 1db 18650-es aksiról (aliról rendeltem 1000 Ft 3400 mAh) 6 hónapot működik. Erkélyen van, így nem a legpontosabb eredményt adja (ház hője miatt), de közelítésnek jó. Ez az aksi szempontjából azt jelenti, hogy a ház hője miatt nem fog -20 fokba kerülni az aksi, de -5 fok már biztos volt és így decembertől május/júniusig működött (4.2 V -> 2.85 V). Tehetsz rá napelemet, ami tovább tölti napközben.
-
vargalex
félisten
válasz
gyapo11
#12075
üzenetére
Akkor már nagyon közel vagyunk az ESP8266 deep sleep fogyasztásához (ha túl nem léptük), így felesleges vacakolni vele. Az rf modult és a hőmérőket szerintem nyugodtan lehet GPIO-ról hajtani (én is azt teszem), így csak akkor terhelik a tápot, ha nincs deep sleep. Sőt, ha ESP8266, akkor nyilván az RF modul is felesleges...
-
gyapo11
őstag
válasz
vargalex
#12068
üzenetére
74VHC123AFT akadt elsőre a kezembe, 4 μA standbyban. Mos fet szintén pár μA lehet. De nem is csak az arduino fogyaszt, mert mi van az rf modullal és a hőmérőkkel ha a táp rajtuk van, és még ott van a táp konverter modul alapárama is. Legyen mondjuk 10 μA, az 2000 mAh kapacitást feltételezve 240000 óra, ami 27 év készenlét. Persze ez se igaz, mert mérni kell az időt ami valami oszcillátorral meg számlálóval megy, szóval több lesz azért a fogyasztás.
-
blountex
senior tag
Sziasztok!
Egy kis segítséget szeretnék kérni.
Gondoltam csinálok egy fireworks led lampet.
Be is szereztem az ATmega328P Nano V3 Controller Board-ot és hozzá a neonpixel ringet.
Először úgy voltam megforrasztom a dolgot.
A piros vezeték ment mind a két helyen az 5 V-ban
A fekete vezeték ment a GND-be mind a két helyen.
A zöld vezeték meg az gyűrűn a input data-ba a boardon meg a D6-hoz csatlakoztatva.
Érdekes hogy amikor a számítógépre dugtam a boardot és a GND be volt kötve a board és a gyűrű között akkor nem világított maga a board, ha pedig nem volt közte kapcsolat akkor a boardon megjelent a piros led.Először ezt a videot néztem és itt a bekötés elég szarul van mutatva:
[link]
Találtam egy másikat ami már jobban elmutogatja és ráadásul a codeot is mutatja hogyan töltse rá az ember a boardra.

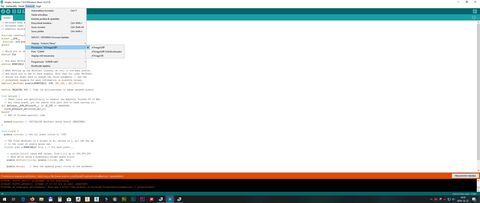

[link]Csak hogy hiába választok ki mindent a video szerint majd az eszközök és az alaplapnál az arduino nano - atmega328p-t, feltöltéskor hibát ír ki. Ellenőrzésnél minden ok.
Ötlet?
köszi -
válasz
Janos250
#12058
üzenetére
Köszönöm a tippet. Új hibaüzenetet sikerült generálni a megváltoztatott paraméterekkel.
Az új sor amire átírtam így néz ki:HardwareSerial Serial2(1);Az új hibaüzenet, így kezdődik:
C:\Users\user\AppData\Local\Temp\arduino_cache_865413\core\core_d73a6200657d7379503ea2a7c120a007.a(HardwareSerial.cpp.o):(.bss.Serial2+0x0): multiple definition of `Serial2'
sketch\center_controller.ino.cpp.o:(.bss.Serial2+0x0): first defined here
collect2.exe: error: ld returned 1 exit statusEz után megint elkezdi, hogy többszörös könyvtárak találhatók.
-
gyapo11
őstag
válasz
Tankblock
#12063
üzenetére
Fetre szavazok én is, nem kell altatni, hanem 5 percenként rákapcsolni a tápot. Elindul, mér, adatot küld és kikapcsolja magát. Fet vezérléséhez cmos ic-k. Így két mérés között nem fogyaszt az arduino, az rf modul, a hőmérő, a táp konverter, csak a cmos ic-k meg a nyitott fet.
-
Izeka82
csendes tag
Köszi a hozzászólásokat!
Megfontolom, és átnézem mit tudok tenni. Azt hiszem van itthon 3.3V-os arduinom is még, helyem van akksinak, mert még nincs semmi doboz. Ledeket már leforrasztottam róla, illetve az altatás is megy, csak 5 percenként ébred fel, mér, és küldi is. 18650-re csak a könnyebb töltés miatt gondoltam.
Amúgy igen, ez egy kültéri mérő lenne erkélyre, ha elkészül egyszer
Mert már jó pár éve készül, úgy fél évente pár napot rááldozok
Valahol még napelemem is van, csak azt fizikailag nem tudom elhelyezni sehol sajnos.
Ha már el tudok jutni addig, hogy egy hónapot kibírjon, akkor örülni fogok -
válasz
zsolti_20
#12061
üzenetére
Es olvastam rola meg egy dolgot de ebben nem vagy ok biztos megkell h erositsek a tobbiek, de mintha valaki leforrasztotta volna a 3.3v konvertert az arduino alaplapjarol ezzel is sporolva.
Ennek azért van értelme, mert a gagyibb regulátoroknak nagy a nyugalmi/földáramuk, így érdemes kicserélni, ha sok a deep sleep.
-
-
Tankblock
aktív tag
válasz
Izeka82
#12060
üzenetére
Hello,
Több megoldás is van erre a problémára.
8MHz állítsd be a belső órát,
Amint lehet deep sleep
Ami fogyasztó nem kell azt kapcsold ki - MOS FET el szakítsd meg a táp vonalat.
LEDek, feszültség konverterek kiforrasztására javaslom, sztem step up sem feltétlenül kell.Nekem egy AtTiny13A van a projectem elején és ezzel egy évben 2x töltöm a 2 db 18650 cellát, 5 percenként mérek és MQTTbe Wifire ESP8266-val..
-
válasz
Izeka82
#12060
üzenetére
zsolti_20 kolléga jó helyen keresgél, le szokták forrasztani a regulátort és egyéb felesleges alkatrészeket, de ezzel nem nyernél túl sokat, mert a nagy energiaveszteség nálad a stepup converternél jelentkezik főleg. Egy akksi ha (legoptimálisabb esetben) 2400mAh között tud leadni, ez konvertálás után 1200-ra csökken, ha figyelembe vesszük a kb 75%-os hatásfokot, akkor jó, ha max. 900mAh töltést ki tudsz szedni az akksikból.
Én először is a lapot cserélném 5V tápfeszültségű helyett 3V3-asra, az nrf modul úgyis 3V3 tápot igényel, a másik kettőből is lehet szerintem 3V3-ast kapni, ha éppen nem máris olyat használsz.
Két cella helyett én 3db-ot kötnék sorba, és egy boost-buck konverterre kötném. Igaz, hogy ezeknek a konvertereknek se túl jó a hatásfoka, de eleve optimálisabb tartományban fog dolgozni, ezért valószínűleg több mint 2x annyi ideig fog működni. Vagy 4db-ot sorba kötve egy jó hatásfokú (90+%) buck konverter is szóba jöhetne, feltéve persze, hogy van hely ennyi akksinak.
Li-ion akksiról én lebeszélnélek, mert ha jól értelmezem ez egy kültéri időjárás-állomás, a li-ion akksik pedig se a tűző napot, se a fagyot nem tolerálják túl jól.
Esetleg gondold át, hogy egy attiny85 5(6)db lábára nem lehet-e kiosztani a perifériákat, van belőle olyan, ami 2,5V tápfeszültségtől már stabilan működik, esetleg 3celláról konverter nélkül megpróbálni üzemeltetni. -
zsolti_20
senior tag
válasz
Izeka82
#12060
üzenetére
18650-re akkor erdemes atterni ha megbizhato forrasbol tudsz vasarolni 3000mah akkumulatort. Ketto ilyet parhuzamba kotve mar kapsz 6000mah-t.
Javasoltak itt a forumon regebben hogy az orajelet lejebb lehetne venni 10mhz kornyekere vagy lejebb ha meg stabil.
Olvastam nemreg hogy az arduinonak van alvas funkcioja igy ha 5 percenkent ebreszted fel azzal is sokat sporolsz.
Ami van vilagito led az arduinon vagy egyeb alkatreszzeken lekell forrasztani mert csak foloslegesen fogyasztanak.
Es olvastam rola meg egy dolgot de ebben nem vagy ok biztos megkell h erositsek a tobbiek, de mintha valaki leforrasztotta volna a 3.3v konvertert az arduino alaplapjarol ezzel is sporolva. De nem tudom ennek mennyi ertelme van hisz szukseg van a 3.3v-ra az nrf modul miatt, es ha elkezdessz hasznalni egy kulonallo 3.3v konvertert akkor lejet hogy ugyan ott vagy.
Ha nem olyan fontos a hatotav akkor allitsd az nrf modult MIN-re ezzel fogyaszt a legkevesebbet.
Ha fix helyen van esetleg egy kisebb napelem ami tudja tolteni, vagy veszel ket power bankot amit cserelgetsz.
-
Izeka82
csendes tag
Sziasztok!
Van egy arduino pro mini, amire van kötve egy nrf24l01 rádió, egy dht22, és egy bmp085. 5 percenként mér és küldi az adatokat.A tápellátás 2db NiMh akksi és egy stepup converterel van meg az 5V. Mysensors lib-et használom, a mérések között altatva van, minden ledet leforrasztottam, és csak 1 hétig bírja. Lidl-is 2400mAh akksik. Hogyan lehetne az üzemidőt kitolni? Esetleg 18650-es akksikkal? -
Janos250
őstag
Nem találok most rá jó leírást, mert a Google egyre használhatatlanabb :-(
Sorra olyan oldalakat hoz előre, amelyből valamelyik keresett szó hiányzik, de ezt legalább jelzi is, meg reklám oldalakra irányít.
Az egyes portok default pinjei itt vannak:
https://circuits4you.com/2018/12/31/esp32-hardware-serial2-example/
Az UART rx,tx a GPIO9, GPIO10-et használja, tehát át kell irányítani, mert az SPI flash kezelés is használja ezeket a pineket.Valamint: "The three serial ports on the ESP32 (U0UXD, U1UXD and U2UXD) 3.3 V level. They are called UART0, UART1 and UART2.
UART0 is normally used by the serial monitor. UART2 (Serial2) is available on the GPIO pins 16 (RxD2) and 17 (TxD2). UART1 is connected to GPIO 9 and 10, but these are not available because they are connected the integrated SPI flash. Fortunately ESP32 has multiplexing features, and so pins can be changed in code. This can be done with the begin command: Serial1.begin(9600,SERIAL_8N1, 21, 22);. With this command we define GPIO pin 21 for RxD1 and 22 for TxD1."
http://www.weigu.lu/microcontroller/tips_tricks/esp32_tips_tricks/index.html -
-
Janos250
őstag
-
válasz
Tankblock
#12052
üzenetére
Szia!
Így néz ki a forrás eleje:
#define FASTLED_ALLOW_INTERRUPTS 0#include <FastLED.h>#include <WiFi.h>#include <WiFiClient.h>#include <ESPmDNS.h>#include <Nextion.h>//kijelző konfigHardwareSerial Serial2(2); // Activate Serial communication 2 on ESP32 (RX=GPIO16 and TX=GPIO17)Nextion myNextion(nextion, 9600); //create a Nextion object named myNextion using the nextion serial port//wifi kapcoslódási adatokconst char* host="ESP32_controller";const char* ssid="------";const char* wifi_jelszo="------";//ablak nyitas erzekelo valtozokint ablakPIN1=12; //ablak1 nyitás érzékelő PIN//mozgaserzekelo valtozokint mozgasPIN1=14; //erzekelo1 PINEz pedig a hibaüzenet:
Többszörös könyvtárak találhatók ehhez: "FastLED.h"
Használt: C:\Users\User\Documents\Arduino\libraries\FastLED
In file included from C:\Users\User\Documents\esp32\source_code\center_controller\center_controller.ino:6:0:Többszörös könyvtárak találhatók ehhez: "WiFi.h"
C:\Users\User\Documents\Arduino\libraries\Nextion/Nextion.h:5:28: fatal error: SoftwareSerial.h: No such file or directory
Használt: C:\Users\User\AppData\Local\Arduino15\packages\esp32\hardware\esp32\1.0.4\libraries\WiFi
compilation terminated.Nem használt: C:\Program
Többszörös könyvtárak találhatók ehhez: "ESPmDNS.h"
Használt: C:\Users\User\AppData\Local\Arduino15\packages\esp32\hardware\esp32\1.0.4\libraries\ESPmDNSTöbbszörös könyvtárak találhatók ehhez: "Nextion.h"
Használt: C:\Users\User\Documents\Arduino\libraries\Nextion
exit status 1
Hiba a(z) ESP32 Dev Module alaplapra fordításra.A wifi.h-ből csaj 1 van, az arduino library közül töröltem.
A softwareserial probléma is ismerős, ott a nextion.h-ból kell kommentelgetni jó pár helyen, hogy ne software serial legen, hanem az ESP32 hardveres 2. serial lábai legyenek megszólítva közvetlenül.#Janos250 (12043): ha csak a nextion library-t hagyom benne, és a többit kikommentelem, akor is a töbszörös könyvtárra hisztizik a program.
-
Tankblock
aktív tag
Szia,
bemásolnád mi a hiba?
Nekem van projectem, igaz nem használok Arduinot, hanem ESP-idf et c++ szal.
CSak nyitottam egy plusz UART ot és megnéztem mit kell küldeni a Nextionnak, és fut két task, egy Tx és egy Rx... MQTT-n keresztül megy a villanykapcsolók és egy BMP280 szenzor adatokat tolok át meg vissza....#define TXD_PIN (GPIO_NUM_17)
#define RXD_PIN (GPIO_NUM_16)
#define nUART (UART_NUM_2)void initNextion() {
const uart_config_t uart_config = {
.baud_rate = 115200,
.data_bits = UART_DATA_8_BITS,
.parity = UART_PARITY_DISABLE,
.stop_bits = UART_STOP_BITS_1,
.flow_ctrl = UART_HW_FLOWCTRL_DISABLE
};
uart_param_config(nUART, &uart_config);
uart_set_pin(nUART, TXD_PIN, RXD_PIN, UART_PIN_NO_CHANGE, UART_PIN_NO_CHANGE);
// We won't use a buffer for sending data.
uart_driver_install(nUART, RX_BUF_SIZE * 2, 0, 0, NULL, 0);
}
int sendData(const char* logName, const char* data)
{
const int len = strlen(data);
const int txBytes = uart_write_bytes(nUART, data, len);
ESP_LOGI(logName, "Wrote %d bytes\n", txBytes);
ESP_LOGI(logName, "#%s#\n", data);
return txBytes;
}
void TxTask(void * parameters) {
string store ="";
//store += "page0.temp1.txt=\"11\"";
//store += endData;
//UBaseType_t ip;
int qL;
mqttTopic x;
while (1) {
// OK so here is where you can play around and change values or add text and/or numeric fields to the Nextion and update them
qL = uxQueueMessagesWaiting(queueTopic);
for(int i = 0; i< qL;i++)
{
xQueueReceive(queueTopic,&x,portMAX_DELAY);
store.clear();
if( x.sTopic == "livingroom/lightswitch/status")
{
store += "page2.livingroom.val=";
store += (x.sData=="ON") ?"1":"0";
store += endData;
sendData(TX_TASK_TAG, store.c_str());
}....void RxTask(void * parameters) {....
string sdata;
while (1) {
sdata.clear();
xEventGroupWaitBits(wifi_event_group, CONNECTED_BIT, false,true, 5000 / portTICK_PERIOD_MS);
const int rxBytes = uart_read_bytes(nUART, data, RX_BUF_SIZE, 500 / portTICK_RATE_MS);
if (rxBytes > 0) {
data[rxBytes] = 0;
ESP_LOGI(RX_TASK_TAG, "Read %d bytes: '%s'", rxBytes, data);
ESP_LOG_BUFFER_HEXDUMP(RX_TASK_TAG, data, rxBytes, ESP_LOG_INFO);
sdata += (char *)data;
printf("RxTask: #%s#",sdata.c_str());
if(sdata == "livingroom ON") {
esp_mqtt_client_publish(client, "livingroom/lightswitch/switch", "ON", 0, 0, 0);
}
Valahogy így .... -
Köszönöm mindenkinek a hozzászólásokat!
_q: nem esp32-vel fogom, szerintem sima uno-val. Az esp32 amúgy is csak 1V-ig tudna mérni, a servo-nak meg 5V kell, nem hiszem, hogy össze merném kötni a kettőt, mert véletlenül rákerül az 5V az adc-re, aztán kiszáll belőle a füst, ami működteti.
Gergosz2: nagyjából értem, amiről beszélsz, de ha esetleg kapcsolási rajzot is tudnál hozzá mellékelni, azért hálás lennék. Az analóg jel mérése nem kimondottan lenne fontos, az általad javasolt módszerrel ugyanis digitális jelet is elő lehetne állítani, ami tökéletesen megfelelne a célra, tudniillik lenne egy stall trigger jel, a köztes értékekre nem igazán vagyok kíváncsi. Milliohmos ellenállást honnan vegyek? Nem lesz az egész borzasztóan zajérzékeny?
" Egyrészt azért mert elpirítanál rajta I^2*R teljesítményt"
Nem lenne ott akkora veszteség, mert a servo-nak csak pillanatokra ugrik meg az áramfelvétele, de valóban, elfűtenék vele egy kis energiát.
"másrészt a motor villamos időálandóját is eltolod vele."
Ezt ki tudnád fejteni? -
Gergosz2
veterán
1 ohm elég sok lenne, nem tenném oda. Egyrészt azért mert elpirítanál rajta I^2*R teljesítményt, másrészt a motor villamos időálandóját is eltolod vele.
Én tennék be egy pár milliohmos söntöt, amit egy rail-to-rail műveleti erőlködőbe kötnék be. Még itt kéne hozzá feszültség referencia is, de ha nem control a cél akkor 3V3 nagy impedanciás leosztásával is megcsinálhatod. Aztán az opamp erősítését úgy lőném be, hogy 0 és 3V3 közötti jelet kapjak. A végére meg mehetne egy aluláteresztő szűrő, amit beköthetnél az AD bemenetére.
Nem hiszem, hogy szar AD lenne az ESP-be, ezzel jól kéne mennie.
-
Engem nagyon megihletett ez a linkelt robot, ezzel kapcsolatban lenne kérdésem, nem (csak) hozzád, csak a linked miatt erre válaszolva írok:
Van nekem itthon egy ilyen servo clamp, mint a képen látható, én barkácsoltam régebben, sg90-es servo-k vannak benne. Az a gond, hogy nincs semmi visszajelzés arról, amikor valamit megfog a clamp, hogy elakadt a mozgás, tehát egy nagyobb tárgyat reccsenésig szorít, a kisebbeknél az anyag rugalmassága miatt valamennyi játéka van. Az sg90 meg hasonló olcsó servo-knak nincs adatkimenete, amit figyelni lehetne.
Azon agyalok, hogy a servo tápjával sorba kötnék egy kis értékű ellenállást (pl 1ohm), és a feszültségesést tudnám rajta mérni egy analóg bemeneten. 800mA stall current (ezt hogy mondják magyarul?) és 1ohm ellenállás esetén 0.8V-ot mérnék, ha jól számoltam, az már egy elég jó visszajelzés lenne.
Van ettől szerintetek valami jobb megoldás? Hogy szokták ezt elegánsan megoldani? -
gazso75
aktív tag
-
Sziasztok!
ESP32 + Nextion kijelzővel van valakinek tapasztalata?
Az a konkrét gondom, hogy ha a nextion.h library-t hozzáadom a kódhoz, akkor az összes library-re azt írja, hogy többszörös hivatkozás. (FastLED.h, WIFI.h, stb.)
Amit kiveszem a nextion-t, egyből minden rendebe lesz.Amit már próbáltam:
- library könyvtár törlése,
- teljes környezet eltávolítása, törlése.Kipróbáltam többféle nextion library-t, és mindegyiknél előforduló probléma.
Mindenből a legfrissebb van telepítve.
Kb így kezdődik a forráskód:
HardwareSerial Serial2(2);#include <WiFi.h>#include <FastLED.h>#include <Nextion.h>Nextion myNextion(nextion, 9600);A furcsa, hogy ha kikommentelem ezeket a sorokat, akkor is előjön a hiba:
// HardwareSerial Serial2(2);#include <WiFi.h>#include <FastLED.h>// #include <Nextion.h>// Nextion myNextion(nextion, 9600);Ötlete van valakinek?
Ha a hivatalos library-t használom, akkor még van 10 librrayvan bővül a duplikációs hibaüzenet lista: ITEADLIB_Arduino_Nextion
Próbáltam az Arduino SDK library kezelőjében letölthető Nextion library-t is, akkor is ugyanez volt a hiba.
-
zsolti_20
senior tag
-
válasz
zsolti_20
#12037
üzenetére
A 3D nyomtató tényleg jó ötlet, de nem azért, mert arduino alapon működik (én biztos nem módosítanám a firmware-ét...), hanem mert a későbbi projektjeihez borzasztóan jól fog jönni alkatrészgyártáshoz.
A linken lévő robotot én is nagyon szívesen elfogadnám egyébként.
Ami esetleg még jól jöhet, az egy starter kit, tele mindenféle szenzorokkal meg kiegészítő alkatrészekkel, persze csak akkor, ha még nincs otthon ilyesmi. -
-
Zewa
senior tag
Sziasztok,
remelem jo helyen teszem fel a kerdesemet. Ocsem (13) szakkorszeruen programzgat, Arduino alapokon. (pl kijelzore irogatas, 3tengelyes "kez" mozgatasa)
Szeretnem meglepni karacsonyra egy olyan eszkozzel ami izgalmas, tartogat bovitesi, kiegeszitesi lehetoseget. Nem tul primitiv de nem is tul bonyorult egy ilyen fiatal sracnak.
En valami ilyesmire gondoltam, de nem tudom mennyire lenne jo valasztas. 100k a plafon.
Koszonom. -
matyi94
senior tag
Sziasztok!
Szeretném telepíteni [ezt] a libraryt, tételesen az ADE9153 anyagaira lenne szükségem. Próbáltam már az összes lehetséges módszerrel telepíteni, kicsomagolva és átrendezve a struktúrát, stb., de egyszerűen sehogy sem képes az IDE megtalálni a headeröket.
Légyszi segítsetek!Előre is köszönöm!
-
Janos250
őstag
"The ESP32 has 4 SPI interfaces. SPI0 is used as a cache controller for accessing the EMIF and SPI1 is used in master mode only. These two SPI interfaces may be treated as a part of the core system and not be used for general purpose applications. However, SPI2 (called the HSPI from now on) and SPI3 (called the VSPI now onwards) are the interface ports of preference for interfacing to SPI devices."
http://iot-bits.com/esp32/esp32-spi-tutorial-part-1/
Ezt én úgy értelmezem, hogy kettőt lehet használni, de részemről ez csak sejtés.Ez is arra vall, hogy kettő használható:
https://github.com/espressif/arduino-esp32/blob/master/libraries/SPI/examples/SPI_Multiple_Buses/SPI_Multiple_Buses.ino -
Janos250
őstag
válasz
zsolti_20
#12020
üzenetére
" Ha lenne rajta még egy pici kijelző"
Ezen van egy pici, azt hiszem 240x240-es kijelző, és van sok I/O portja, miegymása:
https://www.banggood.com/LILYGO-TTGO-T-Display-ESP32-CP2104-WiFi-bluetooth-Module-1_14-Inch-LCD-Development-Board-For-Arduino-p-1522925.html?rmmds=search&cur_warehouse=CN
CN-ből 7$, UK-ban 11.5 $ -
#12021
Aryes
nagyúr
BTminishop
#12019
válasz
BTminishop
#12019
üzenetére
Mennyi adc-re lenne szükséged? Az adc0832 például egy 2 csatornás adc, i2c csatlakozással. Az adc0838 pedig egy 8 csatornás.
-
#12020
zsolti_20
senior tag
BTminishop
#12019
zsolti_20
senior tag
válasz
BTminishop
#12019
üzenetére
Még soha nem is hallottam erről a modulról, de elég jónak tűnik. Ha lenne rajta még egy pici kijelző akkor pont megfelelő lenne az egyik projektemhez.
-
#12019
BTminishop
aktív tag
BTminishop
aktív tag
sziasztok,
Wemos D1Mini ESP8266-tal fogok dolgozni egy projekten. Az a problémám, hogy kevés az analóg láb (konkrétan 1
). Erre a problémára mi a tanács? Valamilyen Shield? Arra is már gondoltam, hogy egy arduino minivel kommunikál, ami végzi a méréseket, az esp pedig továbbítja a webszerverre az adatokat. Köszi a tippeket előre. -
zsolti_20
senior tag
Szép estét emberek! Ma építettem egy egyszerűbb kapcsolást és pár példakódot szerettem volna egybe építeni. A kódot itt találjátok:
[link]
Arduino Mega Pro-t szeretnék használni egy NRF24l01 és egy SD kártya olvasó modullal. A problémám az, hogy együtt nem akarnak működni, csak külön.
A furcsa az egészben az, hogy amikor a kód a
" radio.write(&text, sizeof(text));"-hoz ér, akkor fagy le az egész arduino és nem reagál semmire sem csak ha restartolom.
Az NRF modul:
RF24 radio(31, 30); // CE, CSN
Az sd kártya modul PIN-je:
const int chipSelect = 39;
Használtam chip selectet is:
digitalWrite(30, HIGH); // NRF
digitalWrite(31, HIGH); // NRF
digitalWrite(39, HIGH); // SD card -
-
válasz
zsolti_20
#12011
üzenetére
Annak levehető a hátlapja egyáltalán?
Itthon szerintem eredetit kapsz 5000-ért, kollégámnak múlt héten vettünk egyet (igaz ace3-ba), nem tudom nálatok mennyire drágák a gsm boltok, de inkább ott próbálkoznék.
Ilyen, hogy akku kalibráció nem létezik, akku statisztika van, a töltések gyakoriságának függvényében módosítja az akkumulátor százalékos kijelzését, meg a várható üzemidő előrejelzést, de ez a valóban elérhető üzemidőt nem befolyásolja. -
DigitXT
félisten
válasz
zsolti_20
#12011
üzenetére
Ezt inkább a telefon topikjában. Az utángyárott akksi lehet szar, eBayen árulnak
mindent... Mindent IS. Ami nagyon olcsó, általában szar is. Nem nagyon szokta
érdekelni a kínait, hogy amit ráír az konkrétan hazugság, még 18650-ben sem.Utóbbi azért volt itt releváns téma, mert azt lehet tápnak használni. Samsung S5
akkut nem. (Pont ma vettem egy 18650 töltőt tesztelésre... Telefon akkuhoz nem
tudom, mi lenne a jó: pl. az se rossz, hogy ha fele annyi időt bír ki, akkor kamu a
kapacitása, de esetleg az akku tömege is árulkodó, de csak akkor tudod lemérni,
ha már nálad van, szóval ha kiderül, hogy kamu szar, így jártál. Esetleg refund.) -
zsolti_20
senior tag
Ne vagyok biztos benne, hogy jó helyre írok, de kaptam már sok segítséget 18650-el kapcsolatban így lehet valaki tud itt segíteni nekem.
Barátnőmnek van egy Galaxy S5 telefonja. Ebay-en millió eladó akkumulátor van eladó 4-7 font között ami kb 1500-2600ft. Rengeteg helyen olvasom, hogy valóban passzol az aksi de hamar lemerül. Gondolom mivel a közel 3000mah nincs csak feleannyi vagy kevesebb.
Érdemes ezekkel szórakozni? Honnan lehet egyáltalán rendelni rendes akkumulátort? Vagy a felhasználók problémája csak az akkumulátor kalibráció hiánya volt? Ha mégis rendelnék egy ilyen akkumulátort, akár csak egy teszt erejéig, hogyan és mivel mérhetem ki hogy az valóban annyit tud ami a matricán van? -
-
Azt én értem, hogy az a kérdés, de ha tudod is, hogy van kész megoldás, ami még tetszik is, és amúgy se otthon akarod összetenni, hanem venni szeretnél valamit készen, akkor miért nem veszel egy Sonoff-ot és alakítod át...
Az ESP32 csórikám amúgy is piszkosul unatkozni fog egy darab szenzorral. -
g0dl
addikt
Hali ESP32 ből szeretnék wifi alapon lekérdezhető szenzort építeni ( hőmérséklet páratartalom)
Létezik valamilyen kész táp és ház megoldás amibe ez belerakható?
Olyanra gondolok, hogy pl. a konnektorba bedugható és valami kulturált (és biztonságos) megjelenést biztosító cuccot lehessen belőle összerakni.
A legjobb lenne valami tescogazdaságos sonoff s26 szerű doboz. -
PHM
addikt
válasz
zsolti_20
#12003
üzenetére
A TP4056-os panel akkuvédelmet is tartalmaz, ezért én az akkut
a B+ és B- pontokra, a csatlakozót pedig az OUT + és - pontokra kötném.
A panel ugye gyári állapotában 1A-es töltőáramra van méretezve,
ebből azt remélem, hogy a védelem ennél több áramot enged meg
a kimeneten. -
válasz
zsolti_20
#12003
üzenetére
Igen, így, ahogy rajzoltad. Arra vigyázz, hogy vagy védett cellát használj, vagy monitorozd az akkufeszültséget az egyik analóg bemeneten keresztül (feszültségosztóval természetesen), mert ha a TP4056 kikerül a dobozból, az akku védelem nélkül marad. És persze hülyevédett csatlakozót használj, amit nem lehet se usb-nek, se 12V-os adapter csatlakozónak nézni.
Vmi egyedi csatlakozó megfelelő poka-yoke-val.
-
zsolti_20
senior tag
A legutolsó javaslat lesz a megfelelő, mert a tp4056 egyszerűen már nem fér el.
Csak simán építsem be a boost-buck converter-t hogy stabilan tudjam használni 2.8v-4.2 v között az eszközt?
Ugye ennek a konverternek a VIN lábához megy az aksi, és a csatlakozó ahová csatlakozik majd a TP4056?
Valahogy így?
[link] -
Johnny_vT
senior tag
Az Arduino az RX5808 vevőt mozgatja, a jeltovabbitast lehetővé tevő BT/Wifi modul csak hab a tortán, ha az ember nem akar ott ülni egy USB-kábellel. A linkelt oldalon van egy nagyon egyszerű (még nekem is érthető) kapcsolási rajz, azt összedobom 'oszt jóvan. Elég változatos helyeken repülünk (mező, erdő, mélygarázs, pláza, bánya, stb...), ezért mindenképp robusztus megoldásra hajlok. But first, tesztelni, tesztelni és tesztelni.
-
#12001
DanielLong
senior tag
DanielLong
senior tag
Sziasztok!
Van esetleg itt valakinek tapasztalata Nordic és/vagy Texas Instrument BLE mikrokontrollerekkel? Gondolok itt CC2650 és nrf52840-re például. Van egy elég nagy projektem, amit korábban ESP32-vel készítettem el Arduino környezetben, de muszáj lesz kisebb fogyasztású utód után néznem. A CC2650-et próbáltam a napokban, be kell valljam a TI nálam nagyon mélyre került, miután a kétéves példa alkalmazásokat csak az akkori CCS, Compiler és BLE Stack verzióval tudtam lefordítani... Rengeteget szenvedtem vele, plusz számomra nevetséges, hogy nincs egy basic, egyszerű out-of-the-box példatár, amiből könnyen lehetne copy-pastelni. A Nordicot tervezem kipróbálni legközelebb.Az is érdekelne, ha valaki adna tippeket, hogy miből kupáljam magam ki beágyazott programozásban. Egyetemi anyagok, könyv címek jöhetnek angolul is. Az alapok megvannak, de mondjuk callbackek, RTOS taskok írása nem menne fejből, ezeket szeretném alaposan átvenni.
Fogtam a fontot, amit amúgy is használok, és a 0x80-0x88 karakterek helyére megrajzoltam kézzel a kis ékezetes betűket. Nem tökéletes, mert hexa kóddal kell hivatkozni a stringben, de nekem most elég jó.
). Erre a problémára mi a tanács? Valamilyen Shield? Arra is már gondoltam, hogy egy arduino minivel kommunikál, ami végzi a méréseket, az esp pedig továbbítja a webszerverre az adatokat. Köszi a tippeket előre.
Új hozzászólás Aktív témák
Hirdetés
ekkold- Androidos tablet topic
- Ventilátorok - Ház, CPU (borda, radiátor), VGA
- AliExpress tapasztalatok
- Kazy Computers - Fehérvár - Megbízható?
- Autós topik
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- PlayStation 5
- OTP Bank topic
- zebra_hun: Hűthető e kulturáltan a Raptor Lake léghűtővel a kánikulában?
- Spórolós topik
- További aktív témák...
- Thinkpad T14 Gen2i 14" FHD IPS i5-1135G7 16GB 256GB NVMe IR kam gar
- Eladó használt Gigabyte AMD Radeon HD 6750 videókártya
- ZBook Fury 15 G7 15.6" FHD IPS i7-10850H RTX 3000 32GB 512GB NVMe magyar vbill ujjlolv IR kam gar
- 7DB 60GB SSD eladó kedvező áron
- HP EliteBook 830 G8 i5-11gen//16GB//256SSD//13.3 " FHD Bang&Olufsen hang
- Kingmax 2x2GB DDR3 1333 RAM eladó
- BESZÁMÍTÁS! MSI B450M R5 5600 16GB DDR4 512GB SSD RTX 3060 12GB THERMALTAKE Core V21 Enermax 650W
- Törött, Hibás iPhone felvásárlás!!
- BESZÁMÍTÁS! ASRock A520M R3 3100 16GB DDR4 512GB SSD RX 6500XT 4GB BitFenix Neos Thermaltake 500W
- ÁRGARANCIA!Épített KomPhone Ryzen 7 7700X 32/64GB RAM RTX 4070Ti Super GAMER PC termékbeszámítással
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PC Trade Systems Kft.
Város: Szeged
