Arduino hardverrel és szoftverrel foglakozó téma. Minden mikrovezérlő ami arduinoval programozható, és minden arduino program, board, és hardverrel kapcsolatos kérdések helye.
Új hozzászólás Aktív témák
-
#Aryes: ok, köszönöm! Hát igen, saját hibáiból tanul az ember.
Most megint bele is futottam... Előszedtem a DoIt Esp32-őt, ez menne a lánctalpas járművembe, 2 dc motort kéne csak neki meghajtani a mini motorvezérlővel, de nem megy rajta az udp. A wifis résszel kezdtem, még nincs rákötve semmi. Egyik udp példaprogram se megy, azokkal egyszerűen nincs wifi.
A sima wifi példák szépen mennek, tcp-vel például lehet kapcsolgatni a builtin ledjét, megy a wifi hálózatok scannelése is.
Amikor be van állítva egy alaplap az Arduinós programban, akkor annak a példáit mutatja nem? Az összes pinje megy, led villogtató programmal végigmentem mindegyiken egyesével, jó a kiosztás, a builtin is az, a wifije is jó. Mire nem gondoltam megint?
Olyan, mintha az udp-s osztály lenne rossz, hiába importálja. Hibát nem dob az arduino, simán feltölti rá bármelyik példát. -
válasz
Victoryus
#11397
üzenetére
Ezeket tapasztalati úton tudtam meg, de ha időben észrevetted volna, hogy nagyon melegszik, és rákérdezel, el is mondtam volna. Sajnos előbb nem jutott eszembe...
Itt írtam az én kínlódásomról a pwm-mel. Egészen 32Hz-ig kellett levinnem a frekit egy másik driverrel (L9110s), hogy legyen teljesítmény, és ne melegedjen. Ezzel a shield-del magasabb frekin is működött, de én sosem próbáltam 8,4V-nál nagyobb táppal. -
-
válasz
Tankblock
#11393
üzenetére
[link]
Egy ilyen motorvezérlő adta meg magát. Wemos d1r2-vel használtam. Pont azért lenne jó, mert ez tud tápot adni a Wemosnak/Uno-nak is, nem kell külön bajlódni vele. 1db dc motor volt rákötve, először a bal oldali 1-es csatlakozóra, aztán az kinyiffant, majd a 3-asra, de az is kinyiffant. Utána csak annyit csinált, hogy tűzforró volt rajta a két chip, ma a jobb oldali frankón füstölt is. Usb kábel nem volt bekötve, mert már telepítve volt a program.
Tömören: távirányítós autó lego alapokon (1dc+1szervo), lenyestem a koppincs motor csatlakozóját, be lett kötve a motorvezérlőbe. A teszt idején nem is használtam ki a maximális sebességét. Kb. 2 kört ment, az kb 10m összesen.
Távirányító wifin, udp-vel csúszkával küldi az értékeket. (RoboRemo app) -
válasz
Tankblock
#11391
üzenetére
Ilyenem volt 4db, de már elpasszoltam rég őket.
Hát, ha nem füstölt volna el az a motorvezérlő akkor nem lenne megint probléma... Lehet, hogy sok volt neki a 3x18650-es cella, bár mentségemre legyen mondva nem voltak fullra töltve. 12V van ráírva, de 25V-os motorokat is meghajt... ez nekem nem tiszta. "4 H-Bridges: per bridge provides 0.6A (1.2A peak current) with thermal protection, can run motors on 4.5V to 36V DC"
Ma még utoljára kipróbáltam, de füstölt a jobb oldali motorokat vezérlő chip... Megnéztem mégegyszer Alin, szerencsére nem 4$ volt csak 1,8. Rendelek... csak ezt megint kivárni amíg ideér... A Wemos megúszta. A kész járműben már csak 2 aksi lett volna, de nem ért ide a 2-es tartó ezért használtam a hármast... kár volt. Ez az Ali hátránya, hogy nem bírja az ember kivárni az alkatrészeket.Van még egy power bankom, egyelőre azzal fogom használni a Wemost, plusz adok külön tápot a motorvezérlőnek. Csak ez így túl sok helyet foglal.
#Aryes: A szervóra visszatérve: az kavart meg, hogy a motorvezérlőhöz tartozó példakódot használtam fel, ami tudja a szervo adott fokra állítását. Nem kell mindig visszaállítani 0-ra, simán megérti hogy 60-80-90-60 fok, ahogy a távirányító küldi a jelet. Ha elengedem, csak akkor áll vissza alapállásba, és megy egyenesen a gép. De akkor nyugodtan használhatom sima pinnel is ezeket az 'osztályokat'.
-
-
válasz
Victoryus
#11389
üzenetére

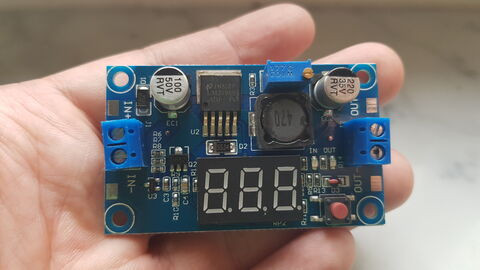

Az 5V pin ugyanolyan jó neki, mint az usb, egy baj van csak, közvetlenül nem érdemes rákötni, mert ha 3.9V alá merül az akksi, bizonytalanná válik a működése, miután az onboard regulátor kb 0.6V-tal többet igényel, mint a kimeneti feszültség (3.3V). Kellene hozzá egy külső 3.3V boost-buck konverter.
-

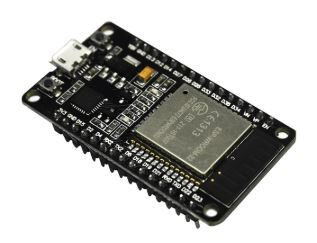

Van egy ilyen esp32-es lapom. Ezt mivel lehet meghajtani?
1db 18650-es akku elég neki? Usb porton keresztül, vagy a Vin 5V pinről is jó? Per pillanat nincs feláldozható usb kábelem, így nagyon örülnék ha elég lenne neki a pin-en keresztül... -
válasz
Victoryus
#11384
üzenetére
Valamiért azt hiszed, hogy a szervó vezérlés a shield-en történik, vagy hogy driver kell hozzá, de nem. A szervó vcc és gnd ágát értelemszerűen 5V-ra és gnd-ra kötöd, a sárga vezetéket, ami a signal, pedig egy tetszőleges lábra a kontrolleren, a többit megoldja a kontroller a servo lib-en keresztül, timerrel, a driver pedig benne van magában a szervóban. A shield szervó pinjei is csak azért nem döglöttek, mert azok csak szimplán kivezetik az egyik pin-t a kontrollerről.
-
ok, köszönöm! Szét vagyok esve teljesen. Sokk volt most a feladat, meg a kocsit is meghúztam...
Az S-sorra kell kötni ráadásul nem a V-re... Így már megy a pwm is, meg az előre/hátra menet is.
Viszont az a gáz, hogy összesen 4 pin használható, az meg édeskevés. Ugyanott tartok, ahol 3 hónapja, sehol.
Na jó nem sehol, mert legalább 2-3 kört már ment, meg van udp, wifi stb
Még az jutott eszembe, hogy ez a Wemos tudna-e kommunikálni egy másikkal? Olyat még sose próbáltam. Ha igen, akkor a másikról mehetne a világítás vezérlés, esetleg csörlő/daru. Bár a forrasztó páka továbbra se ért ide, így a ledes része továbbra sincs megcsinálva.
szerk: megtaláltam, i2c-n keresztül lehetneIlletve van még kérdésem. Az ok, hogy így 2db dc motort tudnék esetleg vezérelni, de nekem 1 servo+1dc kéne. (van "c" verzió is, akkor lánctalpas lesz, annak nem kell kormány) Azt nem lehetne még valahová bekötni ezen a sensor sheilden? Illetve a servo része, pinjei még nem döglöttek meg a másik motor vezérlőnek, csak azt nem szívesen használnám már.
-
válasz
Victoryus
#11382
üzenetére
Persze, hogy nem jó, a 0 és 1 a serial tx/rx, ha azokra kötsz valamit, ami fel vagy lehúzza a lábakat, jó eséllyel nem tudod feltölteni a programot.
Ezen kívül a programban 1 és 3 láb szerepel, miközben a 0 és 1 van bekötve.
digitalWrite(in1, 50); //elvileg fordulatszámez nem lesz soha fordulatszám, legfeljebb
analogWrite(in1, 50); //elvileg fordulatszám -
válasz
Victoryus
#11377
üzenetére
// Connection pins:
int in1 = 3; // IN1 zöld kábel
int in2 = 1; // IN2 kék kábel
//int pot = A1; // potentiometer middle pin to control speed of the DC motor
void setup()
{
Serial.begin(115200); //start Serial
pinMode(in1, OUTPUT);
pinMode(in2, OUTPUT);
}
void loop()
{
digitalWrite(in1, 50); //elvileg fordulatszám
digitalWrite(in2, 1); //elvileg az irány
delay (1000);Hogy lehet ebbe életet lehelni? Nem értem. Le kell venni az en1 en2 jumpert ahhoz, hogy végre a fordulatszámot is megkapja a vezérlő? Így az égvilágon semmit se csinál. Nem találok hozzá leírást.
-

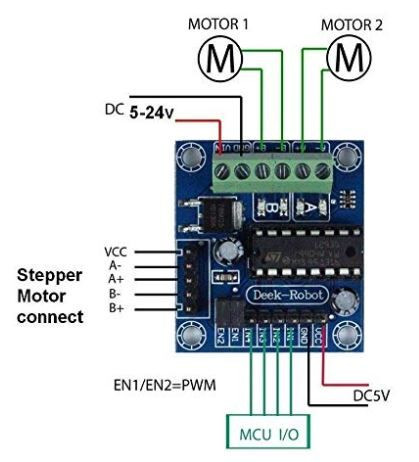

Ennél a motorvezérlőnél be kell kötni az DC 5V-t is, vagy elég ha adok neki tápot?
-
Melorin
addikt
válasz
gyapo11
#11373
üzenetére
Jól látod, valóban van egy switch, így néz ki a teljes kód a távirányítós programrészben.
if (irrecv.decode(&results)) {
switch (results.value){
case irpower:
if (ledState == LOW) { //----------Bekapcs-------------------------
digitalWrite(ledPin, HIGH);
ledState = HIGH;
delay(500);
}
if (ledState == HIGH) { //----------Kikapcs-------------------------
digitalWrite(ledPin, LOW);
ledState = LOW;
delay(500);
}
break;
}
irrecv.resume();
} -
Melorin
addikt
Az a problémám, hogy a 'case' mindenképpen egy általam előre beírt kódot fogad el csak, az eeprom-ból kiolvasott értékkel nem lehet helyettesíteni.
Szóval így nem megy:
ir = EEPROM.read(address);
case ir:
if (ledState == LOW) {
digitalWrite(ledPin, HIGH);
ledState = HIGH;
delay(500);
}Hibaleírás: the value of 'ir' is not usable in a constant expression
-
Atamano
csendes tag
Egy DHT22-vel és egy LCD-vel szórakozok jelenleg.Arduino és a szenzor két-két audio jack-el van összekötve,de amikor szétcsatlakoztatom és újra összedugom,akkor néha összeomlik a kijelző.
Azt vettem észre,hogy minél gyorsabban csinálom annál biztosabb,hogy valami hiba lép fel.
Megoldaná szerintetek a problémát,hogyha egy ellenállást raknék mondjuk az 5V-ra vagy a GND-re?Milyen értékűt? -
Helló, hozott már össze valaki usb-s zigbee adapter - xiaomi szenzor kiolvasást? A neten találtam leírást, de az csak mqtt volt elég komoly SW-rel, és nekem olyan kellene, ami minimális szoftverrel visszaadná a szenzor adatait.
-
Melorin
addikt
Sziasztok!
IRremote library-t használva jelenleg távirányítóval tudok vezérelni egy relét. Egy külön program van arra, hogy kinyerjem a távirányító gombjához tartozó kódot:void loop()
{
if (irrecv.decode(&results))
{
int value = results.value;
Serial.println(" ");
Serial.print("Code: ");
Serial.println(results.value); //prints the value if a button press
Serial.println(" ");
irrecv.resume(); // Receive the next value
Serial.println("*****************");
}
}
Ezt a kódot a végleges arduino programban hozzárendelem egy funkcióhoz és működik:if (irrecv.decode(&results)) {
switch (results.value){
case "kinyert kód":
if (ledState == LOW) {
digitalWrite(ledPin, HIGH);
ledState = HIGH;
delay(500);
}Hogyan tudnám megoldani azt, hogy egy programon belül legyen a kód kiolvasása, annak elmentése EEPROM-ba, és onnantól kezdve az EEPROM-ban eltárolt kódot figyelje a program?
-
-
válasz
Victoryus
#11359
üzenetére
Az M1,M2 kimeneteknél nem lehet, hogy csavarás közben valahogy túlhúztad és megszakadt az átvezetés az alaplapi vezetősáv és az aljzat közt? Én megpróbálnám tesztelés céljából a motor kivezetéseit valahogy hozzányomni a vezetősávhoz (persze lehetőleg rövidzárlat okozása nélkül). Nehezen hiszem el, hogy bármilyen módon tönkrement volna a driver elektronika, hiszen mindenféle védelem van beépítve, túlmelegedés, rövidzár, esd, és a motor önindukciója ellen is védve van.
-
zsolti_20
senior tag
válasz
Victoryus
#11352
üzenetére
Mit értessz az alatt hogy "aksi tartóba elektronikát"? Jól gondolom hogy az érintkezőkre gondolsz? Nem jöhet szóba esetleg ez?Készen tudsz rendelni bármilyen méretben. Gondolom ALI-ról is 4-5 hét mire megjön így ebay-es forrás is jó lehet.
Az utolsó képen az M1-nél csak az egyik csavar van emghúzva és csak az M1 egyik pinoutjához megy vezeték. Próbáld meg hogy a másik kábelt is az M1-hez teszed.
-
válasz
brickm
#11358
üzenetére
Így kötöttem be, látszik a képen, itt éppen áramtalanítva:
Nincs multiméterem. A motor koppincs lego M motor. 4 eres kábellel,amiből csak 2 van ráforrasztva. Úgy tűnik az 1-2-es kimenet teljesen döglött, 3-4 rendben. Elég is lenne az a 2, csak ne menjenek tönkre. A servo motor ok, meg a pinek is.
Nem vagyok kibékülve ezzel a motor shielddel, mert hiába húzom rá a csavarokat, akkor se fogja stabilan a kábeleket. Kis pénz, kis foci... avagy olcsó húsnak.. bár 4$-ért annyira nem is volt olcsó -
válasz
Victoryus
#11352
üzenetére
Korai volt az öröm... az M1. M2-re kötve semmit nem csinál a dc motor.
M3, M4-re kötve megy. Megdöglött az a 2 motor kimenete ezek szerint a shieldnek? Tegnap még jó volt, meg ma 2 körig. Kicsit strapabíróbbra számítottam. Tegnap azért nem tolatott, mert a földre kötöttem a motor egyik kábelét. De mondom, ma végre rájöttem, helyreraktam, ment is a hátramenet. Ez kinyírhatta esetleg?
Maximális fordulaton még nem is használtam, csak most a dc teszt programmal. Nem raktam hirtelen előre-hátramenetbe se. -

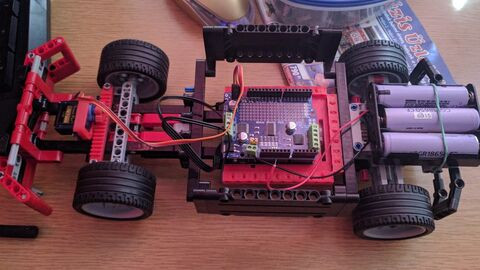

A távirányítós projekt heti állása: végre sikerült összehozni vele egy kört
Kb. ennyit bírt a servo-fogaskerék toldalék, elforog simán benne a servo fehér kis bizb@sza, hiába van odacsavarozva is... Egyelőre köt az epoxi, hátha tovább fogja bírni legközelebb. A kis sg90 úgy látom elég erős lesz. A dc motor is bírja váltó nélkül is.Továbbra is küzdök a 3d nyomtatott vackokkal. Az aksi tartóba nem találtam elektronikát csak Alin. Milyen néven futnak ezek itthon? Angolul battery pins. Holnap még benézek pár boltba, hátha van hasonló, ez a befőttes gumis felfogatás nagyon gagyi
de legalább tényleg tartja.
Az arduino tartó is kicsit nagy, de így akár szerkezeti elemként is használható.A fogasléc túl rövid, azt is újra kell nyomni majd módosítás után.
Tanulság: mielőtt szétszedi az ember a kábelezést, célszerű megjegyezni mi hol volt. A dc motor valamiért nem megy csak előre, bár azt szerintem nem lehet rosszul bekötni. Elég erős, gyors a járgány. Váltó is tervben van, de egyelőre marad így direktbe kötve, ezt a kasznit el fogja bírni.
-
zsolti_20
senior tag
Végül két dolog oldotta meg a hibát. A forráskód setup részéhez beszúrtam a RF24_PA_MIN parancsot és az elektrolit kondit amiből 16v 100uf-et használtam, állóként forrasztottam be és nem fekvő pozícióba. Ezen kívül nem tettem PCB-t az NRF24L01 alá, hanem a modult csak simán a burkoaltba ragasztottam.
Valami miatt nagyon érzékeny, nem is működik másik NRF24L01 antennával.
Valaki esetleg betud nekem ide linkelni egy command listet az NRF24L01-hez? Sehol nem találom sajnos.
-
zsolti_20
senior tag
Lehetséges az NRF24L01 moduloknál lekérdezni hogy alapból melyik van nekik megadva az alábbiak közül?
RF24_PA_MIN = -18dBm,
RF24_PA_LOW = -12dBm,
RF24_PA_HIGH = -6dBm,
RF24_PA_MAX = 0dBmÉrdekes, mivel ha a MIN-re állítom akkor van kapcsoalt a két modul között, ha high vagy max akkor rettentő rossz a kapcsolat.
-
DigitXT
félisten
Tud konvertálni, persze, csak honnan a viharból* tudja, hogy mi a TZ?
Én úgy értettem a kérdést, hogy GPS alapon kell, a te kódod ugye NTP...*: hacsak meg nem mondod neki "parasztosan", hogy márpedig ez.
Szerk: ha jól látom, te is beírtad kézzel, hogy CET... Szerintem a kérdés
arra vonatkozott, hogy ezt honnan lehet megtudni GPS alapján: amúgy
találtam vmi NMEA stringet, ami erre vonatkozik, de nem próbáltam.
-
DigitXT
félisten
válasz
gazso75
#11341
üzenetére
Ez teljesen jó megoldás, mint mondtam, ez programozható...
Csak akkor valójában semmi köze a GPS pozícióhoz, hanem
felteszed, hogy mindig Magyarországon használod a cuccot.
Amit a kolléga linkelt szintén jó lehet, csak fel kell másznia a
cuccodnak a netre, hogy lekérdezze az időt, időzónával... -
DigitXT
félisten
válasz
gazso75
#11339
üzenetére
GPS pozíció szerint kellene a helyi idő? Az érdekes lesz... Nem elég ugye az
időzóna határokat pontosan ismerni, de még ott van a téli-nyári időszámítás is.
(Amíg van.) Kis hazánkban ugye +1 óra télen és +2 nyáron: ez programozható.Gyorsan rákeresve egy ausztrál Arduino projektet találtam, ahol ugye országon
beül is van van három különböző időzóna. Mindenesetre érdekes a kérdés...
Szerk: belenézve az ausztrál kódba az szart se ér. FIX 10 órával tolja el. Azt
hittem legalább figyelembe vesz valamilyen koordinátát az országon belül, LOL.Ha univerzális megoldás kell, a tzdata lesz a kulcs, gondolom netről letölthető.
-
zsolti_20
senior tag
Tápellátást LG HG2 18650 aksiról kapja amit vape boltból vettem. rámérve a modulnál 3.33-3.34V-ot mérek.
5V toleránsak a lábak, de sosem kapott 3.3v-nál többet.
Az összes youtube videot végig néztem már és a leírásokat is. Jelenleg 100uf 16v elko van a VCC és GND között. Valamiért 10uf-el nem akart működni egyik modulom sem a 4 közül.
Ezek teljesen új modulok, pár napja bontottam ki őket. 5különböző arduinóval próbáltam 4 különböző RF modult. Lehet valamire érzékenyek és bezavar?
-
-
zsolti_20
senior tag
Ha valaki a mai nap folyamán segytene megtalálni, hogy mi lehet a hiba szivesen fizetnék is érte. Kipróbáltam mindent, több mint 30 órán keresztül már mindent átnéztem töbször, de nincs meg a hiba forrása. Ha bárkit érdekelne egy kis plussz pénzt írjon privátban.
-
Janos250
őstag
válasz
gazso75
#11318
üzenetére
Egy kis esp8266 Serial fejtágító, nem csak Neked:
(Manoj R. Takoj : NodeMCU ESP8266 Communication Methods and Protocols)
2.1 Serial Communication
ESP8266 Serial works the same way as on a regular Arduino. Apart from
hardware FIFO (128 bytes for TX and RX) Serial has additional 256-byte
TX and RX buffers. Both transmit and receive is interrupt-driven. Write
and read functions only block the sketch execution when the respective
FIFO/buffers are full.
Serial uses UART0, which is mapped to pins GPIO1 (TX) and GPIO3
(RX).
Example 1: Serial Data Transmission
Program to send “Hello World” message to serialvoid setup () {
Serial.begin(115200);
}
void loop(){
Serial.println("Hello World");
delay(500);
}Amint látható, a Serialt nem kell példányosítani, mert előre példányosítva van, csak meg kell nyitni, és használni.
"
Serial1
uses UART1, TX pin is GPIO2. UART1 cannot be used to receive
data because normally its RX pin is occupied for flash chip connection. To
use Serial1, call
Serial1.begin(baudrate)
.
Example 3: Using Serial-1 (Only TX)
After uploading program you will see blue led flashes due to data is
getting sent on GPIO2(TX)."
-
zsolti_20
senior tag
Valaki "bűvészkedett" már NRF24L01 + antennás modulokkal? Összedobtam egy jó kis kódot, működött is szépen, de tegnap reggel óta valami oknál fogva nem komunikálnak egymással. Próbáltam 4 különböző arduinoval, 4 különbüző NRF24L01 modullal, próbáltam légkapcsban, építettem neki panelt is, próbáltam hosszú és rövid kábelekkel, de valamiért nem működnek. Próbáltam kondikat is 3.3uf-től egészen 100uf-ig, de semmi sem segített. Valakinek van ötlete, hogy lehetne működésre birni őket?
-
kzsolt00
tag
Sziasztok,
Rövid kérdés: Hogyan oldanátok meg egy nodeMCU -val való 'érték' kiolvasást az alábbi helyzetből?

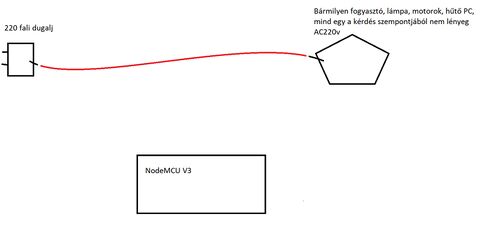

Van egy vezérelt árammal ellátott kábelem (3 eres) (képen a piros) aminek a végén van egy fogyasztó. Mind egy mi az.
Az rendben van, hogy megcsapolom a (piros) kábelemet, de onnantól nincs, hogy mi lenne a legoptimálisabb megoldás arra, hogy majd a legeslegvégén a nodeMCU-mon egy kis hostolt webappon megjelenítsem, hogy ez az eszköz kap áramot, az is, a harmadik nem stb.
Tehát a cél, valahogy az egyes kábelekből kiolvasni, hogy van e áram, vagy nincs. Nem érdekel a feszültsége, erőssége semmi. Megy e vagy nem. 0 vagy 1.
Hogyan oldanátok meg? Ugye a kábel AC220, amennyire tudom a nodeMCU pedig DC 5 vagy 3.3, ezt is figyelembe kell venni.Előre is köszönöm!
Zsolti -
gazso75
aktív tag
nem logol semmit, és a serial porton is csak összevissza karakterek jönnek. egy másik "talált" programmal rendesen működik a gpio0 porton
115200 baud :
ets Jan 8 2013,rst cause:4, boot mode:(3,4)
wdt reset
load 0x4010f000, len 1384, room 16
tail 8
chksum 0x2d
csum 0x2d
v8b899c12
~ld9600 baud:
mindenféle karakterek
-
válasz
zsolti_20
#11313
üzenetére
Hát én többször futottam már ilyenbe, de sokat segítene, ha a hibát magát is bemásolnád. Legutóbb például azzal szívtam, hogy pro micro-ra billentyűzet-emulátort írtam, ami feltöltés után önálló életre kelt és elkezdte kitörölni a saját forráskódját
, amit nem vettem észre és mentettem a sérült kódot. Következő módosítás után természetesen nem fordult le. Fejből újra kellett írnom egy tetemes részét a kódnak. -
zsolti_20
senior tag
Üdv emberek! Nem tudja valaki véeltlenül mitől lehet az hogy egyik pillanatban még működött a megírt a kódom, ak övetkezőben pedig már nem? Állandóan arra panaszkodik hogy "Hiba a(z) Arduino Nano alaplapra fordításra." De semmit sem változtattam a kódon, sőt még egy előtte elmentett kódot sem akar felírni.
-
_q
addikt
Kb. 3-4 fok különbség lehet. Sikerült kizárnom az ESP-t. Ha az ESP folyamatosan üzemel, kijelző rajta, akkor egy idő után a kijelzőn a már említett hiba jön elő. ESP működik tovább, kijelzőt leveszem és várok mondjuk 5 percet, mire kihűl eléggé. Visszarakom és megint minden oké egy darabig.
Többször megismételtem ezt, mindig ugyan ez történik. Az is lehet, hogy nem teljesen a meleg, hanem valami hardveres hiba lehet, ami véletlen most jött elő. Esetleg kondenzátor vagy vezérlő IC lehet a gond? Rendelhetek másik kijelzőt, de nem lenne jó, ha az is elromlik és fél évente kijelzőt kellene cserélni. Vagy ami még a jobbik eset, egy hibás darabom van.Némi egybeesés simán lehet a te eseted és az enyém között. Kérdés, hogyan javítható?
-
A szobahőmérséklet mennyivel több, mint mondjuk 2 hete? Te is írtad, hogy a meleg szerepet játszhat, bár elég fura lenne, hogy kb 2-3 fokos hőmérsékletkülönbség megzavarná a kijelzőt.
Ellenpéldának megemlíteném, hogy nemrég építettem raspberry pi zero-ból és egy tft touchscreenből egy szerkezetet, ahol is a touchscreen a rpi bemelegedése után nem hajlandó többet működni. Maga a tft működik, csak a digitizer nem. És az is spi csatolón keresztül kommunikál, ami fura egybeesés, de nem hiszem, hogy a két esetnek ennél több köze lenne egymáshoz. -
_q
addikt
Igen, tavaly December óta, tehát durván fél éve. A legelején tapasztaltam még 1-2 alkalommal ilyet, de akkor a kábelezés után PCB-re építve az egész tök jól működött. Most meg 1 hete kezdte, hogy folyamatosan szinte darabos a megjelenítés. Az esp webserver jól működik, ezért vagy az SPI vagy maga a kijelző az ahol a gond lehet szerintem. Fura ha mondjuk fél év után a kijelző már nem bírná.
-
_q
addikt
Sziasztok!
Kb. fél éve megy minden gond nélkül ez a 3.5" kijelző. Kb 1 hete kezdődött, hogy furán jeleníti meg az információt a kijelző ahogy itt látható:[kép], [kép].
Nem tudom a meleg miatt-e vagy más miatt van, de hiába resetelem mindig ez történik. Ha újra rátöltöm a kódot akkor megy egy darabig, de utána ugyan ez a probléma jön elő. ESP32-t használok, a kijelző SPI-on keresztül csatlakozik rá.
Van valakinek ötlete mi lehet a gond?
-
válasz
Victoryus
#11292
üzenetére
A távirányítós projektem heti állása:
Megszívtam a forrasztópákával, mert eu-s raktárból rendeltem, de kínából jön, így még kb. 3 hét mire ideér. A 3d nyomtatás is lassabban halad a tervezettnél, mert hiába méretpontosak az alkatrészek a program szerint, a valóságban igencsak rájuk fér a csiszolás. Megint módosítani, újranyomtatni, városi könyvtárban meg nem kapkodják el a dolgot... Végül is ezelőtt sose foglalkoztam 3d modellekkel meg nyomtatással se, de tetszik
Folyt.köv. Lehet majd írok valami cikket belőle.
Köszi!
Na jó nem sehol, mert legalább 2-3 kört már ment, meg van udp, wifi stb
De most nézem, hogy a Vcc és a Gnd helyes sorrendje attól függ, hogy az aljzatból jön a táp, vagy a kábel felől. Írd vagy rajzold le, hogy mit hova dugsz...
Új hozzászólás Aktív témák
Hirdetés
ekkold
- Apple Ipad 10.generáció
- Új HP Pavilion x360 14-ek Érintős hajtogatós Laptop Tab 14" -35% i5-1335U 8/512 FHD IPS Iris Xe
- RTX 4080 SUPER,16GB. Ryzen 7 7800X3D, 32 RAM Fury RGB! Garancia!
- Asztali PC , i7 9700K , RX 5700 XT , 32GB DDR4 , 500GB NVME , 1TB HDD
- Dell Inspiron 5406 2-in-1i5-1135G7 16GB DDR4 3200 512GB NVME 14" FHD Érintőkijelző W11Pro
- Telefon felvásárlás!! iPhone X/iPhone Xs/iPhone XR/iPhone Xs Max
- Csere-Beszámítás! Asztali számítógép PC Játékra. I5 12400F / RTX 3070 / 32GB DDR4 / 1TB SSD
- Gyors, Precíz, Megbízható TELEFONSZERVIZ, amire számíthatsz! Akár 1 órán belül
- ÁRGARANCIA!Épített KomPhone i5 13400F 32/64GB RAM RX 7800 XT 16GB GAMER PC termékbeszámítással
- Bomba ár! HP ZBook Studio G5 - XEON I 32GB I 512SSD I Nvidia I 15,6" 4K DreamColor I Cam I W11 I Gar
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
