Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#78206
Aryes
nagyúr
razorbenke92
#78203
válasz
razorbenke92
#78203
üzenetére
Köszi, hogy megírtad! Hát, nem jött meg a kedvem a szereléshez
-
#78205
mezis
félisten
razorbenke92
#78203
mezis
félisten
válasz
razorbenke92
#78203
üzenetére
Gratulálok!
És köszönet a leírásért. -
#78203
razorbenke92
őstag
razorbenke92
#77973
válasz
razorbenke92
#77973
üzenetére
Szóval írtam, hogy mindenképp beszámolok az 55"-os TV háttérfény cseréjéről.
Első lépésként újra próbáltam bekapcsolni, hogy legyen kontroll esemény, és nehogy a sok állás sunyiban egyébként is megjavítsa. Nem tette.
Ezután megnéztem az új ledeket (tesztpontról, ez később fontos lesz) hogy jók e. Azok.
Ezután lebontottam a hátulját, szalagkábelek le, majd átfordítás után az elejéről a kávát le. Ebben semmi extra nem volt, talán annyi, hogy meglepően bonthatóra voltak tervezve a "bolhák" és semmi nem tört, hanem szépen oldott.
Itt jött egy lépés, ami célszerszám nélkül nehéz lett volna: Az LCD felül és alul kétoldalú ragasztóval volt rögzítve. Ezt 0.3mm-es lekerekített acél bontókéssel el tudtam különíteni, de más nem nagyon fért volna be, főleg hogy ne karistoljon bent.
Ezután kipróbáltam mit tudnak a telefonszétszedő tapadókorongok: Sokat! Az LCD súlyát már 2 darab is elbírta volna, de hogy biztos legyen, és ne libegjen, 4 darabbal, ketten emeltük le, majd tettük mellé. A korongok egy óra múlva is jól tartottak még, amikor visszaemeltük.
A két diffúzorfilmet külön-külön vettem ki, mert szoros pozícionálásuk volt csapokkal, nem lehetett volna elcsúszva visszatenni őket. Sőt, ami azt illeti, a közepüket emelve kicsit meghajtva lehetett őket kivenni, mert a két szélső élen a vázba voltak bújtatva, mint egy papucsba.
Ezután elértem a LEDekig, itt a háttérfólia gyönyörűen le volt ragasztva kétoldalúval minden led szalag fölött és alatt, esélytelen volt szépen visszaszedni. Szikével egy oldalon közel a szalag mellett felvágtam, félrehajtottam, majd szalagcsere, fólia vissza és a vágás mentén keskeny celluxot használva összezártam.
Aztán próbánál ugyanaz a jelenség... az egyik string villan, a másik meg sem mukkan...
1000% dühroham elsőre, hogy benéztem, mégis a tápegység, és fölösen vártam a ledekre, meg fölösen bontottam szét ennyire.
Utolsó esélyként gondoltam, hátha valahol szakadt a kábel. Tesztpontokon kimértem a stringek közti kábeleket, és találtam egy szakadást. Belemértem a vezetékek csatlakozóiba, de ott jó volt. Megnéztem a szalag csatlakozókról a tesztpontokig, és az is jó volt. Dafuq moment...
Kivettem az érdekes szalagot, és kiderült a gond: a szalagra forrasztott csatlakozó nem volt nedvesítve forraszanyaggal, csak ült benne. Ha bedugtam a vezetéket, az pont megfeszítette annyira, hogy ne érintkezzen, de ha multiméterrel néztem, úgy rendben volt.
Megforrasztottam, és most minden szupi.
-
#78070
Dr. Szilikát
őstag
razorbenke92
#78069
Dr. Szilikát
őstag
válasz
razorbenke92
#78069
üzenetére
98 %-os kondícióként értelmeztem egyébként (nem töltési százalékként), de nem tudom, annál van-e ilyen minősítés.
Mindenesetre gyakori probléma az is, amikor a soros cellapárok egyikének elhasználódás miatt megnő a belső ellenállása. Töltés közben azon a tagon hamarabb felugrik a feszültség 4,2 V fölé, amire a BMS azonnal reagál és megszakítja töltést, mármint az akkun belül a MOSFET segítségével.
Az akku és a gép közötti I2C busz kapcsolata tovább él, a laptop pedig kiírja, hogy "Csatlakoztatva, nem töltődik".
-
#78016
baly81
aktív tag
razorbenke92
#78013
baly81
aktív tag
válasz
razorbenke92
#78013
üzenetére
razorbenke92 ///// Dr.Szilikát

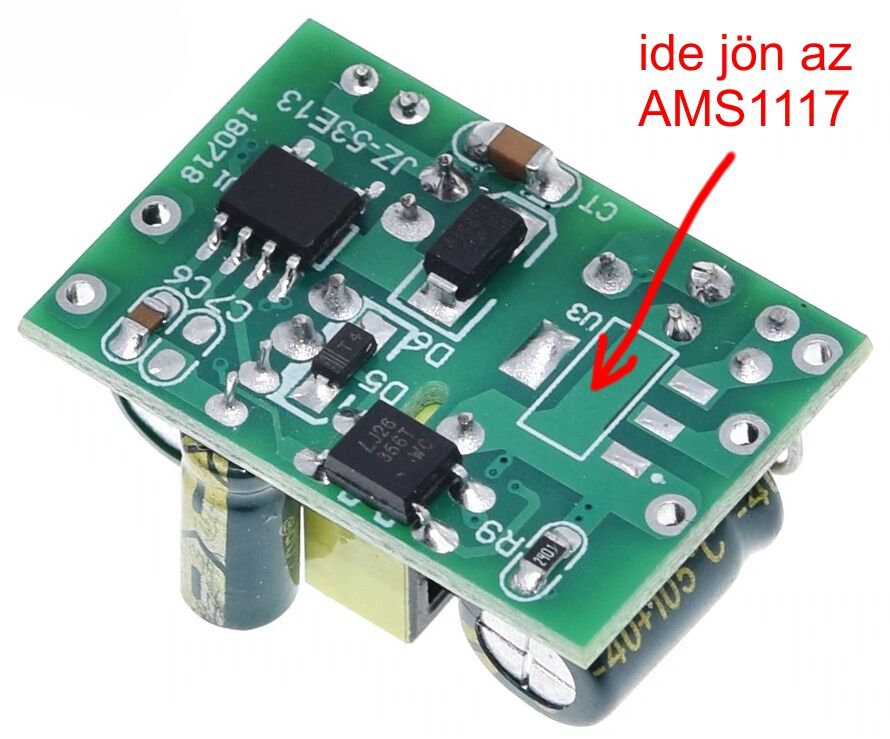

Köszi mindkettőtöknek, így már értem, hogy miért nem tudom kikerülni.
Én, kis buta, azt hittem csak feszcsökkentésről van szó, az opto meg a végén a trafó lekapcsolásáért felel...
A felhozott megoldás helyett szerintetek nem jobb egy olyan, hogy veszek hozzá CC/CV 5S Li-Ion modult, ami támogatná a 21V/2,5 Ampert? Ezt be lehetne szerelni a gyári panel helyére, így a töltő burkolatán kívül nem lenne (fedetlen) elektronika. Lehet egyáltalán ilyen modult venni, aminek a bemeneti és kimeneti feszültsége nagyjából ugyan az?
A pozitív és negatív lábon kívül van egy harmadik is ami érintketik az akkuval, az mire szolgálna? Hőmérséklet vagy valami jel lenne?
-
#78011
baly81
aktív tag
razorbenke92
#78009
baly81
aktív tag
válasz
razorbenke92
#78009
üzenetére
Neked is köszönöm a választ!
C6: BHA 1000 µF 25V CD288 105°C
-
#77974
#85619712
törölt tag
razorbenke92
#77973
#85619712
törölt tag
válasz
razorbenke92
#77973
üzenetére
Visszafele fordítva szoktam összerakni, a hátlap alul, ledekkel felfele, aztán a plexi ha van, homogenizáló (vagy mi a szösz, én annak hívom
) polarizáló lemezek, majd a legvégén maga az lcd és ha minden ok, a keret. Hozzáteszem ezek minden mindegy alapon készültek, és max 32 col méretben, gondolom nagyobb méretben más a leányzó fekvése. (bár elég sokat elbírnak ezek az lcd-k hisz laminálva vannak.) -
#77971
PitLee
őstag
razorbenke92
#77969
PitLee
őstag
válasz
razorbenke92
#77969
üzenetére
Kíváncsi vagyok, mi lett a végeredmény?
Miért probléma amúgy a z a tappancs ?
Ha tippelnem kellene túl erőős és túl merev a vékony LCD kijelzőhöz és 2db kevés.
A neten ilyen finom szilikon gumis tappancsok vannak lehetőleg egy kereten 4 db.
google search
Nézegetve a termékeket, itt van egy videó a használatról, 0:18 -nál emberünk megoldotta problémát videó link ha nem működik, akkor Ali link -
#77968
Aryes
nagyúr
razorbenke92
#77967
válasz
razorbenke92
#77967
üzenetére
Ouch
Köszi a segítséget! Azt a tapadókorong-rácuppantást nézni is rossz volt, nem hagy az durva nyomot utána a képernyőn?
Az LCD nem annyira szereti az ilyen bánásmódot.
Jól sejtem, hogy a maradék stringek túláram miatt fognak hamarosan meghalni?
Nagyon szeretem ennek a tévének a képét, jó volna megmenteni (ráadásul 3D-s, olyat meg már nem is gyártanak). Tudtok esetleg Debrecen környékén ajánlani valakit, aki meg tudja ezt szépen javítani? -
#77801
Szipi
aktív tag
razorbenke92
#77800
Szipi
aktív tag
válasz
razorbenke92
#77800
üzenetére
Akkor működhet ezekkel a kondikkal?
Jó lenne tartósan megoldani nem csak pár óráig/napig aztán varázsfüst.

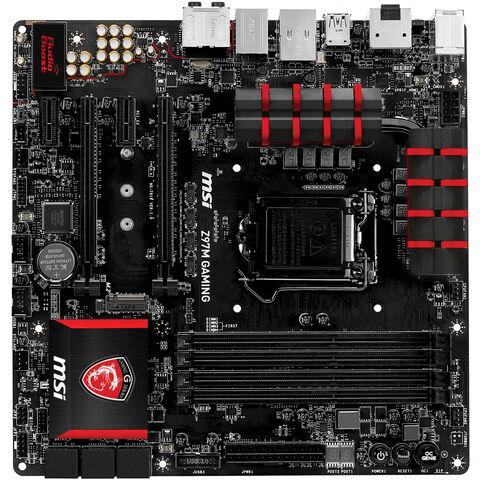

Igazából először csak 1-1 (CPU/GPU) NEC/Tokin-t akarok kicserélni a 4/4-ből és meglátom mi történik, sokaknak ennyi is elég volt. -
#77799
Szipi
aktív tag
razorbenke92
#77798
Szipi
aktív tag
válasz
razorbenke92
#77798
üzenetére
Én nem értek hozzá annyira de a neten így írták: 1NEC/Tokin helyett 4 tantál kell:
1 NEC/Tokin 2mOhm -> 4 tantál kondi 9/4=2,25mOhmA képen decoupling van írva, a datasheeten meg coupling.
Gondolom a kettő pont ellenkezője egymásnak?Egyébként egy csomó videó és kép található mindenfele amin különböző kondikra cserélik ki őket és megjavul a konzol. Volt aki rendes elektrolit kondit forrasztott be és működött.
-
#77785
repvez
addikt
razorbenke92
#77784
repvez
addikt
válasz
razorbenke92
#77784
üzenetére
[link]
Itt van egy leirás ami müködik, csak ezt szeretném ugy megváltoztatni, hogy 3 részre kellene bontani ahogy az alábbi leirásban irtam.
Az egyik panelen lenne a botkormányban 22 gomb a 3 shift regiszterrel, meg 2 TLE5011essel a másikon lenne gázkarban 10 gomb és 4 analog potméter és egy TLE 5011
A 3. on meg 3db TLE5011 a pedálban.
És ezeket kellene rákötni az arduino boardra. a gázkar vagy a botkormány talapzatába összefogva a 3 egységet.8 potméterrel nincs gond, de nem tudom, hogy a 10 et már kezelni tudná e és ha bejön a képbe az MCP320X.
Az MMJOY2 képes kezelni, de nem tudom, hogy milyen modon .
[link]
[link]
[link]
[link]Csináltam pár vázlatot, hogy kb hogyan képzelném el a dolgot, a 22 gomb a sziftregiszterrel csak a z FLCS hangle rész hivatkozik rá. mivel ezek a vezetékek jönnek csak onnan.
-
#77783
repvez
addikt
razorbenke92
#77782
repvez
addikt
válasz
razorbenke92
#77782
üzenetére
azt elfelejtettem irni, hogy nagyon amatőr vagyok és programozni sem tudok, ugyhogy nagyon alap dolgokra lebontva kellene elmagyarázni mit hogyan .
Ez az eljárás , hogyan változtatná meg a csatlakozásomat ?
Ha jol értem akkor erről a panelről lenne szo
[link]A másik ,hogy ezt nem biztos , hogy támogatná a program , vagy hogy ismerné fel a Win10es vagy bármelyik játék ha ezzel köznék rá gombokat és potmétert?
-
#77705
razorbenke92
őstag
razorbenke92
#77701
válasz
razorbenke92
#77701
üzenetére
Közben esett le, hogy a 7V-ot is kívül méred szóval tárgytalan amit írtam.
-
#77517
ath
senior tag
razorbenke92
#77480
ath
senior tag
válasz
razorbenke92
#77480
üzenetére
köszönöm, ez jónak tűnik, utánanézek miket lehet kapni, szerintem a célomnak megfelel!
-
#77445
rednifegnar
senior tag
razorbenke92
#77442
rednifegnar
senior tag
válasz
razorbenke92
#77442
üzenetére
szelvedos nehogy tul eros legyen es benyomja a panelt.
nem lehet pofaval lefele ratenni valami samlira es ugy kipiszkalni a fuleket es leemelni rola? -
#77439
Dr. Szilikát
őstag
razorbenke92
#77437
Dr. Szilikát
őstag
válasz
razorbenke92
#77437
üzenetére
Sok jelentősége nincs a javítás szempontjából, szakadt LED-sornál úgyis leszabályoz általában, így mérhetetlen a feszültség.
Működés közben meg áramra szabályoz (300 mA ebben az esetben) és a LED-ek nyitófeszültségének összegére áll be, ami lehet tág fogalom, ekkora méretnél 100-150 V is. Ezen belül a zárlatos LED-eken meg semmi nem esik, tehát ez is egy bizonytalansági tényező.
Ezért sem szabad fix feszültséget kötni rá, pontosabban áramra korlátozni kell. Meg egyébként is áramgenerátoros táplálásról szól az egész.
-
#77438
mezis
félisten
razorbenke92
#77437
mezis
félisten
válasz
razorbenke92
#77437
üzenetére
Egy LG TV háttérvilágítása 3 LED sorból állt, 6, 7, 6 db LED-del. Emlékeim szerint 120V körüli feszültséget mértem amikor még szakadt volt egy LED. Jó LED-ekkel talán 60 - 80V körüli feszültséget mértem a LED-eken. A nullához képest a LED+ -on 120V, a LED- -on 60 - 80V-ot mérhettem. Talán a LED sorok egyik vége sem volt a nullán.
-
#77436
Dr. Szilikát
őstag
razorbenke92
#77435
Dr. Szilikát
őstag
válasz
razorbenke92
#77435
üzenetére
Sajnos a kinyíródott LED-ek szakadozni is tudnak, amitől néha jó, néha nem. Az is bevett szokása, hogy bekapcsoláskor még bevillan esetleg.
Egyébként az egy jó hatásfokú driver, miután sok készülékben van egy tápegység előbb 24 V-ra, majd arról megy a step up driver.
Itt meg egy táptrafó egyenirányítás után máris a LED-ekre dolgozik, áramgenerátoros módban, amihez az áramot a söntökön figyeli.
Volt egy érdekes eset, ilyen felépítésű driver volt az is. Látszólag minden jól működött, de veszettül forrósodott a két primer MOSFET. Már miután kicseréltem, mert zárlatos volt előtte.
Ugyanakkor enyhe égett szagot is árasztott a készülék, szinte érthetetlen módon. De az is értelmet nyert, amikor kiderült, hogy a LED-sor egy helyen elszenesedett és test felé vezetni kezdett. A szenes részen test felé elszivárgó áram miatt forrósodott a driver.
-
kovaccss
tag
válasz
razorbenke92
#77359
üzenetére
Köszi, de ezzel nem lettem előrébb. Nyilván hogy minél nagyobb W-osat veszek, főleg a fehér kerámiánál, ez annál hosszabb fizikailag, nagyobb felületen adja le a hőt. Vehetnék 10-20W-osat is, de ez már akkora, hogy nem lehet bekötni a táp 2 egymás melletti sorkapcsába. Már a 7W-os kerámia 35 mm hosszú. [link]
A kérdéseimmel azt akartam megtudni, hogy mi az optimális W, aminél nem lesz 70-100 fokos, de még nem is 3+ cm hosszú. A kerámia 10W-osokból mind elfogyott a sima hosszú 2 végén kivezetéses (49 mm hosszú), csak ilyen rövid, vastag, egymás melletti kivezetéses van, pont hogy hosszú és vékony kéne a jó hőleadás miatt, ez nem jó. [link] Ilyet csak ne vegyek már, hűtőbordás. [link] A 15W-os is csak 48 mm hosszú, vastagabb, nem 9-10 mm, hanem 13. [link] A 20 W-os 13×60 mm. [link] -
#77169
hcl
titán
razorbenke92
#77165
válasz
razorbenke92
#77165
üzenetére
Írta, hogy tanulta
Annak, ha nem kell macerálni, mindenki örül
Olyan dolgok, amikhez nem kell babrálni, meg max. a marketingesek fantáziájában léteznek.Tamy ötlete is jó amúgy.
-
#77152
hcl
titán
razorbenke92
#77151
válasz
razorbenke92
#77151
üzenetére
Az ilyen "wifin lóg az eszköz és kifele kommunikál valami külső szerverre" dolgoktól a hideg kiráz. :S
Itthon minden ilyesmi egy szerveren keresztül megy, ssh-val be lehet jutni, és onnan elérhetőek a dolgok (még nem sok minden).
Van még egy külső felülete weben, jelszóval, de az is hamarosan SSH tunnelre megy. -
#77095
sztanozs
veterán
razorbenke92
#77093
sztanozs
veterán
válasz
razorbenke92
#77093
üzenetére
Köszi! Lőttem is egyet Aliról. Remélem rendesen működik majd. Úgy látom túl nagy választék nincs az alsó szegmensben...
-
#77015
MaCS_70
félisten
razorbenke92
#77014
válasz
razorbenke92
#77014
üzenetére
Köszi, ezt én is megtaláltam -- csak sokkal drágábban.
Ez az 5x Dainu szett milyen lehet vajon?
Köszönettel: MaCS
-
#77013
MaCS_70
félisten
razorbenke92
#77012
válasz
razorbenke92
#77012
üzenetére
Nagyon köszönöm, nézem!
De nem kell az ugró, elég a statikus kód, mivel ilyen a jelenleg használt eszközpark.
Köszönettel: MaCS
-
#76884
t72killer
titán
razorbenke92
#76883
válasz
razorbenke92
#76883
üzenetére
A supportjuktól egyszer kérdeztem valamit (nem akksiügyben), válaszra se méltattak, de megpróbálom. Akad kb passzoló méretű LiPo cella, max külön kell majd tölteni, nem az egyébként ultragagyi töltőjükkel, aminél figyelmeztetnek, hogy üljünk a töltő mellett, miközben 4 órán át tölti az akksit, nehogy véletlen túltöltse
. -
#76680
#85619712
törölt tag
razorbenke92
#76675
#85619712
törölt tag
válasz
razorbenke92
#76675
üzenetére
Elég rétegcucc amit kerestek, nem nagyon láttam mashol ilyet. Közben támadt egy ötletem, ha ilyen apa-anya panelban forrasztható molex csatit egymásnak háttal forrasztani? Ezt itthon is kapni bőven. Elagazó vezeték is mehet rá a végén meg az egészre egy zsugorcső, az elágazóra meg egy csinos kábelharisnya? Az már csak mutatna valahogy.
Bár nálam a funkció mindig felülírja az esztétikát, nekem az is bőven megtenné amit csináltál. De tudom nem vagyunk egyformák.
-
#76676
hcl
titán
razorbenke92
#76675
válasz
razorbenke92
#76675
üzenetére
Ilyet szerintem csak ebay / Aliról kapsz.
-
#76672
#85619712
törölt tag
razorbenke92
#76669
#85619712
törölt tag
válasz
razorbenke92
#76669
üzenetére
Ilyet kerestek? Gyanús, hogy itthon be lehet (még) szerezni.
-
#76670
hcl
titán
razorbenke92
#76669
válasz
razorbenke92
#76669
üzenetére
Hát fog egy apa + egy anya csatit, azt szépen összeköti, és kész is... Amúgy régi P1-es ventiken szokott ilyesmi lenni.
Vagy szétszed egy meglevő csatit, és abba köti be (a Molex szétszedhető). -
#76616
hcl
titán
razorbenke92
#76615
válasz
razorbenke92
#76615
üzenetére
Ügyes ember feltépi oldalra is (igen! nemrég is sikerült!
mondjuk ott már nem sok tétje volt, mint kiderült ) -
#76601
bazsimano
őstag
razorbenke92
#76600
bazsimano
őstag
válasz
razorbenke92
#76600
üzenetére
ahham, nah akkor itt lesz az hogy keresek valami szakit
vagy hozzaerto hobbystat aki max ranez es megmondja a frankot, hogy erdemes-e vele foglalozni vagy sem...
azert tobb szazezreket nem akarok rakolteni, es megmarad a tanuloleckenek -
#76598
bazsimano
őstag
razorbenke92
#76597
bazsimano
őstag
válasz
razorbenke92
#76597
üzenetére
koszonom a valaszokat!

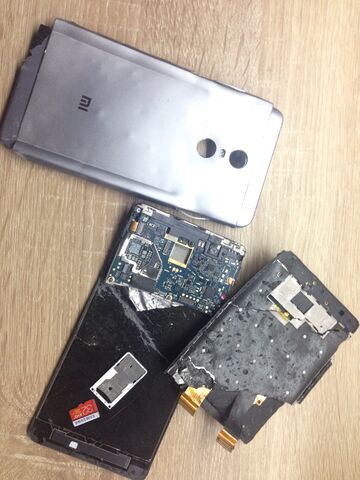

hat ez egy regebbi redmi note 4 pro volt. hat az alaplap azert karosodott, de ahogy irtam ebben nem vagyok jartas...de maga a telo ketteszakadt...alabb a kep:
tehat akkor inkabb felejtos a dolog...azt hittem, hogy "olyan egyszeru", hogy memoria chip leszed, felforraszt masik alaplapra es ugy kinyerheto...de akkor ezek szerint nem olyan egyszeru ahogy a jozan paraszti eszem gondolta
-
#76572
tordaitibi
veterán
razorbenke92
#76548
válasz
razorbenke92
#76548
üzenetére
Nagyon megköszönném.
Hamarabb is ideérne hozzám mint ali vagy ebay és társai.
Ingyen nem kívánhatom neked is került valamennyibe amikor megvetted.
Írok privit ha nem gond. -
#76547
Tarokk79
aktív tag
razorbenke92
#76540
Tarokk79
aktív tag
válasz
razorbenke92
#76540
üzenetére
Köszi, ma arra járok megnézem hátha kaphatok valamit, ami megkönnyíti, mert a régi csatlakozót szétvágtam
. @SchumiBácsi:
Neki esek én is a szigetelőszalaggal, csak szerzek valami tüskét, mert szétvágtam a csatlakozót. -
#76539
Tarokk79
aktív tag
razorbenke92
#76513
Tarokk79
aktív tag
válasz
razorbenke92
#76513
üzenetére
Bénázok. Nem sikerült sem találni ilyen alkatrészt, sem megcsinálnom stabilra.
Esetleg valakinek ötlet, hogy a két vezetéket, hogyan tudnám belerögzíteni a tápba?
Vagy esetleg boltot tudtok mondani a XIII. kerület környékén, ahová érdemes lehet bemennem? -
#76411
Batman2
őstag
razorbenke92
#76410
Batman2
őstag
válasz
razorbenke92
#76410
üzenetére
Akkor tedd azt, most már nagyon kiváncsi vagyok, hogy mi a fene van, mennyivel is megy az a filament !
Én ugyan nem tudok olyan fehér LED kristályról, ami lényegesen 3V alatti feszültségről megy, legalább is amiket valamilyen tokozásban meg lehet venni, azok mind ugyanolyan nyitófeszültséggel rendelkeznek (2,8-3,0V körül). De lehet, hogy mégis van olyan fehér fényt adó anyag típus, ami 2V, vagy alatti feszültséggel már megy.Üdv.
-
#76409
Batman2
őstag
razorbenke92
#76404
Batman2
őstag
válasz
razorbenke92
#76404
üzenetére
Megszámoltam én is a LED filamentet, valóban 50 chip van benne, aminek valóban 150-160V körül kellene lennie az üzemi feszültségének.
Viszont ez azért érdekes, mert tudtommal a filament LED lámpákban levő filamentek 50V körüli feszültséggel működnek, ahhoz nem tudom mennyi LED kristály társul sorosan.
Vettem én is ilyen filamentet szólóban, az valóban 50V körüli feszültséggel megy, de abban biztosan nincsen 50db kristály.
Bár a kis drót hurkok (átkötések) száma valóban 50db krostályt sejtet a Te filamentedben, de lehet hogy mégis csak 25db kristály van benne ?
Akkor már legalább 75V körüli lenne a feszültsége egy "szálnak", 150V a kettő, itt már lehet mit szabályoznia az IC-nek a 325V effektívből.Üdv.
-
#76407
Batman2
őstag
razorbenke92
#76404
Batman2
őstag
válasz
razorbenke92
#76404
üzenetére
Ha tényleg 100 LED chip van benne sorosan kötve akkor az 285V körül kezd egyáltalán világítani, a hálózati áram csúcsa 325V, az előtét ellenállással és a puffer kondival simítva az impulzusokat valahol 310V körül lehet a LEDekre jutó átlag feszültség.
Az egyik ellenállás az áram korlátozó előtét, a másik a puffer kondikat kisütő funkciójú lehet, a két kondi pedig lehet sorosan is, akkor 160-200V-osak darabonként, vagy lehet párhuzamosan is kötve, akkor 350-400V-os, és 1-2,2uF darabonként. Mindenképpen a méret miatt lehet duplázva szerintem.
Ilyesmi lehet a kapcsolása:
A szinusz hullám pirossal jelzett része táplálja csak a LEDeket, ez is a szabályozás egy formája, így nem kell előtét kondenzátor.Üdv.
-
#76405
Batman2
őstag
razorbenke92
#76404
Batman2
őstag
válasz
razorbenke92
#76404
üzenetére
Jópofa a röntgenkép, nem láttam még így elektronikai cuccokat !
Akkor a LED filament "lágyrésznek", husinak számít, a fém tok és vezetékek pedig a csontváznak !
...Esetleg vizsgált meg CT-vel a is "beteget" ! Üdv.
-
#76404
razorbenke92
őstag
razorbenke92
#76289
válasz
razorbenke92
#76289
üzenetére
Dr. Szilícium kollégának ment volna a válasz, de idő közben beszürkült
Kár érte, jó ügynök volt!
Megnéztem a filament LED-es Osram égőt rögöny alatt, hogy mi van a foglalatában:
Egy huzalellenállás, egy fémréteg ellenállás és két elektrolit kondenzátor van a foglalaton belül, illetve egy SO8-as IC leforrasztott hűtőlappal:
[Képlink, hogy ne legyen túl görgetős a topic]
Szóval ekkor arra gondoltam, hogy valóban áramgenerátoros - ettől függetlenül amikor nálunk gond volt a feszültséggel, tuti, hogy dimmelt - de az is lehet, hogy csak a kimerülő-feltöltődő kondi miatt látszott a halványuló-erősödő fény.
Ebben filamentenként 50led-et számoltam [Kiesett a szemem, mire megszámoltam*] , a 4 filament 2S2P kofigurációban van. Itt felmerült bennem, hogy akkor mégsem lehet áramgenerátoros. Legalábbis csúnya lenne a párhuzamba kapcsolt LED-eket áramgenerátorral hajtani.
Aztán utánaszámoltam, hogy 100LED van egy sorban, kb 3.x V nyitófeszültséggel 3x0V ami közel van a hálózati feszültség csúcspontjához. Valószínűleg 320-ra tölti a diódahídon keresztül a kondenzátort, és ezt kapja meg a két darab 100 ledes sor.
* A képen csak a LED-eket összekötő bondolás látható. Maguk a LED chipek olyan anyagból vannak, ami jobban penetrálódik mint a szilikon amibe be vannak öntve. Emiatt ha már elég nagy a teljesítmény, hogy átlássak a burkolaton, már a LEDet is átlövöm. Próbáltam egy olyan képet csinálni, ami éppen átvilágítja a szilikont, de még éppen látszik egy élére(!) fordított LED chip [kép]. -
#76357
Batman2
őstag
razorbenke92
#76356
Batman2
őstag
válasz
razorbenke92
#76356
üzenetére
Örülök ha segíhetek !
Nekem is van IV-18-as csövem, azzal is órát szeretnék építeni, de csak egyszerű óra funkció, szintén logikai elemekkel.Üdv.
-
#76329
#85619712
törölt tag
razorbenke92
#76328
#85619712
törölt tag
válasz
razorbenke92
#76328
üzenetére
TG
-
#76290
Dr.Szilícium
csendes tag
razorbenke92
#76289
Dr.Szilícium
csendes tag
válasz
razorbenke92
#76289
üzenetére
Pontosítás kedvéért megtaláltam közben egy régi feljegyzésem, egy filament névleges értéken 1 W / 15 mA / 66 V, azaz 22 chip sorosan integrálva.
-
#76288
Dr.Szilícium
csendes tag
razorbenke92
#76287
Dr.Szilícium
csendes tag
válasz
razorbenke92
#76287
üzenetére
Aljában szokott lenni a kapacitív előtét, elektronika (aktív alkatrész) nélkül:
https://www.youtube.com/watch?v=ReO9D1E8XqI
Egy filament nyitófeszültsége 50-60 V (LED-ek sora).
De a nagyobbakban lehet aktív is, annak is van több fajtája, azaz nem csak kapcsolóüzemű, hanem disszipatív megoldások is vannak.
-
#76286
Barret001
addikt
razorbenke92
#76283
Barret001
addikt
válasz
razorbenke92
#76283
üzenetére
A ledlámpák (nem ízzó) 90%-a áramgenerátoros.Nem érdekli őket a feszültség változása.
-
#76246
#85619712
törölt tag
razorbenke92
#76245
#85619712
törölt tag
válasz
razorbenke92
#76245
üzenetére
Nagyon zseniális a megoldásod!
Én máshonnan támadtam volna, de a te ötleted lényegesen egyszerűbb + benne van a későbbi bővítés lehetősége. -
#76233
PitLee
őstag
razorbenke92
#76223
PitLee
őstag
válasz
razorbenke92
#76223
üzenetére
+ adam320
Nézegetem a pdf-ket, videókat és én is ilyesmin agyaltam,
hogy ha a házban lévő RGB vezérlővel szeretné állítani az összes ventilátor színét
(Zalman venti + a ház oldalán a ledszalag +TT ventilátorokat is) akkor vezérlőjelet kellene lopnia a ház RGB vezérlőtől, amit a TT ventiknek kellene átadni és ha szerencséje van akkor a TT ventik is hasonló színt fognak produkálni. -
#76151
Blackmate
őstag
razorbenke92
#76149
Blackmate
őstag
válasz
razorbenke92
#76149
üzenetére

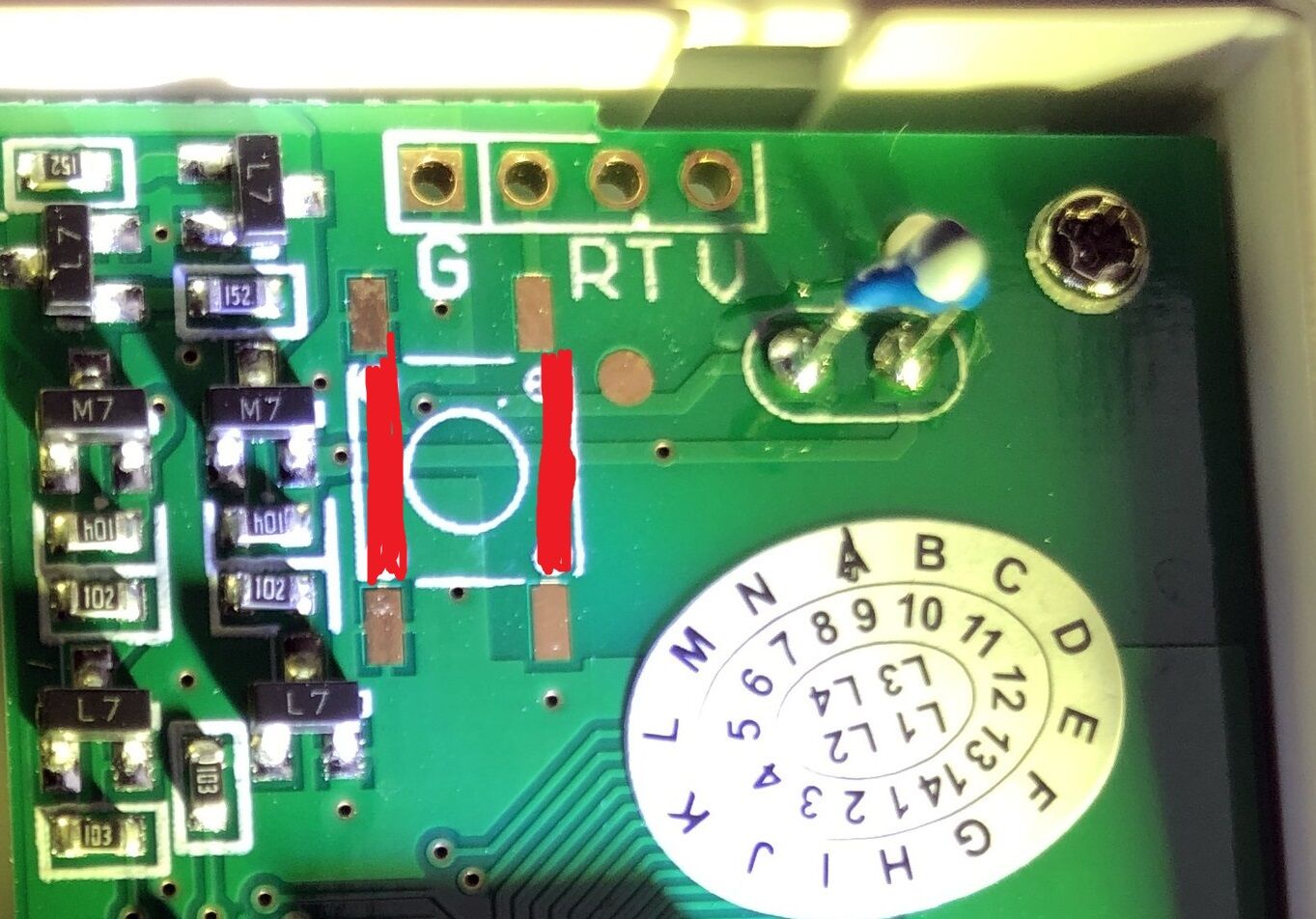

A pirossal jelölt részek egyenpotenciálon vannak:
A kapcsoló forrpontjainak helye nekem is feltűnt, mert van egy ugyanilyen kialakítás (nyomógombbal) kicsivel odébb, ami reset funkcióval bír.
Szerintem itt pont a G és az amelletti lábat zárná rövidre és "tenné" földre, s emiatt már el is bizonytalanodtam, hogy az Rx lenne, hiszen úgy semmi értelme -
#76124
Fredo78
aktív tag
razorbenke92
#76122
Fredo78
aktív tag
válasz
razorbenke92
#76122
üzenetére
Köszi a gyors reakciókat. Az Alit jelen esetben hanyagolom nekem is rossz tapasztalataim vannak táp-adapter-töltő témában.
Optonica táp lett beszerezve. 1,5-es vezeték jön a 220 felől a táp után meg 0,75 viszi tovább az egyenáramot.
Barret001: igen ez stukkóba való dekorszalag. Építettem már akváriumvilágításokat is, azok igényelték az alu profilt -
#76019
carl18
addikt
razorbenke92
#76015
carl18
addikt
válasz
razorbenke92
#76015
üzenetére
Persze nyilván az a cél az átlag embert sikerüljön ráterelni a vásárlásra. Mondhatom én azért úgy érzem már nagy részt nem tudnak megvenni marketingel, mert elég sok gyártó ir a dobozra egy nagy számot (hazudott teljesitmény hogy megvegyék a terméküket)
Erre tökéletes példa a Tronsmart, mert volt a hangszórójuk a Mega ami állitólag 40 wattos és 600 gramm.... És akkor volt olyan hogy 2 tronsmart mega már együtt 80 watt..... Én meg csodálkoztam hogy repülnek itt a watt számok de a teljesitmény élőbe egy favatkát se ér. Hallottam élőben, és inkább mondanám azt 15 wattnak mint 40 wattnak.Most itt a Dockin D Fine ami 50 wattos, de ez szó szerint valóban érződik hogy van hangereje 100 decibelt lazán kiordit magából. Meg hát ott volt a T6 MAX ami 60 wattos, de élőben a Dockin ellen már valahogy borzalmasan kevés volt.
A Dockintól vagy 5-6 decibelel halkabb és ráadásul az teljes hangerőn elég szépen torzit is.A Témához hozzá szólva szerintem manapság a youtubon van a legtöbb marketing, majd nem mindegyik videós bemutat egy terméket és elmondja milyen jó ez és hogy szükséged van rá.
#76017Dr.Szilícium
Ja hogy akkor nem olyan veszélyes mint ahogy én spiláztam túl?
Hát én megmondom ősszintén úgy voltam vele jobb a békesség, meg hát nem is volt olyan eszkőz amibe kellet volna akkut cserélni nem kellet forrasztgatni itthon.
Főként ez régebben volt, az volt a baj van a cella eleje és ugyebár van egy kék boritás rajta. Nos ezt utolag tudtam meg ha a hogy a cellát körülvevő fém amit borit az a vékony gumi cucc negativ töltés. És 1 cellám volt amit a sok ki be rakosgatástól lejött a pozitiv polus körüli kis gumi rész körbe. Igy mikor kiakartam venni mint két része hozzá ért és füstölt. Én meg lapátra tettem és rohantam vele ki, mint a villám
Végül is nem lett baj, de kajak azt hittem felrobban.
Azóta jobban figyelek mint dologra, azért még sem árt az ovatosság.
Meg hát irtam kezdő is vagyok, de valahogy még is szeretek a javitással szerelgetéssel foglalkozni. Mindig tanulok valami újat a témában.
Litiumra vissza térve, általában 20-80% között használom a akkumulátoros dolgaim.
Úgy a leghoszabb a litium cella élet tartalma. Na meg nem teszem ki magas hőmérsékletnek, 40 fok feletti hő elég szépen gyilkolja őket. -
#76016
mezis
félisten
razorbenke92
#76015
mezis
félisten
válasz
razorbenke92
#76015
üzenetére
+1
Az internet sebessége sem 1Gbps hanem 1000Mbps -
#76013
carl18
addikt
razorbenke92
#76012
carl18
addikt
válasz
razorbenke92
#76012
üzenetére
Inkább főként az idiótákra jellemző, most szerintem tök mindegy hogy 6,6 amper vagy 6600 mah-es mert a kettő azonos akapcitás. A Váltó szám ugyan akkora mint a méter/km esetében. Szóval ahhoz elég tyúkeszünek kell lenni, hogy ilyen alapvető számitás ne tudjon elvégezni valaki fejben.
Mint ha azt mondaná valaki 1,5 km kevés, de 1500 méter már rengeteg
-
#76010
Dr.Szilícium
csendes tag
razorbenke92
#76009
Dr.Szilícium
csendes tag
válasz
razorbenke92
#76009
üzenetére
Már eleve a mAh egységtől is hülyét kapok, szememben a butaság szimbóluma.
Normális dolog, 2 Ah helyett azt írni, hogy 2000 mAh? Nekünk általános iskolában úgy tanították, hogy mindig az egyszerűbb / rövidebb / praktikusabb változatra kell törekedni. Kivételek lehetnek, amikor egy mérnök mm-ben tervez és hasonlók.
De nem mondjuk egy ember magasságát mm-ben, tömegét μg-ban stb.
Persze, tisztában vagyok vele, hogy a marketing miatt jobban mutatnak a nagy számok, meg azután az emberi butasághoz is fontos alkalmazkodni. Még valamelyik észlény amerikai vásárló azt hihetné, hogy a 2 Ah kevesebb, ezért inkább máshol vesz 2000 mAh kapacitást. Mert az a biztos.
Mindegy persze, hülye egy szokás terjedt el a világon, ez már így is marad.
-
#75998
carl18
addikt
razorbenke92
#75995
carl18
addikt
válasz
razorbenke92
#75995
üzenetére
KÖszönöm!
Igen nővéremnek is Onyx 3 van nagyon jó a hangja, csak hát sajnos nekem karcsu volna az a 2600 mah.#75996Barret001carl18
Hát nem igazán fér ebbe már semmi, főként azért nem is akartam kokányolni mert a passziv membránok miatt enek nagyon fontos a légmentesitést.
#75997Gézengúz
Na akkor Grat hozzá, akkor te valóban kihoztad a maximumot belőle! Milyen model pontosan?
Igen sajnos a mai hangszórók hibája szerintem is az hogy kizárolag akkuról mennek, és töltés közben is az akkumulátort használják. A Jbl Charge 2-t is kipróbáltam akku nélkül simán 5 voltról. Bekapcsol de hangot nem add ha nincs akksi, szóval ki van ez találva jól. Szerintem ez is arra megy ki hogy hamarabb tönkre menjen és vegyen az ember egy újat.Amúgy nekem is van itthon rendes normális bluetooth hangszóró, a Charge 2+ és társai amik itthon vannak főként hobbi célból lett véve hogy hátha feltudom az egyiket támasztani.
Bár főként azt tartom viccesnek 5-6 éve a Charge 2 50-60E forint volt, most meg mondhatjuk egy rakás szemét, használt ára is müködöképesen 10E forint.
-
#75913
csubuka
addikt
razorbenke92
#75911
csubuka
addikt
válasz
razorbenke92
#75911
üzenetére
Akkor a kapcsolástól függően előfordulhat az, hogy az eredetileg 3.5A-es adapter alacsonyabb feszültségen sem fog tudni nagyobb áramerősséget?
Mert valami 4.5A azért kéne...
-
#75908
#85619712
törölt tag
razorbenke92
#75906
#85619712
törölt tag
válasz
razorbenke92
#75906
üzenetére
Nekem egy párologtatóhoz kellett 9v 5a tápegység, egy 19v 2.7a lett átalakítva erre a célra, két éve teszi a dolgát, nem tapasztalok melegedést vagy egyéb anomáliát. A másik esetben egy 24V 2A tápegység egészen 5 voltig maradt működőképes és terhelhető maradt 2A-ig biztosan. 4 volt körül már leállt a rezgés, így 5v alatt használhatatlan a megoldás, de működik. Hozzáteszem ezek elég békebeli tápok, az ezredforduló környékéről, dip ic-vel és furatszerelt alkatrészekkel. Lehet egy mai táp, jelöletlen smd ic-vel és alkatrészekkel sokkal nagyobb falat és nem ilyen egyszerű a megoldás. Ez úgy gondolom mindig az adott kapcsolás függvénye, de egy próbát mindenképp megér.
@Barret001: Ha kiderülnek a részletek, meglátjuk mennyire pikk pakk.
Én bizakodó vagyok. -
#75907
tordaitibi
veterán
razorbenke92
#75906
válasz
razorbenke92
#75906
üzenetére
"Ha adott a táp ami 20V 4.5A-es, abból lehet e 8.5V 5A-t csinálni?"
Igen lehet, de csak smps vagyis kapcsolóüzemű down módszerrel.
A hagyományos analóg-disszipatív szabályzón és az egész szekunder körörn átfolyik a teljes terhelőáram.
Pl. van egy 10V/10A tápegységed de neked csak 5V/10A kell.
A 10A átfolyik a teljes körörn és a szabályzón marad az 5V felesleg. Miután ezen természetesen átfolyik a 10A, soros szabályzó, rajta marad 5V*10A azaz 50W lesz a disszipáció és a tápegység a teljes teljesítményére igénybe lesz véve azaz 100 wattra.
Csak ennek a fele eljut a tényleges fogyasztóra, a maradékból hő lesz.
Kapcsolóüzemű konvertert választva a fennti feladatra,
a kimeneten ugye 50W kell, azaz 5V/10A.
A hatásfokot az egyszerűség kedvéért feltételezzük 100%-nak (a valós az 90-97% körüli) ezért a tápból csak 50 wattot vehet fel, azaz 10V mellett 5 Ampert.
A valós hatásfokot számolva 5,5A.
Vagyis a konverter kíméli a tápot is és a hőveszteség az 50W helyett csak 5W. -
#75812
Aryes
nagyúr
razorbenke92
#75810
válasz
razorbenke92
#75810
üzenetére
Bocs a hülye kérdésért, de mi a fenének van annyi lába egy CPU-nak, ha ilyen sok egyforma?
-
#75673
Csabesz666
aktív tag
razorbenke92
#75671
Csabesz666
aktív tag
válasz
razorbenke92
#75671
üzenetére
POnt az a problémám, hogy nem találok semmit sem arrol, hogy duáll biosos lenne a lap. Én még a U23-as ra tippelek:
-
#75626
Chuck Norris
senior tag
razorbenke92
#75625
Chuck Norris
senior tag
válasz
razorbenke92
#75625
üzenetére
Köszönöm a segítséget meg a felajánlást is
nem sürgős mert most jelenleg pont annyi stabilan működő távirányítónk van mint amennyit használunk is. Rendeltem jó néhány darabot azt írja, február 17-ig megjön. -
#75620
kesztió
aktív tag
razorbenke92
#75617
kesztió
aktív tag
válasz
razorbenke92
#75617
üzenetére
Ez tiszta beszéd, kösz. Nem vagyok elájulva az ötlettől, hogy SMD kondikat forrasszak, de az utóbbi két hét alatt azért belerázódtam, már nagyságrendekkel jobban megy műfaj, és profi szerszámot is szereztem hozzá.
-
#75615
kesztió
aktív tag
razorbenke92
#75614
kesztió
aktív tag
válasz
razorbenke92
#75614
üzenetére
Így már sokkal világosabb, köszönöm.
A két kondenzátor fillérekért megvan, akkor melegen javaslod, hogy a végső lapra is tegyem fel őket nagyjából ugyanebben a konfigurációban, ahogy az eredeti SparkFun lapon van?
Egy 700mA-es kínai, miniatűr, leválasztott kimenetű, kapcsolóüzemű tápról fogja kapni az áramot az ESP32-es kontroller, valamint ez a CAP1203-as IC. Ez a táp eredetileg 5V-os, de tud fogadni egy AMS1117-est, így dupla kimenet lesz, egy 3,3V-os és egy 5V-os. (Az 5V máshová kell, és ide csak a 3,3-at fogom használni.)
-
#75543
Aryes
nagyúr
razorbenke92
#75542
válasz
razorbenke92
#75542
üzenetére
A digispark ugye szoftveres USB emulációt használ, a pro micro-val ellentétben, ami hardverest. Ezért instabil tud lenni, csak erre hívtam fel a figyelmet. Én napokig szívtam vele, bootloadert cseréltem, PCB hibát kerestem, mire egyszer véletlenül rájöttem, hogy mi újság. Alaplapi usb-ben valószínű jól működik, nekem a laptopomban belső usb hub van, abban csak úgy működött, ha kihúztam az egeret.
Csak azért írtam ezt le, hátha megkímélek vele vkit pár óra szívástól. -
#75540
meroly
veterán
razorbenke92
#75537
meroly
veterán
válasz
razorbenke92
#75537
üzenetére
Aztarohadt ez de jo
A mivel rész tiszta és világos mint a nap. A hogyan....hat. Szerintem írok privát üzenetet ha nem haragszol -
#75539
Barret001
addikt
razorbenke92
#75537
Barret001
addikt
válasz
razorbenke92
#75537
üzenetére
Nekem van egy reed relé beépítve az egerembe
Működik. -
fgabor87
tag
válasz
razorbenke92
#75468
üzenetére
Akkor ez egészen biztosan így működik 6-os Golf-nál is. Akkor most legalább már tudjuk, mivel állok szemben. Tehát impulzusokat kéne blokkolni.
Ha egyszerűen csak egy kondit iktatok be, aminek a pozitív lába a vezérlő vezetékhez csatlakozik, a negatív pedig a földhöz, azaz párhuzamosan kötöm be a kamera relével. Ez azt eredményezi, hogy amíg a kondi nem töltődött fel, addig átvezeti a feszt a földre, de amint feltöltődött, szakadásként viselkedik, és az áram megindul a kamera felé. Így csak azt a kapacitás értéket kéne belőni, ami elég ahhoz, hogy a leghosszabb impulzus se töltse fel.
Ha berakok a kondi elé még sorosan egy ellenállást, az miben fog segíteni? Kell az is? Bocs, ha hülyeséget írok/kérdezek, de nem sokat foglalkozom elektronikával... csak ami rám ragad.leweegee2: Fotoellenállás is jó lehet, csak nem tudom, be tudom-e vezetni az izzó mellett, illetve szerintem a lámpatestbe bejutó természetes fény már elég neki fényes nappal.
-
PC4200
tag
válasz
razorbenke92
#75451
üzenetére
Igen elvileg 15a kér a motor. Meg kefés nem bl.
De viszont a motor veszi át a fék szerepét és olyankor lehet akár 60a pillanatnyi áramfelvétel.
Elvileg 20a elég lenne. Itt magyarországon hol tudom ezeket beszerezni? -
#75437
Barret001
addikt
razorbenke92
#75436
Barret001
addikt
válasz
razorbenke92
#75436
üzenetére
-
#75435
Barret001
addikt
razorbenke92
#75433
Barret001
addikt
válasz
razorbenke92
#75433
üzenetére
Olyan mintha magyarul írnál,mégsem értem a felét
-
#75418
tillatrilla
senior tag
razorbenke92
#75417
tillatrilla
senior tag
válasz
razorbenke92
#75417
üzenetére
Szia! Köszi az infót,akkor méregetni fogom néhány napig.
-
triklin
tag
válasz
razorbenke92
#75194
üzenetére
Köszi a választ.
433Mhz. A helyszíni kapcsolás illetve wifis nem lényeg, így a linkelt modul tökéletes lenne. Viszont nem találok itthon olyan webshopot ahol árulnának, illetve leírást sem a párosításról.
A párosítás menetét esetleg le tudnád írni?
-
#74986
Barret001
addikt
razorbenke92
#74982
Barret001
addikt
válasz
razorbenke92
#74982
üzenetére
Az smd lábkiosztás távolságra több féle méret szabvány van.Ez a nyák még igen "lightos"
-
#74978
Barret001
addikt
razorbenke92
#74977
Barret001
addikt
válasz
razorbenke92
#74977
üzenetére
Ugyan ez smd nyáknál már igen nehézkesen lenne megoldható! Na oda már kell a vékonyabb lakkozott vezeték.
-
#74974
rednifegnar
senior tag
razorbenke92
#74971
rednifegnar
senior tag
válasz
razorbenke92
#74971
üzenetére
en lattam olyan walkmann magnot aminek a fopanelje felbetort es vagy 50 db vekony lakkozott trafovezetekkel "javitottak" meg. tokeletesen mukodott bar borzasztoan nezett ki. muanyag szigetelesu vezetekkel nem fert volna el. en amugy szalagkabelbol szoktam vekony vezeteket lehuzni.
-
#74966
atomanti19
aktív tag
razorbenke92
#74965
atomanti19
aktív tag
válasz
razorbenke92
#74965
üzenetére
Áthidalásra mit javasolsz? Én valami vékony lakkozott tekercs vezetékre gondoltam. Az jó lehet? olyan 0.2mm körüli a furat esetleg 0.5mm
-
#74960
st6969
őstag
razorbenke92
#74959
st6969
őstag
válasz
razorbenke92
#74959
üzenetére
& Barret001
Köszönöm a segítséget. Néztem 60/40-es ónt, és gyantát is Aliexpressről, meg is rendelem -
#74681
quailstorm
félisten
razorbenke92
#74680
quailstorm
félisten
válasz
razorbenke92
#74680
üzenetére
Mivel nincs kiforrasztva, ezért csak úgy vonalzóval szemre, és igen, a gomb tetejéig. Nyilván ha kiforrasztom, akkor előkerülhet a tolómérő. Szóval a pontatlanság ezért van.
Köszönöm a linkeket, kiforrasztok egyet, aztán összehasonlítom, de szinte biztos, hogy ez lesz az.
-
#74580
$p@rr0w
őstag
razorbenke92
#74576
$p@rr0w
őstag
válasz
razorbenke92
#74576
üzenetére
Köszönöm a kimerítő választ, ez egy hagyományos asztali lámpa, E14 foglalat, meglehetősen vastag vezetékekkel, egy elosztóba van bedugva, nem értek hozzá hogy őszinte legyek de meglepne ha 4A kikészítené, illetve most az izzót egy 8W-os ledesre cseréltem, a dobozon 65mA szerepel...
(#74577) ElektrikusDE:
neked is köszi a választ, jó lenne megnézetni de sajnos a főbérlőt az sem érdekelte hogy folyik a wc, stb... -
#74570
Fredo78
aktív tag
razorbenke92
#74569
Fredo78
aktív tag
válasz
razorbenke92
#74569
üzenetére
Tudom, hogy elég meredek a konnektort hibáztatni
Azért őt okolom mert ez egy külsős, nem süllyesztett konnektor és tavaly egy másik áramkörbe volt bekötve és ott is gebaszt okozott. Most bekötöttem helyette egy ideigleneset utána meg egy véglegeset és mindkettő normálisan működik...
Mivel nem ad áramot a táp ezért este szétszedem. Nem látom, hogy lehetne e roncsolás nélkül megbontani, de mindegy is jelen esetben. -
#74559
Fredo78
aktív tag
razorbenke92
#74558
Fredo78
aktív tag
válasz
razorbenke92
#74558
üzenetére
Köszi a gyors választ. Egy Bosch Li akksis csavarozó. Az eseménykor akksi is volt benne, az megúszta. A tápegység külön részen van azaz "adapter" és csak az átalakított áram megy a nyákhoz. Gondolom azért 10.8 mert így specifikus
és nem könnyen helyettesíthető-javítható. -
#74492
Barret001
addikt
razorbenke92
#74480
Barret001
addikt
válasz
razorbenke92
#74480
üzenetére
Nekem van egy éjjellátó kamerám,gyengén világítanak rajta az infra ledek piros színnel. Szóval van olyan,aminél látható.
-
#74484
vmk
tag
razorbenke92
#74483
vmk
tag
válasz
razorbenke92
#74483
üzenetére
Az ellenállás értéke változik szépen a mérés során minél világosabb vagy sötétebb lesz.
A 750-es ellenállás rendben van.A Q1-en az alábbiakat tudom mérni:
egyik párban 5mV másik párban 550mVEz így mennyire van rendben?
-
#74481
vmk
tag
razorbenke92
#74480
vmk
tag
válasz
razorbenke92
#74480
üzenetére
Nem haragszom.
Sem szabad szemmel, sem kamerán keresztül nem mutat semmit.
Ha találkozol ilyen kamerával, akkor majd nézd meg sötétben, hogy halványan pirosan világítanak a LED-ek rajta. Nagyon halványan még nappal is látszódik közelről.
Ez nem az a fajta, mint ami a távirányítókban van (gondolom); azon valóban nem látszik semmi szabad szemmel.Egyébként egyszerű a diagnózis: éjszaka sötét a kamera képe
-
#74467
marcus.fenix
aktív tag
razorbenke92
#74466
marcus.fenix
aktív tag
válasz
razorbenke92
#74466
üzenetére
-
#74388
Babetta-X
senior tag
razorbenke92
#74387
Babetta-X
senior tag
válasz
razorbenke92
#74387
üzenetére
Köszi a gyors választ. Ez egy forgalomterelő lámpa, gyakorlatilag csak 12v izzókból álló lámpák vannak rászerelve, és ezeket vezérelte egy doboz. Olyan öreg szegény, hogy még típus sincs ráírva.
[Ilyesmit] kell elképzelni, csak jóval lemaradottabb változatban
-
#74253
t72killer
titán
razorbenke92
#74251
válasz
razorbenke92
#74251
üzenetére
30centis 2eres berendelve. H vkit érdekel, ez még olcsóbb. Így mégiscsak multifunciósabb lesz a cucc
-
#74189
mezis
félisten
razorbenke92
#74187
mezis
félisten
válasz
razorbenke92
#74187
üzenetére
Az a kötöződrót kertészetbe, virágárusoknak való! Vasból készül, lehet, hogy horganyzott, de nehezen forrasztható. Inkább palackok befonására, való akárcsak a bányászdrót is...
-
#73974
5150
aktív tag
razorbenke92
#73973
5150
aktív tag
válasz
razorbenke92
#73973
üzenetére
Hálám örökké üldözni fog, ha csak megpróbálod is
-
#73972
5150
aktív tag
razorbenke92
#73970
5150
aktív tag
válasz
razorbenke92
#73970
üzenetére
Első blikkre nekem is az volt a benyomásom, hogy az is szolidaritást vállalt a 2 másikkal, de letisztogatva, nagyitóval nézegetve most már inkább úgy tűnik, hogy a mellette lévő volt adakozó kedvében. Youtube-on rákeresve dobott egy ilyet: https://www.youtube.com/watch?v=yD7Ud8fYGaw (úgy tűnik a probléma gyakori ezeknél a kártyáknál) A pofa szerint ott valamilyen szűrő-szerepet ellátó smd volt (ha jól értettem az egyik fázishoz
) amit ő 0ohm-os ferritgyöngyökkel helyettesitett. -
#73816
Batman2
őstag
razorbenke92
#73813
Batman2
őstag
válasz
razorbenke92
#73813
üzenetére
Egy 1,2K-os ellenállást betettem terhelésnek, pár miliamper folyhat rajta, nekem is eszembe jutott, hogy a tápnak kellhet némi terhelés, hogy rendben működjön a feszültség szabályozása, mert a kapcsolás maga túl keveset eszik.
Lehet, a pár miliamper kevés.
A kapcsolás reléket kapcsol, akkor van több száz miliamper fogyasztás is.
Megpróbálom majd egy kis ízzóval leterhelni.Üdv.
-
#73811
tordaitibi
veterán
razorbenke92
#73810
válasz
razorbenke92
#73810
üzenetére
Igen, így is megoldható, igazad van, vagy a nulla kell oda, vagy onnan 1 szál a mágneskapcsoló közelébe.
Csalás és kizártak..? Hm, manapság milyen kis apróság miatt diszkvalifikálják a hobbielektromos szakikat...
Azért másba még indulhatsz. -
#73809
tordaitibi
veterán
razorbenke92
#73807
válasz
razorbenke92
#73807
üzenetére

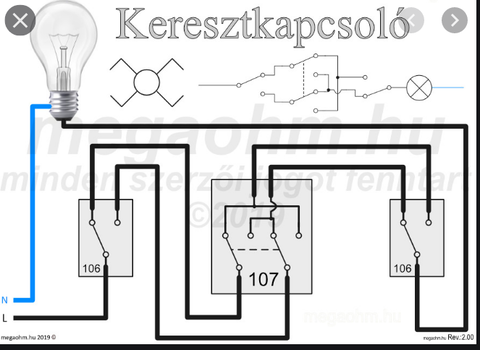

Nem, már leírtam hogy az egyik váltókapcsoló helyére keresztkapcsoló kellene, és attól a kapcsolási ponttól 1 szál vezeték kéne a rádiós kapcsolóhoz, aminek a váltóreléje venné át a váltókapcsoló funkcióját.
Nem kell semmit se programozni, ki van ez már 100 éve találva mechanikus egyszerű kapcsolókkal.
1 szál madzag behúzásával meg lehet oldani.Itt van, a 107-es számú keresztkapcsoló.
-
#73804
DJ. Ru$y
nagyúr
razorbenke92
#73797
DJ. Ru$y
nagyúr
válasz
razorbenke92
#73797
üzenetére
Ennyire nem nyúlhatok bele, nem bonthatok el semmit (ez egy ipari helység), a váltóknak maradnia kell így, ahogy van, ha nem oldható meg párhuzamosan, akkor így marad (sajnos).
Lényeg: a váltók egy mágneskapcsolónak adnak áramot, az pedig kapcsol 3 fázist ennyi, erre akartam én rákötni a Sonoffot (párhuzamosan, úgy, hogy a vezérelt mágneskapcsoló vezérlésére adok fázist vele, semmit mást, ha ez nem megoldható, akkor szívás van.
Wifi lefedettség nincs, okos otthon nem lesz semmi ilyesmi, csak annyi (lett volna), hogy távirányítóval is kapcsolni lehessen esetleg a lámpát. Megvenném a Sonoff szettet, mert nem húsba maró az ára, de, ha bekötöm párhuzamosan és elfüstöl az első olyan kapcsolásnál, mikor valaki váltóról akarja felkapcsolni, akkor adtam a szarnak (meg a pénztárcámnak egy pofont).
-
#73795
DJ. Ru$y
nagyúr
razorbenke92
#73792
DJ. Ru$y
nagyúr
válasz
razorbenke92
#73792
üzenetére
Átbeszéltük a dolgokat.
+ atesss
Ez, jó lehet nekem a távirányítószettes? Ezt beköthetem úgy, hogy csak fázist adjon? Lehet akkor párhuzamos a váltókapcsolóval? Nem lesz baja, ha esetleg a váltókapcsoló fel lesz kapcsolva? Mivel ugye a nullám az folyamatosra van kötve, csak a fázis van szakítva. -
#73600
atesss
addikt
razorbenke92
#73597
atesss
addikt
válasz
razorbenke92
#73597
üzenetére
Hát eléggé kaotikus a kínaiak leírása...
Nekem azt sikerült leszűrnöm, hogy csak a következők tartalmaznak töltőáramkört is:
- 3S 8A 11.1V 12.6V Li-ion Lithium Battery 18650 Charger PCB Protection Board
(12.6V -15V betáp feszültség kell neki.)
- 3S 20A 12.6V Cell Li-ion Lithium Battery 18650 Charger PCB BMS Protection Board
(12,6V betáp feszültség kell neki ??)
Légyszi erősítsd meg hogy jól olvastam ki ezt a kínai nyelvezetből.De most nem világos, hogy akkor a töltő áramkörnek pontosan mit is kellene ilyen esetben tudnia, ha van utána BMS ?
Lehet - a fenti kettőn kívül - még olyan a linkelt oldali eladó modulok közt, amire ha egy fix feszültséget adok (pl. egy alap LM2596-os panellel), akkor úgy működne teljes értékű töltő áramkörként is ? -
#73599
atesss
addikt
razorbenke92
#73597
atesss
addikt
válasz
razorbenke92
#73597
üzenetére
Hát amit linkeltél, ott aztán tényleg van pár...
Nekiállok átnézni (főleg a 4S-eket), csak úgy látom nehezen lesz kisilabizálható, hogy közülük melyik töltő is egyben... -
Tomi8822
tag
válasz
razorbenke92
#73586
üzenetére
Üdv, egy 2007 Toyota yaris
-
#73525
atesss
addikt
razorbenke92
#73386
atesss
addikt
válasz
razorbenke92
#73386
üzenetére
Köszi ismét a részletes választ,
Közben végül azóta nem nagyon volt olyan sok időm foglalkozni vele (és egyáltalán nem sürgős a projekt), de most újra elővettem a témát.
Egyrészt rájöttem hogy lehet van amit mégis érdemesebb lehetne külföldről rendelni. Ami pedig idő (állítólag most még a szokásosnál is több).
Nem feltétlenül azért, mert a cél megoldására nem kapnék kicsivel drágábban itthon is eszközt.
Hanem hogy olyan eszközöket vegyek amivel így tudok tapasztalatot szerezni, és máshol is tudom majd használni a technikát (pl. lehet nagyobb áramra méreteznék már a telkes projektre is, ha az alkatrészköltség nem olyan sokkal magasabb).
Másrészt meg pont fel is merült egy másik probléma, ahol ezt lehet használnom kellene élesben is. És ott viszont lehetőleg Li-cellákkal.
Egy IP-telefon rendszerről lenne szó egy szabadulószobában. Igazából én első körben nem szünetmentesíteném, de aztán lehet "kibukik" hogy mégis kellene.
Egyelőre az lenne a célom, hogy legyen meg már min. fejben egy biztosan működő kapcsolásom, illetve legyen egy kalkulációm hogy kb. mennyibe is kerülne minimum a megoldás (a célra újrahasznosítható alkatrészek, pl. tápegységek, stb. itt is akadnak).
Ha nem lenne feltétlen 12V-ot igénylő fogyasztó, vagyis csak Buck konverter kellene, de viszont Li-cellák lennének, akkor az itt linkelt képed hogyan módosulna ?
Elfogadható árban milyen Li-cellák kaphatóak ?
Illetve ha azt akarom hogy a kapcsolás egyszerű legyen, de mégis növeljem az áthidalási időt meg a leadható áramot, akkor lehet azt hogy feljebb vinném a betáp feszültséget, és nem 4, hanem 6, vagy akár még több Li-cellát kötök párhuzamosan ? -
#73374
atesss
addikt
razorbenke92
#73355
atesss
addikt
válasz
razorbenke92
#73355
üzenetére
Közben találtam step-up + step-down-os DC-DC konvertert is elfogadható árban: https://www.hestore.hu/prod_10038689.html
LM2577S + LM2596S, 3500Ft, 1A hűtés nélkül, 3A hűtéssel.
Hűtésnek oké lehet egy hosszúkás passzív borda egyben a két IC-re (két furat a csavarhelyeknél, és középen egy nagy furat a kondit szabadon hagyva) ?
Bár láttam jóval olcsóbban is:
- [link] (az előző, csak itt 1100Ft-ért, bár a külön szállítási költséggel már nem lenne sokkal olcsóbb)
- [link] XL6009E1, 1250 Ft + szállítás
Az LCD nem annyira szereti az ilyen bánásmódot.
Annak, ha nem kell macerálni, mindenki örül
Olyan dolgok, amikhez nem kell babrálni, meg max. a marketingesek fantáziájában léteznek.
Akkor már legalább 75V körüli lenne a feszültsége egy "szálnak", 150V a kettő, itt már lehet mit szabályoznia az IC-nek a 325V effektívből.
és nem könnyen helyettesíthető-javítható.
Új hozzászólás Aktív témák
Hirdetés
ekkold- Azonnali fáradt gőzös kérdések órája
- Nothing Phone (3a) és (3a) Pro - az ügyes meg sasszemű
- TCL LCD és LED TV-k
- iPhone topik
- Milyen egeret válasszak?
- LG LCD és LED TV-k
- Call of Duty: Black Ops 6
- Milyen autót vegyek?
- Milyen asztali (teljes vagy fél-) gépet vegyek?
- Mibe tegyem a megtakarításaimat?
- További aktív témák...
- BESZÁMÍTÁS! Apple MacBook Pro 14 M2 Pro - M2 Pro 16GB 512GB SSD garanciával hibátlan működéssel
- AKCIÓ! ASUS PRO WS W790E-SAGE SE alaplap garanciával hibátlan működéssel
- AKCIÓ! Dell Precision 5820 XL Tower PC - Xeon W-2123 112GB RAM 512GB SSD 1TB RX 580 8GB Win 11
- BESZÁMÍTÁS! MSI MAG321QR 32 165Hz WQHD 1ms monitor garanciával hibátlan működéssel - használt
- Csere-Beszámítás! Olcsó Számítógép PC Akár játékra! Intel X5650 / GTX 1650 / 24GB / 240SSD+ 500HDD
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
