Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#97251
rednifegnar
senior tag
Csabesz666
#97245
rednifegnar
senior tag
válasz
Csabesz666
#97245
üzenetére
van egy elado panel a jofogason, kersz egy nagyobb kepet
vagy kisirod az eladotol, hogy olvassa le.
talaltam egy eladot az ebayon, nem ugynez a tipus de kozeli (F30).
kinagyitottam a hozza levo kepeket es azon majdnem el lehet olvasni nemi fotosppolas utan:
-
#97250
Dr. Szilikát
őstag
Csabesz666
#97245
Dr. Szilikát
őstag
válasz
Csabesz666
#97245
üzenetére
Voltak esetek, amikor a lelőtt darab megtalálható a készülék belsejében és véletlenül még olvasható is volt, részben vagy egészben.
Ezért ilyenkor első, hogy keresem a szilánkokat. Továbbá sok esetben már a lábkiosztás alapján rá lehet jönni, mivel elég sablonos megoldások vannak már manapság, egy hasonlót betenni.
Tehát aminek ugyanott van a táppontja, GND, optocsatoló bemenet és így tovább, nincs olyan sok láb.
-
#97249
rednifegnar
senior tag
Csabesz666
#97245
rednifegnar
senior tag
válasz
Csabesz666
#97245
üzenetére
sherlock modon eselyes hogy ICE 2A365
-
#97248
laed
aktív tag
Csabesz666
#97245
laed
aktív tag
válasz
Csabesz666
#97245
üzenetére
És gondolod ilyen IC-t külön is be lehet szerezni??
Amúgy szervizkönyv, kapcsolási rajz, stb.. alapján. -
#81679
Dr. Szilikát
őstag
Csabesz666
#81674
Dr. Szilikát
őstag
válasz
Csabesz666
#81674
üzenetére
Ráköthetsz az akkura egy nagyobb áramú DC-konvertert, így az akku szolgál pufferként.
A konverter képes legyen több áramot leadni, mint a tablet áramfelvétele, ellenkező esetben negatív lesz a mérleg és az akku lassan merülni fog.
-
#81678
hcl
titán
Csabesz666
#81674
válasz
Csabesz666
#81674
üzenetére
Alapból semmilyen táblának nem kéne lemerülnie, ha töltőn van, és valami megy rajta.
Próbáld meg engedélyezni a fejlesztői beállításokat, és ha van energiatakarékosság, ott visszafogva esetleg már elbírja a töltő.
Tegyél fel egy Ampere-t, és nézd meg, hogy mennyi a töltőáram. Ha nincs 500mA, akkor fos a töltőd vagy a kábeled, vagy a csati a tabletben. Azt is látni fogod, mennyit kajál a tablet bekapcsolt kijelzővel, afölött valamivel kellene lennie a töltőáramnak minimum.
Ha gépre dugva nem kommunikál USB-n, akkor 500mA-nál többel nem is fog tölteni, mert a nagyobb teljesítmény nem megy anélkül, hogy kommunikálna a töltő az eszközzel.
Tehát normális töltő, kábel, és eszköz is kell. -
#81677
Barret001
addikt
Csabesz666
#81674
Barret001
addikt
válasz
Csabesz666
#81674
üzenetére
Egy [link] ilyet ráakasztasz direktben az aksijára.
-
#81676
razorbenke92
őstag
Csabesz666
#81674
válasz
Csabesz666
#81674
üzenetére
Ha a töltőcsatlakozón fel tudna venni annyi kakaót, hogy üzemeljen róla a tablet, akkor - ha nem is töltene - nem merülne le benne az akksi. Szóval ha azt kiiktatod, nem leszel előrébb.
Vannak egyébként régebbi tabletek közül olyan darabok, amik expliciten olyan gyenge töltőelektronikával rendelkeztek, hogy már új korukban sem lehetett tölteni használat közben az eszközt. Erről úgy tudsz meggyőződni, hogy kiméred, felveszi e a tablet azt az áramot, amit a töltő tud.
Ha ilyened van esetleg megcsinálhatod azt, hogy kikerülöd a töltőelektronikáját, megcsapolod az 5V bemenetet és az akksi helyére teszel egy DC-DC konvertert, ami az 5V-ot leveszi 4V-ra. Ezután vehetsz egy buta töltőfejet, ami kommunikáció nélkül kiad elég ampert ahhoz, hogy üzemeljen róla a tablet.
-
#81675
Pötyi
őstag
Csabesz666
#81674
Pötyi
őstag
válasz
Csabesz666
#81674
üzenetére
Nagyobb amperú töltő?
Mi van a tabletta bemenete mellé írva? Mennyivel kéne etetni alapból?
Kieg:
Általában nem szokott leállni a töltési folyamat, amikor egy eszköz fullra fel van töltve. Ilyenkor egy jól megcsinált eszköz csepptöltéssel tölti tovább magát. Elméletileg kellene lennie annyi erőforrás-tartaléknak egy ilyen eszközben, hogy ne tudjon lemerülni üzem közben. (Ne fogyasszon többet működés közben, mint amennyit kap.) Mi az, ami áramot zabál egy tablettában? Wi-fi?
-
#81389
#85619712
törölt tag
Csabesz666
#81385
#85619712
törölt tag
válasz
Csabesz666
#81385
üzenetére
Elvileg ez egy mos-fet.
-
#81383
And
veterán
Csabesz666
#81381
And
veterán
válasz
Csabesz666
#81381
üzenetére
Sokat segítene, ha látni lehetne a pozíciókódot (vagy a "QN56" ehhez tartozik?), de főleg a tokra írt jelölőkódot, mert utóbbi pont nem olvasható a tükröződés miatt. A "Q" pozíciószita általában tranzisztort takar, de az adott tokban (SOT23 vagy -323) elvileg nem csak tranzisztor lakhat. A pontos típushoz mindenképp szükséges a marking code.
-
#80964
pjen
félisten
Csabesz666
#80959
pjen
félisten
válasz
Csabesz666
#80959
üzenetére
Ha csak az a baj, hogy nem adja ki a tablettát simán dobd bele.
-
#79939
PitLee
őstag
Csabesz666
#79935
PitLee
őstag
válasz
Csabesz666
#79935
üzenetére
Kíváncsiságból keresgéltem, a guugli ezt a Handy 10181 dobta vagy a Handy 10177
-
#79936
#90088192
törölt tag
Csabesz666
#79935
#90088192
törölt tag
válasz
Csabesz666
#79935
üzenetére
A kilógó vezeték levágása ezzel történhet, a krimp meg olyan amilyet akarsz, amennyiért akarod.
-
#78986
Donki Hóte
veterán
Csabesz666
#78984
válasz
Csabesz666
#78984
üzenetére
A legtöbb klímánál (pl.az összes Gree alapúnál) az F0 hibakód azt jelenti, hogy elillant a hűtőközeg, szóval szerelőt kell hívnod hozzá.
razorbenke92; te ügyesebb voltál, én már azon elbuktam a típusra való keresésnél, hogy nem is dobott ki olyan nevű klímát, mint amit a kérdező írt
-
#78985
razorbenke92
őstag
Csabesz666
#78984
válasz
Csabesz666
#78984
üzenetére
Mikor beírtam a googlebe hogy Tosot, automatikusan kiegészítette, hogy Tosot F0 err code.
Erre a találat részletesen kifejti, hogy a hiba jelentése: kevés a hűtőközeg.
Illetve amit még ír a service manual, hogy meg kell nézni a beltéri termisztorát, de gondolom ez akkor van, ha ezzel a hibával áll le, nem amikor nem is indul el.
-
#77316
mezis
félisten
Csabesz666
#77314
mezis
félisten
válasz
Csabesz666
#77314
üzenetére
Igen.
Versenyt kiírsz, ki tudja messzebb dobni a döglött, megunt processzorát.
Szedsz részvételi díjat.
-
#77143
Rruuer
senior tag
Csabesz666
#77136
Rruuer
senior tag
válasz
Csabesz666
#77136
üzenetére
https://youtu.be/khxTkiRchqQ
4:50 -
#77137
Dr. Szilikát
őstag
Csabesz666
#77136
Dr. Szilikát
őstag
válasz
Csabesz666
#77136
üzenetére
Mivel legjellemzőbb a D-S zárlat, kapásból azt kell nézni. A mérést persze befolyásolhatják egyéb alkatrészek, utána azért kell levenni vagy egyéb hibákat keresni a zárlat okaként.
#77133 Renito13
de ahonnan a hibát hallom az egy beípített alkatrész a nyáklapba nem cserélhető
Az sem a nyáklapon született, valaki beültette oda. Amit beültettek, azt ki is lehet szedni. Csak felesleges, mert amikor te egy trafó vagy tekercs hangját hallod nyüszíteni, az soha nem a tekercs vagy trafó hibája (most a tisztán mechanikus lazulások / zörejek témája mellékes, attól még működne).
Úgyhogy nem ez a lényeg, kondenzátorok érdekesebbek ilyenkor.
-
#77096
terapeuta007
aktív tag
Csabesz666
#77094
terapeuta007
aktív tag
válasz
Csabesz666
#77094
üzenetére
a regi tapoknal az 5v ágat terhelni kell hogy a 12v resz sok ampert letudjon adni. rakjal egy pár ohm ellenallast az 5v ágra. nemvaloszinu hogy eza baj de én ennyit tudok hozzászolni.
-
#77092
terapeuta007
aktív tag
Csabesz666
#77086
terapeuta007
aktív tag
válasz
Csabesz666
#77086
üzenetére
a cmos reset az annyi hogy 2 pint rovidre zarsz azt megtudod csinálni.[link]
EPU TPU kapcsolo van az alaplapodon akkor azt is meglehet probalni atkapcsolni.
de nem sok remény van.
-
#77084
terapeuta007
aktív tag
Csabesz666
#77081
terapeuta007
aktív tag
válasz
Csabesz666
#77081
üzenetére
uefi biosba beenged? ha igen akkor allitsd alaphelyzetbe. nezd meg milyen procival kapcsolatos cuccok vannak. allitgassad.
a proci feszultseget vedd le 1.1-1.2 voltra ha nem akkorul van alapbol.
(szerintem csak azert mertel1.75v ot mert n volt terhelve vagy proci benne sem volt)a proci orajelet vedd lentebb.
nehany biosban belehett allitani hogy hány magot hasznaljon pl.2 vagy 4(lehet csak amd-nél van ez mert ott 1fizikai magot 2 logikai maggá varazsoltak a regebbi procikban)
egyebkent eselyed sincs megjavitani tul összetett mérni is alig tudod az elpusztitasa nelkul. gondolom tobbretegu nyák.meg bevan vonva szigeteloretggel.
Ezeket probald meg angolul van de csak nem okoz akkora problemat kép is van.
A super I/O chip tud olyat okozni hogy nem bootol be.
de nem valoszinu hogy az a baj. erre rakeresel van tutorial hogy kell cserelni. de valszeg nem ez a baj. last resortnak mebprobalhatod ha nagyon nem akarod kidobni a lapot.RAM okat nezd meg mukodnek-e. Lehet egy ramslot doglott be az alaplapon probáld csak 1db rammal bootolni.
ittvan a link ahonnan s screnshotot szedtem. a te alaplapod pro verziojahoz irtak.[link]
u.i én még nem láttam olyan alaplapot ami proci nelkul elindul. de lehet letezik.
ez a kerdes amugy nem ebbe a topichoz tartozikamugy szerintem
-
#77082
Jarod1
veterán
Csabesz666
#77079
Jarod1
veterán
válasz
Csabesz666
#77079
üzenetére
Honnan veszed hogy proci nélkül is el kell indulnia?
-
#77080
mezis
félisten
Csabesz666
#77079
mezis
félisten
válasz
Csabesz666
#77079
üzenetére
Másik tápegység ?
-
#77045
Teaway
veterán
Csabesz666
#77044
Teaway
veterán
válasz
Csabesz666
#77044
üzenetére
Banánhüvely.
-
#76977
Dr. Szilikát
őstag
Csabesz666
#76972
Dr. Szilikát
őstag
válasz
Csabesz666
#76972
üzenetére
Pedig épp akartam is írni, hogy a válaszomban említett "labortáp" szótól nem kell megijedni, hiszen a mai világban már minden barkácsoló arc lomtárában úgyis akad ilyen kötelező darab:
https://www.aliexpress.com/item/32821415123.html
Csak azért poénkodok rajta, mert én is elég gyakran ki tudom használni, különböző célokra.
(UZ2085G) valami helyettesítő alkatrész kukázok majd.
Plusz ezeken van még egy lényeges adat:
Meg amúgy is inkább ellenőrizném a működését kiforrasztva, nem sokból tart. Hiszen ezeknél a disszipatív szabályzóknál a forrósodás teljesen normális, amikor a kimenetén zárlat van. Például én nagyobb eséllyel mondanám hibátlannak, noha itt biztosat soha nem lehet tudni.
-
#76971
mezis
félisten
Csabesz666
#76970
mezis
félisten
válasz
Csabesz666
#76970
üzenetére
Ezek szerint tényleg nem működik.
Kezdhetted volna ezzel....
-
#76969
tordaitibi
veterán
Csabesz666
#76967
válasz
Csabesz666
#76967
üzenetére
A stby 5v az általában egy 7805-szerűség a tápba, vagy egy kicsi, 1-2A terhelhetőségű kimenet.
Ha ehelyett egy bika tápot adsz az alaplapnak... hááát.. én passzolok.
Bár így is kuka, veszítenivalód nincs.
A tápot nincs lehetőséged egy másik gépbe kipróbálni?
Vagy az alaplapot egy másik táppal. -
#76968
Dr. Szilikát
őstag
Csabesz666
#76964
Dr. Szilikát
őstag
válasz
Csabesz666
#76964
üzenetére
Nem feltétlenül tudsz kimutatni zárlatot a betápponton műszerrel, ha az a pont mondjuk csak 0,45 V felett kezd behatárolni, ezzel együtt áramot felvenni, a hibás alkatrész sajátosságai miatt.
Először is lényeges az előzmény, ami a fórumokon soha nincs. Mindig jelenidőben fogalmaznak a páciensek: ez van az van és kész.
Igen, de mi volt? Villámlás? Tápegységben tönkre volt az 5 Vsb, tolja ki az impulzusokat és amiatt szállt el az alaplap? Nem teljesen mindegy, a hibakeresés szempontjából. Csak egy példát írjak: villám volt és pont zárlatos lett a LAN-chip, mekkora véletlen...
Ilyenkor kell rápróbálni a tápegységre egy másik alaplapot, hátha azt is kinyírja? Inkább nem. Jön egy alapos vizsgálat a tápegységre. Jön egy labortáp az alaplapra, miáltal óvatosan elkezded növelni a feszültséget, figyelve közben a felvett áramot is.
Megfelelő kímélő áram mellett figyeled, hol kezd langyosodni valami az alaplapon (a feltételezett zárlat miatt), miután megfújtad fagyasztó spray-vel is, amitől deresedni kezd és hátha kirajzolja a melegedés útvonalát. Vagy figyeled hőkamerával, ha van.
-
#76966
tordaitibi
veterán
Csabesz666
#76964
válasz
Csabesz666
#76964
üzenetére
Azt jelenti hogy szerencsétlen indulna, de érzékeli a zárlatot és rögtön le is áll. Majd újra próbálkozik.
Ahogy rádugod az alaplapra a csatlakozót, azonnal megszűnik a standby 5V, vagy az indítási kísérletre?
Az hogy ohmmérésre jó, az nem jelenti hogy párV nem vezeti át.
Vagy az alaplapi tápkörök, azoknál is szakadást mérhetsz a tápon, csak ha elindul a step átalakító és zárlatos a mögötte lévő alkatrész, akkor lesz zárlat.Azt ugye nem is mondom hogy mindent kivettél az alaplapból, procit, ramokat, videokártyát, mindent lehúztál, hdd-ket, első usb-ket, az esetleges pci, pci-e slotokból mindent kihúztál, csak a power gomb van rádugva, és a BIOS elem vadonatúj...?
-
#76962
tordaitibi
veterán
Csabesz666
#76959
válasz
Csabesz666
#76959
üzenetére
Húzd le az összes csatlakozót és mérj a táp bekapcsolt állapotában a 9. láb és ground között.
Az a standby +5V.
Ha megvan, akkor zárd össze a 14. power-t és a ground-ot.
mérjél meg minden faeszültséget a rajz alapján.
Ha minden megvan, vedd le a rövidzárat a power és a test közül, majd dugd vissza az alaplapra.
Így is mérjél a 9.lábon, ha megvan az 5V akkor próbáld indítani.
Ha ekkor az az 5V leesik és nem jelenik meg semelyik feszültség akkor az alaplapon meghalt valami, akár a normál 5, a 3,3 vagy a 12 voltos ágba és a táp, nagyon helyesen az indulás után azonnal letilt.
-
#76961
mezis
félisten
Csabesz666
#76959
mezis
félisten
válasz
Csabesz666
#76959
üzenetére
Csak a táp magában, alaplap nélkül bekapcsolható ?
(Zöld rövid időre a fekete 0-ra) -
#76859
PHM
addikt
Csabesz666
#76857
PHM
addikt
válasz
Csabesz666
#76857
üzenetére
Soldering flux, de a sima forrasztózsír is bevált nekem.
Vékony fecskendőbe töltve finoman és pontosan adagolható. -
#76858
Dr. Szilikát
őstag
Csabesz666
#76857
Dr. Szilikát
őstag
válasz
Csabesz666
#76857
üzenetére
Van például a forrasztózsír, ami olajjá olvad:
-
#76649
darvinya
titán
Csabesz666
#76644
darvinya
titán
válasz
Csabesz666
#76644
üzenetére
Ez meg döglött, s CPU lyukon ereszt.
-
#76493
#85619712
törölt tag
Csabesz666
#76490
#85619712
törölt tag
válasz
Csabesz666
#76490
üzenetére
Parancsolj: [link]
@ranger^41: Kell mint hub is funkcionáljon? Mert ha nem drótozd össze a tápegység 5 voltját az USB portok 5 voltjával és maris van egy 4 portos usb töltőd.
-
#76491
mezis
félisten
Csabesz666
#76490
mezis
félisten
válasz
Csabesz666
#76490
üzenetére
Üdv.! Márka szerviz. Néha van nekik bontott is.
-
#76182
#85619712
törölt tag
Csabesz666
#76148
#85619712
törölt tag
válasz
Csabesz666
#76148
üzenetére

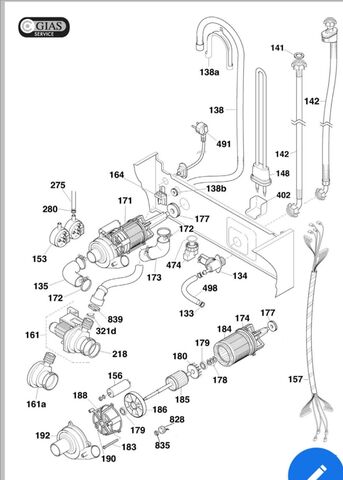

Van elég viznyomás? Nem beszívja a vizet, hanem beereszti. Vízszintben áll a gép, egyenletes talajon? A 153-as alkatrész felel a vízszint szabályzásért, át kéne nézned nincs e eltömődve vagy bevízkövesedve. Szedd ki és áztasd be citromsavba.
-
#76150
mezis
félisten
Csabesz666
#76148
mezis
félisten
válasz
Csabesz666
#76148
üzenetére
"Szívja a vizet..."
Honnan ? a kútból ?
Ha ez azt jelenti, hogy egy rövid ideig nyitotta a vízbeömlő szelepet, akkor kövesd a víz útját és keress egy vízáramlás detektort. Nekem a korábban linkelt mosogató gépben bal oldalt volt és egy olyan lapátkerék forgott mint a vízi malmokban szokott. Kis mágnes lehet rajta, mert kívülről meg egy kis reed relének kellett volna a zárásokat továbbítani. De zárva maradt örökre. Csere után rendben működött.
-
#76146
#85619712
törölt tag
Csabesz666
#76140
#85619712
törölt tag
válasz
Csabesz666
#76140
üzenetére
Nincs valami dugulás a vízcsatlakozásnál? ha bizonyos időt meghalad a feltöltés akkor is letilt. Ha csak a csap ikon villog akkor nem kap vizet megfelelően, vagy villog más led is?
-
#76141
mezis
félisten
Csabesz666
#76140
mezis
félisten
válasz
Csabesz666
#76140
üzenetére
Nekem induláskor beengedett egy kevés vizet aztán abbahagyta, amit leengedett azt kinyomta meg egy hibakódot. [link]
-
#75810
razorbenke92
őstag
Csabesz666
#75809
válasz
Csabesz666
#75809
üzenetére
A cpu-nak viszonylag sok lába közös, kimondottan nagy esélyed van rá, hogy két random láb között zárlatot mérj:
-
#75703
tupacamaru
veterán
Csabesz666
#75697
tupacamaru
veterán
válasz
Csabesz666
#75697
üzenetére
Én arra tippelnék ami a SATA5_6 felirat fölött van, annak az alakja stimmelne és a lábak száma is.
-
#75698
#90088192
törölt tag
Csabesz666
#75697
#90088192
törölt tag
válasz
Csabesz666
#75697
üzenetére
Az muveleti erosito 2db egy tokban
Mondok jobbat, van-e multimetered?
Ha van akkor az osszes kis 8 labu kacatot merd vegig amikor nincs semmi tap bedugva, csak a CMOS arramforras. Ahol megtalalod a Cmos feszultseget, az a Flash chip.
Nem sok munka ,mert 1-8 4-5 4-1 8-5 ami labkiosztas szerint szokott lenni.
-
#75695
#90088192
törölt tag
Csabesz666
#75694
#90088192
törölt tag
válasz
Csabesz666
#75694
üzenetére
Le sikerult leoperalnod azt a takaro csodat rola? Mert a CMOS elem/akkumulator, es a ket kvarc kb kozrefogja azt a letakart teruletet, vagyis ha minden oda megy akkor ott kellene lennie.
-
#75693
Barret001
addikt
Csabesz666
#75692
Barret001
addikt
válasz
Csabesz666
#75692
üzenetére
-
#75674
Trebron09
őstag
Csabesz666
#75673
Trebron09
őstag
válasz
Csabesz666
#75673
üzenetére
Az lesz az, de ha nem akkor a hűtőborda alatt lapul valahol. Amúgy miért kell? Ki akarod forrasztani?
-
#75671
razorbenke92
őstag
Csabesz666
#75670
válasz
Csabesz666
#75670
üzenetére
Ha lehet hinni az internetnek, akkor M-BIOS és B-BIOS felirattal két chipet fogsz találni a nagy MSI feliratú shield környékén. (Multi BIOS-os lap, így két chip lesz)
-
#74844
#85619712
törölt tag
Csabesz666
#74837
#85619712
törölt tag
válasz
Csabesz666
#74837
üzenetére
Ha kettesével sorba kötöd majd a 4 sorpárt párhuzamosan az eredő impedancia 4 ohm lesz.
-
#73915
And
veterán
Csabesz666
#73913
And
veterán
válasz
Csabesz666
#73913
üzenetére
Kizárásos alapon: mivel a felirata olvashatatlan de egy rakás vezetékkel kötődik a valószínűsíthető - hűtőbordás - SoC-hoz, az utóbbi mellett balra lévő BGA-tokos chip lesz az. Adatlapok szerint 64 Mbit / 8 MB méretű.
Mod.: Vagy ahogy *Ropi* írta, mivel akkor meg valóban a RAM hiányzik.. -
#73914
*Ropi*
félisten
Csabesz666
#73913
*Ropi*
félisten
válasz
Csabesz666
#73913
üzenetére
Az U2 a RAM, az U3 a ROM.
-
#73728
tordaitibi
veterán
Csabesz666
#73726
válasz
Csabesz666
#73726
üzenetére
Megtert szegenyke teremtojehez.
Tap es kondi csere, es ha lefut a fw frissites es nem bootol be akkor engedd el, ennel tobbet nem tudsz tenni az ugy erdekeben.
Lehet olyan hardver baja ami nem javithato par kondi cserejevel.Volt olyan routerem ami 2 ev utan megadta magat es volt olyan is amit 3x rantottam le a szekreny tetejerol, a wifi antennak kitortek, a pigtail kabeleken logtak, a doboza ripityara torve, egy lan aljzat kiszakadt es igy osszessegeben 5 evig ment.
Kiszamithatatlan. -
#73727
Gézengúz
addikt
Csabesz666
#73726
Gézengúz
addikt
válasz
Csabesz666
#73726
üzenetére
Mennyit ment eddig?
-
#73725
Jarod1
veterán
Csabesz666
#73721
Jarod1
veterán
válasz
Csabesz666
#73721
üzenetére
Gyári visszaállítást próbáltad?
-
#73723
atesss
addikt
Csabesz666
#73721
atesss
addikt
válasz
Csabesz666
#73721
üzenetére
Esetleg próbáld meg előbb a tápegységét cserélni.
-
#73722
Gézengúz
addikt
Csabesz666
#73721
Gézengúz
addikt
válasz
Csabesz666
#73721
üzenetére
Egy átkondizást lehet megérne.
Szemre, hogy néznek ki benne? -
#73299
CPT.Pirk
Jómunkásember
Csabesz666
#73298
CPT.Pirk
Jómunkásember
válasz
Csabesz666
#73298
üzenetére
Azt mondja, hogy 100V-os kondik mellett lehet maximum 95V a táp. Akkor az 67V AC körül van.
Hogy a puffer kondi mennyire elég vagy nem elég, azt igazából nem tudom. Rendes terhelés mellett fog kijönni, hogy bírja-e a nagyobb dob rugásokat. Azért keveslem a 2x4700uF-et tápáganként, mert ennyi vagy ennél több szokott lenni sima egyszerű szobai erősítőkben is.
-
#73297
CPT.Pirk
Jómunkásember
Csabesz666
#73292
CPT.Pirk
Jómunkásember
válasz
Csabesz666
#73292
üzenetére
Ahha. Akkor úgy csinálnám ahogy Agyturbina írta, de kicserélném a nyákon a puffer kondikat nagyobbakra, ebben simán oda lehet tenni a dupláját, hogy ne fulladjon ki a táp nagyobb igénybevételnél.
-
#73290
CPT.Pirk
Jómunkásember
Csabesz666
#73275
CPT.Pirk
Jómunkásember
válasz
Csabesz666
#73275
üzenetére
Szkeptikus vagyok a ráírt nagy wattszámmal kapcsolatban, mert a PCB huzalozása nem igazán támasztja alá. Oké, a végtranyók le vannak párhuzamosítva aminek van sok előnyös tulajdonsága, de ez így szerintem kevés. Pár száz wattnál nagyobb toroidot nem vennék hozzá, a rajta lévő pufferkondikat se tartom elégségesnek ennél nagyobb teljesítményhez.
Az meg más kérdés, hogy a kiszedett teljesítmény legalább 2.5x szeresét kellene tudnia a hangfalaknak, az meg már a zenekari kategória lesz...
-
#73289
#90088192
törölt tag
Csabesz666
#73288
#90088192
törölt tag
válasz
Csabesz666
#73288
üzenetére
Elméletileg nem(ameddig az én tudásom terjed) áll fenn a földhurok mert galvanikus leválasztás van.
De az egy bazi nagy trafó lesz
az AB osztályú erősítő hatásfoka 66.7% ha jól emlékszem
Ezert írtam, minden veszteséggel kb 1500W a max felvett teljesítmény(4ohmon) ami 11A a DC oldalon +-96V tápfeszültség eseten.Ugye olyan erősítő nincs ami folyamatos 100% megy ezert írtam 10A és 1500VA trafó elég meg a pufferelés.
3000VA transzformator meg cos fi 1 mellett is túl van a 10A/230V határon hat meg ha rosszabb a cos fi.
ha van 3 fázisod érdemes elgondolkodni egy 400V bemenővel megáldott trafón
Persze a hűtésnek, ezt is bírni kell, meg ugye a félvezetőket is kell hűteni valahogy
Lágy-indító áramkört nem kell túlgondolni, ellenállás sorosan a trafóval aztán 3mp múlva rövidre zárni a tapfesz megjelenése után kb ennyire egyszerű
-
#73287
#90088192
törölt tag
Csabesz666
#73282
#90088192
törölt tag
válasz
Csabesz666
#73282
üzenetére
Hát az attól függ, sok mindent lehet olcsón használtan szerezni.
Ami fontos, ha megépítését választod, földet fém dobozban kell lennie, illetve már súrolja a 2 trafó együttesen a 10A limitet felülről. Ha érdekel össze dobok neked egy példát hogyan is nézne ki a szükséges áramkör amit meg kell építeni.
Az összes infót a linkelt oldalról szedtem össze -
#73283
mezis
félisten
Csabesz666
#73282
mezis
félisten
válasz
Csabesz666
#73282
üzenetére
És aztán jönnek a bírságok is a csendháborítás miatt...
-
#73279
#90088192
törölt tag
Csabesz666
#73275
#90088192
törölt tag
válasz
Csabesz666
#73275
üzenetére
Hello
+-80V ami az adott kapcsoláson használható módosítás nélkül, DE nem egyenlő MAX kimeneti teljesítménnyel 8ohm on. Ahhoz +-95V szükséges, de ahhoz cserélni kell a kapacitásokat a Nyákon
A +-80VDV az 0-57V AC kimenetnek felel meg ebből kell ugye kettő ami 114V közép kimenettel.
A max kimenő teljesítményhez 132VAC transzformator szükséges közép kimenettel!En 1500VA teljesítményű transzformatort vállásztanék mindkét esetben, de a +-80V eseteben 1000VA a minimum.
Ez így csak az egyik oldalra vonatkozik, ha Stereo-ban akarod használni akkor 2X kell a trafó, meg az egyenirányítás/szűrés, mert a közösítést a tápban nem ajánlott, független táplálás szükséges a földhurkokat megelőzendően.
2X 10mH és 10000uF LC(ami RLC valójában) szűrő mar igen jó DC táp szűrésre, és legyen minimum 10A az egyenirányító híd terhelhetősége. Ez mind oldalanként
Ez sima transzformatoros üzemre értendő
-
#73130
tordaitibi
veterán
Csabesz666
#73125
válasz
Csabesz666
#73125
üzenetére
Itt vannak a neked kellő pontok,
a bl_en az a backligt enable, vagyis a háttérvilágítás ki-be kapcsolása,
a bl_pwm meg a fényerő.
A backligt_en az 0 vagy 3,3-5V, rámérsz hogy alacsony vagy magas az aktív állapota,
a pwm meg kis ügyeskedéssel felhasználható a ledes háttérvilágításodhoz, kisebb kiegészítéssel. És akkor olyan lesz a működése mint a gyári állapotba, lesz fényerőszabályzásod is.
-
#73123
mezis
félisten
Csabesz666
#73122
mezis
félisten
válasz
Csabesz666
#73122
üzenetére
A tápegység és a CCFL áramköre között szokott lenni biztosíték vagy biztosítékként is működő 0Ω-os ellenállás. Ezzel leválasztható a fölösleges áramkör és ha szerencséd van, akkor erről a pontról megfelelő feszültséget, áramot tudsz biztosítani a LED vezérlőjének.
-
#72411
Lompos48
nagyúr
Csabesz666
#72406
Lompos48
nagyúr
válasz
Csabesz666
#72406
üzenetére
Korábbi ötletem nem vált be, mert nincs ott, amit feltételként írtam. Itt pedig nem tudod használni a DC adaptert, mert - ha jól sejtem a hiányzó részeket - pozitív és külön negatív tápfeszt vagy egyebet (lásd PHM) állít elő az AC-ből.
-
#72408
PHM
addikt
Csabesz666
#72406
PHM
addikt
válasz
Csabesz666
#72406
üzenetére
Van belül egy feszültség kétszerező, ami egy 7824-esre megy.
Emiatt csak AC táp lesz neked jó, vagy meg kell oldani a 24V
plusz betáplálását. -
#72407
mezis
félisten
Csabesz666
#72406
mezis
félisten
válasz
Csabesz666
#72406
üzenetére
Elkót cserélted ?
Ellenőrizted a többi kapacitását, ESR értékét ? -
#72405
Lompos48
nagyúr
Csabesz666
#72399
Lompos48
nagyúr
válasz
Csabesz666
#72399
üzenetére
14V ac egyenirányítva és "csúcsra" szűrve 19,6V, amiből a híd 2 diódányit (1,2...1,4V) még lenyúl.
-
#72401
mezis
félisten
Csabesz666
#72400
mezis
félisten
válasz
Csabesz666
#72400
üzenetére
- A 14V AC-ből kb 20V DC lesz.
- Mintha púpos lenne a C108. (csere) -
#72397
Lompos48
nagyúr
Csabesz666
#72395
Lompos48
nagyúr
válasz
Csabesz666
#72395
üzenetére
Ha a kütyün belül az elektronika Graetz híddal kezdődik, majd szűrókondenzátor következik, akkor akár direkt is tudná táplálni a DC adapter. Ráadásul a polaritásra sem kellele figyelni.
-
#70291
tordaitibi
veterán
Csabesz666
#70281
válasz
Csabesz666
#70281
üzenetére

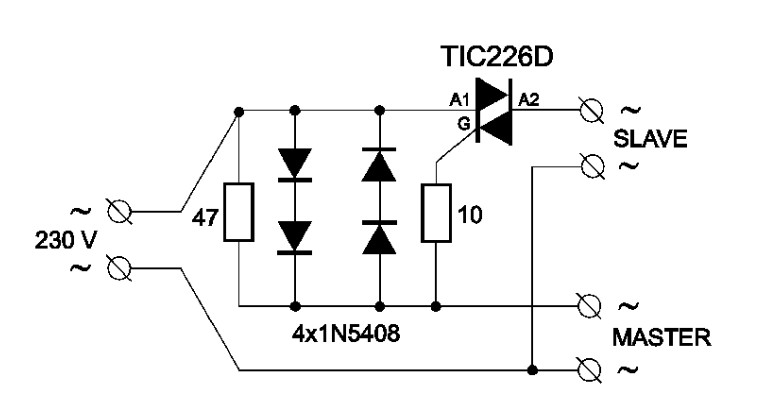

Ilyesmi van a gyáriba is:
Nagyon kis áramoknál bizonytalan, ez tesztüzemben eldöntendő hogy neked jó lesz-e. -
#70287
fero02
nagyúr
Csabesz666
#70281
fero02
nagyúr
válasz
Csabesz666
#70281
üzenetére
Nincs szükség házi barkácsra, van erre gyári megoldás. Azt hiszem pont ilyen néven (master-slave).
De ha bütykölni akarsz, akkor egy alacsony érzékenységű áramfigyelő relére lesz szükséged. -
#68836
pjen
félisten
Csabesz666
#68834
pjen
félisten
válasz
Csabesz666
#68834
üzenetére
Lehet kapni ventit,amiben gyárilag benne a pára érzékelő.
-
#68835
terapeuta007
aktív tag
Csabesz666
#68834
terapeuta007
aktív tag
válasz
Csabesz666
#68834
üzenetére
erre van direkt cuccos [link] de 7 ezer alatt nem uszod meg.
ebayrol ha olcsobban akarod magadnak [link]
nemtudom milyen jelet ad ez le valazeg egy feszultseget ami novekszik a paratartalommal?
ha csak egyszeruen egy paratartalom felett akarod hogy mukodjon akkor meglehet oldani.
talán ha ezzel felerosited a jelet [link]
es egy relé NC reszere bekotod akkor ha eléri megfelelo feszt nyit a relé ha nincs meg a kello fesz akkor zár.euztan még lehet kell step up step down meg ugye bekell allitani mimdent hogy a kello paratartalomnál mukodjom.
meg persze arduonoval is biztos meglehet oldani csak ez igy olcsobb lehet.
ha egyatalan lehetseges amit fent leirtam. csak hirtelen ötlet nincs ilyenekbe tapasztalatom én csak egy gépész vagyok.
majd a hozzáértők kiegészitik vagy kukázzák az otletem. -
#66339
Upo
addikt
Csabesz666
#66025
Upo
addikt
válasz
Csabesz666
#66025
üzenetére
A linkelt sonoff wifi relé olyan, hogy nem szabadon használható relé kontaktok vannak kivezetve, hanem a bejövő 220-at kapcsolja rá a kimenetre. Ha csak egy nyomógomb helyett akarod használni, akkor barkácsolni kell. Fólia átvágások (megfelelő légréssel) úgy, hogy a tápegység részbe még bejusson a 220, de a relé kontaktusok felé ne, és ne is legyen a közelében hogy áthúzni se tudjon.
Nekem ez a fajta sonoff nincs, másféle esp8266-okat használok. A linken vannak képek a belsejéről, a panel alja még ok, de a tetején nem tudom így képről eldönteni hogy hol van festék és hol van vezetősáv. A J3 a bemenet, a J4 a kimenet. A megfelelő átvágásokkal és átkötéssel megoldható a dolog, a megfelelő érintésvédelemre ügyelve. [link]Ha ez megoldott, akkor a legegyszerűbb egy espurna-t rátenni, az tudja a pulse üzemmódot, és előre lefordított bináris van a sonoff-hoz espurna-blablabla-itead-sonoff-basic.bin néven ami különösebb beállítások nélkül is működik. [link]
-
#66059
Aryes
nagyúr
Csabesz666
#66025
válasz
Csabesz666
#66025
üzenetére
A Sonoff relé nagyon jól személyre szabható, csak firmware-t kell rajta cserélni, illetve arduino környezetben könnyen programozható. Az arduino topikban többen is foglalkoznak vele, ott kaphatsz segítséget.
-
#66058
darvinya
titán
Csabesz666
#66027
darvinya
titán
válasz
Csabesz666
#66027
üzenetére
Pillanat kapcsoláshoz relén kellene egy nyitó érintkező, ami keresztül kell táplálni relét.
De ez csak akkor működik, ha táp jel sem folyamatos, mert különben ki-bekapcsolgat. -
#66026
darvinya
titán
Csabesz666
#66025
darvinya
titán
válasz
Csabesz666
#66025
üzenetére
Settings gombbal nem állítható kapcsolás, pl: folyamatos vagy pillanat?
-
#64245
Kernel
nagyúr
Csabesz666
#64242
Kernel
nagyúr
válasz
Csabesz666
#64242
üzenetére
A klasszikus alternatív kapcsolást feltételezve, ebben az esetben a kapcsolóval hatástalanítod a mozgásérzékelőt, tehát fixre kapcsolva állandóan világítani fog.
Nekem mondjuk 20 év alatt jobban bevált az a rendszer, hogy két helyről lehet ugyan indítani, de ezután mozgás hiányában mindenképp kialszik.
Ha pedig nincs rá szükség (nappal), akkor lehet teljesen inaktiválni.
De ez is olyan dolog, hogy azóta már a LED-világítás olyan keveset fogyaszt, hogy mindegy tulajdonképpen, bekapcsolhat nappal is (ablak nélküli helyiség lévén amúgy sem árt, noha közvetve is kap fényt), így a manuális kapcsolóhoz többnyire hozzá sem kell nyúlni.
Legfeljebb az lehet néha kellemetlen, ha nem mozog az ember és lekapcsol a világítás, de ez már célfüggő, hogy melyik megoldás praktikusabb egy adott helyen.
Amellett vannak persze a világosságérzékelő típusok is, most az külön hosszú téma lenne, hogy az enyémből miért kellett kiiktatni annak idején.
(B)(U)(#64244) Samus(/U)(/B)
Épp azért könnyebb hajtani, mert kisebb az impedancia.
Azért ez így önmagában meredek állítás, más kérdés, hogy a vezetéknek is van még ellenállása pluszban, meg amúgy is az a 3 Ω csak névleges érték, meg a végfok sincs folyamatos szinuszos maximumra kihajtva, ezért ha 4 Ω-ra készült gyárilag, akkor is marad benne annyi tartalék, hogy a 3 Ω sem vészes rá.
(#64241) Wasquez
Mérni kellene, hogy mi történik. PC-táphoz hasonló elrendezés, tehát a készenlétnek kell menni állandóan, a főtápkör kap egy indítójelet.
Ha például méréssel detektálod, hogy az indítójel nem megy el, de a főtápkör leáll, akkor máris közelebb vagy a hiba forrásához. És így tovább, attól függően, hogy mi derül ki.
-
#64243
darvinya
titán
Csabesz666
#64242
darvinya
titán
válasz
Csabesz666
#64242
üzenetére
Legegyszerűbben párhuzamosan bekötni a mozgásérzékelőt váltókapcsoló kör mellé.
-
#60446
Kernel
nagyúr
Csabesz666
#60444
Kernel
nagyúr
válasz
Csabesz666
#60444
üzenetére
Mert a hőlégfúvó izzószálát közvetlenül a hálózatra kapcsolgatja egy triac, így az a része nem a tápegységet terheli.
A ventilátor 24V általában és 2 A-os tápegység szokott lenni hozzá. Bár létezik 12 V változat is, de mivel a páka is 24 V bizonyára, így inkább az utóbbi. De ha szétszeded, rá van írva a ventilátorra. Nyilván ezt nem direktbe kapja, hanem a feszültség nagyságával szabályozza a fordulatot.
Ha egyszerre megy a páka is, akkor még annak is kell 2 A legalább.
Valamint a 110 V fűtőbetét cserélendő, vagy komplett rendelni egy másik egységet:
-
#60445
cappa72
nagyúr
Csabesz666
#60444
válasz
Csabesz666
#60444
üzenetére
valami ilyesmi kellhet neked: 230V -> 110V átalakító (trafó)
-
#59223
Kernel
nagyúr
Csabesz666
#59214
Kernel
nagyúr
válasz
Csabesz666
#59214
üzenetére
Az a zavarszűrő kapacitások által leosztott feszültség, nem életveszélyes egyébként, de tud rázni.
Normális esetben a bemenetek csatlakoztatásakor a külső fémrésznek kell először összeérni, ami a készülékeket azonos potenciálra hozza, károsodást kivédi.
(#59218) tvamos
Mágneszárnál induktív fogyasztóról beszélünk, tehát a kapacitívnak pont ellenkezője.
Kondenzátor a DC-tápra először rövidzárat képvisel, utána csökken az áram. A tekercs induktív hatása viszont épp lassítja a felfutást, míg végül beáll az Ohm-törvény által megszabott U/R értékre. Annál nagyobb áram nem fog kialakulni. Ezért utaltam már rá, egyszerűen a tekercs ellenállását meg kellene mérni.
Az áramkör megszakításakor a tekercs továbbra is igyekezne fenntartani az áramot, emiatt a kapcsolón ívet húzhatna, de itt félvezető szokott kapcsolni, amin a fordítva bekötött védődióda rövidre zárja a tekercsben indukálódó ellenirányú feszültséget, ezáltal némileg lassítva az elengedést (nem észrevehető, inkább csak elmélet).
Mindenesetre ez is egy alapvető különbség: a kondenzátor rákapcsoláskor csattan, szikrázik, míg a tekercs lekapcsoláskor húz ívet.
-
SmikOne
tag
válasz
Csabesz666
#58067
üzenetére
Az a baj, hogy nem tudom hogyan kene ezeket kimerni... Ellenallas merovel meregettem mar kinomban de mindenhol ugyan azokat az ertekeket mertem...
Maximum megnezem van e hozza alkatresz es lecserelgetem.. -
SmikOne
tag
válasz
Csabesz666
#58064
üzenetére
Es melyikek lennenek a feszszabalyzok?
-
#54155
Kernel
nagyúr
Csabesz666
#54146
Kernel
nagyúr
válasz
Csabesz666
#54146
üzenetére
A mai izzók elég gyenge minőségűek, főleg a gyakori a kapcsolgatást nem nagyon bírják, például mozgásérzékelős lámpában stb. Ez érvényes az E27 izzókra is.
Bekapcsoláskor van egy áramlökés egyrészt a hidegellenállás miatt, másrészt a szinusz pillanatnyi értéke miatt, ami lehet akár a 230 * gyök2 = 325 V csúcs is, ha pont úgy sikerül.
Ezért is gondolkodtam egy időben nullátmeneti vagy egyéb lágyindító áramkör építésén, az élettartam növelése érdekében. Vagy legalább NTC beiktatásán (legfeljebb a gyakorlatban már nem volt kedvem szórakozni vele).
Külön vicc(?) az egészben, hogy a kapacitív előtétes LED-lámpák is épp a LED egyik nagy előnyét teszik semmissé, miszerint a LED nyugodtan kapcsolgatható ki-be, mindegy lenne neki. Kár, hogy a kondenzátor pont rátolja a meredek impulzusokat a LED-sorra, legyen az hálózati zavar, vagy az említett pillanatfüggő csúcs.
Ezt az impulzust még a puffer sem nyeli el, legfeljebb sokszorosan túlméretezve, de olyat gyárilag nem fognak beépíteni, hiszen így is spórolnak mindenen. Ez nem csak elmélet, magam is kísérleteztem vele, oszcilloszkópon megfigyeltem stb. De külföldi szakmai leírásokban is tényként kezelik a problémát, mint az élettartam általános rövidítője, a kapacitív előtétes lámpáknál.
-
#54152
kjani18
őstag
Csabesz666
#54150
kjani18
őstag
válasz
Csabesz666
#54150
üzenetére
Hát, ezek igen csak "tüzes" fajták....Szeretnek kiégni. Talán picit több szellőzés kellene nekik. A tényleges élettartamuk úgy 500 - 1000 óra.
-
#54149
mezis
félisten
Csabesz666
#54146
mezis
félisten
válasz
Csabesz666
#54146
üzenetére
Milyen gyártmányúak, fajtájúak a kiégős égők ?
LED-es spot fényforrás szóba jöhet ?
Új hozzászólás Aktív témák
Hirdetés
ekkold
- Bomba ár! Fujitsu LifeBook U757 - i3-7GEN I 16GB I 256SSD I 15,6" FHD I HDMI I Cam I W11 I Garancia!
- HPE Apollo 4200 Gen9 2U rack szerver, 1x E5-2620v4, 64GB RAM, 24x3.5" 2U-ban! ÁFA-s számla, garancia
- IKEA (HAVREHOJ) tablet vagy laptop tartó
- Telefon felvásárlás!! Samsung Galaxy A16, Samsung Galaxy A26, Samsung Galaxy A36, Samsung Galaxy A56
- Honor 200 Pro 512GB, Kártyafüggetlen, 1 Év Garanciával
Állásajánlatok
Cég: Promenade Publishing House Kft.
Város: Budapest
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
