• #76838 Teaway veterán kesztió #76837

  Új Válasz 2021-01-20 21:58:18 #76838

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Teaway

  veterán

  válasz kesztió #76837 üzenetére

  Van ilyen: IRM-01-3.3 (kimeneti feszültség 3.3VDC; méret 33.7x22.2x15mm; kimeneti áram 0.3A; tápfeszültség 85...305VAC), de az efficiency (Typ.) sajnos csak 66%

• #76261 Dr.Szilícium csendes tag kesztió #76259

  Új Válasz 2020-12-21 10:45:48 #76261

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Dr.Szilícium

  csendes tag

  válasz kesztió #76259 üzenetére

  Azt inkább nagyobb felületek, IC-k megfogására szokták alkalmazni, de én sem próbáltam még.

  Amúgy meg hegyes csipesz, akár egyenes vagy hajlított, ami neked jobban kézre áll (szerintem az egyenes is megfelel). Ha új panelt építesz (vagy annak tekinthető egy LED-panel teljes felújítása is például), akkor egyszerűbb az összes alkatrészt lerakni ónpasztával, azután majd behúzzák magukat a melegítésnél.

  Egyedi alkatrészcserénél csipesz. Előónozásnál kétségtelenül probléma, ha túl vastag réteg kerül fel, el fog billenni, amikor előbb az egyik végét melegíted, így nem esztétikus. Vagy vissza kell szedni, vagy nem is ónozol alá, mert anélkül is jó lesz a végeredmény (gyári alkatrész levétele után is lehet tapasztalni, hogy nem feltétlenül volt aláónozva tökéletesen, de attól még korrekt volt).

  Ónpasztát céleszköz nélkül, ilyen hegyes szikével is fel lehet pakolgatni, ha valaki nem ipari szinten dolgozik:

  https://www.aliexpress.com/item/32895267584.html

• #76260 razorbenke92 őstag kesztió #76259

  Új Válasz 2020-12-20 21:11:55 #76260

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  razorbenke92

  őstag

  válasz kesztió #76259 üzenetére

  0805-höz még elég a csipesz szerintem.

  Én úgy szoktam csinálni, hogy nagyon vékonyan felónozom az egyik padet. Megfogom csipesszel a komponenst, újramelegítem az ónozott padet, és lerakom rá a komponenst. Utána a picit ónos pákát megmutatom a másik padnek és utána ha kell, visszmegyek az elsőre is.

  0603-nál a két padre dispenserrel (mint a fecskendőtű, csak vastagabb) rakok forrasztó pasztát (tehát nem flux, hanem solderpaste) lerakom a zizit, és hőlégfúvóval kis légáram-nagy hőmérséklet beállításon reflow.

• #76258 Jarod1 veterán kesztió #76255

  Új Válasz 2020-12-20 20:37:20 #76258

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Jarod1

  veterán

  válasz kesztió #76255 üzenetére

  a lényeg ROHS pákát használj és ólommentes ónt, a módszer pedig a csipesszel odatartod az alkatrész az ónt a közelébe helyezed és pákával leveszel 1 darabot és forrasztod, a lényeg hogy forrasz felületed tisztíds meg kézel ne érintsd...

• #76257 PHM addikt kesztió #76256

  Új Válasz 2020-12-20 18:57:40 #76257

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  PHM

  addikt

  válasz kesztió #76256 üzenetére

  Forrasztópaszta egy kisebb fecskendőbe, vastag, egyenesre köszörült heggyel.
  Ezzel kis pöttyöt lehet rakni az egyik padra, s utána a forrasztáshoz már elég két kéz.
  Ha nincs forrasztópaszta, helyette lehet folyasztószert is rakni a padra.
  Kis ón a pákahegyre, és mehet a forrasztás. Nem baj, ha kiég közben a gyanta,
  hisz a padon lesz elegendő folyasztószer.

• #76256 kesztió aktív tag kesztió #76255

  Új Válasz 2020-12-20 17:34:28 #76256

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  kesztió

  aktív tag

  válasz kesztió #76255 üzenetére

  0805, elnézést.

• #75920 mezis félisten kesztió #75918

  Új Válasz 2020-12-06 20:04:41 #75920

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  mezis

  félisten

  válasz kesztió #75918 üzenetére

  Csak egy tapasztalat: Kapu mozgató elektronika (Ditec). Védő csöveztük a kapu oszlopát, hogy az antennát koax-al felvezetjük az oszlop tetejére.
  Beüzemeléskor látjuk, hogy az antenna csatlakozón van kb 1/4 hullámhosszú vezeték (433MHz) csak úgy a panelek, drótok között. Az egész berendezés a talaj közelében van.
  Kipróbáltuk, 20, 25m-ről vesz az adást stabilan. Azóta is így használják.

• #75918 kesztió aktív tag kesztió #75917

  Új Válasz 2020-12-06 19:46:30 #75918

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  kesztió

  aktív tag

  válasz kesztió #75917 üzenetére

  Az előbbi hozzászólásommal kapcsolatban:
  Tegyük fel, hogy megy tudom oldani a szabad kilátást a vevőre. De ez olyan áron, hogy az STX882-es modul antennakimenetére nem forrasztom rá közvetlenül az antennát, hanem ezt egy pár centis NYÁK-vezetékkel elvezetem egy olyan helyre, ahonnan már van kilátás. Ezt gondolom, szabad csinálni, de szeretném, ha egy szaki meg is erősítené.

• #75617 razorbenke92 őstag kesztió #75615

  Új Válasz 2020-11-18 14:27:00 #75617

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  razorbenke92

  őstag

  válasz kesztió #75615 üzenetére

  Röviden: Igen, tedd fel mindkettőt.

  Hosszabban: Ezek a kondik főleg a 100nF-os darabok gyakorlatilag majdnem minden IC referencia kapcsolásán fent vannak. Vakon is megtippelném, hogy ennek is, de inkább kikerestem. 13. oldal
  Ami még fontos, hogy huzalozás tekintetében a lehető legközelebb legyenek az IC-hez. Ezzel a kitérővel pedig leírom, hogy miért kellenek ezek a kondik a tápegységtől függetlenül.
  A tápegységtől vezető huzal (akár drót, akár nyomtatott) hossza, környezete és ellenállása jelentős a nagyfrekvenciás zajok összegyűjtésében és elnyomásában.
  Hiába nagyon stabil tehát a tápegység, amíg a kraft eljut az IC-ig, zajt gyűjthet össze. Másfelől a tápvezeték ellenállása korlátozza a tápegység korrekciójának a képességét. Tekintsd úgy, hogy hiába van egy alacsony ESR-el rendelkező kondenzátor a tápegységben, ha a felhasználás helyéig nagy ellenállású a huzalozás, akkor ugyanúgy kis árammal tud korrigálni.
  Ha azonban elhelyezel egy kondenzátort a felhasználás helyéhez közel, és oda egy rövid, pici ellenállású huzalszakasz van már csak, akkor az a kondenzátor gyorsan tud beavatkozni, ha például az IC megugró áramigénye miatt leesne a feszültség.

• #75614 razorbenke92 őstag kesztió #75611

  Új Válasz 2020-11-18 10:37:11 #75614

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  razorbenke92

  őstag

  válasz kesztió #75611 üzenetére

  Kicsit zanzásítani fogom amit Dr.Szilícium már lényegretörően leírt:

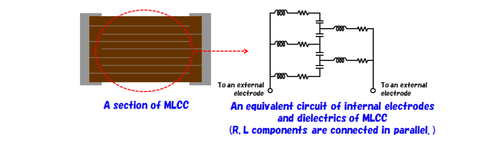

  Magának a kerámia kondinak is van egy belső ellenállása (ESR - egyenértékű soros ellenállásrezisztencia) ami korlátozza, hogy mekkora ütemben tud töltést felvenni ill. leadni.

  Ha egy 1.1uF-os kondit tennél be, akkor lenne egy adott (X) értékű töltésfelvevő képességed, ami egy adott töltés után (1.1Y) telítődne.
  Ha van egy darab 0.1uF és egy 1uF, akkor ez két csillapító tag lesz, közelítőleg 2X töltésfelvevő képességgel 0.1Y-ig, és további X töltésfelvevő képességgel 1.1Y-ig. Tehát az egyenletes (nem lesz teljesen az) karakterisztikát már egy kettős karakterisztika váltja le.

  Mégjobban hasonlatokba átültetve, van két szinusz hullámod különböző frekvenciával (töltésfelvevétel megfelelője), és különböző amplitúdóval(telítődés megfelelője).
  Ha szuperponálod őket (párhuzamosítod) akkor az nem egy újabb szinusz hullám lesz a két amplitúdó összegével, hanem egy teljesen más hullámforma.

• #75613 Dr.Szilícium csendes tag kesztió #75611

  Új Válasz 2020-11-18 10:19:13 #75613

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Dr.Szilícium

  csendes tag

  válasz kesztió #75611 üzenetére

  Nem neveznék egyszerűen csak "példának" egy komplett videós tanulmányt, mérési tapasztalok átadását, illetve a két link összes információját.

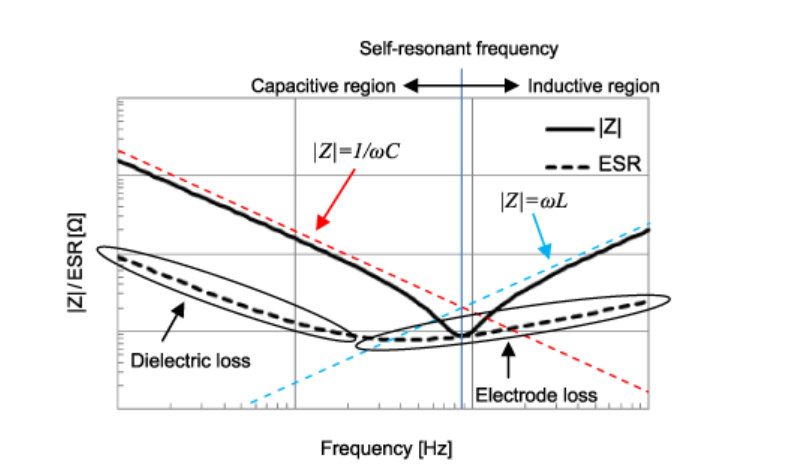

  De előzőleg én megnéztem két egyforma gyártmányú és méretű SMD kerámiakondi adatlapját, ami ábrázolja az impedancia, illetve ESR görbéjét a frekvencia függvényében.
  Ha nem is brutális az eltérés, de azért kiderül, hogy a 100 nF rezonanciafrekvenciája (esetünkben impedancia-minimuma) feljebb esik, mint az 1μF.

  "senki nem tud megnyugtató választ adni"

  Ne viccelj, tiéd az egész internet.





• #75606 Dr.Szilícium csendes tag kesztió #75604

  Új Válasz 2020-11-17 23:24:33 #75606

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Dr.Szilícium

  csendes tag

  válasz kesztió #75604 üzenetére

  Multiple decoupling capacitor in parallel? -SOLVED
  EEVblog #859 - Bypass Capacitor Tutorial

• #75605 #85619712 törölt tag kesztió #75604

  Új Válasz 2020-11-17 22:26:56 #75605

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #85619712

  törölt tag

  válasz kesztió #75604 üzenetére

  Csak tippelek, de ha csak egy kondi lenne akkor az csak egy adott frekvenciatartományt fedne le, így ha van egy nagyobb értékű az egy kicsit kisebb frekitartományban dolgozik a kisebb értékű meg nagyobban. Így kb. Le tudják fedni a kapcsolóüzemű tápegységek által keltett nagyfrekis zavartatásokat/felharmonikusokat.

• #75603 And veterán kesztió #75602

  Új Válasz 2020-11-17 21:25:26 #75603

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  And

  veterán

  válasz kesztió #75602 üzenetére

  Ide nagy értékű (elektrolit) kondenzátor nem való, mivel itt a chip mellett egyértelműen a nagyobb frekvenciás összetevők elnyomása, hidegítés a cél.
  "És főleg, miért ennyire közeli két érték (100nF és 1µF)?"
  Mégiscsak egy nagyságrend a kettő közötti arány. Ha az előbbi 100 helyett csak 10 nF lenne, az jobban megnyugtatna? Mod: normális / szűrt tápegység mellett már a két darab kerámia kapac is túlbiztosítás, valószínűleg elegendő lenne csak az egyik, a kisebb értékű megléte.
  "És főleg arra vagyok kíváncsi, hogy valószínűleg akkor a sorrend sem mindegy, de nagyítóval se látok semmiféle jelet a kondikon. Melyik lehet a 0,1µF és melyik az 1µF?"
  Nem is fogsz rajtuk jelölést látni, mert kerámiákon az nem szokás. A sorrend pedig ebben a nagyságrendben és erre a célra nagyjából teljesen mindegy. Talán egy mikrohullámú áramkörben számítana valamennyit, de az úgysem így nézne ki.
