Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#98964
Dr. Szilikát
őstag
Jarod1
#98963
Dr. Szilikát
őstag
válasz
Jarod1
#98963
üzenetére
A MOSFET Source ellenállása, egy keresővel talált példán keresztül, ami más áramkör, de a lényeget szemlélteti.
Ilyenkor előbb zárlatos lesz a MOSFET, aminek oka lehet néha a szekunder dióda zárlata is. Hiába az ellen véd az IC elvben, de nem mindig. Vagy kiszárad az IC tápszűrő kondija és amiatt lesz vége.
Itt is látszik 3 párhuzamos ellenállás, ami a zárlat miatt kiég, sőt ilyenkor a megemelkedett feszültség visszahat az IC áramfigyelő lábára (4), emiatt garantáltan el szokott szállni az is.
Rutinmunka egyébként a javítás, egyszerű áramkör, ezek a PWM IC-k is gyakran egy kaptafára mennek. Korábban én már ismertem pár típust, amiből tudtam, hogy mit lehet betenni helyette, de már elfelejtődtek, mióta nem nagyon foglalkozom a témával.
Itt nem arról van szó, hogy olcsó modul, de sok TV-táp, vagy mosógép stb. is hasonló felépítésű, amit már érdemes / gazdaságos megjavítani, miután egy nagyobb, drágább alaplap része.
-
válasz
Jarod1
#98917
üzenetére
Nem is kábelt akartam cserélni, hanem komplett antennát kábellel, csak aktív LNA helyett passzívra, mert nincs szükség a hosszú vezetékre.
De hagytam szenvedni, ahogy volt már 1-2 napja, most ránéztem újra, és már követni kezdett 7-8 műholdat, szóval így inkább nem nyúlok hozzá, hagy dolgozzon, ha már nekiállt.#98916Gyula84 - Szerintem 3 betűs. Emlékszem, hogy sokat bújtam annak idején az aliexpress-t, mire találtam ilyen csatis GPS antennát, mert nem ez a legelterjedtebb.
-
#98692
szabifotos
senior tag
Jarod1
#98686
szabifotos
senior tag
válasz
Jarod1
#98686
üzenetére
Egyelőre működik, úgyhogy nem bántom.
Már csak a kapacitást jó lenne kibővíteni +1 cellasorral, mert új cellákkal is 5 perc a porszívó üzemideje, plusz akkor a terhelés is csökkenne egy-egy cellán, mert így eléggé melegszenek. De ehhez már nincs hely, úgyhogy valami külső dobozba mókolás lesz szerintem.
-
-
#98095
csabyka666
veterán
Jarod1
#98066
-
#97952
rednifegnar
senior tag
Jarod1
#97940
rednifegnar
senior tag
válasz
Jarod1
#97940
üzenetére
be hat
nalunk a melyhutoben -14C van nem -6C
3 probat csinaltam, mindig elojott, ahogy felmelegedik szepen elmulik a baj.
kiprobaltam ugy is, hogy leghuztam a billentyu szalagkabeleit, ugy nem jott elo (nincs rajta tapi).
egyebkent mikor kint hasznalom orakig a minuszban (pl szombaton is kint voltam vele 3 orat videken) akkor is lehul elegge szoval a melyhuto csak szimulalja (melyhutobe amugy ziplockban teszem).
-
Ton-ton
tag
válasz
Jarod1
#97936
üzenetére
Régebben találkoztam olyan dugasztáppal, amihez azt a két tüskés csatlakozót adták. Az volt a trükk, hogy kb. tucatnyi fej volt hozzá, és azt használtad amelyik megfelelt (és sajnos vagy szerencsére megfordítható volt a polaritás is).
Bár nem próbáltam, nem biztos hogy könnyű forrasztani... -
tomazin
veterán
-
#95120
tordaitibi
veterán
Jarod1
#95119
-
r6man123
senior tag
válasz
Jarod1
#92776
üzenetére
Igen W11!
Biztos az OP rendszernek is köze van hozzá. A TV HEDMI CEC ki van kapcsolva, az egyik monitor mégis csak akkor kap jelet, ha a TV-t bekapcsolom.
Néha a monitorok elkezdenek villogni, ha bekapcsolom a TV-t akkor abbahagyja. (utána a TV-t kikapcsolhatom).Viszont a folyamatos mikrovillogás a TV előtt is volt, azért gyanakszom a dugaljakra. Ezt valahogyan ki lehet mérni? Vagy a saját adapter kizárja, hogy valamilyen gebasz legyen az árammal/ konnektorral?
Amikor a monitorokon elmegy a jel, amúgy nem kikapcsol, hanem a kijelző, hanem a "DP port jel" nem található felirat jelenik meg, a monitor bekapcsolt állapotban marad.
Itt van amit a monitor produkál, egyre jobban elfogadom, hogy HDMI hiba: https://www.youtube.com/watch?v=o18Q4eZWESo Pedig minőségi kábel, PS5-nél nincs gond... -
#92176
rednifegnar
senior tag
Jarod1
#92174
rednifegnar
senior tag
válasz
Jarod1
#92174
üzenetére
nekem van olyan nyomtatom aminek az aljzataban forditott a polaritas. kivul van a pozitiv, a gyari amcsi tapegysege is megvan es ra is van irva. de azt nem tudta bedugni a konnektorba (adapter kellene hozza) es egy mai mezeivel probalta amivel nem mukodott (hisz forditott) igy feltette alkatresznek a netre, fillerekert. igy vettem meg, egybol gyanus lett, hogy valojaban nincs is hibaja. belul van egy dioda ami megvedi, igy aztan semmi baja nem volt csak at kellett dugozni.
(van egy masik hasonlo nyomtatom is amihez alkatresznek vettem, azon viszont se kep se hang nem volt, de mar sikerult majdnem megjavitanom)

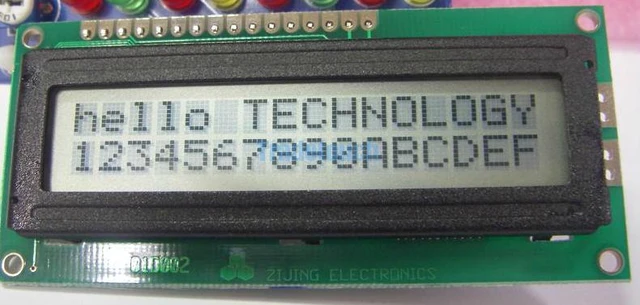

egy halovany lcd kijelzovel lehet valamit kezdeni? van "fenyero/kontraszt" allitoja de maxon van. klasszik egy szinu pontmatrix lcd kijelzo, hattervilegitas nelkuli, a 90-es evekbol. ilyesfele:
-
Sliderxy
senior tag
válasz
Jarod1
#89236
üzenetére
Megoldás lehet az üzem közbeni mérésre ha mondjuk két vékony rézszálat bekötök az akku csatlakozóba, valahogy áthúzom a gép alatt, rákötöm a műszert, azt meg a gép tetejére helyezem? Így menet közben akkor ha jól sejtem mindig a pontos értéket látnám.
Gyári új szűrők vannak benne, az új akksival együtt azokat is cseréltem.
Plusz a gépet is átnéztem teljesen belülről, de abban nem volt szinte semmilyen szennyeződés. -
Blackmate
őstag
válasz
Jarod1
#87747
üzenetére
Nincs villanybojler.
@mezis: köszi a tippet az energy saver-re, már rendelek is kettőt, hogy legyen redundancia
Nem a 3 "tüskére" vagyok kíváncsi. Azt betudom a cirkó keringetőszivattyú vagy hűtő kompresszor indulásának. Ami jobban érdekel az az ismétlődő mintát követő 100W-os lépcsők fel-le a hálózaton.Csak érdekességképp, itt van mindhárom fázis, ahol kitűnik a B:
-
szoke12
őstag
válasz
Jarod1
#87131
üzenetére
A mellette levő bizti 10A-es és a betáp kismegszakítója is 10-es. Ezek szerint az érzékenyebb. Minden esetre jelen felállásban nem tudom megvalósítani, hogy ne legyen földelt, mivel a beszerelésből adódóan nekinyomódik a háznak. Ha teszek is mögé valamit, - mivel függőlegesen van - attól tartok, idővel leesik, leválik, és kikerül a fesz. a házra megint.
Összehasonlítom a többivel, hogy ott a triak hátán van-e alapból fesz. -
#79989
Dr. Szilikát
őstag
Jarod1
#79986
Dr. Szilikát
őstag
válasz
Jarod1
#79986
üzenetére
Megvan a trükkje ennek is. Nem kell hőléggel átizzítani az alaplapot. Alábbi ábrán csak szemléltetem a világ legjobb cseh forrasztópákájára hajlított, optimális vastagságúra megválasztott rézhuzalt.
IC lábait célszerű ónnal kicsit megrakni, az sem baj, ha összeér, később úgyis leszedhető, de az ón biztosítja a megfelelő egyenletes hőközlést.
Előbb egyik oldalon megmelegítem, csipesszel kicsit megemelem az IC-t. A lábak nem fognak eltörni a másik oldalon, van annyi rugalmassága. Utána a másik oldalon is megemelem.
Ha kevés ónt raktam rá, akár elsőre elválhat az alaplaptól, ha mégsem, akkor oda-vissza pár próbálkozás, míg elengedi. Nem gányolás, teljesen kulturáltan szokott sikerülni TV-alaplapoknál, ami szintén többrétegű lap. Akár 1 perc sem kell neki. Közben az alaplapot persze átfordítom, hogy mindig a jobb kezem felé essen irányba. (Bár, nem akarok dicsekedni, ha bal kézzel kell néha bűvészkedni, annak sem állok ellen.)
A pillanatpáka hőfokszabályzója pedig több évtized után már eleve az ujjamban van, azaz szó sincs égetésről, például. Csak épp az olvadáspontig, kíméletesen.
-
#79725
tordaitibi
veterán
Jarod1
#79721
-
baly81
aktív tag
válasz
Jarod1
#79238
üzenetére
Igen, ismerős amit írsz. Legutóbb az idős, nyugdíjas barátom szólt, hogy valamiért nem mindig működik a routere. Vittem UTP-t, meg minden netes cuccot. Hát nem azt kellett volna! A 230-as aljzat kotődoboza már kormos, szenes volt, kábeleken 5cm hosszan szétporladó szigetelés... Éppen az általad említett dolog miatt. Ugyanis a fal túloldalára is innen ment a szufla. Csak azt nem értem, ha már így spóroltak, akkor miért nem a dugalj kötőszemeiről vittek három rövid kábelt a másikhoz? Miért kellett sodorni a kábelszakaszokat
-
baly81
aktív tag
válasz
Jarod1
#79223
üzenetére
Azért, ha a 76-os építésű bérházban vezetékek és kötődobozok nem lettek cserélve /ellenőrízve, csak a megszakítók nagyobbra upgrade-elve... Azt a szakit sem hívnám magamhoz! Egyrészt azért sem bíznék már bennük, mert akkorikan alu kábelt húzgáltak be, ami már akkor is olyan kemény volt mint egy acéldrót. Ráadásul ugye a kötésük lazul idővel.
-
CirrMee
addikt
válasz
Jarod1
#78199
üzenetére
...ami olyan okos, hogy ha a párom ugyanolyan egerét a gépre kötöm, akkor azzal meg normálisan üzemel? A multiméter szakadásvizsgálója szerint is bizonytalan volt a kapcsoló.
Nemrég leitattam némi "piával", gondoltam kipróbálom a javaslatot. Nem lett gyári, de határozottan pontosabb.
-
válasz
Jarod1
#77853
üzenetére
Ezt írtam
"Kivettem a FB7115 tekercset, a diódán megszűnt a zárlat.
Ez az áramkör a DV10 tápot adja, az 1,1V kb. közvetlen a MTK procira. Van ott vagy 8db. hidegítő kondi, 1uF meg 100nF-ek . 1 kivételével mindet megtaláltam (csomó nincs jelezve a layout-on, köszi Philips), levettem, nem szűnt meg a zárlat."
Szóval a zárlat (ha van) a DV10-en lesz.2 dolgot nem értek :
- hogyan lehet jó az 1,1V, ha 0,005ohm körül mérek az 1V kimenet és a föld között
- Mivel a standby-t nem 3,3V-ra, hanem 5V-ra húztam, az mennyire ölhette meg a procit? (MT8222 van benne, elvileg a standby az egyik GPIO kimenet, ami fel van húzva ellenállással 5V-ra.) -
#77124
rednifegnar
senior tag
Jarod1
#77123
rednifegnar
senior tag
válasz
Jarod1
#77123
üzenetére
hat eszembe nem jutna hogy van benne barmifele kulso kapcsolat, de sztem nincs, nem volt rairva semmi. majd megnezem de csodalkoznek ha lenne. amugy sztem pont ez az.
nem tudom mitol fugg a beallitott rgb ertek azt gondolnam a magatol a dobozkatol, de ezek utan meg az is lehet hogy a tavostol. eleg furi, mert amugy mukodik, minden funkcio jo. gondoltam olyat hogy rosszul van osszedugva de nem lehet elrontani v felcserelni. na meg nem is volt bizgeralva, egyik nap ezzel fogadtak hogy megvaltozott a mukodese.
jobban aggaszt hogy a tavosnak a bekapcsolo gombja kezd egyre xarabb lenni, az van nyomkodva a legtobbet es hat eleg gagyi a cucc, nem egy orok elet. -
válasz
Jarod1
#75750
üzenetére
Én ilyen biztonság-kritikus applikációból mindenképp kihagynék mindenféle vezetéknélküli megoldást, és ez a konnektoros megoldásra is vonatkozik.
Ha a LAN kábel már adott, azt fel lehetne használni valódi intranetes hálózati összeköttetésre, például annak a linkelt LAN-os megoldásnak az árából két raspberry pi simán kijönne, amin a kamerakép is közvetíthető lenne.
Ha kamera nem kell, akkor én arduino-val csinálnám, a LAN kábelt pedig akár CAN bus, akár UART vagy hasonló kommunikációra is lehet használni. -
#75373
tordaitibi
veterán
Jarod1
#75372
-
#75216
csabyka666
veterán
Jarod1
#75215
válasz
Jarod1
#75215
üzenetére
Sajnos nem lehet, vagyis nekem annyit nem ér - ugye 3 x 10A van most, 32A a max, amit adnak, ha jól tudom.
A bővítést még ki is fizetném 3 x 16A-re, de jelenleg fadobozos szekrény van, ezt már nem fogadják el, szóval vésni kellene, rombolni, és felszerelni azt a gusztustalan műanyag vackot...na ennyit nem ér nekem a 3 x 16A. -
#74968
atomanti19
aktív tag
Jarod1
#74967
-
#74832
tordaitibi
veterán
Jarod1
#74831
-
Golyobis
tag
válasz
Jarod1
#74789
üzenetére
Ez nem számítógép hanem szerszámgép, méghozzá "kettős földelésű".
Földnek konkrétan a földet vettem, de most utólag rájöttem, hogy nem volt elég jó minőségű az érintkezés, mert egy festett fém aknatetőhöz mértem.Pár nap és csinálok még egy mérést, de nem hiszem hogy a jobb minőségű érintkezéssel kisebb feszültséget mérnék majd.
-
#74576
razorbenke92
őstag
Jarod1
#74572
válasz
Jarod1
#74572
üzenetére
Úgy érted ilyesmi?$p@rr0w
A hagyományos izzók amikor kimennek, akkor ív keletkezik a megszakadó izzószálon, ami plazma lévén kisebb ellenállású mint az izzószál, és emiatt amíg táplálódik, jó nagy áramot vesz fel. Ez kiviszi szépen sorban a gyors olvadóbiztiket, de időben nem tart elég sokáig, hogy túlmenjen a kismegszakítók gyors kioldás jellegű karakterisztikáján. A legóvatosabb B karakterisztikájú kismegszakítónál is 3-5x áramkorlátot enged meg pillanatnyi ideig, amit egy ív vagy önmagában nem triggerel, vagy a mögötte lévő gyors olvadóbiztosíték hamarabb leválaszt.
A 3A->4A módosításnál azt kell figyelembe venni, hogy a foglalat, vagy a biztosíték utáni belső vezetékezés bír e 4A-t.
Nagyon extrém példával: Előfordulhat, hogy a belső vezeték 3.5A-nál elégne, amitől a 3A-es bizti megvéd, a 4A-es meg végignézi. -
Golyobis
tag
válasz
Jarod1
#74112
üzenetére
Kösz a választ mindenkinek.
nem tudom hol lehet ilyen kábelt kapni, vagy egyáltalán milyen nevet írjak a keresőbe.
Találtam valamit ami hasonló, de nem 100%-ban.
Úgy látszik, hogy ebben még egy ilyen plusz burkolat nélküli rézdrót is megy, aminek nem ismerem a szerepét.
Aztán nem tudom hogy számít-e hogy pontosan melyik erekben mennek az adatok, és melyikben az áram vagy kitudja micsodák. Lehet hogy az adatkábelek párban tekerve vannak, és valami szinuszok kioltódnak vagy mi, mint az utp-nél.Kösz, ha tudod hol lehet kapni elmondanád kérlek?
Usb hosszabbító nem játszik, mert nem vízálló, és nedves (és szűk) könyezetben használnám.
Nem tudom hogy usb-e szerintem ez annál több eres.
-
#73726
Csabesz666
aktív tag
Jarod1
#73725
Csabesz666
aktív tag
válasz
Jarod1
#73725
üzenetére
igen, próbáltam, még a legujjabb fw-t is feltettem, úgy hogy a telóra másoltam, az image filet, majd wifin csatlakoztam, felment, hibát nem írt ki, a wan portba is ha dugok kábelt, nem ismeri fel, sem a lanportoknál sem. Belül patyolat tiszta minden, semmi égés nyom vagy valami...
-
jozsi252
veterán
válasz
Jarod1
#72852
üzenetére
0.75mm2-es réz kábelről van szó szóval az simán elbírja ezt a 2x18 illetve 30W-ot.
Megy a konnektortól a 0.75mm2-es, ez belemegy a mozgásérzékelőbe, itt ugye a fázis be van kötve a mozgásérzékelőbe, ami az armatúra felől jön 3 eres kábel (szintén 0.75), annak a fázisa szintén be van kötve az armatúrába, a 2 kábelnek a nullája be van kötve a mozgásérzékelő nulla csatlakozásába, illetve a 2 kábelnek a földje össze van kötve egy Wago-val szintén a mozgásérzékelőbe.
Így van megoldva a bekötés. És akkor az armatúra meg a mozgásérzékelő közé menne egy kötődoboz 3db 3-as wago-val aztán kész. Egyik wago slotba menne a vezérelt fázis, másik menne tovább az armatúra felé, harmadik wago slotból meg menne a szintén vezérelt fázis jel az új led lámpába. És ezt a nullával meg földdel is megcsinálnám. -
-
válasz
Jarod1
#72427
üzenetére
De nem tudok venni
(Amúgy sem szimpatikus az, hogy a teljes mérőeszköz a mért telepről szedje az energiát, de amúgy is rendes akkuteszter kéne )
Tavaly nyáron rendeltem az elsőt. Ideért, 1 mérés után meghalt. (Itt kérdeztem, mi baja lehet)
A második nem ért ide, a pótlása sem. (Legalább egy része refundolt ezeknek )
A harmadik 1 mérés után behalt.
A negyedik nem ért ide. (Amúgy az a fura, hogy általában ide szoktak a dolgaim, nem nagyon tűnnek el.)
Aztán vettem egy Max471-es áram-fesz mérő modult Arduinohoz, ez alapvetően működik, de jó lenne tudni, hogy miért nem kb. azt adja, mint a kölcsönkapott kínai akkuteszter. -
Janos250
őstag
válasz
Jarod1
#71473
üzenetére
Jarod1 és VIPowER
Igen, de ez nem LED! Egyszer itt a prohardveren már írt is valaki róla, de nem találom, hiába keresem.
A hozzá való táp bemenete a 12V DC.
link
1000-2000 Hz közötti AC-t ad, de azt nem tudom, hogy milyen feszültségen, és azt se, hogy feszültség- vagy áramgenerátor kell neki.Q:
What is the assignment of the 12 V DC plug? Which pin is plus and which minus?
A :
it works on 12v AC not DC -
_ATi_1
senior tag
válasz
Jarod1
#71270
üzenetére
Szia,
Nem teljesen világos, hogy mire gondolsz. Mit jelent az, hogy "hálózati feszt rétegelni" ?
Engem konkréten az érdekelne, hogy létezik-e követelmény két külön rétegen lévő, más potenciálon lévő vezetősáv egymás közti távolságára?
Pédaként: Egy 4 rétegű PCB top rétegén vezett fázis vezetősávja alatt egy belső rétegen huzalozhatok-e szekunder oldali vezetősávot? -
Köszönöm neked
