Program letöltése:
- Google Sketchup hivatalos letöltési oldal
Új hozzászólás Aktív témák
-
mpierre
veterán
Attól függ hova kellene. Ha a tető alá, akkor a 7-8 mm vtg hdf lapba marógéppel egy kis 1 mm mély süllyeszték, abba valami régi házból pár acélcsík beragasztva. Problem solved.
Ugyanez alunál is megoldható. Ha legalább 2 mm vtg az anyag. A régi gépházak max 0,8mm vtg acéllemezből készültek.
Dremelre príma kis marók és kiegészítők kaphatók.@hegegabi80: Fém ragasztásra pl: [link] Itt ugyan a végeredmény látható, de a két komponensű ragasztó elég erős kötést ad. (Nem élben van ragasztva, hanem alulról egy plusz fémlap van aláragasztva.) Autoweld cx80-at használtam.
-
#1688
hegegabi80
addikt
HookR
#1686
hegegabi80
addikt
Huhh kimerítő és alapos válasz. Nem semmi mennyire belemélyedtél ebbe a gépépítésbe. Én még agyban sem tartok ilyen szinten a projekttel, nem még hogy programmal stb.
Na meg nem is akarok, inkább megrajzolom gyorsan magamnak, hamarabb végzek, mire megtanulnám a progit.Igen az alján a venti és hdd kombinációt láttam, hogy a tartók miatt nem lehet másképpen elrendezni.
A rögzítést milyen ragasztóval lehet megoldani? -
#1682
hegegabi80
addikt
HookR
#1681
hegegabi80
addikt
Jó kis kuckó, nekem tetszik. Egyedül az alján lévő 3.5" hdd szúrja a szemem. Én egy ilyen kis házikóba biztos nem erőltetném. Sőt már semmilyenbe, már évek óta ssd-t és 2,5 hdd-t használok. A múltkor kellett egy kis adatmentés csinálnom, és egy 3,5 volt kéznél. Alig vártam, hogy kiszedhessem a gépből, borzasztó volt. Pedig nem vagyok annyira érzékeny a hangra.
Jól látom az egyik képen 2 db 120-as venti van az aljában igaz? Az már jobb szellőzés szempontjából. Na meg a 3.5 hdd-nél pont a táp alatt van a venti, ami szerintem jobb lenne a hdd helyén.
A váz miként lesz összefogatva, továbbá az oldallap rögzítése? Csavar vagy szegecs?
Bakker, most esett le, hogy _dugo -nak van a hajlított ház váz nem is neked.
-
HookR
addikt
No! Az egy éves évfordulóra való tekintettel kis helyzetjelentés.
ITX-Box v17 - 3D képek (39-től fölfele tükrözik az aktuális állapotot)
Talán a legkomolyabb változás, hogy az alaplapi tálca tologathatósága immáron 5 mm-es osztásokban történhet a korábbi 20 mm helyett, a CPU-hűtőre nézve 95-45 mm-es, míg a dVGA térfelére nézve 50-100 mm-es tartományban. Erre a reálisan szóba jöhető alkatrész-kompatibilitás okán volt szükség, bizonyos kombinációhoz még a 10 mm-es osztás sem volt ideális. Szintén az érleltebb alkatrész-kompatibilitás folyománya a ház befoglalóméretének (talppal együtt) 270 x 170 x 233 mm-re (10,7l) növelése (a korábbi 260 x 166 x 230 mm helyett). Ugyan a ház szélessége lecsökkenthető 160 mm-re, de akkor ugrik az alsó 3,5"-es HDD-hely (és NAS konfigurációban sem férne el a maradék 85 mm-ben 3 db 3,5"-es HDD).
Alapvetően 3 helyen akad még dilemma, melyek tisztázásának hiányában halogatom a gyakorlati megvalósítást:
- A hátlapi modulok több okból is fejtörést okoznak: Jó lenne elkerülni az alu profilból a teljes 6 m-es szál megvásárlását (pláne, ha többféle is szükséges), ám gyanús, hogy ez nem fog menni. Akkor viszont legalább a megvásárolt méret szolgáljon minél többféle alkatrész kiindulási alapjául. Pl. az első két tartóoszlop és az alaplap hátsó kivezetéseinek moduljához a 60 mm széles U-profil passzol, ezzel szemben a dual slotos dVGA moduljához az 50mm-es. Azaz erre a célra ideális lehetne például egy 60 x 50 x 2 mm-es zártszelvény, ha lehetne ilyet kapni, de sajnos nem lehet. És L-profillal sem helyettesíthető, mert a széles kivágások miatt szükséges az U-alak szárainak merevítése. A helyzetet bonyolítja, hogy a 3 slotos EVGA kártyákkal való kompatibilitáshoz meg külön 70 mm széles hátsó modul dukálna. Eddig csak külön 50 x 50 x 2 mm-es, illetve 70 x 70 x 3 mm-es zárszelvényt találtam...
Továbbá az 5 mm-es osztás miatt már nem elég a 20 mm széles helykitöltő modul, 10 mm-esből is fog kelleni, mert bár a ház burkolata a két szélen a 10 mm széles hiányt viszonylag jól elleplezi, ám 15 mm-t már nem.
- A ház tetejéül a legjobb jelölt jelenleg a laminált padló. Bőséges a szín és textúraválaszték, valamint sűrű, tömör az anyaga, ezért precízen, mm-pontosan munkálható (szemben a feldolgozatlan fa nagyobb rostjaival). Cserébe textúra csak a felső síkon van, az éleken nincs és a vastagsága is jellemzően 7-8 mm. Mindenképp több megmunkálást igényel, mint egy sima 3 mm vastag igazi falemez, de legalább megvan a lehetőség a perforált lemez besüllyesztésére. Mindenesetre ennek pontos kialakítása még nem tisztázott.
- A ház alján nem lenne hátrány porszűrőt elhelyezni. Egyelőre még nem találtam olyan 240 x 120 mm körülit, amit egyszerűen adaptálhatnék. -
dugo_
veterán
Valahogy így gondoltad?
Meglátjuk milyen lesz az elkészült bérgyártmány minősége, pontossága, aztán igazából lehet még próbálkozni mással is, nem vészesek az árai ennek a cégnek. Utólagos fusi fúrással, spray-s festéssel meg fog állni ez a kopi 25ezerből...
Pénteki update volt:
Tisztelt Partnerünk!
Megrendelése elkészült!
-
Ze'
csendes tag
Viszont nem derült ki a rajzokból, hogy a ház elemei hogyan lesznek egymáshoz rögzítve (lehetőleg kívülről nem látható módon), arra kíváncsi lennék.
Igen azt a réteget elfelejtettem bekapcsolni. A megcélzott minimál designhoz a rögzítéseket is elrejteném, legalábbis elől. A ház belső felébe L profilok lennének rögzítve. Ezek egy úttal rögzítenék a házhoz a bordát és a kereszt irányú 5mm -es, remélhetőleg a hőeloszláson némiképp javító rézsín széleit szorítanák le.
-Elől vagy fixen felhegesztve ovál furatokkal a kisebb korrekciókhoz, vagy a ház belső felére csaphegesztve (gépi) lenne 2db M6 -os csap, ezekre lenne csavarozva, így két tengely mentén lehetne korrigálni
-Hátul 3 lehetőség is adott.
1: hegesztve - a borda felőli száron ovál furattal, 1 tengelyes korrekció
2: hátulról süllyesztett csavarral - 2 tengelyes korrekció
3: sajtolt csappal - hátulról szinte láthatatlan -síkba simul a feje pontosabb, mint a csaphegesztés - 2 tengelyes korrekció.[ház front rögzítés]

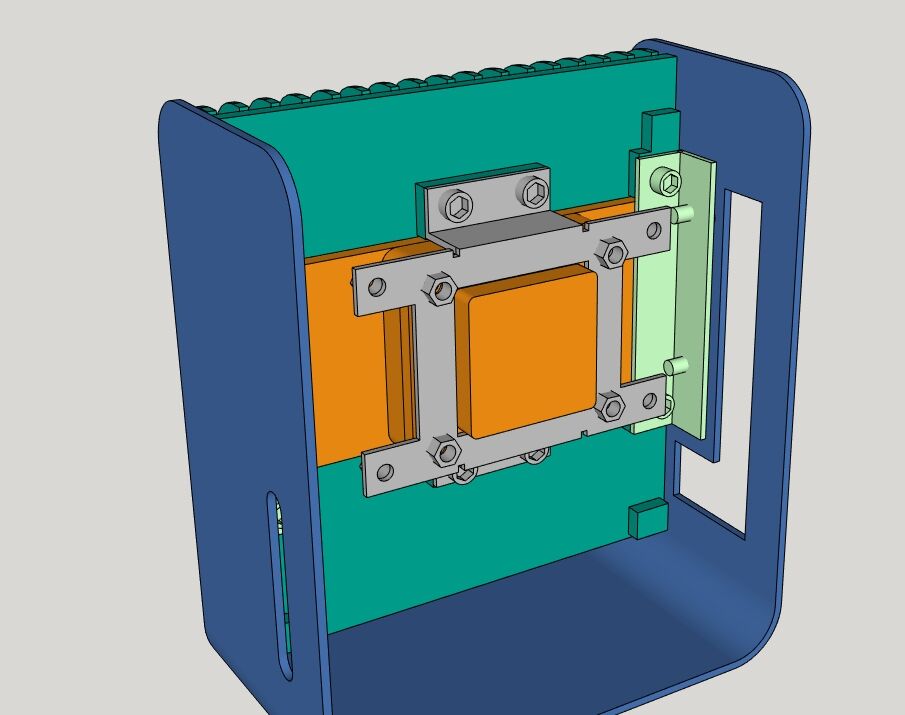

[ház hátsó rögzítés]
[ház hátsó kívül]
[távtartók]Az alaplap távtartókkal rögzül, ezekbe hátulról jön egy újabb toldás (a két távtartó / alátét kombó szorítja össze az alaplapot) és ehhez kapcsolódik a hátfal süllyesztett csavarokkal, viszonylag diszkréten.
Szvsz jó esetben épp csak kielégítő lesz, de ki kell próbálni a gyakorlatban.
Lehet inkább valamilyen házi hőcsöves megoldásban kellene gondolkodni.Sejtem én is, hogy nem ez a legjobb módja, de viszonylag kis ráfordítással kipróbálható ez az opció. Ha nem hozza az elvárt szintet tovább lépek, majd kiderül.
A megcélzott formanyelv nekem tetszik, szemrevaló.
Köszi -
dugo_
veterán
Köszi az észrevételeket! Bekerültek az ajánlott módosítások.
ATX tápot viszont nem szeretnék, főleg a méreteiből fakadóan. A magasságot még nem is nagyon vinné el, viszont nagyon hátulról kéne visszakanyarodni a kábelekkel, amik kilógnának így a "ház" síkjából.Igazából nekem az egész pc korszak kimaradt, így rögtön itx+sfx vonallal kezdtem 10L-ben, nagy alkatrészek nélkül...
-
Nerazim
őstag
Köszi szépen. Akkor erre nincs egzakt méret. Igazából csak azért kérdeztem, mert amit tervezgetek kuckóban (matx) az ATX tápot szeretném minimális átfedéssel (a méretek csökkentése végett) az alaplapra rátolni a 24 pin felőli részen egészen a ram slotokig. De akkor ez így felejtős ezek szerint...
-
Dani_kp
addikt
A mostani asztalom is csak 55 cm mély, szóval ilyen téren nem lesz sok különbség. Ha egyhuzamba leülök gépezni az csak filmnézésnél van, amellet csak sok kicsit vagyok előtte, gyerek mellett nincs már időm gépezni, de nem is szakítok rá időt.
Azért nincs "teteje" mert az már a mennyezet, amit az ajtók takarni fognak.
Szerk.: ~10 cm szélesek a deszkák.
-
Dani_kp
addikt
Izgatottan várom az új generációs APU-kat és csalódott vagyok, hogy idén nem mutatják be, jó lett volna tudni mit tud teljesítményben, plusz talán jövőre az ára is lement volna. Na mindegy.
Közben "befejeztem" a beépített szekrény átalakításáról a terveket. Még megmutatom az asszonynak, illetve anyámnak, hogy mit szól(na) hozzá
(mivel az Ő lakásában élünk, csak nélküle).
Persze semmi sem végleges, legfőképpen méreteket nézve, sajnos nem tudtam rendesen lemérni, hogy mekkora is az egész ahova ezt terveztem.
De körülbelül a nettó méretek:
magasság: 275 cm
szélesség: 115 cm
mélység: 55 cmEzekből jön le a faanyag vastagsága, itt mindenhol 2 cm-el számoltam/modelleztem.
TV 40", ami még nincs meg, illetve inkább egy 43" szeretnék
. Monitor 22", de idővel ezt is cserélni akarom.Végül a képek:

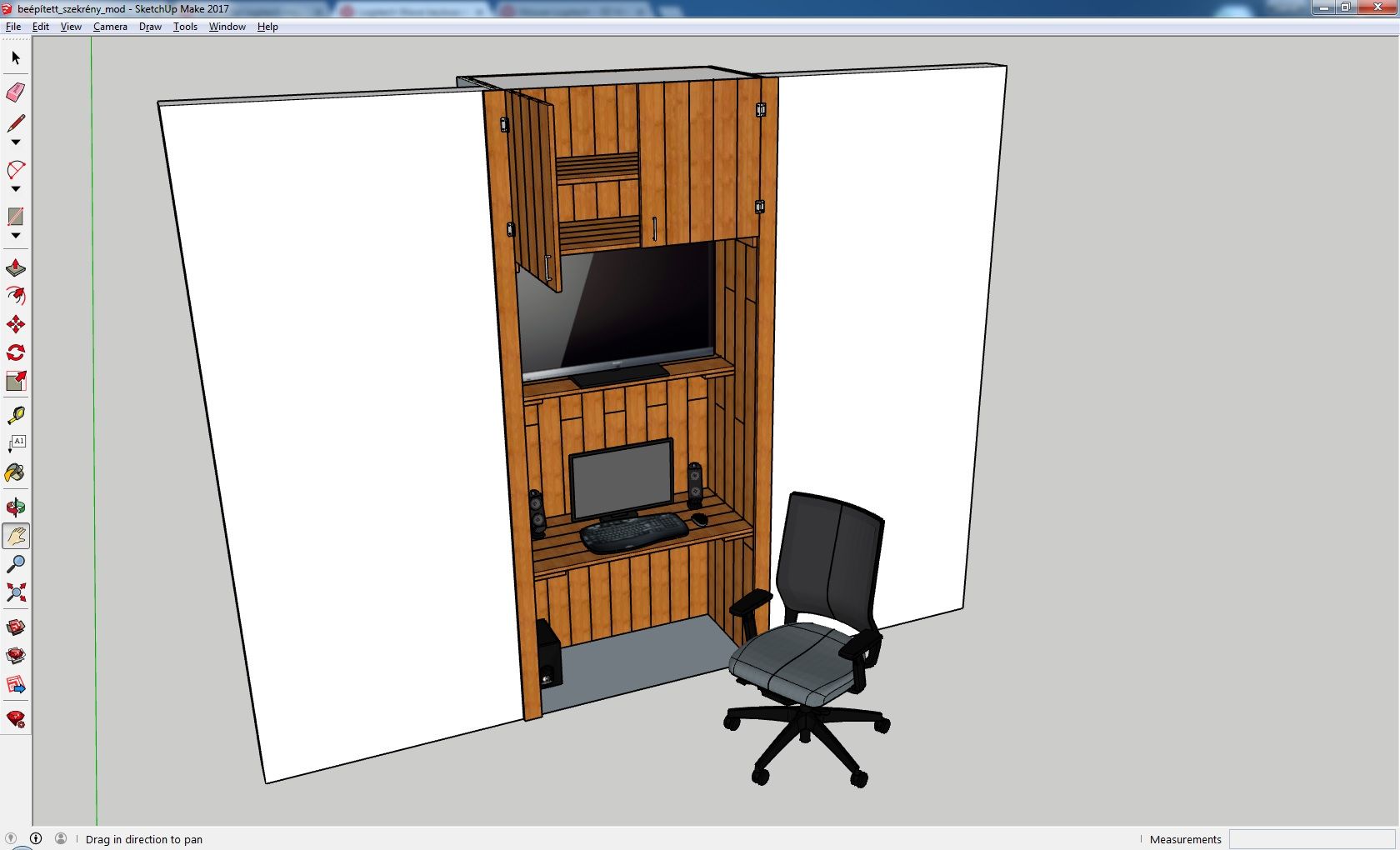

kép01

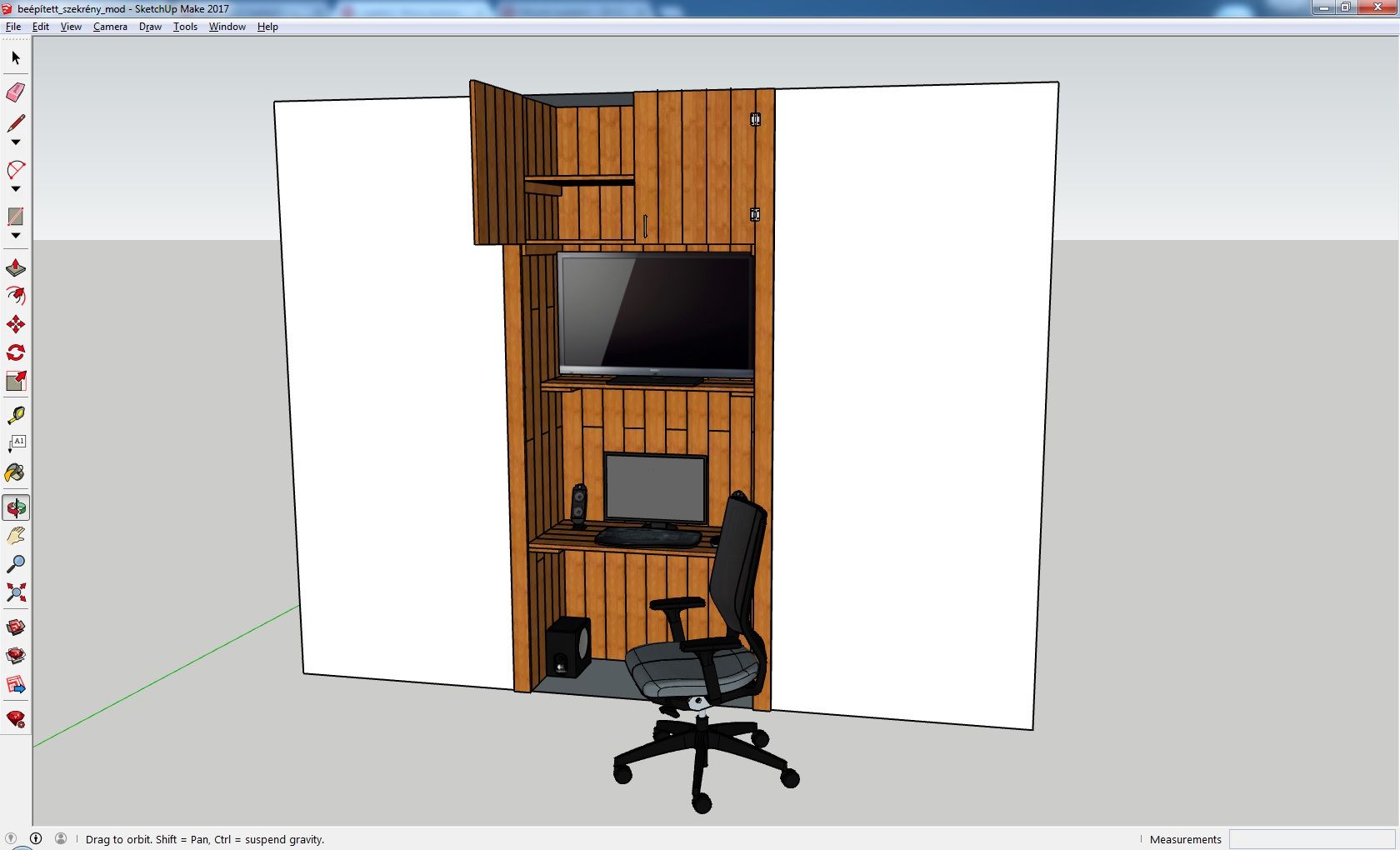

kép02
kép03

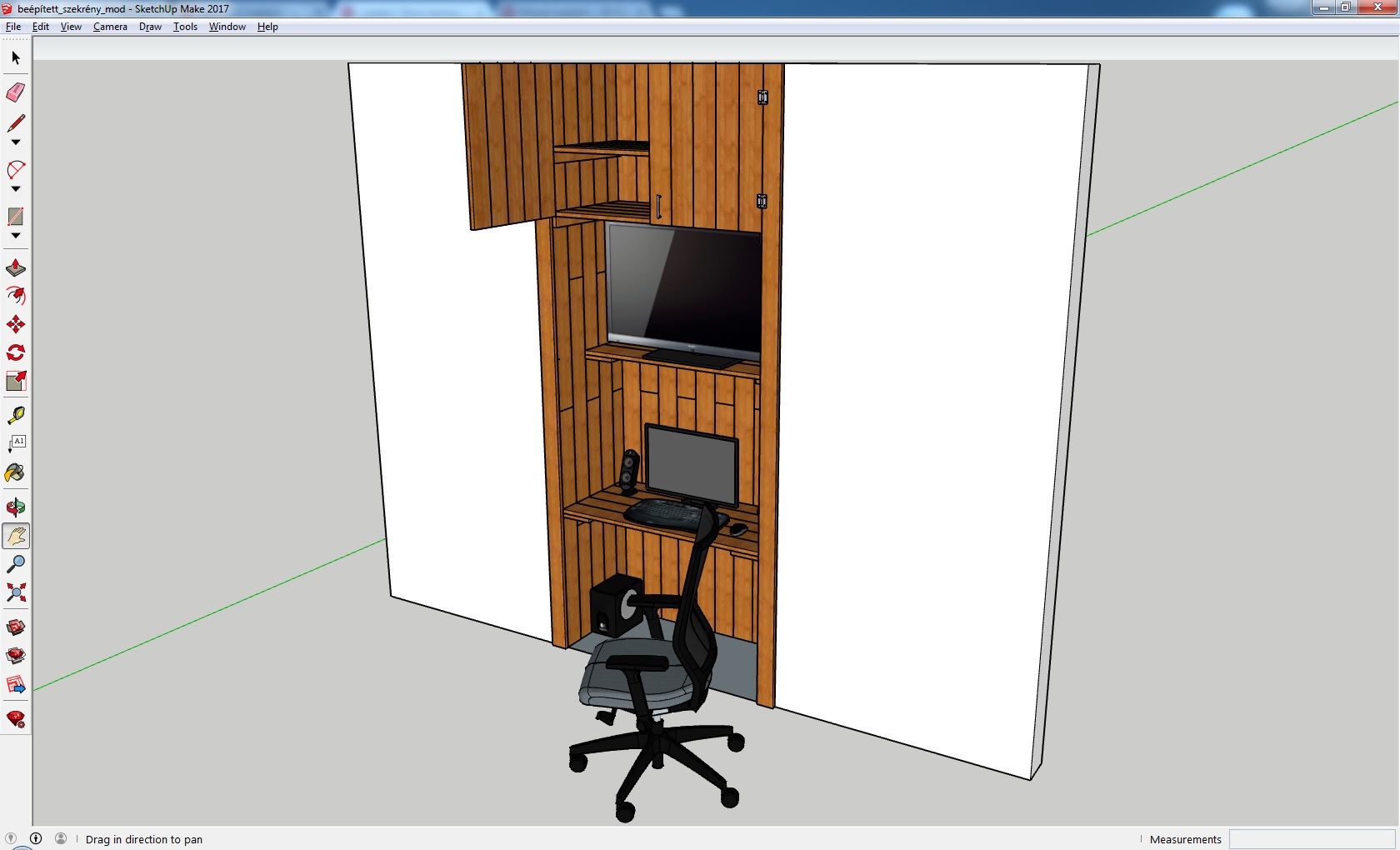

kép04Gépház nincs a képen, mivel tervezés alatt
. De amúgy a monitor mellé menne.
Várom a véleményeket, ötleteket, tippeket és kérdéseket mindennel kapcsolatban (elrendezés, méretezés...stb.).
Programhasználatot tekintve a kezdő alatti szinten vagyok, még csak ismerkedem vele.szerk.:még egy hifi tornyot kellene valahova tenni a 2 hozzá tartozó hangfallal, mivel szeretném a TV-re kötni és filmnézésnél azt megszólaltatni. Gyors mérőszalag használat után a hifi hangfalak 32 cm magasak, elvileg pont elférne a Logitech hangszórók felett
. Csak félek, hogy túlzsúfolt lenne. -
Dani_kp
addikt
Köszi a választ.
Nagyon megtetszett a karcsú gépházad alapja. Én már vagy 6x nekifutottam, hogy miként kellene kinéznie.
A kocka dizájnt elmondani nem tudom, hogy mennyire nem tetszik, meg szerintem nem is praktikus. Én is mindenképpen valami keskeny, max. 150 mm széles, 300-350 mm magas házat szeretnék, mélységre is talán ilyen 250-300 mm közé tenném. Ezekből még le kell vonnom az alapanyag vastagságát, ami nagy valószínűséggel fa lesz, mínusz alaplap távtartó csavarok. Külsőre majdnem ez is nagy még így is . De most ez jegelve van legalább 1 évig. A jelenlegi hűtőmet imádom, de aligha van ennél nagyobb (Brocken 2) szóval az most erősen limitáló tényező. Plusz platformot akarok váltani, Fm2->Am4, természetesen egy APU-s megoldásra várok. VGA-ra nincs/nem is volt/soha nem is lesz pénzem, illetve annyit nem is játszok, a LoL, DiRT szériák ezen is jól futnak, a GTA V pedig "megy" rajta alap graf.-on, de azért némi plusz képkockát el tudnék viselni
, de csak ezért nem akarok dvga-t.Itthon most egy cipőspolc és beépített szekrény mod projektbe vagyok benne
. Természetesen home made/low budget kategória, de minél igényesebben . Alapanyag fa, azon belül is szétbontott raklapok.Cipőspolcról modell: kép
Külső méretek: 130 cm x 74 cm x 20 cm.
Cipőtároló rész: 70 cm
2 cm-es favastagsággal számolva.
Ez speciel nem raklapból lesz, mivel voltam kint nagyszülőknél, említettem tatámnak, hogy mit is szeretnék és nagyon fasza kiszáradt akácdeszkái vannak, amit mutatott, szóval abból tervezem megvalósítani.Sajnos még nem vagyok egy tapasztalt őstehetség csak lelkes hobbi barkácsoló. De úgy gondolom kezdésnek és első nagyobb gyakorlásnak ez teljesen jó lesz. Plusz a kamrába lesz beállítva, szóval még csak szem előtt sem lesz
. -
imibogyo
veterán
Hát ehhez nem nagyon tudok/lehet mit hozzáfűzni. Szokás szerint nagyon átgondolt, alapos terv... A dVGA-t talán én is leválasztanám, bár ugye nekem ez a passzívság miatt lenne létkérdés, aktív hűtésnél szerintem nem oszt, nem szoroz.
Nekem a külcsínnel sincs bajom, talán csak a dVGA szellőzőrácsát nem húznám rá az előlapra, hamár a másik oldali is "2 dimenziós" alakzat...
-
#1352
cinemazealot
addikt
HookR
#1351
-
Pete55555
addikt
A kábelezés miatt lehet célszerűbb lenne fejjel lefelé fordítanod a tápot.
Úgy gondoltam, csak valamiért rossz irányba forgattam - most veszem észre. Bár ez részletkérdés
(#1327) ViZion Semmi gond
Nos, most ezen agyalok, hogy hogy legyen megoldva, fent olvashatod az eredményét. Ha más nem, van 2 db 40mm-es ventim, azokat leszabályozva odarakom rásegítésképp. De szvsz, ha közvetlen a 20 cm-es venti előtt lesz, nem lesz gond.Ha minden igaz hétfőn beszerzem a tápot, majd akkor kiderül mit tudok vele kezdeni.
-
Pete55555
addikt
Na ez még ugye kérdéses. Ha leszedném a táp burkolatot, akkor a hálózati kábelt is átvezetném, hogy ne kívülről kelljen rádugni.
Ha nem, akkor viszont ezt meg kellene oldanom valahogy, mert az nem néz ki túl jól, ha a ház oldalából lóg ki a vezeték.
Mondjuk ha a burkolat marad is, lehet van annyi hely a házban, hogy átfordítsam a tápcsatit.A harmadik variáció (ez most jutott eszembe)
Ha leszedem a burkolatot, akkor a 70mm magasságból lesz kb 50mm venti nélkül. Ez a vastagság már lehet elférne az alaplap melletti kis rekeszben, ahol most a HDD-k vannak. Ott kicsit védettebb helyen is lenne a táp, és még talán a szellőzése is jobb lehetne. -
TomiLi
addikt
Nekem nincs bajom a méretével, inkább az a fura, hogy belülről lakva annyira más, mint így "kivett" állapotban. Pl: soha nem gondoltam bele, hogy amikor alszom, akkor a szomszéd kanapéja ~15cm-re van a fejemtől....
Jó pofák ezek a kis "házak", vannak kimondottan jók! Folyamatosan lakni benne azért nem tudnék, de hétvégi háznak tökéletesek.
-
TomiLi
addikt
Pontosan!
Részben már kész ez a szoba, de át akarjuk alakítani, mert a radiátor most egy pultba van beépítve az eredeti helyén, valamint az "erkély" résznél kimaradt alulról a szigetelés.... A tolóajtó, gipszkartonozás készen van, de utóbbin is lesz egy kis átalakítás.
Így lerajzolva kicsit illúzió romboló, hogy milyen kis skatulyában lakunk sokan.... -
MaxTorque
tag
Sajnos a saját alaplapomról nem találtam modellt, de megmértem, és 8,5 cm-re van az ATX csatlakozó, a lap szélétől, vannak előtte kondik is, azok pontos lemérése még várat magára, mert hazajöttem, a gép pedig a kollégiumban van. Egyébként egy Asrock Z77 ITX lapról lenne szó, és egy i5 2500K csücsül benne, tuning nincs (még).
És valóban 125mm széles a sima sfx táp is, ott én néztem be valamit, úgyhogy mindenképpen maradnia kell ennek a szerencsétlen elrendezésnek, mert tartani szeretném magam a tervekhez.
De hogy haladjak is, meghatároztam az abszolút maximum méreteket, amik 295x400x85 mm. Ezeket a méreteket tudtam beleszuszakolni a táskába, úgy, hogy a cipzár még működjön. A sarkakon pedig egy minimum R10-es lekerítés kell a táska kialakítása miatt, a skiccen viszont egy 30x45° letörés van.
A videókártya helyének kialakitása még kérdéses, mert a fülei sem lóghatnak ki a ház síkjából, de helye lesz bőségesen, hiszen a skiccen egy Titan X van, referenciaként használom (hátha egyszer nekem is lesz)
Amiket sikerült fixálnom:
-1,5 mm acél lemez lesz az anyag, talán így nyerem a legtöbb mm-t
-a maximum külső méretek, mint fentebb írtam
-a videókártya biztosan el lesz választva, és ha berakom alá a két 120-as ventit mint a rajzon akkor biztos jól érzi majd magát (pozitív nyomás) -
imibogyo
veterán
-
Pete55555
addikt
Igen, utólag belegondolva attól függ hova teszed. Mármint, hogy melyik méret fontosabb.
Lehet megtévesztő volt, 2 dolgot is akartam egyszerre írni
1. A nagyobb méretet választanám - későbbi bővíthetőség -> VGA hossz miatt.
2. Ugyanakkor a kisebb méretbe is belefér egy egész combos VGA jelenleg. -
Pete55555
addikt
Tehát az említés szerinti másodikra, a 200mm hosszúra?
Nem
Akkor úgy a 3.-ra. Legyen inkább nagyobb, de férjen el benne minden rendesen. Szerintem mélységre úgysem igazán számít a ház mérete (ok, számít, de talán kevésbé fontos, mint a szélesség, és magasság).
De minden a VGA-tól függ. Pl a linkelt 960 pont jó bele. Kérdés, hogy ha 2-3 év múlva cserélsz, találsz-e megfelelő méretű/teljesítményű kártyát bele. -
HookR
addikt
"Picivel több hely a CPU-hűtő magasságának, hogy elférjen az AXP-200 + 25mm körüli venti;"
Pardon! Az ITX-Box v7.2-ben az AXP-200-ra a Prolimatech Ultra Sleek Vortex 14 fér fel. 25mm körüli ventihez ezek az 50mm körüli hűtők a jelöltek:
- Be Quiet! Shadow Rock LP (51mm)
- Phanteks PH-TC12LS (48.3mm)
- Reeven Steropes (48) -
Pete55555
addikt
Jó az ötlet, és szépek a tervek is
Én is a második verzióra szavaznék, bár gazából minden a VGA-n múlik. Mert gondolom a valóságban nem akarod ennyi HDD-vel telezsúfolni a házat.
A 190mm helyre egy ilyen VGA pl pont befér, és ez ajánlott, halk típus. Viszont ritka az ilyen rövid 2 ventis kártya, márpedig én mindenképp 2 ventisben gondolkoznék. Viszont vigyázni kell, mert ennek felül van a 6 pines csatija, ami esetedben alulra lógna ki. -
imibogyo
veterán
Én mindenképp a másodikat választanám.
Épp most (olvashattad az ITX topikban is) szenvedtem egy minicube minivel. A gyári ajánlás ellenére bele tudtam fogatni egy 3,5-es egy 2,5-es meghajtót, a panel-tápot, a passzív tápegységet és az alaplapot minden kiegészítőjével (Xigmatek Apache hűtővel), de természetesen dvga nélkül. És egyrészt melegebb is volt jóval a házikó, mint a saját építésű (teljesen passzív) házam, plusz még nagyon-nagyon körülményes is volt. Arra jutottam, hogy ez a házikó jóval kisebb hőtermelésű és kiterjedésű gépekhez van. Mondjuk egy J1900-as DC-s alaplap 2 SSD-vel, vagy ilyesmi HTPC-nek, vagy NAS-nak. (Ha nem sikerül eladnom a kuckót, akkor majd ilyesmi lesz belőle a TV-re kötve és a kamrában elhelyezve (közös falat kihasználva)).
Ezen a házon is változtatnék méretileg, de csak pont annyit, hogy még ne legyen akkora, mint az eggyel nagyobb testvére, de ne is legyen olyan kicsi, mint most. Épphogy nem fértem el benne. Durván 2-2-2 cm kellett volna minden irányban, hogy "kényelmes" legyen. Ekkor a nagyobb hűtőt is rá tudtam volna rakni a lapra, mert jelenleg nem fért volna el mellette a tápegység. Szóval én azt az irányt tartom jónak, hogy legyen kicsit nagyobb a ház, de minden fontosabb alkatrész férjen el házon belül.
Azt látom, hogy az emberek egyre kisebb gépeket vesznek/építenek, de közben egyre több külső dolog kerül a ház mellé (tápegység, mobil-rack + nas a 3,5-es eszközöknek, külső ODD stb.). Akkor mit is nyer ezzel a miniatürizálási lázzal? Na én ezért érzem azt, hogy legyen inkább picit nagyobb, de férjen bele minden, mint hogy egy újabb dobozkával bővüljön a repertoár. Aztán ha majd maximum nem használja az ember minden egyes szegletét, akkor is ott a lehetőség rá.
-
imibogyo
veterán
A jobb oldallapra szánja az alaplapot külön alaplapi tálca nélkül, így nem lenne túl felhasználóbarát a meghajtókhoz való hozzáférés.
Jó ez kiment a fejemből. Bár ennek ellenére szerintem akkor sem lenne túl bonyolult az egész oldallapot kiforgathatóvá tenni úgy, hogy az alaplap és a háttértárak fordulnának ki az oldallappal, a tápegység meg maradhatna a helyén. Ezért is írtam (bár visszaolvasva, csak az SSD-re, ezt nem így akartam csak melóban kapkodnom kellett), hogy azért még számos helyre lehet a háttértárakat rakni.Mondjuk magamból kiindulva, jó ha egy-két évente egyszer kell a meghajtókhoz "hozzáférnem" egy adott házon belül (linux újrahúzáskor ki szoktam kötni a mások vinyót), többször nem. Egyrészt nagyon sűrűn cserélem a házaimat, amikor is úgyis szét kell szedni az egészet, tehát lényegtelen, hogy mennyire felhasználóbarát, másrészt amikor használok egy gépet és nem kell buherálnom, vagy átépítésről sincs szó, akkor minek is piszkáljam a meghajtókat egy adott házon belül? Persze értem én amit írsz, csak szigorúan az én esetemben ez nem életszerű. Előbb cserélem a teljes belsőt, vagy költözök új házba, mint hogy "hozzá kelljen férnem felhasználóbarát módon a meghajtókhoz".
Szerintem a tápot kellene az alaplap oldalára tenni és a meghajtókat a bal oldalra. Így a magasságból is faraghat 1-1,5 cm-t.
Igen, bár nekem ez már túl szőrszálhasogatós. 1-1,5 cm engem nem szokott zavarni, de természetesen igazad van. Mondjuk a fix oldallap miatt amúgy is ez a logikusabb.Személy szerint én a táp mellé csak 2,5"-es meghajtót tennék. 3,5"-eset pedig az előlap mögé, 1-et, vagy 2-őt annak függvényében milyen hosszú dVGA lenne betervezve, de ez már egyéni mérlegelés kérdése.
Igen én is úgy gondolom, hogy ez már nagyon egyéni kérdés, csak úgy, mint a fentebbi enyém is. Nem vagyunk egyformák.
(#1195) TESCO-Zsömle: meg tudnám tervezni, de nem én követtem el. Ennél én sokkal-sokkal lustább vagyok. Nem tudom már honnan vadásztam le, de ha kell átküldöm a modellt.
-
imibogyo
veterán
Ez igaz, de mivel tápegységnél is bruttó szélességről beszéltem én azt hittem ő a 17 centiméteres szélességet is így értette ventivel együtt. De igazából tök mindegy, mert akkor is van még ott neki 1 centije az oldallapig. És ennek lényegében nincs köze az általam javasolt tápegység + hdd kombóhoz, akkor sem volt amikor ő felhozta, mivel külön "szinten" lenne a két "blokk".
De most már tényleg mindjárt elkészítem a tervet, mert úgy látom nem volt világos, hogy miről beszélek...
-
Dani_kp
addikt
Azok 0,5 mm vastagok voltak.
#1176 ViZion: az anyag még nincs lefixálva, nem biztos, hogy alu lemez lesz, a másik meg ha nem olyan nagy a méret (új: 310x250), akkor már csak abból adódóan sem tud lifegni. Munkahelyen a védőburkolat egy része 0,7 mm vastag plexi, ami elég vastagnak és merevnek tűnik. Viszont, ha ilyen vastagságig elmegyek, akkor ott már a rétegelt fa is szóba jöhet. Van egy asztalos haverom, Ők saját maguk készítették, úgymond táblásították a fát, rétegenként egymáshoz ragasztották. Mondjuk azok 1-1,5 cm vastagok voltak, de gondolom, 0,7 mm is megoldható.
-
Dani_kp
addikt
Ma beszélgettem 1-2 munkatárssal és arra "jutottunk", hogy minimum 0,7 mm vastag anyag kell.
Szerintem nem fontos az alaplapi tálca. Ha kellően vastag lesz a gépház fala, akkor csak a sima kis távtartó csavarok is elégnek kellene lennie oda.
Ilyen kapcsolóm van, csak átlátszó kupakkal, szóval elrejtés semmiképpen sem lesz
. De most egy olyan vázlatnál tartok, akkor fent van a 2 kapcsoló 2-2 usb 2.0 ás 3.0-ás csatlakozó, alá megy majd az audio csatlakozó, és nekem úgy tetszik. Az utolsó bekezdésed meg teljesen logikus. Mivel "sajnos" a toronyhűtőm (Brocken 2) a gépház hátoldalára nézve merőlegesen áll, tehát lentről felfele húzza át rajta a levegőt. Ha a tápegység felülre kerül, akkor annak a ventije kihúzná a dvga + proci által termelt hőt + a ház hátuljára aggatott is.
Akkor így is csinálok egy "skiccet" .
Majd csak végleges lesz . -
Goblin12
őstag
Köszi átnyálazom.
___
Viszont arra nem tud valaki megoldást, ha importálok egy modellt egy layerre, és és azt a modellt egy másik ablakban átalakítom elmentem és az előző ablakban újra beimportálom akkor miért az előző modellt importálja ami már nem is létezik, mert felülírtam a másik ablakban??
Eddig csak azt találtam, hogy törlöm az aktuális layert létrehozok egy másikat, és el kell menteni a modellt szintén másnéven, hogy a jót importálja. Ez elég gány megoldás -
ajaxon
csendes tag
Üdv!
Mint említettem meglévő konfighoz terveztem az egész katrocot. Nincs tervbe véve más bővítőkártya.
A meglévő asrock "csúcskategóriás", low-end alaplaphoz lett tervezve a méret. Ami microatx-nek hirdetnek és valóban csak cirka 20 cm a szélessége vagy mélysége, ahogy tetszik.A fedlapok és a tálcák igazándiból 1,5-2mm vastagok kb, per pill. nincs nálam subler. Hogy honnét a náthából vettem a 0,5mm-t lövésem sincs. Ezúton is bocsánat a félre infoért!
A légbefújást elölről vagy 2db 12 cm ventivel gondoltam, ami kis barkácsolással még pont befér. Vagy 1 darab 14 cm-es külső oldalon, ami majdan az előlappal lenne egybeépítve.
Bár most hogy említed, ez esetben már érdemesebb lenne a nagyobb átmérőt választani.A tápegység és a hdd, purfix szivacson ül, plusz a hdd gumi alátétes csavar rögzíti.
Bár elég régi már, és kicsit hangosabb a mostani típusoknál.

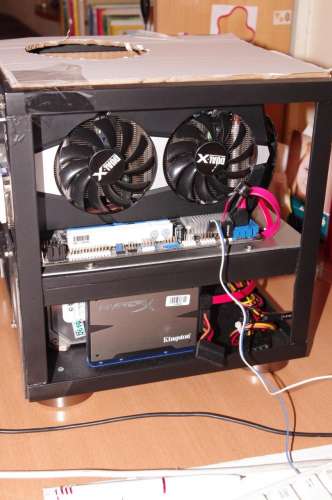

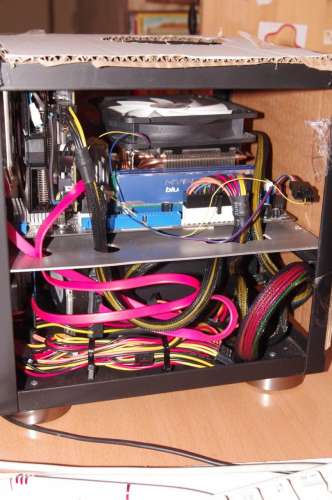

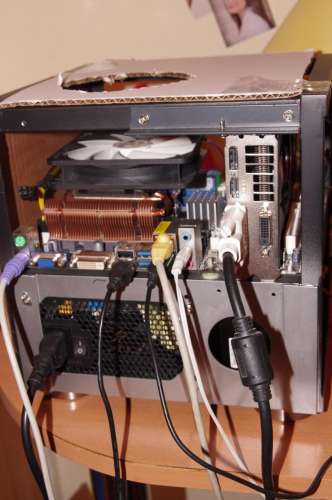

Itt lenne a tákolmányom, mint említettem éppen hőmérséklet teszteket gyártok.
Köszönet az észrevételekért, továbbra is szívesen fogadom.Pete55555: Úgy látom egyre népeszerűbb ez az elrendezés...
Igen, nekem már rég herotom van a bőrönd nagyságú pléhkaszniktól.
-
imibogyo
veterán
Mondjuk erre lehet én is vevő lennék. Ha nem bánod.
MÁS
Mivel olyan problémát feszegettünk Goblin12-vel privátban ami másnak is hasznos lehet, így bemásolom ide is. "Szendvicsszerkezet Sketchup-ban" a címe.
ELSŐ TRÜKK (egyszerűbb):
Ne egy darabból legyen az előlap, ha "szendvics" szerkezetben gondolkodsz, hanem rajzold meg az első négyzetes testet, lyukaszd ki ahogy gondolod a ventiknek, majd ezt az egész "előlapot" Ctrl+move-al klónozd le (csak egyszer kell Ctrl-t nyomni, utána megjelenik egy kis "+" ikon a mozgatás kurzor mellett).
Miközben mozgatod (vagyis beindul a klónozás) előre, vagy hátrafelé (Shift-et nyomva-tartva (folyamatosan) mozgatás közben, csak egy adott "fő"-tengely mentén mozgat (zöld, piros, kék), például elindulsz a zöld tengely irányába, nem engeded el a mozgatást, de utólag hozzányomsz egy Shift-et, akkor megvastagodik a zöld tengely (Shift-et előre megnyomva nem működik, rajta kell lenned mozgatással egy adott fő tengelyen és azt tudod rögzíteni), innentől csak ezen a tengelyen fog mozogni az adott tárgy, így biztosan párhuzamosan mozgatsz majd bármit is.
Ezzel a módszerrel meg lesz a dupla, szépen lyuggatott szendvicsed a ventiknek, már csak az oldalfalakat kell megrajzolnod, valamint megvastagítanod és kész is. Én egyébként ilyenkor minden oldalfalat egyenként "group"-ba is rendezek, később nagyon hasznos.
MÁSIK TRÜKK (bonyolultabb):
Ha mégis nagyon egy darabból akarod, akkor szendvicsszerkezetnél is működik a push/pull trükk, csak annyi a pepecselés vele, hogy miután átlyukasztottad a négy felületet (kettő elől, kettő hátul), ő ugye be is süllyeszti az adott alakzatot például hatszöget mind a két szélső oldalt (néha csak az egyiket, de végül is mindegy, ilyenkor maximum törlöd a megmaradó külső hatszög felületet, mögötte olyan lesz, mint a már eleve besüllyesztettnél). Ilyenkor az ember már menne is rá, hogy kitörölje a felesleges belső hatszög felületeket, de ebben az esetben tényleg törlődik a hátfal is.
Na ezt úgy tudod kikerülni, hogy miután megvagy az átlyukasztással, de még nem töröltél semmit sem (kivéve esetleg a megmaradó "külső" hatszöget), akkor megrajzolod ceruzával a "belső" hatszöget újra a majd később törlendő belső hatszög felületnél (annál aminél neked is megmaradt a "belső hatszög", de törlődött a hátfal.
Így újra lesz 6 valós éled, és törlés után a test belső nagy felületei érzékelik ezt, és nem törlődnek a hátfalak, csak a hatszög belső felületei. Elmondva amúgy rosszabb, mint csinálva, ez kb. 1-2 perces művelet.
-
#268
fidomaster
csendes tag
HookR
#267
fidomaster
csendes tag
Hello!
Igen egy darabból van, 300mm hosszú 70mm magas és 40mm mély.
Nekem meg pont jó ez, mert ezt cnc-vel megcsinálni eléggé horror lett volna.
egyébként htpc-nek készül, kiegészítve egykét aprósággal.
Ha valakit érdekel a belső elrendezésről is tudok képet készíteni a tervező programból, dvd-tartó még egy ilyen spéci lemez, amit úgy kell gyártatni, de mindenre találtam vállakozó és segítőkész szakembert.Üdv:
Fido -
-
mrbig25
őstag
Fejbe már meg van oldva, csak a tervbe elfelejtettem belerakni...de nemsokára pótolom.
A lényeg, hogy Alphacool XT45-ös radiátor van felül, amin vannak kimenetek a ház előlapja felé is és ott lesz összekötve az első radiátorral. Csak a képen található első lemezen (ami fogja a nagy első ventit) nem csináltam meg a kivágást.
Nemsokára javítom és akkor érthető lesz. -
s3toraph
senior tag
Hmmm ... őszintén szólva a szegecs még mindig jobban tetszik. Nem hinném hogy olyan nagyon ronda lenne pár szegecs.
(#208) OutsideR:
Köszi, kipróbálom.(#209) imibogyo:
Gratulálok! Erőt, egészséget kívánok nektek!--------
Kb. eljutottam a végleges formához. Asszem sikerül leegyszerűsíteni jelentős mértékben.
Alapul imibogyo egyik tervéből is merítettem, és van egy hasonló lian li házikó is (formára hasonló, nem belső elrendezésre). Lényegében egy sima kétszintes megoldásnál maradtam, az alaplapot és a bővítőket forgattam be nekem megfelelő módra.Szemből:
A bal oldali 35 x 35 cm alapú, 40 cm magas. Nekem ez jön be jobban most, csak át kell méreteznek 36 x 36-ra az alapját mert így éppen nem jó.
A jobb oldali 36 x 36 alapú, és 36 cm magas, tehát kocka. Ebben is van elég bővítőhely és HDD rekesz, és kisebb mint a másik.Hátulról:
Vélemények?
Hamarosan megcsinálom burkolással is, ami ígértem, de előbb muszáj volt még egyszer átgondolni.
-
s3toraph
senior tag
Ragasztaniii?
Mivel, hogyan?------
Egyébként, sketchupban tudja valaki, hogyan tudok számokat, betűket beszúrni? Ilyen szövegdoboz szerűen. Be kéne számozni a terveim variációit hogy könnyebben lehessen követni, melyikről is van szó éppen.
![;]](//cdn.rios.hu/dl/s/v1.gif)
Vagy rárajzolok egyet ha ilyet nem lehet. -
Livio
tag
Tudom én is, hogy a papír mindent elbír. Viszont ha pl pici filccel / szilikonnal teljesen megszüntetem a 0,5 mm hézagot szükség esetén, akkor zajt sem okoz a probléma.
Egyébként jók, és gyakorlatiasak a meglátásaid. Nem árt, ha valaki külső szemmel is megvizsgálja az adott tervet, köszönöm.
-
Livio
tag

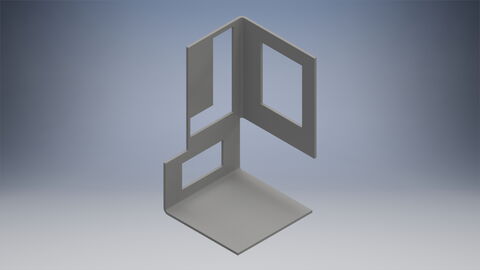

A trükk ott van, hogy a táp alatt ki van vágva a lemez, így a táp egyik lapja (ahonnan szív, vagy az ellenkező) egy síkban van a külső felülettel.
A ház elülső burkoló lemezére nem vágtam még szellőzőket, nem tudom még pontosan mit fogok elölről hűteni. Optimális esetben csak a procit kell.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
. Monitor 22", de idővel ezt is cserélni akarom.
Azt viszont nem tudom, hogy a processzor alulról mennyire tudja felmelegíteni az alaplap fenekét. Ha alá kerül az SSD, nem lesz ott nagyon meleg?
Gondolom azért kérdezed, hogy megtartja-e a dVGA-t. Amúgy még sok minden fog alakulni ezen a terven, inkább csak úgy bedobtam a "közösbe".
Új hozzászólás Aktív témák
Hirdetés
- PlayStation 5
- Háztartási gépek
- Mibe tegyem a megtakarításaimat?
- sziku69: Fűzzük össze a szavakat :)
- TV antenna és jelerősítés
- Milyen asztali (teljes vagy fél-) gépet vegyek?
- eBay-es kütyük kis pénzért
- Motorola Edge 40 - jó bőr
- NVIDIA GeForce RTX 5070 / 5070 Ti (GB205 / 203)
- Google Chrome
- További aktív témák...
- REFURBISHED - HP USB-C Dock G4 docking station (L13899-001)
- BESZÁMÍTÁS! 16GB (2x8) G.Skill Trident Z RGB 4266MHz DDR4 memória garanciával hibátlan működéssel
- Bomba ár! HP ProBook 450 G7 - i5-10GEN I 16GB I 256SSD I HDMI I 15,6" FHD I Cam I W11 I Gar
- Lenovo ThinkPad L15 Gen 2 - 15.6" FullHD IPS - i5-1135G7 - 8GB - 256GB SSD - Win11 - MAGYAR
- BESZÁMÍTÁS! Gigabyte H510M i5 11400F 16GB DDR4 512GB SSD GTX 1070Ti 8GB Rampage SHIVA TT 500W
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
