• #1271 HookR addikt MaxTorque #1270

  Új Válasz 2016-01-16 23:18:11 #1271

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  HookR

  addikt

  válasz MaxTorque #1270 üzenetére

  Ez esetben érdemes lenne néhány cm-rel nagyobb laptoptáska után nézni, hogy emiatt ne kelljen egy kompromisszumos, a kompatibilitás oltárán feleslegesen sokat áldozó házat készíteni. Ne a gombhoz igazodjon a kabát. Helyedben házmélységnek legalább 310mm-t igyekeznék megcélozni (de akár a +1-2cm is megfontolandó, például ha házkonstrukciós előny kovácsolható belőle).
  Könnyen levehető hátlapi lemez esetén kicserélheted a dVGA-n lévő hátranyúlót egy általad készített sík darabra.
  Ha a dVGA-nál ott a 2db 120mm-es venti a hatékony, potenciálisan csendes hűtés érdekében, akkor már a CPU hűtése is megérdemelne egy legalább 120mm-est.

• #1269 HookR addikt MaxTorque #1264

  Új Válasz 2016-01-16 20:13:40 #1269

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  HookR

  addikt

  válasz MaxTorque #1264 üzenetére

  "kis csalással befért az SFX-L táp is"
  Nem szerencsés a stilizált modell alapján ilyen rendhagyó mm-vadászatot tartani (jelen esetben betolni az alaplapot a táp alá), mert nem hű mása a mintául szolgáló Zotac Z77-ITX WiFi-nek. Már valójában ezen is ott vannak a tápcsatlakozó mellett a nyákból kimagasló alkatrészek és akkor még nem beszéltünk a gyártónként és modellenként változó elrendezésről, amikor oda kerül például a tápcsatlakozó, memóriafoglalat stb...

• #1267 HookR addikt MaxTorque #1264

  Új Válasz 2016-01-16 10:53:59 #1267

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  HookR

  addikt

  válasz MaxTorque #1264 üzenetére

  A 290mm-es mélység sehogy sem stimmel, mert az alaplap 170x170mm, míg az SFX-L 125x130mm alapterületű és akkor nem számoltunk köztes ráhagyással (pl. a ház hátfala és az alaplap nyákja közé is kell ~2mm) és burkolatvastagsággal sem.

• #1266 HookR addikt MaxTorque #1263

  Új Válasz 2016-01-16 10:33:54 #1266

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  HookR

  addikt

  válasz MaxTorque #1263 üzenetére

  "Ha nem találok ilyet akkor marad az SFX-L, de azzal sajnos csak úgy férek el, ha koppanásig összetolom az alaplappal."
  Ezt nem értem. Az SFX és SFX-L tápok egyaránt 125mm szélesek. Ha meg az alaplap és a ház előlapja között nem a táp szélessége van, akkor hogy tervezted a kábelezését? Koppra nem méreteznék semmit, mert a gyakorlatban megbosszulja magát.

  "A terveimet felvetettem a Mini-ITX topicban, remélem sikerül véghez vinni."
  Most, hogy megvan a kiinduló ötlet, kezdődhet a tervezés.

  - Mi lesz az alapanyag és milyen vastag?
  - Milyen szerkezeti megoldásokat tervezel alkalmazni és hogyan rögzíted azokat?
  - Milyen riser kártyával kötöd össze a dVGA-t az alaplappal? Ha jól látom, a hátlapja nem a ház hátfalának belsejéhez van igazítva. Miért?
  - A szerkezeti és rögzítési megoldások megengedik a dVGA felhasználóbarát beszerelését?
  - Milyen magas alaplapi távtartóval számoltál?

  Ha az alaplap fölött lesz a 3,5"-es HDD, akkor egyrészt behatárolod vele a CPU-hűtő méretét, másrészt más alaplap másféle elrendezése esetén esélyes, hogy nem tudod betenni a merevlemezt. Én nem oda tenném, hanem a dVGA fölé (Az összes merevlemezt. Illetve 2,5"-es mehet a táp alá/fölé, attól függően, hogy alul, vagy felül van a szellőzőnyílása.).

• #1265 Pista0001 addikt MaxTorque #1264

  Új Válasz 2016-01-16 09:58:32 #1265

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Pista0001

  addikt

  válasz MaxTorque #1264 üzenetére

  Kábelezés? A VGA betápja, a 24 és a 4 ( vagy 8) pines az alaplapra, a két háttértár, amik ilyen elhelyezéssel tuti nem lehetnek azonos korbácson, a maradék kábelek? ezeknek rengeteg hely kell, a képen nem úgy néz ki mintha lenne nekik. az egyik legkritikusabb rész az, ahol a tápból kijön a nagy köteg, az jópár centin belül nem hajlik semerre. Mellesleg így hogy a táp elöl van, a betáphoz is kell egy belső kábel, annak a dugója sem kicsi.

• #1264 MaxTorque tag MaxTorque #1263

  Új Válasz 2016-01-16 02:35:52 #1264

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  MaxTorque

  tag

  válasz MaxTorque #1263 üzenetére

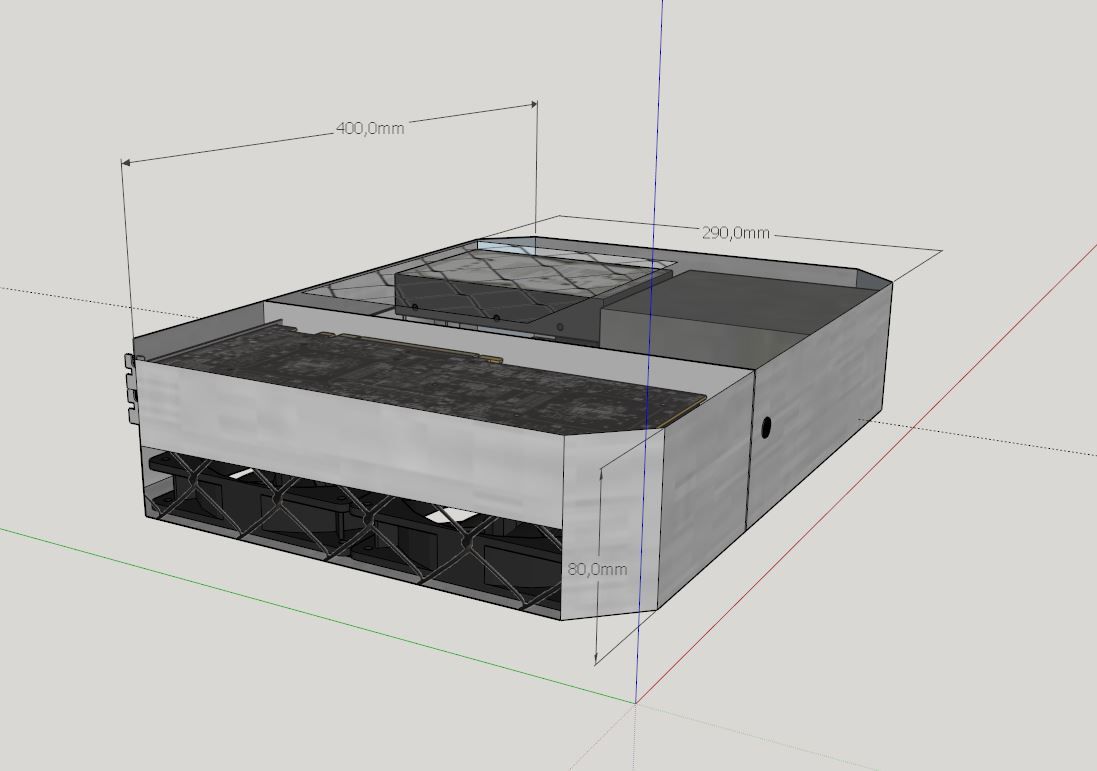

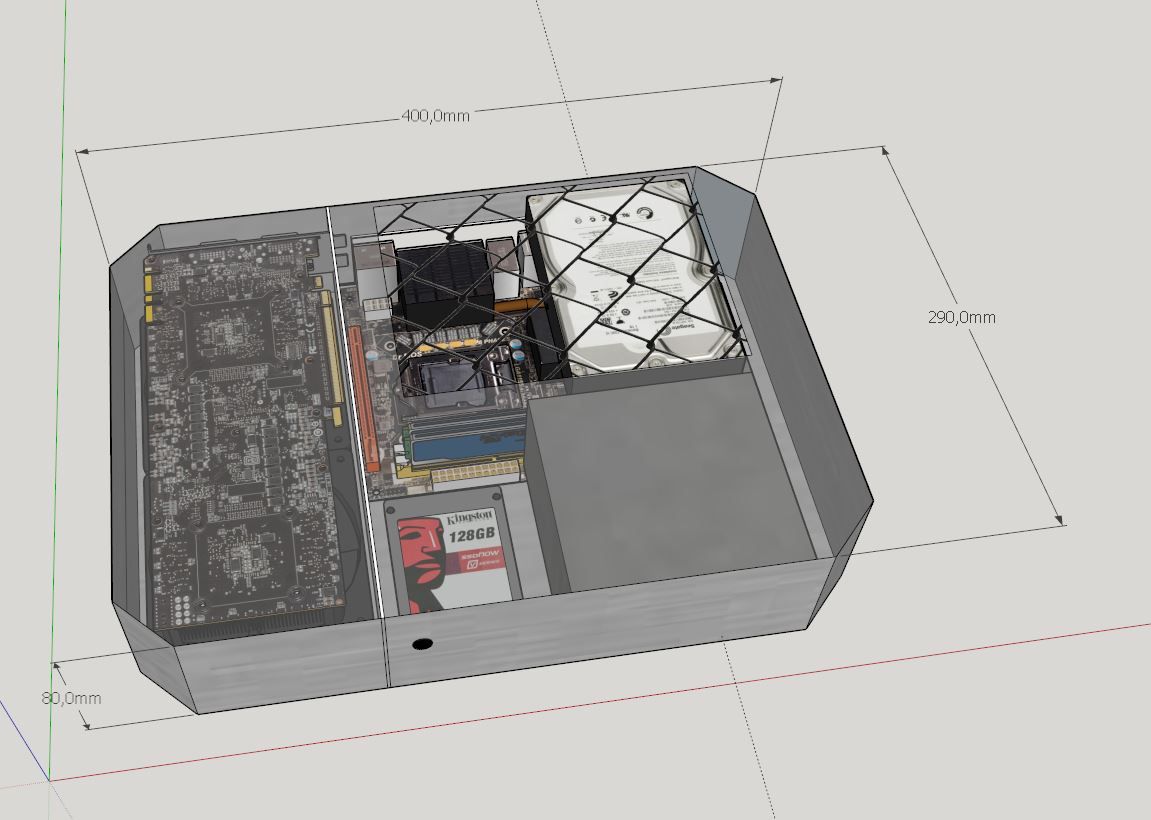

  Jelentkezem is az első skiccel, nagyjából össze is állt a dolog, pár lemez és a rácsozás pontos mintája hiányzik még, valamint a procihűtőt sem választottam még ki, de egy kis csalással befért az SFX-L táp is. Sikerült helyet szorítanom a 3,5 HDD-nek is, ezért nagyon boldog vagyok, bár egy 2,5 nyílván ésszerűbb választás lenne, de így a táp kivételével az összes hardveremet át tudom költöztetni majd ha ez megvalósul.

  És akkor a képek, véleményeket, kritikákat elfogadok. Tisztában vagyok vele, hogy a lemezvastagság hiányzik, de egyenlőre a belső méret a fontos, és a ház végső anyagáról sem döntöttem még.
