• #1659 Ze' csendes tag flashpointer #1635

  Új Válasz 2019-09-17 23:26:13 #1659

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Ze'

  csendes tag

  válasz flashpointer #1635 üzenetére

  Kicsit megcsúsztam a válasszal.
  Gondoltam erre én is, de a költséghatékony teszthez szeretném házon belül intézni amit lehet és 6 -os ujjmarónk nincs, amivel kitudnánk alakítani egy fészket a hőcsövek rögzítéséhez a bordára. Másrészt a borda talpa csak 5mm vastag és nem szeretném nézegetni az átfúrt csavarokat, furatokat, ezért tűnik nekem ez a megoldás, amit javasolsz mégis bonyolultabbnak. Viszont most elgurult a gyógyszerem, a tervezett +5mm -es talp vastagság növelő extra alu lapok AVI-zása nem lett túl szép a teszten ezért kipróbálom én is a ragasztást - köszi az ötletet.

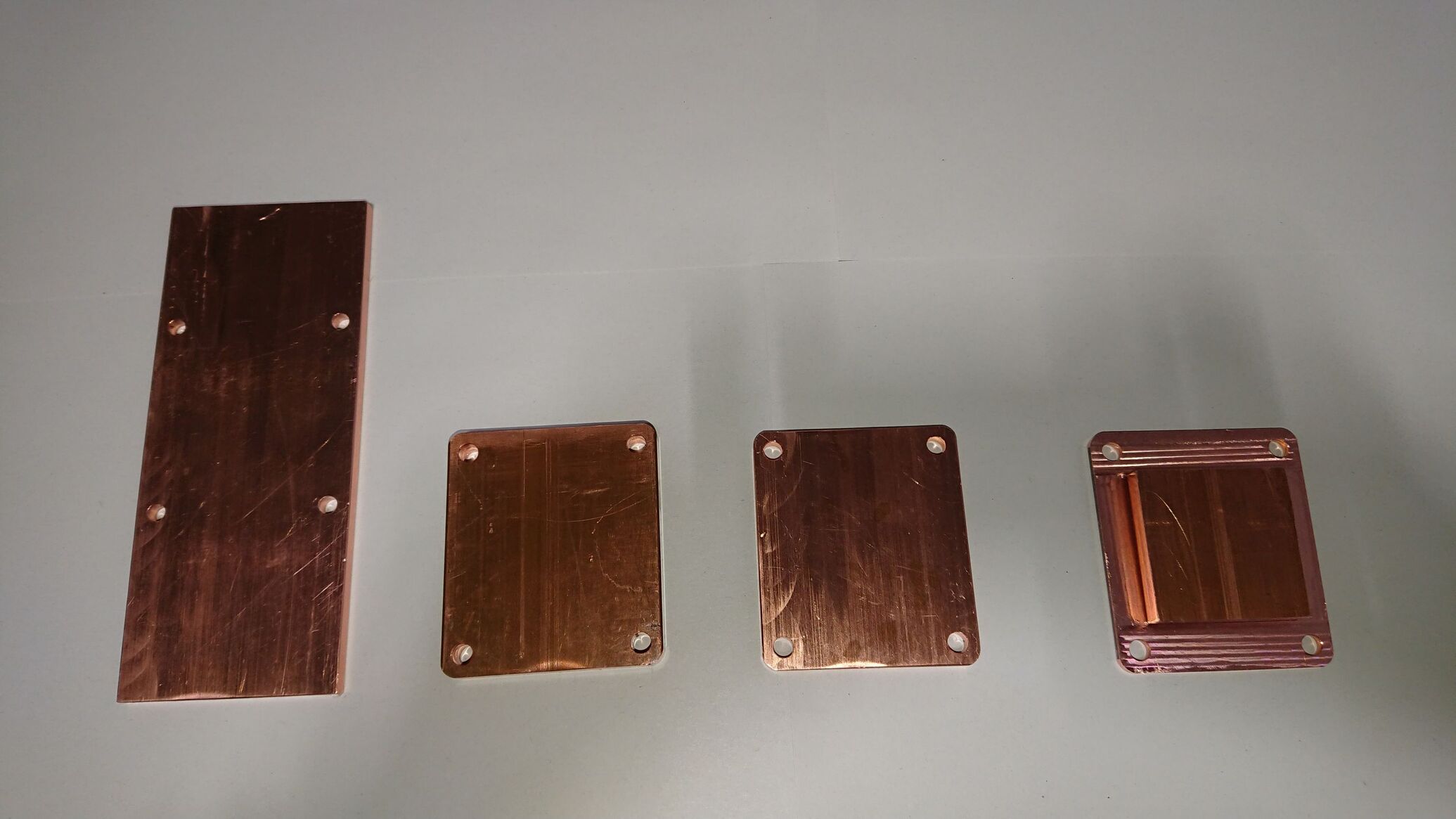

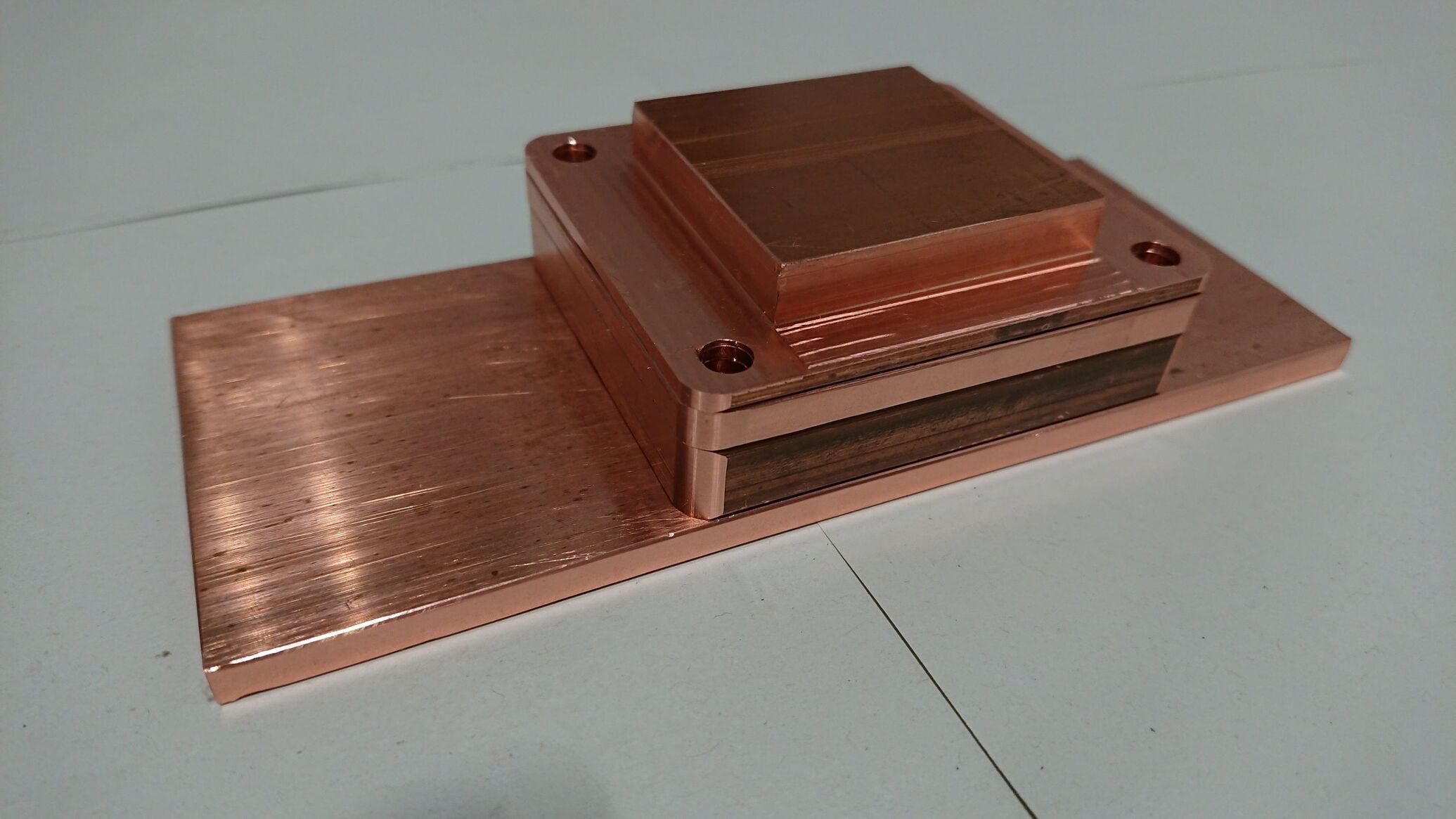

  Az eredeti terv szerinti hőátadó lapok elkészültek. Nyers állapotban:




  Hőcsöves verzióhoz ilyenről esetleg valakinek tapasztalat? Alternatívának ezt néztem ki.



  //1657 tippm86:
  Remélem, jó lenne javítani a mostani teszt állapoton Arctic Alpine 12 passzív, 60-67 C° átlagos terhelés mellett a "maximálisan nyitott házamban":



• #1636 Ze' csendes tag HookR #1634

  Új Válasz 2019-09-13 22:22:10 #1636

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Ze'

  csendes tag

  válasz HookR #1634 üzenetére

  Viszont nem derült ki a rajzokból, hogy a ház elemei hogyan lesznek egymáshoz rögzítve (lehetőleg kívülről nem látható módon), arra kíváncsi lennék.

  Igen azt a réteget elfelejtettem bekapcsolni. A megcélzott minimál designhoz a rögzítéseket is elrejteném, legalábbis elől. A ház belső felébe L profilok lennének rögzítve. Ezek egy úttal rögzítenék a házhoz a bordát és a kereszt irányú 5mm -es, remélhetőleg a hőeloszláson némiképp javító rézsín széleit szorítanák le.

  -Elől vagy fixen felhegesztve ovál furatokkal a kisebb korrekciókhoz, vagy a ház belső felére csaphegesztve (gépi) lenne 2db M6 -os csap, ezekre lenne csavarozva, így két tengely mentén lehetne korrigálni

  -Hátul 3 lehetőség is adott.
  1: hegesztve - a borda felőli száron ovál furattal, 1 tengelyes korrekció
  2: hátulról süllyesztett csavarral - 2 tengelyes korrekció
  3: sajtolt csappal - hátulról szinte láthatatlan -síkba simul a feje pontosabb, mint a csaphegesztés - 2 tengelyes korrekció.

  [ház front rögzítés]
  [ház hátsó rögzítés]
  [ház hátsó kívül]
  [távtartók]

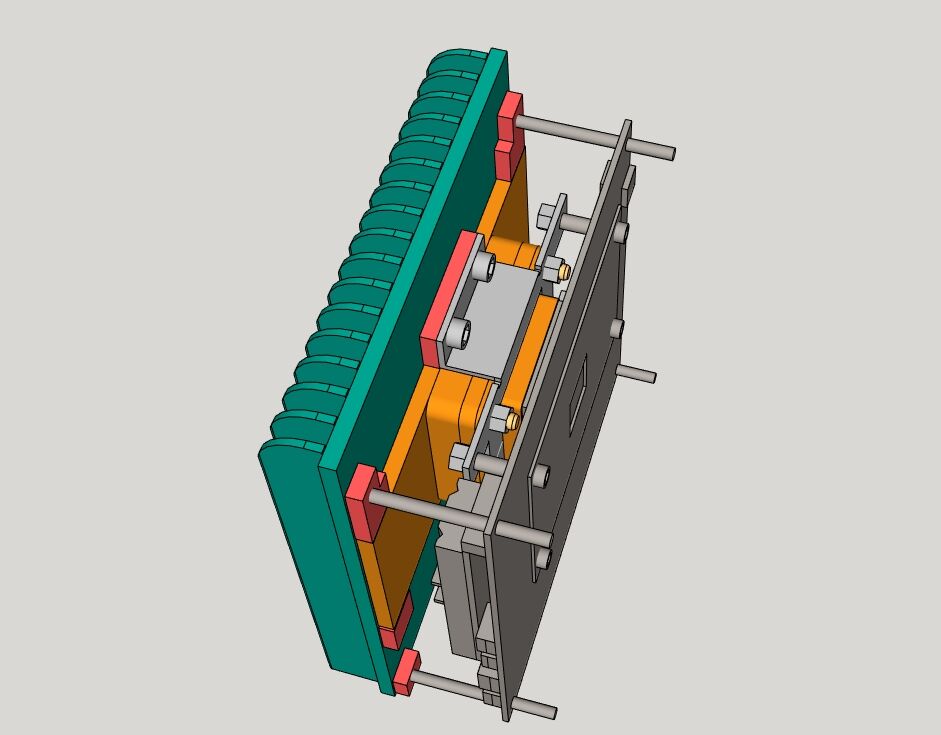

  Az alaplap távtartókkal rögzül, ezekbe hátulról jön egy újabb toldás (a két távtartó / alátét kombó szorítja össze az alaplapot) és ehhez kapcsolódik a hátfal süllyesztett csavarokkal, viszonylag diszkréten.

  Szvsz jó esetben épp csak kielégítő lesz, de ki kell próbálni a gyakorlatban.
  Lehet inkább valamilyen házi hőcsöves megoldásban kellene gondolkodni.

  Sejtem én is, hogy nem ez a legjobb módja, de viszonylag kis ráfordítással kipróbálható ez az opció. Ha nem hozza az elvárt szintet tovább lépek, majd kiderül.

  A megcélzott formanyelv nekem tetszik, szemrevaló.
  Köszi

• #1633 Ze' csendes tag

  Új Válasz 2019-09-13 19:55:44 #1633

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Ze'

  csendes tag

  Helló

  A véleményetek kérném, belefogtam az új projectbe: Passzív Deskmini A300 netezős - filmezős htpc jellegű gép tervezésbe - építésbe. Mindenképpen szerettem volna egy passzív rendszert, de nem vásárolt kész házban, hanem sajáttal.
  Processzornak az AMD 2200GE vagy 2400GE típusokat próbáltam beszerezni, de nem jött össze, így maradt a 35W -os kategóriából az Athlon 200GE.

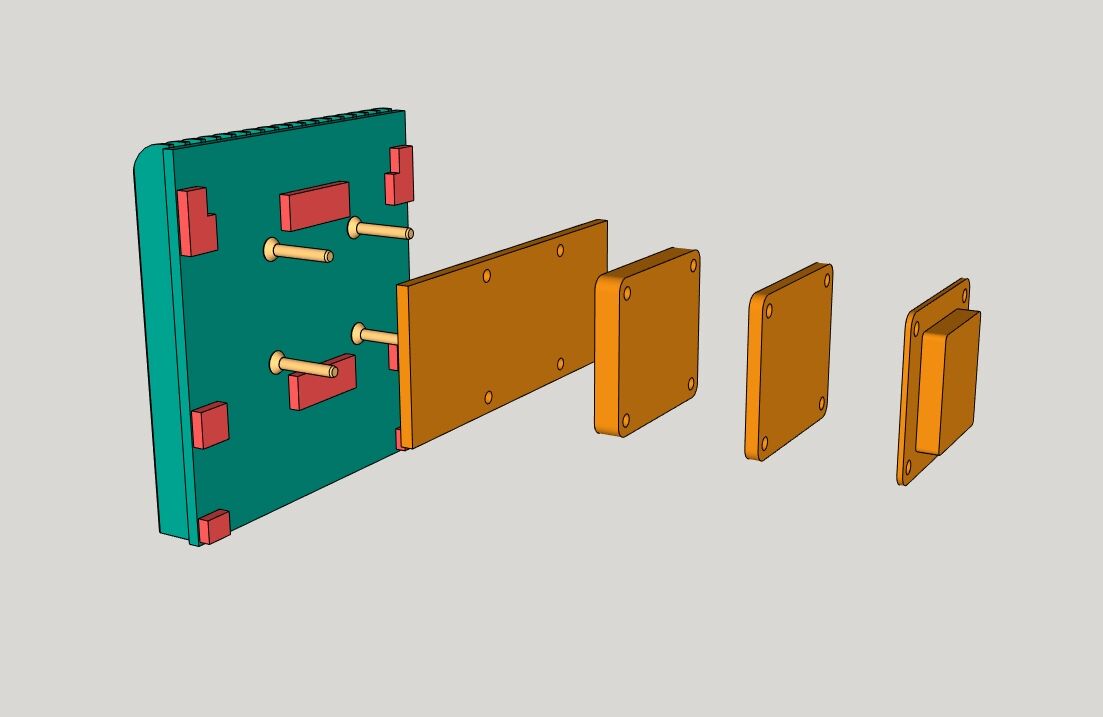

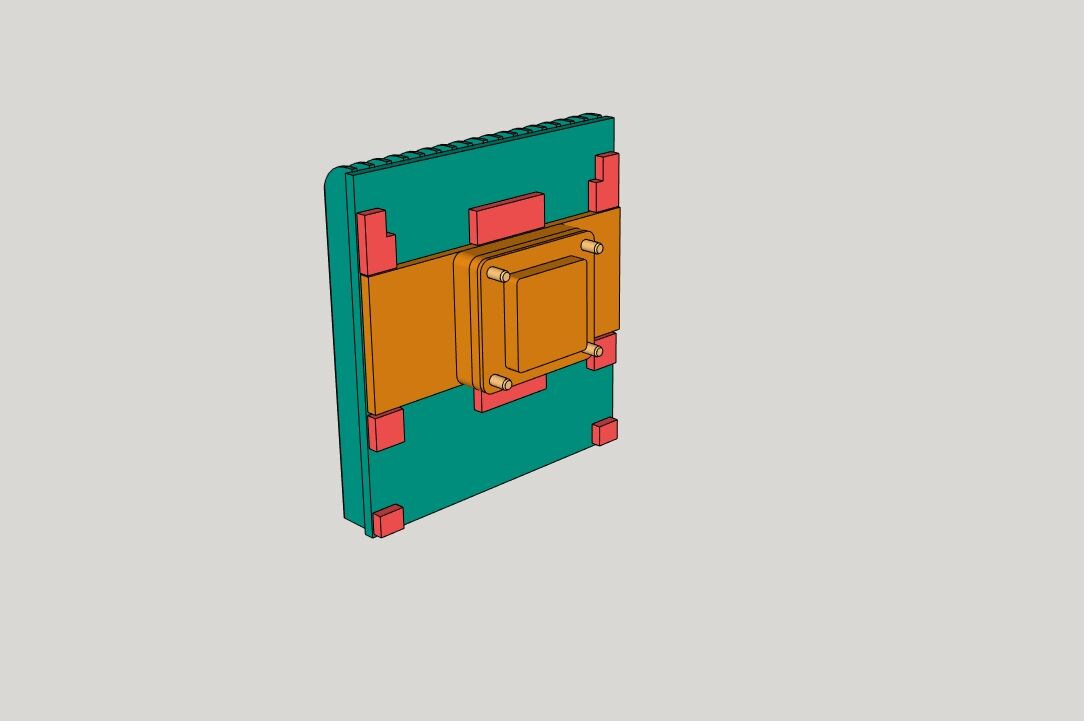

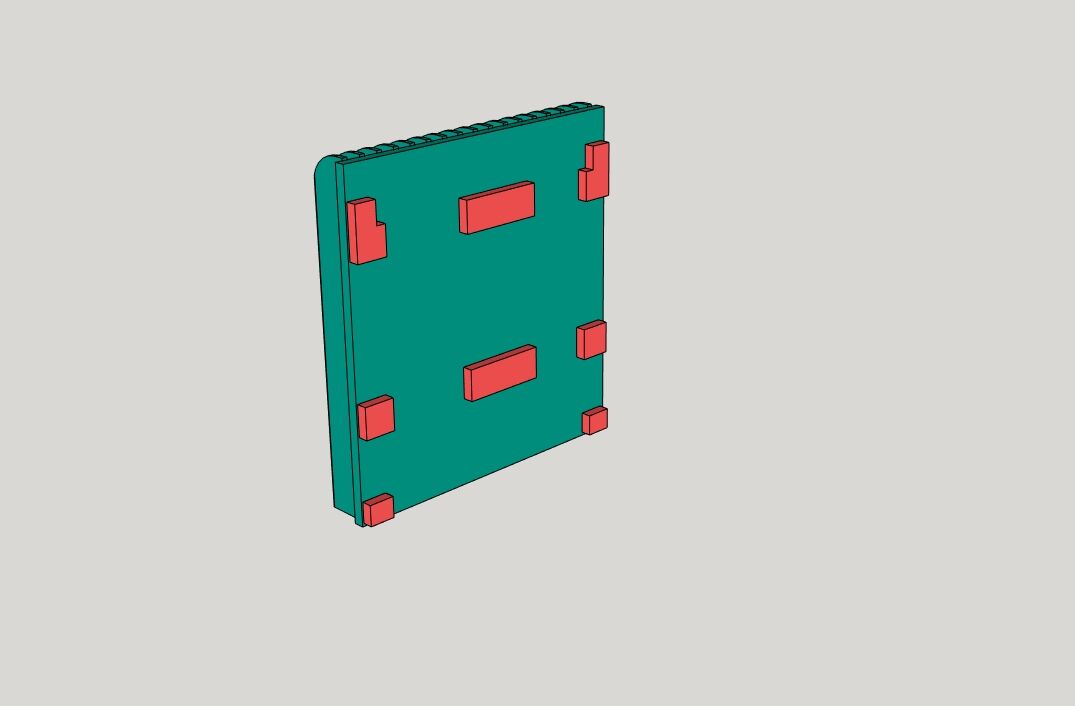

  Az elképzelésem a hűtésre, hogy hőcsövek helyett 5 és 10mm vastag rézlapokból építek fel egy 30mm -es hőátadó réteget (ezek elérhetők és a megmunkálás is megoldott szerencsére), amit egy 160 x 150 x 25mm -es bordára erősítek fel. Online kalkulátorok szerint ez a borda még boldogul a 35W -os procival - elméletben. A borda alap vastagsága csak 5mm, ezért a rögzítési pontokon +5mm -es lapkákat hegesztünk rá. Jelenleg a borda felülete nyers, de eloxálás feketére tervben van, ha jók a teszt eredmények. Amitől tartok, hogy a hőátadó réz rétegek (5db) között túl sok lesz a veszteség.
  Mennyire problémás szerintetek ez az elképzelés?

  [kép]
  [kép]
  [kép]
  [kép]
  [kép]
  [kép]

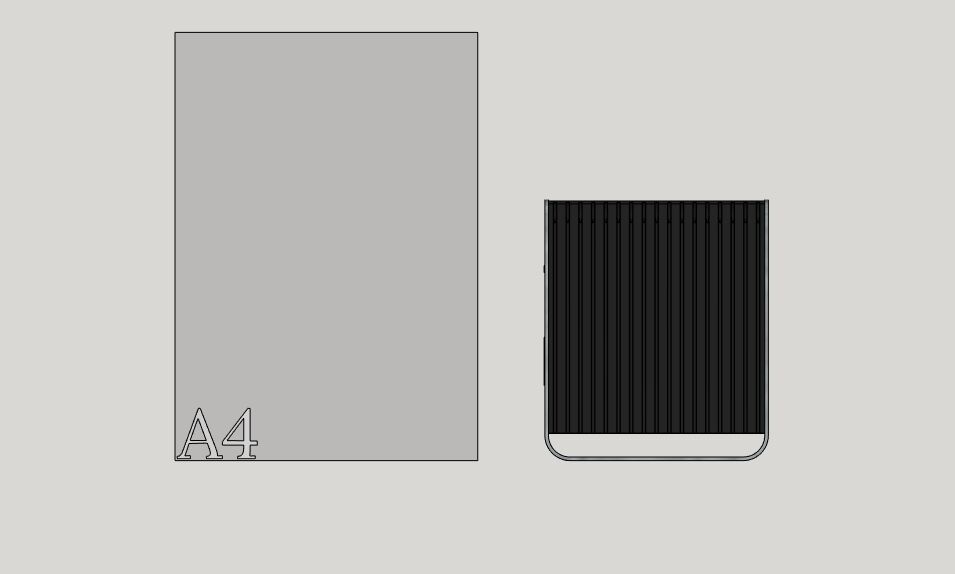

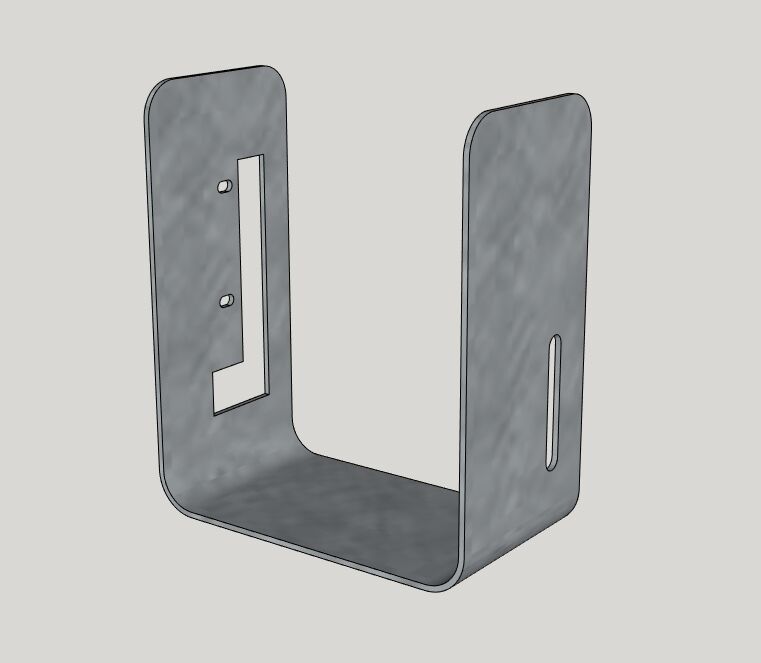

  A "ház" egyébként 2,5mm -es acél, géppel vágva - hajlítva. A hátlap kialakítása még módosítás alatt, anyaga 1mm -es acélból, ehhez rögzülne közvetlen egy 2,5 HDD. A rendszer az előlapi M.2 -es portban egy Patriot Viper SSD-n saját hűtőbordával.

  [kép]
  [kép]
  [kép]
  [kép]

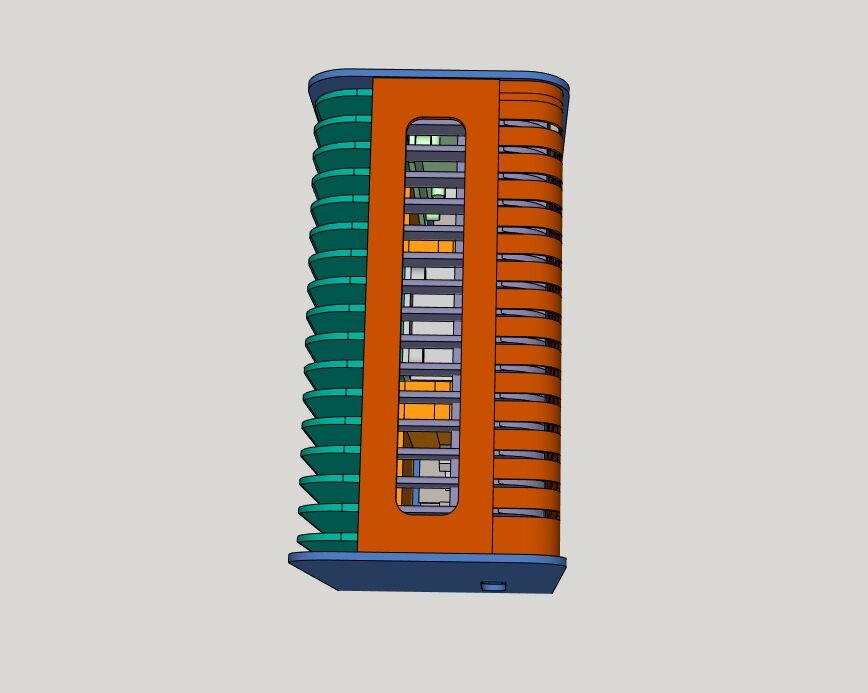

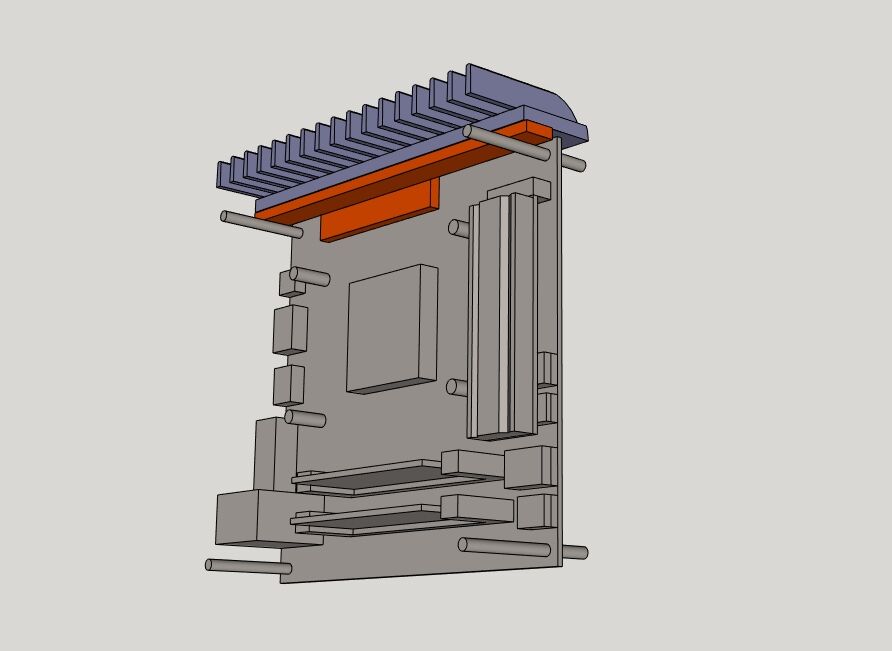

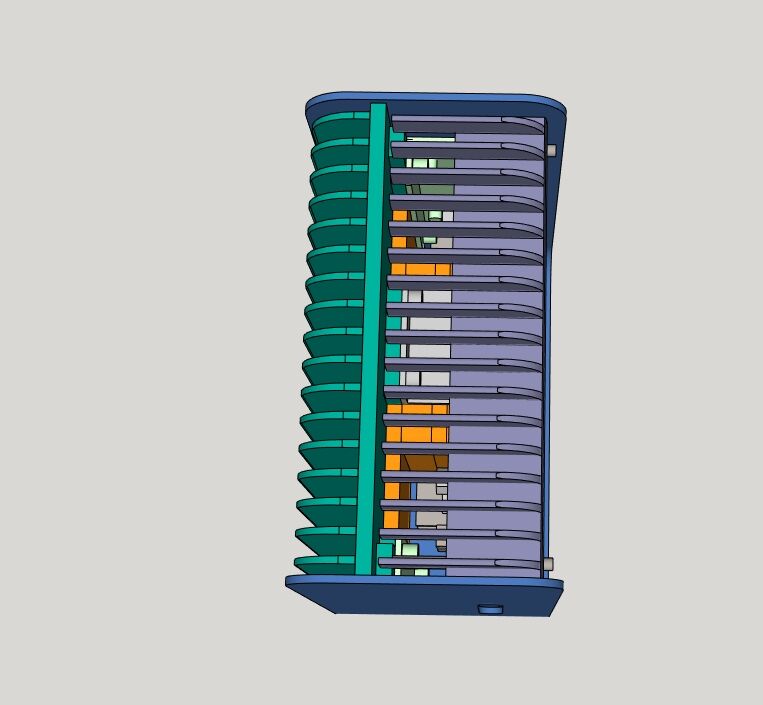

  A VRM hűtés tuningra is van egy ötletem. Az első nagy bordával megegyező kiosztású, de csak 15mm magas 150 x 50mm -es bordát tennék felülre, 3mm -es hajlított réz rúdat használva hőátadónak. Ennek a bordának a talpát részben lemarnák, hogy középen tudjon szellőzni. Ennek a kidolgozása sem végleges, az sem biztos, hogy ez beépítésre kerül.

  [kép]
  [kép]
  [kép]
  [kép]

  Várom az ötleteket, véleményeket, kritikákat

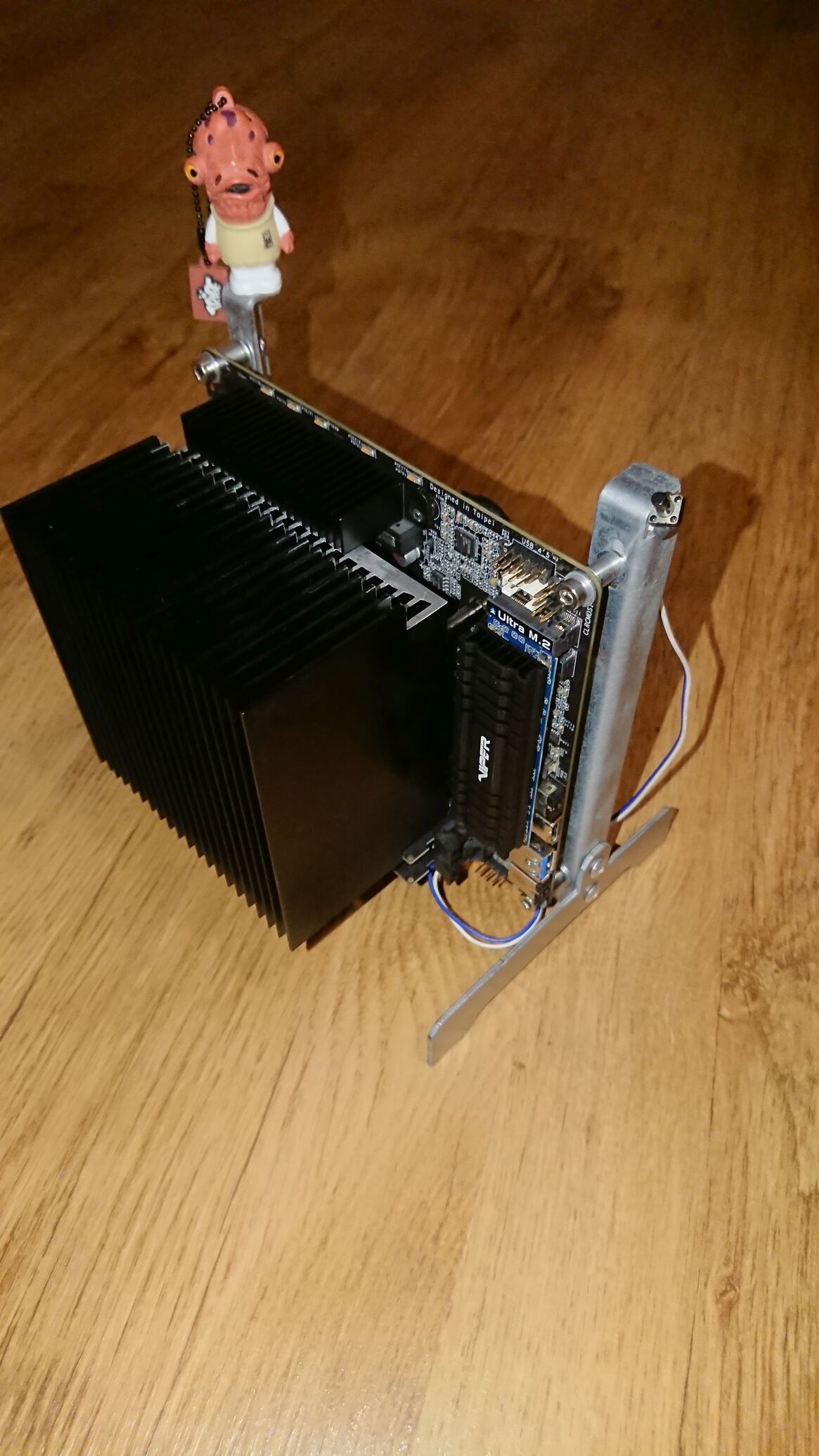

  Egyébként a passzív rendszer teszteléshez megmartunk egy Arctic 12 passzivot, hogy ráférjen függőleges borda kiosztással az A300-ra, de nem vagyok túl elégedett. Normál használat mellett 61-68 C° 20-30 C° -os környezetben. Ez alá kellene az új egységet leküzdeni.
