• #277 fidomaster csendes tag s3toraph #276

  Új Válasz 2014-04-09 08:58:25 #277

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  fidomaster

  csendes tag

  válasz s3toraph #276 üzenetére

  Szia!
  usb panel az aliexpress oldalról, az LCD az ebay-ről lett rendelve. usb az kb 1000 HUF volt, az LCD az 7000.
  nMedia PRO-LCD néven fut ez a verzió, fekete alapon kék karakter, és 20x2 soros.
  A tervezés inventorban készült, nekem bejött ez a tervező program. Bonyolultabb mint az átlagos rajzoló cuccok, de ennek a cégnek a termékeivel dolgozok, tehát könnyebb volt megtanulni mint mást
  Amúgy ilyesn usb-s cuccokat érdemesebb lenne csomagban rendelni, ilyen 5-10 darabos pakkoknál már 200-300 forintra jön ki darabja, persze ehhez kéne 5-10 user akinek pont most pont ilyen kell

  Üdv:
  Fido

• #275 fidomaster csendes tag

  Új Válasz 2014-04-08 20:33:21 #275

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  fidomaster

  csendes tag

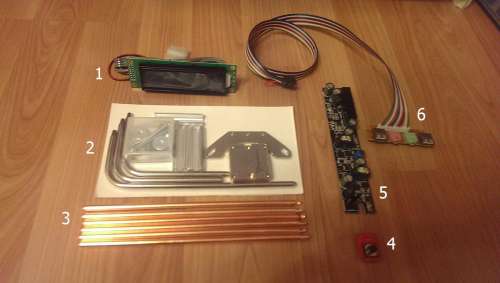

  Ahogy igértem:


  1. LCD kijelző, belső usb-s, windows-os programmal okosítható.
  2. egy gyári hűtő szett, egyszerűen rá kell fogatni a procira mint bármelyik hűtőt, csak itt közé tudod fogatni a csöveket.
  3. réz hő cső, szerintem jobb mint a gyári alu, ezeket fogom használni.
  4. a bekapcsoló gomb panelja, egyszerű push button, két vezetékkel rákötve az alaplapra.
  5. paneltáp, 12V-os. azaz külső tápegységről kapja a tápot, mint a laptop
  6. usb/audio panel, simán rádugós az alaplapra.

  A gyári hűtőszett alapján egyébként lehet csináltatni másfélét, például a 6 csöves megoldás is már házi gyártmány lesz, ott a trükk a tükörfényesre polírozott felület a lényeg ami a procival érintkezik, meg a hajlítása a csőnek, ahhoz kell egy hajlító eszköz.
  minden alkatrész távtartócsavarral szerelve, erről adok képet ha hétvégén összetudom szerelni végre.
  Az alumínium cuccok meg eloxálással lesznek kezelve, ha minden csavar, furat, menet, a helyén van és stimmel
  Sajnos nem könnyű úgy tervezni, hogy sok alkatrészt meg kell várni míg megérkezik, tolómérőzni, elküldeni a lézeres embernek, és ha kivágták kiderül hogy jól mértem e
  Üdv:
  Fido

• #274 fidomaster csendes tag viperabácsi #273

  Új Válasz 2014-04-08 13:16:23 #274

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  fidomaster

  csendes tag

  válasz viperabácsi #273 üzenetére

  Oké!
  Este ha hazaértem melóból, csinálok pár képet az alkatrészekről.

• #272 fidomaster csendes tag Livio #271

  Új Válasz 2014-04-08 09:38:50 #272

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  fidomaster

  csendes tag

  válasz Livio #271 üzenetére

  Szia!
  A ház méretei szélességben HI-FI méret, azaz 430mm, a magassága 78mm a mélysége, 308mm.
  A hőcsöves hűtés elviekben elbír egy i7-es proci teljesítményével, de én ebben nem hiszek.
  Jelenleg egy i3-as proci, hd4000-es integrált videókártyával, mini-itx es alaplap, , 8giga ram, 160W-os panletáp,
  1TB -s green vinyó és egy 250GB-os ssd, egy slim blueray dvd drive,amim van hozzá. Ezekkel fogom összeszerelni.
  Az összes többi alkatrész, mint pl a bekapcsoló gomb, az előlapi usb/audio cucc, lcd kijelző, alkatrészenként lett rendelve, és úgy beletervezve.
  Tehát ezzel a felszereléssel fogom lemérni a hőmérsékleteket a lehető legtöbb ponton, illetve a fogyasztását is.
  Késöbb ki szeretném probálni nagyobb cpu val is, csak ahhoz szerintem a jelenlegi 3 hőcsöves megoldás kevés. 6 csővel elég komoly hőmennyiséget lehetne leadni.
  A hátlapra még egy fektetett videókártya el kell hogy férjen, de annak megtervezésére nem volt energiám, de a két oldali hűtőborda miatt szerintem azt is képes hűteni, persze nem valami atom kártyát, igaz a tápegység ugysem bírná. Nemdióhéjban ennyit
  A logout mit jelent pontosan?

  Üdv:
  Fido

• #270 fidomaster csendes tag

  Új Válasz 2014-04-07 20:21:40 #270

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  fidomaster

  csendes tag

  Törekedtem a lehető legegyszerűbb elrendezésre, semmi bonyolult izé benne
  az előlap,hátlap, alsó és felső lemez 4mm es aluminium, végülis ezek tartják össze az egészet a hűtőbordákhoz csavarozva.
  Paneltáppal tervezve, hogy érintésvédelmileg megfelelő legyen
  Az persze nincs a képen, mindent nem tudtam belerajzolni.
  A lényeg hogy ebben a formában, kevesebb mint a feléből kijön árban mint egy külföldről rendelt darab.
  Meg ha nem tetszik vágatok más formát



• #268 fidomaster csendes tag HookR #267

  Új Válasz 2014-04-07 20:10:30 #268

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  fidomaster

  csendes tag

  válasz HookR #267 üzenetére

  Hello!
  Igen egy darabból van, 300mm hosszú 70mm magas és 40mm mély.
  Nekem meg pont jó ez, mert ezt cnc-vel megcsinálni eléggé horror lett volna.
  egyébként htpc-nek készül, kiegészítve egykét aprósággal.
  Ha valakit érdekel a belső elrendezésről is tudok képet készíteni a tervező programból, dvd-tartó még egy ilyen spéci lemez, amit úgy kell gyártatni, de mindenre találtam vállakozó és segítőkész szakembert.

  Üdv:
  Fido

• #264 fidomaster csendes tag

  Új Válasz 2014-04-07 11:56:12 #264

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  fidomaster

  csendes tag

  Sziasztok!
  Gondoltam megosztom veletek az én megoldásomat, a tervezéstől , a megvalósításig.
  Sajnos még minden alkatrész nem érkezett meg, ezért a végeredmény még hiányzik, de ha érdekel valakit persze azt is felteszem amint kész.
  A cél az volt hogy egy mozgoalkatrészek nélküli teljesen csendes ház legyen, és olcsóbb mint ami rendelhető kintről

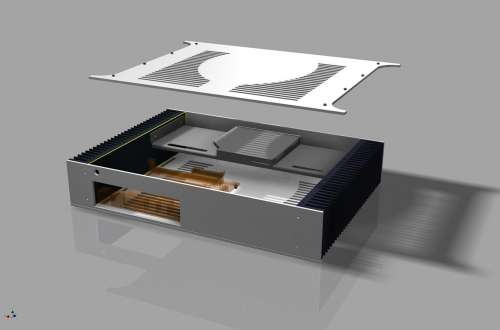

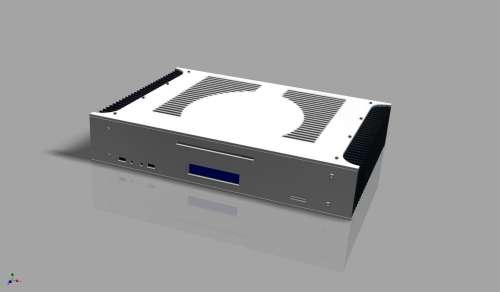

  A terv
  :

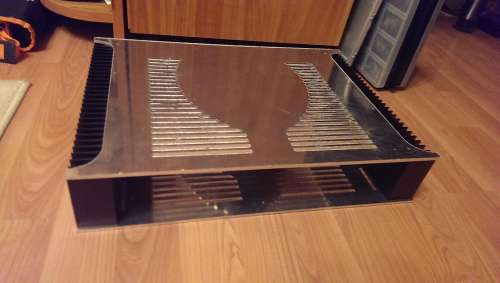

  az összeszerelés:



  Üdv:
  Fido
