Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
demars
addikt
válasz
fatpingvin
#87483
üzenetére
Még tegnap este feltelepítettem, de kissé bonyolultnak tűnik. Egyszerű áramkört nem tudtam vele összehozni (sima led-es kapcsolást, ami breadboardon összedobható). Pl egyszerű ellenállást nem találtam.
Próbálkozok szorgalmasan
-
mezis
félisten
válasz
fatpingvin
#87494
üzenetére
Nálam másik cég adatlapja volt az első: [link]
'Forward continuous current IF 300 mA"
-
#70211840
törölt tag
válasz
fatpingvin
#87496
üzenetére
Remélem azért sejted, hogy nem azért használtam 4148-at, mert 5 forinton spórolok, hanem azért, mert ez volt itthon és nem gondoltam, hogy kevés lenne a projecthez a paraméterei alapján.
De beleültettétek a bogarat a fülembe és az usb betápon mértem gyorsan egyet transmit módban.Ekkora áramot vesz fel BT keresés módban: [kép]
Ekkora áramot vesz fel, amikor a fejhallgató HD üzemmódban csatlakozva van: [kép]Szerintem nem lesz gond vele, a 4148 ezt simán kell, hogy vigye.
-
fatpingvin
addikt
válasz
#70211840
#87495
üzenetére
USB tápláláshoz használjatok már legalább fél amperes diódákat... értem hogy nem vesz fel annyit, de mennyi az árkülönbség? 5 forint?
már csak azért is mert ha max áramon hajtod a diódát, melegedni fog, aminek hatására meg elmászik a nyitófeszültsége, ami további problémák forrása lehet.
-
fatpingvin
addikt
testvérem az úrban, nem azért de bepötyögöd a kedvenc keresőmotorodba hogy 1n4148 datasheet és elolvasod az első PDF találat vonatkozó sorait.
nem basztatásból írom de ez tényleg egy olyan dolog aminak másodpercek alatt utána tudsz nézni.
a válasz egyébként nem, 200 mA a max folyamatos árama.
használj 1N4001-et helyette, az 1 amperes.
-
#70211840
törölt tag
válasz
#70211840
#87491
üzenetére
Két 4148 diódát sorbakötve (tordaitibi fórumtárs ötlete alapján) az usb 5v-ot rávittem az akku pozitív helyére és így, mivel a betáp máshonnét nem érkezik, azt hiszi akkuról üzemel, nincs betáp és ezért nem indít töltést.
Jelenleg úgy tűnik megszünt a zajforrás is, első blikkre azt mondanám rendben van a cucc.
Akku helyén ~3.7V körül mérek bekapcsolt állapotban.Köszönet az ötletekért tordaitibi és daninet tagoknak.
-
#70211840
törölt tag
válasz
#70211840
#87490
üzenetére
Az első képen látható R19 ellenállást eltávolítva megszünt az USB tápellátás. Az ellenállás panel széléhez közelebb lévő, az USB porttól érkező forrpadon ott a +5V, tehát onnét továbbvihetem, mintegy szimulálva az akku-t.
Megmértem, 4.18V-al akarta tölteni a már nem létező akkut, tehát normál feszültséggel. -
#70211840
törölt tag
válasz
tordaitibi
#87481
üzenetére
A két diódát a feszültség esés miatt javasolod? Tehát mondjuk 4148-al 2x0.7V?
daninet:
Sajnos nem tudom mekkora az áramfelvétele töltés nélkül transmitter módban.
A multim valamiért fura dolgokat mért már akkor is, amikor egy MCU lapka áramfelvételét akartam mérni. Talán kontaktos az a csatlakozója vagy fene tudja.
Azt tudom, hogy 500mA van a burkolatra írva, de gondolom ennek köze van a töltéshez is.HQ-ban nem találtam ezt az izolátort.
-
válasz
#70211840
#87480
üzenetére
ha nem használod akkuról, akkor lehet érdemes kivenni belőle az akkut és a helyére berakni egy izolátort amit írtam. Az a probléma,hogy ezek az izolátorok elég kevés áramerősségre vannak tervezve (100mA max) szóval akku töltést nem bírna el és elfüstölne.
Kiszedném az akkut a transzmitterből és ahol a betápot kapja az USB-ről oda bedrótoznám az izolátort. Így működne zajtalanul. -
Dr. Szilikát
őstag
Ügyfelek is szokták kérdezni, menüben ki lehet kapcsolni általában a szoftverfrissítés automatikus keresését. Ilyen nem csak okos (azaz netkapcsolattal bíró) TV csinál, miután a DVB-hálózaton is lehet keresni. De DVB-n csak akkor találna, ha a szolgáltató ilyet biztosít. Mint például a MinDigTV is egyes boxok frissítését, sőt régebben egyes TV-típusokhoz is leadtak szoftvert.
Láttam én is néhányszor, a konyhai Sharp TV, pontosan hajnali 4 órakor aktiválja magát, pár percre, sötét képernyő mellett. Azért is feltűnő, mert ennek van egy energiatakarékos készenléti állapota, amikor egy darab LED sem világít rajta. Kereséskor viszont egy kék LED-es alakzat kezd, szokatlanul világítani.
Meg is állapítottam, mekkora véletlen kell ehhez, hogy pont összetalálkozzunk, mivel abban az időben igen ritkán járok arra, és mégis.
-
-
demars
addikt
válasz
fatpingvin
#87483
üzenetére
Most értem haza munkából, mindjárt megsasolom.
-
mezis
félisten
válasz
ViZion
#87484
üzenetére
Üdv.!
Én USB-ről 3V-os relével kapcsolom a hangfalat.
(+ védő dióda, két ellenállás, elkó, csatéakozó dugó, kábel, doboz.)Ne lepődj meg, ha készenléti állapotból időnként "felébred" a TV elektronikája. Képernyő marad sötét. ? Csak egy kicsit hallgatózik, nézelődik olyankor?
-
Sziasztok!
Barátomnak van egy vezérelhető LED stripje TV-hez. A vezérlődobozba a táp 12 VDC 2A, 230 V-os "telefontöltő" szerű táp. A probléma, hogy a TV-hez nincs kötve, az nem is kapcsolja ki/be, gyárilag ilyen. A feladat az lenne, h a TV bekapcsolásakor kapcsoljon be, kikapcsoláskor kapcsoljon ki. Nem Android TV, de smart, csak USB van rajta, meg a szokásos csatlakozók.
Amire gondoltam:
- Master/slave elosztó: nagyon, kicsi 3-as van elrejtve, nem akar látható helyre ilyet.
- TV USB-ről megtápolt relével kapcsolni a 230 V-ot a tápra: építős, mondjuk ezt bevállalnám, de ez is annyi lenne, mint az elosztó
- 2 db okos aljzat, scene létrehoz, annyi: nem ócó, nem tudom van-e olyan, ami fogyasztást nem mér, de "tudja" mikor vesz fel a fogyasztó áramotLenne erre vmi helytakarékos, és relative ócó ötletetek?

-
demars
addikt
Hello!
Melyik áramkör szimulátort ajánljátok? Póbáltam a TINA ingyenes verzióját letölteni, de e-mail cím megadása után semmi sem érkezett mailban, semmi sem történt.
Telepítettem az AutoTrax dex programot, ez tud mindent is ( bár úgy gondolom, hogy ez nekem még kissé bonyolult lesz), viszont szimulációra egy egyszerűbbet keresek.
.LAY fájl megnyitásához a Spirit Layout -ot ajánlották ( nem is értem miért nem tudják a nyák tervező szoftverek az összes fálj típust
)Köszönöm!
-
-
#70211840
törölt tag
válasz
daninet
#87479
üzenetére
Nem tudom hogyan lehetne megoldani, annyira apró minden benne.
Majd szétszedem újra a napokban és lefotózom.
Az teljes butaság, hogy magát a töltő elektronikát kellene inaktiválni és az akkut bele sem tenni? Vagy akku helyett valami mást, mondjuk egy kondit tenni bele? Valahogy el kellene érni, hogy soha ne akarja tölteni, mert nem kell akku bele nekem. Felhasználnám máshol. -
-
#70211840
törölt tag
Van egy Bluetooth Audio átalakítóm. Transmitter és Receiver egy személyben. [link]
Található benne egy 1000mAh akku, de én folyamatosan USB-ről táplálva használom.
Van viszont egy olyan problémám vele, hogy amikor üzem közben tölteni kezdi az akku-t akkor zavaró hang van a fejhallgatókon és egészen addig megmarad, amig lekapcsol a töltés.
Igazából nincs szükségem az akkura, próbából kivettem, de akkor folyamatosan tölteni akarja a semmit és állandó a zavaró hang az audio jelben.Lehetne ezzel kezdeni valamit? Valahogy megoldani, hogy soha ne legyen töltés csak USB-ről használat?
-
johniee
senior tag
Köszi a tanácsokat.
Itt látható, hallható, hogy mennyit számít az átalakítás😁
[link] Videó itt
-
-
johniee
senior tag
válasz
tordaitibi
#87473
üzenetére
És most akkor ehhez lenne értelme 2A-es töltő áramkörnek?
-
-
johniee
senior tag
válasz
tordaitibi
#87471
üzenetére
-
válasz
johniee
#87469
üzenetére
A töltóáram cellafüggő, pontosabban speifikációfüggő.
Van amelyiket lehet 1 vagy akár 2 vagy 3C-vel is tölteni és van olyan amit nem. Adatlap erősen ajánlott.
Mekkora a cella, hány Ah? 0,5, 1 és akár 2-4C töltőáramnál is a teljes töltöttséghez 3 óra kell. Normális intelligens jellefű töltőt feltételezve ami némileg vigyáz is a cellára.
Mielótt nemhiszed, igen lehetséges ultragyors töltés is ha bírja az akku,
4-5C is akár és ezzel valóban 30-40perc alatt fel lehet tölteni. 70-80%-ra és nem tovább mert a teljes töltöttséghez csökkentett árammal még 2óra 30perc kell.
Egy hajnyírónál szerintem mindegy hogy 3 vagy 5 óra alatt tölt fel. Hacsak nem fodrásznak kell. -
johniee
senior tag
válasz
Dr. Szilikát
#87465
üzenetére

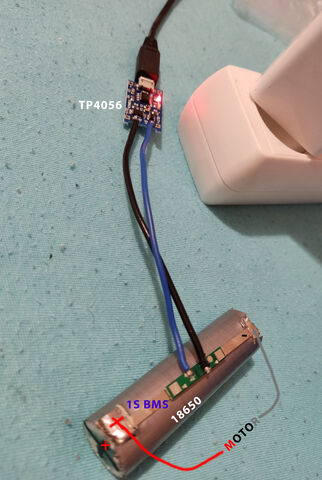

Hát igazad van, legalább 2 Amper körül vesz fel a motor, úgyhogy most direkbe kötve a 18650 cellára szépen pörög, ahogy kell
Viszont az 1S BMS szintén nem tud a kimenetére elég áramot biztosítani, úgyhogy direktbe kötve a cella +/- végére kell a motort üzemeltetni.Egyedüli probléma most az, hogy a sima kis egyszerű Power Bank töltési modul elég lassúcska, főleg ha csak 1A-el tud tölteni
Ez [link] vagy ez [link] elvileg teljesen jó a gyorsabb töltés érdekében 2A-t is át tud engedni.
Jól gondolom?
-
Day 'n' Nite
tag
válasz
Dr. Szilikát
#87464
üzenetére
Köszönöm a gyors választ!
-
#32277248
törölt tag
válasz
Day 'n' Nite
#87463
üzenetére
Elég a negyed watt minden ellenállás esetén.
A J111, J112 és 2N3819 egy és ugyanaz, azt vedd amelyiket akarod. -
Dr. Szilikát
őstag
válasz
johniee
#87462
üzenetére
Amint jeleztem is, a motorárammal adódhatnak problémák. A TP4056 modulra integrált védelem is 1 A körüli, ha jól rémlik, talán valamivel több. De ha bírná is lekapcsolás nélkül, a MOSFET melegedése várható.
Több csavarbehajtóm átalakítottam 18650 akkura, de ilyen szimpla vagy párhuzamos cellákkal működő szerszámoknál védelmet nem iktattam be, épp a terhelhetőségi és férőhely gondok miatt sem. Jól lehet érzékelni, amikor elfogy az erő az akkuból, olyankor nem kínozom tovább, töltőre teszem, így megy régóta.
Soros celláknál nagyobb lenne a probléma, mert bár ott is érezhető az egyik tag gyengülése, de jobban beeshet, akár át is fordulhat rajta a polaritás, ami főleg ilyen akkunál megengedhetetlen, bár egyik fajta sem tolerálja jól.
-
Dr. Szilikát
őstag
válasz
Day 'n' Nite
#87463
üzenetére
Általános szokás, hogy rajzokon a nem jelölt ellenállások 1/4 W-osak, illetve sok esetben kisebb is elegendő.
Az 5,6 ohmos emitter-ellenállás is kibír 200 mA áramot: [link]
A JFET áramgenerátorként kötve a LED részére állít be 4,5 mA stabil áramot, tolerálva a 12-24 V közötti tápváltozást. Ha másik JFET másképp viselkedne, egyszerűen az ellenállás módosításával korrigálható az áram, de nem hinném, hogy nagy lenne a differencia, ami a LED-nek sokat számítana.
Vagy lehet a JFET helyett ellenállást is alkalmazni, a szokott módon, ha nem ilyen változó a tápfeszültség.
-
Day 'n' Nite
tag
Sziasztok!
Van néhány kérdésem az ELP-féle A-osztályú fejhallgató erősítővel kapcsolatban, hátha tud valaki segíteni.
Kapcsolási rajz:
A terv szerint +-12V-ról lenne táplálva.
1. Ellenállások: elég az, ha 0,25 W teljesítményűek (SMD)? Vagy nagyobbak kellenek?
2. J112-es JFET: ezeknél a cégeknél találtam raktáron: Mouser, FHD, Farnell. Milyen tapasztalatok vannak, honnan várható leghamarabb kiszállítás? És kb. mennyi idő?
- Megnéztem Lomexben, ott csak J111-es van, az jó lehet ennél a kapcsolásnál? (Adatlap)
- HESTORE-ban 2N3819-es van, annál gyártói jelölésként szerepel a "J112". Ez akkor most szintén helyettesítheti a 112-est? És vajon megfelelő lenne ebben az áramkörben? (Adatlap)Előre is köszönöm a segítséget!
-
johniee
senior tag
válasz
Dr. Szilikát
#87425
üzenetére
köszi a kapcsolási rajzot. Már jó is lenne a LEDes kijelzés is,
DE

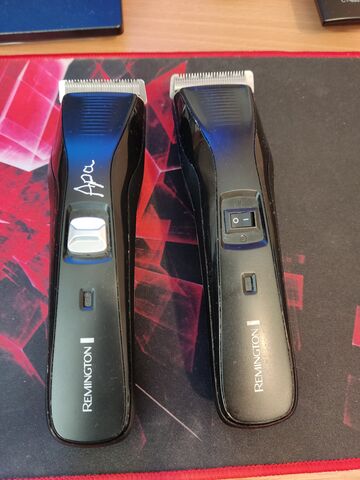

Beszerelve a motort és leszorítva a hajnyíró vágókésével
sokkal több Ampert(0.25 helyett 2A) venne fel a motor, és az lehetséges, hogy nem bírja elindítani sem a TP4056 modul? Nem folyik át ennyi áram?
A kapcsolásból a StepDown-t már így is kihagytam és egy külön tápról látszott, hogy 4,1V üresjárati feszültségből a motor elindulva 3,95V-tal megy 2,1Ampert felvéve jól üzemel.
Tehát üresjáratban, nem leszorítva a motor 2.5V-on elpörgött, de így leszorítva sokkal több kakaó kell neki
Kicsit béna voltam az elején a teszttel, hogy nem összerakva teszteltem a motort. -
t72killer
titán
válasz
Donki Hóte
#87445
üzenetére
Köszi
. Vacillálok, hogy egy régi Cambridge Audio erősítő legyen-e, de ahhoz még kell DAC és ennél (85+%) valszleg többet nyúzza a villanyórát. -
t72killer
titán
válasz
tordaitibi
#87458
üzenetére
Tölteni tuti nem fogom, csak kisütni, kicsi-közepes terheléssel
-
#70211840
törölt tag
Egy ideje feltűnt, hogy a napközben használt lámpámban a LED izzó (E27/230V) időnként pislákol. Azt hittem az izzó lehet hibás talán. Hétvégén kicseréltem az izzót és a foglalatot kontak-al megtisztítottam. Feltűnt, hogy rettenetesen meleg az izzó kicsavaráskor a foglalat.
A probléma viszont nem szűnt meg. Ma hajnalban amikor még csend volt, feltűnt, hogy a zizegés hallatszik a fali aljzatból. A burkolat levétele után szembesültem azzal, hogy a két fázis vezeték küzül az eggyik látható ívet húz.
Erről az aljzatról közvetlenül van továbbmenő kábel (ezért a két fázis/nulla/föld) és ezen még 2 aljzat van. Ezen nagy fogyasztású pc, szerver, szünetmentesek, hálózati cuccok, monitor, stb eszközök vannak.Szétszedve kiderült, hogy komoly hőmérséklet is lehetett, mivel a szigetelés gyakorlatilag kőkeményre égett az !alumínium! vezetőn. Meghajlítva a vége le is törött azonnal.
Jelenleg ott tartok, hogy visszavágtam, blankoltam, bekötöttem, most jónak tűnik.Viszont ez így nagyon nem tetszik. Azt találtam ki, jövőre valamikor átépítem az egészet, de most ideiglenesen ameddig vissza tudom kényelmesen követni valami csatlakozási pontig, szertetném rézkábelre cserélni ezt a részt. Fázis, nulla, föld - mindegyiket. Illetve szükséges a fali aljzat cseréje is. Fehér Legrand cuccok vannak felszerelve, maradnék ennél.
Jól tudom, hogy 2.5-ös rézkábel megfelelő lehet erre? -
válasz
t72killer
#87451
üzenetére
Annyi biztos hogy a litium alapú, liion kémiát nem illik 0C fok alatt tölteni. Kisütni lehet mínuszokba is.
Hogy a hengeresre ez mennyire igaz nem tudom de a pouch, zacsis kivitelre 101% és az összetétel nem változik a hengeresnél sem.
0 fok alatt a litiumos elektrolit annyira megdermed hogy nem garantált a biztonságos töltés.
Nekem a 3,6v/60Ah LG tasakos cellák gyári leírása ezt nyomatékosan kihangsúlyozza. -
válasz
razorbenke92
#87455
üzenetére
Te magasságos atyaúristen... (avatar)
-
And
veterán
válasz
lanszelot
#87453
üzenetére
Szerintem fennakadtál egy olyan bekötési ponton, ami láthatóan nem megy sehová (mellesleg az ebay-es fotókon is ugyanúgy néz ki a kis pcb, rajta a műgyantázott chip melletti furattal). A segédpanel alsó, a rajzon 1..7-ig jelölt csatlakozópontjait a termékfotók alapján _nem_ a furatokon át kell bekötni, hanem - a panelt átdugva a fő nyáklapon - közvetlenül, vezetékek nélkül kell beforrasztani a főpanelbe a négyszögletű pad-eket összeónozva a főpanel ugyanilyen alakú és pozícióban hozzájuk tökéletesen stimmelő pad-jeivel. A furat amit megnyilaztál, nincs panel széli forrasztható felületre kihozva, és a kis pcb-t úgy kell beilleszteni és forrasztással rögzíteni a nagy pcb-hez, hogy az az ominózus furat / csatlakozás ne is érintkezzen máshoz. Ha be akarták volna köttetni, kihozták volna azt is egy ilyen téglalap alakú forrpontra, de nem tették.
A 8-as és 9-es kivezetést a rajzon és a kis pcb-n a valóságban is a panel túloldalára hozták ki, és ezeket a többivel ellentétben vezetékezni kell (a segédpanel hátoldalán), a főpanel szintén pozícióban lévő csatlakozópontjaihoz:
-
válasz
t72killer
#87454
üzenetére
Általában negatívumot rejt. Mármint negatív pólust, ami az egész hengeren szabad lenne nélküle.
Viccet félretéve: Gyártója válogatja, néhány megkülönbözteti ezzel (is a kód mellett) a cellák típusát.
Én pl. vettem eBayen évekkel ezelőtt összesen többszáz métert mindenféle színből. Amikor bontok egy laptop akksit, és bemérem a cellákat, akkor eredmény szerint újrahúzom rajtuk a zsugorcsomagolást.
-
t72killer
titán

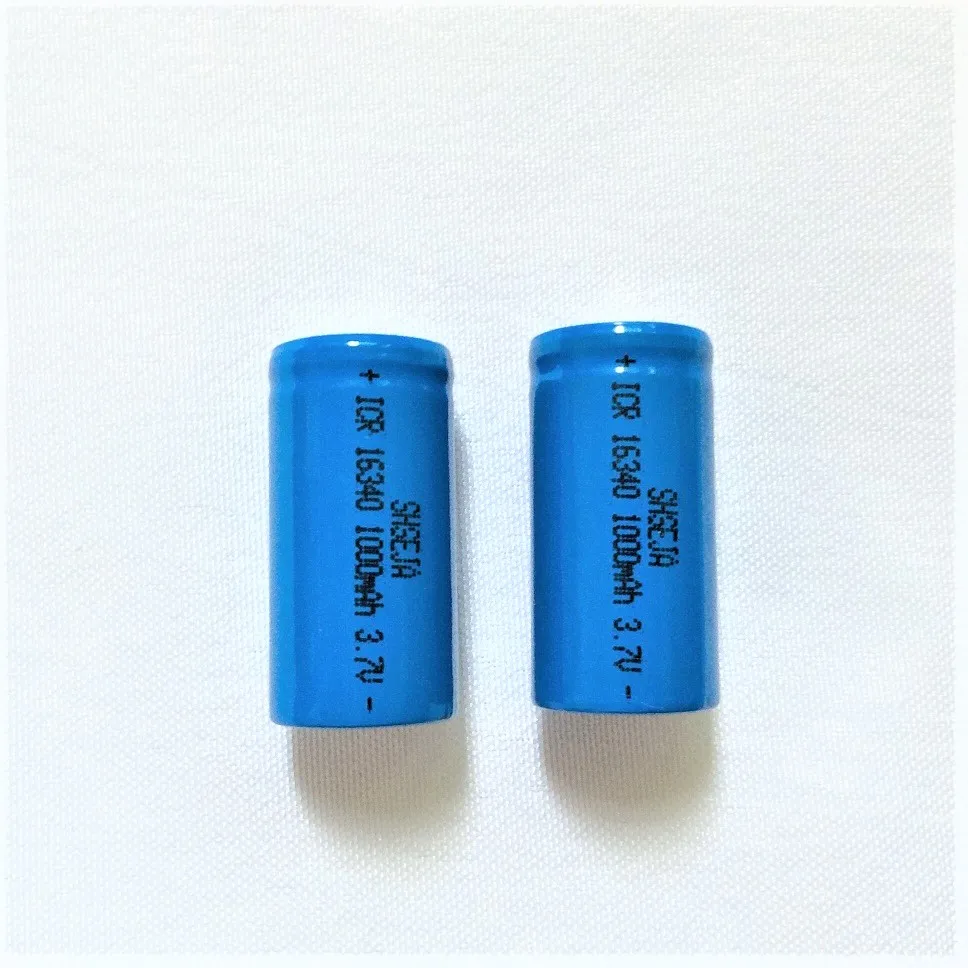

A kék csomagolás jelent bármi pozitívumot a lítiumakksiknál?
-
And
veterán
válasz
lanszelot
#87449
üzenetére
Lehet, hogy rossz a szemem, meg a pcb-k is a te kezedben vannak, de én egyszerűen nem látok semmi problémát. A kis pcb bekötése és a sávok elvezetése teljesen megfelel a rajznak:
- pin1 (F2): CD4011 / pin 10,
- pin2 (GND): 0 V / 'tele' fólia,
- pin3: nincs bekötve / NC,
- pin4 (OUT): Q1 bázisa,
- pin5: nincs bekötve / NC,
- pin6 (F1): CD4066 / pin10,
- pin7 (VCC): pozitív táp, D3 - fordított polaritás ellen védő dióda - katódja,
- pin8: CD4066 / pin8, valamint R2 (aminek a 'túloldala' a CD4066 pin 2, 3 és 9),
- pin9: R1, R4 és R5.
Szóval látszólag semmilyen bekötési gond nem lehet ott, a kis pcb 8-as és 9-es pin-jét - az első héttel ellentétben - nem közvetlenül kell a fő pcb-hez forrasztani, hanem rövid vezetékkel. A C104-nek pedig valóban nincs kialakított helye / furata, azt a legegyszerűbben a forrasztási oldalra tudod feltenni a kis pcb pin2-ese és a D3 katód közé, ahogy az ebay-fotón is van. -
demars
addikt
válasz
lanszelot
#87449
üzenetére
Most dobtam össze próba panelen ezt a kapcsolást. Szuperül működik, először nyomógomb nélkül próbáltam, aztán kukáztam gyorsan egy mikro nyomót (Végálláskapcsolóban volt)

Ebben 3 tranzisztor van, pnp, npn, ellenállás, kondi... Egy kis ledet dobtam a végére, 220 ohm ellenállással.

-
lanszelot
addikt
Először is köszönöm szépen a választ
A hozzá adott rajzot néztem.
Észre se vettem hogy az ebay-en más van fent.
A hozzá adott tartalmazza a 104 es kondit.
jobb felső sarok.Egy az egybe nem lehet forrasztani a 2 panelt
Én is gondoltam erre.
A kis panel fekete gubacs alatt ott van amit forrasztanom kell.
Az egy extra láb .
A 2 felső láb se stimmel. Az se jó a másik oldalon lévő 2 forrasztható helyhez. Rajz szerint nem oda kell.
Az egyik az ic lábhoz megy,
De a másik a diodához,
Elvileg mindkettőnek ellenálláshoz kellene menni. -
t72killer
titán

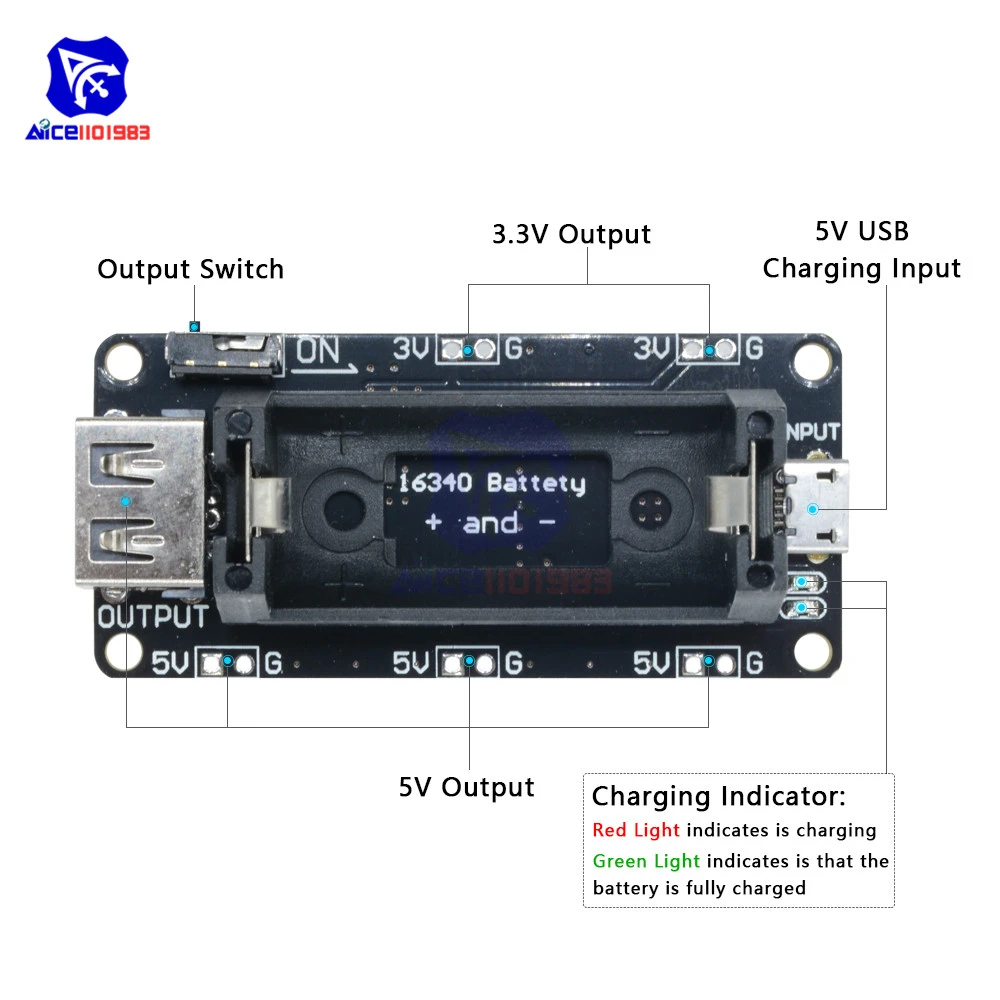

Ezekbe a kis elemtartó-tápegységekbe vajon LiFePO4 akksikat is tehetek? Gondoltam jó lenne valami hidegálló kémia "udvaron hagyott" hőmérőmodulnak - azaz akár egész éjszaka mínusz 10 fokban. Ha a töltést mellőzni kell majd, azt még túléljük


-
válasz
ViZion
#87443
üzenetére
Kaptam egy rios ímélt, hogy valaki hajnali 7:24-kor hibás jelszóval be akart lépni a fiókomba a Hardverapróra, ezért nem engedték be. Ha nem én voltam, akkor cseréljek jelszót. Mondjuk nem értem, miért kéne jelszót cseréljek, hiszen pont az a jelszó értelme, hogy ha valaki nem tudja a jelszavam, az ne tudjon belépni a fiókomba - és ez tökéletesen sikerült. Akkor meg minek változtassam meg?

-
válasz
t72killer
#87441
üzenetére
A TPA3116 erősítő IC család (mert sokféle van belőle) alapvető jellemzője az, hogy ez egy D osztályú erősítő, vagyis digitális erősítő.
Ebből kifolyólag brutálisan jó a hatásfoka, szóval ha nem hajtod folyamatosan 200 W-on, akkor az a kicsi borda bőven elég lesz rá.
A D osztályú erősítők másik jellemzője viszont az, hogy a hangjuk megosztó.Van aki meg sem hajlandó hallgatni egy D osztályú erősítőt, mások meg jónak tartják a hangját.
A számítógép mellett nekem is egy D osztályú erősítő szól, teljesen meg vagyok elégedve a hangjával

-
off... a HW apró nálatok is hibát dob?

-
And
veterán
válasz
lanszelot
#87440
üzenetére
Elhiszem, hogy kezdőknek zavaró lehet a jelölések keverése, meg a 'hiányzó' alkatrészek. De azért ha közelebbről megnézed, a kis nyák kivezetései tökéletesen stimmelnek pozícióban a nagy / fő nyák forrasztható pad-jeihez, vagyis egyszerű elírásról lehet szó, F1 == K1, F2 == K2 és Vcc== CK. Valószínűleg többféle verzióban készül az a kicsi PCB, és ennél a kivitelnél nem stimmelnek a feliratai.
A "104"-es (minden bizonnyal a kapacitás értékét tartalmazza a jelzés, így az 10 nF-os) kapac is megtévesztő lehet, de ennek nem kell nagy jelentőséget tulajdonítani, mivel az árucikknél közölt rajzon sem szerepel és a szállított PCB-n sincs dedikált helye. Így ránézésre a Vcc (D3 katódja) és a GND közé van forrasztva, vagyis egy egyszerű hidegítő kondenzátor lehet. Nem kritikus alkatrész, anélkül is menni fog. Az eBay-es fotókon sem beültetettnek tűnik, hanem utólag odagányoltnak, az egyik fotón nem is az alkarészoldalon van, hanem a forrasztási oldalra, nem kijelölt helyre szerelték.
A buzzer alatti két lyuk nem 'semmi', viszont ezek valóban nem lábas alkatrész beültetésére szolgálnak, hanem a két réteg közötti átkötések (via-k). -
t72killer
titán
válasz
Donki Hóte
#87438
üzenetére
+#87439: pontosan
. én sokeres mezei kábellel fogom kezdeni, azon prózai oknál fogva, mert itt porosodik kb 10 méter már évek óta. A kinézet miatt sztem fogom cserélni idővel, mert azért a vastag fehér kábel kicsit gáz
.Másik kérdés: ebben az erősítőben (Nobsound NS-15g) vajon elég ennyi hűtőborda? Két TPA3116**-os chip bújik meg alatta, ami elvileg 24V-ig eszi a feszkót - a gyakorlatban 19V-os táppal adják.
**kolléga bejegyzésében találtam hatásfokgörbét, itt bizony 200W teljesítmény esetén 20+W hő termelődik, azaz igencsak gizdakínaira sikerült az a borda
-
lanszelot
addikt
Hello,
Vettem jó pár diy forrasztás gyakorló kütyüt.
Ennél elakadtam, mert nem adtak rendes leírást.
[link] ez az amit megvettem
A képeken is 2 különböző nyák van.
Ami még nem is lenne gond.
De a nyák és a kapcsolási rajz se stimmel.
Ez az enyém.
Kapcs rajzon F1 F2 VCC van.
Nekem K1 K2 CK van
És nem oda mennek mint a kapcsolási rajzon.
Tehát nem tudom mit mivel kössék össze.
Illetve az enyémet nincs sehol a 104 kondi.
Van a buzzer alatt 2 lyuk ami mintha, de az semmi.
Nyák elején D1 diodából jön az egyik, negatív táp hoz a másik.
Elvileg ez a 104 es kondi helye a rajz alapján.
Viszont a hátoldalon teljesen más köt össze :üres helyről az egyik, ic hez a másik. Rajz alapján az üres a föld lenne, de honnan?
Az a hely nagyon a 104 es kondinak tűnik de nem forrasztó hely.
De akkor hogy?
-
Blackmate
őstag
válasz
Donki Hóte
#87438
üzenetére
A skin hatás nem csak magas frekvenciánál jelentkezik? A kérdés mit jelent a "magas", de tudtommal azokat a csőtápvonlalakat rádiótechnikában használják és nem a 20 kHz-ig hallható tartományban
-
válasz
t72killer
#87433
üzenetére
Nekik is van csodaszavuk, ami megerősíti a hitüket a sokeres sodrott vezetékben, a skin effekt. Ez magyarul a bőrhatás, ami azt jelenti, hogy minél nagyobb az adott vezetékben továbbított jel frekvenciája, a jel annál inkább csak a vezeték külsű felületén halad a jel, sok összesodrott vékony vezeték esetén meg ugye sok a külső felület. Ezért eszküsznek sokan az ezüsttel bevont szálacskákból álló sokeres vezetékre, mert ugye a jel csak a külső rétegben halad, ami ugye annál a vezetéknél ezüstből van.
Csakhogy a skin effekt olyan frekvenciáknál kezd jellemzővé válni, amit ember nem hall, csak a denevérek
-
válasz
DonThomasino
#87436
üzenetére
privátban küldöm
-
demars
addikt
válasz
aujjobba
#87432
üzenetére
Én ilyesmi állítható lámpát néztem. Ezt bárhova lehet rögzíteni, ha útban van félre hajtja az ember.
Nekem nem fontos a nagyító funkció, bár szeretnék egy paneltartó harmadik kezet is, néha jól jönne. -
válasz
DonThomasino
#87429
üzenetére
műkörmös ismerőstől kaptam egy kiszuperált neutrális fehér jó minőségű ledekkel szerelt lámpát és nekem nagyon bejön bütykölős munkához. Érintésmentes kapcsolója volt (mint sok orvosi lámpának) ami elromlott, tettem egy sima nyomógombot a helyére és azóta prémium.
-
t72killer
titán
válasz
Donki Hóte
#87431
üzenetére
. Engem az lepett meg, hogy sokan sodrott kábelt használnak, gond nélkül. -
aujjobba
addikt
válasz
DonThomasino
#87429
üzenetére
Nálam a műhely a 120cm széles asztalom, meg felette az IKEA akasztós elem (lásd a képen), és ez az egész a hálószoba sarkában van elhelyezve (ami kb. 15nm a szoba).
Egyelőre a mennyezeti LED-es lámpát kapcsolom fel, de valami már nagyon kellene az asztalra vagy fölé is.
Valami homogén fényt adó megoldás, az se lenne baj ha szabályozható.
Van erre valami jó ötlet?
Az asztalom felett szekrény felső doboza van, esetleg annak az aljára valamit szerelni.ProtMonster
’polc alján futó hideg fehér (120led/m) ledszalag’ - esetleg ilyesmi, jó ötlet. -
válasz
t72killer
#87426
üzenetére
Az OFC (oxigen free copper) jelző szerintem parasztvakítás. Eleve nem oxigen free, hanem oxide free lenne a helyes jelző, mert az OFC megjelölés azt jelzi, hogy a kábel réz anyagában igyekeznek (a kristályszemcsék külső felületén kialakuló) oxidmennyiséget csökkenteni.
Ha van pénzed rá, akkor persze érdemes ilyet venni, mert általában gondosabb gyártási eljárással készül, mint a közönséges rézdrót.
Hangfalkábelnek én egyeres 2,5 nmm keresztmetszetű vezetéket használok, nekem az vált be a legjobban. Nem túl praktikus, mert nem könnyű a hangfalakat odébbrakni, de már beállt a hangfalak helye.
-
#70211840
törölt tag
válasz
DonThomasino
#87429
üzenetére
Asztali lámpa + polc alján futó hideg fehér (120led/m) ledszalag.
-
válasz
Dr. Szilikát
#87427
üzenetére
Valszeg az egyetlen modern opcióm valami okos cuccra kicserélni
-
Dr. Szilikát
őstag
válasz
daninet
#87419
üzenetére
Nem hinném, hogy tudsz rajta változtatni, hacsak nincs valami jumper, illetve adatlap az IC-jéhez, aminek segítségével esetleg kitalálható / átköthető valami.
Nekem még van az öreg szenzorosból kettő, ezek már a 80-as években is léteztek. Noha azok a gyerekkori darabok már elvesztek, de később kaptam valakitől, aki már kidobta volna, pedig máig működik. Ennek is kétféle változata, ami a benne lévő (Siemens) IC típusában különbözik:
- Az egyik mindig max. fényerővel kapcsol be, utána lehet csökkenteni.
- A másik megjegyzi az előző kikapcsolási fényerőt.Nem saját kép, neten találtam.
-
t72killer
titán
audiókábeleknél miért fontos az "oxygen-free" jelző? mezei 3.5mm2-es "ruhaszárító" rézkábel nem jó egy jobb hangfal meghajtására?
-
Dr. Szilikát
őstag
válasz
johniee
#87418
üzenetére
Gyakorlatilag a LED-ek nyitófeszültségének eltérései az áramfelvétel szempontjából jelentéktelenek, esetleg az 1 k ellenállás növelésével tudod csökkenteni.
Ha kétszínű, akkor közös anódost lehetne bekötni. Az SMD alkatrészek levétele nem nehéz, csak felpakolod egy kis ónnal a két végét, majd egyszerre / felváltva melegíted és letolod. Egy tűvel is rá lehet segíteni, illetve egy széles pákahegy is segíthet, bár nem feltétel. Lehet ragasztóval is rögzítve az alkatrész, de az is leolvasztható.
Az is egy lehetőség, hogy marad a panelon lévő LED, plusz ráköthetsz külön egy soros LED+ellenállás tagot.
Szimplán a LED-re párhuzamosítani másik LED-et nem szakszerű, mert a nyitófeszültségek eltérése miatt nem egyformán oszlik el az áram a kettő között. Azonos színnél még többé-kevésbé, de eltérő színnél főleg más érték.
-
demars
addikt
-
#70211840
törölt tag
válasz
#70211840
#87417
üzenetére
Na, lemerítgettem a cellákat ameddig a töltő engedte. Úgy tűnik 3.35V a határ nála, az alá nem engedi biztonsági okból.
Megmérte idáig a merítés mértékét is: 3.8V -> 3.35V = 750mAh
Évekkel ezelőtt ráírtam már az akkupakkra, hogy 68%-os állpotú. Ahhoz képest sokat nem romolhatott szerintem. -
mezis
félisten
válasz
daninet
#87419
üzenetére
Üdv.!
Direkt működhet így, nem akar elárasztani azonnal az összes fénnyel.
Hidald át egy hagyományos kapcsolóval.Szvsz: Bő 40 évvel ezelőtt jelentek meg a fényerő szabályozók. Lakásban inkább csak a hálószobában volt értelme használni. Ha kevesebb fényre van szükséged, rejtett világítás, illetve több, kisebb teljesítményű fényforrás.
-
Sziasztok!
Van egy Legrand Valena Life fázishasításos dimmer kapcsolóm ami folyton visszaáll legkisebb fokozatra. Elég idegesítő, hogy felkapcsolom a lámpát és alig van fény. Érdekes módon csak akkor teszi ezt ha legalább egy óráig nincs a lámpa felkapcsolva. Erre esetleg van valami tippetek? -
johniee
senior tag
válasz
Dr. Szilikát
#87393
üzenetére
Köszi a javaslatot
pont van ilyen TP4056 modulom.
Egyetlen kérdésem most az, hogy a töltési és a feltöltöttségi LEDeket hogy vezessem ki, hogy a sötét, fekete dobozból látsszon is amikor azok jeleznek?
Érdemes lenne Forrasztóállomással leoperálni róla a piros és kék LEDet és a gyári sárga helyére rakni? vagy egy 3mm LEDdel megoldani? Esetleg olyannal ami két színt tud?
Sokat számítana-e, vagy mennyivel jobban merülne +2db 3mm leddel a 18650 akksi? -
#70211840
törölt tag
válasz
tordaitibi
#87416
üzenetére
Mivel semilyen hasonló ellenállású fogyasztóm nincs, a töltővel merítem őket amíg engedi aztán jövő héten veszek 5-10ohm/pár wattos ellenállásokat és azokkal teljesen lemerítem.
A töltő jelenleg még csak ennyit merített: -300mAh/~3.7V
Szóval elleszek velük egy darabig
-
válasz
#70211840
#87410
üzenetére
Ha igy dontottel,
en nullara lemeritem a cellakat, 5-6ohmos nagyobb ellenallast rajtahagyok par napig.
Mivel maga a kemia nem robban, nem reagens, nem tud exotherm folyamat sem beindulni egy nulla elektromos toltesu akkucellaba. Ha teljesen kimerult akar flexezni, szoget beleverni is lehet, semmi nem tortenik.
A liion tuzek, robbanasok mindegyike toltott cellanal tortenik. Ha ures, nincs ami hot okozzon, nincs aram, nem tud melegedni, akar a robbanasig is.
Ennek ellenere nem flexezzuk meg szogeljuk mert a kegeszito kemiai anyagok es maga a litium is erosen mergezo, ha meg folyamatosan kis dozisoknak van kiteve valaki az bizonyithatoan demenciat, elhulyulest, gyors agyi leepulest okoz. -
Batman2
addikt
válasz
rednifegnar
#87380
üzenetére
Elektromos eszköznél nem tenném !
Vagy zárlatot okozunk benne, vagy minket út meg az áram.Üdv.
-
Batman2
addikt
válasz
daninet
#87375
üzenetére
Én a helyedben átnézném az összes elektrolit kondenzátort benne.
Vagy púposak, akkor egyértelmű az öregedés jele, csere, vagy nem látszik rajtuk, de pl. már kiszáradtak, és ezért csökkent le a kapacvitásuk, nőtt meg a belső ellenállásuk, akkor is jellemző a cicergés, esetleg ki-be kapcsolgatás kapcsolóüzemű tápoknál, eszközöknél.
Különösen jellemző ez erősen melegedő részeken, pl. egy projektor belsejében.Üdv.
-
-
Batman2
addikt
válasz
lanszelot
#87370
üzenetére
Tanulj valódi áramkörökkel, valódi alkatrészekkel, vagy próbapanelon, vagy a levegőben összehuzalozva, régen sehol sem volt számítógép, szimulátorprogram és sokkal jobban megértettem mindent. Könyvet olvastam, nézegettem egyszerűbb kész kapcsolásokat és megtanultam.
Nekem nem muszályból kellett megtanulnom, mert nem a szakmám, hanem lelkesedésből, önszorgalomból tanultam, mert érdekel.
Nem jók semmire ezek a programok, ezáltal nem fogod megtanulni, pláne a hiányzó elméletet !
Nem hibaüzenetek kellene (pláne ha nem is érted azt), hanem a valódi áramkör valódi reakciója, azután lehet gondolkodni, hogy ha nem ment, miért nem megy !
Az autószerelők is már csak számítógépen szerelnek, a fizikai tünetekből már fogalmuk sincsen, hová kell nyúlni, mi a baj, csak hibakód !
Ha pedig nincs hibakód, akkor hozzá sem tudnak nyúlni, szomorú.
Szakbarbárokat képeznek manapság.Üdv.
-
#70211840
törölt tag
Nos, úgy döntöttem, ezekkel az öreg Li-Ion cellákkal nem kezdek inkább semmit. Túl nagynak érzem a kockázatot.
Maradok a NiMh akkuknál.Mivel mindegyiket feltöltöttem már annyira, hogy ~3.8V körül járnak, felmerül a kérdés, hogy milyen állapotban vihetem el őket a megfelelő gyűjtőbe.
A lapos kivitelű cellákon fém érintkező lemezek vannak, melyek összezáródhatnak a szállítás, de főleg a gyűjtőben tárolás esetén.Mit javasoltok, mit kell tennem a biztonságos leadáshoz?
-
#70211840
törölt tag
válasz
tordaitibi
#87408
üzenetére
Nincs sufni (sajnos), "panel" lakás van csak.
De amúgy az ötlet jó, hogy valami "robbanásbiztos" fém dobozban kellene töltenem.
Csak nem tudom mi legyen az. -
-
#70211840
törölt tag
válasz
tordaitibi
#87403
üzenetére
Mi a javaslatod? Dobjam ki mindet és vegyek újat?
Azokkal mi a garancia, hogy nem voltak mélykisülésben és nem a boltban töltöttek rá, hogy eladhatóak legyenek?Azért kérdezem, mert most van 12db cella, ami erős gyengülés után is még megfelelő lehetne nekem a céljaimra. Ha csak úgy eldobom és újakat veszek azon kívül, hogy komoly költséget jelentene, környezetszennyező is, ha még hasznosítható lenne talán.
Komolyan tanácstalan vagyok. Természetesen nem szeretnék kárt okozni az otthonomban, de a pénztárcámat és a környezetet sem terhelném feleslegesen.
(Amúgy gondolom teljesen lemerülve kéne gyűjtőbe dobnom ezeket, igaz?)
-
#70211840
törölt tag
válasz
#70211840
#87402
üzenetére
Amikor egy nagyon lemerült LiPo cellát rakok bele a töltőbe (Opus) és beállítom mondjuk 200mA töltésre, akkor láthatóan elkezd csökkenni a töltőáram. Lemegy 8-10mA-ig. Gondolom az óriási belső ellenállás miatt. Aztán kis idő múlva visszamegy 200mA körülire, persze cellánként válogatja, hogy mikor.
Példa:
2db 1.8V körüli cellát tettem bele. Mindegyik lement 10mA körüli értékre.
Nyolc perc elteltével az egyik cella már 200mA-el töltött és ~3.2V körül jár, míg a másik 10 perc után kezdett 200mA-el tölteni és még csak 2.9V körül van.Ez így normális jelenség ilyen túlmerült cellánál?
Illetve még egy dolog. A töltő tud elméletileg belső ellenállást mérni (Quick Test).
Ha jók az info-k, akkor Li-Ion esetében ezek a paraméterek:0-50 mΩ – nagy terhelhetőségű új állapotú speciális cella
50-150 mΩ – új állapotú normál akkumulátor
150-250 mΩ – használt állapotú cella, normál terhelésre még megfelelő
250-400 mΩ – erősen használt, gyengülő cella, gyengülő terhelhetőség
400 mΩ felett – haldokló, csere érett cellaMind a 12db cellát megmértem, cellánként 3 mérés volt. Az eredmények a 118-192 közötti tartományba esnek. Nem tudom ez mennyire megbízható, de ha valósak az eredmények és a méréshatárok, akkor talán jók lehetnek még MCU projektekhez.
#87404 Dr. Szilikát:
Ezen leírás szerint a töltőm 4.18V-ig tölti az ilyen akkukat. De akkor lassan (200mA) hagyom neki odáig. -
Dr. Szilikát
őstag
válasz
#70211840
#87402
üzenetére
Teljesen fel kell tölteni, mert van olyan akkuhiba, amit említettem, hogy a végfeszültségen kezd behatárolni, átvezetni.
4,2 V végfeszültségű akku esetében, ha ezt nem bírja tartani napokig, az már gyanúra ad okot. Pontosan nem emlékszem, valami minimális esés még belefér, de feltűnőbb érték nem. Ezeknél elvileg 4,3 V körül lenne a végfeszültség, de így van kitalálva, hogy biztonsággal 4,2 V-ot bírnia kell. A BMS védelmi küszöb 4,25 V, ahol letiltja a töltést.
Ma már persze vannak 4,4 V normál végfeszültségű akkuk is, ahol tegyük fel, 4,5 V a felső szint, amit már nem szabad feszegetni.
-
válasz
#70211840
#87390
üzenetére
Idéznék a saját blogbejegyzésemből.
"És mi lesz a szerencsétlen cellákkal, amiket nem véd semmi? Ezeket bizony csutkára le lehet harcolni. Ez a mutatvány érdekes módon nem ekkor, hanem az 1 nap, 1 hét, 1hónap múlva bekövetkező töltésnél fog csodálatos tűzijátékkal zárulni.
Miért is? Minden akkumulátorban van egy szeparátornak nevezet szerkezet, feladat, mint a neve is mutatja, az anód-katód, pozitív-negatív pólusok elválasztása, elszeparálása egymástól. Ez a litium cellákba egy leheletvékony műanyag polimer réteg. A mélykisütésben lévő akkucella belsejében kiválik az aktív anyag és tűhegyes kristályok formájában kicsapódik. Amely kristályok (dendritek) a szeparátorfólia mellett képződnek, azt elgyengítik, átszúrják. Nem kell magyaráznom, ez mit jelent, a pozitív és negatív elektróda ha összér, az bizony zárlat. Ha ezt a cellát feltesszük tölteni, a legszerencsétlenebb esetben a töltés vége felé üt át a fólia és egy belső zárlat ellen a Jóistenen és szerencsén kívül nincs védelem. A belső ellenállása a cellának 15-25mohm (milliohm), egyszerű matekkal a zárlati áram elérheti könnyen a 200 ampert is. Egyenes következménye a cella robbanása, mivel belül van a zárlat, külső védelem nincs."
Ez nem azt jelenti hogy ez minden sokáig mélykisütésben lévő cellánál bekövezkezik de egy szobába ahol szőnyeg, függöny, papírok az asztalon és 1000-ből csak 1x fordul elő. az is épp eléggé kellemetlen. -
#70211840
törölt tag
válasz
Dr. Szilikát
#87401
üzenetére
Mit javasolsz, mennyire töltsem fel a cellákat?
Ráírnám mindegyikre az aktuális feszültségét és ehhez tudnék viszonyítani pár nap múlva. -
Dr. Szilikát
őstag
Új hozzászólás Aktív témák
- A fociról könnyedén, egy baráti társaságban
- CES 2026: A tévékben is okosabb lesz a Gemini
- Samsung Galaxy Watch (Tizen és Wear OS) ingyenes számlapok, kupon kódok
- Xbox tulajok OFF topicja
- Netflix
- Milyen asztali (teljes vagy fél-) gépet vegyek?
- Milyen monitort vegyek?
- Borotva, szakállnyíró, szakállvágó topic
- MIUI / HyperOS topik
- Elemlámpa, zseblámpa
- További aktív témák...
- G.SKILL Ripjaws V 2x4GB 3000MHz DDR4 kit
- APC Smart-UPS 1500VA LCD RM 2U (SMT1500RMI2UC) - űj ára 450.000Ft
- Digitus Network Cabinet 19'' 42U DN-43000 white - Rack Szekrény
- BROCADE Ruckus ICX7150-24port - Switch - több db - 130Gbps
- 3D nyomtató - SAURER MarkingSolutions Signum Eco Lasersysteme - laser marking system
Állásajánlatok
Cég: Laptopszaki Kft.
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest








![;]](http://cdn.rios.hu/dl/s/v1.gif)
ekkold
