Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#93220
tordaitibi
veterán
aujjobba
#93215
válasz
aujjobba
#93215
üzenetére
Szerintem sem kell védeni a gétet, ha egy 14,8 voltra beállított step-down konverterből ennél sokkal több jön ott már nagy baj van amúgy is
Amúgy a konverter mögött kb. félmillás cucc figyel, ezért el van látva a rendszer 15 volt felett mindent lelövő, biztiket kiolvasztó, tápot rövidrezáró védelemmel is.
11,5V alatt meg megy a leállítás parancs, ez alatt amúgy is leáll az egész rendszer.
Erre 14 év alatt még nem volt példa, egy batár ups van erre az egész kütyüre, 2 napot megy akkuról ha elmegy az áram.Ezt ütöttem össze, abból főztem ami volt otthon.
Lehetne finomítani, pl. atomstabillá tenni TL431-el de felesleges.
-
#93214
tordaitibi
veterán
aujjobba
#93213
válasz
aujjobba
#93213
üzenetére
És Mezis,

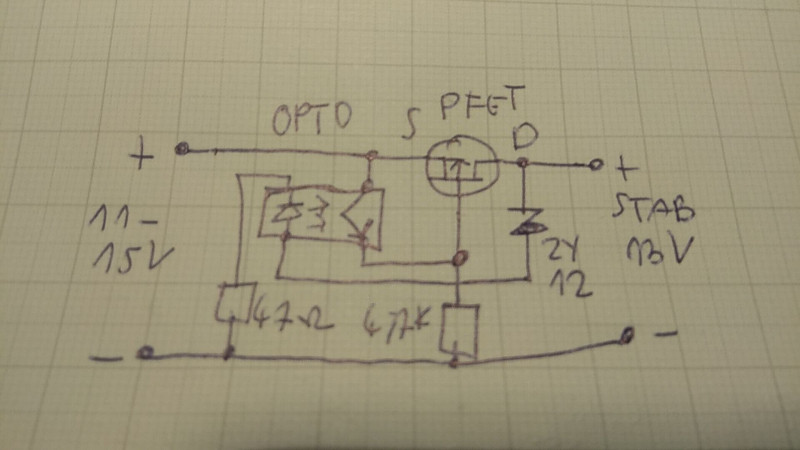

megvan a primitív stab, egy P fet meg egy kallódó optocsatoló, 2 darab ellenállás és kész a hevenyészett stabi. Ez volt a fiókba
13V alatt 0,1V esik rajta, felette meg tartja a 13 voltot, sőt sikerült pozitív visszacsatolást kreálnom mert 15 volttól nagyobb betápnál elkezd csökkenni a kimenet.
De a célnak, 11,5-15V tökéletesen megfelel. -
#93083
Dr. Szilikát
őstag
aujjobba
#93082
Dr. Szilikát
őstag
válasz
aujjobba
#93082
üzenetére
Ahogy említettem, ennél a 3. vezeték csak test (zöld-sárga) egy kondenzátoron keresztül vezetik le a zavarimpulzusokat.
A fűtőbetét nagyobb áramának kapcsolására relét szoktak alkalmazni ezeknél a gépeknél, már az egylapátos 600 W-osnál is. Triac lenne a másik lehetőség, de ahhoz egy jó kis hűtőborda is kellene, inkább elintézik egy relével.
Az AC-motornál másképp van megoldva, a segédfázis és főfázis szerepei felcserélődnek. Vagy egyik, vagy másik tekercsre kapcsol az irányváltó relé. Főkapcsoló viszont egy triac, mert a motor csak 60, esetleg 100 W. Ezt megoldják hűtőborda nélkül, egy "füles" triac van csak a panelon (TO-220).
-
#93078
Dr. Szilikát
őstag
aujjobba
#93077
Dr. Szilikát
őstag
válasz
aujjobba
#93077
üzenetére
Az ismerős Moulinex motor, amit Graetz-hídon keresztül szoktak meghajtani más gépekben és relével, ha jól rémlik. Bár még így is érdekes, hogy puffer nélkül emlékszem, ami nem teljesen mindegy:
https://www.google.com/search?q=M5239230001E0
Van egy ilyen szokás, a motort valószínűleg a 230 V / 50 Hz kenyérsütőbe való alkatrészként azonosítják, de az nem a motor tulajdonsága, hanem az egész készülékre vonatkozik. Egyébként így néznek ki a kenyérsütőbe való AC aszinkron motorok, egy kaptafára:
3 kivezetés van és segédfázis kondenzátor is tartozik hozzá kötelezően.

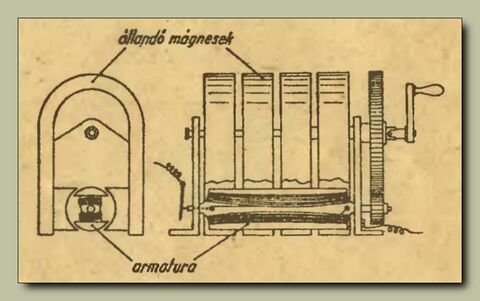

Itt pedig érzékelhető a példa kedvéért, hogy ebbe a hengeres formába ilyen motor fér be általában. Permanens mágnes a külső henger és kommutátoros:
Másik példa, itt már helyes a felirat is:
-
#93076
Dr. Szilikát
őstag
aujjobba
#93075
Dr. Szilikát
őstag
válasz
aujjobba
#93075
üzenetére
Univerzális motor működik esetleg AC és DC-ről is, ami kommutátoros és tekercselt állórésze van. De akkor sem a pufferelt 325 V-ról, sőt DC 230 V-ról is túláramot kapna, mivel az impedancia hatása nem érvényesül.
Viszont a DC-motoros kenyérsütőkben permanens mágneses, kommutátoros motorokat láttam, Graetz-hidas táplálással, puffer nélkül.
Ott az ábra szerint 325 V DC kapcsolódik a motorra (pufferelt táp). Pontosan milyen felépítésű motor ez?
-
#93072
Dr. Szilikát
őstag
aujjobba
#93071
Dr. Szilikát
őstag
válasz
aujjobba
#93071
üzenetére
Kenyérsütő van AC aszinkron motoros, segédfáziskondival, annak is két megoldása. Egyik csak egyirányú, másik gép oda-vissza tud dagasztani. A motort triac kapcsolja, az irányváltást relé intézi.
A képen viszont DC-kommutátoros motor meghajtása szerepel, nem irányváltó konstrukcióban. A zöld bifiláris zavarszűrőn keresztül kap +/- tápot, ami a kommutációs szűrésre szolgál. Kék kondi motortest gondolom, szintén csak szűrő.
+ ágat direktben kapja a motor, negatív a MOSFET-en keresztül kapcsol GND-re, illetve van egy source-ellenállás is. Gate-kapcsolófeszültség kondival szűrt, azaz nincs PWM (kenyérsütőben nem is szokott lenni), csak be-ki kapcsol a motor.
Motorral párhuzamos dióda a szokásos induktív megszakítási impulzusok elnyomására.
Egyébként nem szervizelek ilyeneket, csak saját lomjaim alapján tapasztaltam ki, hogy mik vannak, illetve Youtube.
-
#92942
Dr. Szilikát
őstag
aujjobba
#92941
Dr. Szilikát
őstag
válasz
aujjobba
#92941
üzenetére
Építettem olyan végfokot (nem hifire kellett), a nyugalmi áramot teljesen "kihagytam" belőle, tehát a végfok bázisok rövidzárban.
Ezt közvetlenül egy műveleti erősítő kimenetével hajtottam meg és csak a negatív visszacsatolásra bíztam a keresztezési torzítás kiszabályzását is. Ez azért is lehetséges, mert a műveleti erősítő nyílthurkú erősítése tetemes.
Működött normálisan, bár komolyabb hangsugárzókkal nem teszteltem (honvédségi híradós műhelyben nem is tudtam volna).
-
#92940
tordaitibi
veterán
aujjobba
#92937
válasz
aujjobba
#92937
üzenetére
Dehogy "kicsik", a %-os arány kell venni, nem azt hogy ohmikusan mekkora. 34-->33=3% eltérés, ez kevesebb mint az 5%-os E24 sor de az E48-hoz már nagyon közel van. De ha nagyon akarod 33+1 ohm sorba. de akkor ezek E96 azaz 1%.
Hőskorba bakker mikor pontosabb ellenállás kellett pl. osztóba, örültünk ha 1 marék 10% tűrésűből ki lehetett mazsolázni 1 darabot ami 1-2%-ra sikerült a gyárba
-
Ribi
nagyúr
válasz
aujjobba
#92937
üzenetére
Monnyuk visszacsatolás nélkül nehéz lesz jó THD-t elérni ilyen egyszerű kapcsolással.
Potit meg ideiglenesen ir berakhatsz, aztán később ha már megvan a jó fix érték akkor csere sima ellenállásra. Semmi alkatrész nem lesz olyan mint amire tervezed. Ha 33 ohm helyett nagy difi a 34 akkor ott a szimuláció is szar valószínűleg. -
-
#92931
Dr. Szilikát
őstag
aujjobba
#92930
Dr. Szilikát
őstag
válasz
aujjobba
#92930
üzenetére

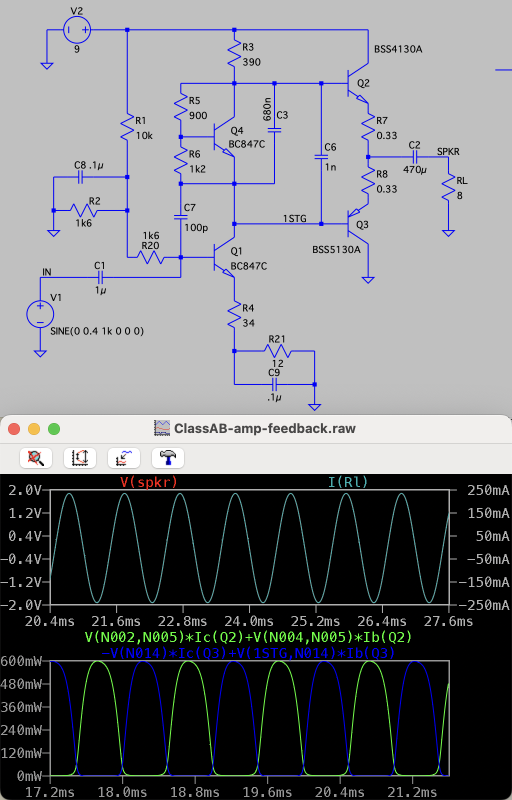

R5-R6 nem sokszorozó, hanem bázisosztó és a gyakorlatban az R6 legyen trimmer, mert akkor, ha szakadozna, a nyugalmi áram csökkenőbe megy, nem nyíródik ki a végfok.
A trimmerrel a végtranzisztorok nyugalmi áramát addig növeljük, míg a keresztezési torzítás (a nullátmenetnél) megszűnik. Tovább nem jó növelni, mert akkor meg a nyugalmi melegedés lesz gond.
A képen látható aszimetria elvileg annak köszönhető, hogy az áramkör egyszerűen csak az R3 munkaellenállást használja a kollektorban. Ha megnézel végfokrajzokat, nem véletlenül szoktak linearizálni, jobb megoldások alkalmazásával.
-
ekkold
Topikgazda
válasz
aujjobba
#92403
üzenetére

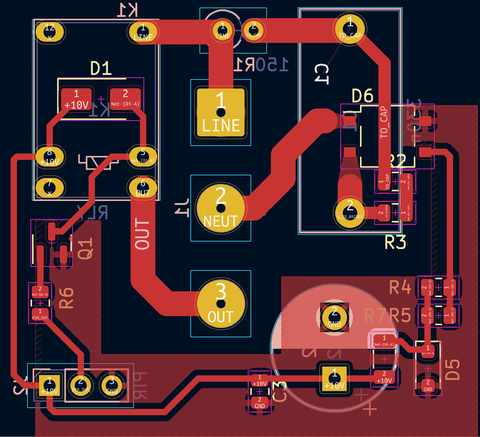

Beköthetsz ugyanolyan a nyákot negatív tápnak is. Akkor kell jobban odafigyelni ha egy panelra akarsz tenni +- tápot is, ilyenkor nyilván csak 1db GND lehet...
A negatív táp megoldásnál arra kell figyelni hogy a +be és a -ki között nem lehet nagyobb feszültség, mint amit az IC-re maximumként megadnak. Tehát ha pl. +24V-ból csinálsz -12V-ot, akkor az IC 36V feszültséget kap - ezt nem szabad figyelmen kívül hagyni. -
#92409
tordaitibi
veterán
aujjobba
#92403
-
demars
addikt
válasz
aujjobba
#92299
üzenetére
Vettem ma filcet, lakkfilcet. Egy pici nyák darabon kipróbáltam. Arányokat próbáltam tartani. 10 perc után semmi... Kristályok alig oldódtak fel. Netet bújva olvastam, melegíteni kell (40 C°). Öntöttem rá forró vizet (nem akartam mikróba tenni), meg plusz perszulfátot. Elkezdett dolgozni, szépen tette a dolgát. A nagy nyáknak nem álltam neki, mert reggel korán kelek. Holnap bedobom a mély vízbe
Üvegbe tettem az oldatot, vízfürdőn melegítem majd fel, remélem jó lesz. -
Batman2
őstag
válasz
aujjobba
#92328
üzenetére
Végül is jól sikerült !
Akril modellfestékkel, vizes bázisúval volt nekem is ilyen gondom, hogy hamar felhólyagosodott a maratószerben, alámart a mintának.
Én hidrogénperoxid és sósav keverékével szoktam maratni, régen csináltam vaskloriddal, de az egy örök élet, mire lemarja.
Oldószeres, lakkbenzines kis modellfesték konzervet szoktam használni és csak teljes száradás után
Celluxnál lehet biztosabb a szigetelőszalag, mert az képlékenyebb, jobban rásimul a felületre, de így is sikerült.Üdv.
-
demars
addikt
válasz
aujjobba
#92299
üzenetére
Köszi
Egy "kis" erősítőt szeretnék összehozni. Emiatt kell a tápnak puffer. Ami számomra egyszerű kapcsolást találtam, ahhoz nem jó az alkatrész láb méret, így újra gondoltam (rajzoltam). Ezen dolgozok most (már ha van időm).
Megfogadom a sok jó ötletet és legközelebb megpróbálok maratni.Más téma: egy sztereó erősítőt szeretnék összehozni, a bemenetekkel van "gondom", egy egyszerű szerkezetbe mit javasoltok? RCA foglalatot vagy kellene cifrázni?
Egyszerű TDA IC fog dolgozni, annyi csavar lesz benne, hogy rendeltem Bluetooth vevőt (ilyen mindenes kütyüt, jack, USB, bluetooth, ) egyik bemeneten ez dolgozna. Viszont a "sima, normál" másik bemenetre milyen aljzatot építsek be?
Illetve a két bemenetet szeretném elválasztani (tudom, rengeteg bemenetválasztó kapcsolás létezik) de én egy sima kapcsolóra gondolok. Bemenet1 és Bemenet2. Ehhez milyet nézzek?
Köszönöm szépen a segítséget! -
aujjobba
addikt
válasz
aujjobba
#92264
üzenetére
Igen azt látom, hogy a kapacitás a frekvencia növelésével egyre csökken, majd egy pont után induktivitásba fordul.
A kondin alkalmazott DC feszültség (DC bias) növekedése is csökkenti a kapacitást, néhány típusnál elég drasztikusan.
Aztán ott a hőmérséklet függés is.
Az impedancia is csökken a frekivel.
A frekvencia ismert (800kHz max), a DC bias is (6.2V), ebből és az alkalmazott kondik karakterisztikáját “ismerve” kell a jó megfejtést kisakkozni. -
Batman2
őstag
válasz
aujjobba
#92259
üzenetére
No de miért nem mindkét oldalán rézfóliával ellátott nyákra készítetted, akkor nem kellett volna ragasztással bajlódni ?
Többször csináltam már kétoldalas nyákot, a fentebbi hozzászólásomban szereplő óra áramköri panelje is az, de nekem is van táp panelem ilyen, nem is egy.
Egyik oldalát lefestem modellfestékkel, majd a mási oldalán elkészítem a rajzolatot, és maratom. Utána ezt az oldalt festem le teljesen, a másik oldalról leszedem a festéket, majd felviszem a rajzolatot és ismét maratás, majd mindent megtisztítok és kész a panel.
Lehet a rajzolat kézi, lehet vasalós, lehet foto módszer, mindegy.
Az éppen nem szükséges oldalt festékkel fedem teljesen.Üdv.
-
válasz
aujjobba
#92108
üzenetére

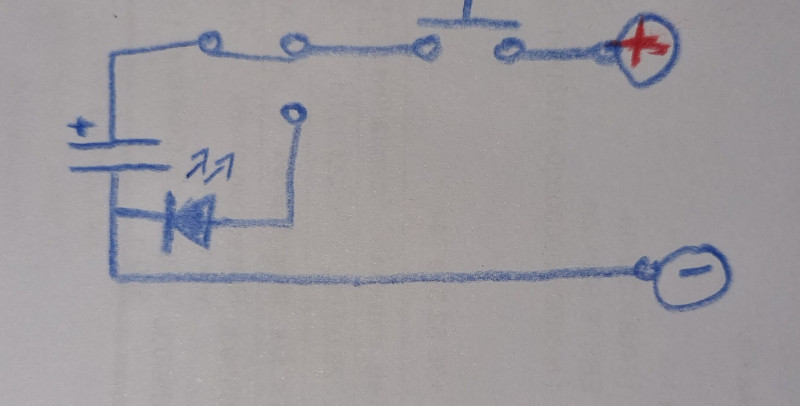

Köszi, ilyesmire gondoltam, de ehhez 3db tranzisztor kell, én pedig az 1db tranzisztort szó szerint értettem
Valami olyasmi kéne, hogy gombnyomásra kisütni (vagy feltölteni?) egy kondenzátort, ami nyitja azt a tranzisztort, ami a lézert meghajtja.
A bemenet egy fizikai kapcsoló lesz (sportlövő gyakorló pisztoly készül, a digitális céltáblát már megcsináltam hozzá, az egyszerűbb volt
). Az időzítés nem kritikus, valahol 0.1 és 1mp közt kéne megszakítani a fényt, persze közben merül az elem is.
Valami olyasmit képzelek el, hogy egy kondi töltődik egy nagyobb ellenálláson keresztül, a nyomógomb a kondit összekapcsolja a tranyó bázisával és egy kisebb ellenálláson keresztül kisül. Közben halványulni fog, de az nem lenne baj, a lényeg, hogy a gombnyomáskor teljes erővel világítson - valameddig.
Utána van mondjuk 10mp arra, hogy visszatöltődjön. -
#91971
tordaitibi
veterán
aujjobba
#91968
válasz
aujjobba
#91968
üzenetére
Halvány gőzöm sincs mi az ebben az aspektusban, de szerintem nem a konverzió módjáról van szó.
A hibrid inverter az amelyikbe benne van az akkuról jövő részen a pl. 24V/400V HF átalakító, és benne van a hálózatról bejövő ágban egy 230V AC/400V DC átalakító.
Erről a közös dc sínről megy a kimenő H hidas 230V-AC kimenet.
Ha merül az akku, a kettős konverzió miatt automatikusan átvált hálózatra, átengedi magán.
És még ez fokozható, ha a PV panel oldali MPPT konverter szintén ide csatlakozik, akkor tripla hibrid.
Tud menni csak napelemről amíg elég a bejövő, ha elmegy a napsütés ki tudja egészíteni akkuból vagy hálózatból, ez beállítható.Azaz ha neked van egy kisebb ipari vállalkozásod, amit döntően napközbe üzemeltetsz.
Amíg süt a nap a tetőn lévő napelemeidről dolgozol, ha elbújik a napocska, kiegészíti hálózatról, így nem kell alá 1-2 millás akkupakk.Ennek van egy még extrább változata is ami képes ongrid kitáplálásra is.
Ez már a fullextra.
Ha süt a nap és ha tele az akku, vagy nincs akku de pont nem használod el akkor a felesleget kitolja a hálózatba, így 1W PV teljesítmény sem megy veszendőbe. Amit kitol azt meg leszaldózod azaz visszavételezheted ingyen.
Ezek az inverterek nem a pár 10ezer forintos kategória.Én ismeretembe ezt jelenti a hibrid inverter.
-
#91864
tordaitibi
veterán
aujjobba
#91860
-
#91740
tordaitibi
veterán
aujjobba
#91734
-
ViZion
félisten
válasz
aujjobba
#91590
üzenetére
Nyugodj meg, a kínaiak nem fognak az ócó szegmensben semminek megfelelni. Kollégám (aki sokkal tapasztaltabb) azt mondta, h a vevő küldi a címkét, hogy mit írjanak rá... Ezért érdemesebb olyan kínait venni, ami már valami brand-et is épít, ott már jobbak a cuccok is, közelebb az adatlaphoz.
-
#91444
tordaitibi
veterán
aujjobba
#91443
-
#91442
tordaitibi
veterán
aujjobba
#91437
-
ViZion
félisten
válasz
aujjobba
#91084
üzenetére
Szerintem megfogható...
![;]](//cdn.rios.hu/dl/s/v1.gif)
A szárítógépem ment úgy tönkre, h fűtésre XXX V-ot adott csak (mindig mást mértem). Hmmm... Hibás/elégett csatlakozót tippeltem, de javasolták, h rakjak rá bármit, ami nem multiméter, mert áram az nincs, csak egy ilyen jámbor-kóbor fesz és a relék kuka. Valóban ez volt, pedig a relé külső tápról behúzott, kattant, stb., de a panelban (lehet ott nem volt elég a behúzó fesz vagy valami) már nem működött jól. -
-
válasz
aujjobba
#90744
üzenetére
Van Cortex-M4F mikrovezérlőm is (TI fejlesztői board), de nem akarom ezt a mikrovezérlős irányt erőltetni, mert körülményesen használható, egyedileg kell megcsinálni a hardvert. Jobb lenne polcról levehető termékekből összelegózni, s szoftverileg a legegyszerűbben, pl Javascriptben megírni.
-
ViZion
félisten
válasz
aujjobba
#90704
üzenetére
Igen, ezért írtam, h régi épületeknél, ahol nincs hely több kismegszakítónak, ott lehet bajság. Illetve ha a jó szakik valami C karakterisztikás megszakítót raknak bentre, az óránál meg B van... nálam ezt csinálták (többek között... és ők a hivatalos MVM partner cég), bő 100k (OK, ebben az okosrelék is benne vannak, de mondjuk 10 db kismegszakító és 2 db 3P+N is, mert rohadtul csak c16-ot raktak mindenhova) és egy napom ráment, h kijavítsam/átalakítsam... Ugyanitt egy kosár pár hetet használt C16 kismegszakító jelképes sörmennyiségért elvihető...
-
-
#90595
razorbenke92
őstag
aujjobba
#90592
-
#90566
tordaitibi
veterán
aujjobba
#90565
válasz
aujjobba
#90565
üzenetére
Liion akku figyelő 7cellás pakkhoz, lesz belőle 14 darab.
1 cellán 2, az egyik körnek kéne 3,1V alá eséskor állapotot váltani, ha megjön a töltés és visszamegy 3,3V fölé akkor visszaváltani.
Ez a 7 kör lekapcsolja a fogyasztókat bármely cella 3,1v alá esésekor, ez az alulmerítés védelem.Másik a túltöltésvédelem, ha 4,15V fölé megy kilövi a töltőt és a napelemes töltésvezérlőt, ha visszamegy 4,0V alá visszakapcsolja.
Nem 1 komparátoron belül ez persze hogy lehetetlen
(bár létezik ablakkomparátor is) csak az értékeket így tudtam megadni, lehet félrérthetően. -
aujjobba
addikt
-
#90507
tordaitibi
veterán
aujjobba
#90506
-
demars
addikt
válasz
aujjobba
#90364
üzenetére
Köszi. Már kezdem érteni
Ahogy olvasom a komparátor egy nagyon elterjedt és nagyon hasznos IC, gyakorlatilag ha feszültség figyelés a cél mindenhol alkalmazható ( akku töltőnél, akkuk védelmére).Próbálgatásokhoz nem szeretnék mindig nyákot használni ( van itthon kisebb, nagyobb) időben tovább tart. Amit lehet először mindent összevezetékezek, vagy levegőben kötök
. Remélem azért tudok majd valamit alkotni és mérni. -
demars
addikt
válasz
aujjobba
#90361
üzenetére
Pont most olvastam utána, egy komparátor kell hozzá. ( most elkezdem a komparátorok működését is olvasni
, LM358 van is itton). A referencia fesz meghatározása még kérdéses számomra, ezt a fesz osztóval kell beállítani ugye?
Nyilván nem szeretnék és nem is tudok bonyolult tápot készíteni, de valahol el kell kezdeni a működésüket megismerni
Kellene még egy bredboard, hogy egy egy áramkört külön-külön meg tudjak építeni, majd ezeket összeilleszteni. Talán átláthatóbb lesz így számomra -
demars
addikt
-
ecaddsell
aktív tag
válasz
aujjobba
#90242
üzenetére
A több rétegű nyáknak akkor van jelentősége (túl a triviális sok összekötés nem fér el eseten), ha a jeleknek van nagyfrekis komponense (digitális jel esetén a rise/fall time nagyon pici ns/ps) vagyon nagyon jó elválasztást akarsz zaj szempontból (ilyenkor a szélső rétegek a föld/táp és ha van akkor a digit/analóg táp is külön réteg stb.).
Kb. 50-100Mhz felett már több réteget szokás használni ill. a több rétegnek 20+dB zaj előnye is lehet (réteg mennyiségtől függően több).
Nem tudom mi ez a cucc, de saccra nem úgy tűnik mintha számítana... -
-
#90217
Dr. Szilikát
őstag
aujjobba
#90216
Dr. Szilikát
őstag
válasz
aujjobba
#90216
üzenetére
Rászoktam én is, ha nem is minden esetben (más esetben multiméter). Valójában zseniális, az "én időmben" még nem voltak ilyen trükkös dolgok, hogy mutatok neki egy ismeretlen valamit és máris dobja, lábkiosztással együtt, hogy mi ez.
Ettől függetlenül lehetnek gondok, amikor egy megégett és szakadt ellenállást kell visszafejteni. Itt már a színek is torzulnak, ugyanakkor segíthet a rutin, ha látjuk, hogy milyen áramkör és feltételezhetően mi való oda. Sok esetben védelmi funkció, vagy valami előtét stb., ami túlfeszültség miatt száll el, de akkor az okot is hárítani kell.
Itt a kérdést valószínűleg más is motiválta, az ember szereti tudni a dolgok okát / működését.
-
lanszelot
addikt
válasz
aujjobba
#90210
üzenetére
Először is köszönöm szépen a válaszokat mindenkinek

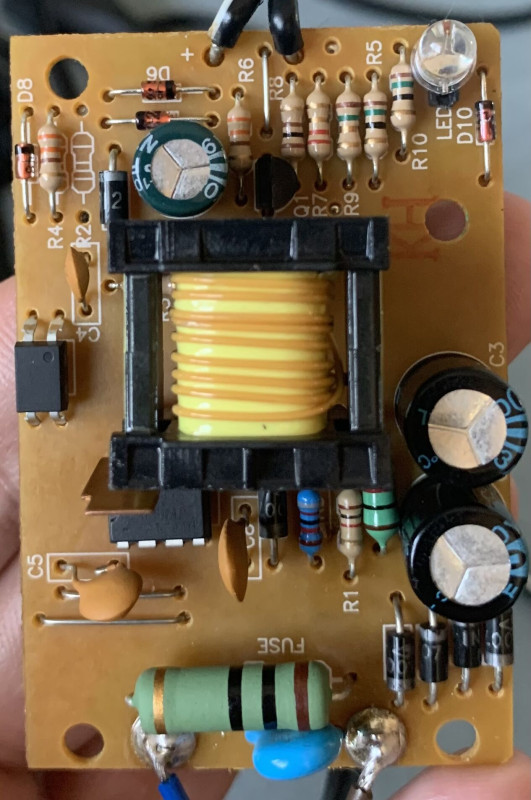

Itt a piros és a lila egymás mellett, ugyanabból a dobozból.
A piros egyértelműen piros.
Ezért néztem liláknak. És a narancs is más mint a többin.
Az is látszik a képen.
Csak azon az egyen más.
A scanner -es app érdekelne. Beírós nekem is van.
-
#90149
tordaitibi
veterán
aujjobba
#90141
válasz
aujjobba
#90141
üzenetére

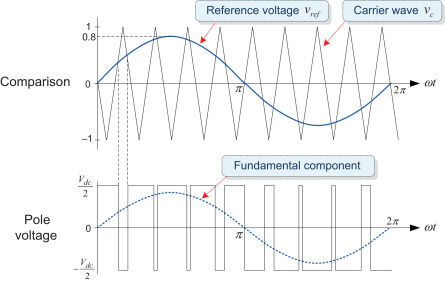

A mai inverterek a trafónélküli megoldást követik +induktivitás a kimeneten.
Dc-DC inverter, puffer, 330V (vagy több, 400 de ekkor a vezérlő PWM -nek tudnia kell ezt lekezelni) és híd a kimeneten amit vezérel a pwm.
Amúgy mivel gyártanál pl. 24 voltból 330V DC-t?
Még diskurálnék veled több mindenről mert nálam is tervbe lenne véve egy hasonló csak 3,2kW inverter, ami akadályoz hogy
teljesen tök vagyok ehhez
nincs se szkópom se semmi célműszerem ezekhez anélkül meg eléggé hamvába holt. -
Reggie0
félisten
válasz
aujjobba
#90122
üzenetére
A bemeneti-kimeneti impedanciat is a valtakozo helyettesitokepbol szamolod ki.
"Kis feszültségű AC motort miben lehet találni elfekvőben levő kibelezhető régi háztartási eszközök közül?"
Hajszarito, bar tipusfuggo lehet, hogy mennyire kicsi a feszultsege, a futoellenallasokkal eloferdul, hogy sorbakotik. -
#90099
tordaitibi
veterán
aujjobba
#90077
-
Reggie0
félisten
válasz
aujjobba
#90077
üzenetére
A kondenzatorokkal parhuzamosan kotni kell ellenallasokat is, hogy valami vezerelje a feszultseget. Foleg, ha nem lesz teljesen szimmetrikus a ket oldal arama, akkor ennek megfeleloen kell megvalasztani az ellenallasok erteket.
A szinusz akkor lesz meg, ha lesz valamilyen induktiv terheles, ezek a kapcsolasok pont azt hasznaljak ki, hogy a motorok induktivak.
Terheles nelkul hiaba kapcsol ki a felso oldal, ugy igazan nem lesz miert visszaesnie a kimeneten a feszultsegnek, amik be nem kapcsol az also oldal, mig induktiv terhelesnel az aram tovabbra is folyik(az nem szakithato meg). -
#90088
Dr. Szilikát
őstag
aujjobba
#90087
Dr. Szilikát
őstag
válasz
aujjobba
#90087
üzenetére
Rá kell terhelni, nyitott kimenetnél nincs meg az áram, ami a kondenzátorokat egyensúlyba hozhatná, csak úgy beáll valahogy a feszültségosztás, ahogy éppen a sikerül, a belső szivárgóáram alapján.
További gond, hogy terhelés nélkül a MOSFET is csak "levegőbe" kapcsol, szórt kapacitásokra stb.
-
#90084
Dr. Szilikát
őstag
aujjobba
#90083
-
Tankblock
aktív tag
válasz
aujjobba
#90080
üzenetére
jobb oldal teteje, tekercsek közös vége.... Ha jól sejtem az ott egy trafóra utal.
Szóval meg kellene keresni a tekercsek részt is.El tudom képzelni,hogy ez a megoldás is működik, a lényeg h kellene egy trafó, különben nem fog működni.
Szerk:
Revidálom magam ez nem egy BLDC motor meghajtó? Merk akkor a motor lesz a tekercs... -
-
lanszelot
addikt
válasz
aujjobba
#90001
üzenetére
Ez 1.5V elemekhez van.
A végén ott van készen.
AA elemet tud csak bele tenni 1db-ot.
Azért készítem el, mert egyszerű és terhelés alatti értéket is mutat.
Elegem van, hogy multimeterrel kimérem 1.6V és még se működik.
Nem értek az elektronikához, így össze rakni nem tudok még ilyet se. -
#90003
tordaitibi
veterán
aujjobba
#90001
-
#89974
Dr. Szilikát
őstag
aujjobba
#89972
Dr. Szilikát
őstag
válasz
aujjobba
#89972
üzenetére
Mivel a kapacitás csak 220 μF, az adott kapcsolófrekvencián tud érvényesülni, azaz kis impedanciát (kapacitív reaktanciát) képezni. A kapcsolás nem is tiszta szinuszt generál, hanem ilyesmi lehet, gondolom:
https://www.google.com/images?q=pwm+sinusoidal+waveform

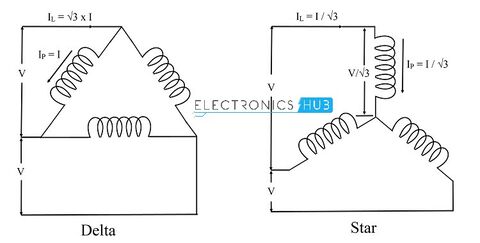

Így DC sem nyerhető ki közvetlenül, legfeljebb PWM, majd szűrés útján. Más lenne a helyzet, ha egy 3 fázisú motort kellene meghajtani, ami nem igényel nullapontot egyáltalán:
-
#89973
tordaitibi
veterán
aujjobba
#89972
válasz
aujjobba
#89972
üzenetére
Igen tudsz akár 50voltot is.
Így képzeld el, ha a kitöltési tényezőt változtatod a szinusz csúcsértéke is változik.
Ez nagyon durva példa a képen. a megértés miatt, a vakóságban 20-50kHz a moduláció azaza kész szinuszjel torzítása 1-3% körüli.
ezt ohmos fogyasztónak tökmindegy, motorikus/induktívon meg amúgy kisimul a 20kHz is.
DC-t így nem lehet ahogyan te gondolod.
A bemenet egy fizikai kapcsoló lesz (sportlövő gyakorló pisztoly készül, a digitális céltáblát már megcsináltam hozzá, az egyszerűbb volt
![;]](http://cdn.rios.hu/dl/s/v1.gif)
. Remélem azért tudok majd valamit alkotni és mérni.
Új hozzászólás Aktív témák
Hirdetés
ekkold
Állásajánlatok
Cég: FOTC
Város: Budapest
