Új hozzászólás Aktív témák
-
Tomika86
senior tag
Sziasztok
Siemens s7-300-at szeretnék hőfokszabályozásra befogni.
Van analóg bemenetes kartyám amire Pt100as köthető illetve van HMI is a rendszerben.
A fűtőtestek Omron 1fázisú szilárdtest relékkel vannak használva, de a jelenlegi hőfokszabályozók kifutó típusúak (Eurotherm), ezért gondoltam a plc-s PID szabályozásra.Ha FB58 blokkot használnék akkor azzal direktbe kapcsolgathatom a plc egyik digitális kimenetét amire a szilardtest rele van kötve?
Köszönöm
-
mcwizard
tag
-
ratkaics
senior tag
Sziasztok!
Lenne egy olyan feladatom, hogy S7 318-2-es CPU-val kellene fogadnom egy 20Hz-es potenciálmentes impulzust és az impulzusokat folyamatosan számolni (sűrített levegő mennyiség mérés).
Létezik ilyen impulzus számlálásra konkrét modul? Ha igen, akkor melyik az. Ha nem, akkor hogyan lehet ezt jól megcsinálni?Nagyon köszönöm előre is mindenki segítségét!
Csaba
-
mcwizard
tag
Sziasztok!
Érdeklődnék, hogy másnál is produkált-e hasonló jelenségeket a Simatic Manager, vagy csak engem tisztelnek meg ennyire a bugok?
- Telepítettem a v5.6-ot, és azóta nem tudok a nem aktuális HWConfig-gal Online-ba menni. Mikor kiírja, hogy nem aktuális és azt a lehetőséget választom Upload, akkor azt a hibát dobja a Windows, hogy "az S7 működésében hiba lépett fel és leállt". Ha egy állomásról teljes Upload-ot akarok csinálni, akkor is ez a hiba fogad. Néhány ismerőst kérdeztem már róla, aki használja a programot, de nem találkoztak még vele, de nekem 4 gépből mind a 4 produkálta.
- Telepítettem a hotfix 5-öt. Ez orvosolta szerencsére a hibát.
- Nemrégiben telepítettem a V5.6 SP1-et (STEP7_PROFESSIONAL_2017_SR1). Na azóta meg license hibát dob a license manager, ha egyszerre próbálom használni a TIA Portalt és a Simatic Managert. Külön-külön nincs baj, de ha valamelyik szoftver futtatása közben elindítom a másikat, akkor jön a hiba. Ettől függetlenül működik mindkettő párhuzamosan, de dobálja a license hibát. SP1 előtt nem volt ilyen baj.Igazából csak kíváncsi vagyok, hogy másnál is vannak-e ilyen jelenségek, vagy csak én vagyok ilyen szerencsétlen.
Üdv,
-
Tomika86
senior tag
Sziasztok!
WinCC flexible 2008 receptes kérdésem lenne.
Össze van állítva a recept minden eleme, be van állítva egy belső TAG string típusra, ebben van a datarecord neve (recept csak egy van, azt nem kezelem).
Kettő kérdésem lenne:
- Ha kiválasztom a megfelelőt és rányomok a PLC-be küldésre, csak ekkor legyen a neve a fenti TAG-ben, most jelenleg kiválasztom és egyből azt jelzi a főképernyőn egy kimeneti mező.- Illetve ha egy a fentit megcsinálom, akkor a gép teljes áramtalanítás és bekapcsolása után az a név jelenjen meg ami be van töltve a PLC-be (kikapcsolás elött). RT-ben üres mező van a felső kiválasztásnál és minden elem mellett 0 van. Vagy ha élesben működik a panelben a project akkor nem így van?
Köszönöm
-
Tomika86
senior tag
Sziasztok!
TIA Portal V15-be raktam át egy WinCC flexible 2008 projectet, az oka hogy jobb és olcsóbb panelek vannak(jobb grafikával). STEP7 v5.6-al indítom a szimulációt, download-al rátöltöm a projectet, TIA portalban pedig indítom a HMI szimulációt.
Pár kérdésem akadt:
- Minden TAG 100ms-re van állítva, mégis van ami egyből megjelenik, van ami akár 1 perc után. Amikor a VAT táblában módosítom az értékét egy változónak.
- Vannak belső TAG-ek, amiket képlettel számoltatok át a PLC-n lévő DB-be, na ezeknek az értékét nem látom egyáltalán.
- Hogyan tudok Enable Objects funkciót az új V15-ben? Gyári gép és csak Tia Portal V15 Basic, ha ettől függene.Köszönöm!
-
Miertvansote
tag
válasz
Miertvansote
#7473
üzenetére
Sziasztok!
Nemrég írtam erről a töltögetős progiról, most végre eljutottam oda hogy foglalkozzak vele.
Leírom, hogy hogy szeretném hogy működjön a program meg hogy mit csináltam, légyszi ellenőrizzétek le. Köszi.Ha elindul a töltés, akkor az mentse el az aktuális szintet. Utána a töltés közben figyeljük hogy mennyi impulzust kapunk (literenként egyet.) Ha 50 et elértük akkor, egy másik tagbe el kell tárolni az aktuális szintet. Ekkor rögtön össze kell hasonlítani, hogy mekkora az eltérés, ha kisebb mint 100 akkorhiba van, ha nagyobb vagy egyenlő mint 100 akkor rendben van. Ha rendben van akkor resetelje, a folyásszámlálót és közben írja felül a kezdeti szint értékét az éppen aktuális értékre. Majd minden ismétlődik amíg tart a töltés. A szintérzékelő fordítva mér ugye ha emelkedik a szint akkor csökken a raw érték.
Itt hátha jobb minőségben látjátok
Üdv.
-
Szirty
őstag
válasz
miclucky
#7488
üzenetére
"már megint ismeretlen vizekre tévedtem"
Ilyen ez a szekér.
Nekem az jut eszembe amikor egy Lenze vonalkód olvasóval hozott össze a sors. Konfigolni kellett.
Van rajta egy USB csatlakozás.
A hozzá adott szoftver USB drivere megvalósít egy virtuális soros porot a PC-n.
A virtuális soros portra ráül egy virtuális NIC (hálózati adapter) aminek lesz egy "légből kapott" IP címe (amit mint később kiderült nem érdemes piszkálni).
A virtuális COM porton működő virtuális hálózati adapteren keresztül egy TELNET kapcsolatot hoz létre a vonalkód olvasóval.
Tehát kvázi parancssoros szöveges parancsokkal lehet vezérelni.
De erre felépítettek egy grafikus szoftvert, ami egy Web szervert telepít, ami kiadja a Telnet parancsokat.
Így böngészőn keresztül konfigolható (már ha minden taktra összejön).Szerintem ilyen az amikor friss diplomás Linux kockák fejlesztenek multinak.
-
miclucky
tag
válasz
miclucky
#7487
üzenetére
no, mivel annyira bántott ez a dolog, hogy...
1. Twincat v2 hiba nélküli install, végül x86 WinXP(win virtual PC) lett a befutó (64-bitet a legfrissebb letölthető verzió nem támogatja)
2. user manual , AMS router-nél kell beállítani(Twincat/sys/properties) egy remote computer-t, mely AMS Net ID-je a PLC-ről leolvasható(default:1.1.1.1.1.1),Adrdress: COMx:baudr,p....stb., Transoprt: COM-PORT) és Heureka.
(már megint ismeretlen vizekre tévedtem
) -
miclucky
tag
sziasztok,
Beckhoff BX8000-es(RS232 csatlakozás only) plc-re szeretném rátölteni a projektet(szerencsére megvan), TWINCAT2, a plc rész OK, mivel lehet választani com portot, de mivel egy "kocka" programozta ezért rá kell töltenem az IO konfigot is.
Na itt a probléma, system managerben a target -nél van a local (ami a pc-m) és nincs com-port viszont van
search ethernet!?!?
Arra gondoltam, hogy egy TwinCAT "mániákus" alapból mondja nekem, hogy te kis hüle, hát odakattinccsáüdv
Lucky
(feltelepítem egy másik gépre a twincatot, mert a system startra kattintva hibát dob a regisztrációra...30 napos verzió, Beckhoff szerint a regisztráció ok, az ő javaslatuk "kis" idő elteltével az volt, hogy csináljak egy új temporary BX projektet....és utána már benne lesz a választhatók listájában, nem lett benne
) -
Szirty
őstag
válasz
GaborNL
#7482
üzenetére
A program neve ProSave amivel a panel "programját le tudod menteni és másikra átrakni.
Innen pl. letöltheted de regisztrációhoz kötött.
Továbbá a ProSave programot tartalmazza a ProTool és a WinCC Flexible szoftver is ha esetleg ilyen van valamelyik gépre telepítve akkor ProSave is van.
Lényeges hogy a ProSave csak egy image-et ment le, vagyis nem szerkeszthető, és csak ugyanolyan panelre lehet visszarakni mint amilyenről le lett mentve.
-
GaborNL
újonc
Sziasztok
Volna egy kérésem. Van egy üveg töltő automatám és az erintő képernyője nem müködik.
simatec Touch TP600Vettem egy másikat de ezen nincs rajta a program. Hogyan tudnam milyen programmal egyikről a másikra átmásolni?
Előre is köszönöm a válaszokat. Esetleg azt is kérdezném honnan tudom beszerezni a programot.
Gabor
-
Szirty
őstag
válasz
Tomika86
#7476
üzenetére
Szia Tomika86!
Valóban WinCC-ről van szó és nem WinCC Flexible-ről?
A kettő teljesen más én meg nem szeretek üres köröket futni, de most feltételezem (megint) hogy WccF.Tedd a következőket:
Nyisd meg azt a screent amelyik csak a kulccsal nyitható meg.
A screen Visibility tulajdonságánál add meg hogy a screen csak akkor legyen látható ha az I4.0=1 (Object state: visible, Range from:1 to: 1 Type: integer)
Utána tegyél le egy szöveget ennek a screennek a közepére: "Csak programozó kulccsal elérhető". A szöveg hátterét válaszd átlátszatlanra, adj neki valami színt, esetleg keretet is, a méretezését kapcsold kézire (properties Layout auto sizing, pipa ki).
Lényeg hogy takarja el az egész képet vagy legalábbis azt a részét ahol vezérlő elemek vannak. Érdemes ezt a szöveget egy másik rétegre tenni amit kikapcsolsz, hogy szerkesztéskor ne zavarjon (a rétegek ki és bekapcsolása a runtime megjelenítésére nincs hatással).
Ezután válaszd ki ezt a szöveget és animation / visibility-nél állítsd be hogy akkor legyen látható ha I4.0=0 (Object state: hidden, Range from:1 to: 1, Type: integer).A fenti dolog hatása a következő:
Ha I4.0= false és a HMI arra a képre akar váltani amihez kell az I4.0, akkor nem vált át (egy rendszer üzenetben szól is).
Ha az I4.0 aktív és átváltottak a védett képre, de ekkor megszűnik az I4.0 akkor a védett kép a kijelzőn marad, de eltakarja a rajta levő dolgokat a fenti felirat. -
Tomika86
senior tag
Sziasztok!
Winccben hogyan tudom megoldani a következőt plc programmódosítás nélkül?
Van egy képernyő ahol menüpontok vannak amik másik oldalakra visznek.
Van egy programozó kulcs, I4.0 bemenet a Plc.
Mondjuk egy gépparameterek menüpontba csak akkor léphetnek be ha az I4.0 aktív.
Ezt eddig meg is tudtam csinálni hogy nem lehet belépni ha I4.0= 0.
Viszont a kerdésem az lenne hogy hogyan tudom megcsinálni hogy egy üres képernyőn kiírja egy keretbe hogy "programozó kulcs szükséges!"
És ez pár masodpercig kinnt van majd visszaáll a főmenübe ahonnet belépni akartam.Ha a programozó kulcs el van fordítva akkor pedig simán belép.
Köszönöm
-
Miertvansote
tag
válasz
byte-by
#7474
üzenetére
Hello
Kérdéseidre válaszolva,
AB plc RSlogix5000.
Áramlásmérő jele: 4-20mA
Pontosabban a felső és alsó limitpárt kell emelni, minden 50 liter után kb 150 pontal ha 31208 nak vesszük a 20 mA, ez azért kell hogy nem csak az elején meg a folyamata végén legyünk biztosak abban hogy, nincs túl sok vagy kevés folyadék a tartályban, hanem azért is kell, hogy a töltés közben ha elszivárogna, vagy máshonnan is folyna bele akkor azt tudjuk detektálni, remélem érted hogy mit szeretnék így már. Elnézést ha zavarosan fogalmaztam/ok.
-
byte-by
tag
válasz
Miertvansote
#7473
üzenetére
halo
jó lett volna tudni milyen fejlesztő környezet, milyen vezérlő, milyen jelet kapsz az áramlás mérőtől?
ha van áramlásmérő és már az elején tudjuk az aktuális szintet akkor miért kell 50 literenként
ellenőrizni a szintet és miért kell emelgetni 50 literenként a limitet? -
#7473
Miertvansote
tag
Miertvansote
tag
Sziasztok!
Szeretnék, egy programot készíteni, ami figyeli egy gép paraméterének változását.
A következő képen működne: Egy tartály töltésről van szó. Amikor elkezdődik a töltés beleíródik egy tagbe az aktuális vízszint, átunna az átfolyásmérő jelét felhasználva 50 literenként meg kellene vizsgálni az aktuális vízszintet, megvan pontosan hogy mennyinek kell lennie, de ha bizonyos határok között van az érték már az is megfelel, de ugye 50 literenként fel kell emelni a limitet is és mindig a limit között kell lennie a vízszintnek.Ezt szeretném megcsinálni létra diagramban. Holnap vagy holnapután mutatom hogy mire jutottam. Ha valaki segítene ebben azt szívesen fogadnám köszönöm.
Üdv.
-
moseras
tag
Üdv!

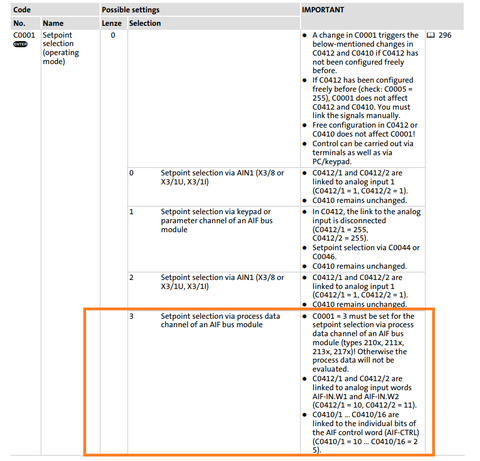

Első kép:
És itt a -> 7.1.1 Setpoint source selection (vigyázz, ez 2133IB, és nem pedig 2131IB, nem tudom, hogy mi a különbség)

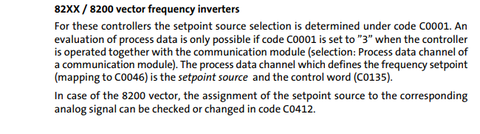

Második kép:
Ebben pedig a 297.-ik oldal (pdf szerinti számozás szerint), ott van szó a C0001 paraméterről.
Imi.
-
Szirty
őstag
válasz
moseras
#7469
üzenetére
Szia moseras!
Köszönöm hogy gugliztál helyettem! Az én kísérleteim zsákutcába futottak. Kb 4 PDF-et töltöttem le (mind eltérő kicsit).
Igen megtaláltam a C001 paramétert is mint setpoint source.
Mindegyik doksiban amit leszedtem ez áll:
Sehol nem volt szó AIF-ról meg 233x modulról
A LECOM-nál dobtam le a szíjat...Ha még kéznél van a link bedobnád ide hogy ezt a PDF-et leszedhessem?
Nagyon köszönöm a segítséget!
-
Szirty
őstag
Sziasztok!
Van valaki aki ismeri a Lenze 8200-as sorozatú frekvenciaváltókat?
Milyen paramétert nézegessek hogy rávegyem arra hogy a setpointot (motor sebességet) ne a 8-as terminálon várja (analóg bemenet) hanem a készülékre rakott EMF2131IB profibus modul határozza azt meg?Jó, tudom hogy google meg RTFM, nézegetem is a doksit, de valahogy nem áll össze a kép.
LECOM modult emleget, ami egy RS232/485 vagy száloptikás komm. modul, meg PID controller setpointot (nekem nem az kell).A probléma előzménye hogy egy ilyen készülék tönkrement, a paraméterei elvesztek, az újat működésre kellene bírni.
-
Patonce
újonc
Sziasztok!
Részben plc-s, részben présgép-szerver problémával fordulnék hozzátok, igazából nem nagyon tudom, hogy hova kellene ilyen kérdéssel fordulnom, szóval inkább leírom a gondomat.
Van egy présgépünk (Tox Pressotechnik préshengerrel), ehhez 2 controller modulunk (CEP400 és EPW400), a gondom pedig az lenne, hogy nem tudom, hogy hogyan tudnám préselés után az adatokat elmenteni egy számítógépre.
A Tox szervert sikerült létrehoznom a számítógépen, viszont sehol sem találom a szerver beállításoknál a PC-n, ahol megtudnám adni, hogy a 2 controller által küldött adatokat hova mentse el..
Aki csinált már esetleg ilyet és tudna ebben segíteni azt nagyon megköszönném!
-
byte-by
tag
válasz
molntomi
#7464
üzenetére
ez egy ingyenes szoftver a festo oldalán le lehet tölteni a frisset.
arra kell figyelni, hogy a CMMP-AS verzióhoz készült plug-in legyen.
abban benne lesz a módosítás lehetősége, felajánlva az M3-as verziót.
úgy ahogy az én verziómban lehet látni.
de, ahogy nézem ez is legördülő meüvel rendelkezik, ha nincs benne az M3-as, akkor töltsd le az újabb szoftvert.
mint, jeleztem az én környezetemben nincs ilyen vagy ehhez hasonló vezérlő, de a szoftvere alapján ez
tűnik logikusnak.talán ez a link használható:
https://www.festo.com/net/hu_hu/SupportPortal/default.aspx?cat=1528&tab=4&s=t#result
-
molntomi
csendes tag
válasz
byte-by
#7459
üzenetére
Nagy nehezen sikerült vele a kapcsolat, és leszedtem a programot, a nagyobb baj csak most jön, mert version száma V1.0.1.3, és itt viszont nem tudom, hogy lehetne a CMMP-AS --- M3 átállni......
Nem szívesen kezdeném beállítani egy új projektbe az adatokat, nem tudom mit állíthatok el sajnos.Itt esetleg tudod, hogy lehetne hardvert váltani??
-
byte-by
tag
válasz
crucified
#7462
üzenetére
halo
érdekes. ezek alapbeállítások, természetesen az IP címet a subnet-maskkal együtt be kell írni, így kap az ethernet modul IP címet.
de van olyan gépünk ami Auto (dinamic) vagy IP adress table beállítással működik és megy az NB-vel sőt NV-vel is.
de azért írtam, hogy nem tudom miért nem rakja ki a switchet.
megint tanultunk valamit. -
crucified
tag
válasz
byte-by
#7455
üzenetére
Szia, köszönöm. Végül a PLC és HMI kommunikációja között volt a gond, Omron-os kollégák segítettek. A Cx-Programmer Built-in Ethernet fülön belül a FINS/UDP Setting-ben kell beállítani a Conversion-t Combine-ra és az IP Address Table-ben is hozzá kell adni az IP címet. Onnantól kitesz bármit a képernyőre és tudom a W biteket állítani, mivel kommunikál egymással a PLC és a HMI Ethernet-en keresztül.
De nagyon köszönöm a segítséget.
Üdv
-
byte-by
tag
válasz
molntomi
#7460
üzenetére
halo
én nem tudok online menni, de gondolom ha kapcsolódsz akkor letölti a paramétereket.
a kapcsolat beállításait én nem tudom, nincs ilyen vezérlőm, erre nem tudok pontos választ adni.
de feltételezem ez a saját programjával nem okozhat nagy gondot. a letöltött paramétereket el lehet menteni, majd módosítani és rátölteni az új vezérlőre.érdemes egyébként a súgóját használni, ott esetleg található információ erről.
én ezt találtam, alatta gugli fordítóval.Establishing an online connection
Establish an online connection. The "Synchronize project and device data" dialog box is displayed. Select "Upload" (the only possible action). This copies all data from the motor controller into your FCT project.If a password has been assigned, you must enter it before you can change parameters in the motor controller.
Carrying out necessary steps
You can carry out all necessary parameterisation and optimisation steps if there is an online connection (discernible by the green online symbol in the toolbar).Online kapcsolat létrehozása
Online kapcsolat létrehozása. Megjelenik a "Projekt és eszközadatok szinkronizálása" párbeszédpanel. Válassza a "Feltöltés" lehetőséget (az egyetlen lehetséges művelet). Ez az összes adatot átmásolja a motorvezérlőből az FCT projektbe.Ha jelszót adtak hozzá, meg kell adnia, mielőtt megváltoztathatja a motorvezérlő paramétereit.
Végezze el a szükséges lépéseket
Az összes szükséges paraméterezési és optimalizálási lépést végrehajthatja, ha van egy online kapcsolat (az eszköztáron látható a zöld online szimbólum). -
byte-by
tag
válasz
molntomi
#7458
üzenetére
halo
nagyon én sem használtam,de nem vészes a dolog.
maga a programmal (festo FCT) el lehet menteni az eredeti verziót.
ugyanúgy megnyitva rá lehet tölteni az újra.de! előtte a projekt fában a " Configuration" alatt, ahol a "Drive Configuration " van, ott ki kell cserélni a
controllert az M3-ra.
itt egyszerre megtalálható a kontroller a motor és a tengely típusa is.nem okoz majd problémát kicserélni, mert a 3A váltótípusa a 3A-M3 és alapból fel fogja ajánlani.
lásd fotó.vigyázz, mensd el máshova is az eredetit, mert visza alakítani nem sima ügy, ha probléma van.
azért mégegyszer hozzáteszem, én sem vagyok túl járatos benne.
érdemes egyébként a festo-nál megejteni egy telefont , ha bizonytalan vagy.
-
molntomi
csendes tag
Sziasztok!
Nem teljesen PLC-s kérdéssel fordulnék hozzátok, de hátha valaki foglalkozott már vele.
Van egy S7 IM151-7 CPU típusú PLC és Profibus-on csatlakozik hozzá 3 servo vezérlő.Vezérlők: Festo Motorcontroller CMMP-AS-C2-3A (550041) típusúak.
Na a probléma a következő ebből az egyik teljesen elfüstölt, de semmi baj megrendelve egy másik vezérlő a követő verziója (CMMP-AS-C2-3A-M3).
Szerencse, hogy a háromból 2 vezérlő ugyanazt hajtja végre.
Viszont az adatokat, pozíciókat a meglévő még jó vezérlőből ki kellene menteni, de a Festo Configuration Tool FCT programot még nem használtam, van-e itt esetleg olyan aki már bűvészkedett vele?A kérdéseim hozzá:
- Online módban letudom tölteni úgy is az adatokat, hogy nem configurálom az eszközt, hanem ezt a program elvégzi magától?
- Ha csinálnék egy backup-ot (nem tudom lehet-e) , azt rátölthetném az új vezérlőre?Előre is köszönöm hogyha valaki tud segíteni!
Addig persze kutatok én is utána. míg meg nem jön a vezérlő.
-
byte-by
tag
válasz
crucified
#7454
üzenetére
halo
ha bit switch-et akarsz kirakni , akkor szét lehet választani a read és a write oldalt.
kapcsold ki a " Make Read Adress and Write Adress the Same " opciót, mert így csak a read oldalt tudod szerkeszteni, automatikusan ezt írja be a write oldalnak is, az OK után.ezután már adhatsz a write oldalnak is külön címet.
mivel bit switch-ben gondolkozol, javaslom a momentary kapcsolást a "Bit Switch" fül alatt, mert jobb ha a hmi nem tartja a bitet, ezt old meg a plc-ben, és lehet figyelni egy segéd bitet, hogy be van-e kapcsolva vagy nem.vagy használj bit buttont, bár ebben az esetben külön kell megvalósítani a figyelést.
nem tudom miért nem jelent meg a switch. ha behúzod a felületre akkor megjelenik a beállítás, ha minden oké, akkor előbb a helye jelenik meg és kattintás után az elem. utána még alakíthatod.
-
crucified
tag
Sziasztok, adott egy Omron NB7W-TW01B HMI és egy Omron CP1L-E PLC. LAN-on keresztül kapcsolódnak egymáshoz (kep_1.jpg , kep_2.jpg , kep_3.jpg).
Egy bit switch-et szeretnék elhelyezni a HMI-n, ami a PLC egyik bitjét (W200.01) kapcsolja. Amennyiben a W_bitet választom az NB designerben (kep_wb.jpg), úgy meg sem jelenik a HMI-n a bit kapcsoló és kommunikációs hibaüzenetet ír ki (kep_4.jpg). Amennyiben a HMI Local Bit-et (kep_lb.jpg) választom az NB designeren belül, úgy megjelenik a HMI-n és alternate módban tudom kapcsolni, természetesen nincs kommunikációs hibaüzenet sem. De ez ugye a HMI local bitet kapcsolja, nem a PLC W_bitet.
Abban az esetben is minden rendben a HMI és a PLC között, ha nem hivatkozok a W200.01-es (vagy akármelyik PLC W bit-re). Minden esetben lefordít mindent, tehát hibaüzenet sincs.
Mit csinálok rosszul?
Köszönöm
-
#7453
Linem
senior tag
kenyocsaba23
#7450
Linem
senior tag
válasz
kenyocsaba23
#7450
üzenetére
A munkáltatók elfogadják megszerzett tudásnak ezt a tanfolyamot is jelentkezésnél, de részükről nem ez fog dönteni, hanem a megszerzett gyakorlat, tapasztalat, tudás. A PLC programozáshoz szükség van elektronikai oldalra és automatikai, esetleg mechatronikai tudásra is.
Én elvégeztem egy ilyen PLC tanfolyamot, utána elektronikait és automatikait is. Sajnos tudásban nem sokat érnek ezek a tanfolyamok, mert csak az alapokat tanítják meg 10 hónap alatt. Úgy értem, hogy ezzel a tudással élesben elvérzel.
A szorgalom hasznos, de magadtól csak tapasztalat árán tudsz tanulni. Egy ilyen szakmához pedig sok-sok év tapasztalat szükséges. Tehát hosszú az út a célod eléréséhez. A legjobb, ha van esélyed segédkezni, tanulgatni egy tapasztalt PLC programozó mellett. Viszont ez azt jelenti, hogy a munkáltatódnak türelmesnek kell lennie évekig a tudásod megszerzéséig, miközben felvehetne tapasztalt programozót is a helyedre. A másik probléma a szakmai féltékenység, amit személyesen is tapasztaltam. Ritka az olyan programozó, aki az évek alatt megszerzett tapasztalatát átadja önzetlenül. Szóval nehéz a válasz. Neked kell eldönteni, hogy a cégednél a körülményekhez képest érdemes-e belekezdened. -
spkkill
tag
válasz
kenyocsaba23
#7450
üzenetére
Szia!
A szorgalom nagyon fontos,de véleményem szerint a jó villamos alapok is fontosak.
Én nem jártam ilyen tanfolyamra,de túl jókat nem halottam róla. Papírt megkapod,de csak felületesen tanítják a dolgokat,létrában programoznak,pedig ennél sokkal többre lenne idejük. Találkoztam pár ilyen emberrel,ők mind csak a létrát értették. A munkáltató a papíroddal nem sokra megy,de ha látják,hogy tudás is van mögötte akkor tiéd a pálya. Nálunk például van tesztírás és programozási feladat ami kiszűri,hogy valóban érted-e. A Siemens tanfolyamok nagyok jók,főleg ha ismered és előtte tanulmányozod is,viszont csak oklevelet ad és elég drága.
Olvass,olvass,gyakorolj,olvass. -
#7451
lappy
őstag
kenyocsaba23
#7450
lappy
őstag
válasz
kenyocsaba23
#7450
üzenetére
Mivel államilag elismert tanfolyam így el kell hogy ismerje mindenki. Na most hogy mit fogsz benne megtanulni az csak az oktatón múlik.
Ha van lehetőséged gyakorlati helyre akkor inkább kérdezd meg ott hogy x hónap múlva van e lehetőséged hogy ilyen jellegű körben foglalkoztatnának-e. -
#7450
kenyocsaba23
tag
kenyocsaba23
tag
Sziasztok! Az lenne a kérdésem, hogy rengeteg szorgalommal + egy OKTÁV-os tanfolyammal tudnék valamire menni ezen a területen?
Mióta PLC gépek között dolgozom tudom, hogy ezek javításával építésével programozásával szeretnék foglalkozni.
Nagyon megtetszett a "gyári" légkör.
Esélyem is lenne a tanfolyam indulása után egyből a jelenlegi melóhelyemen gyakorlatra járni.
Viszont aggódom 10 hónap az egész...
A munkáltatók komolyan veszik ezt az oktatásit? Elfogok tudni vele helyezkedni? -
Szirty
őstag
válasz
ratkaics
#7445
üzenetére
Szia!
Kérdés mit tekintesz "fizikai" ki és bemenetnek. Pl. egy terepi buszos frekvenciaváltó az? És ha igen hány ki és bemenetnek tekinted? Több I/O címet is elfoglal.
Szóval a hardver konfigban kérj address overview-ot (CtrlU). Az kilistázza az összes lefoglalt címet tételesen és kiírja mi melyikhez tartozik:
Nyomtatásban is kérheted, akkor ilyet kapsz:
-
Szirty
őstag
válasz
crucified
#7436
üzenetére
Szia!
A profibusz mindkét végén a lezárást ON-ba kell kapcsolni és az összes többi csatlakozónál ahol két kábel megy bele pedig OFF-ra.
Mindig!Ha csak lezárás nélkül hajlandó menni, akkor a csatlakozó rosszul van bekötve.
Ha így működik, akkor sem jó így, Időzített bomba. Gigantikusat lehet szívni (üzembiztonság terén) rosszul lezárt profibusszal. -
spkkill
tag
válasz
crucified
#7434
üzenetére
Üdv!
Gondolom 840D_SL.
Megnézheted még a CPU diagnózist,esetleg a hardware konfigot online.De a bus többi eszköze közül látnod kellene,hogy melyiken világít még BF led.400552 Fault on DP bus
Definitions: Error detected on I/O bus
Reaction: Alarm display.
Remedy: Check I/Os, rectify I/O fault
Program Continuation:
Internal -
crucified
tag
Sziasztok, adott egy Sinumerik 840D konfiguráció. Az NCU-n a LED 6-ot jelez, tehát rendben van. Az SF LED piros, a DP1 LED pirosan villog. A HMI 400552-es Fault on DP bus üzenetet ír, ami egy I/O eszköz hibára utal.
Hol tudom megnézni a topológiában, hogy melyikkel van gondja?
Gondolom Profibus-on csatlakozom, bemegyek a hardware konfigurációba és ott megnézem a Faulty modules-ban, hogy melyikkel van gondja? Vagy máshol tudom ezt megnézni ( FB 125 ) ?
Köszönettel
-
miclucky
tag
válasz
byte-by
#7432
üzenetére
hali,
1. nem elképzelhető, a unit szám az unit szám
(a node meg a uniton belüli eszközszám)
2. azokat bíza lehet tekergetni jobbra-balra ... júzer manu szerint sem szükséges megegyezni a node számának az ip cím végével(for exampléban is ip vége 101- node 1, cj2m-nél igen.De sajnos utólag kiderült , hogy amit a Unit error log-ja írt az nem az NS-runtime-ra vonatkozott , hanem a laptopomra, cx-programmer generálta a loggolt hibát. Vagyis a lassú kapcsolatra továbbra sincs racionális magyarázatom.(lehet vmi belső mem.területen fény derülne a node 15 ütközés/vagy akármire, de jelenleg nem igazán vagyon időm erre...talán egyszer..)
üdv
lucky -
byte-by
tag
válasz
miclucky
#7431
üzenetére
hi
elképzelhető, hogy amit Te node-nak mondasz az az unit szám?
és mi a helyzet az ETN-21 hexa tekerő kapcsolójának beállításával?három ilyen vany rajta, egy felűl az unit számnak: pl.1(ennek helyes beállítása nélkűl nem is működne , ez biztos jó)
kettő egymás mellett alatta, a hexa node számnak. pl. 192.168.10.21 = első :1 második:5 (hexa)
ez a node száma.az IP protokollal kapcsolatban: az ETN-21 nem tudja az Eternet IP-t (az EIP-21 tudja, hasonló van beépítve a CJ2-be) , sima Eterneten vagy Eternet (FINS/TCP)-n keresztűl lehet.
-
miclucky
tag
válasz
byte-by
#7428
üzenetére
hi,
ezt nem teljesen értem, amit írsz... milyen hw config?IO table-ra gondolsz vagy cx-integrator-ra?
CJ1M cpu+ etn21 , ip:x.x.x.21 node:1 (ez teljesen OK), conversion:ip address table, mivel a router table 0.0.0.0 + átjáró van megadva, így ez az eszköz kb.mindenkivel dumcsizik ,aki igényli ezt.
FINS network, csak HMI kommunikációk. A sor működtetése DeviceNet-en történik(le lehet kérdezni milyen node-ok vannak rajta, de ez egy másik hálózat).
FINS network-ről nem tudtam lekérdezni kik lógnak rajta. Le lehet???
(CJ2M ethernet/IP alapú prot.használ, ott simán le lehet kérni.) -
byte-by
tag
-
byte-by
tag
válasz
miclucky
#7427
üzenetére
halo
a hardwer configban meg lehet nézni milyen node-ok vannak.
az etn-21-nek is van. vigyázni kell, mert az ETN-21-nek(de az EIP-21-nek is) a node-száma az IP cím vége.
ráadásul a kis HEXA tekerő kapcsolókkal is be kell állítani a pontos node-számot, különben hibát jelez.
(pirosan villog) ez akkor is előfordulhat, ha a conversation auto mod-ban van IP Table helyett.
egyébként maga a plc-vezérlés akkor is működik, de hálózati hibák jelentkezhetnek. pl. adatgyűjtés esetén. -
miclucky
tag
válasz
miclucky
#7425
üzenetére
hali,
az ETN21-es kártya szerencsére rögzítette a hibát; Error107 Remote node not in network (send
failed)....
A sorhoz tartozó taccsok Node 10-14, ezért lett Node15 az NS-runtime, amikor ezt megváltoztattam "bármire"(Node16 vagy IP cím vége) a kommunikáció hibátlanul műxik.
Valószínűleg a CX-Designer tesztfunkciója a Node-számmal trükközik, hiszen azonos Node-számú eszközzel is képes működni párhuzamosan .... bár jelen esetben nem volt másik Node15 vagy egyszerűen csak nem értek hozzá
üdv
Alllucky
-
crucified
tag
válasz
byte-by
#7423
üzenetére
Szia, köszönöm.
Természetesen kétszer feltöltöttem és az egyiket eltettem mint eredeti, a másikban módosítottam. Igazából ott akadtam meg, hogy a vg alkönyvtárban lévő az egyik fájlnév miatt ( "Főkép2.vg" - gondolom a hosszú "ő" zavarja) a Compile hibát ír ki az adott fájlnévre és nem készíti el a .pkg kiterjesztést amit után le tudok tölteni. Fogalmam sincs, hogyan kerülhetett a HMI-re így, ha utána hibát ír ki feltöltés és fordítás után. Amennyiben átnevezem a fájlt ( Fokep2.vg ) úgy megcsinálja a fordítást - compile - és le is tudnám tölteni - élesben még nem próbáltam -, de akkor mi törtenhet az ominózus fájlnév miatt?
Köszönöm
-
miclucky
tag
sziasztok,
Omron NS-Runtime adatcsere probléma....hátha Vki találkozott már vele.
A probléma: pár sec.után megszűnik az adatcserebere a PLC-vel(CJ1,ethernet), majd kis idő elteltével újra ok,periodikusan ismétlődik(csak kijelzés esetén ez nem lenne probléma, de sajna itt beavatkozó szervek is lesznek).
A rendszerben még van pár NS8, amiknél minden ok.
Win7,win10 u.a. problem.
A dologban a legérdekesebb, hogy a CX-Designer testtool-ban futtatva a projektet(CX-Des.runtime-ja, amely ránézésre azonos NS-Runtime-mal) ez a probléma nem jelentkezik!!!(ezért is bátorkodtam ezt a szoftvert beszereztetni)
Természetesen már Omron-ék is keresik a megoldást.
Valami más az tuti, csat nem tom mi?!?!
üdv
lucky -
#7424
Szirty
őstag
Árpitallica
#7421
Szirty
őstag
válasz
Árpitallica
#7421
üzenetére
Szia!
Itt nézz szét:
Tartály töltés
Tolópad szimuláció S7-300/400-ra
Fúrógép szimuláció -
crucified
tag
Sziasztok, adott egy Omron CP1L-es PLC és hozzá egy NB HMI. Az NB HMI-ben szeretnék egy Bit lámpát betenni. Feltöltöttem a projectet, elkészítettem a módosítást, lefordítottam, rendben lefut. A HMI programban mindenféle servo pozíciókat is kitesz, amit ugye a PLC tárol. A kérdésem az, hogy nyugodtan visszatölthetem úgy, hogy csak a projectet töltöm le, nem tudok azzal semmit sem elbuszni?
Köszönettel
-
#7421
Árpitallica
csendes tag
Árpitallica
csendes tag
Sziasztok!
Segítséget szeretnék kérni, nagyon kezdő vagyok még plc programozásból! Tesztíráshoz Létradiagrammban kellene nekem papírra írva programoznom egy nagyon alapot (valami nagyon egyszerűt) végálláskapcsolóval! Valaki kép formájában ilyenből egy általános példát(bármilyen feladatot is kapok fel tudjam majd használni az adott példával) ide tudna nekem linkelni? Nagyon sürgős lenne! Előre is köszönöm a segítségeteket! -
Tomika86
senior tag
Sziasztok!
TP277-nél egy oldalon van több beviteli mező.
Hogy tudom a PLC-nek átadni, hogy az adott oldalon melyik mező van kiválasztva?
Area pointernél MW100 van megadva. Az aktuális képernyő száma megvan, de az aktuális mező száma valamiért nem megy.(Pedig elvileg az is benne van az 5 szóban).
[kép]
Nem ezen a képernyőn van lényege, hanem egy olyanon ahol nyugtázni is kell a bevitt adatot.
Egyik MW se változik ha lépegetek a beviteli mezők között. MW102 az aktuális Screen számaKöszönöm!
-
Szirty
őstag
válasz
LejuJay
#7408
üzenetére
Szia!
Hát lesz itt egy kis bonyodalom azért....
Lényeges hogyan vezérli a PLC a frekvenciaváltót. 3 alapvető módon teheti:
- A PLC analóg kimenete be van kötve a frekvenciaváltó analóg bemenetére.
- A PLC és a frekvenciaváltó terepi buszon vagy egyéb adatkommunikációval (RS232, RS422, RS485) kommunikál egymással.
- A PLC digitális kimenetein keresztül a frekvenciaváltó digitális bemeneteire küld jeleket.Nem írtad melyik opció a tied, de tegyük fel hogy az utolsó.
spkkill írta hogy ezt csak be kell állítani a frekiváltón.
Igaz, de részletezném kicsit. Ha jól látom ez egy Siemens Sinamics V20. Egy paraméterben először meg kell határoznod hogy honnan vegye a referenciát a frekiváltó (P0719 Selection of command & frequency setpoint). Ha a fixed frequency-t választod (3) akkor még mindig két lehetőséged van. Eldöntheted hogy több bemenmet bit kombinációja válasszon frekvenciát 16 előre beállított paraméterből, vagy direkt módon egy digitális bemenet aktiválása egy beállított frekit írjon elő.
Ez utóbbi esetben ha egynél több bit aktív, akkor az egyszerre választott referenciák összeadódnak és a motor annyival fog menni. Az előbbi esetben a bitek kombinációja választ, így egynél többet nem lehet választani.A fixed frequency minden választott frekvenciája egy külön paraméterbe írandó (P1001-P1015).
természetesen ehhez a digitális bemenetek funkcióját meghatározó paramétereket is be kell állítani (P701, P702, stb). -
PHM
addikt
Közben kiderült, hogy gyűrű nem lesz, mert 32 eszköz a max.
2 vonal lesz 24-24 szenzorral. Félek, hogy szopóroller lesz a vége...
LOGO!:
Elfelejtettem írni, hogy a fejlesztő rendszerben van "detect" gomb,
csak éppen nem csinál semmit.
Próbáltam switc-en keresztül és közvetlenül a PC-re kötve is. -
PHM
addikt
Igazából az a probléma, hogy az efféle ügyekben abszolút kezdő vagyok.
Elsőre arra gondoltam, hogy 4 eres LYCY (2 csavart érpár) kábelt
használok, és az első és utolsó készülék kábelét kötném a PLC
2 RS-485-ös bemenetére, gyűrű topológiát létrehozva.
A távolságok kb 8-tól 16-18 méterig változnak.
Tartályonként 4 eszközzel, + az oda-vissza távokkal ez már
nekem is nagyon soknak tűnik.
A másik lehetséges út egy, vagy több switch beépítése, ha létezik ilyen.
Sajnos a tartályok közt már nem tudok kapcsolatot létesíteni, mert
bebetonozták a csöveket. -
And
veterán
Ha fizikailag csillag a topológia, akkor muszáj úgy használnod, minden kábelvéget összekötve. Egyébként ez egy roppant szerencsétlen felállás: nálunk is volt abból probléma, hogy - hiába az egészen alacsony, pl. 9600 bps bitsebesség - pár év elteltével elkezdett bizonytalanul működni egy ilyen csillagpontos RS485 (modbus protokollt alkalmazó) hálózat, pedig annak csak feleannyi résztvevője volt, mint nálad, és a kábelhosszak sem voltak óriásiak. A végén kénytelenek voltunk egy felújítás kapcsán rendesen újrakábelezni, soros kialakítással, leágazások nélkül.
Másik kérdéshez: a Logo szoftvere nem képes megtalálni az ismeretlen című állomásokat? Más PLC-k esetén találkoztam olyannal, hogy a program el tudta érni az összes állomást valamilyen broadcast-üzenettel még úgy is, hogy a PC, amely a programot futtatta egészen más címtartományban volt, mint a PLC-k. Komolyabb adatkapcsolatra (fel- és letöltésre) más címtartományból nem volt képes, de arra igen, hogy megtalálja, kilistázza a hálózatra kötött vezérlőket és villogtassa rajta a ledeket. Persze ez a Logo-nál azért frissebb fejlesztés. -
LejuJay
újonc
Sziasztok!
Kicsit még kezdő plc programozó vagyok, ezért fordulnék hozzátok egy apróbb kérdéssel,
nagyon nem is plc programozás, inkább frekvenciaváltós kérdés talán..Van egy "6SL3210-5BB12-5BV1" névre hallgató frekvenciaváltó nálam, és azt szeretném megtudni, hogy ezzel lehet-e valahogyan PLC programmal (valamilyen egyszerű jeladóval/gombbal) egy motor forgását gyorsítani, illetve ezt hogyan kéne megcsinálni a programon belül..
Esetleg valahol a hardware configuration részben kell valamit csinálni ahhoz, hogy ezt meglehessen csinálni?
Maga a gép annyi lenne, hogy egy motor forog egy bizonyos sebességen, és ha valaki megnyom egy gombot, akkor gyorsabban forogjon egy ideig/gomb elengedésig.
Sajnos frekvenciaváltókhoz nemnagyon értek, kérlek nézzétek el ha valamit rosszul fogalmaztam.
Válaszotokat előre is köszönöm!
-
byte-by
tag
halo
nekem se teljesen világos mit is akarsz. viszont a hardver config infóit mindíg jó lenne tudni.
de ha minden igaz akkor gondolom a (pl.) hibás dobozt a tizedik lépés(fordulat) után ki kell venni.
vagyis ne akkor amikor a hiba detektálódik.
nos, erre való a SFT(010), a SHIFT.a képen egy egyszerűsített forma. a shift lépteti a biteket a fordulatnak megfelelően.
a tizedik bitet is figyeled és ha 1 van benne megtartod, ha 0 akkor kidobod a temélet.( vagy fordítva, mindegy). a bitek tovább shift-elnek, és mindíg a tizediket vizsgálod.
nem kell a fordulatokat számolni, mert a fordulattal megvizsgálod a teméket és azzal együtt a 10. bitet, ami megfelel a fordulatok számával, mivel a fordulatra shifteli a biteket.
vagyis minden terméket vizsgálsz.
w30.00 = van, termék, vagy nincs.
w30.01= egyfordulat, vagy vizsgálat, ez beirja a shift-be az értéket, valamint elindítja a 10. bit vizsgálatát.
természetesen gondoskodni kell, hogy a termék vizsgálat eredménye már meglegyen, mire jön a fordulat jel.
w30.02 = a shift reset-je.
w10 = a shift regiszter eleje w11= a vége(de lehet a w10-is, így 16 bit hesználódik el.)
w10.09 = a 10. bit.
-
PHM
addikt
Üdv!
RS-485-ös hálózattal kapcsolatos kérdésem lenne:
Adott 12 db tartály, amelyektől bejön 1-1 védőcső a központba.
Mindegyik tartálynál van ugye 1-1 műszer, ami RS-485-ön kommunikál.
Tehát fizikailag csillag topológiám van.
Hogyan tudom ezt a 12 kábelt összehozni a PLC RS-485-ös bemenetével?A másik kérdésem:
SIEMENS LOGO! BM 230RCEo 1P 6ED1052-2FB08-0BA0
Etherneten kommunikálna, ha tudnám az IP címét.
(Valószínűleg megváltoztatták annak idején, mikor programozták.)
Hogyan lehetne kideríteni az IP címet, vagy gyári alaphelyzetbe állítani?
Előre is köszi, ha valaki tud segíteni. -
Isti
újonc
-
Isti
újonc
Hello.
Lenne egy kis segítségre szükségem valakitől, Omron Plc programozással kapcsolatban. Otthon önállóan elkezdtem én is megtanulni, alap dolgokat már gyakorlom, de beleszaladtam egy érdekesebb problémába amit nem sikerül megoldanom. Adott egy bemeneti jel ami egy tengely minden fordulatára 1x felvillan.Minden fordulatnál van egy igaz vagy hamis értékem amit hozzá kellene csatoljak és tudom, hogy mindegyik hamis érték a 10-edik fordulat után kellene egy kimenetet kapcsoljon. A gondom az, hogy ez folyamatában is kéne működjön minden egyes fordulatnál. Odáig eljutottam, hogy egy hamis értéknél elszámol 10 ig, de ezidő alatt a többit nem figyeli.
A segítségeket előre is köszönöm. -
ratkaics
senior tag
Sziasztok!
Nagyon láma vagyok még az S7 témában, ezért bocs előre is a kérdésemért:
Adott egy 315-2EH14-AAB0 CPU. Ezzel próbálgatok, de egyenlőre még nincs benne memória kártya. Gondoltam azért addig is "bogarászok" vele. De már a HW Config betöltése sem sikerül. Azt mondja, hogy túl nagy a betölteni kívánt adat.
Ez a memóriakártya hiánya miatt van?Köszi előre is mindenki segítségét!
)
)
Új hozzászólás Aktív témák
- Amazfit T-Rex 3 Pro – világítós dínó
- Anyagi helyzetek és életutak
- Xbox tulajok OFF topicja
- Projektor topic
- Óra topik
- Kalandor: „Ha engedtem volna a lelkiismeretemnek, az üzlet kevésbé lett volna jövedelmező”
- Vezetékes FEJhallgatók
- AMD Navi Radeon™ RX 9xxx sorozat
- Minden a BlackBerry telefonokról és rendszerről
- Milyen egeret válasszak?
- További aktív témák...
- Lenovo L440 laptop - i5-4200M - 4 gb DDR3 ram - 320 gb HDD
- 5 db Konica Minolta bizhub A3 Színes MFP Nyomtató Csomag 1db C258 / 2db C224 / 2db C220
- Zsír DELL XPS 13 Plus 9320 Ultrabook laptop, -70% 13,4" i7-1260P 12Mag 16/512 FHD+ /Millió! Ft/
- AMD Ryzen 5 8500G 6-Core 3.5GHz AM5 Box - PCX garancia 2028.10.06.
- FELÚJÍTOTT (Refubished) Lenovo Thinkpad T14s G2 Üzleti Golyóálló Laptop -50% Ryzen 5 PRO 16/256 FHD
- Dell Latitude 5530 i7-1255U 16GB 512GB 15.6" FHD TouchScreen Nagyakksis! 1 év teljeskörű garancia!
- ÁRGARANCIA!Épített KomPhone Ryzen 7 9800X3D 64GB RAM RTX 5080 16GB GAMER PC termékbeszámítással
- Samsung Galaxy S22 Ultra 256GB, Kártyafüggetlen , 1 Év Garanciával
- BESZÁMÍTÁS! MSI B450M R5 5600X 16GB DDR4 512GB SSD RX 9060 XT 16GB Rampage SHIVA ADATA 650W
- Eladó igazi ritkaság! LG G7 Thinq 4/64GB / 12 hónap jótállással!
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: Laptopszaki Kft.
Város: Budapest
