HollyBoni
veterán
Köszi.
Ezt a fajta fém tömszelencét használom, ami megoldja az árnyékolás földelését is:
A többi szenzor kábelnél földelt sorkapcsokat használtam, de itt kicsit hülyén jönne ki a frekvenciaváltó méretei miatt. A motorkábelt csak a legvégén fogom kibontani, tehát alig lesz árnyékolatlan rész. -
HollyBoni
veterán
Jelenleg konkrétan 2 eset van. Meg kell hajtanom egy mágneskapcsolót aminek 24V-os tekercse van. A másik egy PLC bemenet, egy mágneskapcsoló szárazkontaktról vennék le 24V jelet. Mindkettőnél 230v és 400v között kéne vinnem a 24V-os kábelt, de csak szekrényen belül.
Az analóg dolgokat le tudtam szépen különíteni, de ezeknél sehogy nem fog összejönni.
-
#9221
Professzore
tag
PHM
#9219
Professzore
tag
Javíts ki, ha rosszul számolok, de 1000 ohm ellenállásnál 0,02 A áram 20 V feszültségesést fog produkálni. Erre jön rá a vezeték ellenállása (pár tíz ohm), plusz a "fogyasztó" kétpólusának belső ellenállása (ehhez adatlap kell, ideálisan a végtelenhez tart, de legalábbis több nagyságrenddel nagyobb, mint a többi kétpólus belső ellenállása), ennek eredményeképp a 0-10 V bemenetre "sikerül" uszkve 19 V-ot ráereszteni. Nem biztos, hogy jó ötlet.
Szóval ha már van valami, ami tud áramot generálni és van valami, ami tud ilyen folyamatjelet fogadni, akkor azt kell használni, trükközés nélkül. Kivéve, ha a vezetékszakadásra is fel akarunk készülni, de az meg ugye külön program.
Nem rossz leírás a témában a Phoenixnél:
https://www.phoenixcontact.com/hu-hu/technologiak/ipari-jelfeldolgozas/digitalis-analog-jelillesztes -
Kontaktorok/relék kapcsolják a 24 V-ot a mágnesekre, valamiért az ajtó érzékelők előtt is van relé. A rajz egy lapozgatós könyv a műhelynek, majd elkérem digitálisan is, meg elvileg kell lennie vmi hibakatalógus félének. PLC bemenetéig időhiányban ma nem jutottam el, sokalkatrész nincs a körön (3 ajtó, 3×2 NO kapcsoló sorban), azokat jónak mértük. De holnap átmérem újra, hátha mégis csak ennyiről van szó.
-
moseras
tag
Üdv!
Köszi!

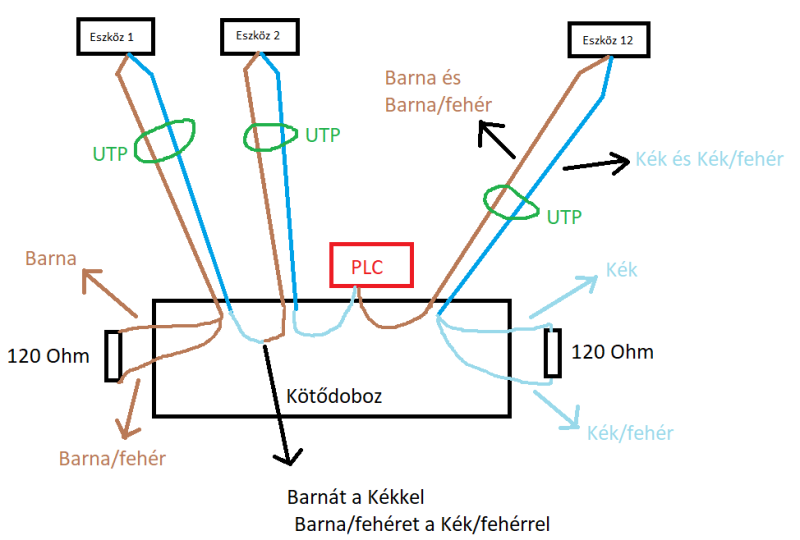

RS485-höz csavart érpárt javasolnak, mi is azt használunk. Csavart érpáron is volt olyan, hogy mind a modul gyártója, mind az eszköz gyártója 32 eszközt írt, 2 végén természetesen lezártuk, kb. 150 méter kábel, 9600 bps, 11 eszközig jó volt, a következő rákötése után összeomlott (persze az új eszköz is jó volt, másik buszon). Volt mégegy hasonló, más gyártó, más darabszámnál omlott össze. Arra mi is gondoltunk, hogy odamegyünk 1 USB/RS485-el, másik végén egy céleszköz. Ha működik, és úgy döntünk, hogy megvesszük a modbus rtu-os eszközöket, majd az ötödiknél összeomlik, akkor probéma van. Sajnos ilyen kábel van, nem nagy esély van újrakábelezni.
Imi.
-
Tomika86
senior tag
Jelen üzemünkben egy másik vákuumszivattyúnk működik. 2db 4kW-os motorral.
Ezt figyelve nem sokat megy, elég hamar megvan a vákuum és leáll a szivattyú.Az új üzemben ahol a 2db 11kW-os motor lesz, szerintem nem lesz gond vele.
Külső hűtőköre lesz jeges vízzel a vákuum szivattyúnak. A motor frekvenciát pedig nem viszem le annyira hogy ne legyen hűtése. Amiket írtam értékek, nem fixek. (Akár a plc kijelzőjén módosíthatóvá is tehetem ezeket az értékeket)Az elvre lennék kíváncsi, hogy működik-e így, illetve milyen buktatói vannak?
Természetes nem írtam, de van elég sok biztonsági rész is még. Motorokban termisztor, 2db hőmérő, frekvenciaváltók OK jel. Ezeket mind figyelembe venném még.
Köszönöm!
-
And
veterán
Ha fizikailag csillag a topológia, akkor muszáj úgy használnod, minden kábelvéget összekötve. Egyébként ez egy roppant szerencsétlen felállás: nálunk is volt abból probléma, hogy - hiába az egészen alacsony, pl. 9600 bps bitsebesség - pár év elteltével elkezdett bizonytalanul működni egy ilyen csillagpontos RS485 (modbus protokollt alkalmazó) hálózat, pedig annak csak feleannyi résztvevője volt, mint nálad, és a kábelhosszak sem voltak óriásiak. A végén kénytelenek voltunk egy felújítás kapcsán rendesen újrakábelezni, soros kialakítással, leágazások nélkül.
Másik kérdéshez: a Logo szoftvere nem képes megtalálni az ismeretlen című állomásokat? Más PLC-k esetén találkoztam olyannal, hogy a program el tudta érni az összes állomást valamilyen broadcast-üzenettel még úgy is, hogy a PC, amely a programot futtatta egészen más címtartományban volt, mint a PLC-k. Komolyabb adatkapcsolatra (fel- és letöltésre) más címtartományból nem volt képes, de arra igen, hogy megtalálja, kilistázza a hálózatra kötött vezérlőket és villogtassa rajta a ledeket. Persze ez a Logo-nál azért frissebb fejlesztés. -
Szirty
őstag
Szia!
Igen, ha van rajta ethernet akkor azon keresztül programozható.
Ha kijelző is van rajta akkor PC és kábel nélkül is, bár az nehézkes."A pontos típus: LOGO! 230RCEo."
A pontos típushoz tartozik az a kód ami ilyesmi: 0BA7 vagy 0BA8 stb. Ez azonosítja pontosan melyik változat.
Ezt a fajta fém tömszelencét használom, ami megoldja az árnyékolás földelését is:
)
