Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#82896
#85619712
törölt tag
rednifegnar
#82880
#85619712
törölt tag
válasz
rednifegnar
#82880
üzenetére
Na igen ruhából csak az ecetes olló viszi ki.
Nekem a közelében lévő fém tárgyakat támadta meg olyan 30 centis távolságban mindent, igaz nem pár nap alatt évek munkája volt, ugyanis ottfelejtettem.
-
-
Batman2
őstag
válasz
Barret001
#82888
üzenetére
Kipróbáltam.
Akkuról teljes csendben van.
Ha a forrasztót a kapcsolástól 2-3cm-re kapcsolom be, akkor szolid búgás jelentkezik, amúgy semmi.
Akkuról 13,2V-ról a stabil 12V már nincsen meg, csak 11,8V de semmi nyűgje vele.
Trafóról üresben 18V mérhető, közepesen terhelve leesik 16,2V körülre, de lehet hogy egy pillantra jobba is csak a multiméter nem tudja követni.
De a stabil 12V az megvan, ott semmi ingadozást nem mérni.
Persze tudom, oszcilloszkók mondaná meg, hogy van e hullámosság abban a stabil 12V-ban, vagy sem.
Felforrasztottam még egy 6800mikrós kondit, alig használt, új kondi, gyak semmi változás a búgásban.
További ötlet ? -
-
#82887
Batman2
őstag
tordaitibi
#82884
Batman2
őstag
válasz
tordaitibi
#82884
üzenetére
A trafó az eredeti, mármint úgy értem, hogy egy eredeti 2.1-es hangrendszert beleztem ki és építettem bele a rajzon látható kapcsolást.
Bár csak később néztem meg, az eredei kapcsolás is TDA7377-est használt, csak más körettel, de az is búgott, sőt még bekapcsolási brummja is volt.
A trafó szekundere felirata szerint 12,5V-3A.
Pufferelve biztosan van terhelten is vagy 14-15V, üresen meg 20V körül, de mérek egyet.
A 6800 mikrós kondi vagy 2 éves, semmi külsérelmi nyom rajta, nincs meleg környezetben.
Van még mellette egy 1000mikrós is.
A trafót kivettem a dobozból, mert a zárt dobozban iszanyatos hőmérsékletet csinált és az erősítőtől kb. 20cm-re van. Mondjuk nincsen a tekercse fémlemezzel beburkolva, így nyilván adhat ki zavart.Üdv.
-
Barret001
addikt
válasz
darvinya
#82885
üzenetére
három napelem sorba kötve,megy a töltés vezérlőre.Töltés vezérlőre megy a 2 akku (EGYFORMÁK) sorba kötve az akku kimenetre.Az inverter polaritás helyesen egy biztosítékon keresztül a két akku 1-1 sarkára.--+ Kb ennyi.Mi nem tiszta? Utána cifrázhatod,ahogy akarod.
Jó drágán vetted... Ha a töltésvezérlő nem bírja a kb 55-60 voltot a bemenetén,akkor 1 napelem nem kerül felhasználásra. -
darvinya
titán
Sziasztok
Segítségeteket kérem.
Vettem egy ilyen napelem szettet [link] , hozzá egy ilyen akkut 1db-ot [link] , és hogy legyen 230V-om egy ilyet [link] .
Arra már rájöttem, hogy az 1 akku kevés lesz, mert a töltő 2 aksis, s nem kezel 1db-ot.
Vennem kell egy autó akkut is.
Viszont, avval vagyok gondba, hogyan kössem össze, hogy a 24V-os inverter is működjön.
Ráadásul töltő leírásában van valamilyen napelem kapcsoló is, de nem egyértelmű, hogy ezt töltőben van, vagy külön van.
Ráadásul akku biztosítékot ír, de ezt nem kaptam.Ötlet a bekötésre?
-
#82884
tordaitibi
veterán
Batman2
#82882
válasz
Batman2
#82882
üzenetére
A műveleti erősítő tápközepet adja a stab.ic és a két ellenállás.
Ha az zajos akkor zajos az egész.
A 2x10uF bőven elég, csak a ME. tápközepet adja.
Le kéne választani a végfokot, ha megszűnik a búgás akkor vagy kevés az AC táp és a stab. nem tudja tartani a kimenetét és behallatszik a színusz. Vagy amit Mezis mondott, próbáld ki egy autóakkuról. Bezavarhat a közeli trafó is, ha kevés az AC az is, a 6800uF csak nincs kiszáradva mert az is ezt okozza.
Mérni kéne mennyi a puffer fesz, megvan-e a 12V a stab után és megvan-e a 6V a tápközép.
Mekkor AC tápot adsz neki, ha pl. 6 vagy 9 voltot az kevés. -
Batman2
őstag

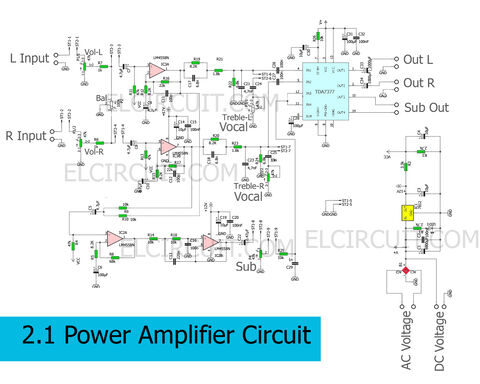

Adott egy TDA7375-ös erősítő kapcsolás:
A gondom az, hogy nagyon erős a hálózati búgás a hangszóróban, nyilván elsősorban a mélysugárzóban.
Hol nyúljak bele, hogy ez csökkenjen ?
Gyanítom, hogy nem maga a teljesítmény erősítő rész produkálja ezt, hanem az előerősítő-hangszínszabályozó rész.
Az két tápfesszel megy, amit a képen látható kis tápegységtől kap.
Nem kevés ott a két kis 10mikrós szűrő kondi ?Köszi,
Üdv. -
mezis
félisten
Üdv.!
Szükségem lenne egy olyan elektronikára, ami a 12V rákapcsolása után 20 - 30 másodpercenként kiad egy rövid "pittyet".
A pittyegőt már összeraktam, működik: [link] , kb 8mA az áramfelvétele 12V-on.
Jól gondolom azt, hogy még egy ilyet kell összeraknom, az időzítő ellenállásokat módosítani és a LED helyére kötve működni fog? [link]
-
#82880
rednifegnar
senior tag
#85619712
#82875
rednifegnar
senior tag
válasz
#85619712
#82875
üzenetére
hat ja vasklorid jo moka, anyamek orultek nekem amikor 15 evesen jopar ruhat tonkretettem vele. legjobb az volt mikor fater kristalyos vaskloridot hozott es kezzel tordeltem. na meg amikor ‘kimaszott‘ a papirjabol es kikristalyosodott masutt. mindent osszefogott, onnantol mar a sufniba voltam szamuzve vele :D
-
#82879
Dr. Szilikát
őstag
#68216320
#82878
Dr. Szilikát
őstag
válasz
#68216320
#82878
üzenetére
Azt nem ismerem, régen a "kémiás" fotózást ismertem, de az más világ.
Amibe én belefutottam, hogy először szétnyomtam a vasalóval, kvázi szétlapult a viasznyomat. Később vékony vászonnal egyenlítettem ki a nyomást és hőeloszlást, és addig vasaltam, míg a fehér vászon kicsit megpörkölődött, akkor lett jó. Meg a hőfokot is ennek megfelelően állítottam be.
Tehát értelemszerűen "rendes" vászonra gondolok, ami nem olvad, nem műszálas.
-
#68216320
törölt tag
válasz
#85619712
#82876
üzenetére
Jó tipp, veszek több vastagságút. Majd olyan boltot keresek, ami útbaesik.
Azt sem tudom hirtelen a nyomtatómnál a lapadagolón kívül milyen más ki-bemenet van.Donki Hóte:
A leírás alapján nem tűnik bonyolultnak. Persze biztosan lesz egy-két hibás az elején, de majd belejövök.Dr. Szilikát:
Van valami fotó papírom itthon. anno még amikor volt patronos nyomtatóm, akkor vettem. annak az egyik fele fényes. Lehet érdemes volna egy próbát csinálni vele? -
-
#82874
#85619712
törölt tag
rednifegnar
#82868
#85619712
törölt tag
válasz
rednifegnar
#82868
üzenetére

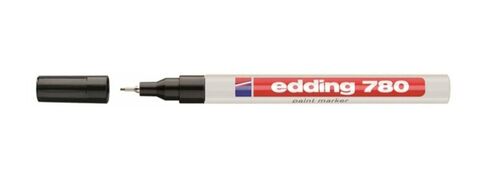

Ilyet használok, és szentül meg voltam győződve, hogy ez alkoholos filc de nem, ez valóban lakk alapú. Mindig tanul az ember.
-
#82873
Dr. Szilikát
őstag
Barret001
#82872
Dr. Szilikát
őstag
válasz
Barret001
#82872
üzenetére
Nem tudom, de az is probléma, ha lepereg. Ezért kell olyat találni, ami tart is, meg nem is.
Lézernyomtatón hátul ki tudok nyitni egy kis ajtót, ott jön ki a papír, nem fordítja vissza, nem hajlik a papír. Meg beadni is lehet lehet az elején, így majdnem egyenes pályán halad, legalábbis, ami nekem van.
-
#82872
Barret001
addikt
Dr. Szilikát
#82871
Barret001
addikt
válasz
Dr. Szilikát
#82871
üzenetére
sütőpapír? Arról is könnyen leválik,az biztos!
-
#82871
Dr. Szilikát
őstag
#68216320
#82869
Dr. Szilikát
őstag
válasz
#68216320
#82869
üzenetére
Amikor én csináltam, egyszerűen kerestem olyan színes magazint, ami erősebb fényes papírra van nyomtatva. Működött. Később láttam, Kínából is rendelhető:
PCB A4 Thermal Transfer Paper
https://www.youtube.com/watch?v=gm9gw3OwdLA
Azt mondja, egyik oldala szilikonos, arra kell nyomtatni.
-
#82870
Donki Hóte
veterán
#68216320
#82869
válasz
#68216320
#82869
üzenetére
Ugyanott kapsz ilyen műnyomó lapot, mint ahol ez elektronikai alkatrészeket veszed, pl. a HEStore-ban, vagy kapsz ilyet a legközelebbi fénymásolószalonban is.
Magáról a nyomtatás és vasalás technikájáról meg itt van egy rövid elírás. Ennél többet tényleg nem kell tudni a dologról, sikerülni fog
-
#85619712
törölt tag
válasz
#68216320
#82866
üzenetére
Eagle-ben szoktam tervezni, szerintem könnyen használható nyák tervezéshez. Műnyomólapot a nyomdaellátóban szoktam beszerezni, 200 grammos a legjobb ehhez, és szigorúan csak lézernyomtatóval használható. Mezei vasalóval legnagyobb fokozaton rávasalod a nyákra, majd az egészet vízbe teszed és leázik róla a papír, csak a festék marad. Egész vékony vonalvastagsággal lehet így dolgozni, smd-hez is jó. Arra kell figyelni, hogy a nyákrajzot tükrözve nyomtatsd ki, én nem egyszer megjártam miatta, kezdhettem elölről.
Ugyanez a fogó van nekem is, vagy legalábbis nagyon hasonló, csak más fejjel. [kép]
Drukkolok.
-
#68216320
törölt tag
válasz
#85619712
#82864
üzenetére
Mazsola koromban a filces megoldással csináltam nyák-ot. Azért ott volt egy erős limit az alkatrész sűrűséget illetően. Smd alkatrészekhez jobb lenne a lábtávolságok miatt a tervezőprogram.
Most olyan megoldás volna jó, hogy számítógépen megtervezett pcb-t valahogy kinyomtatnék és az alapján készíteném el valahogy. A "műnyomólap" megoldást nem ismerem. Rákeresek hogyan is megy ez.A szkóp jelenleg ott tart, hogy jeleztem a problémát, felvettem egy hibajegyet és várja a szerviz a kit-et vizsgálatra. De még nem volt alkalmam eljutni hozzájuk. Futárt ezért fizetni pedig nem érné meg.
#82605 leweegee2:

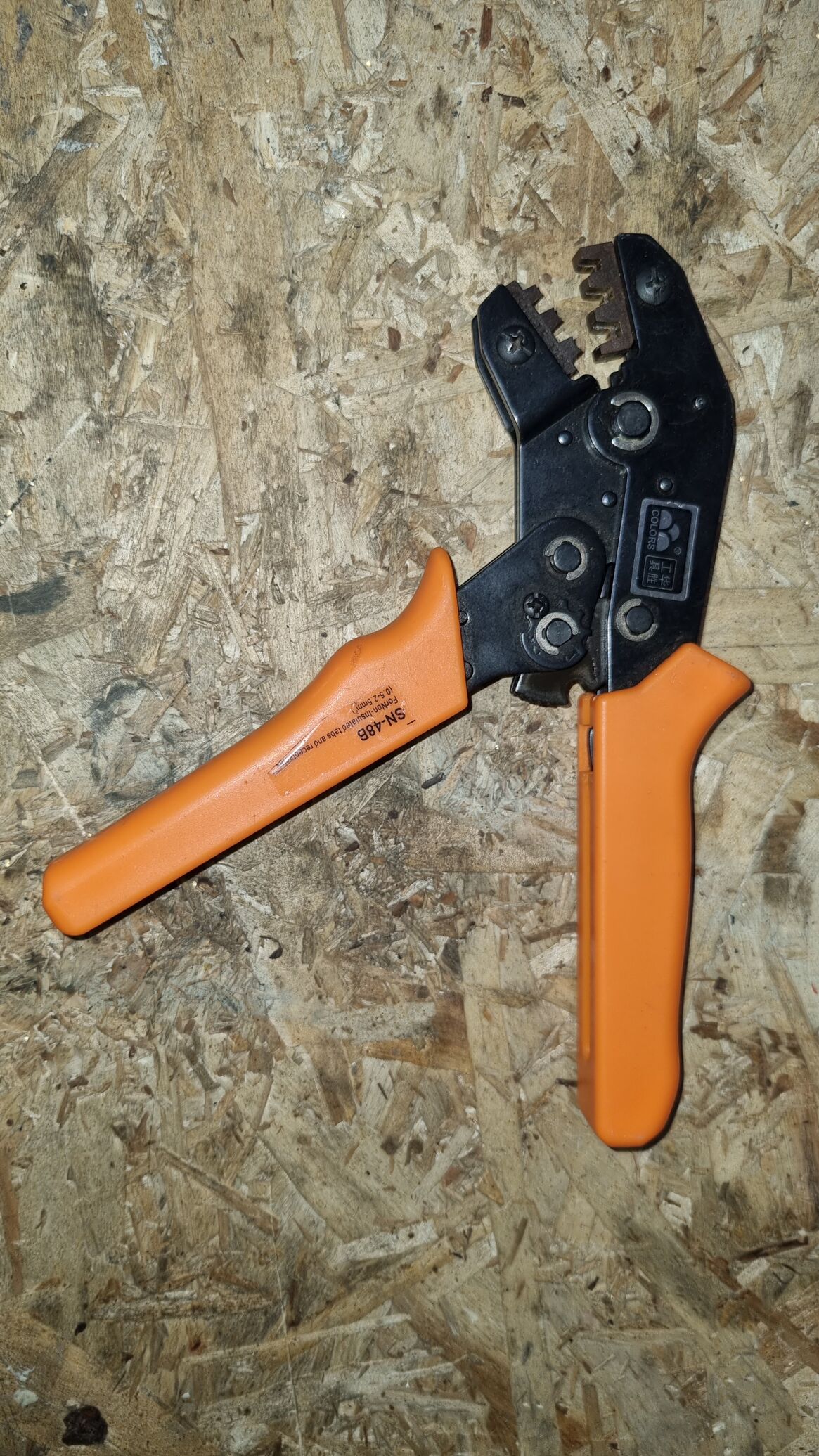

A krimpelő fogóra visszatérve. Végül ezt a fogót rendeltem meg amazonról. Négy nap alatt megérkezett és 4 méretű csatlakozót fogad és árban nagyjából ott vagyok vele, mint a magyar oldalról rendelve futárral. Cserélhető ennek is a fejrésze, de mindent lefed jelenleg, ami nekem kell. Az első szorító a megfelelő PH2.0 csatlakozóhoz. Az első két próbálkozásnál rontottam vele, de azután hiba nélkül préseltem a kábelekre már a csatlakozókat.The first jaw:
Applied to: AWG 22-20; 0.08-0.5mm²
Pinheads: PH2.0 mm / XH2.54 mm.
The second jaw:
Applied to: AWG 28-24; 0.25mm²
Pinheads: Dupont 2.54 mm / KF2510 / XH2.54 mm.
The third jaw:
Applied to: AWG 22-20; 0.5 mm².
Pin heads: TAB 2.8 mm/3.0 mm.
The fourth jaw:
Applied to: AWG 20-18; 1.0 mm².
Pin heads: TAB 3.96 mm. -
-
#82861
Donki Hóte
veterán
tordaitibi
#82860
válasz
tordaitibi
#82860
üzenetére
Valamelyik színbarom kihozott egy 2kW invertert, kávéfőzőt, erre a többiek hoztak mikrót, meg egy rezsót.
OK, amikor azt mondtam, hogy nem tudok ilyesmit elképzelni, akkor tényleg nem voltam eléggé körültekintő
-
#82860
tordaitibi
veterán
Donki Hóte
#82858
válasz
Donki Hóte
#82858
üzenetére
Nem tudod elképzelni? Pedig az emberi hülyeség határtalan.
Kinnt terepen, konnektortól 3 kilométerre a vaksötét pusztába őrködtünk 2 hónapig.
Szereztem egy 250W PV panelt, vettem egy töltésvezérlőt, a munkáltató rendes volt mert adott kölcsön egy zsírúj 12V/140Ah akkut.
És volt éjjel ledes világítás, lehetett telefont tölteni, volt az őrkonténerbe éjjel világítás.
Majd a kollégák 1 hét tökéletes működés után jelezték hogy valami nem stimmel, alig 1 órát megy éjjel a ledes térvilágítás és lemerül az akku.
Kimegyek mondom megnézem és mit látok...,
Valamelyik színbarom kihozott egy 2kW invertert, kávéfőzőt, erre a többiek hoztak mikrót, meg egy rezsót.
Jó hogy nyár volt mert hozták volna az olajradiátort is meg talán a mosógépet is.
És mivel a kollégáim 99,99%-ban egységsugarúak, a maradék mérési hiba,
nem tudtam nekik elmagyarázni hogy az 1kW rezsó 1 óra alatt leszopja az akkut.
"Dehát ott az nagy akku meg az inverter..! csak ezt hajtogatták.
Meg se próbáltam velük megértetni a P=U*i defimíciót és én voltam a szemét meg nem akarom a jelzőket idézni mikor bepakoltam az akkut meg mindent egy lakatolt vasdobozba és a kijövő 12 voltot lekorlátoztam, ha 5 ampernál több volt a fogyasztás akkor letiltott. -
#82859
Dr. Szilikát
őstag
Donki Hóte
#82858
Dr. Szilikát
őstag
válasz
Donki Hóte
#82858
üzenetére
Ilyen görbék inkább elvi összehasonlítást szolgálnak, esetleg mérnöki tervezést támogatnak, noha nincs kizárva, hogy szépítenek a gyártók itt-ott.
De itt a témában is a kérdés-válasznál a feltüntetett adat elvi jelentésére gondoltam elsősorban. Hogy ebből mennyi az igazság, más kérdés.
-
#82858
Donki Hóte
veterán
Dr. Szilikát
#82857
válasz
Dr. Szilikát
#82857
üzenetére

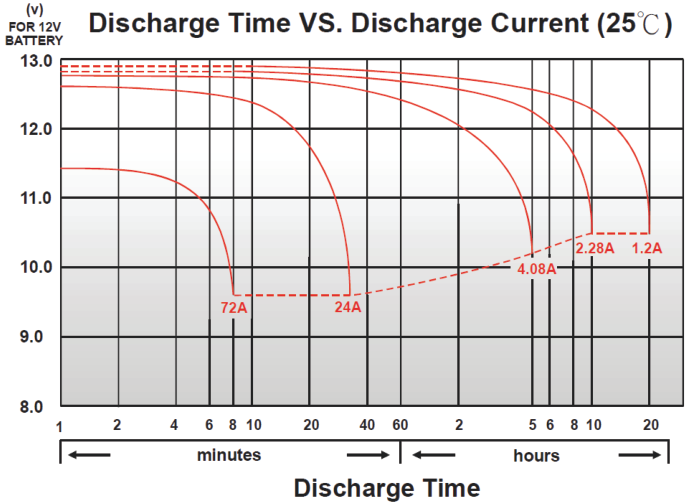

Ezek elméleti görbék, mert azért 72 amper rohadtul nagy áram. Nem is tudok mondani a hétköznapi életben olyan akkumulátorról működő fogyasztót, ami 7-8 percig 72 amper ampert igényelne.
12 V mellett 72 amper az egy 850 wattos fogyasztónak felel meg.
Arról nem is beszélve, hogy mennyire életszerű az, hogy valaki 10 órán keresztül tölt egy akkumulátort, hogy aztán 7-8 perc alatt lemerítse...
-
#82857
Dr. Szilikát
őstag
Donki Hóte
#82856
Dr. Szilikát
őstag
válasz
Donki Hóte
#82856
üzenetére
Ilyen kisütési áramokat lehetne éppen átlagáramként is értelmezni (ha fix ellenállás a terhelés, nyilván csökkenő az áram), de elképzelhető, hogy az ábrát stabil áramon értelmezik.
Ez nem nagy feladat, magam is készítettem olyan áramgenerátoros, aktív terhelést, ami állandó, stabil árammal süt ki például egy Li-ion akkut 2,5 V-ig. Így egyszerűen az idő mérésével tudom számítani az Ah-értéket.
Lehet, hogy ezeket a görbéket is így veszik fel:
-
#82856
Donki Hóte
veterán
Sokimm
#82851
válasz
Sokimm
#82851
üzenetére
Áh szuper, logikus, a 3C-s 72A-es adatlapi maximum, viszont hogy jött ki a 8 perc?
Jogos a kérdés, szerintem sem lehet 8 perc egy 24 Ah-s akku kisütési ideje folyamatos 72 amperes árammal terhelve.
Jó, ha megvan az 4-5 perc
Ezen időn túl már rohamosan csökkenni kezd az akku által leadott áram. Csökkenni kezd az akku feszültsége, a belső ellenállás miatt egyre csökken a leadható áram. Rosszabb esetben melegedni is kezdenek az akkucellák, ez is rontja a terhelhetőségét. -
#82853
Dr. Szilikát
őstag
terapeuta007
#82852
Dr. Szilikát
őstag
válasz
terapeuta007
#82852
üzenetére
Máshol van adatlap:
https://akkuforras.hu/shop_ordered/9300/pic/Reddot-DD12260.pdf

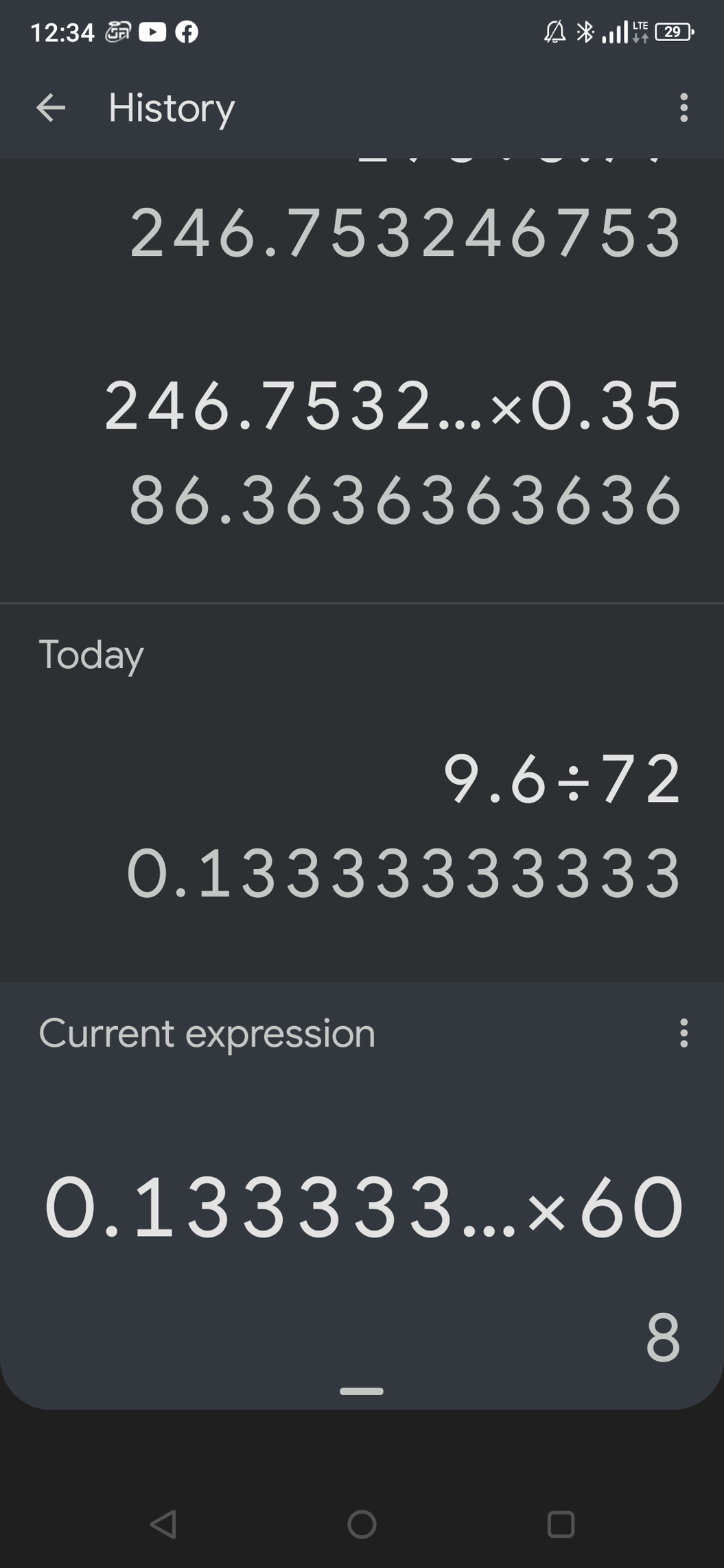

3C, 72A, 9,6 Ah
9,6 / 72 = 0,13 óra
Ez a C20 kapacitás a standard alapérték, régebben lenyomoztam már ezt külföldi oldalakon, mert csak néztem, hogy mi van? C20 kapacitás, C5 kapacitás? De kiderült végül, hogy mit értenek alatta.
-
#82851
Sokimm
senior tag
Dr. Szilikát
#82850
Sokimm
senior tag
válasz
Dr. Szilikát
#82850
üzenetére
Áh szuper, logikus, a 3C-s 72A-es adatlapi maximum, viszont hogy jött ki a 8 perc? Az még nem világos, sry a hülye kérdésért.
[link] Például egy ilyen adatlap nélküli aksinál hogy tippelnéd meg a max áramot?
még olyan is van az aksin, hogy C20 de ez lehet nem az a C...? -
#82850
Dr. Szilikát
őstag
Sokimm
#82849
Dr. Szilikát
őstag
válasz
Sokimm
#82849
üzenetére
10,5 V kapocsfeszültségig engedik merülni a teszt során, bizonyára a terhelt feszültségre értelmezve. Ha ekkor a terhelés megszűnik, feszültség még feljebb ugrik és az akku tovább tárolható, míg 10,5 V-ra csökken a terheletlen feszültség. Ez alatt kezd károsodni.
1C / 3C terhelésnél 9,6 V-ig engedik, mivel ekkora áramon több feszültség esik a belső ellenálláson, de erre is érvényes, ha lekapcsoljuk, felugrik a feszültség még 10,5 V fölé. Károsodás szempontjából alapvetően a terheletlen feszültség mérvadó.
Úgy tűnik, tartósan 3C, azaz 72 A megengedett, azért specifikálják erre. Ha lehet tartósnak nevezni, hogy akkor 0,13 óra, azaz 8 perc alatt lemerül.
-
#82849
Sokimm
senior tag
Dr. Szilikát
#82848
Sokimm
senior tag
válasz
Dr. Szilikát
#82848
üzenetére
Köszi a válaszod, már csak azt nem értem, hogy 0-24h (állandó, nem peak) használatot feltételezve, mennyi a maximum current?
360A nél kisebb, de minden esetben hőmérsékletből lehet csak ilyen "következtetni"?
Adatlapilag nem számítható (látható) érték ez?
Munkaaksinál ugye a marketing pont az, hogy szünetmentesbe állandó "nagy" áramkivéthez van tervezve, és ott gyakran megadják a max áramot, üzemszerűen, de itt nem értem a dolgot.
Ha egy kis fogyasztót tennék rá, akkor az órákat számolgatnám meddig bírja, de most a maximum terhelhetőségéhez jó lenne látni egy grafikont, hogy mire van "tervezve" az aksi. Mert oké, hogy a kapacitása csökken megnövekvő áram felvét esetén, de mennyire?Extra kérdés: Mit jelent az első adatsorból a 1.20A to 10.50V? Mármint a V-ot nem értem, tehát ennyire merítődik le az adott áram felvét mellett 20 óra alatt? 10.50V-ra?
Ez butaság lenne, mert akkor 3C-s sorban 9.6V? Az már az akksi halála lenne nem?
Ezt is megköszönöm ha elmagyarázzátok. -
#82848
Dr. Szilikát
őstag
Sokimm
#82847
Dr. Szilikát
őstag
válasz
Sokimm
#82847
üzenetére

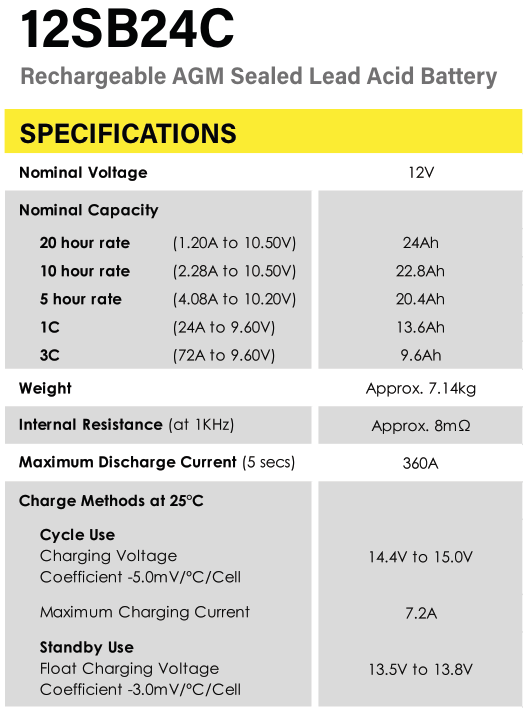

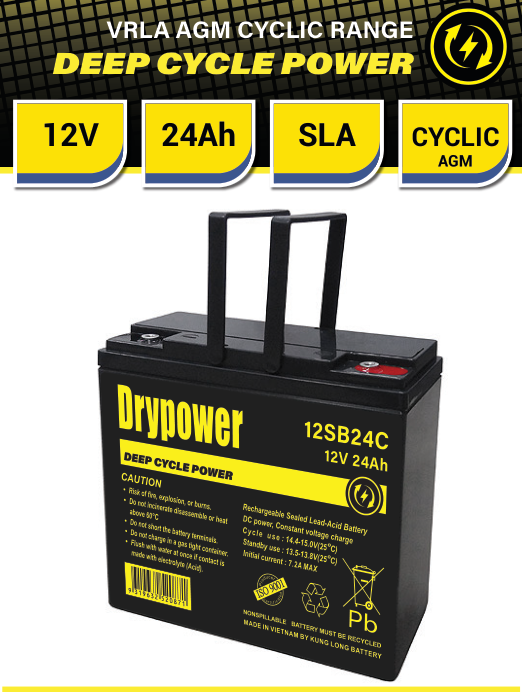

AGM akkuk ma már ezek, de nézzünk egy példát: PDF.
Ha jól emlékszem, alapértelmezésben a C20 kapacitást adják meg, vagy 20 órás kapacitás, bárhogy nevezzük. Tehát 20 óra alatt sütjük ki, úgy mennyi Ah vehető ki.
Ha 10 óra alatt sütjük ki (C10 kapacitás), ahhoz már nagyobb áram szükséges és kevesebb Ah vehető ki, mert nagyobb áramon több energia vész el a belső ellenálláson, hő formájában.
Másik paraméter a kisütőáram értéke (1C / 3C), ezt elvileg az alapértelmezett 20 órás kapacitáshoz mérik, tehát a példában 24 A / 72 A lenne (ezt jól kiszámoltam szerencsére, de az ábra szerint feleslegesen, mert ott van).
Egyébként az akku melegedése terhelés közben, árulja el, hogy mit bír.
-
Sokimm
senior tag
Sziasztok!
Próbáltam keresni vissza a fórumban és google-ön is, de végül itt kötöttem ki, hogy feltegyem a kérdést:
Ha van egy zárt zselés akksim, honnan tudom mekkora árammal terhelhetem maximum?
Minden netes képlet napelemes, vagy "például ha terhelem x amperral, akkor y óráig megy" stílusú képlettel játszik, de ez nem az abszolút maximum érték.
Mindennemű okítást előre is köszönök.
Példának okáért: 12V 24Ah C20-as akksiról van szó. Itt is hasonlót jelent a C, mint a 18650-ás LIPO akksik esetén a maximális kivehető áram mértéke? -
#82846
daninet
veterán
tordaitibi
#82841
daninet
veterán
válasz
tordaitibi
#82841
üzenetére
Akkor kap egy ventit, nem nagy dolog, mert a PID-em kapcsoló feszültsége pont 12V arra ráakasztom és akkor fog menni mikor terhelés is van.
Köszönöm -
#82845
Dr. Szilikát
őstag
tordaitibi
#82843
Dr. Szilikát
őstag
válasz
tordaitibi
#82843
üzenetére
Ilyennel nem foglalkoztam még:
https://www.google.com/images?q=mosfet+ac+switch
Kettő kell sorosan, mivel a MOSFET csak egy irányba tud megszakítani.
-
#82844
mezis
félisten
Dr. Szilikát
#82842
mezis
félisten
válasz
Dr. Szilikát
#82842
üzenetére
Trükkös!
-
#82843
tordaitibi
veterán
Dr. Szilikát
#82842
válasz
Dr. Szilikát
#82842
üzenetére
Igen ismerem ezt a megoldast, a kikapcsolasnal meg forditott sorrend, a rele elenged majd nehany periodus mukva a triak kikapcsol.
Sajnalatos hogy ekkora a disszipacio, ez a mukodesi elvbol kovetkezik. Nem neztem meg utana de bizonyara van mar nagyfeszultsegu fetes megoldas, ott a D-S ellenallas egeszen kicsi is lehet es ezert a disszipacio is keves, szinte nulla.
Ezzel kapcsolatos tapasztalatod, esetleg link ha lenne es megosztanad azt megkoszonnem. Erdekel a tema. -
#82842
Dr. Szilikát
őstag
tordaitibi
#82841
Dr. Szilikát
őstag
válasz
tordaitibi
#82841
üzenetére

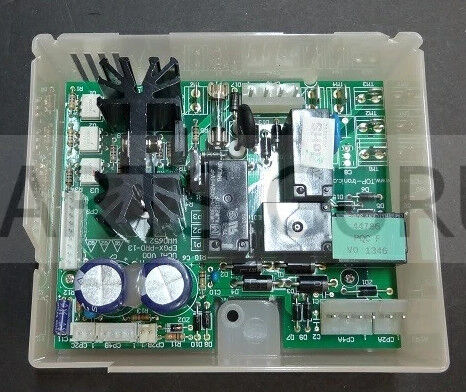

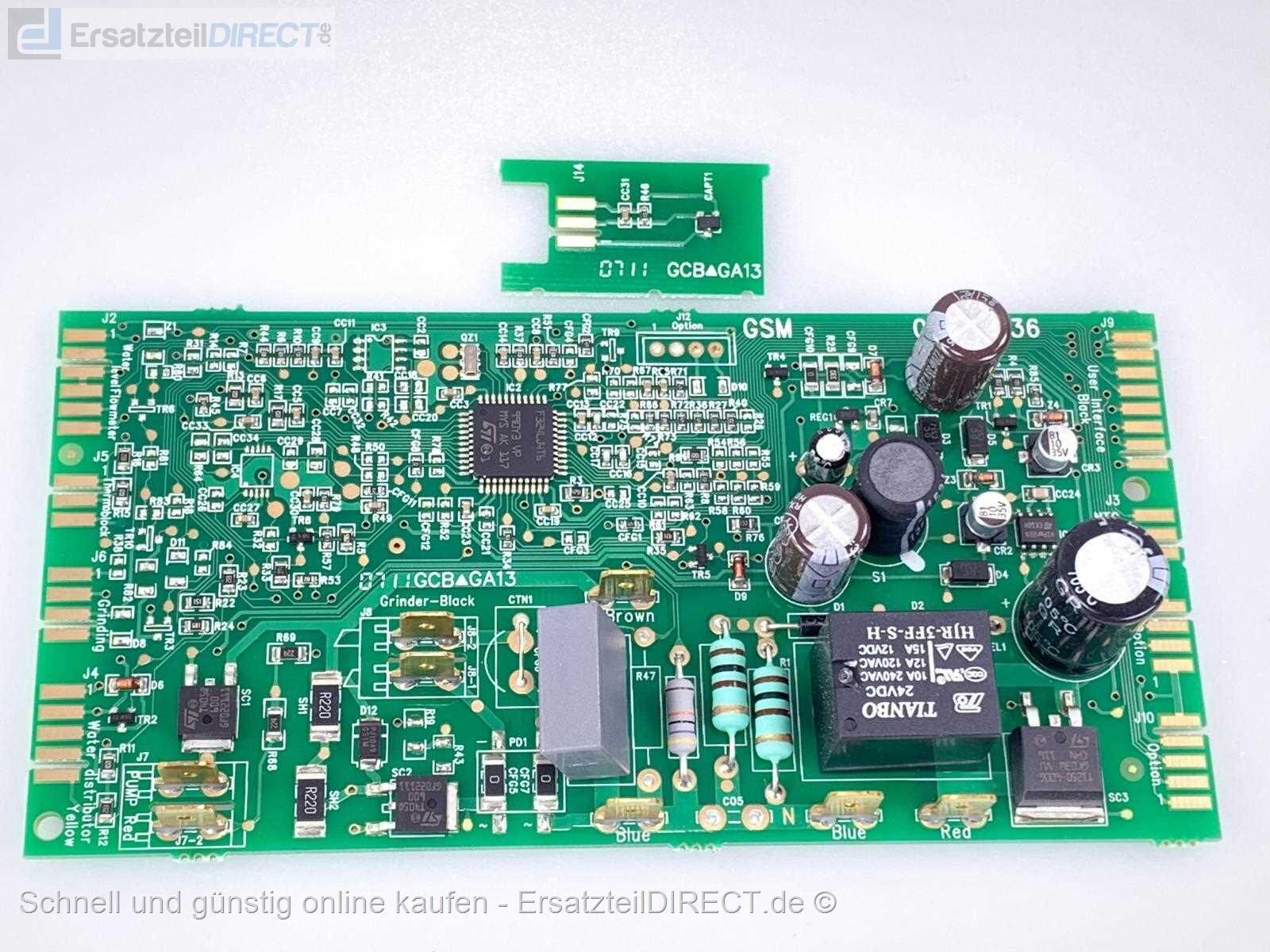

Krups automata kávégép elektronikáján láttam egy kis trükköt. 1400 W-os bojlert egy párhuzamosított triac és relé kapcsol. A processzor által vezérelt triac intézi a nullaátmenetes indítást, ami zavarmentességet biztosít és a fűtőbetét életét is kíméli. De rögtön utána még a relével is átköti a triacot, így az nem melegszik (ideje sincs hozzá), ugyanakkor a relé sem ég be idővel, hiszen így nincs nagy igénybevételnek kitéve.
Összehasonlítás kedvéért, más automata kávégépeknél, ahol ilyen trükköt nem alkalmaznak és csak a triac kapcsol, komoly hűtőborda szükséges a bojler részére:

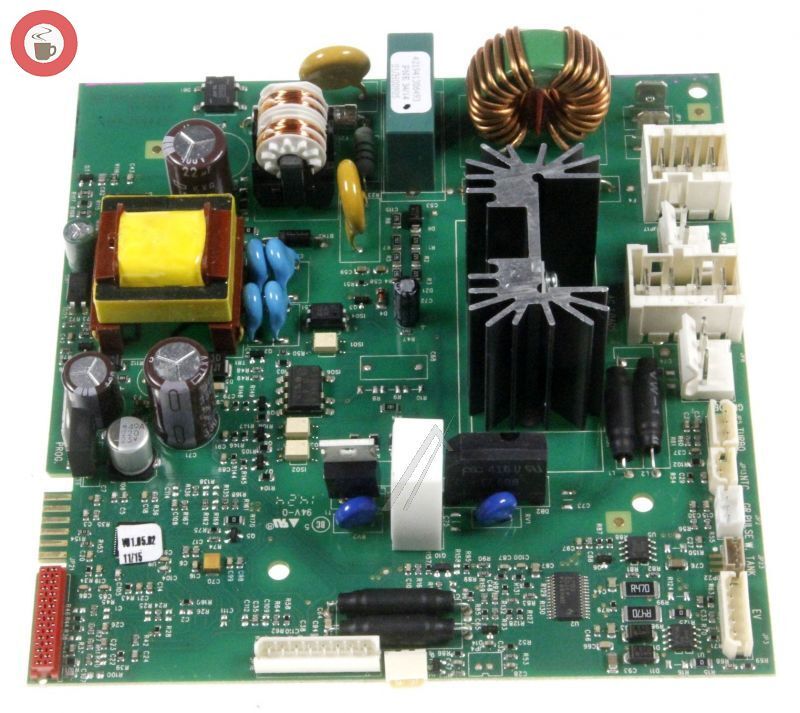

Saeco-Philips:

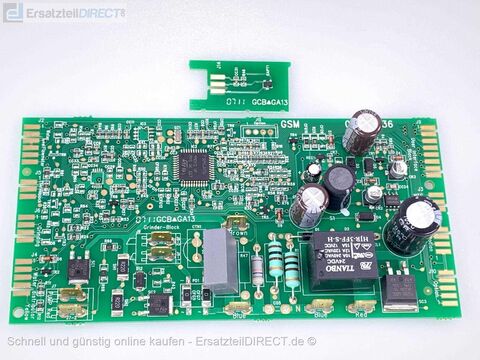

Jura:
Igazsághoz tartozik, hogy a Krups csak a főzés / öblítés idejére fűti fel a bojlert, utána rögtön befejezi a hőtartást.
Míg a másik két gép hosszabb idejű, PID-szabályzott stabil hőtartásra áll be, ennek során be-ki kapcsolgat a triac, már amíg a gépet bekapcsolva tartják, illetve takarékos módban lejjebb engedi a hőfokot, egy idő után. De a hőtartáshoz már csak rövidebb impulzusok kellenek, nem az jelenti a nagyobb igénybevételt, ilyen szempontból.
-
#82841
tordaitibi
veterán
daninet
#82837
válasz
daninet
#82837
üzenetére

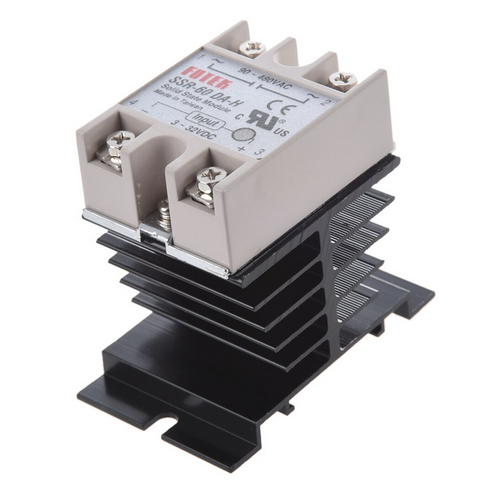

Munkahelyemen tobb ilyen es a 3fazisu nagytesoja uzemel eleg mostoha korulmenyek kozott, 4-8kW motorokat kapcsolnak.
Es melegszenek rendesen. Az a baj hogy hiaba teszed 5x ekkora hutobordara ha a borda egy zart dobozba van amibe benne marad a meleg es csak ido kerdese hogy bealljon a hoegyensulyi allapot, ami megallhat 50 es megallhat 100 fokon is. Ezert jol irta a kollega hogy adott helyen, adott uzemviszonyok kozott ki kell probalni tobb oras terhelessel, lehetoleg a nyari 37 fokba mert igy nem erhet meglepetes.En ezt a melohelyemen ugy oldottam meg hogy kivagtam a muanyag szerelodobozt az ssr mereteben es sziloplaszttal tomitve az ssr bennt a dobozba, a borda kinnt a szabad levegon. 5 eve mukodnek.
Bar sokra nem mesz vele de egy triakon, ami ezeknek a kapcsoloeszkoze, 1.5V felett esik a 3 pn atmenet miatt es ez 14 ampernel 25W koruli disszipacio. Ezt el kell vezetni a dobozbol is. A 3fazisu ssr 3x25ampernal brutalisan melegszik az tapasztalatbol tudom. Nemcsoda, 60-80W marad rajta. Ez a hatranya. Egy magneskapcsolon meg esik 1-2W.
-
topi66
aktív tag
válasz
Tomika86
#82834
üzenetére
Zárlatnál túl lassú, nem ajánlom. Annó a volt tanárom mondta,hogy a félvezető a halála árán is,de megóvja a biztosíték életét. Mivel autós eszköz,a jármű elektronikában is használatos késes biztik is számításba jöhetnek. Vannak panelre forrasztható kis méretű biztosítékok, és azokhoz van aljzat is amikor nem a biztit forrasztod,hanem a kis aljzatba nyomod bele,de a rezgésektől hosszú távon tartanék hogy kilazul.
-
Tomika86
senior tag
válasz
topi66
#82833
üzenetére
Az egész panelemet.
A 12V-ból 5V és 3,3V van előállítva MP1584 ic-kkel, van 7" nextion érintőkijelző, ESP32-WROOM-32D, AD átalakító az egyik ágon.
A másik biztosíték pedig FET-es kimenetekhez kellene, 12V-os reléket kapcsolnak a FET-ek.
Tehát 2db biztosíték lenne(most van is üvegbiztosíték.Az a baj, hogy a ptc biztosíték se kicsi. Kellene mindkét ágra 1A-es körülbelül.
-
#82831
weiss
addikt
Dr. Szilikát
#82830
válasz
Dr. Szilikát
#82830
üzenetére
Wow, köszi!
-
#82830
Dr. Szilikát
őstag
weiss
#82828
Dr. Szilikát
őstag
Az infra LED áramimpulzusait a vezetékelés antennaként kisugározza. Ferritantentennás rádióhoz közelítve bezavar rövid- vagy középhullámon, ezt a négyszögjel felharmonikusai okozzák. Hangolással lehet optimalizálni, hogy jól hallható legyen.
Távszabályzó belső tisztítása után így kényelmesebb például a gombokat sorra ellenőrizni, hogy mindegyik működik-e, mintha kamerában nézném.
Univerzális (előprogramozott) szabályzó programozása közben lehet hallani a különböző kódolási hangokat, amiből jobban lehet érzékelni, hogy halad a folyamat, illetve történik valami, azaz jól követjük a használati utasítást.
-
#82828
weiss
addikt
Dr. Szilikát
#82823
válasz
Dr. Szilikát
#82823
üzenetére
Mi ez az AM rádiós teszt?
-
#82827
rostiron
őstag
Donki Hóte
#82826
rostiron
őstag
válasz
Donki Hóte
#82826
üzenetére
Közbe kipróbáltam, ez olajos szerintem. Mind a kettöből kifújtam egy kis adagot, a Motip elpárolgott, de ez nem olajos, csúszós maradt. A szaga is más. Befújom a potit azt meglátjuk.
-
#82826
Donki Hóte
veterán
rostiron
#82825
-
#82825
rostiron
őstag
Dr. Szilikát
#82823
rostiron
őstag
válasz
Dr. Szilikát
#82823
üzenetére
Egy utolsó kérdés

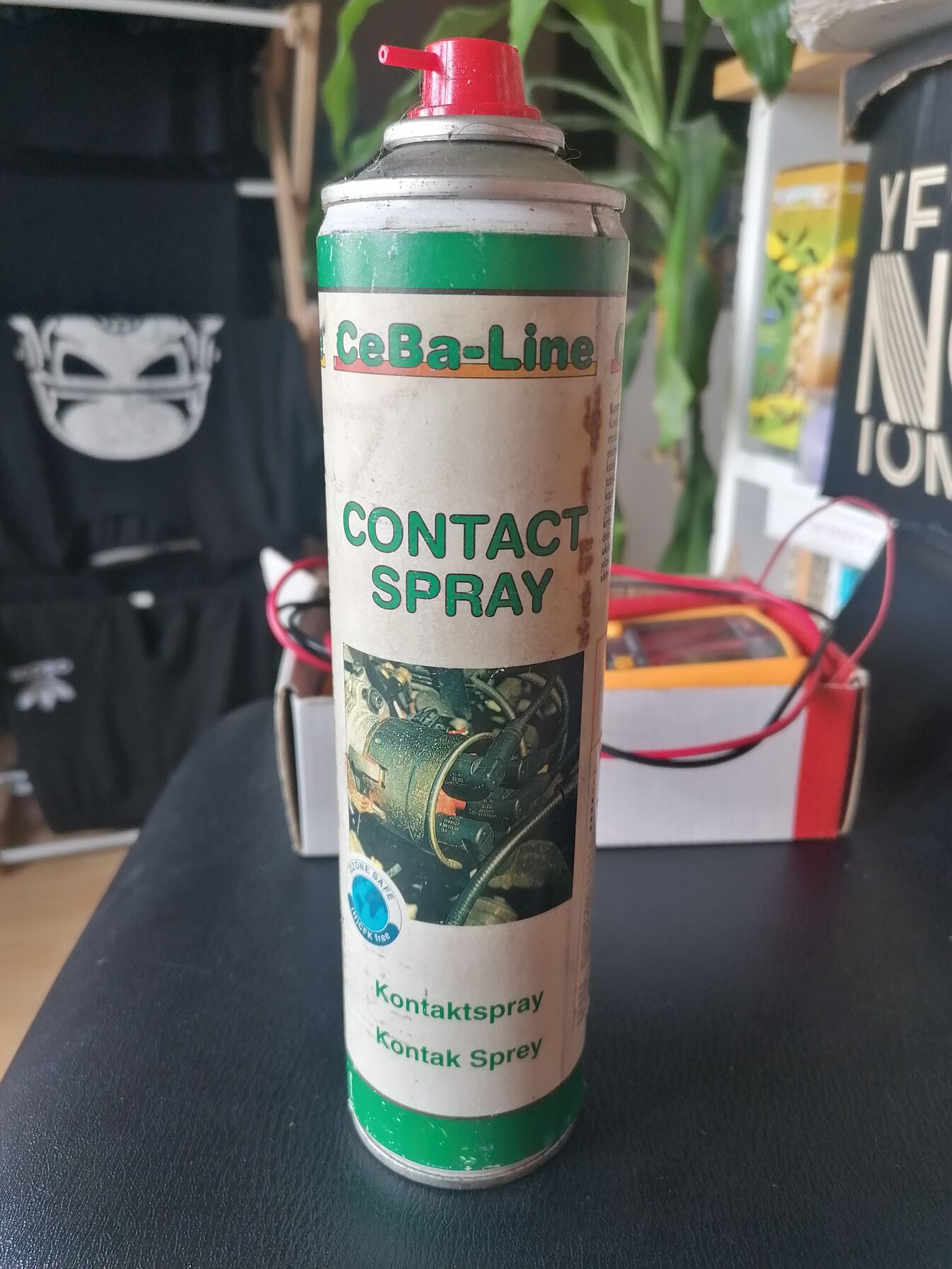

Találtam a garázsba egy őskori kontakt spray-t ez melyik a két fajta közül ?
-
#82823
Dr. Szilikát
őstag
#68216320
#82821
Dr. Szilikát
őstag
válasz
#68216320
#82821
üzenetére
Színes kijelző, azt nem láttam előbb, funkcionálisan mondjuk mindegy lenne, IR-dekóder érdekes, néha hasznos is lehet, jelhibák detektálására, noha legtöbb esetben az egyszerű kamerás vagy AM-rádiós teszt megfelel a távszabályzók ellenőrzéséshez.
#82822 rostiron
Kontakt spray, potméterekhez bármelyik használható, két fő fajtája a nyomtalanul párolgó, illetve olajos nyomot hagyó. Utóbbi hatékonyabb általában, ami megnyilvánulhat a gyorsabb és tartósabb hatásban, kevesebb befújástól. Ezt okozhatja a jobb beszivárgó, kúszóképesség is (ami a csavarlazítók jellemzője és a WD-40 is tud kúszni elég jól). De a másik is jó lehet.
10 kohm vagy 1 Mohm nem felcserélhető.
-
rostiron
őstag
válasz
Barret001
#82819
üzenetére
Megtisztítom valamivel majd, féktisztító van még itthon, valahol olvastam az is jó, mert alkohol és benzin keveréke. A potit meg [ilyen van itthon] ezzel befújom. Ez jó lehet ?
A másik kettőre 1M 317M van írva. Akkor azok nem ilyenek ? Gondoltam kicserélem ha nem lesz jó. Azt a kettő nem használjuk.
-
#82821
#68216320
törölt tag
Dr. Szilikát
#82820
#68216320
törölt tag
válasz
Dr. Szilikát
#82820
üzenetére
Én a video alapján voksoltam a TC1-re. Állítólag az aksija hamar romlik, szóval lehet azt majd hamar érdemes cserélni.
-
#82820
Dr. Szilikát
őstag
#68216320
#82818
Dr. Szilikát
őstag
válasz
#68216320
#82818
üzenetére
Amit látni lehet, szürke LCD az egyik, világítást nem tudom, míg a másiknál jobboldalról egy zöld LED adja a fényt.
IR-teszter bizonyára a távszabályzók fényére reagál, de ez is csak így ránézésre írom.
Youtube-on mutatták valahol, illetve leírás található róla, miszerint pontosítás, kalibráció is lehetséges, de jobban nem jegyeztem meg. Amire én használom, így is jó, ahogy van.
Praktikus a félvezetők lábainak, fajtájának egyszerű azonosítása, ami nem pontosság kérdése. Kondenzátor ESR, lényeg látszik. Mutat még egy Vloss értéket is (látszik a képen), ami az önkisülés mértékére utal.
-
#82818
#68216320
törölt tag
Dr. Szilikát
#82817
#68216320
törölt tag
válasz
Dr. Szilikát
#82817
üzenetére

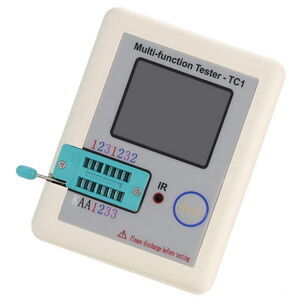

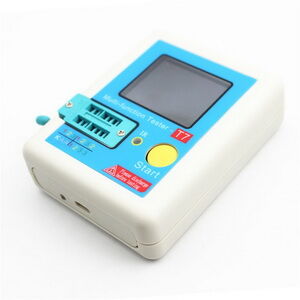

Köszi az infót. Én a TC1-el szemezek jelenleg. Igazából nem tudom mi a különbség a TC1 és T7 között. A T4 tegnap érkezett a hestore kínálatába meg újra. de ha plexi házat is veszek hozzá akkor szinte ugyanott vagyok, mint egy TC1 ára.
Viszont olyanokat olvasok, hogy elég pontatlanok ezek. Ugyanarra az alkatrészre tesztelve más-más eredményt ad.
Szóval nem tudom mennyira használhatóak a valóságban ezek az olcsó verziók?
Esetleg folyamatos firmware frissítéssel javul a pontosságuk? -
#82817
Dr. Szilikát
őstag
#68216320
#82816
Dr. Szilikát
őstag
válasz
#68216320
#82816
üzenetére

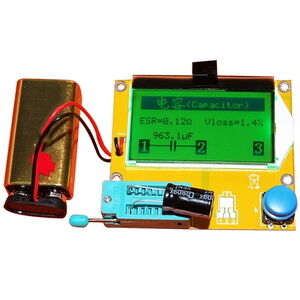

T4 van nekem, plexiházzal, ahol a panel alá építettem sorosan két lapos Li-po cellát, amivel jó sokáig nem is kell törődni egy töltés után.
Végzi a dolgát, csak én szúrtam ki vele egyszer, magammal vittem kiszállásra és egy TV-ből kivett kondiban még volt feszültség (elfelejtettem kisütni), a T4 kis processzora pedig teljesen védtelen ilyen hatás ellen, így pont a lényeg ment tönkre a panelon.
Rendeltem másikat eBayről, annak meg útközben eltört a kijelző sarka, mert az eladó nem tudta, hogy a kijelzőt eltolva kell csomagolni, ahogy a korábbi eladó csinálta, úgy nem törik el.
Törést lefotóztam, árát visszautalták, de a panel még jó volt, így a kettőből csináltam egyet, balfogást megúsztam ennyivel.
-
#82815
Dr. Szilikát
őstag
rostiron
#82813
Dr. Szilikát
őstag
válasz
rostiron
#82813
üzenetére
Lehetne valamit látni bizonyára, ha kiépíted, méred, forgatod és a műszer szabálytalanul ugrálgat, de nem ez a lényeg ilyenkor.
Tisztítás, befújás gyakran csodát tud tenni és akkor nem kell küzdeni érte, hogy hol kapsz, milyet kapsz stb. Ha nem jön össze, utána lehet még gondolkodni, néha szétszedésre is van lehetőség, noha konkrétan ezt nem tudom, a helyzet hozza, mit lehet tenni.
Denaturált szesz épp nem a legjobb, tapasztaltam kártékony hatását is. Még a sebbenzinnel hígított műszerolaj is jobb, fecskendő segítségével, WD-40 nem rossz, noha potméter esetében arra is panaszkodott valaki, hogy még rontott is a szénpályán.
Alkonek vízmentes denszesz nekem nagyon bevált például, de egy 70 %-os alkohol gyenge is, túl vizes is.
-
#82813
rostiron
őstag
Intruder2k5
#82812
rostiron
őstag
válasz
Intruder2k5
#82812
üzenetére
Csak a potmétert ki lehet mérni hogy jó-e ? Ha igen hogy ?
-
#82812
Intruder2k5
MODERÁTOR
rostiron
#82803
-
#82810
tordaitibi
veterán
#85619712
#82809
-
#82809
#85619712
törölt tag
tordaitibi
#82808
#85619712
törölt tag
válasz
tordaitibi
#82808
üzenetére

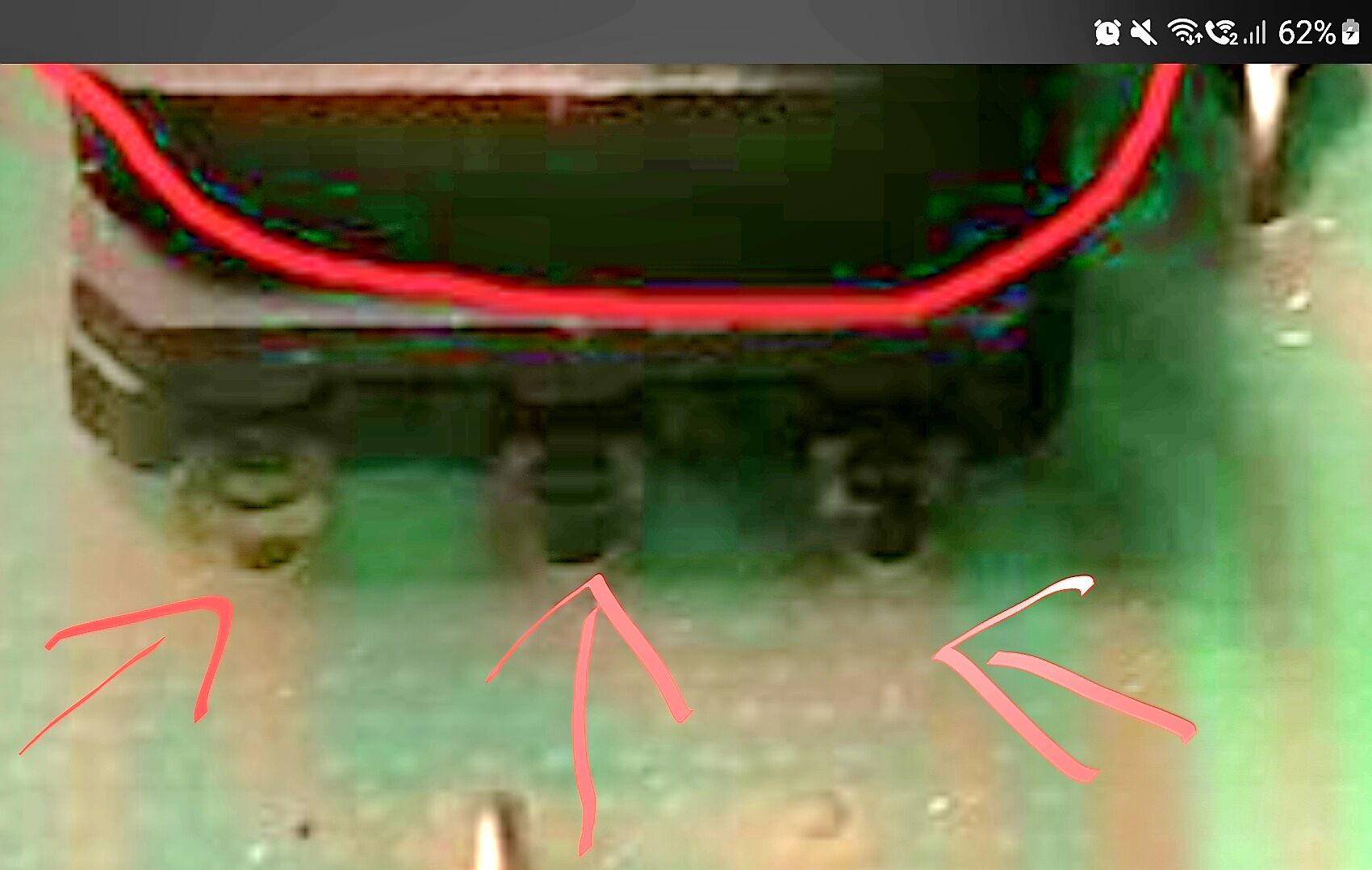

Ott bujkálnak azok a lábak az árnyékban. Egy kicsit világosítva a képen jobban látni őket.
-
#82808
tordaitibi
veterán
#85619712
#82807
-
#82807
#85619712
törölt tag
tordaitibi
#82806
#85619712
törölt tag
válasz
tordaitibi
#82806
üzenetére
Lehet tévedek, de mintha csak meg lenne hajtogatva a lába 90 fokkal a sima potinak. De a fene tudja, nem igazán látni.
-
#82806
tordaitibi
veterán
#85619712
#82805
-
#82804
tordaitibi
veterán
rostiron
#82803
-
rostiron
őstag

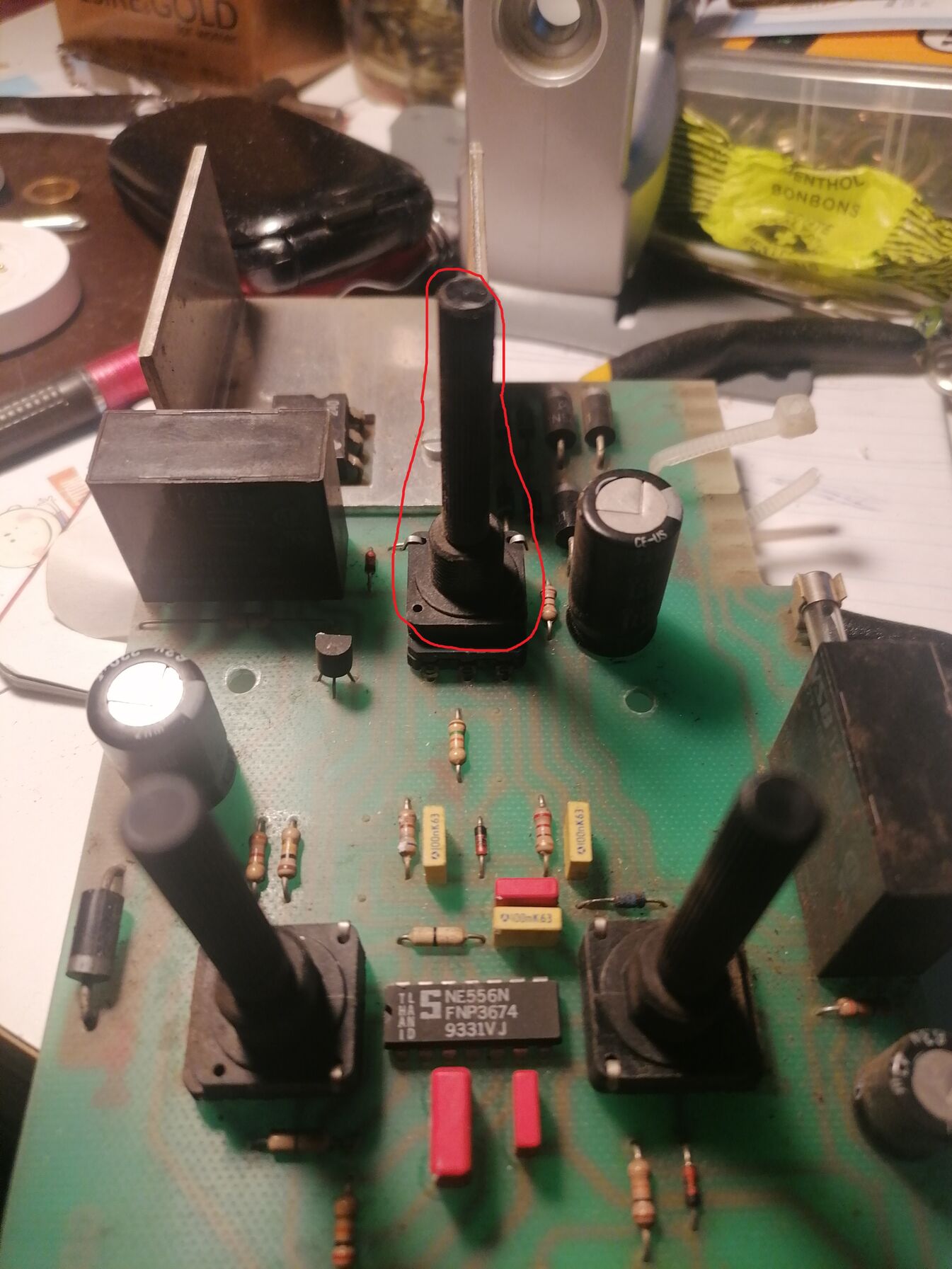

Sziasztok.
Mivel már sokszor segítettetek, ezért most is hozzátok fordulok.

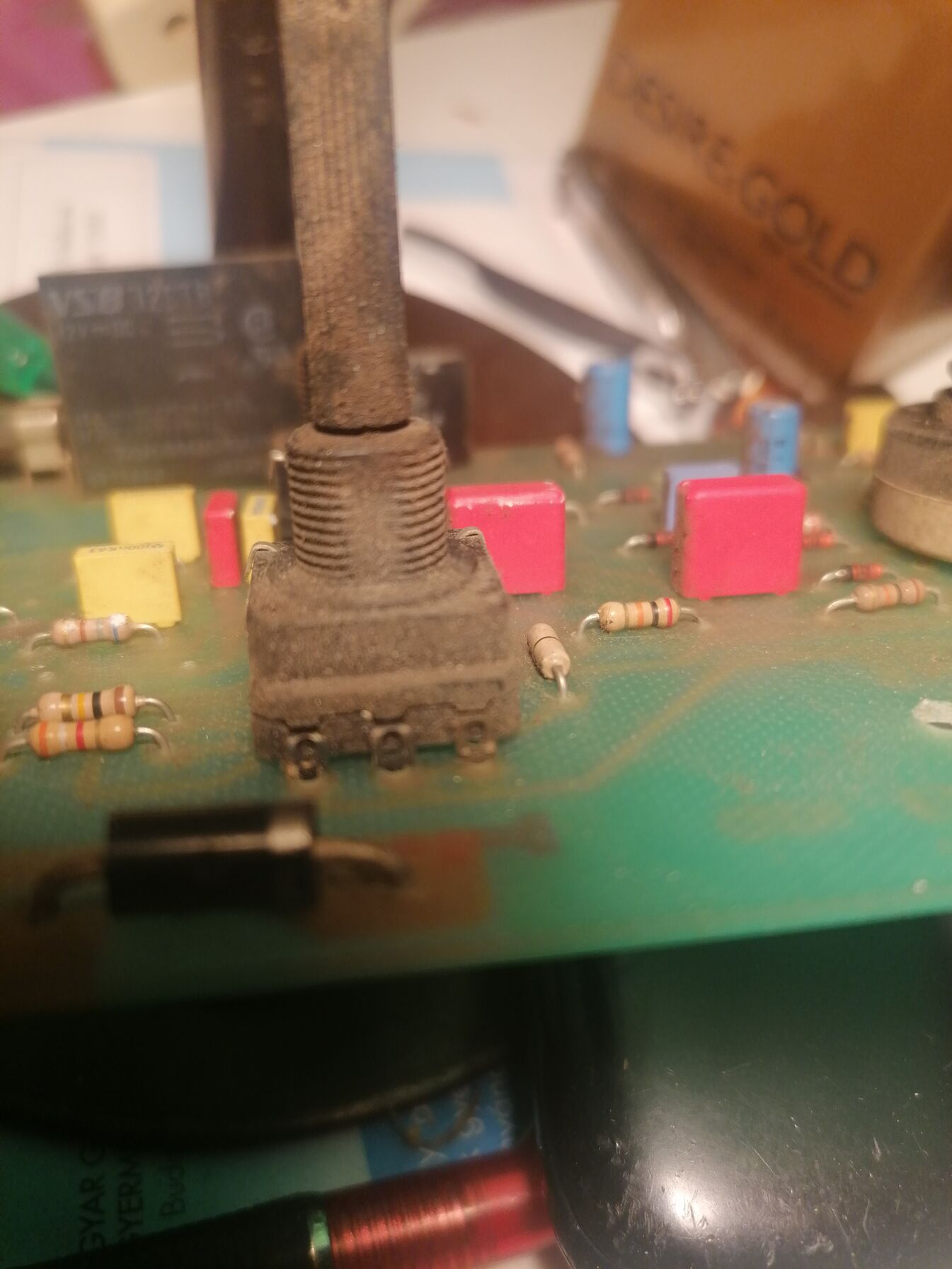

A co hegesztőnk huzal beállító pótmétere szarakodik. Legalább is gondolom én.
Épp hogy hozzá érek ( csak egy ici- picit tekerem ), és mintha teljesen eltekerném.
Meg néha hegesztés közben mintha valaki odamenne, és ráadna egy nagy adagot úgy viselkedik.
A potméterre 10K 312m van írva. Milyet kell vennem, hogy keressem ?
-
#68216320
törölt tag
Nagyjából 6 éve már az általad linkelt pákát használom.
Tényleg totál fapad, nem hőfok, hanem teljesítmény szabályzós. Emiatt picit lassabban melegszik fel (kell vagy 6-7 perc) de azután gyakorlatilag egész nap szépen elvan.
Van néhány fajta pákahegyem hozzá, gyakorlatilag mindenhol kapni lehet végeket.
Eddig mindent sikerült forrasztanom vele, aminek neki mertem állni.
Bármennyire is egyszerű, szerintem egész jó darab. Többször gondoltam már arra, hogy lecserélem valami komolyabb darabra, de nem volt igazából olyan negatív tapasztalatom, ami miatt megérte volna ezt félretenni. Ezért bár vettem ezt-azt közben (vákumos ónszippantó állomás, hőlégfúvó állomás) ez valahogy mégis megmaradt. Kezdőnek, hobbi forrasztónak szerintem jó darab. -
#82801
PHM
addikt
Intruder2k5
#82800
PHM
addikt
válasz
Intruder2k5
#82800
üzenetére
Ennek a pákának a drágább, digitális hőfokszabályzós változatához van
szerencsém.
+: Viszonylag olcsó, s ha akarom, csinálhatok hozzá póthegyet tömör rézhuzalból.
-: Zavaróan vastag és merev a vezetéke, nehéz hozzá póthegyeket beszerezni.
A hozzá adott hegy szöge nem alkalmas finom forrasztásokhoz,
ráadásul nem túl jól nedvesíti az ón és hajlamos megégni.
Nehézkes a használata, bár hozzá lehet szokni.
Inkább valami ilyesmit javasoltam volna, ha a vásárlás előtt szólsz: [link]
2-3 plusz csúccsal ugyan kb a duplája árban, de sokkal használhatóbb,
és sokféle hegyet lehet hozzá kapni.
Az meg, hogy csak a Weller páka használható, szerintem marhaság.
Van nálam Weller tcp, az említett Lidl féle, + egy márkás forrasztó állomás,
aminek nem jut az eszembe a neve és egy Auyue 9xx forrasztó állomás.
Ezek közül messze a legtöbbet az utolsót használom.
Lézernyomtatóm van. Ha jól gondolom akkor talán művészellátó üzletben is lesz ilyen papír. Akkor odafigyelek, hogy 200g-os fajta legyen.
Új hozzászólás Aktív témák
Hirdetés
ekkold
- Samsung Galaxy A15, 128GB, Kártyafüggetlen, 1 Év Garanciával
- AKCIÓ! Dell Optiplex 5050 SFF asztali számítógép - i5 7500 8GB DDR4 256GB SSD HD630 Win10
- BESZÁMÍTÁS! ASUS ROG STRIX Z270G GAMING WiFi alaplap garanciával hibátlan működéssel
- Samsung Galaxy S25 Ultra 1TB, Kártyafüggetlen, 1 Év Garanciával
- LENOVO ThinkBook 13s - 13.3" FullHD IPS - i5-10210U - 8GB - 256GB SSD - Win11 - MAGYAR
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PC Trade Systems Kft.
Város: Szeged
