Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#85400
Gyula84
veterán
DonThomasino
#85373
Gyula84
veterán
válasz
DonThomasino
#85373
üzenetére
rakjál bele ledeset
-
#85377
MasterMark
titán
DonThomasino
#85375
MasterMark
titán
válasz
DonThomasino
#85375
üzenetére
Akkor 10 Wattal több, nem hinném hogy nagyon meghatná.
szerk.: Én is tettem már 100 W-ost 60-asba, elkezdett lehámlani a festés a búráról a meleg miatt.
-
#85376
Dr. Szilikát
őstag
DonThomasino
#85375
Dr. Szilikát
őstag
válasz
DonThomasino
#85375
üzenetére
Tettem már ilyenbe 100-as izzót is, műanyag foglalattal. Ezek persze nem hőre lágyuló anyagok, de attól még barnulhat, fáradhat az anyag, nem illik ilyet csinálni. Jól fel is forrósodott, más baja nem lett. Több órát is ment, néhány napig, garázsban.
Később szét is szedtem egy kis felújításra, mert a kapcsolója kikészült (nem feltétlen a túlterhelés miatt, régi lámpa, sokat volt használva), azt kiiktattam és a merev kábel helyett egy jobb, hajlékonyabb vezetéket építettem be (bontott TV-kábelt). A foglalatot megvizsgálva semmi gondot nem láttam.
70 W halogén is jó, mert nem sokkal fűt jobban, mint a 60-as, de a fényerő 100 W hagyományosnak felel meg, a gyártó felirata szerint. Porcelánnal még jobb.
Természetesen nem reklámozni akarom a szakszerűtlen használatot, és a tűzveszély kockázatát is mindenki maga mérje fel, de a gyakorlatban vannak azért bizonyos tűréshatárok. Elvileg a gyártónak is a legrosszabb körülményeket kell alapul venni, például a legforróbb környezet, ami reálisan előfordul (kánikulában, nem túl jó szellőzés mellett stb.) és azt is bírnia kell.
-
#85374
MasterMark
titán
DonThomasino
#85373
MasterMark
titán
válasz
DonThomasino
#85373
üzenetére
Maga a foglalat műanyag? A búra műanyag? Ezek olvadhatnak meg ha erősebbet teszel bele.
-
#85286
tordaitibi
veterán
DonThomasino
#85283
válasz
DonThomasino
#85283
üzenetére
Nálam változó hogy mit áramtalanítok és mit nem.
Van olyan telefontöltőm amit 5 éve nem húztam ki az ágy mögötti konnektorból, 0,1W alatti a készenléti fogyasztása. de a ledszalagos díszvilágításomnak egy 500W PC tápja van, azt áramtalanítom ha nem használjuk.
És kikapcsolom hosszabbítós kapcsolóval a mikrohullámú sütőmet is csak ha használjuk akkor megy mert az egy bár kitűnő mikro de 26 éves és 12W a standby.
Telefontöltők jellemzően nulla, hasonlóak a modernebb tápok is, terhelés nélkül burst módban üzemelnek azaz pár másodpercenként bekapcsol majd kikapcsol.
Ezek azok amiknek 0,2-0,3W körüli a standby fogyasztásuk, szerény véleményem hogy ezeket teljesen felesleges kihúzkodni. A mini pc-met se áramtalanítom, értelmetlen, 0,5W alatti a készenlétije, évente ez 100Ft.
És ami meg kell azt sem lehet áramtalanítani, pontosabban nem érdemes.
Egy távirányítós TV értelmét veszti így, hasonlóan egy kert vagy garázskapu nyitóhoz vagy a szobai kivetítős órámat se huzgálom ki mert pont a lényegét veszítené el.
Szelektálni kell és nem ész nélkül mindent kihuzigálni.
Azt 100%-ra biztosan állítom hogy nálad nem az egyszem glimmlámpa miatt fogod túllépni a rezsicsökkentett 210kWh-át.
Én havi 110-120kWh-t fogyasztok.
3 éve költözött el a fiam, ő keményvonalas játékos, mióta elköltözött 10000 forint helyett 4000 a villanyszámlám, az a PC egy atomerőmű volt 1kilowattos táppal és ez pregnánsan meglátszik a fogyasztáson. -
#85284
aujjobba
addikt
DonThomasino
#85283
aujjobba
addikt
válasz
DonThomasino
#85283
üzenetére
Úgy tudom a modern kapcsolóüzemű tappal hajtott eszközök (manapság kb. minden, tv, töltő, stb) készenléti fogyasztása minimális, ellenben ha folyton ki/be kapcsolod alóla az áramot (vagy kihúzod/bedugod) az képes hamar hazavágni.
-
#85282
tordaitibi
veterán
DonThomasino
#85280
válasz
DonThomasino
#85280
üzenetére
Nullát.
Mezei villanyóra nem, a mostani digitális talán méri.
Valahol a 0,05-1mA tartományban van az áramfelvétele, 0,1W körül. -
#84880
pjen
félisten
DonThomasino
#84879
pjen
félisten
válasz
DonThomasino
#84879
üzenetére
Igen mikor nyekken behúz a miháb, rákapcsolja az inditó kondit a segéd fázisra. Mikor felpörög csökken az áramfelvétel miháb elenged, lekapcsolja a kondit. Vannak 2 kondis motorok amiken egy üzemi kondi mindíg bekapcsolva marad, ezeknek nagyobb az üzemi nyomatéka.
-
#84868
mezis
félisten
DonThomasino
#84866
mezis
félisten
válasz
DonThomasino
#84866
üzenetére
A nyekkenő hang normális. Az indító relé kapcsol az indításkori nagy áramra, aztán pár másodperc után meg az alacsonyabb áramnál már el kellene engednie.
Mivel indítana? Kondenzátorral vagy ellenállással?
-
#84867
Dr. Szilikát
őstag
DonThomasino
#84866
Dr. Szilikát
őstag
válasz
DonThomasino
#84866
üzenetére
Lehet éppen, majd az esztergályos megmondja, hogy fizikailag mik a lehetőségek. Esetleg tud segíteni a leszedésben is.
Az indítórelének van egy sajátos hangja, kattanása, illetve a motornak az indítás alatt más a hangja, ilyen is van.
-
#84865
Dr. Szilikát
őstag
DonThomasino
#84864
Dr. Szilikát
őstag
válasz
DonThomasino
#84864
üzenetére
Pont így néz ki egy ilyen áramrelé belseje, típustól függetlenül. A lemezrugó tart ellen, az alul ferdén álló, áram hatására elmozduló vasmagnak, ami zár egy érintkezőt.
Tengely attól függ, ha feltételezzük, hogy az eredeti végződés ékelt és / vagy ellenirányú menetes, akkor elképzelhető, hogy leszedhető, melegítéssel, illetve valamiféle szakszerű lehúzással / letekeréssel.
-
#84828
fatpingvin
addikt
DonThomasino
#84821
fatpingvin
addikt
válasz
DonThomasino
#84821
üzenetére
azt azért ne, ha csak szétkalapálnád inkább áruld el hol vagy helyileg
ha Budapesten akkor inkább egyeztessünk róla privátban. -
#84819
ekkold
Topikgazda
DonThomasino
#84818
ekkold
Topikgazda
válasz
DonThomasino
#84818
üzenetére
Attól függ mi a célod vele. Ponthegesztő készítéséhez a nagyfesz tekercset szokták levágni, és befűzni a helyére a vastag szekunder vezetékből két menetet. Rendesen kivenni a lemez pakkot úgy lehet, ha az oldalsó hegesztéseket "leflexeled".
-
#84797
Dr. Szilikát
őstag
DonThomasino
#84788
Dr. Szilikát
őstag
válasz
DonThomasino
#84788
üzenetére
Olyan szögletes dobozkát láttam már, indítórelével a belsejében (áramrelé gyakorlatilag), három kivezetéssel. Mint ez is (netes kép):
Tengelyt házilag nem egyszerű kiütni, sajtológép kellene hozzá, plusz a további gondok, mit raksz bele stb. Felrakáshoz (is) valószínűleg felmelegítik a rotort, hogy táguljon az anyag és még akkor is kell a gépi erő, gondolom.
A meglévő tengelyt egyszerűbb lenne bontás nélkül a kívánt alakra esztergáltatni, vagy csak vágni belőle. De akinek vannak eszközei, hegesztéssel és esztergálással is megoldja. Itt a képen látszanak még a kiegyensúlyozáshoz felrakott kis tömegek is:
-
#84795
tordaitibi
veterán
DonThomasino
#84788
válasz
DonThomasino
#84788
üzenetére

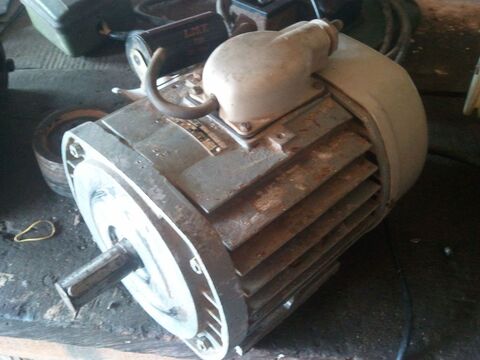

A doboz 99% valószínűséggel az indítórelé (regler) mint a hűtő kompresszorokon.
Indításnál, nagy áramnál behúz, rákapcsolja a kondit a segédfázis tekercsre, ha felfutott kikapcsol. Azaz a motor nem állandó segédfázisos csak indító.
Ha túlterhelik is be-behúz, ez segíthet a teljesítmény megsaccolásában.
Beindítod, terheled, áramot mérsz és ahol beugrik a segédfázis kb. az alatt kicsivel van a maximális terhelhetősége.
Favágó módszer de saccolni elmegy.
Ugyanígy ha beépíted a tervezett helyére, ha szinte állandóan besegít akkor kicsi a motor.
Ha felfut, elejt a relé és 10-15 perc terhelés után sem tűzforró a motor akkor megfelel az adott terhelésre.
Kondit nem ártana mérni, lehet kapacsitásvesztett is.
Üresjárásba ha perceken belül tűzforró akkor sajnos menetzárlat gyanús.
Ha adobozba nem indítórelé van csak bekötési pontok, akkor állandó segédfázisos. Bekötésről egy fotó esetleg. -
#84794
Donki Hóte
veterán
DonThomasino
#84793
válasz
DonThomasino
#84793
üzenetére
Jó volna, ha az adattáblát is megpróbálnád lefényképezni.
Első blikkre ez egy IMI motornak tűnik, az adattábla bal felső sarkában van az IMI felirat, közvetlenül alatta a típusszám. Ha a típusszám kivehető lenne, az nagy segítség lenne.
-
#84792
Donki Hóte
veterán
DonThomasino
#84788
válasz
DonThomasino
#84788
üzenetére

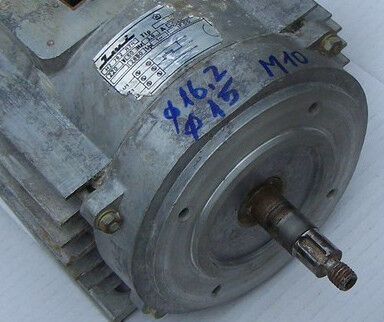

Ránézésre ez egy közönséges aszinkron motor. Valószínűleg nincs benne egyenirányító, a dobozban kapcsok vannak. Azt is fényképezd le, mert lehet, hogy a motor tud működni egy és három fázisról is, illetve lehet, hogy a forgásirányt is tudod változtatni a kapcsok felcserélésével.
A tengely kúpos részét le kell flexelni és ráhegeszteni egy toldást, más megoldás nemnagyon van, mert a kiálló tengely egyben van a motor tengelyével (bár a képen nem látszik pontosan).
Aszinkron motorokra nagyon nehéz fordulatszámszabályozót készíteni, alapvetően a rá kötött AC feszültség frekvenciája és a póluspárok száma határozza meg a fordulatszámot.
-
#84791
Gyula84
veterán
DonThomasino
#84790
Gyula84
veterán
válasz
DonThomasino
#84790
üzenetére
szerintem az egy anyag, de ezt te látod jobban
-
#84789
Gyula84
veterán
DonThomasino
#84788
Gyula84
veterán
válasz
DonThomasino
#84788
üzenetére
persze hogy szét kell szedni, amúgy az egy tengely
a dobozba meg nézz bele -
#84708
Dr. Szilikát
őstag
DonThomasino
#84705
Dr. Szilikát
őstag
válasz
DonThomasino
#84705
üzenetére
Rutinos ember ránézve a méretéből megmondja, hány kW-os. Régen én is tudtam, egy gyárban voltunk gyakorlaton, ott aztán voltak 100 kW-os motorok is, meg kisebbek is.
-
#84707
#32277248
törölt tag
DonThomasino
#84705
#32277248
törölt tag
válasz
DonThomasino
#84705
üzenetére
Van egy kutyám, honnan lehet tudni a fajtáját? Kb. ennyire értelmes ez a kérdés is. Egy fotó róla? Hátha látott már valaki hasonlót, vagy a vezetékek száma esetleg a rajta lévő sorkapocs, van e kondenzátor vagy nincs, stb. mind-mind árulkodó lehet.
-
#84706
Donki Hóte
veterán
DonThomasino
#84705
válasz
DonThomasino
#84705
üzenetére
Méretéből. Ha hüvelykujjnyi, akkor 5 V DC, ha öklömnyi, akkor 12 V DC, ha jó nagy, akkor 230 V AC, ha k.rva nagy, akkor 430 V AC.
Aki a kérdésedre ennél többet tud mondani, az távolbalátó
-
#83673
Dr. Szilikát
őstag
DonThomasino
#83672
Dr. Szilikát
őstag
válasz
DonThomasino
#83672
üzenetére
Arra utaltam épp, hogy rosszul írta az eladó. Bár a dobozát még nem láttam és arra sem emlékeztem, hogy Toshiba, de az alkatrészt megismerem, annyira jellegzetes.
A fotodióda gyakorlatilag a napelem, annak egy kis chipje, így adja magát, hogy feszültségméréssel tesztelhető + fény.
A fototranzisztor viszont a multiméternek lehetőleg a diódavizsgálójával ellenőrizhető, fény hatására vezetni kezd (kollektor a pozitív / NPN). A bázist nem szokták kivezetni, az kapja a fényt gyakorlatilag. Mivel a tranzisztorhoz hasonlóan a C-E leültetési vagy maradékfeszültség 0,1 V körül alakul (vezető állapotban), ezért az ellenállásmérő nem feltétlenül detektálja jól, de a diódavizsgáló igen, mivel az ennél nagyobb nyitófeszültségekkel játszik.
-
#83670
Dr. Szilikát
őstag
DonThomasino
#83669
Dr. Szilikát
őstag
válasz
DonThomasino
#83669
üzenetére
Az izzó és a fototranzisztor (hőskori optocsatoló) úgymond "csak" a túláramvédelemhez szükséges, anélkül egyébként működnie kell.
Az áteresztőknek egyformának kell lennie, különben a nagyobb nyitófeszültségű szilícium, jelen esetben mintha ott sem lenne gyakorlatilag, a többire hárul az egész terhelés.
Mindegyik tranzisztor emitterében szerepel ugyan 1,7 ohm kiegyenlítő ellenállás, de az csak azonos típusok gyártási szórásának kiegyenlítésére való. Az előzményben részletezett B-E eltérés ehhez már túl nagy.
Szilícium tranzisztorokhoz mondjuk elvileg 0,1 ohm is már elegendő lenne, vagy nem sokkal több, ami kevesebbet is fűtene. 1,7 ohm a germánium tranzisztorok nagyobb szórása miatt lett betervezve, illetve ezek a túláramimpulzusokra is érzékenyebbek, amit némileg korlátoz az ellenállás, míg lekapcsol a védelem.
-
#83660
pjen
félisten
DonThomasino
#83656
pjen
félisten
válasz
DonThomasino
#83656
üzenetére
Régen megskapoltunk egy fémházas tranyót, BFY 34 vagy 2N 2905 .
-
#83659
Dr. Szilikát
őstag
DonThomasino
#83656
Dr. Szilikát
őstag
válasz
DonThomasino
#83656
üzenetére
Működik ilyen tápegységben, de mivel nagyobb a B-E feszültségesés, azonos terhelőáramon valamivel jobban melegszik. Kis áramon 0,1 V-ra tehető, nagyobb áramon 0,2-0,3 V lehet talán a germániumnál, míg szilíciumnál terhelve 0,8-1 V is lehet (áramfüggő). Igaz, hogy disszipatív megoldás lévén az egész be-ki feszültségkülönbözet a tranzisztoron megy el (C-E), mondhatni ahhoz képest, nem nagy a különbség. Ugyanakkor itt a trafó szekunder feszültségét is átkapcsolják fokozatosan, hogy ne legyen feleslegesen nagy a betáp.
Fototranzisztort előbb le kell ellenőrizni, ha működik, felesleges cserélni. Itt a védelem működéséhez szükséges, túláramra felizzik egy izzó, arra reagál. Kicsit elavult megoldás, lehetne helyettesíteni egy optocsatolóval is, mármint megfelelően illesztve a bemenetét.
De vehető valami random fototranzisztor, az is jó elvileg. Vagy:
https://www.kovacselektronika.hu/product/izzo-jelzolampa/optoelemek/os13-dioda
Régen nekem is volt ilyen, most ugrott be a képről. Viszont a fotodióda feszültséget generál fény hatására, itt van egy kis zavar.
https://elektrotanya.com/fok-gyem-tr9253_labor_tapegyseg.djvu/download.html
-
#83657
Ribi
nagyúr
DonThomasino
#83656
Ribi
nagyúr
válasz
DonThomasino
#83656
üzenetére
Hu, szerintem egy ilyen van nekem is otthon, de inkább nem kezdtem bele felújítani.
Bekapcsolás után valami elkezdett füstölni
Összes power tranyót cseréled majd?
Mert 1-2-t cserélni nem tudsz, mert nem lesznek normálisan kiegyenlítve. -
#83655
Ribi
nagyúr
DonThomasino
#83653
Ribi
nagyúr
válasz
DonThomasino
#83653
üzenetére
Is, meg mert régi, de ez függ mibe megy.
Pl egy régi erősítőt sem tudsz megépíteni 1:1-ben mai tranzisztorokkal, mert régiek 0,5-2MHz helyett akár 10-50+MHz-et tudnak.
ASZ1018 elvileg 0,25MHz?, MJE2955 meg gyártótól függően 1-4MHz ahogy emlékszem.
Csak azt mondom, hogy nem árt megnézni okozhat-e gondot a nagyobb freki. TO-3-asok mondjuk általában még a lassabb jószágok. -
#83654
Dr. Szilikát
őstag
DonThomasino
#83653
Dr. Szilikát
őstag
válasz
DonThomasino
#83653
üzenetére
Ahol jelentősége van az eltérő B-E nyitófeszültségnek (B-osztályú végfok), ott a nyugalmi áramot is korrigálni kell.
Különben jelentkezik a keresztezési torzítás, túl kevés vagy semmi nyugalmi áram mellett.
-
#83652
Ribi
nagyúr
DonThomasino
#83650
Ribi
nagyúr
válasz
DonThomasino
#83650
üzenetére
Arra mondjuk figyelj, hogy az ASZ1018 sár lassú. Ha csak bedobsz helyette egy mai gyors tranzisztort, lehet begerjed. Lehet majd "vissza kell lassítani".
-
#83651
PHM
addikt
DonThomasino
#83650
PHM
addikt
válasz
DonThomasino
#83650
üzenetére
-
#83546
Pubszon
veterán
DonThomasino
#83545
Pubszon
veterán
válasz
DonThomasino
#83545
üzenetére
Köszi, írok nekik.
Nincs sajnos, már lekopott.
-
#83447
Barret001
addikt
DonThomasino
#83445
Barret001
addikt
válasz
DonThomasino
#83445
üzenetére
Vatera?
Van az a pénz,ha fontos! -
#83446
Intruder2k5
MODERÁTOR
DonThomasino
#83445
válasz
DonThomasino
#83445
üzenetére
Bolhapiac, apróhirdetés.
-
#83347
pjen
félisten
DonThomasino
#83346
pjen
félisten
válasz
DonThomasino
#83346
üzenetére
Búrát esetleg, de rácsot szerintem sehol. Egy másik lámpa egyszerübb.
-
#83145
tordaitibi
veterán
DonThomasino
#83144
válasz
DonThomasino
#83144
üzenetére
Nemreg pont ezt csinalgam, 4V alatt alig porog, 3 volton megallt vagyis nem linearis hanem kiserlet targya.
Ugyanez 12 voltosba, konkretan egy Akasa slimfan venti,
7,5 volton sznte nulla a levegoszallitasa, 6,5 volton megall.
Az 5 voltosnak erthetoen szukebb a tartomanya. -
#83143
Dr. Szilikát
őstag
DonThomasino
#83142
Dr. Szilikát
őstag
válasz
DonThomasino
#83142
üzenetére
Ha 5 V-ról szeretnék létrehozni 0,25 A áramot, ahhoz 20 ohm terhelés kell.
De ebből az elmélet szerint a ventilátor képviselne 10 ohmot. Vele kötünk sorosan 10 ohmot, így teljesül a 0,25 A, ugyanakkor elméletileg feleztük a feszültséget 2,5 V-ra.
Csak, ahogy utaltam rá, a ventilátor nem így működik, mintha fix ellenállás lenne, tehát ez csak elvi játék. Még egy izzólámpa számítása is problémás ilyen módon, mert annak meg hőfokfüggő az ellenállása.
-
#83141
Dr. Szilikát
őstag
DonThomasino
#83140
Dr. Szilikát
őstag
válasz
DonThomasino
#83140
üzenetére
U/I = 5V / 0,5A
-
#83139
Dr. Szilikát
őstag
DonThomasino
#83137
Dr. Szilikát
őstag
válasz
DonThomasino
#83137
üzenetére
A ventilátor egy 10 ohmos ellenállással lenne egyenértékű, így elvben sorban 10 ohm felére osztaná a feszültséget.
Csak ez gyakorlatilag nem állja meg a helyét, mert nem lineárisan viselkedik a ventilátor, így nem fog beállni 2,5 V-ra, de még azt sem tudni, hogy fix 2,5 V-on vajon mennyit pörögne, vagy meddig működik egyáltalán.
Ezért egyszerűbb az ellenállás értékét próbálkozással beállítani, vagy trimmerrel tesztelni, bemérni, utána fixre cserélni stb.
#83135 (jan)

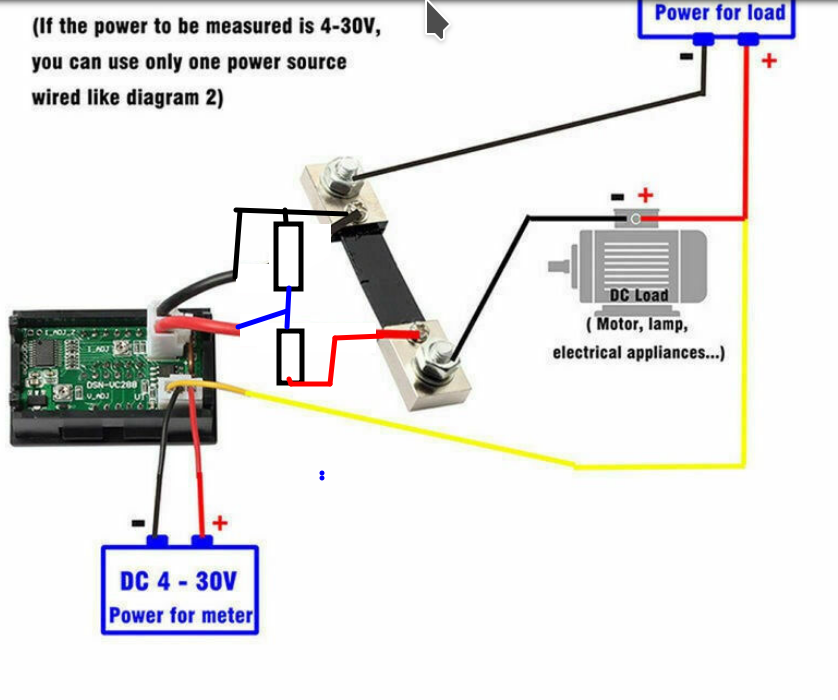

Ennyi a lényege:
Vagy:
Ez pontosabb, de a feszültségosztóval be kell állítani a kívánt értékre.
-
#83138
Barret001
addikt
DonThomasino
#83137
Barret001
addikt
válasz
DonThomasino
#83137
üzenetére
szerezzél egy néhány wattos huzalpotmétert,mondjuk olyan 50 Ohm körülit. Lesz egy fokozatmentesen állítható ventillátorod.
-
#82796
Intruder2k5
MODERÁTOR
DonThomasino
#82792
válasz
DonThomasino
#82792
üzenetére
Köszi, de kizárt dolog. Nekem ez legfeljebb alkalmi szinten hobbi célokra lesz használva, arra meg nem fogok 40k-t kiadni egy pákáért. Elhiszem, hogy profi cucc, aki ebből él annak bizonyára meg is éri, de nekem nem. Ezt is csak azért vettem meg, mert ennyi volt az ára. Ha már a dupláját kérték volna érte, biztosan nem veszem meg, bármilyen márka, és bármilyen jó is.
-
#82355
mezis
félisten
DonThomasino
#82353
mezis
félisten
válasz
DonThomasino
#82353
üzenetére
"...szétszedni, javítgatni nem érdemes."
Legfeljebb donornak tárolni (dióda, Graetz). Általában legalább egy LED megy tönkre (szakadás) de van amikor zárlatos lesz, az meg további LED-eket tesz tönkre. felületszerelt LED-ek cseréje reménytelen. -
#82352
mezis
félisten
DonThomasino
#82346
mezis
félisten
válasz
DonThomasino
#82346
üzenetére
Ha a hagyományos izzó helyére tetted, a búra, környezet nem biztos hogy elegendő a LED-es fényforrás hűtéséhez. Hagyományos izzónál a meleg csak a sütővilágításnál jelenthetett problémát.
-
#82348
MasterMark
titán
DonThomasino
#82346
MasterMark
titán
válasz
DonThomasino
#82346
üzenetére
Nem olvastam el jól.
A hőt arra értettem amelyik használatban van. Ha beleraktál egyet és az is tönkrement, akkor ott lehet a foglalattal is gond, vagy az árammal.
Csakúgy az állásban szerintem nem kéne elromlania.
-
#82347
Donki Hóte
veterán
DonThomasino
#82346
válasz
DonThomasino
#82346
üzenetére
Mit nem értesz? A fiókban, ahol tartottad, magas volt a hőmérséklet
-
#82345
MasterMark
titán
DonThomasino
#82344
MasterMark
titán
válasz
DonThomasino
#82344
üzenetére
Valószínűleg a hő lehet a baja.
-
#81811
Pötyi
őstag
DonThomasino
#81809
Pötyi
őstag
válasz
DonThomasino
#81809
üzenetére
Ne politizálj a fórumban!
-
#81810
MasterMark
titán
DonThomasino
#81809
MasterMark
titán
válasz
DonThomasino
#81809
üzenetére
Ez vágva van, van benne 3 szál.
-
#81641
Dr. Szilikát
őstag
DonThomasino
#81633
Dr. Szilikát
őstag
válasz
DonThomasino
#81633
üzenetére
Ilyen tesztereket szoktam látni, tesztelős videókban:
https://www.google.com/images?q=soldering+iron+temperature+tester
A multiméterhez való hőelem kevésbé alkalmas, pl. egy felolvasztott óngolyóba mártva sem valami korrekt.
-
#81640
pjen
félisten
DonThomasino
#81638
pjen
félisten
válasz
DonThomasino
#81638
üzenetére
Szerintem inkább nem olyan meleg,hogy olvasszon.Ahány forrasztás annyi féle cin, annyi féle hő.Ezért jo a pillanat páka.
-
#81635
pjen
félisten
DonThomasino
#81633
pjen
félisten
válasz
DonThomasino
#81633
üzenetére
Mért olyan fontos az, hogy hány fokos. Az a fontos, hogy olvasszon.
-
#81634
mezis
félisten
DonThomasino
#81633
mezis
félisten
válasz
DonThomasino
#81633
üzenetére
Attól függ, mekkora felületű az a csúcs. [link]
-
#81489
#85619712
törölt tag
DonThomasino
#81488
#85619712
törölt tag
válasz
DonThomasino
#81488
üzenetére
Ennyiért ajándék.
-
#81483
#85619712
törölt tag
DonThomasino
#81482
#85619712
törölt tag
válasz
DonThomasino
#81482
üzenetére
Mind a kettő alkalmas a feladatra, amelyiket könnyebb beszerezni vagy olcsóbb, azt vedd.
-
#81437
lajosx
őstag
DonThomasino
#81403
válasz
DonThomasino
#81403
üzenetére
Köszönöm szépen, utána nézek.
ekkold
Nagyon profi lett, viszont sajna az én tudásom kevés hozzá hogy ilyet épitsek
-
#81304
Barret001
addikt
DonThomasino
#81303
Barret001
addikt
válasz
DonThomasino
#81303
üzenetére
Akku is jó,ha tartani tudod az általad megállapított 4V-ot.
-
#81300
Chosen
addikt
DonThomasino
#81285
Chosen
addikt
válasz
DonThomasino
#81285
üzenetére
Igen, nekem az olcsóbb kategória a cél inkább. A Lidl-s változat is jónak tűnik, csak nehezebben beszerezhető ott a szezonalitás miatt (legalábbis amennyire tudom időszakonként vannak ott ilyen termékek). A tippet köszönöm!
-
#81298
Barret001
addikt
DonThomasino
#81296
Barret001
addikt
válasz
DonThomasino
#81296
üzenetére
Beraksz 3 ceruza elemet,hónapokig használhatod róla...
-
#81297
#85619712
törölt tag
DonThomasino
#81296
#85619712
törölt tag
válasz
DonThomasino
#81296
üzenetére
Ezt azért túl lehet élni szerintem. Nem sok minden működik 4 volt alatt. Ha meg mégis kell, külön táp vagy isolátor a megoldás, mese nincs.
-
#81295
#85619712
törölt tag
DonThomasino
#81294
#85619712
törölt tag
válasz
DonThomasino
#81294
üzenetére
Jó kérdés, nem tudom. Próbáld meg úgy bekötni, hogy minden a 12 voltos ágon legyen. A vékony piros szálat és a sárgát is a 12 volt pozitívra. A vékony fekete szálat pedig ne kösd be sehova, így menni fog.
-
psion2101
tag
válasz
DonThomasino
#81288
üzenetére
Szuper!Ezt nem ismertem,de pont ilyet kerestem
-
#81291
#85619712
törölt tag
DonThomasino
#81287
#85619712
törölt tag
válasz
DonThomasino
#81287
üzenetére
Nem és ne tedd!
Az a baj a pc-tápnál, hogy közös az 5 és a 12 volt mínusz ága, az hogy még a hálózati földelésre is vannak kötve már édes mindegy. Vagy izolált dc-dc konvertert kell használnod vagy egy bármilyen 5 voltos telefontöltőt. -
#81290
tordaitibi
veterán
DonThomasino
#81289
válasz
DonThomasino
#81289
üzenetére
Nemmarra vagyok kivancsi hanem a tápot higyan vezetkelted.ossze a muszerrel.
-
#81281
#85619712
törölt tag
DonThomasino
#81278
#85619712
törölt tag
válasz
DonThomasino
#81278
üzenetére
Ezek szerint nem minden tapegysegben vannak elválasztva, az enyémben nincs kapcsolat a védőföld és a szekunder oldal minusza között, azt hittem mind ilyen.
-
#81280
Chosen
addikt
DonThomasino
#81275
Chosen
addikt
válasz
DonThomasino
#81275
üzenetére
Huh igazából fogalmam sincs mennyibe kerülnek. Kb hogyha ebből a 5-15 eFt környéki összegből ki tudom hozni, akkor elégedett vagyok, felette már necces a megtérülése számomra.
-
#81276
#85619712
törölt tag
DonThomasino
#81273
#85619712
törölt tag
válasz
DonThomasino
#81273
üzenetére
Igen a blokksémája alapján ez izolált.
-
#81270
hcl
titán
DonThomasino
#81269
válasz
DonThomasino
#81269
üzenetére
Köszi
Ebay-en sincs 6mm-es, de a cucc tulaja talált Alin -
#81268
hcl
titán
DonThomasino
#81267
válasz
DonThomasino
#81267
üzenetére
...illetve Lomex kereső használhatatlan, RET-nél ugyanaz a 8x11mm-es cumó van
-
#81264
#85619712
törölt tag
DonThomasino
#81262
#85619712
törölt tag
válasz
DonThomasino
#81262
üzenetére
Az első pc tapegysegben levő 5 és 12 volt galvanikusan el van választva a hálózati földeléstől. Egymástól viszont nincsenek, hisz közös a mínusz águk, ez zavar be a műszerednek. A második pc tápegység szintén el van választva galvanikusan a földeléstől és az azon lévő 5 és 12 volt mínusza nincs kapcsolatban az első táp minuszával. A földelése lehet közös a két tapegységnek hisz annak nincs kihatása a két mínuszra.
-
#81261
tordaitibi
veterán
DonThomasino
#81259
válasz
DonThomasino
#81259
üzenetére
"DC esetében, ha a negatív pólus nem egyezik meg a hálózat földjével ?"
Nem . A kimeneti negatív pólus nem egyezik meg a bemenet negatívjával. Test független. Mint egy transzformátor 2 külön tekercse, semmi kapcsolat nincs közöttük, végtelen ohmot mérsz és semmi nem jut át a ki és bemenet között, nincsenek galvanikus azaz közvetlen kapcsolatba a testpontok.
Estedben azért egyezik meg a kimeneti test és a hálózati földelés mert a táp védővezetős, azaz földelt és a földje össze van kötve a kisfeszültségű oldal test azaz negatív kivezetésével.
Ez se törvényszerű, pl. kettős szigetelésű tápoknál ez nincs, pl. telefon vagy laptop töltő. -
#81260
#85619712
törölt tag
DonThomasino
#81259
#85619712
törölt tag
válasz
DonThomasino
#81259
üzenetére
Dc-dc konverternél az amikor a bemenet +/- és kimenet +/- nincsenek galvanikus kapcsolatban (jellemzően egy transzformátor van köztük). A te esetedben az a gond, hogy a 12 voltos ág a tápegysegedben közös földpotenciálon van az 5 voltos ággal, tehát galvanikusan nincsenek elválasztva egymástól. A hálózat földje az más, az érintésvédelmi szempontból kell, pl. a kettős szigetelesű tapoknál nincs is föld, azok földfüggetlenek, és a kimenet galvanikusan (trafóval) el van választva a hálózati feszültségtől.
-
#81257
#85619712
törölt tag
DonThomasino
#81254
#85619712
törölt tag
válasz
DonThomasino
#81254
üzenetére
Ilyen dc-dc átalakító nem jó neked? Galvanikusan el van választva a ki és a bemenete, és egész apró méretű.
-
#81256
tordaitibi
veterán
DonThomasino
#81254
válasz
DonThomasino
#81254
üzenetére
Valamit kapisgalok, te egy pc tapot hasznalsz.
Legyszives rajzold le pontosan a vezetekek vezeteset, mi honnan-hova megy. Skicceld le, szerintem megtalaltam a hibat, persze nem biztos. -
#81255
Barret001
addikt
DonThomasino
#81254
Barret001
addikt
válasz
DonThomasino
#81254
üzenetére
Attól hogy "kívülről" kapja az 5V-ot nem fog változni a mérési paraméter.
-
#81253
tordaitibi
veterán
DonThomasino
#81251
válasz
DonThomasino
#81251
üzenetére
Barret001 jol irja, kell egy galvanikusan levalasztott tápmodul.
Nem olxso, szerintem jobban jarsz egy telefontoltovel ha befer.
Barmilyen, regi Nokia vagy barmi a fiokba kallodik 5-10 eve.Jo az a táp, nem zajos, rendesen szűrt? Nem probáltál egy RC tagot vagy egy kis 1tranzisztoros tápszűrőt, lehet csak durva zaj van a tápfeszültségen, az zavarja meg.
Egyebkent erdekes mert nekem 2 darab, es a fiamnak is van ehhez hasonlo volt-amper mero modul es ugyanaz a tápja mint a mérendő és pontosan mér, nem zavarja a közös táp. -
#81252
Barret001
addikt
DonThomasino
#81251
Barret001
addikt
válasz
DonThomasino
#81251
üzenetére
Galvanikusan leválasztott tápegység a tápegységbe...
-
#81250
tordaitibi
veterán
DonThomasino
#81249
válasz
DonThomasino
#81249
üzenetére
Telefontöltő.
-
#81232
#85619712
törölt tag
DonThomasino
#81231
#85619712
törölt tag
válasz
DonThomasino
#81231
üzenetére
1.5 átmérővel kb 10 cm hosszú darab kell, tekerd fel spirálisan de ne érjenek össze a karikák. Persze csak azután, hogy kikisérletezted a megfelelő hosszúságot (valahol 8 centi és 12 centi között kell legyen.)
-
#81230
#85619712
törölt tag
DonThomasino
#81228
#85619712
törölt tag
válasz
DonThomasino
#81228
üzenetére
Akkor alakítsd át 100 A-es söntre ahogy írtam. Ha nincs réz vezetéked csak alu, írd meg az átmérőjét és kiszámolom neked a pontos hosszát.
-
#81229
tordaitibi
veterán
DonThomasino
#81228
válasz
DonThomasino
#81228
üzenetére
Az jo, 1,5mV lenne de itt mar meresi hiba is lehet.
A sonton 50 amper hatasara esik 75mV,
Ohm torvenye alapjan R=U/I azaz 0,075/50=0,0015 ohmos a sont.
Ezen 1 amper, U=IxR azaz 0,0015x1=0,0015V azaz 1,5mV.
A sont jo.
A hiba a muszerbe van, vagy nem a sonthoz valo.Dr Szilikat, persze hogy eliras, voltot akartam irni.
Koszi a kigazitast. -
#81227
#85619712
törölt tag
DonThomasino
#81225
#85619712
törölt tag
válasz
DonThomasino
#81225
üzenetére
Olyan 5-6 másodperc kell neki. Nem tudom neked miért nem megy
Nem lehet, hogy 100 A-es műszert küldtek nked 50 A-es sönttel? Próbáld meg, hogy a söntöddel párhuzamosan bekötsz egy 1 mm átmérő!!! kb 5 centis darab tömör réz vezetéket, azzal már jó kell legyen, a pontos áram értéket a műszeren vezeték hosszával be tudod lőni. -
#81226
Dr. Szilikát
őstag
DonThomasino
#81221
Dr. Szilikát
őstag
válasz
DonThomasino
#81221
üzenetére
Ahogy mutatják itt is:
https://www.youtube.com/watch?v=EhZnUlJkDsg
Egyik a nullázás, másik a pontosítás / kalibrálás. De, ahogy írtad:
Próbáltam állítani hátul a trimmeren kb 0.1 A lehet +/- ba.
Felezni így nem tudsz.
-
#81224
mezis
félisten
DonThomasino
#81221
mezis
félisten
válasz
DonThomasino
#81221
üzenetére
A 0V-os feszültséget a rövidzár biztosítja. Egyébként a szabadon lógó vezetéken mindenfajta zavaró feszültség megjelenhet. Környezettől függően. Pl. egy kompakt fénycsöves világítás
nagyon tud "szemetelni". -
#81223
Barret001
addikt
DonThomasino
#81215
Barret001
addikt
válasz
DonThomasino
#81215
üzenetére
Gyakorlatilag egy vastag kábel,a hosszával (Ellenállás) hangolható. Ennyi.
-
#81222
#85619712
törölt tag
DonThomasino
#81217
#85619712
törölt tag
válasz
DonThomasino
#81217
üzenetére
Igen biztos, hogy így kell, amíg nem kalibrálod (nullázod) hülyeségeket fog mérni.
-
#81220
Dr. Szilikát
őstag
DonThomasino
#81216
Dr. Szilikát
őstag
válasz
DonThomasino
#81216
üzenetére
Ha a kijelzőben lévő stab. IC-re gondolsz, nyilván nem leválasztott, az meg 3,3 V-os, ha jól rémlik, ezért kell neki minimum 5 V betáp a stabil működéshez.
Galvanikusan leválasztani (jelen esetben) trafóval tudsz, trafó a dugasztápban van például, arra írtam, hogy meg kellene próbálni, valamelyik fórumon is mintha ezzel problémáztak volna.
Egyébként, ha nem emiatt keletkezik eltolódás, akkor egy 100 A-os söntön feleannyi feszültség esik az 50-eshez képest (amennyiben ezt a 75 mV szabványt tételezzük fel végértéknek), így elvileg pont beállna neked a fele érték.
#81219 tordaitibi
Elütés bizonyára, csak a félreértések elkerülésére: 0,075 V
-
#81219
tordaitibi
veterán
DonThomasino
#81218
válasz
DonThomasino
#81218
üzenetére
Ajjaj ez így nehéz lesz..
Nem 0,75mV hanem 75mV azaz 0,075A.
De csak akkor ha áppen 50 amper golyik át a söntön.
Ajánlanám Ohm törvényét átbogarászni. -
#81213
#85619712
törölt tag
DonThomasino
#81195
#85619712
törölt tag
válasz
DonThomasino
#81195
üzenetére
Ok, hogy külön sönt, de van neki saját is, ott van a csati melett egy vastagabb drót, azzal kb 10A-ig mér. Úgy kell bekalibrálni a nagyobb sönthöz, hogy rövidre zárod a nullázó pineket kikapcsolt állapotban, majd bekapcsolod úgy, hogy közben még mindig rövidre vannak zárva, ezután megvárod amíg nulla ampert mutat a műszer, és kikapcsolod, leveszed a rövidzárat. Ezután már jól kell mérjen 50 A-es sönttel is.
-
#81211
Dr. Szilikát
őstag
DonThomasino
#81208
Dr. Szilikát
őstag
válasz
DonThomasino
#81208
üzenetére

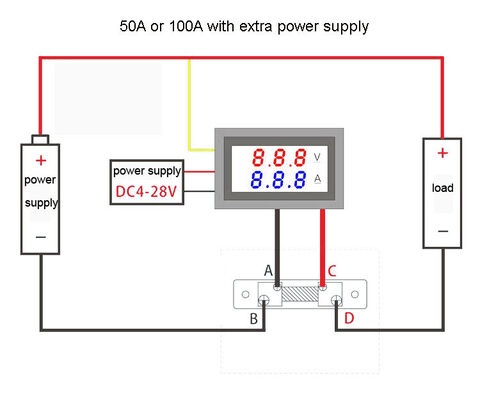

Próba kedvéért meg kellene nézni az első ábra szerint, galvanikusan elválasztott segédtáppal (USB dugasztáp stb.).

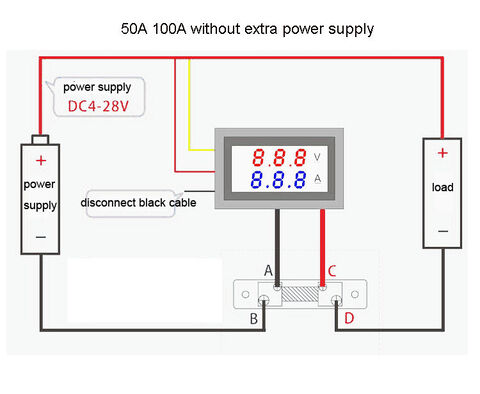

Közös táplálással (alsó ábra) úgy rémlik, másnak is volt már gondja.
-
#81210
tordaitibi
veterán
DonThomasino
#81208
válasz
DonThomasino
#81208
üzenetére
Ott valami nagyon el van baltázva.
Hak özvetlenül a söntön mérsz, 10A=15mV azaz 0,015V
1A meg 0,0015 kéne legyen.
Ha ez pontosan ennyi, és nem változik ha bekötöd a műszerbe akkor
én passzolok, akkor a kijelzőbe van valami hiba de hogy mi azt nem tudom. -
#81209
Barret001
addikt
DonThomasino
#81208
Barret001
addikt
válasz
DonThomasino
#81208
üzenetére
Nekem van pár mutatós műszerem beépítve .Magamnak csinálom mindig a söntöt.
Műszerrel összehasonlítom,ha kell,korrigálok. -
#81207
tordaitibi
veterán
DonThomasino
#81206
válasz
DonThomasino
#81206
üzenetére
Így csináltad?
-
#81205
tordaitibi
veterán
DonThomasino
#81202
válasz
DonThomasino
#81202
üzenetére
Az érdekes mert az egy 1:2 feszültségosztó, a 75mV-ból csinál 37,5mV-ot. Azaza a felét.
Hogy a DAM bemenetén mi van az sajnos rejtély de működnie kéne.
Mérjél rá légyszi az osztóra a műszer nélkül, felezi a söntön eső feszültséget? Ha igen, ugyanígy mérjél a műszerrel együtt.
Mit mérsz? -
#81201
rednifegnar
senior tag
DonThomasino
#81199
rednifegnar
senior tag
válasz
DonThomasino
#81199
üzenetére
otleteles: masik combosabb/rovidebb vezetekelessel egy proba? sontre parhozamosan egy masik sontot, akar diy probabol?
-
#81200
tordaitibi
veterán
DonThomasino
#81195
válasz
DonThomasino
#81195
üzenetére
Nem stimmel a sönt meg a műszer.
Szerintem van a modulba egy LM358 aminek az erősítését felére kéne venni de ez nem lesz egyszerű.
Legegyszerűbb:
A két ellenállás 10-100ohm között bármi csak egyforma. -
#81198
ElektrikusDE
senior tag
DonThomasino
#81197
ElektrikusDE
senior tag
válasz
DonThomasino
#81197
üzenetére
Akkor lekéne cserélni 100 Amperesre!
Vagy egyszerűen elosztod kettővel az árammérés eredményét.
-
#81196
ElektrikusDE
senior tag
DonThomasino
#81195
ElektrikusDE
senior tag
válasz
DonThomasino
#81195
üzenetére
Szia!
Szerintem a söntöt elcserélték, 25A-os műszerhez valót adtak hozzá.
Ui:
A módosított bekötésed csak a feszültség mérést befolyásolja. (kicsit többet mér így, mint ami a motorra jut)
-
#81067
#85619712
törölt tag
DonThomasino
#81066
#85619712
törölt tag
válasz
DonThomasino
#81066
üzenetére
Persze, ezt találtam, szerintem ez ugyanaz ami neked kell.
-
#81050
#85619712
törölt tag
DonThomasino
#81040
#85619712
törölt tag
válasz
DonThomasino
#81040
üzenetére
Vaterán van.
-
#81026
tordaitibi
veterán
DonThomasino
#81017
válasz
DonThomasino
#81017
üzenetére
Túl kicsi....?
Kollega maganak a nők nem szokták mondogatni hogy nem a méret a lényeg?
Új hozzászólás Aktív témák
Hirdetés
ekkold- Egérpad topik
- LG LCD és LED TV-k
- Filmvilág
- sziku69: Fűzzük össze a szavakat :)
- Pánikban a világ a Radeon RX 5000 és 6000 sorozat támogatása miatt
- Megtartotta Európában a 7500 mAh-t az Oppo
- Samsung Galaxy S23 Ultra - non plus ultra
- Gurulunk, WAZE?!
- Path of Exile (ARPG)
- Óra topik
- További aktív témák...
Állásajánlatok
Cég: NetGo.hu Kft.
Város: Gödöllő
Cég: Promenade Publishing House Kft.
Város: Budapest
