Program letöltése:
- Google Sketchup hivatalos letöltési oldal
Új hozzászólás Aktív témák
-
tDr1v3r
veterán
Előzőleg azt írtam hogy csak akkor dobok be ide képet ha sikerül valami épkézlábat összehozni. Háttőizé az nem sikerült, de azért megmutatnám hogy kb. mit hoztam össze eddig:
Igazából csak próbálgatom a programot szóval ez kb. csak gyakorlósdinak készült, a kézzel rajzolt vázlataimat még nem csináltam meg vele... mondjuk egyelőre azok is elég szétszórtak, szinte csak egyes elemekre és tulajdonságokra van tervem, design-ilag még nem találtam meg a balanszt.
-
do3om
addikt
válasz
s3toraph
#198
üzenetére
Az biztos hogy pár dolgot ki lehetne venni, meg furcsa. Pl nem fog zavarni ha lemezt akarsz használni és ott lógnak a kábelek? Beraktál a képre 3db ventiaszabályzót! ez is durva, ráadásul azt sem mondhatnám hogy dizájn elem lenne mert a kivezetéseknél nem igen lesz az meg nem is látod nagyon. A ventiszabályzok általában tudnak 10w-ot -1A csatornánként egy átlag venti meg 3W 0,2A szóval 2d ventit tutira elbír, de vannak olyan szabályzok amit 5db-ot is. Szóval nem értem minek ennyi. Csoportosítva lehetne állítani őket (első oldalsó, hátsó...) A terven a két felső szabályzó amúgy is hibás, nem férne el.
-
s3toraph
senior tag
Utánagondoltam, megnézve a terveimet, igazából minden oldalra pakoltam annyi mindent, hogy nem is nagyon lesz akkora felület ami meg tudna hajolni, kivéve a tetejét.
Ahol meg igen, ott megy alá mesh rács belülről (kivéve a tetejét), mert ventit nem hagyok teljesen nyitottan beszívónak, így a mesh és a venti vagy ventik (attól függ éppen hol) szerintem kellő merevséget fognak neki adni hogy ne horpadjon be. A legtöbb alu, így ahogy elnézem, az éleken lesz, főleg borítást fog alkotni. Bár ezen lehet még változtatok. Lehet túl sok mindent raktam bele a ház térfogatába, már megint. Telhetetlen vagyok.
-
s3toraph
senior tag
Hajlik nagyon könnyen. Ha letámasztom megdöntve a falhoz, behajlik rendesen. Igazából nekem is fura volt, hogy ilyen, de most fülembe ültetted a bogarat. Remélem nem fog behajolni.
De most komolyan, ha visszafeszítek vele, szerinted le tudnám vásárolni? Egy karcot sem csináltam rá, max. porosabb lett.
Vaaaagy csak az oldala lesz alu egyelőre, de mindenhova duplán rakom, összeszegcselve 8-10 ponton (4 sarok + oldalfelezők négyzet alapú lemeznél), és akkor már 2mm vastag lesz. Ez mennyire elvetemült ötlet?
-
s3toraph
senior tag
Az már meg van. 1 méter x 1 méter x 1mm darabot hoztam el vagy 2 hónapja. Gondolom nem cserélik be egy ugyanekkora 1,5 mm vastagra nekem az uniholznál, ha visszaviszem?
Legfeljebb merevítőket teszek bele, így lesz valami mondjuk oldalhossz közepén is amihez hozzá lehet szegecselni ill. csavarozni. Vannak a gépházaknak azok a karmokkal kiképzett vázelemei, amikbe belekap az oldallap. Ezek nem nehezek és elég merevek, ezekből tudnék ilyen merevítéseket alkotni.
Az aljára a szétszedett gépházat oldallapjaiból faranák méretre egy lemezt, az elég erős lenne. A teteje még kérdéses, aluból lenne jó hogy szép legyen, legfeljebb merevítésest kell csinálni. Az 4 oldalán viszont tuti alu lesz.
Az lesz még jó kérdés, vajon hogyan fessen le? Bicikliknél mit is használnak? Homokszórás vagy mi? Kb. 2 bikickli munkadíjából ki kellene jönni ha a felületet nézem. Persze ott van a belseje is még. Ajaja elég drága lenne úgy tűnik, ha időtálló festést akarnék.
-
imibogyo
veterán
válasz
s3toraph
#192
üzenetére
Igen, én is túl vagyok már vagy 30-40 kész terven és 100-150 fölött vannak a saját félbehagyott/kukázott terveim is, de hát ez van. Én már letettem róla, hogy a tökéletes házat akarjam megtervezni. Ehelyett minden egyes tervemmel egy jól élhető és végeredményben tetsző kompromisszumot keresek.
MÁS:
Elnézést kérek mindenkitől. De a videók készítése és a topik szervezése (1. hsz főleg, újabb tervek stb.) továbbra is szünetel még és nem is tudom meddig. Egészségi állapotom (és feleségem bármelyik napos szülése mellett) csak a "létfenntartó funkciók" működtetésére van energiám, úgy mint evés-ivás, alvás, munka. Néha beírok pár sort, ha úgy adódik, de sok mindenre nem vagyok képes. Sokan keresnek privátban is, hogy mikor lesz már új rész, de nem tudok ígérni semmit sem. Igyekszem amennyire tőlem telik.
-
s3toraph
senior tag
válasz
imibogyo
#188
üzenetére
Azért agyalok ennyit rajta mert a laposvassal még nem volt dolgom. Mondjuk köztes merevítésre - mondjuk adott oldal közepére függőlgesen, pl. a HDD-k elé/mellé az ajtóhoz - könnyebb anyagot is feltudok használni, pl. a bontott gépház merevítő pántját. No ahogy lesz időm, megrajzolom úgy is, és adok neki borítást. Lassan csak elkészül. Megvalósítani úgy sem most fogom, majd ha kicsit jobb idő lesz.
(#189) Pete55555:
Tudom nehéz eset vagyok. Hiába, első házam, és megpróbálom tökéletesre tervezni. -
-
imibogyo
veterán
válasz
s3toraph
#187
üzenetére
Szerintem a vékonyabb anyag sem fog nagyon hajolni. Nem 100 kg-t kell elbírnia. 40-50 centiméteren ezek nagyon erősek. Persze valamennyit hajolnak (1-3 mm), de ugye ha az aljára is raksz takarást, akkor sokat erősödnek attól is. Meg persze lehet függőlegesen merevítéseket hozzájuk hegeszteni, amik mondjuk szögvasakhoz csatlakoznának, például az 5,25-ös cuccok két széle adja magát egy-egy függőleges laposvas merevítéshez.
-
s3toraph
senior tag
válasz
s3toraph
#186
üzenetére
Ja most nézem melyik is az, no ott vagy emelnem kell a magasságon is 1-2 cm-t hogy beférjen egy 20cm-es venti is, vagy felülre és alulra is vízszintbe laposvasat teszek be. Csak parázok hogy mennyire hajolna. Lehet 30x3mm lenne a jó választás? Persze az sem árt ha nem 10kg lesz maga a ház. Szóval a fémvázzal vannak megint problémáim.
-
s3toraph
senior tag
válasz
imibogyo
#185
üzenetére
Csinálok majd hamarosan burkolást is rájuk.
Az a baj az alsó szinttel, hogy egymás mellett marhára nem fér el 4 rekesz, mert akkor már 35 cm felett vagyunk. Már ha 20x20x3mm szögvasról beszélünk. Magasságban meg így belelóg a szögvasakba ha 2 eszköz 5,25"-os helyen van egymást fölött, ezt úgy ki tudom küszöbölni hogy kivágok a szögvasból és akkor le lehet rakni teljesen az aljáig. Arra is gondoltam, hogy mi lenne ha csak sima vasrudat/laposvasat használnék (20x3mm) a vízszintes elemekhez, a szögvas meg csak függőleges elemekhez lenne. Vajon mennyire merev egy ilyen laposvas? Kellemetlen lenne ha meghajolna mondjuk alul a súly miatt, de kényelmesebben lehetne pakolni, mert így eléggé útban van a 2 db-os rekeszeknek a szögvasnak a függőleges 2cm-es része alul-felül. -
imibogyo
veterán
válasz
s3toraph
#184
üzenetére
Nekem a megnyitás pillanatában a bal legalsó sarokban asztalon lévő terved jön be a legjobban. Túl sok mindent nem módosítanék rajta, de az alsó szint méretezése szerintem nem stimmel. 2 DVD meghajtó és a 2 ventivezérlő sem fér el rendesen egymás felett. Valamint jó lenne látni egy "burkolt" képet, mert így elég nehéz elképzelni, hogyan is fog kinézni. Most nekem egy kicsit átláthatatlan, hogy melyik az eleje, hátulja stb.
-
s3toraph
senior tag
Sziasztok!
Az elmúlt hetekben alig volt egy-egy kis időm de végre előrébb jutottam. Megint módusultak a dolgok, most 2 alapkoncepcióm van, 2+3 féle elrendezéssel.
Feltöltöttem ide a projectet (kb.70 MB).
Amikor megnyitod, ahol áll a kamera, oda a közelebbi 5 db-ról van szó, L alakban ami vannak. (A távolabbi 4 db a fejlődés, terv formálódása miatt maradt meg, lássam honnan indultam, a legtávolabbi a legelső koncepcióm.)Odarajzoltam az asztalomat is alájuk, sarokasztal, kb. így állnának rajta. Jobb kéz felől lenne kényelmesebb.
Viszonyításnak odabiggyesztettem a bitfenix prodigy-t is.A házakat egyesével csoportba foglaltam, hogy lehessen pakolgatni.
Jelenlegi hardverek a bővítőhelyekre, bracketekbe: 2 db 3,5" HDD, 1 db SSD, 1 db DVD-RW, 1 db ventiszabályozó 5,25" helyre.
- A 4 db-os HDD tartó adott, nem szívesen vágnám szét. Ebben el is férnék igazából, SSD tartó keretekkel mehet bele SSD is és noti HDD is. Ez sínes, és szemből kihúzhatóra raknám be, tehát nekem seggel a vinyók és a kábeleik. Előtte ajtó lenne könnyű szerelhetőség miatt, oldalról kapnák a levegőt (két kisebbnél az ajtón lennének a ventik is). Ez alá megy majd valami ami kiemeli, csak nem rajzoltam be, azért lebeg.
- Az 5,25"-os 3 db-os rekesz mellettük bővítés miatt kellene, amibe lehet semmi nem menne, de jó ha van alapon (ilyen nincs a két kisebben). Ebből is van már adott, ami kihúzható sínes így csavarmentesen tudok berakni pl. mobil rack-et, DVD-RW-t.
- A két szintes elrendezéshez ragaszkodom, de így alul sok a hely és ezért oda is raktam 5,25"-os rekeszt (ez már normál, csavaros).
- Mivel sok a légüres tér,lesz még benne SSD/noti HDD tartó, 2 db-os valamilyen formában, beleszórtam itt-ott a tervbe 1-et 1-et.
Az alaplap seggének felém kell nézni valamelyik irányból, hogy könnyű legyen elérni a csatlakozókat (talán az asztal közepe felé nézve a jobb).
- Teteje zárt lenne, mert rámegy egy epson DX4450 multifunkciós (kb. pont elfér rajta, és így helytakarékosabb lennék).
- Hot-swap HDD csatlakozás egyelőre jegelve, lehet kimarad.
- M-ATX méretű lap lesz benne, maximum 1 db dVGA-val.
- Talán 1-1 kisebb plexi ablakocskát is raknék rá, csak még nem tudom hova, hol nézne ki jól, ahol el is fér.A ház alapvetően a beszívó oldalon és a kifújó oldalon lenne csak nyitott (kifújón felső szinten végig mesh rács, beszívónál a ventik előtt csak lenne csak mesh), esetleg 1-2 kisebb lyukacsos szellőzőnyílás pl. VGA mellé.
Mit szóltok hozzájuk? Kinek melyik tetszik, nem tetszik, miért? Mit csinálnátok másképp?
Vázat hogyan alakítanátok, hogy könnyebb legyen, de erős maradjon és legyen elég pánt az alaplapi tálcához (nehogy hajolgasson ha pl. beteszem a VGA-t a helyére).
Kisebbre is lehetne venni. Nekem nem sikerült. 5,25" bővítőből 2-3 db is elég lenne, ill. a 4 db HDD tartó egyben hagyva is elég lenne az adattárolóknak. Esetleg kettévágva 2-2 db-osra, de úgy nem annyira tudtam volna megoldani az elrendezést és a szellőzést. Próbáltam mindent úgy rendezni hogy elférjen, de ami csavaros az hozzáférhető, szerelhető is legyen viszonylag könnyen.Tippeket, moddokat megköszönnék!
-
imibogyo
veterán
válasz
Drizzt01
#179
üzenetére
Töltsd le a Pro verziót és 8 napig tudsz szinte bármibe exportálni. Egyébként vannak ilyen mindenféle "DAE to DWG" progik, DAE-be pedig ki tudod exportálni a 3d-s modellt az ingyenes Sketchup-ból is. Fejből nem tudok pontos programneveket, de Google segít (sokat kell próbálkozni, sok a kamu program, de én anno találtam amikor szükségem volt rá).
De ha jól emlékszem a Blender is meg tudja nyitni a DAE fájlokat, megnyitod benne a Sketchup-ból exportált modellt majd onnan ki tudod menteni más formátumba, amit már megeszik komolyabb program.
Itt van még jó pár alternatíva megemlítve, van amelyik elvileg simán megnyitja az skp fájlokat és el tudod menteni DXF, DWG formátumba (nem próbáltam őket).
-
adatfalo
senior tag
Hello!
Tudom, hogy csak hozzávetőlegesen kötődik a fórum alapvető témájához, de ha például organikus modellt készítenénk és azt szeretnénk legyártani, sok esetben (befoglaló mérettől függően) a 3D nyomtatás volna a legjobb választás. Erre kihegyezett témát nem igazán találtam a fórumok között, tényleg nincs, vagy csak én vagyok túl fáradt?
-
imibogyo
veterán
Elnézést kérek mindenkitől, hogy nem sikerült teljesítenem az ígéreteimet, de sajnos egészségügyi gondok miatt nem tudok aktív lenni, és nem is tudom mikor leszek újra az (nem kis gondokról van szó, és sajnos többes számban). Néha be-be írogatok, de többre nem igazán telik most tőlem.

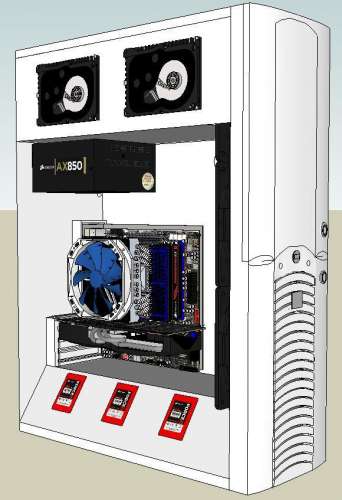

Azért még megosztom az utolsó lemaradt régi tervemet:
-
s3toraph
senior tag
válasz
Drizzt01
#170
üzenetére
Az a fő hogy most már megy!Mindenkihez:
Itt lesz amire jutottam de kezdek belefáradni a tervezésébe. Na szóval, a nézőpontbol ahova betölt, a 2. és 3. házról van szó, egyik jobbra, másik balra szánt verzió - monitorhoz viszonyítva. Elfelejtettem berajzolni hozzá az asztalomat de ma már nem foglalkozom vele.Akinek van javaslata, szívesen veszem, de minimumok:
- Az a szemből oldala, ahol a hátlapi csatik vannak. Ezért van ott a legtöbb bővítő 5,25-ös rekesz is! Ebből legalább 4 db kell.
- Rám ne fújjon levegőt.
- Minimum 3 db 5,25" HDD hely, min. 3 db 2,5" HDD/SSD hely.
- Táp lehetőleg fektetve.
- Könnyű szerelhetőség, minden férjen el. Méretet azért ne csökkentsünk hogy nyerjünk 1-2 cm-t, de cserébe meg nem tudjak pl. egy ventit rádugni az alaplapra mert nem fog odaférni a kezem!
- Vinyók kihúzhatóak legyenek oldalról, és megegyező állásúak a légáramlási iránnyal is! A szerelés érdekében a vinyók a beszívó oldalhoz vannak közelebb - persze lehetőség szerint mennyire közel - és kihúzhatóság miatt (sínes befogatás) beszívó oldal felé néznek seggel.
- A beszívó oldal ezért oldalra nyílós ajtó lesz, nem teljesen, a felső keresztpántig fog tartani.Imibogyo:
Te melyik programmal vetted fel a felvételt amit készítettél? -
s3toraph
senior tag
válasz
Drizzt01
#168
üzenetére
Exportálni minek akarod?
Nem kell, ne bonyolítsd!
Ez a progi ugyanúgy működik mint minden megszokott progi:
nyomj egy file->save, és már skp kiterjesztésű fájl jön létre a projectböl. Aztán ha ezt nem teszed meg, elég ha bezárod a progit és felajánlja a mentést. Így is lehet. Vagy save as... és itt kiválaszthatod hogy skp-be mentsen. Mikor megint elindítod, kikeresed file->open a projectet és folytathatod. Próbáld ki! Ha így csinálod, sikerül? -
-
Pete55555
addikt
válasz
Graphics
#159
üzenetére
Épp írni akartam, de gondoltam, úgyse emlékszel már rá
Semmi baja, minden rendben vele, jelenleg itt csücsül
Másik kép, hogy látsszon a teljes ház is
Szerk: Itt jobban látszik a táp
A 20-as ventitől annyi levegőt kap most a táp, hogy a venti nem is pörög fel benne 600 RPM fölé, az alatt meg nem érzékeli az alaplapom a fordulatotEgyébként lehet ez a ház fog maradni... nincs nagyon időm barkácsolni, meg igazából meg vagyok vele elégedve, tetszik is, úgyhogy lehet csak a tervezgetés marad, hátha valakinek ötletet adok
-
Graphics
Jómunkásember
Na alakul a 2014-es Veletech-re szánt modding
, aki kíváncsi lessen be / reklámot hallottunk / -
s3toraph
senior tag
válasz
imibogyo
#151
üzenetére
Oké. Addig ha lesz időm, még variálok rajta.
Pete55555:
Mostani ideiglenes IBM m-atx házikómbol kiindulva (amiből kettő egymást mellet kb. pont kiadná a házam amit terveztem, csak az alacsonyabb) az biztos, hogy alaplap fölé lógni bármit is (pl. HDD) csak nagyon minimálisan engedek, pár centit max., ill. az alaplap két oldalán az a 4-4 centit nemcsak a ventik miatt hagyom meg, hanem a szerelhetőség miatt is. Igaz az ajtós megoldás miatt elég lenne 2,5-3 cm is, de így jobb lesz. Ebben az IBM házban nem lehet elférni, 2 óra volt mire kilegóztam mit milyen sorrendben tudok egyáltalán belerakni.A fractal design az tetszik,bár mintha én terveztem volna, már nagyon is zsúfolt. Itt-ott lehetne 2-3 cm-rel nagyobb, pl. nem tudom egy power gomb csatit azt mennyire kényelmes rádugni a helyére.
Silverstone is érdekes koncepció ezzel a torony megoldással, de pl. ez pont nem tetszik, láttam már más tornyot ami sokkal jobb, csak most nem jut eszembe mi volt az.
Ja és kezdem úgy érezni, le kellene cserélni a jó kis VX450-emet modulárisra, mondjuk egy megkímélt HX520-at kifogni jó áron aprón. Sok ez a kábel, felét sem használom az ágaknak. Kicsi házban nem tudom hova gyűrni, ha meg sikerül, akkor meg tuti a levegőnek van útban.
-
Pete55555
addikt
Kezd megtetszeni ez a ház
Bár ez is 20e FtIlletve ez is, ilyesmiben gondolkodtam is, erre most látom, hogy létezik ilyen gyárilag, csak enyhén túlárazott...
Nézegetem most a házakat, az a baj, én fából/fémből nem tudom úgy megoldani, ahogy sok háznál látom a dolgokat, pl porszűrő...
Tud valaki valami hatékony, univerzális porszűrő megoldást javasolni? -
imibogyo
veterán
válasz
Pete55555
#145
üzenetére
Sajnos nem. Ez most a másik vidék (anyósomnál).
A műhely az én szüleimnél van.(#147) s3toraph: na akkor majd hétfőn este-éjszaka RE.
(#150) tDr1v3r: ezt nézd meg talán így a legegyszerűbb (2:00-tól). Megrajzolod az ívet, úgy hogy zárt legyen a sík, majd a "Push/Pull" eszközzel már szépen meg is van az íves tested. Természetesen ha ezt egy gépház elején hajtod végre, akkor az lesz íves. Másik egyszerű módszer, hogy létrehozol egy téglatestet, majd annak az egyik oldalára rajzolsz egy ívet (úgy, hogy az oldalfalakkal érintkezzenek az ív végpontjai) majd szintén a "Push/pull" eszközzel a nem kívánt részt told át az ellentétes oldalfalig, ha pontosan terzsed ezt meg a "törlendő" test darabka már csak 2d-s lesz (sík), akkor ha elengeded az eszközt akkor ez a rész egyszerűen eltűnik és csak az ives felület marad. A remélhetőleg egyszer végre valahára elkészülő videóban (hétfőn most már tényleg fenn lesz) majd megmutatom az én módszereimet ami a rajzolást illeti. Igyekszem mindenre kitérni benne.
-
Pete55555
addikt
válasz
s3toraph
#147
üzenetére
Az alaplap hátlapja lenne az előlap nem? Azok a ventik befele fújnak, úgy vannak rakva, tehát nem kapnál arcba huzatot. A HDD ventikre is azért írtam, hogy kifelé fújjanak, hogy tőled elfele menjen a légáram, bár ha jól értem, ez lenne ugye a hátoldal. A Vga melletti 2 venti szintén befele fúj, a vga-ra levegőt.
-
s3toraph
senior tag
válasz
imibogyo
#144
üzenetére
Lehet, de a te verziódra is kíváncsi lennék. Megvárom, úgy sem lesz időm foglalkozni vele a gyarkolatban még vagy 2 hétig.
Pete55555:
Köszönöm hogy dolgoztál rajta!
Megnéztem, hát van benne jó ötlet, de alapvetően nekem az ezzel a gondom hogy előre és a hátsó csatlakozók felé nem szabadna fújni, mert nem szeretem ha rám jön a levegő, és rám jönne mert 45 fokban ülök a sarokkal szemben. Szóval a vinyóknak befelé fújhat kifelé nem. Majd lerajzolom már a házhoz az asztalt is meg a berendezéseket is, úgy egyértelműbb lesz.
A procihoz a két befújó nem rossz ötlet, csak szokatlan mert én arra az oldalra terveztem minden kezelőpanelt és minden csatit, azért is néz arra az alaplap "segge", így minden fél karnyújtásnyira lenne.
A fentiek akkor érvényesek, ha nekem jobbról van a ház. Ez lenne az ideális. Ha így hogy a vga felől kifelé szívnak a ventik, az nem elég (amit magyarázz el kérlek mert nem látom az okát, igaz nincs is benne nagy tapasztalatom, de tényleg tudni szeretném, miért nem hatékony szívóként), esetleg a VGA fölé tennék egy befújó ventit ami ráfúj, az mennyit dobna a dolgon?
Vagy B verzió, amihez még méricskélnem kellene, hogy nekem balról rakom a gépet ami nem olyan jó mert egyrészt pont az elosztó helyére menne amit meg nem raknék a tetejére, mert oda a multifunkciós menne, de jobbra meg nem rakhatom az elosztót mert akkor a router és modem tápjai nem érnek el az áramig, másrészt jobb kezes vagyok és jobbról kényelmesebb volna a kezelése mindennek.
Rizsa: Mindenképpen a sarokasztalra raknám. Most a sarokasztalnál bal oldalt mellette van egy kis íróasztal, azon van a gép, de ezt fel akarnám szabadítani mert vagy harmadát lefogja egy ATX ház, de eddig a sarokasztalra nem tudtam rakni mert van ugye egy multifunkciós is, ami meg nem áll meg egy ATX tetején és úgy túl magasan is lenne scanneléshez, szóval gondok tömkelege, de ezzel kockább házzal megoldanám hogy rárakom a multifunkciósat, és el is fér, nem is lesz nagyon magasan. Ja és a földre semmi nem fér már, kisszekrény a kacatjaimnak és az 5.1-es mélynyomója, valamint cipős dobozok kitöltik a helyet teljesen. -
Pete55555
addikt
válasz
s3toraph
#142
üzenetére
Na, egyelőre ennyit hoztam ki belőle. A fekvő tápos házat alakítgattam át.
Alaplapi tálcát kicsit megnagyobbítottam. Ezt majd összekötheted álló lemezekkel a ház aljával, és azok közé mehetnek az 5.25-ös cuccok. L vas nem kellett bele annyi, marhasok volt.
Az alaplapi tálca alá is egyet hagytam meg középre, de ha kevésnek érzed, tegyél a 2 oldalára 1-et-1-et.
Méret maradt, az 5.25-ös helyek is maradtak, csak kiszedtem belőlük a cuccot fentről, hogy jobban átlássam.
Nameg a ventiket kicsit rendezgettem. Így elölről, és oldalról fog menni befele a levegő, a proci, és a VGA is eleget kap belőle, hátul, és a másik oldalt meg távozhat.
HDD-k előtt a ventik szerintem jobb, ha kifele nyomják a levegőt, de ezt majd a valóságban kipróbálhatod hogy jobb. Kb ennyi
Nem sértőfök meg, ha nem tetszik valami, nyugodtan mondd el a véleményed róla -
s3toraph
senior tag
válasz
Pete55555
#141
üzenetére
5,25-ös helyből több kellene, minimum 3-4 db. Ventiketet rád bízom, bár ez az elhelyezés nem véletlenül van, nem fúj rám sehogy (eleje, és hátlapi csatis oldal néz felém), plusz mivel ott vannak a hátlap alatt-fölött a az 5,25-ös bővítők, mindent elérek egyből, kényelmesen. De mondom odabízom, meglátjuk mit hozol össze.
Ja a hot-swap-hoz ragaszkodnék, az egy 5,25-ös hely max, mert úgy csinálom meg hogy 3,5" és 2,5" vinyó is mehessen bele, de nyitott lesz kifelé hogy ki lehessen húzni oldallap levétel ill. nyitás nélkül. -
Pete55555
addikt
válasz
s3toraph
#140
üzenetére
Csak nekikezdtem...
De nem folytatom most, viszont lehet eléggé átdolgozom![;]](//cdn.rios.hu/dl/s/v1.gif)
Az L vasok fele ki lesz dobva, ez már 100%
Lehet a méretet is kisebbre veszem, 4db 3.5-ös, és 2 db 2.5-ös helyet hagyok, meg 2 db 5.25-öset, ha az úgy elég.
Ha 2 oldalt mesh rács lesz, akkor kell egy nagy alu lap, azt 2x meghajlítani 90 fokban, u alakba, ez felülről rácsúsztatod a házra, és csavarral rögzíted - oldalanként 6-6 csavarral kb elég.Ja, a ventik a VGA felől fognak fújni, mert ha jól látom most a cpu-felől megy a légáram a VGA fele, ami a VGA-nak pont nem jó.
Vagy ami járható út, hogy az alaplap eleje felől, és a VGA oldala felől fújjanak befele ventik. -
s3toraph
senior tag
válasz
Pete55555
#139
üzenetére
Lehet bonyolult lett, és sok a vas, azért is raktam fel a tervet hogy akinek van kedve, akár módosítson rajta mert egyszerűbb mint tengernyit írni. Pedig rengeteget variáltam rajta, hiába, sok mindent belepakolnék, ha már egyszer ekkora lett, de az én látásmódom ilyen, hát az ittlévők tudnak egyszerűsíteni rajta, ami nekem is bejön.
Minden kritikát, javaslatot, segítséget megköszönök!
-
-
s3toraph
senior tag
Nos, kész vagyok az új verzióval. Ahhoz, hogy minden beleférjen, meg kellett növelnem a méreteit 38 x 38 x 33 cm-re. Valamint, használnom kell vagy L szögvasból 40 x 20 x 3 mm-es darabokat is, vagy 20 x 20 x 3 mm-esekre szerelni lemezből kivágott téglalapot ház oldalából, ez főleg olyan helyekre kell, ahol pl. vinyórekesz "lába" alá megy, vagy az alaplapi tálca alá.
Általánosságban:
- Felhagytam a kör kivágással, nem tetszet mikor megrajzoltam, marad a négyzetes kivágás, mesh rácsot szerzek hozzá. Jelen állapotában előre és hátra is fel lehet rakni minimum a következő verziókat ventiből:
* 4 db 12 cm (ez lesz alapból mert ehhez vannak ventijeim)
* 2 db 12 cm + 1 db 20 cm
* 2 db 14 cm + 1 db 20 cm (ez csak az 1-esnél)
* 4 db 14 cm (ezt csak az 1-esnél)
* 2 db 12 cm + 2 db 14 cm (ezt csak az 1-esnél)
Megj.: 14 cm-es ventiknek nem látom értelmét 12-vel szemben, annyival nem jobbak, de jóval drágábbak.
- A ventis oldal az eleje, a hátlap a csatlakozókkal lesz jobbra, kézzel elérhető módon, sarokasztal fal felől pedig a másik rácsos oldala lesz. Egyébként a hátsó rácsos oldalon is van 4 cm az alaplapig, szóval oda is beférnek a fenti ventikompozíciók. Ahol nincs rács, az zárt lesz (4 oldal zárt, kivéve ahol a tápnak kell nyílás).
- A hátlapi odalra kerülnek 5,25"-os rekeszek, amikbe lehet berakni bővítőket, memóriakártya olvasó, ventiszabályozó, normál méretű DVD-RW, stb. Nem lesz ennyi szabályozó benne, csak így szemléltettem. Ilyen bővítőből 5-6 db lesz, az elég mindenre szerintem, bőven.
- Az eleje a ventis, az nyitható lesz, bel kéz felé, így könnyebb lesz szerelni a ventiket és a HDD-ket.1.:
2.:
Mit szóltok hozzá?
Itt pedig letölthető a teljes project (a közelebbi két házról van szó). Kb. 125MB.
Hdd nem lesz ennyi, csak helykihasználás miatt raktam be ennyit. Ami lesz a minimum, 2 db 3,5" HDD és 1 db SSD. Helyből nekem ezen felül még kellene minimum 1 SSD hely, talán még egy harmadik 3,5" HDD hely.
Az oldalsó, "lebegő" 3,5" HDD a dokkolót szimbolizálná a házakon, az hot-swapos rekesz lenne, ha valaki hoz egy vinyót, berakhassam menet közben mindenféle szerelgetés nélkül, de nem lesz annyira zárt mint egy mobilrack, így nem fog melegedni annyira.Légáramlathoz mit szóltok?
Próbáltam elrendezni megfelelően a vinyókat, bár ezeket még lehet cserélgetni, mi hol legyen, persze figyelembe véve a váz adottságait is, ill azt hogy a vinyóknak szemből kihúzhatónak kell lenniük!Esetleg, kisebbre lehetne venni a szélességet és hosszúságot pár cm-el, de azért hagytam ekkorára, mert így elfér akár egymást mellett 12cm venti és 20 cm venti elöl-hátul. Ha összeveszem mondjuk 32x32x32 cm-re, akkor csak 12cm-esből fér el 4 db kényelmesen. Szerintem. Plusz kisebb térfogat, belső elrendezést (vinyók, táp) is ki kellene találni újra + oldalsó helyekre sem tudnám berakni a ventiszabályozók mellé a DVD-RW-t, max. a hot-swap rekesz még odaférne, ahol most van. Igaz van egy laptop DVD-RW-m is, azt be tudom rakni valahova a normál méretű helyett.
A vázon szerintetek mit dolgozzak át? Így brutál erős, de már nehéz is! Alulra pl. és raktam kersztpántokat a vinyórekeszek miatt, de ha alulra régi szgház lemezét rakom, nem alut, mert ez erőseb, akkor az is elbírná vajon, nem hajolna meg merevítés nélkül a súly alatt?
Ajtót hogyan merevítsem? Alu 1mm-es lemezt kivágom, rácsavarom a mesh rácsot, elég merev lesz? Vagy csináljak neki keretet is az L szögvasból ami ugye 20 x 20 x 3 mm-es?
-
imibogyo
veterán

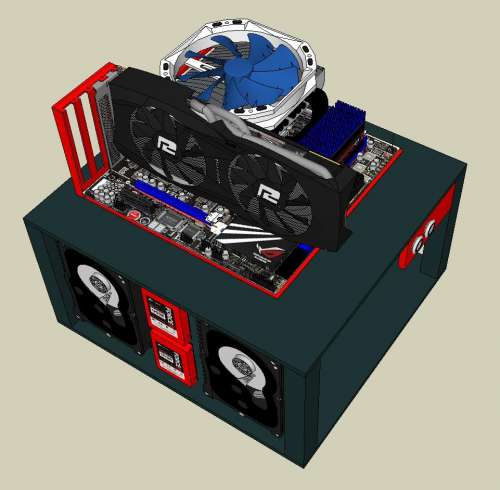

Na pakolászgattam a gépemen és ezt találtam. Ez egyike az első komolyabb terveimnek. Több képet nem tudok megosztani egyelőre róla, csak ezt találtam, de ez is elég sokatmondó. A lényeg abszolút látszik rajta, ami nem az az elejében lévő 3x18-as ventisor, ugyanis a felső csatornába kerültek volna a vinyók és az SSD-k. Amik az oldallapokban láthatóak, csak imitációk lettek volna.
-
Livio
tag
Tudom én is, hogy a papír mindent elbír. Viszont ha pl pici filccel / szilikonnal teljesen megszüntetem a 0,5 mm hézagot szükség esetén, akkor zajt sem okoz a probléma.
Egyébként jók, és gyakorlatiasak a meglátásaid. Nem árt, ha valaki külső szemmel is megvizsgálja az adott tervet, köszönöm.
-
HookR
addikt
A papír és a 3D modell sok mindent elbír, de a gyakorlatban minimum +/-0,5mm ráhagyással érdemes számolni az alkatrészek elhelyezésénél, nehogy később meglepetések érjenek. Ha a másik burkolati lemez 1mm vastag, a 65mm-es tervezett vastagság már akkor is igencsak határeset.
-
Livio
tag
A trükk ott van, hogy a táp alatt ki van vágva a lemez, így a táp egyik lapja (ahonnan szív, vagy az ellenkező) egy síkban van a külső felülettel.
A ház elülső burkoló lemezére nem vágtam még szellőzőket, nem tudom még pontosan mit fogok elölről hűteni. Optimális esetben csak a procit kell.
-
-
Livio
tag
válasz
imibogyo
#129
üzenetére
Bal alul a táp, fölül egy 5,25ös lehetőség winchester mehet a venti helyére is. VGA a hátoldalon szellőzik, akár csak a táp. Kábelek házon belül elvezetve, hogy egy ponton távozhassanak. Nyilván rövidebb VGA több egyéb kelléknek adna helyet. Pl akár a mintorom tápjának. Szóval a variálhatóság azért erősen szem előtt volt.
-
imibogyo
veterán
válasz
Pete55555
#127
üzenetére
Biztos van benne hiba, jó 10 perc alatt alkottam meg, mert volt egy kis szabadidőm. Egyébként nem azért döntöttem meg, hogy kapjon levegőt, hanem csak úgy, hogy ne legyen unalmas. De mivel pont ráfúj az alsó venti szerintem kapna elég levegőt. Bár kitudja, majd ha esetleg egyszer megépül. Még mindig ott a lehetőség, hogy alulra kap egy szép nagy kivágást, meg egy "szoknyát" ami eltakarna egy alsó ventit és máris meg van oldva a dolog.
Livio: érdekes elképzelés. Tudnál készíteni egy belső képet, hogy mit hogyan rendeznél el?
-
Livio
tag
válasz
Pete55555
#126
üzenetére
Kellett a szélesség főként a belül elvezetett táp és "hátlapi" csatlakozóknak, hogy ne olyan ordenáré módon lógjanak kifelé mint 99,5% ban a gépekből. Meg akár 32 cm vga is belefér (persze az sfx táp teljesítményébe már nem valószínű).
A magasság meg adódik ugye, ha az itx lap mellé ledöntesz egy vga-t.
Ellenben a vastagságára büszke vagyok, azt melós volt elérni.A 22es monitorom mögött meg egész szépen meg tudná húzni magát. Talán egy 25-27-es monitor mérete ez.
-
Pete55555
addikt
válasz
imibogyo
#124
üzenetére
Közben rájöttem mi a "hiba" az ITX házadban
A VGA szerintem nem kap elég levegőt. Gondolom ezért is döntötted meg, de nem vagyok benne biztos, hogy túl sok levegő menne oda.
Ezen filózok most a level10 copy házamnál is, hogy mi lenne, ha az elülső 2 14-es helyett, elöl lenne egy, és alul egy, ami a VGA-ra fújna. Úgy mindenképp több levegőhöz jutna a vidkari. -
Pete55555
addikt
válasz
imibogyo
#124
üzenetére
Értem, hát nekem olyan sok tapasztalatom nincs még ilyen téren, 14-es ventim nem is volt (bár az új házba, ha egyszer kész lesz, 2 is lesz) a mostani 23-as meg kb fél éve működik, egyelőre csendben.
Szép ez a kuckó is, már majdnem mondtam, hogy ferde a ház, aztán rájöttem, hogy direkt
Szerk: Fenébe, tetszik ez a ház... a végén még csak visszatérek az ITX koncepcióhoz(#125) Livio Ja, hogy ez ilyen nagy
Képről nam jön át a méret, ezért is kérdeztem, így már érthető -
-
imibogyo
veterán
Nem baj. Majd belejössz.
(#120) jones965: Nagyon szépen köszönöm! Üdvözöllek köreinkben.
A videókból készül majd még előreláthatólag, de nem 5 perc összerakni őket. Talán hétvégén már tudom publikálni a következőt. Még egyszer köszi. Egyébként én is nagyon sokat tervezek fejben. Csak azt nehéz megosztani másokkal. ezért szoktam rá, hogy képernyőre vetem őket. (#121) Pete55555: jobb tapasztalatom van a 12-14-es ventik csapágyazásával és általános (főleg hosszútávú) minőségével, mint a nagyobbakkal. Ezért használok szinte minden tervemben és a valóságban is 12-es, vagy 14-es ventiket, maximum átfestve (mind tervben, mind a kész projektekben). Arról nem is beszélve, hogy kettő irányított 12-14-es ventivel jobban be lehet szabályozni a ház hűtését, mint egy, 18-20-assal, amik általában hasonlóan kevésbé irányítottak. De persze ez szerintem a tipikus ízlések és pofonok kérdéskör.
Esti unatkozós ITX terv:
-
Pete55555
addikt
Hmmm, egész baba, méretek?
TV hátlapra lesz ?Más: Ígértem összefoglalót, sketchuppal kapcsolatban, 1-2 alap dologról, de igazából imibogyó videója után nem tudom mi az amit sokan szeretnének tudni.
Úgyhogy, ha valaki elakad, nyugodtan kérdezzen itt, lehetőségeimhez mérten megpróbálok segíteni
-
Pete55555
addikt
válasz
jones965
#120
üzenetére
és (#114) s3toraph
Én a mostani házamat is nagyrészt fejben raktam össze (akkor még nem sketchupoztam), és azt kell mondjam, tökéletes lett. Lehet ez kicsit túlzás, de tényleg így gondolom, itt áll mellettem, és már annyiszor végiggondoltam, mit hogy csinálnék máshogy, de mindig rájöttem, hogy az valami miatt nem lenne jó
Tehát a fejben tervezés nagyon is életszerű dolog.(#120) jones965
imibogyo az ötletgazda, őt illeti a megtiszteltetésIlletve minket, hogy egy ilyen szintű modder is közöttünk van mint Te
Ajánlom egyébként a programot, CAD-el dolgoztam előtte, de ez sokkal egyszerűbb, és gyorsabb, pikk-pakk össze lehet dobni egy tervet benne, és egyből látszik, ha valami nem jó, vagy nem tetszik.(#118) imibogyo
Pofás ez a ház
Csak én előre egy 20-as ventit tennék a 2 12-es helyére -
jones965
Modder
Rátaláltam erre a topikra, és csak elismeréssel tudok megnyilvánulni az ötletgazda irányába. Remek elképzelés, bár magam részéről ilyen vonatkozásban régimódi vagyok, a fejemben rakok össze előre mindent, illetve tervezek meg.
Lehet hogy nekidurálom magam, és szabadidőmben nekifekszem a proginak, amihez nagyszerű instrukciót szolgáltat a topik nyitó részéről a videó.
Üdvözlöm a kezdeményezést és magam is várom nem csak a sketchup-ban létrehozott gépek születését. -
imibogyo
veterán
Csak nem szoktam őket tökéletesíteni. Van egy kb. ötletem azt gyorsan megvalósítom, de a részleteket már nem szoktam kidolgozni (kábelezés, csövezés stb.). Egy-két régebbi gépemen meg vannak ezek is csinálva, de az újabbakon már csak a lényegre törekszem. Azért köszi, jól esik az elismerés. De semmi más nem kell hozzá, csak leülni és nyomni pár éjszakát a progit (én is ezt tettem), egy idő után már megy magától.
És vannak tőlem sokkal profibbak itt a PH-n is. Én például soha nem szoktam foglalkozni vele, hogy ilyen minőségű legyen a render (na jó ezt nem magyar srác csinálta), mert nem látom értelmét, nem kiállításra megy a tervem, csak hogy lehessen egyben látni az ötletemet, hogy életképes-e? Elég sok tervet kukáztam már, mert fejben jó ötletnek tűnt, aztán amikor megrajzoltam kiderült, hogy nem életképes.
(#115) Supr@: szólj nyugodtan ha nagyon nem megy. És ha nem túl bonyolult a terv nem fogok semmit sem kérni érte. Ennyire ne legyünk anyagiasak. Persze ha bonyolult a terv és nagyon sok óra megcsinálni az más tészta, de például zolee5016-nak ezt a tervet bő 5 perc alatt csináltam, úgy hogy közben még fórumoztam is. Na jó itt a házmodell adott volt.
De mivel ismét írtam egy új hozzászólást, igy ismét berakom egy régebbi tervemet.
-
Supr@
senior tag
válasz
s3toraph
#114
üzenetére
Hat, most jatszottam vele egy orat, kiderult hogy sik hulye vagyok hozza
egyenlore marad a papir ceruza
Ha elkeszulok a tervekkel, lehet megkerek majd egy hozzaertot csinalja meg a progiban nekem, termeszetesen egy kis anyagi juttatasert cserebe de azert meg nem adom fel! -
-
s3toraph
senior tag
Én is így vagyok vele. Pl. nagy nehezen legyártottam a házam keretét, erre most megint újítottam a terven - ami még lehet kap még egy kört mert aludtam rá egyet - szóval venni kell másik L szögvasat, mert új keret kell... nem egyszerű... már mennyi időt beleöltem a tervezésbe, te jó ég...
-
imibogyo
veterán
Hát igen ez egy nehéz szakma.
(#109) viperabácsi: köszi. Várom a munkáidat. Meg persze a kérdéseidet is, remélem tudok rájuk válaszolni.
De hogy ha már itt vagyok, megosztok egy másik régebbi projektemet is (igazából ez egy ház két féle megoldása, egyszer vízzel, egyszer léggel). Ezeket amúgy csak azért dobálgatom be, hogy akik nem látogatják sűrűn a topikot, azok is hátha kedvet kapnak egy kis tervezgetésre. Ha már csak pár elborult ötletet látunk egymástól nagyon beindulhat az ember fantáziája. Ezért is tartom fontosnak a rosszul, vagy rosszabbul sikerült terveimet is megosztani, mert rész ötletek lehetnek benne, amik másnak tetszenek.
-
N.Ferry
senior tag
válasz
imibogyo
#107
üzenetére
Nekem most valóban megült kicsit a projekt,eléggé összeszaladtak a melók :s
Az a legnagyobb bajom,hogy sokmindent közben találok ki,és sokszr lehet átméretezni mindent...
Arról nem is beszélve,hogy vigyázni kell arra is,hogy méretarányos legyen,tehát ha egyszer kész lesz,le is tudjam gyártani
Nem egyszerű ez... -
imibogyo
veterán
Nagyon megültetek.
Tessék itt van még egy régi tervem a "kenyértartó".Ezek közül amiket ide bedobok természetesen bármit lophattok, ha még eddig nem mondtam volna (vagy még nem tettétek volna meg
), ötletet, vagy komplett tervet is ha valakit érdekel. Azért teszem őket "közkinccsé", hátha valakit megihletnek. Sajnos amikor tervek szempontjából termékenyebb voltam sem volt időm őket megvalósítani. Ez azóta sem változott.Ja és készülget az újabb videó is. Azért csak készülget mert még nincs kész a "forgatókönyv" amit most mindenképp szeretnék, hogy ne legyen annyira összecsapott, mint a múltkori.
Ahol meg igen, ott megy alá mesh rács belülről (kivéve a tetejét), mert ventit nem hagyok teljesen nyitottan beszívónak, így a mesh és a venti vagy ventik (attól függ éppen hol) szerintem kellő merevséget fognak neki adni hogy ne horpadjon be. A legtöbb alu, így ahogy elnézem, az éleken lesz, főleg borítást fog alkotni. Bár ezen lehet még változtatok. Lehet túl sok mindent raktam bele a ház térfogatába, már megint. Telhetetlen vagyok.
Tudom nehéz eset vagyok. Hiába, első házam, és megpróbálom tökéletesre tervezni.
Ezek szerint neked 8-asnál újabb van. Na majd rakok fel újabbat, de nem ma.
Nem kell, ne bonyolítsd!
, a VGA felől van kettő venti, az a hátulja a fal felől. Az eleje az ahol a HDD-k vannak, az néz a monitor felé, ahova most kifújóra raktál kettő ventit.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
- XBOX Series X + dokkoló // SZÁMLA // GARANCIA //
- CSX 2x2GB (4GB) DDR 800 MHz kit
- Azonnali készpénzes AMD CPU AMD VGA számítógép felvásárlás személyesen / postával korrekt áron
- Gamer PC-Számítógép! Csere-Beszámítás! R5 5600 / RX 6700XT 12GB / 16GB DDR4 / 500GB SSD
- HIBÁTLAN iPhone 14 256GB Blue -1 ÉV GARANCIA - Kártyafüggetlen, MS3245
Állásajánlatok
Cég: FOTC
Város: Budapest
