Új hozzászólás Aktív témák

• #82599 Dr. Szilikát őstag krisztianAMG #82596

  Új Válasz 2022-02-23 22:28:28 #82599

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Dr. Szilikát

  őstag

  válasz krisztianAMG #82596 üzenetére

  Épp ez a lényege, az előzőleg említett Zener-effekt miatt nem szükséges balanszer, jó állapotú cellák esetében. Amikor meg már döglődik, akkor döglődik, mondhatni úgyis mindegy, mert cserélni kell, hiszen nem működik már rendesen a laptop stb.

  LiFePo cellánál ilyen önkorlátozó hatás nincs egyébként.

  Amelyiket eddig lattam nyitva, mindig sok-pin kabel ment az akkuba.

  A BMS nyilván figyeli külön a soros tagokat, ez még nem jelent balanszírozást. Amit én láttam fotón, igényesebb laptopakku panelja, egyértelműen látható volt a fölös energiát elfűtő ellenállások jelenléte, balanszírozó áramkör jelenléte, ezt mutattam az előbbi fotón, miről ismerhető fel.

  Amiket én bontottam, főleg HP akkuk, illetve van itt egy Lenovo is, semmi balanszer nincs ezekben. Csak szokásos BMS.

  #82597 Donki Hóte

  https://www.doitsmart.hu/index.php/termek/4s-40a-bms-enhanced-akkumulator-vedo-modul-balansz-nelkul/

• #82597 Donki Hóte veterán krisztianAMG #82596

  Új Válasz 2022-02-23 19:22:25 #82597

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Donki Hóte

  veterán

  válasz krisztianAMG #82596 üzenetére

  Akkor te vagy az én emberem, abból a szempontból, hogy te biztosan meg tudod azt mondani, hogy a BMS-ek esetében mi a különbség a balanced és az enhanced verzió között

• #82595 #85619712 törölt tag krisztianAMG #82592

  Új Válasz 2022-02-23 17:52:11 #82595

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #85619712

  törölt tag

  válasz krisztianAMG #82592 üzenetére

  A dióda csak töltő felől dolgozik, így csak a töltőáram folyik át rajta. A többiben igazad van, de ha feltételezzük, hogy egyformán elhasználódtak a cellák akkor elvileg egyszerre toltodnek. Az igazi megoldás egy aktív balancer lenne.

• #82593 Dr. Szilikát őstag krisztianAMG #82592

  Új Válasz 2022-02-23 17:44:51 #82593

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Dr. Szilikát

  őstag

  válasz krisztianAMG #82592 üzenetére

  Ez általánosan bevett gyakorlat, laptopoktól kezdve stb., hogy semmi nem szabályozza az soros cellákat külön. Laptop akkuban balanszert is csak képen láttam, hogy létezhet, de jellemzően nincs bennük.

  A kínai BMS-modulok balanszere is csak annyiban nyilvánul meg (nem mindegyiken van), hogy 4,2 V felett rákapcsol kis SMD ellenállásokat, amivel igyekszik visszahúzni a feszültséget. Itt bekereteztem a balanszer áramkörét, amiről felismerhetők ilyen modulok:



  Külön is kapható balanszer, ez 8S, de van kisebb is:



  Itt látszik, hogy a piros vonalat kicsit odébb szabtam, nem emlékeztem már pontosan.

  Csak a töltési feszültségről volt szó az előzményben szerintem (dióda), nem terhelésről (fúrás).

• #82453 mzso veterán krisztianAMG #82429

  Új Válasz 2022-02-17 17:55:47 #82453

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  mzso

  veterán

  válasz krisztianAMG #82429 üzenetére

  Mi type-C? A telefonon egy micro-USB aljzat, meg természetesen egy jack van.

• #82412 tordaitibi veterán krisztianAMG #82411

  Új Válasz 2022-02-14 23:30:46 #82412

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tordaitibi

  veterán

  válasz krisztianAMG #82411 üzenetére

  Ez hobby, és maximális kielégítése az agyament takarékossági törekvéseimnek ami ráadásul kiegészül a teljesen hangtalan működés elvárásával is. Ha valami 20-25W felett fogyaszt már ki is esett.
  Mindenhol ssd-ket használok, még a 2,5" hdd is idegesítően hangos.
  [Egy ilyen mini PC-t] alakítottam át passzív hűtésesre.
  Az eredeti ventilátor irgalmatlan visítással tette a dolgát, egyébként az is valahol 70 fokon tartotta.

  A linkelt kis mini az Intel J4125-tel a Windowst és a Linuxot fénysebességgel futtatja, a munkahelyi és otthoni használatra tökéletes.
  Még játszani is tudok vele, zömmel retro meg PS emulátor.
  Környékemen már mindenkit megfertőztem ezekkel a 2 cigisdoboz méretű kis gépecskékkel.

• #82213 #85619712 törölt tag krisztianAMG #82212

  Új Válasz 2022-02-06 07:56:11 #82213

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #85619712

  törölt tag

  válasz krisztianAMG #82212 üzenetére

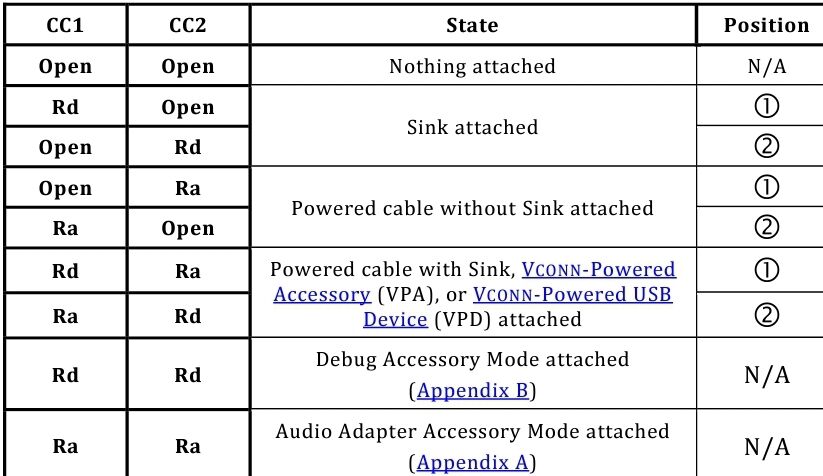

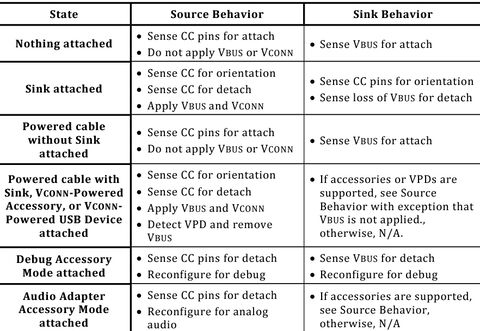

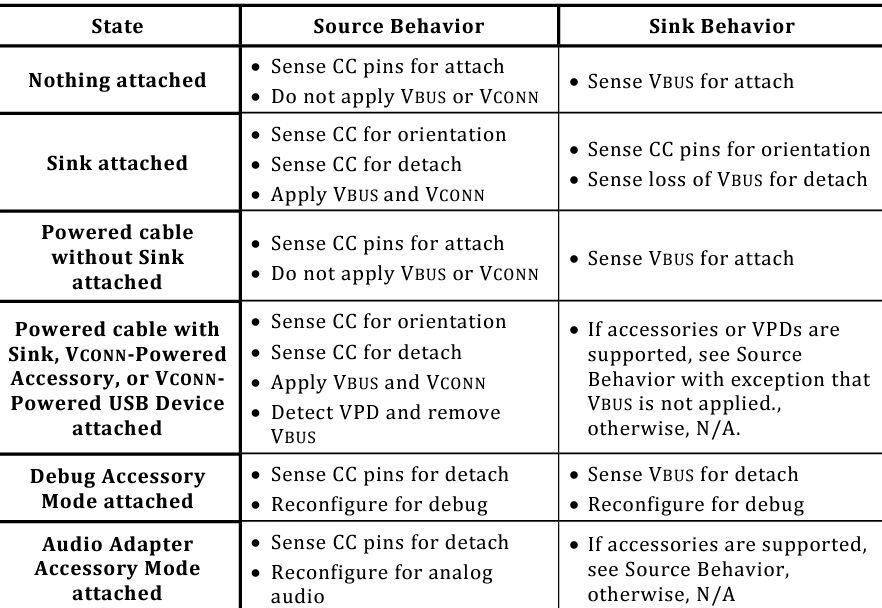

  ""vbus alapból a levegőben "lóg""
  "Ebben biztos vagy?"
  Az életemet azért nem tenném fel rá de elmondom miért gondolom így. Az USB-c aljzat (is) kétirányú, nem csak töltő felől mehet az eszközbe a szufla, hanem fordítva is. Amíg nincs tisztázva, hogy mi lett a csatiba dugva fogyasztó vagy áramforrás (cc1-cc2 vonalak) addig "lebeg" a Vbus, mind eszköz mind tápegység oldalon. A gnd-t ehhez nem kell megszakítani, elég ha a Vbus van lebegtetve. Nekem ez jött le a leírásokból, de lehet én nem értelmezem jól!?


  @Terapeuta007: Nem csak usb-pd létezik, vannak egyéb gyorstöltési szabványok, ott gondolom máshogy van megoldva a kérdés, ahogy te is írod.

• #82118 #68216320 törölt tag krisztianAMG #82116

  Új Válasz 2022-02-02 13:15:18 #82118

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #68216320

  törölt tag

  válasz krisztianAMG #82116 üzenetére

  Köszönöm az infót és megerősítést. Igen, kondi tényleg kelleni fog. (ezt hívják amúgy puffer kondinak?)
  De akkor elméletileg nem is kell graetz, hanem egy dióda elég és kondi?
  Igen, gondolkodom amúgy én is kicsit az izzón. Autentikusabb lenne.
  Próbából egy zseblámpa izzót odatettem (amennyire lehetett, nagyobb az izzó feje), de szerintem nem világította meg eredetileg sem rendesen az 1db izzó a műszereket. Középen több a fény, a széleken nincs.
  Szerintem veszek egy izzót és tartaléknak megpróbálok led-et is beszerezni. Illetve gondolkodom még egy darabka led-szalagon is. Abból minthe lenne meleg-fehér verzió.
  Mindenesetre keresek egy ide való izzót és feltétlenül megpróbálom először azzal megcsinálni.

• #69094 Speeedfire félisten krisztianAMG #69093

  Új Válasz 2019-05-12 16:19:35 #69094

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Speeedfire

  félisten

  válasz krisztianAMG #69093 üzenetére

  Megnéztem, de az rendben van. Amúgy tényleg nincs benne sok elektronika.

• #69029 #90088192 törölt tag krisztianAMG #69026

  Új Válasz 2019-05-06 14:44:26 #69029

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #90088192

  törölt tag

  válasz krisztianAMG #69026 üzenetére

  Talán a legegyszerűbb magyarázat: A távvezeték+levegő+drón kb úgy viselkedik mint egy kondenzátor, a levegő a dielektrikum a két fegyverzet meg a távvezeték meg a drón. Hogy a töltés tarolás meg történhessen, ahhoz elektronoknak kell elvándorolni.

  Ez a töltésvándorlás ionizálja a levegőt(Átüt a kondenzátor szigetelő anyaga) és maris kész a szikra

  Kb ennyi az én értelmezésemben

• #69027 fero02 nagyúr krisztianAMG #69026

  Új Válasz 2019-05-06 14:00:19 #69027

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  fero02

  nagyúr

  válasz krisztianAMG #69026 üzenetére

  A légkör nem = a távvezeték fázisvezetőjének potenciáljával.

• #68771 Gézengúz addikt krisztianAMG #68770

  Új Válasz 2019-04-14 14:56:39 #68771

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Gézengúz

  addikt

  válasz krisztianAMG #68770 üzenetére

  Passz, az én powerbankjaim képesek rá, de külön ki van hangsúlyozva, hogy nem kéne.

• #62825 GZoli7 senior tag krisztianAMG #62822

  Új Válasz 2018-02-09 08:49:18 #62825

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  GZoli7

  senior tag

  válasz krisztianAMG #62822 üzenetére

  (A kívánt áramerősség*3600Ft+áfa)-(32A*3600+áfa) ez jár alapból, ahogy írták feljebb.
  Az áram nem fázisonként, hanem összesen értendő.
  Ezen kívül a kiépítés költsége, ahol az E.on-nak elég vastagon fog a ceruzája.
  Vezetékezés, szekrény, biztosítók, ÉV relé (kötelező), stb.
  Ja, ilyenkor kérni szoktak ÉV jegyzőkönyvet is úgy tudom, pedig indokoltabb lenne az EBSZF.

• #62824 Atomantiii addikt krisztianAMG #62822

  Új Válasz 2018-02-09 08:30:44 #62824

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Atomantiii

  addikt

  válasz krisztianAMG #62822 üzenetére

  1X32 A-ig ingyenes, a többi fizetős. Felmerül a kérdés, hogy milyen kiépítésű a villanyóra? (régi fakeret vagy már az új szabványos műanyag doboz)

  Mert ha régi kiépítésű akkor nemigen fogod megúszni szabványosítás nélkül, ekkor ha nem megfelelő átmérőjű a tetőtartó cső, nincs meg a kikötése vagy már rozsdás akkor azt is cserélni kell a villanyóra dobozzal együtt. Erre keresni kell egy regisztrált szerelőt aki megcsinálhatja, illetve megmondja, hogy mit kell cserélni.

  Eon felé ekkor ezt a X amper*3600Ft-ot fizeted + hozzájön a szerelő, hogy mennyiért csinálja meg, illetve milyen anyag kell(het) hozzá.

• #61242 Teasüti nagyúr krisztianAMG #61241

  Új Válasz 2017-11-07 13:51:04 #61242

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Teasüti

  nagyúr

  válasz krisztianAMG #61241 üzenetére

  Én nem tudok segíteni, de volna egy amatőr keresztkérdésem:
  Ha multiméterrel kiméred a mosfet-et diodaként (vajon ki kellene ehhez venni az áramkörből?), akkor nem tudnál erről megbizonyosodni?

• #60518 Kernel nagyúr krisztianAMG #60517

  Új Válasz 2017-09-22 21:40:37 #60518

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #60517 üzenetére

  Ehhez mondjuk nem kell processzor, de megoldható többféleképpen.

  Úgy látom, ennél nem is 10 % (mint a kijelző nélkül CC/CV modulnál), inkább 20 % körül van, befolyásolja a töltőáram nagysága is. Az átmenet folyamatos egyébként: a töltés nagyáramú szakaszában a kék LED világít.

  Ahogy csökken az áram, a kék lassan halványul, a zöld LED erősödik.

• #60516 Kernel nagyúr krisztianAMG #60514

  Új Válasz 2017-09-22 20:43:30 #60516

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #60514 üzenetére

  Amire szoktam írni, hogy elfűti a többletet, az a Ni-MH, Ni-Cd akkuk.

  Li-ionnál, ha nincs 4,2 V-on leálló töltő, akkor lehet 4,1 V-ra is állítani a végfeszültséget, bár elvileg az sem maradhat rajta örökké.

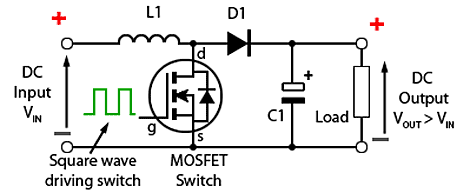

  Magam részéről nem használnék step up konvertert. 19 vagy 24 V-os laptop vagy monitortápot lehet keríteni az ócskapiacon is. Utána nekem bevált ez a kijelzős modul:

  https://www.aliexpress.com/item/-/32229485039.html

  Ezen legalább jelzi egy LED a töltés végét (amikor 10 %-ra esik az áram), noha ez sem kapcsol le. Az áramkorlát ennél rövidzár mellett is beállítható.

  Step up konverter kimenetét nem lehet lezárni, mert a diódán keresztül a betáp menne zárlatba:



• #60515 gyenesmartin őstag krisztianAMG #60514

  Új Válasz 2017-09-22 20:16:16 #60515

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  gyenesmartin

  őstag

  válasz krisztianAMG #60514 üzenetére

  Ha csak néhányszor fordul elő nem lesz belőle semmi probléma.

• #60511 gyenesmartin őstag krisztianAMG #60508

  Új Válasz 2017-09-22 17:08:36 #60511

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  gyenesmartin

  őstag

  válasz krisztianAMG #60508 üzenetére

  Ez így jó lesz.
  Bár akksiból én inkább ezt venném: [link]
  LG nagyon szered rozsdásodni, legalábbis a HE 4-ek.
  Valamint a samsungnak kevésbé esik le a feszültsége áram hatására, plusz kicsivel nagyobb a kapacitása is.
  [link]

• #59776 xxxjjjkkk senior tag krisztianAMG #55474

  Új Válasz 2017-07-23 16:06:21 #59776

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  xxxjjjkkk

  senior tag

  válasz krisztianAMG #55474 üzenetére

  Kis segítséget kérnék, a megválaszolt hsz ben van egy labortáp, ami adta az ötletet, hogy mi lenne, ha lenne nekem is egy. Na azt már most látom, hogy ilyet nem fogok csinálni, mert nem kell. Egy kimenet bőven elég első körben.
  [link] logikus , hogy ő kellene nekem
  [link] elég jól megvalósítható a dolog, ha jól látom, külön állítható az áram, és a feszültség korlát is, tehát az alapvető követelményeket tudja.
  Ha jól látom, a hűtőbordák nem fértek bele az árba, se a ventillátor, sebaj, van itthon bontásra váró.
  Ha jól értem, ő szerzett egy trafót, (Input voltage: 24V AC or 30V DC ) amire rárakott 2 ilyen panelt + Van neki külön tápról egy 12 és egy 5 V os ág is, + A hűtő, ami első körben fix lesz, már érzem.

  A trafót inkább hagyjuk, mert annak utána kell nézzek. Meg attól függ mit találok. Jó lenne ingyen szerezni, csak van valami. Meg, ahogy elnézem, minimum galvanikusan független kéne. [link]
  Mivel nem 1,38$ a panel, így inkább rákérdezek.

  Na már csak a kérdés kell, szóval elméletileg megrendelem a panelt, szerzek addig hozzá trafót amíg megjön, a hűtést megoldom, szerzek valami csatlakozókat, akár még be is dobozolom, és ennyi. Van egy /Output voltage: 0 to 28V adjustable / Output current: 0.01A - 2A adjustable / labortáp félém? Amit alkalom adtán majd bővítek.

• #57370 Kernel nagyúr krisztianAMG #57347

  Új Válasz 2017-03-10 13:59:30 #57370

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #57347 üzenetére

  Feltöltött cellákat raktam be, azóta még nem sikerült lemeríteni. Ennek elkerülésére egyszer rá is töltöttem, de csak tagonként, egymás után.

• #57328 Kernel nagyúr krisztianAMG #57326

  Új Válasz 2017-03-08 22:05:11 #57328

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #57326 üzenetére

  Védelem nincs benne azóta sem, igazság szerint nincs is nagyon kihasználva, mert van más akkus csavarhúzó is, ami jobban kézre áll, ezért nem foglalkoztam vele.

  Egy vagy két párhuzamos cellával működő csavarhúzókhoz pedig nem is kell védelem, mert amikor elfogy belőle a töltés, azt észre lehet venni, viszont ekkor még nincs 2,5 V alá süllyedve az üresjárási feszültség. Terhelésre beesik természetesen, de ilyenkor nyilván nem kínozom tovább, hanem töltőre teszem.

  Soros celláknál kellemetlen, mert amikor a leggyengébb túlmerül, az vagy nem tűnik fel, vagy később át is fordul negatívba, ami már igen kártékony.

• #56928 tvamos nagyúr krisztianAMG #56923

  Új Válasz 2017-02-17 07:59:38 #56928

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tvamos

  nagyúr

  válasz krisztianAMG #56923 üzenetére

  A két bemenet között (Vdiff) nincs feszültség! (A valóságban persze van egy nagyon kicsi, de elhanyagolható.) Ha ott feszültség van, akkor már kirakat a műveleti erősítő. Az a baj, ha az elem - pontjára teszed a muveleti erősítő negatív pontját, meg a neminvertáló bemenetet is, az nem jó, fél tápra kéne húzni, egy feszosztóval.
  Persze, kell kondenzátor.

• #56925 Kernel nagyúr krisztianAMG #56923

  Új Válasz 2017-02-16 19:29:31 #56925

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #56923 üzenetére

  Leválasztónak nevezik, szükség van rá ilyen esetben, mert kiakadna a kimenet.

  4,5 V szorozva az erősítéssel, akkora szintet akarna felvenni.

• #56919 Kernel nagyúr krisztianAMG #56915

  Új Válasz 2017-02-16 17:32:06 #56919

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #56915 üzenetére

  Ezt le is írja:

  The Differential Input Voltage is Zero as V1 = V2 = 0 (Virtual Earth)

  A negatív visszacsatolás miatt azonos potenciálra kerül a két pont.

  Mivel az csak egy elméleti lecke a műveleti erősítők működéséről, a tápfeszültség mellékes, illetve ideálisként feltételezett erősítőről van szó, ami odáig is fokozható, hogy a táppal nem foglalkozunk. Az csak úgy "van", végtelen határokig, pozitív és negatív irányba is.

  Ez a virtuális földpotenciál is egy elméleti fogalom, talán innen jobban megérthető:

  http://arekold.amk.uni-obuda.hu/elab/segedletek/Elektro_Fuzetek_2.pdf

  http://itl7.elte.hu/elektronika/node3_2.html

• #56917 tvamos nagyúr krisztianAMG #56915

  Új Válasz 2017-02-16 17:08:14 #56917

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tvamos

  nagyúr

  válasz krisztianAMG #56915 üzenetére

  Ha nem akarsz + / - tapot, akkro az also nem jo, a pozitiv felperiodust le fogja vagni.
  Amugy is nagyon csunya dolog a neminvertalo bemenetet ellenallas nelkul a foldre kotni!

• #56916 Ribi nagyúr krisztianAMG #56915

  Új Válasz 2017-02-16 17:01:55 #56916

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Ribi

  nagyúr

  válasz krisztianAMG #56915 üzenetére

  De az alsónál még mindig nem tudni milyen tápokra van kötve az erősítő. Ha -+ tápja van akkor a GND teljesen normális ott. Akkor is lényegében ugyanazt kapod mint az elsőnél. Két bemenet különbségét erősíti így nyilván gnd=0=vgnd.
  Elsőnél meg vgnd=5v
  De még mindig nem világos mi is akérdés, vagy mi az ami fura a dologban. Opa ígyis úgyis dif erősítő.

• #56881 Kernel nagyúr krisztianAMG #56880

  Új Válasz 2017-02-15 13:46:17 #56881

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #56880 üzenetére

  Ezt így nem lehetne értelmezni a kapcsolási példa / környezet nélkül, ha nem sejteném, miről van szó.

  Szimpla táplálású rendszerben kreálni lehet egy virtuális földpontot, ami jellemzően a tápfeszültség felét állítja be a műveleti erősítők részére, hogy onnan vegyék a DC-viszonyítási pontot.

  A féltáp előállítható egyszerű ellenállásosztóval is. De ha terhelésnek van kitéve, fontos a stabilitás, akkor az osztót még megfejelik egy műveleti erősítővel, aminek a kimenete követi a noninvert bemenet szintjét.

  Az invertáló bemenetre pedig 100 %-ban visszacsatolják a kimenetet egy rövidzárral. Tehát ez lényegében egy feszültségkövető kapcsolás, az osztót követi 1:1-ben. Mivel a negatívan visszacsatolt műveleti erősítő alapvető tulajdonsága, mindig úgy igyekszik szabályozni a kimenetét, hogy a saját két bemenete közötti feszültséget minimalizálja (amíg lehetséges, vagyis adottak a környezeti feltételek).

  A virtuális földpont kinevezhető a rendszer GND-pontjának is, ekkor a +/- táp már nyilván nem GND.

  Ha mondjuk továbbra is a negatív táp a GND, az AC jelbemenet szempontjából lényegtelen, azt kondenzátorral le kell választani.

• #56667 Kernel nagyúr krisztianAMG #56666

  Új Válasz 2017-02-03 13:42:26 #56667

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #56666 üzenetére

  https://www.youtube.com/watch?v=lrPBx0iExwI

  Relés, méghozzá 12V-os, amit egy trafómentes, kapacitív előtétes táplálással oldottak meg:



  Lehet, hogy elég átkötni rövidzárral a 1,5 μF kondit, csak akkor a Greatz-hídon esik egy kis feszültség, de attól még meghúzhat a 12V-os relé. Vagy kiiktatni a hidat is.

  Fekete a nulla, piros vezeték a bemenő fázis, az megy a három relére, valamint elágazik a tápkörbe.

  Átkötés után a pirosra menne a 12V, fekete lenne a negatív:





• #56537 Lompos48 nagyúr krisztianAMG #56528

  Új Válasz 2017-01-27 14:15:50 #56537

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz krisztianAMG #56528 üzenetére

  Két híddal és egymástól független tekercsekkel is az van, ahogy mondom/írom, ha az erősítő miatt ±15V és közös GND a kimenetek kábelezése.

• #56533 Ribi nagyúr krisztianAMG #56528

  Új Válasz 2017-01-27 13:45:36 #56533

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Ribi

  nagyúr

  válasz krisztianAMG #56528 üzenetére

  2x15V az a DAC miatt gondolom -15 0 +15 V-ként néz ki. Azaz inkább -21 0 +21 egyenirányítva.
  Egy ágára még csak csak rákötheted, de kettőnél már 40V+ lesz a különbség és a 7805-re max 25V bemenőt írnak. Egy ágon sem biztos, hogy rákötném, mert az a 200mA a daccal együtt a trafót már 1 lábon maxra terhelné. Szóval sehogy sem jön ki a dolog.

• #56526 Lompos48 nagyúr krisztianAMG #56521

  Új Válasz 2017-01-27 12:59:06 #56526

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz krisztianAMG #56521 üzenetére

  3 gond is van:

  1. Az IC maximális bemenőfeszülsége adatlap szerint 35V, tehát teljesen a határon van. Kis hálózati feszültségnövekedés is tönkreteheti azokat.
  2. Az ICk disszipálása a megengedettnél nagyobb lenne (egyenkénk 2W körül), bordákat kellene szerelni ráluk.
  3. A két ág 35V-tal el van tolva egymáshoz képest. Így az ICk kimenetei is hasonlóképpen el lesznek tolva egyenáramú szempontból. A kimeneteket összekötve zárlatot produkálsz.

• #56525 Kernel nagyúr krisztianAMG #56521

  Új Válasz 2017-01-27 12:58:48 #56525

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #56521 üzenetére

  Ha a linkelt rajz szerinti kettős tápegységed van és annak pozitív ágát mondjuk jobban terheled, az végeredményben mindkét tekercset terheli, csak egyik félperiódusban az egyiket, utána a másikat.

• #56043 Kernel nagyúr krisztianAMG #56038

  Új Válasz 2017-01-08 23:20:15 #56043

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #56038 üzenetére

  Több irányból is meg lehet ezt közelíteni, ha túlléped az áramkorlátot, onnan kezdve átlép a CC-módba, tehát azt fogja stabilizálni, nem a feszültséget.

  CV módban nyilván a feszültség a prioritás.

  (#56037) darvinya

  Nem tudok forrást, de a tapasztalatok alapján Li-ion a legjobb megoldás.

• #56039 PHM addikt krisztianAMG #56038

  Új Válasz 2017-01-08 22:24:09 #56039

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  PHM

  addikt

  válasz krisztianAMG #56038 üzenetére

  Nem tarthatja, hiszen te írtad, hogy beállítottál rajta 12V-ot és 1A-t.
  Na most, ha ráteszel egy ennél nagyobb áramigényű fogyasztót,
  a kimenő feszültség addig fog csökkenni, míg a fogysztódon
  pont 1A áram nem folyik. Gondolj bele, ha a terhelés mondjuk 10 ohm,
  a kapocsfeszültségnek vissza kell esnie 10V-ra, hogy a kimenő áram
  1A legyen. Ha nem így lenne, az ellenállásodon 1,2 A folyna.

• #55709 tvamos nagyúr krisztianAMG #55707

  Új Válasz 2016-12-26 17:28:51 #55709

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tvamos

  nagyúr

  válasz krisztianAMG #55707 üzenetére

  Nyilván nem a user a hülye, (én nem úgy ertettem,) a designer indíttatását nemertem.

  A bemenet, és a föld pont között akkor mekkora a feszültség pontosan? Szkóppal nézve sima dc? Az 1k-n gondolom nem mérsz semmit. Akkor a 47k-n van. Az az első dupla jfet (2N5564) biztos jó? Jól is van beultetve?

• #55708 xxxjjjkkk senior tag krisztianAMG #55707

  Új Válasz 2016-12-26 09:51:52 #55708

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  xxxjjjkkk

  senior tag

  válasz krisztianAMG #55707 üzenetére

  váltót nem is tudsz mérni rajta?
  gondolok itt arra, hogy a műszer esetleg átb@sz

• #55696 tvamos nagyúr krisztianAMG #55676

  Új Válasz 2016-12-25 21:45:06 #55696

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tvamos

  nagyúr

  válasz krisztianAMG #55676 üzenetére

  Ez megfelel a te erositodnek?

  En meg mindig azt nem ertem, hogy merhetsz te az input-on DC jelet. Van valami a bemenetre kotve?

• #55686 Kernel nagyúr krisztianAMG #55676

  Új Válasz 2016-12-25 20:52:41 #55686

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #55676 üzenetére

  Önmagában egy gerjedés nem sokban különbözik a bemenetre adott jeltől, csak ez belső pozitív visszacsatolás miatt az erősítőn belül keletkezik és nem hallható frekvencián, ami oszcilloszkóppal egyébként is kimutatható.

  Vagy a kimenetre kötött zseblámpaizzóval, amit régen csak poénból tettem rá, de a gerjedést is rendesen mutatta, folyamatos izzással. (Miután az izzónak mindegy a frekvencia, azt is jelzi, amit nem hallani.)

  DC-szempontból semmit nem befolyásol a gerjedés, legfeljebb melegedést és torzítást okozhat pluszban.

  A rossz minőségű rajz alapján úgy néz ki, ennél a konstrukciónál a negatív visszacsatolókörbe iktattak még egy műveleti erősítőt, ami a nyílthurkú erősítést nagyban növeli, ezáltal hozzájárul a torzítás csökkentéséhez. Értelemszerűen nem invertáló kapcsolásban, mert ellenkező esetben a visszacsatolás pozitív lenne:



  Noha a nyílthurkú erősítés mértéktelen növelése nem csodaszer, akár hátulütője is lehet. Nem is híve minden konstruktőr, mindenesetre ez is egyfajta lehetőség.

  Az is lehet egy hibaforrás, egyébként anélkül is működnie kellene, talán fel sem tűnne a különbség:



  Egy hibakeresési módszer lehet a negatív visszacsatolás teljes megszakítása, ekkor persze a kimenetre nem szabad semmit kötni, mert az elbillen vagy pozitív, vagy negatív irányba, attól függően, hogy a bemenetre milyen polaritást adunk.

  Ha nem billeg ide-oda, akkor így jobban le lehet követni, hol nem billen, illetve hogyan alakulnak a feszültségek.

• #55680 Barret001 addikt krisztianAMG #55676

  Új Válasz 2016-12-25 10:28:11 #55680

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Barret001

  addikt

  válasz krisztianAMG #55676 üzenetére

  A gyanús alkatrészeket cseréld fel,ha átmegy a hiba a másik oldalra,akkor megtaláltad.

• #55678 mezis félisten krisztianAMG #55676

  Új Válasz 2016-12-25 09:00:14 #55678

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  mezis

  félisten

  válasz krisztianAMG #55676 üzenetére

  Gerjedés: A Quad 405-ös erősítőknél a végtranzisztorokat is ajánlották 100nF körüli kondenzátorokkal "hidegíteni".
  (Közvetlenül a végtranzisztorok lábához forrasztani.)

• #55675 Kernel nagyúr krisztianAMG #55672

  Új Válasz 2016-12-24 10:35:23 #55675

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #55672 üzenetére

  Bemenetre hogyan juthat DC, amikor ott csak egy dual-FET van meg az ellenállások?

  - Gate elektródára belülről visszafelé csak az alkatrész zárlata esetén.
  - Vagy a külső ellenállás vezeti rá, de az GND-re megy, ha nem szakadt a panel.

  Ha van oszcilloszkóp, a nyugalmi áramot azzal célszerű beállítani. Ha leveszed minimálisra, a szinuszjel nullátmeneténél megjelenik a keresztezési torzítás:



  A nyugalmi áramot addig kell növelni, míg a torzítás megszűnik, plusz még egy kicsivel, a biztonság kedvéért, mivel a szem nem torzításmérő, mi pedig minél szebb hangot szeretnénk.

  Túl sok áram a nyugalmi melegedést növeli, a kettő között kell kompromisszumot találni.

  Régen nem volt otthon oszcilloszkópom, de a nyugalmi áramot nagyon jól be tudtam állítani. Beszédhangot kerestem a rádióban, hírek vagy hasonlót. Hangerőt nagyon halkra véve, sőt a hangszórót egészen közelről fülelve, a keresztezési torzítás zizegő, recsegő hang formájában jól hallható. Ezt fülre szépen be lehetett játszani, hogy ne legyen, plusz még egy kicsit rátenni. Beszéd csak azért kellett, mert annál ütközött ki a legjobban.

  Nagy hangerőn ez a torzítás már füllel nem érzékelhető, mert elvész a nagy jelhez képest, az arányok miatt eltörpül, így nem vesszük észre.

  Mivel az egésznek a lényege, hogy a tranzisztorok 0,75 V körüli BE-nyitófeszültségén létrejövő "ugrás" miatt keletkezik a torzítás, ami kis kivezérlésnél jobban kiütközik.



  A nyugalmi áram hatására a tranzisztorok egy állandó előfeszítést kapnak, a bázisok között beállított feszültségkülönbséggel, ami a torzítást elsimítja. Ezért írtam előzőleg, hogy bázisok összekötése a nyugalmi áramot nullázza, ami hibakeresésnél egy próbálkozás lehet, hogy mi történik.

• #55674 tordaitibi veterán krisztianAMG #55672

  Új Válasz 2016-12-24 10:25:44 #55674

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tordaitibi

  veterán

  válasz krisztianAMG #55672 üzenetére

  Nem gerjed valahol de nagyon?
  Masra nem tudok mar tippelni.

• #55673 tvamos nagyúr krisztianAMG #55672

  Új Válasz 2016-12-24 09:47:35 #55673

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tvamos

  nagyúr

  válasz krisztianAMG #55672 üzenetére

  Neked a bemeneten dc van? Az hogy lehet?

• #55671 tvamos nagyúr krisztianAMG #55670

  Új Válasz 2016-12-23 23:39:27 #55671

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tvamos

  nagyúr

  válasz krisztianAMG #55670 üzenetére

  R=U/I
  P=U*I
  I peak = 2^0.5 * I

  Persze lehetne bonyolitani a kepleteket indukivitasokkal is, meg minden, de azt most inkabb hanyagoljuk el.
  Ennyire azert en nem figyeltem, hogy ez egy 5W-os erosito... Igy este fele.

• #55669 tvamos nagyúr krisztianAMG #55668

  Új Válasz 2016-12-23 23:11:39 #55669

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tvamos

  nagyúr

  válasz krisztianAMG #55668 üzenetére

  Az a gond, hogy nem tudom, milyen teljesitmenyt akarsz kivenni az aramkorbol. Mondjuk, egy 100W RMS erosito, ami 8Ohmos hangfalra dolgozik, az 3.5A RMS, ami 5A peak. Akkor en kb 500mA-t allitanek be. (Es az erositonek kell olyan 45-50V, hogy szepen ki is jojjon belole a szinusz. Termeszetesen ez ketszer, mert ugye +/- kell neki, ha nem hidba vannak kotve a vegfokok.)

• #55666 tvamos nagyúr krisztianAMG #55663

  Új Válasz 2016-12-23 21:24:58 #55666

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tvamos

  nagyúr

  válasz krisztianAMG #55663 üzenetére

  Ja, hogy ez egy ab osztályú végfok? Akkor a potméterrel állítod be a nyugalmi áramot. Úgy a névleges áram 10%-ára érdemes ha az útmutató máshogy nem írja.
  Nyugodtan csavard feljebb a labortápot.

  /Régen építettem pár ilyen erősítőt...

• #55665 Kernel nagyúr krisztianAMG #55663

  Új Válasz 2016-12-23 20:05:26 #55665

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #55663 üzenetére

  DC-csatolt áramkörben, ahol minden hat mindenre, nem egyszerű hibát keresni, vagy legalábbis nincs általános módszer.

  Ahol pirossal jelöltem, rövidre lehet zárni a tranzisztor C-E lábait, ami normális esetben a nyugalmi áramot nullázná. Ilyenkor nagy keresztezési torzítással, de működnie kellene, kimeneti DC-szintnek beállni.

  Ha nem, az persze arra utal, hogy valami rosszul van összerakva.

  Terhelés ne legyen a kimeneten, ott csak mérni kell a feszültséget.



  (#55664) superg

  Az a villogás nem úgy működik, hogy kondival megfogod, elvileg úgy nem fog sikerülni.

• #55662 tordaitibi veterán krisztianAMG #55659

  Új Válasz 2016-12-23 17:40:45 #55662

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tordaitibi

  veterán

  válasz krisztianAMG #55659 üzenetére

  24V körüli a rendes táp úgy tudom,
  két 24V/21W teherautó izzót köss sorba a +- táppal, ezek zárlatnál 0,9 ampernál többet nem engednek.
  Ha ez sok, akkor 10W izzókat, akkor 400mA a limit.

  És keresd a hibát, ha az izzó elalszik, megtaláltad.

• #55567 tvamos nagyúr krisztianAMG #55566

  Új Válasz 2016-12-15 20:37:28 #55567

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tvamos

  nagyúr

  válasz krisztianAMG #55566 üzenetére

  En ezt rendeltem, remelem, a teli szunetben ossze tudjuk rakni a gyermekkel! (Mert ugye az igazi barkacsolo a fugvenygeneratort is maga barkacsolja!)
  Amugy ezt az XR2206-ot hasznaltam mar regebben, nem rossz cucc.
  Amugy nekem egy TDS210 van, nagyon szeretem! Van egy Bitscope micro-m is. Azt annyira nem szeretem...

• #55564 gyenesmartin őstag krisztianAMG #55563

  Új Válasz 2016-12-15 15:13:28 #55564

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  gyenesmartin

  őstag

  válasz krisztianAMG #55563 üzenetére

  Még nem tudom mikor fogok ilyet csinálni, az attól függ, hogy elfogadnák-e az egyetemen projekt feladatként. Ha igen, akkor csinálnám csak meg. De ötletnek jó, ha valaki akar csinálni ilyet otthonra.
  Nyák szerintem nem nagyon kell hozzá, egy egyszerű univerzális nyákra meg lehetne csinálni a fetek vezérlését, a kijelző mögé pedig mehet az arduino nano.

• #55556 gyenesmartin őstag krisztianAMG #55554

  Új Válasz 2016-12-14 20:56:49 #55556

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  gyenesmartin

  őstag

  válasz krisztianAMG #55554 üzenetére

  Samsung INR18650 30Q akkukat is érdemes kipróbálni. Ennek a legkisebb a belső ellenállása amikkel eddig találkoztam.

• #55555 kmisi99 addikt krisztianAMG #55554

  Új Válasz 2016-12-14 20:54:17 #55555

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  kmisi99

  addikt

  válasz krisztianAMG #55554 üzenetére

  Igen igazából nem árt olyan akku ide, mert én is a laptop akkuk határait rángatom, de multiméteres méréseim alapján még nagyjából gyártói előírást nem haladom meg.

  Valóban ki kell fogni, nekem is volt totál hulladék akku ami már 1,5A terheléstől 1,5V ot zuhant. De most pl egy 9V os fúrót tesztelek 2x2S ~1100-1300mAh akkukkal. 1 kisebb csavar behajtása után 0,01-2 voltot merült, ami eddig jónak tűnik. Persze majd még tesztelem, de valószínű 2x3S-t fog kapni csak az már a gyári akku házba nem fog férni.

• #55551 kmisi99 addikt krisztianAMG #55540

  Új Válasz 2016-12-14 14:59:58 #55551

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  kmisi99

  addikt

  válasz krisztianAMG #55540 üzenetére

  Nagyon változó az akkuk minősége. Én kb 10 akkut bontottam, az kb 60 cella. 2500-100mAh teljesítményű akkukat szereztem. Ebayes akku mérővel az összes kapacitását lemértem, ami kb egy hónap volt. Ha számolok egy átlagot akkor 1500mAh körüli van az akkujaim átlag kapacitása. Egy 12v akkus fúróba raktam 2*3 "kukázott" akku ami 12,6V. Maximum üresjárati fordulaton kb egy voltot esik a teljesítmény. Eddig fúrtam vele kb 20 furatot fába, és becsavaroztam szintén kb 20 csavart fába, meg még pár dolgot csináltam vele, most van 11,5V on az akku és 9V ig még merülhet.

• #55544 Kernel nagyúr krisztianAMG #55543

  Új Válasz 2016-12-13 17:01:27 #55544

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #55543 üzenetére

  Azt értem, hogy cellánként 3A, de konkrétan benne volt egy gépben, kettesével párhuzamosítva és úgy nem volt használható?

• #55541 Kernel nagyúr krisztianAMG #55540

  Új Válasz 2016-12-13 15:38:10 #55541

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #55540 üzenetére

  Pedig nekem is azzal működik egy 12V-os gép, de ugyanúgy párhuzamos darabokból összerakva, mint a laptopban. Ez a gép 3S vagy 4S konfigurációval is jól használható, csak nyilván jobban vagy kevésbé pörög.

  Laptophoz volt már használhatatlan, mert az hiába csak 1-2 A, de a folyamatos terheléstől hamar leesett. Csavarbehajtásnál a rövid terheléseket viszont meglepően bírja. Másik előnye, hogy nem merül olyan hamar az önkisülés miatt, mint a Ni-Cd.

  Vagy válogatni kell közöttük, de nekem egy gyenge páros is volt a csomagban, ami bontáskor már 2,5 V alá esett, ennek ellenére a gép használható volt vele. Később ezt kivettem, 3S csomaggal teszteltem tovább a gépet. Lassabb lett ugyan, de csavarbehajtásra így is teljesen jó.

  Fúráshoz, tartós terhelésre viszont nem használtam még így.

  Akkuteszt legjobb módja az 1A kisütőáramon mért kapacitás, mert ez jobban kihozza a belső ellenállás miatti különbségeket, mintha csak kis áramon mérem.

• #55475 lupu500 tag krisztianAMG #55474

  Új Válasz 2016-12-09 12:48:55 #55475

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  lupu500

  tag

  válasz krisztianAMG #55474 üzenetére

  Sziasztok! Segítségre lenne szükségem egy egyszerű 12v-os egyenirányító megépítéséhez. Van 12vac feszültségem és kellene 12vdc. Vettem egy gracz hidat értelem szerűen bekötöttem de amikor a +/- lábak közé betettem a 470mF kondit a kimeneti feszültség elment 20 vdc fölé. Kondi nélkül van 13Vdc körül kb annyi mint a bemenő váltó. Mit kell a Gracz után beépíteni, hogy meglegyen a 12vdc fezültség vagy legalább is közelítő értékben. Led kijelzőt hajtana meg egy fotocella visszajelzéseként, minimális áram erősség van 0,5A alatt, a 12vac bemenő feszültség adott.
  Ha valakinek van ötlete írja meg mit kell csinálnom nem vagyok annyira jártas az elektronikában. Köszi

• #55473 mezis félisten krisztianAMG #55471

  Új Válasz 2016-12-08 23:20:04 #55473

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  mezis

  félisten

  válasz krisztianAMG #55471 üzenetére

  Elvileg igen. Ha nincs szerencséd, akkor mélyen bent van a menetek alatt a középkivezetés.

• #55472 Barret001 addikt krisztianAMG #55471

  Új Válasz 2016-12-08 23:01:17 #55472

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Barret001

  addikt

  válasz krisztianAMG #55471 üzenetére

  Igen.

• #55376 mezis félisten krisztianAMG #55374

  Új Válasz 2016-12-04 08:55:56 #55376

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  mezis

  félisten

  válasz krisztianAMG #55374 üzenetére

  [link]

• #54580 Kernel nagyúr krisztianAMG #54579

  Új Válasz 2016-10-28 11:59:39 #54580

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #54579 üzenetére

  Középcsapolt szekunder nem jó, csak 2 db galvanikusan elválasztott szekunder alkalmas ilyen célra (4 kivezetés).

  Különben zárlat lesz, ha összekötöd a kimenetet, mivel ez két teljesen egyforma áramkör, ami jellemzően a pozitív ágban szabályoz és a negatív a GND. Nem szimmetrikusra tervezett.

• #54577 GZoli7 senior tag krisztianAMG #54575

  Új Válasz 2016-10-28 09:48:46 #54577

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  GZoli7

  senior tag

  válasz krisztianAMG #54575 üzenetére

  Projektoros fórumban Batyót szokták ajánlani.

• #54576 Kernel nagyúr krisztianAMG #54575

  Új Válasz 2016-10-28 09:35:34 #54576

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #54575 üzenetére

  Nem ismerem ezeket, sőt még a projektoros TV-k is jobbára kimaradtak, ami persze nem csoda, ha az évek során kevéshez hívtak, azt a keveset meg inkább nem vállaltam (mindig voltak más munkák, amit szállítani is könnyebb stb.).

• #50153 Tubi2 senior tag krisztianAMG #50151

  Új Válasz 2016-01-07 08:49:22 #50153

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Tubi2

  senior tag

  válasz krisztianAMG #50151 üzenetére

  Van nekem egy erősítőm: Harman Kardon PM655, ebben van relé nélküli koppanásgátlás. Ha gondolod tanulmányozd át a rajzát.

• #50150 pjen félisten krisztianAMG #50149

  Új Válasz 2016-01-07 06:15:08 #50150

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  pjen

  félisten

  válasz krisztianAMG #50149 üzenetére

  Egyáltalán mi ez?A hangerő szabályzó mért nem jó?

• #47250 Kernel nagyúr krisztianAMG #47249

  Új Válasz 2015-06-15 16:51:48 #47250

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #47249 üzenetére

  Fénycső is elöregedhet, amitől az inverter védelme letilt, ha nem megfelelő áramfelvételt érzékel, illetve egyéb paramétereket is figyel. Lehet hibás valamelyik trafó, akkor is csinálhat ilyet.

  LED-esre érdemesebb átalakítani szerintem.

• #47141 Kernel nagyúr krisztianAMG #47135

  Új Válasz 2015-06-05 19:48:28 #47141

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #47135 üzenetére

  Keresőszavak: active high pass filter.

  Aktív aluláteresztő és felüláteresztő szűrők, a legegyszerűbb alapok:

  http://www.swarthmore.edu/NatSci/echeeve1/Ref/FilterBkgrnd/Filters.html

  Másod és harmadfokú aktív szűrők:

  http://www.wa4dsy.net/robot/active-filter-calc

  Egy magyar doksi:

  Aktív szűrőkapcsolások műveleti erősítőkkel

• #47138 Lompos48 nagyúr krisztianAMG #47137

  Új Válasz 2015-06-05 19:02:37 #47138

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz krisztianAMG #47137 üzenetére

  Ez egy RC szűrős op amp. Ha megfelelő típust használsz, akkor működik 5V-ról is. Pl. Texas Instruments, OnSemi stb.

• #47136 Lompos48 nagyúr krisztianAMG #47135

  Új Válasz 2015-06-05 18:38:58 #47136

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz krisztianAMG #47135 üzenetére

  Treble booster:



  741 helyett LF351...356, TL7x valamelyike talán jobban teljesíthet.

• #46514 Heimdallr75 őstag krisztianAMG #46513

  Új Válasz 2015-04-27 15:58:53 #46514

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Heimdallr75

  őstag

  válasz krisztianAMG #46513 üzenetére

  Hétvégén tudok választ adni rá, jelenleg méteres lengőkábeleken log rajta minden, tv fejhallgató kimenetről próbáltam.

  szerk: (lehúztam a bemenetet róla, 75%ra tekerve a potit hallható már ,de nem zavaró)

• #46400 Vidual001 tag krisztianAMG #46399

  Új Válasz 2015-04-18 14:41:54 #46400

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Vidual001

  tag

  válasz krisztianAMG #46399 üzenetére

  Azért szeretnék RGB-t használni mert van itthon kb. 2 méter felesleg.
  Vezérlőt fogok venni, van is itthon, a linkeden a 3. de jelenleg használatban van.
  A bekötésnél én is ezt a rajzot néztem, de 1-1 méteres szakaszra bontanám, azoknak elég a Tip31 által nyújtott 3 Amper?

  Azt szeretném, hogy maximális szinten világítsanak. (Mint például a jelenleginél betudom állítani a fény erősségét, és az ezen található maximum érték teljesen megfelelne.)

  Illetve egy olyan kérdés, hogy ne csak a levegőbe lógjon az egész, valami dobozkát hol tudok venni hozzá, esetleg alaplapot?

• #46208 Latency senior tag krisztianAMG #46202

  Új Válasz 2015-04-04 14:08:45 #46208

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Latency

  senior tag

  válasz krisztianAMG #46202 üzenetére

  Ez a kit ennek a kapcsolásnak a megfelelője. Nem rég láttam is egy youtube videót róla [link] Lehet ennél kevesebb alkatrészből is hasonló tápot építeni, itt egy egész hosszú sorozat van arról, hogy hogyan is épül fel / hogyan működik egy ilyen labortáp.

• #46205 Kernel nagyúr krisztianAMG #46202

  Új Válasz 2015-04-04 09:12:48 #46205

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #46202 üzenetére

  Analóg szabályzó, vagyis terheléstől függően erősen melegedhet, jó hűtés kell neki, de kísérletezésre megfelel, ha ez be van kalkulálva.

  Annál is inkább, mert ennél nem kell számolni kapcsolóüzemű zavarokkal sem.

• #46110 Kernel nagyúr krisztianAMG #46108

  Új Válasz 2015-03-28 20:51:19 #46110

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #46108 üzenetére

  Alábbi helyeken:

  http://sk.farnell.com

  http://www.tme.eu/sk

  Úgy tűnik, már csak SMD-t forgalmaznak ebben a kategóriában:

  Dual gate BF:

  904
  991
  998

  TME oldalán:

  909
  996
  998

  Bipoláris:

  BF840
  BFS20

  De adatlapokat nem elemeztem, csak így ránézésre.

• #46106 hNp88 aktív tag krisztianAMG #46105

  Új Válasz 2015-03-28 19:40:54 #46106

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  hNp88

  aktív tag

  válasz krisztianAMG #46105 üzenetére

  bocs a beugatásért, de minek helyettesíteni? viszonylag olcsó, kommersz típus mindkettő, szerintem kb. bárhol kapni őket.

• #45268 Lompos48 nagyúr krisztianAMG #45266

  Új Válasz 2015-02-03 13:38:26 #45268

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz krisztianAMG #45266 üzenetére

  Hőt nem fűt el, hanem generál a disszipált teljesítmény miatt. Az pedig tipikusan 2.85V x 3A = 8.55W. Vf vs. If görbe szerint pedig 3.3V x 3A = 9.9W-ot.

• #45122 Lompos48 nagyúr krisztianAMG #45121

  Új Válasz 2015-01-28 18:29:20 #45122

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz krisztianAMG #45121 üzenetére

  Ezért gondoltam arra még délután, hogy csatornánként egy ilyen modul (lehet) megoldaná a problémádat. Ugyanakkor nem tudom (!) mi lehet a kimenetek DC szintjével. Azzal lehet összegubancolódik a dolog.

• #45120 Lompos48 nagyúr krisztianAMG #45119

  Új Válasz 2015-01-28 17:42:45 #45120

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz krisztianAMG #45119 üzenetére

  Nem ismerem a védelem kapcsolását ezért nem tudok ehhez hozzászólni. Ha neked van, szúrd be ide! Amit gyanítok: a hangszórószálak egyeszerúen kapcsolva vannak a relék által. Nem tudom mi vezérli az egészet. Ha az egész csak egy késleltetés, akkor a gond csak a táplálás megoldása.

• #45118 Lompos48 nagyúr krisztianAMG #45116

  Új Válasz 2015-01-28 15:37:03 #45118

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz krisztianAMG #45116 üzenetére

  Az adatlap szerint mindhárom csatorna hídkapcsolású (lehet). Ebben az esetben és külön szerelnék védelmet mindegyikre. Vagy csak a hangszórók csak egyik szálát megszakítva, amikor már csak 1 1/2 is elég lenne.

• #45117 PHM addikt krisztianAMG #45116

  Új Válasz 2015-01-28 15:35:05 #45117

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  PHM

  addikt

  válasz krisztianAMG #45116 üzenetére

  A TPA3116 kimenetei eleve hidaltak, a mélysugárzót meghajtó
  erősítő kimenetei pedig párhuzamosan vannak kötve.
  Szerintem ne kösd be oda ezt a hangszóró védelmet.
  Bár sima koppanás gátlónak talán felhasználható.

• #44872 zka67 őstag krisztianAMG #44870

  Új Válasz 2015-01-16 22:27:04 #44872

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  zka67

  őstag

  válasz krisztianAMG #44870 üzenetére

  Izopropil alkohollal lehet hígítani.

• #44871 kjani18 őstag krisztianAMG #44870

  Új Válasz 2015-01-16 16:10:07 #44871

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  kjani18

  őstag

  válasz krisztianAMG #44870 üzenetére

  Ha nem zárod vissza légmentesen.

• #44320 Kernel nagyúr krisztianAMG #44318

  Új Válasz 2014-12-08 10:01:29 #44320

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #44318 üzenetére

  Egyszer a HE Apróra tévedve láttam, hogy valaki ilyet kínált, nekem meg (bár első ránézésre érdekesnek tűnt) később olyan gondolatom támadt, hogy vajon miért akar tőle megszabadulni, persze ez csak kombináció, amúgy nem használtam még ilyet.

• #44319 mezis félisten krisztianAMG #44318

  Új Válasz 2014-12-08 09:52:32 #44319

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  mezis

  félisten

  válasz krisztianAMG #44318 üzenetére

  Bizonyára mind a kettőt ugyanott gyártották.... A 220 V helyett mostanában errefelé a 230 V jött divatba. Állítólag lesz ez még 240 V is. Nem lesz túl meleg a hegye ? (Bár nem sokba kerül egy "fényerő" szabályozó.)

• #44098 Lompos48 nagyúr krisztianAMG #44097

  Új Válasz 2014-11-24 23:44:19 #44098

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz krisztianAMG #44097 üzenetére

  Egyáltalán nem biztonságos szerintem, feltornászni pedig nem fog sikerülni. Pech!

• #44096 Lompos48 nagyúr krisztianAMG #44095

  Új Válasz 2014-11-24 22:19:04 #44096

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz krisztianAMG #44095 üzenetére

  ...GND-hez képest így lenne 12V potenciálkülönbség, de az előfordulhat "természetes" úton is,...

  Itt hibázol! Igaz, hogy előfordulhat természetes úton is, de ott az a "természet" nem képes kemény amperek leadására, ami esetleg majd olvaszt, ég, füstöl...

• #44070 Kernel nagyúr krisztianAMG #44069

  Új Válasz 2014-11-23 15:33:30 #44070

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #44069 üzenetére

  Ha ki is akarod hajtani teljesen, akkor igen, de egyébként elmegy kisebb tápról is.

  Teljesen kivenni nem lehet a tápkondit, mert a tápvezetéknek is van ellenállása, sőt induktivitása is, emiatt csatolás, egymásra hatás léphet fel a végfokok között, ezért szükség van a végfok közelében elhelyezkedő kondenzátorra is.

  Később láttam a fotón, hogy 2200 mikrós, ekkora tápáramhoz az nem is olyan sok (kapcsolóüzemben), először inkább fojtóval próbálkoznék.

• #44068 Kernel nagyúr krisztianAMG #44066

  Új Válasz 2014-11-23 14:40:34 #44068

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #44066 üzenetére

  Úgy látom, nagykapacitású pufferrel van szerelve, ami trafós-diódás táphoz jó, míg kapcsolóüzemű tápnál problémát is okozhat, a tápvezetéken fellépő nagy impulzusáramok miatt.

  Vagy lehet próbálkozni fojtótekercs közbeiktatásával is, vastag huzalból készült, kis ellenállású tekerccsel.

  Egy nagykapacitású puffer energiatárolási képességének kapcsolóüzemű tápellátásnál nincs olyan nagy jelentősége, mert egyrészt a nagyobb frekvencia miatt csak rövid időt kell áthidalni, a feszültség stabilitását pedig a tápegység szabályzóköre eleve biztosítja.

• #44067 Jim Tonic nagyúr krisztianAMG #44066

  Új Válasz 2014-11-23 13:32:57 #44067

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Jim Tonic

  nagyúr

  válasz krisztianAMG #44066 üzenetére

  Itt jobban jársz a kérdéseddel, még ha nem is teljesen ez a téma: [link]
  Általánosságban azért elmondható, hogy stabilizált tápegységről hajtunk meg erősítőket, de ha nem vagy audiofil, és megfelelő szűrőkkel megsegíted, akkor nem lehet nagy baj.

• #43991 Kloden senior tag krisztianAMG #43981

  Új Válasz 2014-11-18 21:50:13 #43991

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Kloden

  senior tag

  válasz krisztianAMG #43981 üzenetére

  Ok, köszi!

• #43990 kovy79 őstag krisztianAMG #43989

  Új Válasz 2014-11-18 19:44:46 #43990

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  kovy79

  őstag

  válasz krisztianAMG #43989 üzenetére

  Az rendben van, hogy mindenki úgy hirdet, de attól még nem igaz.
  A hivatalos szabványban foglalt méretek adottak...
  Azért írtam, hogy ami akkutartóba való (kis "bogyóccal" a tetején), az nem jó pl. notiakku újracellázására, vagy jelen esetben a powerbankhoz, mert -szerintem- azok a 19670-esek.
  Ezekkel az akksikkal is már csak a baj van, szinte az összes hirdető mindenben fals adatokat ír / hazudik.

• #43987 kovy79 őstag krisztianAMG #43985

  Új Válasz 2014-11-18 18:24:06 #43987

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  kovy79

  őstag

  válasz krisztianAMG #43985 üzenetére

  Az érdekes, mivel a 18650 egy szabvány. Konkrétan 18,6×65,2mm.
  Amire te gondolsz, az a 19670, de az is 19×67mm (csak gondolom, hogy ez az elemtartóba való kialakítás).

  fs-zsoci, én is vettem hasonlót (ezt). Nálam mondjuk azt produkálja, hogy 100%-ra feltöltött állapotában rádugom a lemerült telefonom (3000mAh akksival), majd feltöltöm. Ekkor a powerbank elektronikája szerint marad még benne 85-90%. Ezután már csak kb 50%-ra tudom tölteni a telefont és lemerül. Tehát sacc kb 4500mAh-t tud a powerbank, azaz 1100mAh-t egy cella. Ezt megerősíti, hogy párom telefonját (2200mAh-s akksival) szinte pontosan kétszer tölti fel.
  Tehát az elektronikája rosszul van kalibrálva. Szerintem 4db minőségi, normál 18650 akksival helyettesítheted a meglévőket, de 12000mAh-t elég drágán fogsz elérni. Az olcsóbb (de azért elfogadható, megbízható) cellák 1500-1600mAh-t tudnak (persze ráírják a 2000-2200-t), azaz 4 darabbal is csak kb 6000-8000mAh-t kapsz.
  A méreteket általában össze-vissza írogatják (pl. [link][link]). Én rendeltem már pár eladótól és mindig ugyanazt a standard méretet kaptam. Apró eltérés lehet esetleg különböző 18650 akksik között a forrszemes és elemtartóba való kialakítás, de szerintem az sem hivatalosan.
  Akit érdekel egy kis 18650 teszt: [link].

• #43984 jolti05 őstag krisztianAMG #43983

  Új Válasz 2014-11-18 17:13:38 #43984

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  jolti05

  őstag

  válasz krisztianAMG #43983 üzenetére

  Nem véletlenül írtam oda, hogy kínai, vásárlás előtt sem kételkedtem abban, hogy jó, ha párezer mAh-sat veszek

  Köszi a tippet. Probléma: lemértem az aksikat, amiket kiszedtem a cuccból és a 18,5mm-es szélesség stimmel, de az enyémek hosszra csak 65.5mm-esek, amit linkeltél, az pedig "papíron" 69.7mm, azaz nem menne bele a kis műanyag dobozkámba

• #42993 tornas őstag krisztianAMG #42992

  Új Válasz 2014-09-29 07:03:15 #42993

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tornas

  őstag

  válasz krisztianAMG #42992 üzenetére

  Ugyanakkora kellhet oda, mint ami a +12 V-os ágon is van.

• #42988 tornas őstag krisztianAMG #42986

  Új Válasz 2014-09-28 20:13:00 #42988

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tornas

  őstag

  válasz krisztianAMG #42986 üzenetére

  Összességében az a lényeg, hogy ha már használni akarjuk az eleve "kis terhelésre méretezett" -12 V-ot, akkor muszáj a keresztmetszetet is növelni faltól-falig. Nemcsak az a kis dióda jelenti a szűk keresztmetszetet...

• #42983 Lompos48 nagyúr krisztianAMG #42982

  Új Válasz 2014-09-28 18:24:04 #42983

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz krisztianAMG #42982 üzenetére

  FR302...FR307, de én biztonságból nagyobbat tennék, pl.: FR602...FR607.

• #42981 Kernel nagyúr krisztianAMG #42978

  Új Válasz 2014-09-28 15:33:34 #42981

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #42978 üzenetére

  Azt hittem, a KA7500B (nem 8) IC-ről írták valahol, hogy 15 V, a kondi meg olyan dolog, hogy értelemszerűen vagy cserélni kell, vagy nem.

  A diódákat könnyen megtalálod, csak vissza kell követni a kimenetről.

• #42980 kjani18 őstag krisztianAMG #42978

  Új Válasz 2014-09-28 15:09:42 #42980

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  kjani18

  őstag

  válasz krisztianAMG #42978 üzenetére



• #42977 Kernel nagyúr krisztianAMG #42975

  Új Válasz 2014-09-28 14:04:00 #42977

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz krisztianAMG #42975 üzenetére

  Nem tudom, honnan jött ez a 15V, de egy ilyen PWM-szabályzó alapvetően nem feszültséget szabályoz, hanem impulzusszélességet, onnan kezdve akármilyen feszültséget tudsz vele stabilizálni.

  Itt inkább az arányoknak van jelentősége, vagyis egy 5 / 12 V-ra méretezett trafó, az adott hálózati pufferelt feszültségből majdnem a duplájára is felszabályozható (vagyis 10 / 24, de inkább kevesebb), viszont minél feljebb viszed, annál kevesebb a szabályzási tartalék, kisebb áram vehető ki belőle, stabil feszültség mellett.

  Tulajdonképpen minden ilyen tápegységnek van egy maximálisan elérhető üresjárási feszültsége (ami már nem stabil), csak azt normális esetben nem engedi a szabályzókör, hogy elérje.

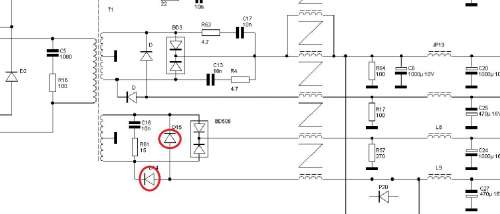

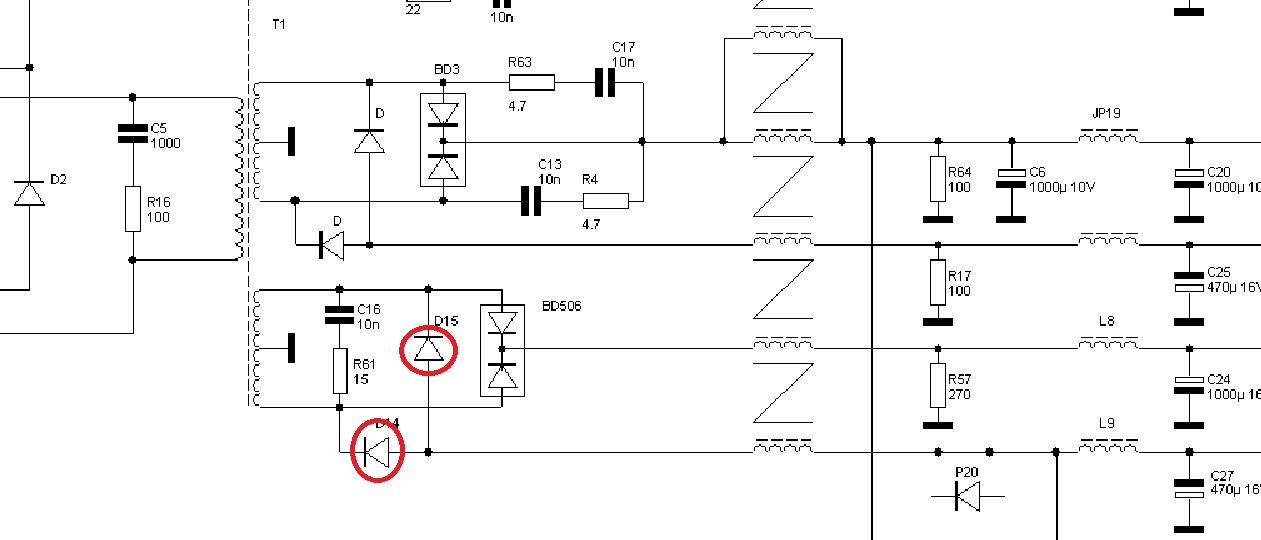

  A -12 V ág terhelhetősége könnyen megnövelhető a legtöbb konstrukciónál, mert ugyanaz a jó vastag szekunder táplálja, mint a +12V-ot, csak ott komolyabb diódák vannak, a negatív ágat meg elintézik kis diódákkal. Vagyis azt csak ki kell cserélni nagyobb áramúra.

  Tehát ez lényegében egy Graetz-híd, ahol 2 db nagy + 2 db kis dióda van, könnyen belátható, hogy utóbbit lehet nagyobbra is cserélni, a szekunder elbírja.

  Utána már nem azon fog múlni a terhelhetőség, hanem az LM317-en.

• #42976 kjani18 őstag krisztianAMG #42975

  Új Válasz 2014-09-28 13:40:59 #42976

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  kjani18

  őstag

  válasz krisztianAMG #42975 üzenetére

  A -12V terhelhetősége.

Új hozzászólás Aktív témák
