Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
-
#99356
tordaitibi
veterán
mzso
#99352
PWM-nél minden periódusidő nyitott idején a teljes áram átfolyik a ledeken, pl. 2A a szalagon.
1% kitöltésnél mégis éppenhogycsak parázslik pedig a 2A ugyanúgy átszalad rajta. Igen persze a szemünk átlagol. De a folyamat lejátszódik, így működik, és nem feszültséget szabályzol. Az 12V mindig.
Analógnál lehetne erről parttalan vitát nyitni és 4D4M fórumtárssal is
Tartom hogy maga a feszültség tehetetlen, az csak a lehetőség, a konnektor két luka között is mindig ott van mégse csinál semmit. Ha ráakasztok egy hősugárzót akkor már lesz áram is, az ami munkát végez.
A meddőáram is melegíti a vezetéket pedig vektoriálisan nincs neki feszültség komponense, akár épp nulla lehet a feszültség, mégis melegít a meddőáram.
A fezültséggenerátor könnyebben kezelhető, emészthető az emberek nagyobb részének mint az áramgenerátor.
Nem elképzelhetetlen hogy butaságokat beszélek, meggyőzhető vagyok ha valaki mást állít és igaza van. -
#99355
Dr. Szilikát
őstag
mzso
#99352
Dr. Szilikát
őstag
Nem kell, inkább csak lehet, de ez a rosszabb megoldás, vannak hátrányai.
Korrekt megoldás a tápfeszültség PWM-szaggatása.
Mivel magam is használtam pár esetben egyszerű DC-konverteres szabályzót a fényerő csökkentésére és neked ez volt egy ilyen kérdésed, hogy adott 2 db potméteres tápegység, ez is egy támogatható megoldás, kompromisszumokkal. Egyénileg lehet, hogy neked így tetszik, akkor miért ne, ki kell próbálni.
-
#99342
tordaitibi
veterán
mzso
#99336
Nem. nagyon nem de ezt sokan nem tudják, nem értik miért nem lehet ledet feszültséggel hajtani. Csakis áramra lehet szabályozni.
A lednek pozitív a hőfoktényezője, azaz minél melegebb, annál kisebb az "ellenállása".
Te egy szuper tápról beállítod egy megfelelő fényerőt, itt legyen pl. 2,125V amit igényel és itt ebben a munkapontban felvesz 20mA-t.
Elkezd melegedni. Táp atomstabilan marad 2,125V, a led a melegedés miatti kisebb ellenállása miatt már nem 20 hanem 25mA-t vesz fel. Ez természetesen tovább melegíti, ettől nő az áram, ettől mégtovább nő a hőmérséklete és ez egy önmagát erősítő folyamat, a neve hőmegfutás. Ezt minden félvezető így csinálja, ezért is van pl. végerősítókbe hőkompenzálás különben az is megölné magát.
Lényeg hogy nem, nem jól tudod, nem lehet feszülségre, csakis áramra szbályozni egy févezető ledet mivek áramra szabályásnál logikusan lehetetlen az előbb leírtak. -
#99339
Donki Hóte
veterán
mzso
#99336
Vedd meg a kinézett LED szalagot, meg vegyél egy szabályozható feszültségű tápegységet.
Kezd el próbálgatni a lehetőségeket, nézd meg, hogy hogyan változik a két színhőmérsékletű rész fényereje a rákapcsolt feszültség függvényében.
Ha a változó feszültség által elért fényerő változás alapján úgy látod, hogy az eredmény megfelel neked, akkor vedd meg a másik tápegységet és használd a cuccot változtatható feszültségű tápegységekkel.
Ha meg úgy látod, hogy az eredmény nem éri el az általad elvárt szintet, akkor meg vegyél egy megfelelő PWM kontrollert és használd azzal.
-
ViZion
félisten
Konkrétan le lett írva. Ezek a ledszalagok áramgenerátoros meghajtásra vannak kitalálva, ha elkezded az elején letekerni a feszt, a vége halványabb lesz, nem lineárisan egységesen halványul. Mindenki poénból szabályoz PWM-el, a potira pont senki nem gondolt. Azt is többször írtuk, h nem kell két táp, mert minek?
Öhm, a rákapcsolt feszültségtől függ az átkergetett áram, de az nem lesz mindenhol ugyan az, ahogy a feszültség sem, ezt írtuk le már ötször, de itt egy rajz is:
Külföldi fórum, ott is szarul tudják, nem potival bizgerálják. Meglepő.
De ezt már eldöntötted, csináld.
-
#99323
Donki Hóte
veterán
mzso
#99318
Azon a szabályozható kimeneti feszültségű tápegységen levő potméter az egység nevéből eredően a kimeneti feszültséget szabályozza. Csakhogy a LED szalagok fényereje nem sok korrelációt mutat a rájuk kapcsolt feszültséggel
Ha a LED szalagok fényerejét a rájuk kapcsolt feszültséggel pontosan lehetne szabályozni, akkor szerinted miért vesznek az emberek a tápegységgel összemérhető összegbe kerülő LED drivereket és PWM kontrollereket
-
#99276
Donki Hóte
veterán
mzso
#99266
-
#99275
Dr. Szilikát
őstag
mzso
#99266
Dr. Szilikát
őstag
Azt nem is kell elválasztani, úgy lehetne, hogy csak a két tápegység + kimenetét közösíted, semmi áram nem fog folyni közöttük, mivel a hálózattól galvanikusan elválasztott tápegységek.
A negatív ágakat kötöd külön hideg-meleg árnyalatra, így a két potméterrel külön tudod beállítani a kívánt színhatást.
-
ViZion
félisten
Én direktbe CCT szalagot vezérelnék közvetlenül a táppal.
Jobb lenne egy vezérlőt beiktatni.Csak a kétfajta LED-nek nincs külön + csatlakozása.
Itt arra gondolsz, h a szalagon belül van kétféle led, gyakorlatilag ez "dupla" ledszalag?
Mert mondhatjuk, hogy az. A pozitív közös, a negatív ágon szabályozod. Mint a radiátor, amikor nem a felső, hanem a visszatérő szelepet zárod el.pwm-es szabályzók fix fokozatosak
lehet, h van ilyen, de akkor kell vmi jobbat keresni. pl. [link]
De inkább itt kérdezd a vezérlőt, mert többet ismernek biztosan, mint én
-
#99216
Dr. Szilikát
őstag
mzso
#99215
Dr. Szilikát
őstag
Nem az a gond, ha két ilyen tápegység +/- kimenetét közösíted (egy közös kontroller bemenetére, ha így gondoltad), amelyik pillanatnyilag nagyobb feszültségre van állítva, az fogja vinni a terhelést, a másik meg nem dolgozik lényegében.
Ha pontosan egyformára szabályoznád, akkor egyformán oszlana el a terhelés.
-
Barret001
addikt
Mindkét tulajdonsághoz műszer kell.Mivel akarnád megmérni? Belső ellenállás mérő,és kapacitás mérő kell.Mindkettő kapható. Kapcsoló üzemű tápoknál például kifejezetten alacsony belső ellenállású kondenzátorokat használnak. Ott például fontos mérni a belső ellenállást is.
-
#98796
Dr. Szilikát
őstag
mzso
#98790
Dr. Szilikát
őstag
Vannak ilyen DECT célra optimalizált akkuk, több gyártó kínálatában is:
https://vartamintabolt.hu/varta-t398-800mah-telefon-aaa-akkumulator
Panasonic:
-
#98486
Dr. Szilikát
őstag
mzso
#98484
Dr. Szilikát
őstag
Testhez képest van +12 V, az annyi, ha több kimeneten is, nem lehet összeadni.
+12V és -12V között már 24 V mérhető logikusan, csak a -12V ág túl gyenge sajnos. Noha át lehet alakítani, mert nem a trafó gyenge (ugyanazon szekundert használja), csak a diódákat és elvezetéseket kell megerősíteni a negatív ágon. Legalábbis a klasszikus felépítésű tápok esetében, mivel vannak modernebb konstrukciók is már azóta.
+12 V tekintetében azért kellett több ágra osztani, mert amikor a tápok túl erősek lett, azzal már vezetéket lehet izzítani, tűzveszélyes. Ezért behozták az ATX szabványba, hogy hány amper felett több ágra kell osztani a +12 V kimeneteket és azok áramát külön figyelni, túlterhelésre lekapcsolni.
-
-
#98473
tordaitibi
veterán
mzso
#98468
-
Reggie0
félisten
Varhatoan tobb, mint 12V, de attol is fugg, hogy hogyan van meretezve es mit nevezel feny produkalasanak. Mivel exponencialis a dioda feszultseg-aram osszefuggese ezert toredeknyi fenyt mar korabban is el kezd kibocsajtani, mint a nevleges, azaz derengeni fog.
Viszont az altalad beillesztet kep szerint 12V-rol is menni fog, ami azt jelenti, hogy nem sima 24V-os a led szalag, hanem inkabb 12V-os, az extra feszultsegbol adodo teljesitmeny tobbnyire hove fogja alakitani. Azaz jobban jarsz egy 12V-os tappal. Ekkor valamivel a fenyereje is kisebb lesz, mint 24V-on, de az elettartama nagyobb.
(BTW en uzemi vilagitasra nappaliban/dolgozoban nem hasznalnam, mert csak 90-es a CRI-je, kozlekedobe mellekhelyiseg mar elmegy).
-
Barret001
addikt
-
#98338
Dr. Szilikát
őstag
mzso
#98335
Dr. Szilikát
őstag
LED-szalag fix feszültségű táplálást igényel, miután azon ellenállások biztosítják az áramkorlátot.
24 V-os szalag fényerejét PWM-dimmerrel szokták csökkenteni, ami a 24 V-ot megszaggatja. CCT-szalag esetében elvileg beköthető lenne 2 db szokványos PWM dimmer, amivel a színárnyalat is bejátszható, vagy vannak ilyen célra megfelelő eszközök is:
https://www.google.com/images?q=CCT+controller
Létezik egyébként szabályozható tápegység is, ahol 0-10 V vezérlőjel vagy PWM-jel szabályozhatja a kimeneti DC-szintet, de ez csak szimpla 24 V (változtatható) tápot ad:
https://tapegysegaruhaz.hu/Tapegyseg-Mean-Well-ELG-75-24B-75W-24V-0-315A-dimm
-
mezis
félisten
Az IC közeli elkót kiforrasztanám, lemérném, aztán vissza.
A lyukgalvánok is lehetnek bizonytalanok. Az IC valamelyik lábán kellene tápfeszültséget mérni. Vagy legalább a legközelebbi forrasztási ponton. Minuszt is a közelből venném.A NYÁK "hátoldala" elég csúnya. Sok a forrasztó zselé maradvány? Nem melegítették elég sokáig a forrasztási pontokat? Több helyen újra forrasztanám.
-
-
#98125
Dr. Szilikát
őstag
mzso
#98124
Dr. Szilikát
őstag
Érintkezőfelületek néha nem vezetnek rendesen, ahogy volt is szó róla. Ilyenkor én annak hiszek, amit az elektronikán mérek, tehát oda mi jut el, az a biztos.
Elvileg olyan hibának kisebb az esélye, hogy mondjuk leköveted, egészen a kis processzorig eljut a megfelelő feszültség, ennek dacára problémázik. De ki tudja, ha mégis, akkor mit csinálsz vele, valószínűleg ott már semmit.
-
mezis
félisten
Mérd meg a kontaktusok ellenállását. Az elmúlt fél évszázad alatt már második alkalommal találkoztam olyan esettel, hogy a szép, fényes, tiszta, aranyszínű fémfelületen van valami szigetelő réteg.
A márkás fényképező gép vakujának elemcsatlakozóit próbáltam kíméletesen, Ultraderm, fogkrém használatával megtisztítani (hátha aranybevonat), de csak a polírpapír hozta meg az eredményt.
Tegnap egy fénycső armatúrának kapcsolójában volt hasonló esetem. Érdekesség: κΩ-os átmeneti ellenállást "ugrálva" mutatta a műszer. Valamilyen elektrokémiai reakciót váltott ki a mérőműszer árama? -
#98089
Dr. Szilikát
őstag
mzso
#98088
Dr. Szilikát
őstag
Szárazelemnek is nő a belső ellenállása, az elhasználódással együtt, ezért nem mérvadó az üresjárási feszültség mérése. Sok eseten árulkodó az állapotáról, de találkoztam olyannal is, ami látszólag megfelelő feszültséget mutatott, míg a legkisebb terhelésre már semmi.
Viszont egy készülék működési határai kapcsán ez értelmezhetetlen, csakis terhelés alatt, a táppontokon mérhető tápfeszültség mérvadó.
-
#98079
Dr. Szilikát
őstag
mzso
#98075
Dr. Szilikát
őstag
Ha már megnőtt az akku belső ellenállása, megtéveszt a mérés, amennyiben kiveszed az akkut és úgy méred. Bent a mérlegben kellene mérni, terhelve.
Ha két cellával megy soros kötésben, az káros az akkura, amikor az egyik túlmerül, de a másik még jól tartja magát. Ilyenkor az egyik cella előbb-utóbb lebetegszik, tönkremegy. Sok esetben nem csak túlmerül a gyengébb, de még negatívba is átfordítja az erősebb. Gyakran ez az átka, mikor elemről akkura állnak át az emberek, egyes készülékeknél, mennek tönkre a cellák.
Nekem 3 V-os gombelemmel ment egy konyhai mérleg, de az nem volt tartós. Belsejébe tettem elemtartót, 2 AA alkáli elemmel sokáig működött, így már az sem volt zavaró, hogy az elemcserét csak szétszereléssel lehetett megoldani.
Később lapos Li-ion cellát tettem bele, nem ártott meg a mérlegnek a 4,2 V sem, az akkuban lévő védelem pedig 2,5 V-nál lekapcsol. Talán évente kell csak tölteni, pontosan nem tudom követni, nem raktam cetlit a mérlegbe.
Hőmérőnél mérni kell a termisztor ellenállását, valószínűleg jóval nagyobb, mint a vezeték ellenállása.
-
#98078
tordaitibi
veterán
mzso
#98076
Ki kell próbálni.
Van amelyiket toldhatod, pl. nálam kb. 20 méter drót végén lóg egy érzékelő aminek gyárilag 3 méter vezetéke volt és 1-2 tized fokot csal.
Másik fajták meg nem tolerálják, 25-30% eltérés is lehet.
Függ az érzéklőtől, ohm-kohm tartományú-e, a digitális 2 vezetékesek meg vagy észre se veszik vagy képesek teljesen meghülyülni hosszú vezetéktől. -
#96631
Dr. Szilikát
őstag
mzso
#96625
Dr. Szilikát
őstag
Nekem gyárilag ilyen volt a Lidl konyhai, Rossman személymérleg, noha azok a gombelemet merítették.
A konyhai belsejébe tettem 2xAA elemtartót, később egy védelemmel integrált lapos Li-po cella került bele, mert abból kaptam egy szatyorral. Amúgy nem lett volna különösebb indoka, AA alkáli elemekkel is nagyon sokáig ment.
A személymérleggel is variáltam, de az még összevissza is mért, így el lett felejtve.
-
#96630
rednifegnar
senior tag
mzso
#96625
rednifegnar
senior tag
nekunk volt egy konyhamerlegunk, az evekig megy egy cr2032-vel. igaz atalakitottam cerka elemesre (hely bovan volt benne), de mivel a gombrol is sokaig megy igy sose hasznaltuk ceruzarol.
lehet hogy a ket akkud nem komalta ezt a lassu kisutest es megadtak magukat.nem teljesen vagom milyen usb-t szeretnel, vannak tobb portosak is:
https://kutyubazar.hu/usb-halozati-adapter-toltofej-4-db-bemeneti-lyukkal-izoxis-leo-5541
https://www.gold-media.hu/products/usb-charger-yd-3u-3-port-usb-ac-led-power-charger-adapter-31a-for-iphone-eu-c-wt
-
Na, azt nem tudtam, hogy a PIR nem világít, sry.
(Mondjuk tényleg, miért tenné. )
(Viszont akkor egy hőforrásra rreagálnia kéne.)
Amikor működik, kapcsolgatod, és méred, hogy mi történik. Pl. a szenzor kimenetét, stb.@demars : Simán az ellenállás helyére a poti egyik vége+csúszka, mosogatni se feltétlen kell (izopropillal szokás), két vékony dróttal odakötöd
Trimmerpotit érdemes használni, később nem tekergeted majd sokat De ha tudod, mekkora ellenállás kell, akkor tehetsz be ellenállást is, általában odafér egy furatszerelt is. -
-
#94263
Dr. Szilikát
őstag
mzso
#94260
Dr. Szilikát
őstag
Ha hibás az akku, egyik megnyilvánulása lehet, hogy nem tud már 4,2 V-ra felmenni, hanem a példa kedvéért 4,1 V-on határolja magát.
Így viszont nem tud leállni a töltés, mert ahhoz 4,2 V-ra kellene húzni, utána az áram csökkenését figyelve leállni. Vagy 3 órás biztonsági időzítés után, az is egy módszer némelyik töltőnél.
Egyébként a BMS védelmek 4,25 V-on tiltanak ebben a kategóriában, egy jó cella még ezen a szinten sem határol.
-
Akkor felmerülhet a belső zárlat, ha nem áll le a töltés (beindult a kristályosodás), de az is lehet, hogy a benne lévő cella sokkal kisebb kapacitású volt és olyan kis áramra van beállítva a töltőelektronika, hogy nem érzékeli a teljes töltöttséget. Ha nem melegedett, az is a kis töltő árammal magyarázható.
Vedd ki a cellát és tedd be a fiókba, 1-2 napra, és mérj rá időnként, hogy mennyire tartja a töltöttséget. Ha 2 nap alatt 4V alá esik, akkor kuka. -
#94231
tordaitibi
veterán
mzso
#94227
-
Az a kérdés, hogy milyen régóta van mélymerülésben. Ha mondjuk tegnap merült így le, és simán használnám. Ha egy éve így van, esetleg lehet már benne károsodás, de 1,8V még nem annyira tragikus amúgy. (Szerintem). Használok mai napig 0-ra merült bontott laptop cellákat.
Töltsd fel: ha tartja a feszültségét feltöltve és töltés közben nem melegszik, akkor nincs baja.A lámpa akksija a meleg szobában elkezdett működni, ami a hidegben nem tudott elég áramot leadni. Ugyanarról az akksiról van szó?
-
lanszelot
addikt
Úgy néz ki mintha bele ömlött volna vmi.
Vagy az izzadás csorgott bele, ha nagyon izzad a tenyere annak aki használja.
Isopropyl alcohol fürdőt nyomnék rá.
És ha belefolyt vmi, még ha izzadás is, akkor zárlat.Smd alkatrészt nem nagy dolog leszedni, és forrasztani.
Nem tudom mi a neve annak a rez fonott ón leszedőnek, azzal leszeded az egyik oldalt a másikat megmelegítve csipesszel leszeded.
Vissza ugyanez fordítva kis forrasz anyaggot teszel az egyik oldalra a nyákon, csipesszel oda rakod, megmelegíted a forrasz anyagot és lehűtöd. Másik oldalt odaforrasztod. Lehűtöd, és fixálod az elsőt, hogy rendesen oda legyen forrasztva.
Így nem mozdul el. -
-
-
#88090
razorbenke92
őstag
mzso
#88087
-
#88033
Dr. Szilikát
őstag
mzso
#88028
Dr. Szilikát
őstag
Ha olyan a lámpa, hogy megéri, nem nagy kaland felújítani, mint én is a PIR-lámpám.
Előbb leolvasztani az összes LED-et, ónt leszedni simára. A kihűlt panelre ónpasztával felrakni az újakat, megsütni, ráolvad és kész.
https://www.aliexpress.com/w/wholesale-PTC-Heater-smd.html
A PTC fűtőbetét önmagának stabilizálja a hőmérsékletet, miután melegedésre nő az ellenállása, csökken az áram, így végül beáll egy szintre. Ezek a forgalmazott platnik pont olyan fokra fűtenek, ami szükséges.
Kapacitív előtétes lámpánál a kondenzátor értékének csökkentésével szoktam variálni, így tovább tart. Meg a PWM-áramgenerátor is korrigálható.
Gyakorlatilag érdemes a kelleténél nagyobb teljesítményű lámpát venni és annak áramát visszább venni. Így kiszúrunk a gyártóval, aki spórolt a hűtésen és alulméretezte az egészet. Színhőmérséklet is kicsit csökken ugyan, ezzel nem árt kalkulálni, ha valakit zavar, hogy melegebb lesz a lámpa fénye. Vagy pont úgy jó.
-
#87980
Dr. Szilikát
őstag
mzso
#87979
Dr. Szilikát
őstag
Számold ki, egy standard 60 mA COB SMD LED és mondjuk 3,2 V feszültségesés, ellenállással helyettesítve:
https://www.rapidtables.com/calc/electric/watt-volt-amp-calculator.html
De ha dupla soros chipes tok, az már 6,4 vagy legalább 6 V, kihajtástól függően.
-
#87968
Dr. Szilikát
őstag
mzso
#87967
Dr. Szilikát
őstag
Ha kiszámítod a kondenzátor kapacitív reaktanciáját 50 Hz-en, ugyanakkora ellenállással helyettesítheted és ugyanannyi áramot kap a LED.
Viszont az ellenálláson hatásos teljesítmény alakul hővé, amire méretezni kell és az már a fogyasztásmérőt is "érdekelni" fogja. Magyarországon a lakossági fogyasztásmérők csak a hatásos fogyasztást mérik (Wh). Máshol lehetnek meddőmérők is (VAr, voltamper reaktív), ami a számlából is kiderül.
A kapacitív előtét nem képez hatásos fogyasztást "csak" rontja a cos φ értékét.
https://www.omnicalculator.com/physics/capacitive-reactance
https://www.jcalc.net/capacitive-reactance-calculator
https://www.rapidtables.com/calc/electric/watt-volt-amp-calculator.html -
#85656
Dr. Szilikát
őstag
mzso
#85645
Dr. Szilikát
őstag
Egy kis 8 lábú IC a primer vezérlés általában, ami tartalmazza a kapcsoló FET-et is. Szabályozza a PWM-et, beállítja a kívánt primer átlagáramot. A trafó itt úgy fogható fel, hogy áramot transzformál, azaz szekunderen nagyobb áram áll elő, de mivel arányos a primerárammal, így nem kell külön figyelni a szekundert is, mint a nagyobb teljesítményű LED-drivereknél. Meg tudják oldani azt is, hogy a LED-sor szakadásakor a kimenőfeszültség ne szálljon el, hanem egy szinten megálljon és a driver áramfelvétele jelentéktelenre esik vissza.
Másik videóban induktivitás, egyik csak zavarszűrő, a hálózatra jutó impulzusokat mérsékli. A másik meg trafó helyett egy step down DC-konverter része.

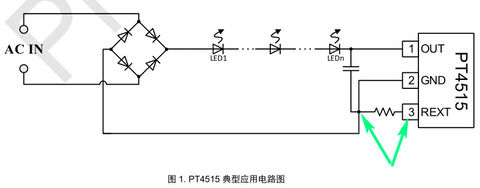

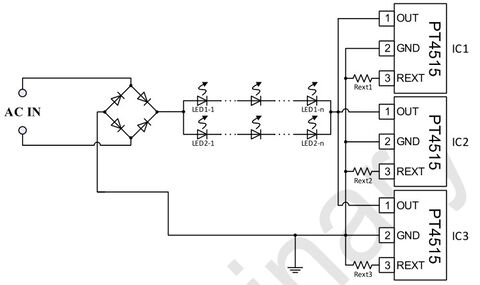

Lineáris / disszipatív áramgenerátor egy tranzisztorral megvalósított változtatható ellenállásként fogható fel, melynek integrált szabályzóköre az áram stabilizálására törekszik.
A Dubai-lámpa alapvetően egy szokványos kapacitív előtétes lámpa, csak kiegészítették egy tranzisztoros áramkörrel, ami segít elsimítani a puffer hullámzását (ezáltal a lámpa vibrálását) ami viszont a méretkorlát miatt nem is lehet nagyobb kapacitású, tehát ez itt nem is spórolás kérdése. Segít kivédeni hálózati csúcsokat, illetve a korábban említett impulzushatást, a Zener-diódának köszönhetően legfeljebb DC 24 V-ig, a LED-sorra vonatkoztatva.
Mivel kb. 5 V-ot fog alapból, amit a hullámzás kiszabályzására használ, 19 V tartalék marad elvileg, amit még pluszban fel tud fogni, ha bejönne valami hálózati zavarcsúcs, ami megdobná a pufferfeszültséget. Gyakorlatilag ez megfelelő a LED-ek kímélésére, az élettartam növelésére, a kapacitív előtétes konstrukció feljavítására. Erre egyébként született már többféle próbálkozás, szabadalomként láttam egyfajta tirisztoros trükköt is, de pontosan nem emlékszem már.
-
#85621
Dr. Szilikát
őstag
mzso
#85620
Dr. Szilikát
őstag
Egy PWM áramgenerátor anyagköltsége nagyobb, ami nagy tételnél már tetemes. Alábbihoz hasonló, de teljesítménytől függően lehet kisebb trafóval, kisebb panelon, vagy lehet a trafó helyett szimpla tekercs, step down konverterként. Utóbbi ugyan nem választ el a hálózattól, de egy szigetelt lámpánál ez nem is gond, ha nincsenek érinthető részei.
Ezek egyszerű kis kapcsolóüzemű tápok, ami optocsatolós szabályzást nem igényel, csak a primer áramot figyeli, ami arányos a kimenőárammal. A primer vezérlő IC véd a LED-sor szakadása ellen is, azaz ilyenkor nem fut meg, egy szinten korlátozza a PWM-et, ami egy ellenállással konfigurálható, meg az áram is egy másikkal.
-
PHM
addikt
2835-ös ledben találkoztam már 20 és 60 mA-es áramúval, valamint olyannal is,
ahol 2, vagy 3 chip volt soros kötésben.
Sajnos ez csak akkor látszik, ha nagyon kis árammal van meghajtva a led.
Amúgy látszólag tök egyformák a tokok.
+ Minél sötétebb sárga a ledek felszíne, annál melegebb a fényük, viszont ha
barnásak, az a túlhajtás miatti korai öregedésre utal. -
#85608
Dr. Szilikát
őstag
mzso
#85605
Dr. Szilikát
őstag
30C1B arra utal, hogy sorosan 30 db és 1 ágon (1 branch). Annál nem is disszipatív áramgenerátor van (amit a panelra szoktak tenni), hanem kapcsolóüzemű, esetleg kapacitív előtét van a belsejében.
44D valami másfajta jelölés, az is lehet soros, 1 ágon. A 2835 méretű LED-ek valószínűleg egyforma nyitófeszültségűek, beégés az elhasználódásra utal, de ez még semmi, ha így maradna. Csak ahhoz csökkenteni kell általában az áramot.
A60 / A65 a lámpa átmérője mm-ben.
#85607 Barret001
Egy áramgenerátoros lámpán nem könnyít a LED-helyébe rakott ellenállás, mivel a driver ugyanannyi áramot igyekszik generálni a LED-sorra, viszont felesleges veszteséget képez, amit egy kapcsolóüzemű meghajtónak meg is kell termelni, így még azt is melegíti, értelmetlenül. A driver áramát kézenfekvőbb csökkenteni. Lehet persze olyan helyzet, hogy a LED helyett túlméretezett ellenállás, amin túl nagy feszültség esik, emiatt a driver kifut a lehetséges feszültségből és emiatt csökken végül az áram, de ez is inkorrekt megoldás.
Kapacitív előtétes lámpánál a kapacitás értékét szoktam csökkenteni.
#85603 tknof1871
Gyakori kapcsolgatásra, érintkezési hibákra a kapacitív előtétes lámpák érzékenyek, mivel a soros kondenzátor 50 Hz szinuszra van méretezve, míg a meredek impulzusokkal szemben alacsony impedanciát képvisel (főleg a szinusz csúcsára indítva), amit próbál ugyan ellenállással is korlátozni a konstrukció, de így sem tökéletes megoldás.
Aktív áramgenerátoros (PWM vagy disszipatív) lámpák stabil áramot biztosítanak, kapcsolgatást is jól bírják. Viszont a LED-ek kiéghetnek bármelyikben, főleg az olcsóbb példányokban, ami a problémák fő oka. Igazság szerint ennek az a módja, hogy a lámpát megvizsgálni, hibát megállapítani és abból következtetni vissza az okra.
-
Barret001
addikt
Legalább 1000 féle kialakításút gyártanak.Annyi a közös bennük,hogy a legnagyobb részük túl van hajtva...Annyit kukáztam,hogy hosszú évekig elleszek a javítható darabokkal
A búrát alapból nem teszem vissza,mert még nélküle is elégtelen a hűtés.
Lehet ám rakni a kiégett led helyére ellenállást is! Ha már egy kiégett,a többiben is van rendesen "kilóméter" Jót tesz nekik egy kis könnyítés. -
PHM
addikt
Ha 2 külön ág van, azoknak az árama külön megmérhető, ha másképp nem,
1-1 leden lehet feszültséget mérni. Nem lesz lineáris a változás, de a nagyobb
árammal hajtott ledeken pár mV-tal nagyobb lesz a kapocsfeszültség is.
Vagy árammérő állásban 1-1 ledet rövidre zárva lehet az áramot mérni.
Ha közösítve vannak az áramgenerátorok, akkor csökkent az áram, de csak 23-24%-kal.
Mivel a szem érzékenysége nem lineáris, ennyit nem biztos, hogy egyértelműen érzel.
Méréssel lehet bizonyságot szerezni. -
#85573
Dr. Szilikát
őstag
mzso
#85571
Dr. Szilikát
őstag
27 és 150 ohm eredője 22,9 amit a műszerzsinór és átmeneti ellenállások miatt mérhetsz 24-nek is.
47 ohmmal egyik IC árama felére csökken, de a másik változatlan, úgy csak 75 %-ra csökkent az áram, ha feltételezzük, hogy össze vannak kötve az IC-k, mint az adatlapon. De akkor sokkal szerencsésebb, ha a LED-ek is párosával vannak, ahogy pirossal jelöltem, enyémben is így van.
Ha viszont független ág, a két ágon azonos számú LED-nek kell maradni, különben nem egyforma az árameloszlás. Amellett, hogy kártékony megoldás, mert egyik ág szakadása nyírja a másikat is.
-
mzso
veterán
Na lecseréltem mindkét párt 47-re. Úgy néz ki egy "ugyanolyan" V-TAC-hoz képest kevesebb a fényereje. (Ha csak bele nem látom.)
Viszont amikor menet közben a második ágból kivettem a 47-est, és rápróbáltam, mintha fényesebb lett volna az az ág. De lehet hogy ez a belelátás. Mindegy. Egyelőre tesztelem így.
-
-
#85541
Dr. Szilikát
őstag
mzso
#85538
Dr. Szilikát
őstag
Ezek egy kaptafára mennek általában, de megtaláltam közben:
https://www.google.com/search?q=PT4515
Ahol nyíllal jelöltem, a két pont között 500 mV-ra stabilizál (ezt ellenőrizheted a sajátodon is), ez alapján számítható a LED-áram:
Ha neked két áramgenerátor van párhuzamosítva (így osztják kétfelé a disszipációt), akkor a kettőt egyformán kellene módosítani. Az adatlapon egy hármas példa szerepel, ezek összege az eredő áram:
-
PHM
addikt
Dehogynem.
Mivel mindössze 2 ellenállás és egy ismeretlen 3 lábú alkatrész van,
akár néhány méréssel feltérképezhető a kapcsolás.
Vagy próbaképpen ki lehet az egyik 27 ohmos ellenállást cserélni nagyobbra,
és a 2 ág áramának különbségét megmérve ki lehet számolni a szükséges
ellenállás értéket. -
#85525
Dr. Szilikát
őstag
mzso
#85517
Dr. Szilikát
őstag
Pedig az egy tipikus lineáris / disszipatív áramgenerátoros lámpa. Ha meg tudod találni az U1 / U2 integrált áramgenerátorok adatlapját, akkor kiderül, az ellenállásokkal hogyan lehet beállítani a kívánt áramot. Láttam már hasonló adatlapot, de most nem emlékszem rá, szám szerint. Neten is láttam ilyen megoldásokat, plusz véletlenül nekem is van 1 db lámpa, ami így működik.
Ezek elvileg nem érzékenyek arra, hogy hány LED-et zársz rövidre (nem kellene ettől vibrálnia), bár az igaz, hogy amit átkötsz, annak disszipációját az IC kénytelen magára venni, azaz elfűteni. Ez ellen viszont viszont védheti a belső hővédelem, de ahhoz be is kell melegednie.
Általánosságban, amikor egy soros tagot kiiktatunk és továbbra is szabálytalanul vibrál, az csak azt indikálja, hogy van még másik hibás tag is az áramkörben, amit meg kell keresni.
-
-
#85087
Dr. Szilikát
őstag
mzso
#85083
Dr. Szilikát
őstag
Ezt úgy lehetne elképzelni, az enyém például 2B7C konfiguráció, 280 mA áram hatására 22,5 V jön létre rajta.
Tehát egy kettős tagon 3,21 V. (Most az mellékes, hogy hőfoktól függően kicsit változhat, hiszen ezért kell az áramgenerátor, hogy a LED önmagának rugalmasan állíthassa a feszültséget, stabil áram mellett, a hőmegfutás elkerülésére, illetve egyszerűbb esetben egy ellenállás biztosít bizonyos rugalmasságot.)
Ha az említett módon "megpatkolom" 3B7C-re, akkor 280 mA már három ágra oszlik, 140 helyett 93 mA jut egy LED-re. Mint tudjuk, ettől egy keveset csökken a nyitófeszültség, legyen mondjuk tagonként 0,1 V. Csökken a színhőmérséklet is, azaz melegebb irányba tolódik.
Így 22,5 V helyett mondjuk 21,8 V-ra áll be a driver, változatlan áram mellett, ami elvileg az összteljesítmény nehezen észrevehető csökkenése.
Ugyanakkor némileg növekedett a foszforfelület, ami elvileg növelné a hatékonyságot, csak az sem igazán tűnik fel. Ami még aránylag érzékelhető volt, a színhőmérséklet csökkenése és egy szubjektív érzés, mintha nagyon keveset gyengült volna a lámpa.
(500kHz a vége...)
(Mondjuk tényleg, miért tenné.
Trimmerpotit érdemes használni, később nem tekergeted majd sokat
Új hozzászólás Aktív témák
Hirdetés
ekkold- Motorolaj, hajtóműolaj, hűtőfolyadék, adalékok és szűrők topikja
- Audi, Cupra, Seat, Skoda, Volkswagen topik
- Hardcore café
- NVIDIA GeForce RTX 5080 / 5090 (GB203 / 202)
- Samsung Galaxy S24 Ultra - ha működik, ne változtass!
- Kínai és egyéb olcsó órák topikja
- Teljes verziós játékok letöltése ingyen
- Gyúrósok ide!
- Nintendo Switch 2
- vrob: Az IBM PC és a játékok a 80-as években
- További aktív témák...
- MacBook felváráslás!! MacBook, MacBook Air, MacBook Pro
- Azonnali készpénzes félkonfig / félgép felvásárlás személyesen / csomagküldéssel korrekt áron
- Bomba ár! Toshiba Satellite Pro R50-C - i3-6G I 4GB I 128GB SSD I 15,6" I HDMI I Cam I W10 I Gari!
- ÁRGARANCIA! Épített KomPhone Ryzen 7 5800X 32/64GB RAM RX 7800 XT 16GB GAMER PC termékbeszámítással
- Bomba ár! Dell Latitude 3590 - i5-8GEN I 8GB I 256SSD I HDMI I 15,6" FHD I Cam I W11 I Garancia!
Állásajánlatok
Cég: Promenade Publishing House Kft.
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
