Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
CPT.Pirk
Jómunkásember
-
#51322
IstvánLászló
őstag
Tubi2
#51318
IstvánLászló
őstag
A tápot most felejtsed el máris és gépre kötését is mert komoly kárt tehet gépedben.
A lényeg krumpli reszelőt csinálhat a gépedből, nem vicc másnak is vitt már el komplett gépet..
A tápot ha sikerül is javítanod nem ajánlott gépre rá is kötni, de a felelősség csakis a tiéd lehet.
A tápot ha mégis gépre akarod kötni előtte, feltétlenül műterheléssel kell járatni ami az összes ágat névleges terhelés alatt tudja tartani és közben figyelni-rá mi mennyire melegszik.
A tápfeszültségeket folyamatosan műszerrel kell mérni, mert előfordult már olyan eset hogy 12-volt helyett 24-volt jött is ki tápból, ez nem vicc hanem komolyan mondom.
Remélem segítettem és még nem késő semmi sem. -
PHM
addikt
- Igen.
- Loww ESR = alacsony ekvivalens soros ellenállás.
Ez annyit jelent konyhanyelven, hogy az ilyen kondenzátor képes
magasabb frekvencián is hatékonyan működni.
A te esetedben, mivel kapcsoló üzemű tápról van szó, s az ilyenek
a hálózatinál (50, ill. 100 Hz) jóval magasabb frekvencián üzemelnek,
ilyen kondenzátor(ok)ra lesz szükség. -
Kernel
nagyúr
A végfok DC-csatolt belső körébe avatkozva szünteti meg a működést, vagy engedélyezi.
Ahol piros nyíllal jelöltem, normál üzemi állapotban -4,7V áll elő. Némításkor GND-re húz a 10k ellenállás. Ez a kapcsolójel működtet két JFET-et, ami a bal-jobb bemeneteket testre zárja, ez eddig szokványos eljárás.
De amellett a Q418-on keresztül a Q420 gyakorlatilag megszakítja a Q 414-416 közötti áramot, ami végül oda vezet, hogy a végtranzisztorok lezárt*, a kimenetek lebegő állapotba kerülnek.
Kimenetnél a Q10 a 0,22 ohm emitterellenállásokon eső feszültséget érzékelve aktiválja a védelmet zárlat, túlterhelés esetén. Ez persze nem védi meg a hangszórót a leégéstől, ha valamelyik tranzisztor zárlata miatt DC-táp kerül a kimenetre. Relés áramkörök erre is fel vannak készítve.
*Félvezetőnél azt mondjuk zártnak, ami nem vezet (elzárja az elektronok útját), kapcsolónál pont fordítva, zavarkeltő egyébként.
-
Gyb001
senior tag
Igen. Este 10 körül kikapcsoltam. És éjszaka 3 körül vettem észre hogy még világít.
Először arra gondoltam hogy fölmelegedett vagy valami hasonló, De ha huzamosabb ideig megy, és kikapcsolom akkor pár percig vöröses színű, majd a vörös szín megszűnik és csak a hideg fehér villogás látszik.
Ez vajon beleszámít a 30 000 óra üzemidőbe?
Még egy kép -
Kernel
nagyúr
Be kell állítani pontosan 12,6 V-ra, akkor annál többre nem fogja tölteni. A szükséges CC/CV karakterisztikát biztosítja, ez a címében is szerepel egyébként.
Amikor az akku eléri a végfeszültséget, utána az áramot nem a töltő csökkenti, sokan félreértik ezt. A feszültség marad fix, az akku maga kezd egyre kevesebb áramot felvenni, ahogy telítődik.
Más kérdés, hogy egy idő után illik lekapcsolni róla még ezt a behatárolt feszültséget is, nehogy "túlszívja" magát.
Sok egyszerűbb töltő ezzel nem foglalkozik, csak átvált rajta egy LED, ami jelzi CC-szakasz végét, ezután a felhasználó dolga, hogy lekapcsolja. De ebből nem lesz tragédia, ha eltelik még pár óra a CV-szakaszban is.
(#48666) Ribi
Nem tudom, melyik változatra gondolsz, Darlington-kapcsolásban szorzódik két tranzisztor bétája.
-
Kernel
nagyúr
A védőpanel mindig csak a második védelmi lépcső, tehát például amikor 4,2 V-ra tölt a töltő, akkor mondjuk 4,3-nál kell aktiválódni a belső védelemnek.
Hasonló a helyzet a kisütési küszöbnél, amit normális esetben a felhasználó készülék állít be. Ha ez nem sikerülne, utána következik a belső védelem, ami megállítja a kisütést.
Az áramokat is így kell értelmezni.
Ilyen töltőket látni például, ami alkalmas lehet, igény szerint beállítható az áram és feszültség:
http://prohardver.hu/tema/hobby_elektronika/hsz_47656-47656.html
-
Kernel
nagyúr
12,6 V-os Li-ion töltőre van szükség, a védőelektronikát pedig úgy kell felfogni, mint például egy laptopnál.
Az akku belsejébe van integrálva a védelem, két pólusán lehet levenni az áramot, de ugyanazon a két ponton kell tölteni is.
Az eBayen feltüntetett "charger" szavak megtévesztők, a védőpanel nem töltőelektronika. Még csak nem is balanszer. Lehet látni itt-ott balanszert is, de azon hűtőbordás tranzisztorok is vannak, hogy el tudja fűteni a különbözetet.
-
-
Kernel
nagyúr
Lehet kapni fix feszültségű töltőket 8,4 V, 16,8 V stb. értékekre, vagy a korábbi hozzászólásomban említett szabályzót, vagy hasonlót.
Utóbbinál műszerrel kell pontosan beállítani a töltési végfeszültséget.
Csak az a gond, hogy soros cellákat nem javasolt, vagy elvileg nem is szabad védőpanel nélkül tölteni:
http://www.ebay.com/itm/151300771040
Ez egy példa a kétcellásra, de kapható többre is.
-
#47636
csabyka666
veterán
Tubi2
#47635
-
#47632
csabyka666
veterán
Tubi2
#47631
Nem tudok róla semmi biztosat. Használtan vettem, az eladó szerint működött, saját gépéből vette ki. Ezt vagy elhiszem, vagy nem. Dobozzal, könyvével kaptam, teljesen korrektül néz ki. Ez persze nem jelent semmit, ha továbbra sem tudom elindítani. Procit is támogatja, amit beletettem, de anélkül is el kellene indulnia, de legalább a POST kártyának jeleznie kellene.
-
#47582
csabyka666
veterán
Tubi2
#47577
-
darvinya
titán
Hát nem.
InEar-ben mit kell átmozgatni.
Talán 30cm+ -os hangszórónál talán igaz lenne, de 1cm alattiaknál.?
Ha ezek kemény lenne alapból, akkor az széttörik.
Arról nem is szólva, hogy ezek valójában nem normál hangszóró felépítésűek.(#47578) mezis
Ha szeretsz szignál jelet hallgatni különböző frekvencia tartományban.
-
Kernel
nagyúr

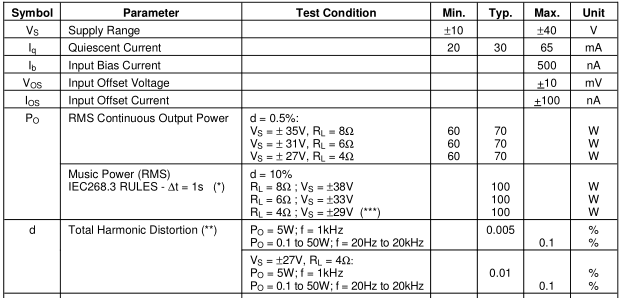

Mivel az is egy lineáris végfok, azonos terhelésen kb. azonos teljesítményt fog biztosítani, mint az eredeti konstrukció, vagy valamivel többet, mivel valószínűleg nagyobb szinten éri el ugyanazt a 10 % torzítást, amire a maximális teljesítményt definiálják.
De ennek nincs jelentősége, hiszen nem szokás 10 % torzításig kihajtani egy végfokot, illetve a gyakorlatban nem olyan észrevehető a különbség.
-
Kernel
nagyúr
Feszültségosztóval ezt nem lehet megoldani, esetleg DC-konverterrel, de abból kellene egy negatív ági szabályzó is, ami külön gond.
Ráadásul teljesen értelmetlen, mert alacsonyabb tápfeszültségből csak kisebb teljesítményt lehet kihozni, az adott terhelőimpedancián.
Az a tápegység úgy jó, ahogy van, maximális kihasználásához olyan végfokot kell építeni, ami az adott tápról közvetlenül működik.
Pláne, még ha D-osztályú, akkor különösen jó hatásfokkal hasznosítaná a tápteljesítményt. Jobban, mint az eredeti.
