Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#80564
Dr. Szilikát
őstag
kuyarashi
#80562
Dr. Szilikát
őstag
válasz
kuyarashi
#80562
üzenetére
Igen, ami direkt erre készül, azt savmentes összetételben oldják meg, hogy ne korrodálja a fémes részeket. Mármint a vulkanizálódott anyag már semleges, de előtte, illetve a réteg alatt kezdetben még dolgozhat a sav. De ez általában jellemző ezekre a gumis anyagokra:
≥ 21 kV / mm
Ezt nevezik egyébként átütési szilárdságnak az erősáramban. Amikor vastagon megpakoltam a sorkimenőket, tisztában voltam vele, hogy nagyon jól szigetel, de azért inkább nyomtam neki bőven.
-
#80561
Dr. Szilikát
őstag
kuyarashi
#80556
Dr. Szilikát
őstag
válasz
kuyarashi
#80556
üzenetére
Gumiám vagy FBS ragasztókkal rengeteg TV sorkimenő trafót mentettem meg a kidobástól, a maga idején. Olyan esetekben, aminek beszerzése, cseréje mondjuk problémás lett volna, vagy az utángyártott minősége problémás.
Olyan is volt, hogy valakinek már több trafót cseréltek, de egyik sem tartott sokáig. Erre én rendeltem egy újat, de a szigetelését is megerősítettem. Ember utána nem jelentkezett.
A képződött szilikongumi tökéletes nagyfeszültségű szigetelés, hiszen gyárilag is abból van sok szigetelés, gumisapka (képen is látható) stb. Csak hagyni kell 48 órát, hogy az ecetsavas vulkanizáció befejeződjön. Fémalkatrészeket esetleg korrodálhat az ecetsav. Kinyomópisztolyos szilikongumi is lehet. (Nem nagyon kedvelem a "szilikon" szót ebben a kontextusban, fogalmi zavar.)
Tehát itt 25 kV, illetve nagyobb képcsöveknél 30 kV feszültségről van szó. Legtöbb esetben a trafó nyakánál ütött át a szigetelés és csattogott az ív a legközelebbi alkatrészek / elkó irányába, vagy a vasmag irányába. Némelyiknél oldalt repedezett a műanyag és onnan húzott az ív (alsó nyíl).
Ilyenkor alaposan letisztítottam a felületet alkohollal vagy benzinnel. Ez lényeges, mert tökéletlen ragasztás esetén alatta "kibújt" az ív. Sokan itt követték el a hibát, nem végeztek megfelelő tisztítást. Utána szilikongumiból jó vastag réteget vittem fel, a nyakon körbe, illetve oldalt.
-
#85619712
törölt tag
válasz
kuyarashi
#80556
üzenetére
Szigetelő zselé a neve, vagy van ilyen kétkomponensű gumi, hasonló célokra, esetleg ez.
-
#90088192
törölt tag
válasz
kuyarashi
#80556
üzenetére
Mi miatt gondolod, hogy szükséged van rá?
Mármint ha megnézed a régi katódsugárcsöves TV-t/monitort, akkor látod, hogy a sorkimeno egy külön kis szigeten lakik, sokszor legrés és Ground Plane ami körbe veszi.
Vagyis PCB tervezés közben ez megoldható SZVSZ.
A másik akkora feszültség direktben nem szokás érintés védelmi okok miatt, főleg ha teljesítmény is van mögötte.
Leválasztó trafó mondjuk 110V-ra átalakítani?
-
-
válasz
kuyarashi
#69774
üzenetére
Cseréld. Ebay-en olcsón kapsz.
A lítium nem szeret mélymerülni, pláne sok évesen. (Amúgy a 25%-ig merítéssel is töbet ártottál vele, mint használtál, 60-70%-nál számít általában egy ciklusnak.)@Pellesmartin : Néz meg, hogy a relé közvetlen a motort kapcsolja-e. Ha Barret01 tippjét veszed, akkor a relé egy FET -ről jövő feszt kapcsol a motorra, meg kéne keresni, hogy az hol van, és megnézni azt.
-
válasz
kuyarashi
#69774
üzenetére
Ebből még ki lehet venni az akksit, vagy beépített? Ha a túlmerítés miatt ment tönkre, akkor az látszik is kívülről az akksin, mert felpuffad. Ha nem látszik rajta ránézésre, le kell tenni egy sima asztallapra és megpörgetni. Ha pörög, az azt jelenti, hogy kissé fel van már puffadva.
-
And
veterán
válasz
kuyarashi
#69573
üzenetére
Ez egy CC/CV (konstans áramú / konstans feszültségű módokat is támogató) modul, mint egy 'labortáp', amely a CC-mód - beállítható áramlimit - okán alkalmas ledek közvetlen meghajtására illetve Li-ion és -polimer akkuk töltésére, amelyek a teljes feltöltéshez igénylik a CC- majd a CV-módot. A működési módot jelző smd ledek is találhatóak a modulon, a középső potméter pedig az egyik jelző ledhez köthető: az "OK" led éppen Li-akkuk töltésénél hasznos, és azt mutatja meg, hogy a töltés véget ért. Ez akkor történik meg, amikor az indulóáram (a CC-mód konstans árama) a töltési csúcsfeszültséget elérve csökkenni kezd, a modul CV-módra vált. Mikor az áram a kezdőérték 1/10 részére csökken, akkor tekinthető befejezettnek egy Li-cella töltése. Ezt a limitet lehet a középső potméterrel beállítani, a másik két poti pedig a feszültség- illetve áramlimitet állítja be. Videó itt: [link], bár az 'előadó' helyenként nincs a helyzet magaslatán, az alapdolgok érthetőek (sajna csak angolul, de a feliratozás bekapcsolása sokat segíthet).
-
And
veterán
válasz
kuyarashi
#69413
üzenetére
A linkelt oldalon a lézercső adatainál megtalálható az üzemi áram- és feszültségérték, abból jön ki:
22 kV * 26 mA= 572 W. Ja, nem árt, ha az adott csőnek vannak üzemi adatai (de akkora teljesítménynél nagyjából hasonlóak lehetnek az áram / feszültségviszonyok). Hogy az U-I karakterisztika hogy néz ki, azt csak saccolni tudom a google találatai alapján, de úgy tűnik, hogy gyújtás után az üzemi feszültség - nagyon alacsony üzemi áramig - már nem nagyon változik, vagyis az üzemi áramnak a működési maximumértékhez viszonyított aránya határozza meg a teljesítményt. -
And
veterán
-
-
#67486
tordaitibi
veterán
kuyarashi
#67480
-
mezis
félisten
válasz
kuyarashi
#67480
üzenetére
Üdv.!
"IP65: teljes mértékben védett por ellen ÉS kisnyomású vízsugár ellen védett minden irányból"
A kapcsoló oldali rész nem tudom milyen, felszerelés után ragaszd végig 3 oldalát cellux-al, szigetelő szalaggal és akkor nem lesz gondod a "kisnyomású vízsugár"-al, kivéve ha alulról kapja, de onnan ritkán szokott esni....
-
sztanozs
veterán
-
#65572
terapeuta007
aktív tag
kuyarashi
#65571
terapeuta007
aktív tag
válasz
kuyarashi
#65571
üzenetére
nem feltátlenül fontos oda pontosan beloni a feszultseget.csak érje el a 4.2x3v--ot.
töltheti 15-20v-rol is a delikvens az akkuját. Van vedelem,balanceres.
csak vigyázni kell a gyorstöltést elkéne kerülni. nemtom hány amperorasak az akkuk.
de ha mondjuk 3AH akkukrol van szó akkor mehet rá 15-20v és 1A. az még egészséges.legegyszerűbb megoldásnak vehetsz egy 15,18 v tápot ami áramkorlátos 1-1,5A
vagy nemtudom otthon mid van.
12v trafó is simán feltöltheti. felkúszik lassan a feszültség 13v környékére ahogy töltödik rola egy akku.
de mondjuk az se baj ha nem töltöd fel teljesen az akkut. sokat ad az élettartamhoz, meghálálják.
én sima 12v traforol töltök 12v 4Ah zselés akkut. -
PHM
addikt
válasz
kuyarashi
#65566
üzenetére
Ezt linkelte korábban Attix70 fórumtárs.
Ezzel csak annyi a dolgod, hogy 15-20V-ot adsz neki, majd beállítod
a kimeneti áramot 1A-re, utána a kimeneti feszültséget 12,6V-ra.
Az áramot úgy méred, hogy a multimétert 10-20A-es árammérő
állásba kapcsolod és rövidre zárod vele a kimenetet.
Ezt azért lehetőleg ne sokáig műveld.
Ezután csak össze kell kötni a töltőt az akkupakkal, figyelve a polaritásra.(#65567) tordaitibi:
A védelmi áramkör egyben balancer is, nem kell csak a pakk
két végét kivezetni. -
#65567
tordaitibi
veterán
kuyarashi
#65563
válasz
kuyarashi
#65563
üzenetére
Lehet nem úszod meg a szétszedést, nem tudom hogy a cellánkénti balancernek kivezettél-e vékonyabb vezetékeket, én enélkül soros li-ion pakkot nem töltenék. Nem holnap de az 50-100. ciklusnál már el fognak a cellák mászni, elég ha a két gyengébb 4volton áll a harmadik meg ezért 4,6 volton. Repülni fog.
Ni-cd ebből a szempontból verhetetlen, ha túltöltődik valamelyik cella, legfeljebb melegebb lesz de nem veszi annyira zokon. Ni-mh már rázósabb de a túltöltést az is tolerálja bizonyos keretek között.Pb szintén elviseli, legfeljebb negforr, a zártak már nem szeretik ennyira. A li-ion az nem, az egyszer lesz túltöltve és kuka a cella.
Ha meg van a cellákon elektronika, az ha a teljes töltöttséget bármelyik cella elérte, szakítja a kört így a két gyengébb az életbe nem lesz feltöltve. -
Attix70
aktív tag
-
PHM
addikt
válasz
kuyarashi
#65563
üzenetére
A teljes töltöttséghez 12,6V kell, tehát a válasz: nem.
Neked egy 12,6V-os, kb 1,5A-es CC-CV táp kellene, amit pl
egy 15-16V-os, 1,5-2A-es tápból, és egy helyesen beállított
CC-CV modulból tudnál összerakni.
Az akkuvédő elektronika nem töltő áramkör, az csupán a cellák
károsodását hivatott megakadályozni. Arról, hogy a cellák megfelelő
töltőáramot kapjanak, neked kell gondoskodni. -
Attix70
aktív tag
válasz
kuyarashi
#65560
üzenetére
A videóban sorba van. Ne keverjük a soros és párhuzamos kapcsolást. Sorba kötve a feszültségek összeadódnak és az áram annyi amennyi a cella. Párhuzamosnál a feszültség annyi amennyi a cella és az áramok összeadódnak. A Li akukkal való mókolgatásokhoz jó ha van alap elektoktronikai tudás. Mivel kötötted össze a cellákat ? Esetleg képet nem tudnál róla prezentálni ?
-
válasz
kuyarashi
#65560
üzenetére
A videón sorba vannak kötve, így jön ki a 12 volt körüli érték. Ha párhuzamosan kötöttél volna, akkor 3.7 voltod lenne. Ha ezt a pakkot akarod párhuzamosítani, akkor még 3 cella kellene (dupla kapacitást kapsz, a töltőáram pedig a fele lesz a soros cellákon), legalább (lehetne 9 cellát is használni, akkor kb. 7500mAh-t kapnál 12V mellett).
-
Attix70
aktív tag
-
Attix70
aktív tag
válasz
kuyarashi
#65549
üzenetére
Vagy 8-as opció is jó, ennél akár 12V-os adapterrel is megy.
Sajnos a Li - akuk kényesek a töltésre, a NiCd akus töltőket kisebb ráfordítással át lehet alakítani de ahhoz már komolyabb elektronikai alapokra van szükség. -
-
Attix70
aktív tag
-
Attix70
aktív tag
válasz
kuyarashi
#64963
üzenetére
Ha merül az akku azt úgyis észreveszem. Ha a gépben lenne zárlat akkor le lehet kapni az akkut, az akkut meg jól kell megcsinálni (ne lehessen benne zárlat). Amúgy a NiCd és NiMH akkusokban semmi védelem nem szokott lenni, esetleg egy hőmérő érzékelője ami töltéskor funkcionál.
-
Kernel
nagyúr
válasz
kuyarashi
#64274
üzenetére
Tápegység, alaplap, sőt processzorhibával is találkoztam villámkár miatt, HDD / SSD nem volt, de komolyabb behatásnál az sem kizárt.
230 V irányából értelemszerűen a táp primeroldala veszélyeztetett, ami korlátozható az említett módokon.
A LAN-csatlakozónál is alakulhat ki feszültségkülönbség, ami a LAN IC-t agyonvágja. Ilyennel saját és más esetben is találkoztam, de utólag azt mondom, hogy kivédhető lett volna, ha a Telekom HGW digitális elosztót egyszerűen összetestelem a számítógéppel.
Igaz, hogy nincs erre szolgáló földelőcsavar, ezeknél az USB-csatlakozó, illetve a tápcsatlakozó negatív pontja képviseli az elektronika GND-szintjét, tehát ezeken keresztül testelhető, ha nem akarjuk megbontani a szerkezetet.
A LAN-kapcsolat baluntrafós, galvanikusan leválasztott átvitel. Ha létrejön egy nagyobb feszültségkülönbség a telefonvonal és a földelt számítógép között, az ott fog valahol átívelni a kettő között, nekem is így szállt el egy LAN IC az alaplapon. Meg a HGW is, amit a szolgáltató cserélt.
De hasonló módon a HDMI-TV kapcsolat is kárt szenvedhet, noha ez a kábel már testet is közösít, csakhogy komolyabb áramok ellen az sem véd.
Itt viszont földelt konnektorba ment a gép is, meg a plazma TV is földeléses konstrukció (nem tudott kialakulni nagyobb feszültségkülönbség a kettő között), így szerencsére nem keletkezett kár, ezen a részen.
A zárlatossá vált LAN IC-t kiiktattam, ezután az alaplap életre kelt, tettem bele egy hálózati kártyát, megúsztam ennyivel.
-
fero02
nagyúr
válasz
kuyarashi
#64274
üzenetére
50-50%. Vannak erre számítások, de szerintem ezek...lutrik.
Egy valamit érő túlfeszültség levezetés több lépcsőből áll. Nagy általánosságban elmondható, hogy az első elosztótáblába kell berakni egy B+C kombinált védelmet és a preferált helyekre (dugaljak, amiken drágább berendezések vannak ellátva) teszik a D osztályú védelmet. A túlfeszvédős elosztók döntő többségében csak ez a legfinomabb (javarészt varisztoros megoldások) vannak beépítve. Aztán vannak még a villámvédelmi felfogók, azok összekötése, egyéb a házon található nagy kiterjedésű és vezetőképes dolgok bekötése, komplett EPH rendszer kiépítése és földelési pontjaik. Ehhez csak mérnökök adják a nevüket, akik elvégzik a szükséges számítások, ez alapján zónákba sorolnak és kockázatelemzést végeznek. Nem olcsó játék.
Én amondó vagyok, hogy villámlás idején tényleg az a legjobb megoldás, ha fizikailag leválasztod a védendő berendezést a hálózatokról. Persze tudom, hogy ez sokszor nem megoldható.
-
-
Kernel
nagyúr
válasz
kuyarashi
#62167
üzenetére
Pedig azt feltételeztem, hogy a túloldalon van SMD optocsatoló is, mert anélkül semmit nem ér, legalábbis USB-célra így képtelenség 5 V stabil feszültséget biztosítani.
Optocsatoló nélküli dugasztápok a régi telefonokhoz voltak, terhelés függvényében tág határok között változó feszültséggel, ami a Ni-MH akku töltőáramához jó volt.
De amikor már 5 V-ot kell stabilizálni, ahhoz optocsatoló kell.
-
Kernel
nagyúr
válasz
kuyarashi
#62159
üzenetére
Ha a túloldalon nincs TL431 (a pontos stabilizálás érdekében), helyette csak Zener-dióda van, akkor eleve komolytalan. Valamint normálisabb dióda a szekunderen, mert az a kis üvegdióda kevés oda.
De egyébként sem néz ki 1 A-osnak, trafó is kicsi, szűrőkapacitás kevés, főleg a kimeneti oldalon.
(#62160) darvinya
eBay-topikban is szokták emlegetni, én is kaptam feleslegesen egy pákához, ami eleve EU-dugós volt. Védőföld nincs átkötve, bizonytalan belső érintkezések stb.
-
Kernel
nagyúr
válasz
kuyarashi
#61836
üzenetére
Majd figyelni kellene a szekunder dióda melegedését, mert azon viszont nincs semmi hűtés, illetve mérni a terhelt feszültséget is. Ilyen dióda önmagában már 1 A áramtól is jó forró tud lenni.
Van HDD-tápom kettő is, ezeknél mindkét ágon (5 és 12V) hűtőbordás diódákkal, az is melegszik rendesen.
Az a box viszont a 12 V-ból állítja elő az 5 V ág teljesítményét is.
-
Kernel
nagyúr
válasz
kuyarashi
#61831
üzenetére
Hasonló van nekem is, csak 1,2 A változat. A hűtőfül alatt SM8002C található, ami a trafót közvetlenül meghajtja, tehát külön tranzisztor nélkül.
Ez egy jó hatásfokú IC, amit a kisméretű hűtés is jelez. Terhelés nélkül alig melegszik, készenléti fogyasztása minimális, így az sem vészes, ha állandóra be van dugva.
-
Kernel
nagyúr
válasz
kuyarashi
#60357
üzenetére
Igen, sőt gyakorlatilag fázis-nulla cserével is működnie kellene, egy próba során. Véglegesre persze illik normálisan bekötni.

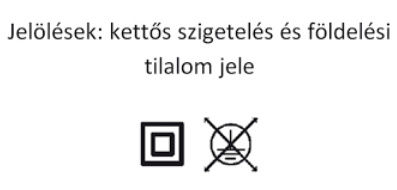

A védőföldnek pedig testzárlatos eszköznél lenne szerepe. De ha kettős (biztonsági) szigetelésűre gyártották, akkor be sem lehet kötni a védőföldet.
-
Kernel
nagyúr
válasz
kuyarashi
#60354
üzenetére

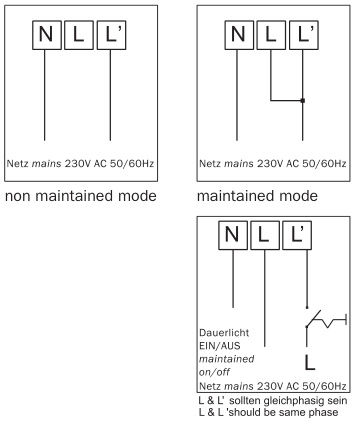

Sárga-zöld a védőföld, amit a fémtestre kell kötni, ha van egyáltalán csavar hozzá.
N --> Nulla.
L --> Állandó fázis, akkutöltés céljára . Ha nincs bekötve, akkor nem lesz töltés.
L' --> Kapcsolófeszültség (fázis).
A bejövő fázis valószínűleg a barna, vagy ellenőrizni kell, fázisceruzával.
(#60352) CPT.Pirk
Attól függ, mennyire zavarérzékeny a bemenet, valami kis kondit szokás általában használni.
-
