Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#86613
tordaitibi
veterán
fasd
#86608
-
#85512
tordaitibi
veterán
fasd
#85510
Nagyszerű, ennek így kell működnie.
Akkor a probláma megoldva.
Én ugyanilyeneket gyártogattam csak házilagos ad-hoc qalkatrészekkel és semmit nem segített.
Nagyobb jel, az kizárt, esetleg a hiányzó intermodulációs és egyéb torzítások miatt halkabbnak hat, és elmarad a D-class működéséből adódó táp interferencia is. Pontosabban nem halkabb lett hanem hangosabban sem bántja a fület. -
#85468
tordaitibi
veterán
fasd
#85467
-
#85466
Dr. Szilikát
őstag
fasd
#85465
Dr. Szilikát
őstag
Hálózatról működő erősítők a hálózatról vesznek fel 50 Hz zajt, kapacitív úton például (másik lehetőség az 50 Hz-es táptrafó elektromágneses szórása, ami itt nincs), de ez normális esetben legfeljebb a nyitott bemenethez közelítve hallatszik, brumm formájában.
A brummot létrehozó kör ilyenkor a föld --> ember --> bemenet, majd a trafó primer-szekunder átmenetén halad a hálózat irányába, kapacitív csatolással. (Vagy onnan ide, ez már csak jelképes irány, váltakozóáram lévén.) Kapcsolóüzemű tápnál lehet még külön kondenzátor is.
Akkus táplálással a kört megszakítottad, de ez csak ennyi. A tápegység egyébként gondot nem okoz, ha rendben van az erősítő GND-hálózata, illetve árnyékolásai, már amikor kell (utóbbi nem mindig feltétel, jelszint- és impedanciafüggő, hogy mikor szükséges).

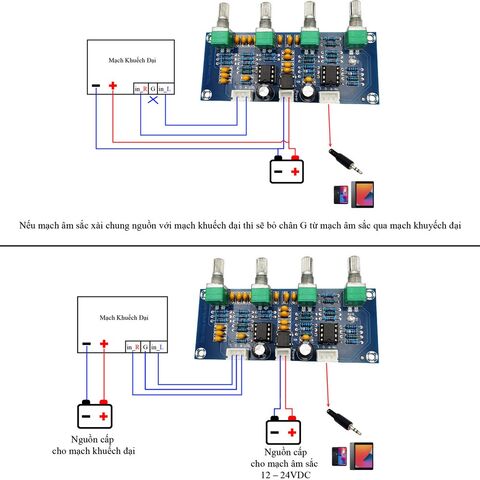

Itt például felül, közös táplálásnál a GND-t megszakítja, hogy ne álljon elő földhurok. Alul viszont szükséges a kapcsolat, mert független a táplálás.
Hangerőpotmétert letekerve is búg?
-
#85454
Dr. Szilikát
őstag
fasd
#85447
Dr. Szilikát
őstag
Az általad leírt búgást nem a környezet okozza, talán a jelút / árnyékolt kábel bekötése nem megfelelő.
Kapcsolóüzemű tápegység zaja más jellegű, vagyis nem búgó, mély hang, hanem magasabb zúgás, ciripelés. Noha lehetséges a primer-szekunder között beépített zavarszűrő kapacitás, ami átvihet némi 50 Hz-et, de az inkább csak nyitott bemenetnél érzékelhető, ha közelítesz hozzá.
-
#85446
Dr. Szilikát
őstag
fasd
#85444
Dr. Szilikát
őstag
Nem a fémházas tápon múlik, több esetben még az sem számítana, hogy a hálózati védővezető át van kötve az szekunder GND-re.
Probléma akkor van, ha egy ilyen földelt erősítő olyan rendszerbe kerül, ahol van egy másik földelt eszköz is (számítógép, TV, set top box, földelt antennakábellel stb.) Ekkor földhurok fog létrejönni, igen kellemetlen zúgásokkal. Létezik persze koax. galvanikus elválasztó is, de például a számítógép tápegysége / fémháza nem választható el a védővezetőtől.
Ezért a házi erősítőknél egyáltalán nem ajánlatos a védővezetős (fémházra kötött) kivitel.
Professzionális erősítőknél pedig kapcsolható ez a funkció és a szakember üzemeltető dönti el, mikor alkalmazza.
#85445 mezis
De az nem akkutöltő, csak egy normál CV tápegység, ami használható akár ilyen célra is. A laptopon belül van a CC / CV töltésszabályzó.
Említettem ezzel kapcsolatban is, egy HP laptoptápnál tapasztaltam, hiába megy földeléses dugóval a konnektorba, de azt csak a bemeneti zavarszűrője használja, egyébként a tápegység maga kettős szigetelésű. (Más esetben a DC-jack negatívjához vezethet, de akkor földhurok alakulhat ki a laptop többi csatlakozóján keresztül, ha olyan körbe kerül.)
-
#85433
Donki Hóte
veterán
fasd
#85428
Sok hasonló kínai végerősítővel volt már tapasztalatom, még akkor sem volt velük gond, ha sima akril műanyag házba raktam őket, ha pedig bádog dobozba rakod, akkor még kevésbé érzékenyek a zavarokra.
Az előerősítőre gyanakszom, az milyen fajta és mennyire szűrt DC tápfeszt kap?
-
#85432
Dr. Szilikát
őstag
fasd
#85425
Dr. Szilikát
őstag
Azokra az eltúlzott árnyékolásokra nincs szükség, nélküle is jónak kellene lenni (ha jól van kialakítva a kábelezés), de így még zárlatot is okozhat. Az előerősítő alatt lehetne egy GND-re kötött felület, akár 1 cm távolságra.
Tápegységet magát lehetne éppen burkolni, noha belül is szokták árnyékolni, de pluszban is lehet rá tenni. Szellőzést nem tudod gátolni ezeknél, legfeljebb arra érdemes vigyázni, hogy hőszigetelő légréteg ne maradjon a fólia alatt.
A többi árnyékolás is természetesen úgy ér valamit, ha testelve van, de biztonságosan kivitelezve.
-
#85420
tordaitibi
veterán
fasd
#85418
-
#85419
Dr. Szilikát
őstag
fasd
#85418
Dr. Szilikát
őstag
Földhurokra utaló bugás, ami létrejöhet, amikor a tápegység hálózati védővezetője a tápon belül össze van kötve a kimeneti DC GND-vel.
Ilyen búgást nem lehet megszüntetni szűrőkkel, a földhurkot kell megszüntetni. Van olyan laptoptápom, aminél a védővezető csak a hálózat felé megy és nem is érintésvédelmi szerepe van (a műanyag tokban), hanem csak a primer hálózati zavarszűrő kapcsolódik hozzá.
Szekunder felé viszont nincs átkötve a védővezető, így földhurok sem jöhet létre abba az irányba. Amelyiknél gyárilag átkötött, azt persze nem szabad átvágni, mert az olyan konstrukció, hogy igényli a védővezetőt.
Az erősítő bemenetét rövidre zárva lehet tesztelni a zajtalanságot. Nyitott bemenetnél természetes, hogy vehet fel zajt. De amikor meghajtja egy jelforrás, annak alacsony kimeneti impedanciája korlátozza a zajbeszűrődést is.
-
#85413
tordaitibi
veterán
fasd
#85412
Furcsa hogy smps tápról brummja van, arról zizegni szokás.
Ha brummos, azt valahonnan összeszedi de hogy honnan z passz mert látom árnyékolsz rendesen, pl. olajoshal doboz
Vagy valami földelési topológiai hiba.

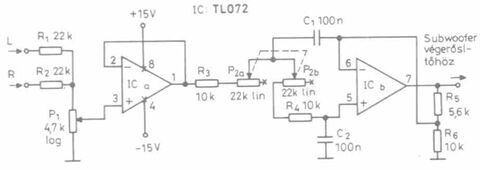

Subszűrőnek nem ajánlok passzív RC hálózatot, a mellékelt aktív aluláteresztőt már több példányben megépítettem és bevált.
Kb. 60-120Hz között változtatható a töréspont.
