Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Lompos48
nagyúr
válasz
HollyBoni
#45612
üzenetére
A potméter középső lábára forrasztott szálat hagy ott, a másikat tedd át a most szabad lábra. Így megfordul az irány.
...ha kb 2/3-ig tekerem a potit onnantól már leáll a ventilátor, szóval van egy nagy halott rész. Mi lehet a gond?
Nem halott, csak ott már nem elég az áram a motor megmozdításához.
-
-
Kernel
nagyúr
válasz
HollyBoni
#45575
üzenetére

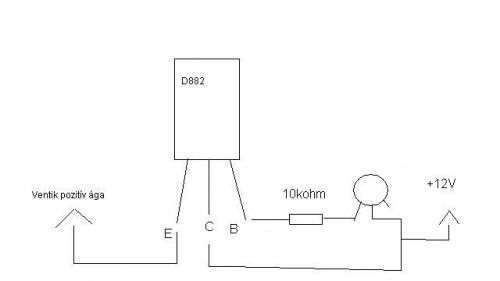

Ennél a fajta szabályzásnál a ventilátor szempontjából mindegy, hogy soros ellenállással / potméterrel vagy soros áteresztő tranzisztorral csökkentem a feszültséget, fűtöm el a különbözetként jelentkező teljesítményt.
A potméternek nem mindegy, hogy ha nem bírja az áramot és hőmérsékletet, akkor idő előtt tönkremegy.
Félvezetős megoldásnál a potméter nem terhelődik, lehet akármilyen apróval is tervezni, helyette a tranzisztor fűt, amit viszont nem nehéz hűtéssel ellátni, szükség esetén.
-
-
Kernel
nagyúr
válasz
HollyBoni
#45559
üzenetére
Kettőt nem kötnék rá, egy is határeset, ilyen kis potméternél. (Hőleadás szempontjából érdekes a méret, azon belül is persze az ellenálláspálya mérete.)
100 ohmos huzalpotmétert használtam egyébként, ami a szokványos ventilátorokhoz megfelelt, de nem garantálható így látatlanban, hogy bármelyikhez. Annak is volt egy kis melegedése.
De érdemes próbálkozni 47 ohmossal is, ha fordulat szempontjából jól szabályoz (jól illeszkedik az adott ventilátorhoz), akkor előnyösebb a minél kisebb értékű potméter. Ennél a fajta megoldásnál legalábbis.
-
Kernel
nagyúr
válasz
HollyBoni
#45556
üzenetére

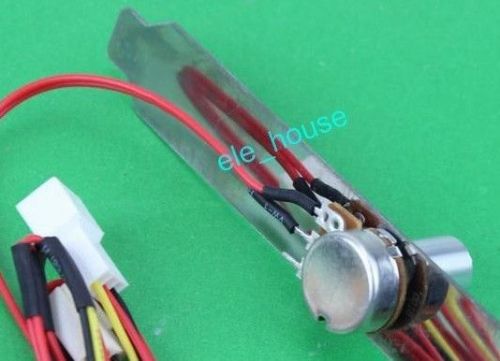

Az ábrákon látszik, hogy elintézi egy sorosan beiktatott potméterrel, ami persze nem meglepő, hiszen magam is alkalmaztam ezt a módszert, csak az valamivel komolyabb huzalpotméter volt.
http://www.ebay.com/itm/321346939422
-
Ribi
nagyúr
válasz
HollyBoni
#45549
üzenetére
Szerintem ha a gyártó oldalát megnézed ott ki van írva hogy 0.2A
Egy ilyennel megoldható viszonylag eccerűen, ez elvileg elbír kettőt. Elosztó lehet még kell hozzá.
Mivel nem PWM-es, ezért csak a piros drótot kell megszakítani még a szabályzó előtt és meg is állt a venti. -
Kernel
nagyúr
válasz
HollyBoni
#45283
üzenetére
100 kΩ értékű potméterrel nem tudod közvetlenül (elektronika nélkül) szabályozni, túl nagy oda.
10 + 4 db nulla = 100 000 Ω
B = logaritmikus karakterisztika (vagyis főleg hangerő-, hangszínszabályzáshoz használatos).Ha a tápegység 5 és 12 V vezetéke közé kötöd a két szélét, akkor pontosan 5 és 12 V között szabályoz (testhez képest), műszerrel mérve. De a gyakorlatban csak a két végállásban fog működni, mert közötte a relatív nagy ellenállás miatt lényegében semmi áramot nem kap a ventilátor.
100 Ω nagyságrendű huzalpotméterrel lehet hatást elérni (ventilátorfüggő), de azt is legjobb csak a 12 V-ra kötni, sorosan a ventilátorral (egyik széle - közepe)
5 és 12 V közé kötni veszélyes is lehet, noha normális esetben, az 5 V nagyáramú üzemi terhelése miatt, egy ilyen kis áramú ventilátor nem képes megemelni az 5V tápot a 12 V irányába, de elég valamilyen zárlat a barkácsolás során, és komolyabb árat is fizethetsz, ezért a kis szakszerűtlen trükközésért.
-
kovy79
őstag
válasz
HollyBoni
#45283
üzenetére
A bekötésed alapján a venti max 7V-ot kap. 5-6V alatt nem is nagyon indulnak el a pc-s ventik, ezért nagyon kicsi a tartomány, amit szabályozni tudsz.
5V helyett gnd-re kösd az egyik lábat ([link] a feliratokat ne vedd figyelembe), de nem lesz hosszú életű a poti.
Egy pár alkatrésszel szebben megoldható, még nyák sem kell hozzá: [link]. -
HollyBoni
veterán
-
#17712
Kean_Sorbo
őstag
HollyBoni
#17708
Kean_Sorbo
őstag
válasz
HollyBoni
#17708
üzenetére
Itt egy PH-s tesztből egy részlet, ha nekem nem hiszel:"Itt futottunk bele az első váratlan eseménybe, mégpedig a Chieftec táp kapcsán. Az egyetlen PCI Express tápcsatlakozóval ellátott GeForce GTS 250 és Radeon HD 4850 hajtásakor is közbeszólt a táp védelme, amikor a VGA ellátásához az erre való hattűs csatlakozót használtuk. Ellenben, amikor átalakítóval négytűs perifériacsatlakozókra kötöttük a VGA-t, akkor minden rendben volt. Minden bizonnyal az egyik 12 voltos részleg 168 wattos (14 A) vagy 180 wattos (15 A) határába futott bele a CPU és GPU közös terhelése, amit az ágak átvariálása (négytűs csatlakozókra) helyrehozott."
Neked meg két ilyen csatlakozó kell ha jól tudom.A teszt:PH teszt
-
#17705
Kean_Sorbo
őstag
HollyBoni
#17703
Kean_Sorbo
őstag
válasz
HollyBoni
#17703
üzenetére
Tényleg nem riasztgatni akarlak, csak egy megfontolandó dolog. Az előző hozzászólásomban ott a link, kérdezd meg mit szólnak ők hozzá. Ott megmondják a tutit.
Szerk: Látom megy az erősködés. Felejtsd el amit írtam. Rakd össze a gépet, használd egészséggel. Felejtsétek el, amit írtam. Elnézést kérek mindenkitől.
-
-
joecontra
addikt
válasz
HollyBoni
#17609
üzenetére
Szerintem arra gondolt, hogy a 7V-ot úgy kéne megoldani, hogy a 12V-os ágba amiről etetni akarod a ventit betenni egy ellenállást, ami kb. 7V-ig gyengíti.
Az ellenállás értékét (hány ohm) pedig a venti teljesítmény adatai alapján kellene kiválasztani (ha jól értem).Üdv,
J -
moha21
veterán
válasz
HollyBoni
#17597
üzenetére
Így tilos bekötni a ventilátort. Illetve nem ajánlott, mert ha zárlatos lesz a ventilátor akkor a táp és vele együtt a többi HW is veszélyben van.
Igen be lehet kötni gyakorlatilag akármilyen kisebb feszültségre az ellenállást, de valóban nem mindegyik ventilátor megy 3 V-ról. Ki kell próbálni előtte.
Ha kell később tudok egy rajzot csinálni.
-
HollyBoni
veterán
válasz
HollyBoni
#17596
üzenetére
Na most kicsit felfogtam. Szóval a venti piros kábelét kéne a táp sárga 12V-os ágára kötni,és oda bekötni egy ellenállást,ezt megcsinálni mindkét szálon? Aztán pedig összeforrasztani a két venti feket kábelét,és azt bekötni a táp egyik fekete kábeléhez,és erre rákötni a kapcsolót?
Ilyen ellenállásokat lehet kapni villanyszerelési boltokban is? Ilyen ellenállással esetleg be lehetne kötni a ventit 3-4V-ra is,vagy ott már el sem indul?
-
moha21
veterán
válasz
HollyBoni
#17589
üzenetére
A 7 V-os megoldás gondolom a 12V-os ág és az 5 V-os ág közötti 7 V potenciálkülönbséget használja ki. Első körben ezt kellene elfelejteni. Például a 12 V-os ágra beraksz egy ellenállást. Utána lehet egy közös föld ág a két ventilátornak és arra kötni azt az egy kétállású kapcsolót. És kész is.
-
moha21
veterán
válasz
HollyBoni
#10856
üzenetére
Váltakozóáramnál a jelalak és a frekvencia is számít ( skin hatás ).
Öngyújtó se ráz pedig van benne pár kilovolt.:> Érezni azért lehet.
(#10865) Lompos48:: Peacmekerrel nem jó dolgozni Pár ezer amper mellett
Amúgy, ha az auto 12V-os aksija nem is ,de egy 24V-os aksi már tud cifra dolgokat csinálni az emberrel.
-
-
zetecR
addikt
válasz
HollyBoni
#10856
üzenetére
Az nem úgy van, hogy az áramerősségtől függ?
De:
"Az érzékelhető áramerősség 0,5-1 mA. Ezt érzetküszöbnek nevezzük. Ekkora áramerősség enyhe bizsergő érzést okoz.Az elengedési áramerősség 10-20 mA. Ekkora áram a végtagizmok görcsös összehúzódását okozza, ezért a balesetet szenvedő nem tudja elengedni a feszültség alatt álló részt. A köznyelvben ezért mondják, hogy „odaragad”. Ez egy erő intenzitású, fájdalmas rángató "rázó" érzés. Szélsőséges esetben az izmok összerándulása olyan intenzív is lehet, hogy csonttörést is okozhat. Ekkora vagy ennél nagyobb áramerősség nem csak a végtagizmok, hanem a szívizmok összehúzódását is előidézheti. Ez azért rendkívül veszélyes, mert a helyes szívműködés az áramütés megszűnte után sem áll helyre.
100 mA vagy ennél nagyobb áram halált okozhat."
-
Lompos48
nagyúr
válasz
HollyBoni
#9367
üzenetére
A #349-380 hozzászólásokban nagyon sok minden elhangzik (le van írva) arról, hogy mivel is eszik ezeket a LED-eket meg előtétellenállásokat. Szerintem onnan megvilágosodhatsz. Annyit tennék hozzá: a LED-ek diódák, árammal és nem feszültséggel működnek. Meg kell nézni az adatlapjukat, hogy optimális árammal működtessük őket. A legortodoxabb feltételek mellett minden LED-hez saját ellenállás kellene (a direkt feszültség - UF - szórása miatt). Ezért készítettek olyanokat is, amibe az ellenállás bele van integrálva, és ezeknek már névleges FESZÜLTSÉGE van. Persze drágábbak. Kérdés az, hány LED-et akarsz táplálni egyszerre. Az én kedvelt megoldásom inkább a nagyobb feszültség használata és több LED sorba kötése. Te esetedben ez jelenthet a 12V-os tápnál akár 5 darabot is egyetlen ellenállással. Használhatók az említett hozzászólások a számításokhoz. Aztán még valami: nem egyforma a piros/sárga/zöld/kék/fehér LED-eken a feszülségesés, sőt ugyanolyan áramnál a fényerejük is különbözik.Szóval az alig 2 láb ellenére sem a legegyszerűbb alkatrészek. Bocs, ha nagyon elnyújtottam.
-
KeNTaGoN
tag
válasz
HollyBoni
#9363
üzenetére
fekmunkahenger? na most epp olyanom sincs feleslegben.
a konzervdoboz mar eletszagubb megoldas, sztem annal maradok. egy erre a celra megfaragott sõcis doboz alja fasza lesz.a fet emlitett tap 5V-os agara, egy 220ohmos ellenallas beiktatasaval nyugodtan rakodhetsz par ledet. ha sok ledet szeretnel rarakni akkor hasznalj kisebb ellenallast, ha 12V-ra akarod kotni a ledeket, akkor meg kb 500ohmot javaslok. ha tul kicsi az ellenallas, akkor a led kieg, ha tul nagy, akkor halvanyan fog vilagitani, de legalabb nem karosodik.
szal csak okosan, es javasolt a nagyobbal kezdeni, aztan menni lefele.
2Ft egy ellenallas, szal nyugodtan vegyel tobbet, hogy tudj kiserletezni
-
CPT.Pirk
Jómunkásember
válasz
HollyBoni
#9357
üzenetére
A linkedre nem jön be semmi.
Forrasztó ón néven keresd, ha van a közelben valami elektrós bolt, bármelyikben kapsz. Az átmérőjét kell csak eldöntened, annak függvényében, hogy mivel mit akarsz forrasztani. 1 mili átmérős úgy kb. mindenre jó.Ebit: tápot már cseréltem korábban, semmi hatása nem volt. Nyakamat rá, hogy az alaplap csinálja. Ettől független már ma is kipróbáltam volna egy másik táppal, de nem jött létre a megbeszélt kölcsönadás...
Venti alatt nem tudom, h. mit értesz, mindössze 2 van a gépben, és böngészés mellett csak az egyik forog, a másik meg fix 3.3V-ről megy. -
_ATi_1
senior tag
válasz
HollyBoni
#7853
üzenetére
Az egymás mellett lévő fekete kábelek közül ki is veheted az egyiket az Y-kábelből.
A megmaradt fekete kábelt elvágod, és a kapcsoló egyik végét az egyikre, a másik végét a másikra forrasztod.
Ha kiveszed az egyik fekete kábelt, figyelj, hogy melyiket veszed ki, mert esetedben nem mind1. A sárga színű kábel mellettit vedd ki.
-
_ATi_1
senior tag
válasz
HollyBoni
#7847
üzenetére
Ja igen, az általad linket tápon szigetelve van a kimeneti kábel is.
Ez esetben azt a megoldást tudnám javasolni, hogy beszerzel egy Y-kábelt, ahol nincsenek egybe szigetelve az ágak, és az átalakítón található fekete kábelt vágod el...
Ha belinkelnéd a véglegesen kiválasztott kapcsolót, úgy, hogy látszódjon a csatlakozója, akkor segítünk, hogy hogy tudod ráforrasztani.
Valószínű, hogy egy sarut kell majd a kábelek végére forrasztani, és ezt egyszerűen rátolni a kapcsolóból kiálló villákra.Szerk: Ne zavarjon be az Y kábel, csak egy egyszerű toldatként fog szerepelni. Azért javasoltam ezt, mert szerintem nem kapható egyszerű Molex-Molex kivitelű kábel.
-
mezis
félisten
válasz
HollyBoni
#7842
üzenetére
Gondolom lesz valami külső tápegysége a HDD-nek, ami a 230 V-ból állítja elő a 12 ill. 5 V-ot. Én a 230-ra tenném a kapcsolót. (Lehet kapni olyan dugvillát, amin már van kapcsoló, akár parázsfénnyel is, vagy kapcsolóval összeépített konnektor aljzatot is lehet kapni.) Az 5 és 12 V-nak egyszerre való kapcsolását nem vállalnám.

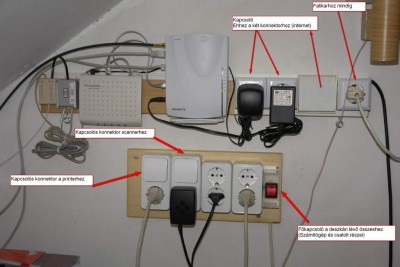

Nálam pl. így néz ki az internet és környéke:
-
mezis
félisten
válasz
HollyBoni
#7837
üzenetére
A HDD-ket csak akkor érdemes ki-be kapcsolgatni, ha nagyon kell takarékoskodni az energiával (akkumulátoros üzemmód). Egyébként akkor lesz a leghosszabb az élettartama, ha folyamatosan pörög. Ez így volt 30 évvel ezelőtt is, és napjainkban is. (Folyamatosan működő szerver gépeinkben vidáman működtek az 1-4 GByte-os HDD-k, amikor már csak 20-40 GByte-osokat lehetett beszerezni.)
-
_ATi_1
senior tag
válasz
HollyBoni
#7831
üzenetére
Szia!
1 vinyót és két ventit szerintem el kell, hogy bírjon. Jó lenne, ha meg tudnád nézni, hogy mennyi áram kell azoknak a ventiknek. A második variációt már nem hiszem, hogy elbírja
Egy HDD 0.9-1A körüli áramot vesz fel maximálisan az 5 és 12V-os ágain külön-külön, ez a táp pedig 2A-t tud leadni áganként.
) - már bocsánat - egy marhaság.
De a táp szerintem kevés lesz. Ha szerencséd van menni fog egy darabig. De biztos ami biztos kérdezd meg
![;]](http://cdn.rios.hu/dl/s/v1.gif)
