Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#100354
Dr. Szilikát
őstag
kisi
#100352
Dr. Szilikát
őstag
A linkedről elindulva, a képkeresőn keresztül vannak infók. Bekötés:
https://www.samj.me.uk/posts/wheel_motors.html
Kötés értelmezése:
Tudni kellene, hány voltos akkuról működött és valami BLDC drivert nézni hozzá.
-
Erwinke
aktív tag
Szarazan probaltuk le eloszor.
Nincs keverve. Mint lathatod csak a rele kapcsol 12v ra. Es az egyik rele kuldi az 5V ot a szamlalora vissza csukaskor. A masik rele meg a 12V ot a led lampanak, h kilottek.
Ma d.u megyunk ugyis ossze rakni akkor lefenykepezem es irok reszletesebb leirast.
Szerinten ugy lesz a leg vilagosabb.Koszi
-
Erwinke
aktív tag
A kijelzonek van sajat taplalasa.
Az az 5V amit oda rajzoltam az a kimeneti jel es amit a signal in - re kell visszavezetni mikor meg kell, h alljon a szamolas.
Szoval a szamlalo 5V ja megvan azzal nem kell foglalkozni.Itt valojaban az a fontos, h magat a szignalokat jol e rajzoltam meg.
Minek mibe kell bele mennie es hova ki.
De mivel Te is ugyan ugy rajzoltad meg igy fasza, mert jol gondoltam.Koszontem a segitseget
Lemennek a munkaim az elkov 1 hetben aztan neki fekszek ennek a forumnak. Mindig is erdekeltek a mokolasok.Kerdes:
Foglalkoztok IC k javitasaval is meg ilyen nyaklapokkal is?
Milyen mikroszkop ajanlott? Lattam, h ilyen 150€ korul mar kamerasak vannak amit monitorra kothetek. Csak jo lenne konkretumot tudni.Mar parszor hoztak olyan melot amihez jo lett volna es meg tobb volna ha ugy van,meg jo volna Iphoneken kijelzo cserekor azt az IC t cserelni ami a kijelzo hitelessegggeert felel meg hasonlok.
Jelenleg ilyen forrasztom van [link]
SMD hez milyen fejet kene rendelnem hozza?
Illetve van egy egesz komoly tapom amin van egy hofuvo is kis fejekkel cint melegiteni. -
#68633
terapeuta007
aktív tag
kisi
#68623
terapeuta007
aktív tag
énis érzem a fail-ra valo 90% esélyt de legalabb elvagyok valamivel.
12mm² kable tekercselesnek jo lehet. szerintem sokkal vastagabb else ferne egyebkent. meg elvileg valakinek AWG 8 as kabellel is sikerult már csak neki 2 mikrotrafoja volt.errol a lágy trafos dologrol meg nem is hallottam ha leragad az elektroda legalabb tudom mivel kell javitani.
betekrem mindket trafot 40v-ra parhuzamba rakom. aztan keresztet vetek meg minden.
azert nem vagyok teljesen retard csak egy kicsit ..nem kotottem volna a trafok primerjét sorba veletlen se.
-
#68620
terapeuta007
aktív tag
kisi
#68619
terapeuta007
aktív tag
azert ennyire nem ragaszkodom csinald magadnak modhoz. inkabb a legolcsobban szertnem kihozni.
van kábel itthon meg szerezni is tudok ingyen. na most trafoepiteshez sziliciumos acélt azt megszerezni nem olcso.a trafo egyebkent mukodik. 25 12 40 110 voltokat merek rajta amiket kell egyebkent is csak a primernek kell egeszsegesnek lenni testzarlat sincs.csak az egyeniranyitas szart be teljesen. a vasmag tenyleg necces hogy eleg lesz. de a primer vezeteke vastagabb a mikrotrafoénál is.
betekerem a mikrotrafot meg eztis 20v-ra aztan sorbakotom azt hátha lesz valami ha nem lesz siker akkor lehajitom a trafokat a pincebe hátha kesobb kell erosito tápnak.
-
#68616
terapeuta007
aktív tag
kisi
#68609
terapeuta007
aktív tag
milenne ha a szekundereket letekernem es vastag kábellel 1db 12v os szekundert csinalnek? ennek a primerje elég combos lehet ehhez?
es van ezenkivul egy mikrotrafom ami már bevan tekerve 12v ra vastagkábellel.
ha ezeket sorbakotom talán lehet valami.
jelenleg nincs semmi hasznomra az az egesz tápegyseg igy ezert szeretnek belole valami hegeszto szeruseget csinalni.
láttam youtubeon hogy 2 mikrotrafoval már lehetseges hegeszteni. -
carl18
addikt
Oké köszönöm a részletes választ de nem igazán akar ez összejönni, már lassan túl rövid ez a szalag kábel:
Megszámoltam hány szálas 12, és felnéztem Ebayre. 12 szálas ilyen kis szalagkábelt lehet kapni 300 ft-ért ingyen szállítással. Lehet inkább onnan kéne venni egyet és majd úgy kicserélem, mint sem ezzel pocsékoljam az időt.Ha a szalag kábelt kicserélem utána biztos elmegy még egy pár évet
Ameddig valami tönkre nem megy benne.Sajnos itt Abádszalókon nem igazán van szerviz, és nem tudom foglalkoznának-e vele De mivel nem ér sokat a hangszóró amúgy se akarok nagy összeget rákölteni a javítására. 12E forint volt, szóval a 300 ft-os szalagkábelt ha megveszem remélhetőleg sikerül azzal fixálni a gondot.
-
#68588
tordaitibi
veterán
kisi
#68587
Nem kell lecinezni szerintem. Én a monitorom ledmeghajtó fóliát javítottam így, és egy irattaró vékony műanyag dossziéból vágtam vastagítót, ennek majdnem 1 éve és még jó. Nagyon könnyen eltűnik az egész hordozó a pákával melegítés htására. Nekem könnyű volt kísérletezni mert a bekötés kb. 17 centi hosszú és bőven vagdoshattam még így is elég hosszú. De melegíteni, esetleg minden rutin nélkül nem ajánlom.
Kolléga inkább az alap panelon a csatlakozót támadja meg egy vékony pákával és vezetékkel, egy miniatűr nyomógombot talán be tud a házba applikálni.
-
#90088192
törölt tag
MIMS(Mineral Insulated Metal Sheeted) neven fut, tűzálló általában liftaknákban használják, meg mindenhol ahol szükséges a tűzállóság.
A külső borítás, elláthatja a földelő vezetek(PE) szerepet, de kötelező a földelő hálózatra csatlakoztatni attól függetlenül hogy az adott áramkorhoz tartozik-e külön földelő vezetek vagy sem.
A porbél töltetnek száraznak kell lenni mint a puskapor különben a szigetelési ellenállás értéke leesik.Egyébként 0.6kV-ra méretezett 100C üzemi hőmérséklet mellett 21A a terhelhetősége(AS3008.1.1:2017)
-
darvinya
titán
Amit linkeltem dobozos táp azok Ranpo-sak, amik azok, ami rá van írva. [link]
Nem valami kínai NoName cucc.(#66697) hcl
Kábel dugót és eszköz aljzatot írtam, mert mindkettő bekormolódik.
Abban igaza van fórumtársnak, hogy adatlábakon kell lenni kommunikációnak.
QC-s töltökön nem csak ellenállás különbség mérhető test és adatlábakon, hanem rendes kommunikáció folyik táp IC-vel. -
mufi
senior tag
Szia,
köszönöm a gyors választ! Nézegettem itthon az átalakítokat mint amilyet ajánlották de azok a hálózati feszültséget nem alakítják át. Azzal nem lesz gond? Esetleg, ha nem túl nagy kérés, árgép.hu oldalon keresnél nekem valami "hülyebiztos" átalakítót? Hála és köszönet a segítségedért!
-
#66245
terapeuta007
aktív tag
kisi
#66244
terapeuta007
aktív tag
Hát a szekunder csak melegedni tud ha baj van.
A primer meg letud égni meg esetleg átvezet a trafotestbe meg a szekunderbe szoval a 220as resze veszelyes ha nem figyelem a szekundert hogy ha meleg akkor pihentetni kell és kész. Orök élet meg 2 nap
csak azok a csavarok nem jok oda elektrodanak. Mert mar elolvadt mindket csavar 3/4 resze.
Majd szerzek tiszta rez rudat oda.
Rez elektrodaval lehet hegesztene még az 1es lemezt isÉs van 1 ponthegesztom. Amit alig fogok/kell hasznalnom csak ugy van.
Én jobban félnék attol a faégetotol mint a takolmanyomtol.
Eredeti szekundernek 1-2ezer voltja sokkal veszelyesebb mint 230.Amugy 230 anyira nem halalos. Csak nem kell 2 kézzel kapaszkodni abba amibe van
Sziven ne menjen keresztul meg ne markoljuk meg.
Mondjuk mondani könnyű. -
#65508
tordaitibi
veterán
kisi
#65498
A stab.ic KIMENETÉRE semmiképp ne köss semmiféle tápot, az ilyenkor azonnal elhalálozik. A mezei 78xx 79xx sorozat tutira.
Lompos48,
"És ha már NE, miért is nyelte el a Signetics-et a Philips Semiconductors (most NXP)?"
Erre nem tudom a választ, használom a termékeket, nem a gyártók harcát nézem. -
Lompos48
nagyúr
Korábban ment itt a szőrszálhasogatás az alkatrészek zajával kapcsolatosan, Volna 2 megjegyzésem a kapcsoláshoz:
1. A stabilizáror IC-knél nincsenek feltüntetve a (szerintem kötelező) hidegítő kerámiakondenzátorok (általában direkt a lábakra forrasztva 100nF körüliek). Hiányuk esetleges gerjedést okozhat.
2. Nem figyel senki arra, hogy a 7815, 7915 és hasonlóak is zajforrást jelenthetnek. -
#65482
gyenesmartin
őstag
kisi
#65456
gyenesmartin
őstag
De, hogy valaki válaszoljon is a kérdésedre. Tranzisztorból én elsődlegesen on-semit vagy philipset vennék. Utána st-t, műveleti erősítőből meg van millió féle, kinek melyik tetszik. Nekem a texas gyártású LME49860. Az OPA-k (pl OPA2134) kevésbé érzékenyek a rádióra így talán kisebb zajúak is. 5532-es icből a japán NJM5532-es a legjobb, kivéve ha találsz signeticset.
-
darvinya
titán
Miből gondolod, hogy hamis alkatrészek vannak benne.
Zaj inkább táptól függ, nem bennelévő alkatrészektől.
Hamis inkább ellenállások, kondik szoktak lenni, ami ±20%-os eltérésüek, ami önmagában nem baj, csak adott rendszer nem jól tűri és halk lesz, vagy rosszabb esetben pattogó hang jön ki.(#65457) Attix70
Tényleg megéri csoda műszerre beruházni, ami végén ugyanúgy nem ad megfelelő értéket?
-
didyman
őstag
Lehet ezzel dolgozni, de tényleg csak kicsi alkatrészeket, SMD dolgokat. A hasonló Ersa az persze sokoldalúbb, de nem is annyi az ára, mint ennek. A nagyobb dolgokhoz tekerd feljebb, nem tudsz vele többet tenni.
A tranzisztorok gyönyörűek.
Elképesztő, hogy a felirat mennyire finom, nem vagyunk messze attól, hogy teljesen hibátlan másolatok legyenek, amiket én sem tudok megkülönböztetni. Nemrég volt egy pár Toshiba ős-félvezető. Hibátlan rajzolat, egyező szín. Úgy buktak le, hogy megfelelő ráeső fényben feltűnt a tok tetején a csiszolás nyoma. Nemrég vettem STK1080II IC-ket, a képen eredetik voltak, nagyon olcsóért. Kiderült róluk, hogy eredeti és jó (bontott) 0080-ak. Átszitázta a kínai, nem zavarta az sem, hogy a 1080II-nek két lábbal több van. -
darvinya
titán
Forrasztó fej mérete is számít a hőmérséklet átvitelében.
Tehát 2mm huzalos diódához min. 1.5mm hegyű forrasztó fej való, hogy 300-320°C-on pillanatok alatt forrasszon.
Gyantás cin is ajánlott, mert mostanában enélküli cinek valójában bádog cinek, amik nem igazán jó vezető. -
didyman
őstag
Igen, az elég lesz. A vonalvezetés valóban kicsit fura. A betáp feszültségkétszerezővel állítja elő a +/- ágakat. Ez nem olyan nagy baj, csak jóval erősebb pufferelést kíván, és a brumm nem 100, hanem 50 Hz-es. A vonalvezetés itt nem annyira rossz, a hangszóró-védelem áramköre mellett halad el, az érzéketlen erre, ráadásul a kapcsolóról visszafelé tartó csíkban ugyanakkora, de ellentétes irányú zaj termelődik, ha elég közel mennek, kioltják egymásét. A bemenet furcsább, egy vastag föld fólia visz el az egyik oldal nagy áramú része mellett, és valahol a közelében a nagy impedanciával lezárt bemenetek is hosszan ott futnak. Ez tényleg nem jó megoldás, de nem látom a panel másik oldalát. A tápellátás mellett vezetni sem szerencsés, de a végfokhoz közeli bemenet kifejezetten kerülendő dolog végfokban. A végtranzisztorok érdekesek még. Olyan, mintha Philipsek akarnának lenni. Azok keresett cikkek a BD139-140 között, jelentősen jobb tulajdonságokkal bírnak, mint a későbbi gyártású, ST vagy Onsemi termékek. A tokon a "PH" rövidítés lehet, hogy Philips akar lenni. Csakhogy, a Fülöp korabeli (1995-2001) tranzisztorainak szürke a tokja és fekete a felirata.
-
didyman
őstag
Akkor nem a panelen lévő stabilizátorokat és egyenirányítáűst-pufferelést használod?
A 24 V sok. A 7815-ök maximum bemeneti feszültsége 35 V, 24VAC trafóval ezt vészesen megközelíted, ráadásul feleslegesen fűt is szerencsétlen. 15 V-os trafó bőven elegendő. Ebből az egyenirányított feszültség kb. 20 V lesz, a minimum maradékfeszültség pedig 2 V, így marad egy kellemes 3 V a tűrésnek, a melegedés meg minimális lehet. 300 mW leadott teljesítmény, ha ez AB osztályú végfok, akkor kb. 2-3 W be kell takarja a két végfok igényét. A stabilizátorokon további kb. 1 W veszik el ilyenkor, tehát egy 5 W-os trafó már kényelmesen ki tudja szolgálni. -
Kernel
nagyúr
Ezek nem olyan lábak, mint a nem használt logikai kapuk stb. Vagy üresen kell hagyni, vagy pedig az előírt céljára felhasználni.
Egyéb fix bekötésekkel zárlatot, ellenálláson keresztül pedig nemkívánatos hatásokat lehet csak elérni. Eltekintve persze az adatlapon megadott lehetőségektől.
-
Kernel
nagyúr
Nem tudom, mit szeretnél még hozzátenni, azok a lábak az eredeti kapcsolásban sincsenek bekötve, ezért nem kell kötni sehová, konkrétan ezeket nem is szabad.
DC-balanszírozás az adott kapcsolásnál szükségtelen / felesleges, magasfrekvenciás kompenzáció pedig nincs oda betervezve. Nem is kell, hacsak nem kezdene esetleg gerjedni, de megfelelő kialakítással ez valószínűleg elkerülhető.
-
qdak
addikt
hello
na arra nem is gondoltam, h ragasztót toljak a zsugor cső aláKernel, igen bit fej
de még a hivatalos neve mindig nem jutott eszembe, megkerestem ez kell:
"Háromágú kereszthornyú"
utolsó elötti bitfej.mezis, az komoly
na áttnézek haverhoz, ha van ilyen bitje, szétszedem, behuzom rendesen a hejére, ha nem akk megprobálom vmeik megoldás
-
Kernel
nagyúr
üresjárati feszültsége 2x19 volt, illetve 1x15 volt, terheletlenül.
Ez ugyebár nem értelmezhető, egyébként a 2x17 V-os trafó is elég lehet.
Izzólámpákkal lehetne terhelni, pl. sorosan kötött 12V autóizzókkal, de a kívánt terhelőáramot nehéz összehozni. Profi műterhelésekkel, nagyteljesítményű ellenállásokkal pedig még a rutinosabb barkácsolók sincsenek általában felszerelkezve.
-
Kernel
nagyúr
Nem +/-, hanem 2x19 V AC a trafó szekundere.
19x gyök2 vagyis 26,8 V csúcsra töltődne a puffer, de ebből lejön egy diódányi feszültségesés (itt nem kettővel kell számolni, az a teljes Graetz-hídra vonatkozna), kb. 26 V lenne az üresjárási feszültség, de ezt már a nyugalmi áram is lehúzhatja 24-re.
Vagyis adott kb. 2x 24 V, ami terhelés közben tovább esik, de a stabilizátor még kellő tartalékkal elő tud állítani belőle 2x 15 V-ot, már amennyiben a trafó teljesítménye is az adott célra elegendő.
-
atesss
addikt
Csak az AVR-es részre reagálnék:
Ha analóg feszültség szinttel akarod vezérelni a bementet, ahhoz nincs megfelelő eszköz az Atmegákban gyárilag. Ugyanis ehhez DAC kellene.
Úgyhogy külső DAC-ot kell használnod, esetleg F/U átalakítót, vagy valamilyen kapcsolás mindenképp kell, hogy analóg kimenetet kapjál.Léteznek I2C-n keresztül vezérelhető DAC-ok is, pl: [link] . Első kérdés hogy le tudod-e programozni ? De mivel I2C könyvtárak léteznek, elvileg nem lehet olyan nehéz, de konkrét tapasztalatom nekem sincs még (én is neki akarok állni már egy ideje ennek, de eddig nem volt időm).
Illetve ennek a beszerzése is problémás (egyrészt időben is; de árban is, mert itt nincs "Free Shipping", mint pl. Ebay-ről). Itthon is lehet kapni hasonlókat, de kb. 3x áron. Vagy veszel egy IC-t (Microchip -> ChipCAD-nál), és megépíted próbanyákon. -
Peter789
senior tag

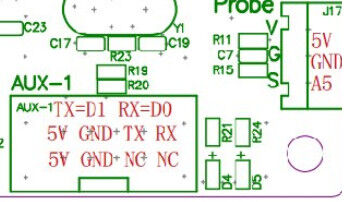

Köszi a felajánlást, de ha pont ez a fajta akkor sajnos a második oldalon azt írja hogy a HVP részt leszedte a tervről...
Sajnos ez a párhuzamos portos átok sem akar működni
A furcsa az, hogy digit analizálóra kötve az LPT lábakat az 1-es STB# láb soha nem mozdul el az 5V-ról, az MCLR-t meg se próbálja felhúzni! Próbáltam BIOS-ban "Normal", "Bi-Directional" és "ECP+EPP"-re állítva is, semmi változás. Az alaplap egy asrock G41MH-GE, az os pedig win98.A többi bit kolbászol fel le, látszólag próbálkozik, de az 1-es láb akkor sem mozdul semerre. Lehet megpróbálom egy XP + GIVEIO-val is
-
kjani18
őstag
A vékony tekercs nagyfeszt állít elő. ami az OPC(fényhenger) ill. az átvivő egység statikus töltéséhez kell.
Az alakítja ki a képet, ill. az vonzza a papírra át a festékport.
Az ellenállással "rövidre zárt" tekercs a statikus töltés semlegesítéséhez kell a következő példány előtt.
Na használd a trafót, ha csak nem vágod le a nagyfesz tekercset! -
-
Batman2
őstag
Igen, a kapcsolás rendben van, csak PNP tranzisztort használ, Te pedig
NPNtranzisztort rajzoltál oda, azzalnemfog működni !Én megépítettem ezt a kapcsolást, LM317-es fesz. stabbal és BD250-es tranyóval, nagyon jó !
Akár 10A-t is simán lead ás alig több, mint 0,1V a fesz. esés !
Csak nagy borda kell rá !Üdv.
-
kjani18
őstag
Csak egy IC kell, a gyári alapkapcsolások hálózati bemenetre vannak, a trafó néhány menetes,kisebb kondik,nem kell külön stabilizátor, csak szűrés, a kimenő feszt kell 2 gyors diódával szétszedni + és - ra. Van ott néhány kapcsolás( a 20. oldaltól),válogass kedvedre.Lehet, hogy megfelelne egy PC táp trafója..de ezt bízzuk a jobban hozzáértőkre.
-
Lompos48
nagyúr
Egyenirányítás után kössem a 12volt 0-át a +-15 0-hoz?
Természetesen IGEN.
Tehát 1 ohm, 3 watt elég lenne?
Igen. Nem árt. Lehet sok.
...a 10 ohmos ellenállás teljesítménye mindegy? ide elég egy 0,25w-os fémréteg?
Ha a tranzisztor átvesz az áramból - mondjuk - 2.5A-t, és feltételezzük, hogy a tranzisztornak egy kisebb erősítésű példányát fogtad ki (hFE=20), akkor a bázisárama Ib=Ic/hFE=125 mA. Ha minden igaz, valami 156mW körül lehet. Tehát negyed/félwattos megfelel.
@PHM: meg a tranzisztor bázisárama.
-
Lompos48
nagyúr
Így már majdnem jó. A C5, C6 kondikat én a bemenetre tenném. mostani helyükön csak az ICknek szűrnek. Az ellenállásértékek jók így. A kerámiakondikat gyakorlatilag ajánlatos közvetlen az ICk lábai közé forrasztani (mindháromra). Az 1 ohmos ellenállások teljesítménye attól függ, hogy mekkora áramot akarsz kipaszírozni a tápokból: P=R*I^2.
-
PHM
addikt
Néhány. észrevétel:
- A 78/79xx stabilizátorok bemenetét és kimenetét is illik hidegíteni
1-1 100 nF-os kerámia kondival, minél közelebb az IC lábaihoz.
- A stabilizátorok kimenetére én nem tennék elkókat,
azok inkább a bemeti oldalon hasznosak.
A kimenetekre legfeljebb pár uF-nyi tantál, illetve fólia kondit raknék.
- A 2N3055-MJ2955 páros helyett nagyobb áramerősítésű példányokat
lenne érdemes alkalmazni. (Fejből nem tudom biztosan, de emlékeim
szerint ide például a BD249/250 páros jobb lenne.)
- R3 és R4 például 0,68...0,75 ohm 1W-os lehet.
- R1 és R2 funkcióját nem igazán értem. -
Lompos48
nagyúr
Nem jó!
A tranzisztorok bázisa, nincs mit keressen a bemeneteken. Az az én első változatom. Ott a tranzisztor emitterkövetőként működik.A két alapkapcsolás:
és
Az utóbbi az izgalmasabb szerintem, az áram monitorizálása az, ami érdekes.
Figyelj nagyon! A pozitív regulátornál itt PNP, értelemszeráe a negatívnál NPN tranzisztor van.
-
priti
addikt
Köszönöm a tippet. Igazából van otthon pár bordám meg nyákfúró készlet ami talán átviszi az alut, így rá tudok majd mókolni valami sünit, ha másképpen nem megy. Az a gondom, hogy nem tudom előre mekkora fesznél hallgat majd el, így nem tudok disszipálásra számolni, de bízom benne hogy annyira nem fűt majd, hogy kinyírja magát ilyen áramfelvétel mellett. Nyák nélkül szeretném összepöttyözni a lábakat zsugorcsővel szigetelve, majd az egészet körbeszigszalagozva bevágni a gépházva valahová, csak a borda miatt ez nem jó, mert annak szellőzni kell, így ma megpróbálom először 5V-on, hátha emel úgy is 55cm magasságot úgy, hogy a levegőt is kinyomja a rendszerből, hogy az egész ne kelljen, mert túl nagy a borda miatt.
-
didyman
őstag
Olybá tűnik, hogy a triak lábai között lepte meg az ionvihar, azt ott ki kell pucolni és minél nagyobb távot tartva javítani, hogy ne tudjon átütni máskor, nem is értem, hogy ennyire közel miért vezették azokat a sávokat, a 2 mm-t tartani szokás ilyen helyen.. Elég meleg volt ott a környéken, az opto gyanús, hogy szintén jobblétre szenderült.
Biztosító: A diódákból kiindulva nem hiszem, hogy 1A-nél nagyobb lehetett ott. A párnára csak van írva teljesítményfelvétel: Az abból számolt áram kb. 70%-a a szükséges biztosítónak. -
#29915
vodkaboy22
addikt
kisi
#29914
vodkaboy22
addikt
Nem egy bonyolult dolog első látásra hasonló tápot én is javítottam már. A kiégett vezető sávnak valami vastag (4-5A-res dióda láb) drot megfelelő hajlítgatásával áthidalható. A legtöbb könyen beszerezhető félvezetőt kicserélném és a nagyobb teljesítményű ellenállásokat is.Nem lehetetlen a dolog
-
zka67
őstag
Nincs mit, szívesen. Azért hozzátennék néhány dolgot:
Az opto ledjét meg is kell hajtani, és nem szerencsés dolog 20-20mA-rrel hajtani a vezérlő kimeneteit. A mosfet-es megoldásnál nincs szükség az opto tranzisztorának annyi fényre, hiszen minimális áram folyik át rajta, szóval én nem tennék oda 470 ohmnál kisebb ellenállást.
A tranzisztoros megoldást el kell felejteni, mert mint írtam, szét fogják fűteni az agyukat. Egyszerűen nem tudod kinyitni annyira, hogy 1A-nél ne essen rajta 7-8 tized volt. A fet pedig kinyitva ellenálláskén viselkedik, amit ajánlottam, az kinyitva 0.048 ohm, erre néhány amperig hűtőborda sem kell.
A fetnek legalább 2V feszültség kell a gate és a source közé. Az alsó 100k-s ellenállás helyett használhatsz 1M-t is, akkor le tudsz menni 5V alá is a táppal, bár szerintem nem ez a célod.
Úgy látom, te félsz a mosfettől, pedig nem harap, hidd el nekem. Nagyon jó találmány
Természetesen használhatsz más típust is, csak arra figyelj, hogy N csatornás legyen és az ellenállása minél kisebb legyen. Meg persze a többi dolognak is feleljen meg, D-S feszültség, áram, teljesítmény.
-
Lompos48
nagyúr
- OK1 katódját nem a testre, hanem az Arduiono kimenetére kell kötni az anódját pedig a tényleges 5V-ra.
- D1 nem kell, mert csak "ellop egy VF-nyit a feszültségból, ami a T1-et vezérli.
- Én a LEDeket a T1 kollektorába kötném. Akkor eltűnik az R2 is. Az R1 pedik az OK kollektorába és a T1 bázisába lenne kötve. Az R1-et úgy számolod ki, hogy kisebb legyen mint az az érték amit a LEDek által kért áram (tulképp a T1 kollektorárama) és a T1a (minimális) áramerősítése hányada eredményezne.Erre példa: ha a LEDek 1A-t kérnek és a T1-nek a hFE paramétere mondjuk 100, akkor hFE=Ic/Ib képletből az Ib 1mA lesz. Ennek a biztosításához (12V-Vbe)/R1=(12-0,7)/R1=Ib, tehát R1=11.3k kell. Ahhoz, hogy a tranzisztor teljesen leüljön (telítésbe menjen) 1mA-nél több kell a bázisba, tehát erre egy 10k-s ellenállás tökéletes.
- R1 értéke: az OK LEDje 20mA-re van meghatározva, amikor a VF az 1.2V, innen az R1=(12-1.2)/0.02 = 504 ohm, standard értéknek 510 ohmot választhatsz.
- TIP122 csak akkor kell, ha egy olyan gyűrű ampereket igényel (simán viszi az 5A-t). Ha ennél maradsz, akkor a hFEmin paraméternél az érték 1000, tehát az Ib 100uA lesz a számításban.Gondold végig ezekkel a módosításokkal hogy fordulnak a logikai szintek és ha az eredmény egy fordított logika, akkor az Arduino-t úgy kell programozni.
-
Lompos48
nagyúr
De biztos, hogy ellenállások, Bc, tranzisztorok, és más kezdőknek való dolgok forrasztgatásához ideális a lapos, hajlított hegy?
Ezekhez megfelel, tanulóeszköznek is jó. ICk esetén legfennebb a klasszikus DIL tokozásúakkal (2.54mm a lábak között) lehet ilyenekkel boldogolni, apróbb alkatrészekhez már finom szerszámok kellenek.
A furcsa az, hogy digit analizálóra kötve az LPT lábakat az 1-es STB# láb soha nem mozdul el az 5V-ról, az MCLR-t meg se próbálja felhúzni! Próbáltam BIOS-ban "Normal", "Bi-Directional" és "ECP+EPP"-re állítva is, semmi változás. Az alaplap egy asrock G41MH-GE, az os pedig win98.A többi bit kolbászol fel le, látszólag próbálkozik, de az 1-es láb akkor sem mozdul semerre. Lehet megpróbálom egy XP + GIVEIO-val is
Új hozzászólás Aktív témák
Hirdetés
ekkold- Telekom otthoni szolgáltatások (TV, internet, telefon)
- Folyószámla, bankszámla, bankváltás, külföldi kártyahasználat
- gban: Ingyen kellene, de tegnapra
- Tőzsde és gazdaság
- D1Rect: Nagy "hülyétkapokazapróktól" topik
- iPhone topik
- Milyen házat vegyek?
- Proxmox VE
- sziku69: Szólánc.
- Luck Dragon: Asszociációs játék. :)
- További aktív témák...
- Konzol felvásárlás!! Xbox Series S, Xbox Serries X
- Bomba ár! Dell Inspiron 15 3511 - i5-11GEN I 8GB I 256SSD I HDMI I 15,6" FHD I Cam I W11 I Gari
- Csere-Beszámítás! Olcsó RTX Gamer Laptop játékra! I5 11400H / RTX 3050Ti / 16GB DDR4 / 512GB SSD
- BESZÁMÍTÁS! 2TB Samsung 980 PRO NVMe SSD meghajtó garanciával hibátlan működéssel
- BESZÁMÍTÁS!Gigabyte B650M R7 7800X3D 64GB DDR5 1TB SSD RTX 3080Ti 12GB Corsair 4000D Airflow TG 750W
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
