Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#93668
Aryes
nagyúr
tordaitibi
#93667
válasz
tordaitibi
#93667
üzenetére
kvarcoszcillátorral órákat szívtam
Ez mennyire költői
-
#93662
hcl
titán
tordaitibi
#93660
válasz
tordaitibi
#93660
üzenetére
@tordaitibi : @Dr. Szilikát : A teszt : Bedugom a tápot a gépbe. Világít, jelzi hogy van fesz.
Gép bekapcs. Megy.
Akku kivesz. Gép off
Tehát akkuról ment valójában.
És közben asszem jól emlékszem, hogy megvolt a 20V a kimeneten -
#93655
VIPowER
őstag
tordaitibi
#93653
VIPowER
őstag
válasz
tordaitibi
#93653
üzenetére
Csak láttam a képed, és bedobtam hozzá egy poénos videót. Ennyi.
-
#93654
Aryes
nagyúr
tordaitibi
#93653
válasz
tordaitibi
#93653
üzenetére
És a kezed se lesz már szőrösebb
-
#93648
VIPowER
őstag
tordaitibi
#93639
VIPowER
őstag
válasz
tordaitibi
#93639
üzenetére
-
#93646
ekkold
Topikgazda
tordaitibi
#93635
ekkold
Topikgazda
válasz
tordaitibi
#93635
üzenetére
A Texas TPA3116-ból, 24V táppal, 4Ω terhelés esetén simán kijön 2x 50W, méghozzá 0,1% alatti torzítással. Adatlapból idézve:
-
#93644
setup
tag
tordaitibi
#93642
setup
tag
válasz
tordaitibi
#93642
üzenetére
Szerintem PHM-nek igaza van. Általában az szokott lenni, hogy gyenge az aljzat. A lengődugós vezetéket nem húzzák ki a HDD/SSD házból, hanem azzal együtt dobják a táskába. A lengődugó bedugva egy erőkar, ami a táskában feszíti a HDD/SSD ház aljzatát.
Az aljzat lába nem megy át a nyákon, mivel felületszerelt és így az egyik forrszemet előbb-utóbb legyőzi az, ahogy a táska fala nyomja a lengődugót. Nem az van, hogy elkopik. Onnan a hiba, hogy nem húzod ki.
Amit a másik végén tűvel tudsz piszkálni az USB3 lengődugóban az csak a +4 pin. Ha abból az egyik nem érintkezik a másik 4 pinnel még ugyanúgy felismeri a gép, csak USB2-nek fogja látni és alacsonyabb lesz a sávszél.
Szóval nem kizárt, hogy kontaktos lesz az már neked máshol is, ha néha már fel sem ismeri. Ha a kábelcsere segít inkább szokj át arra, hogy kihúzod a házból is a vezetéket, mielőtt tatyóba dobod. -
#93643
Barret001
addikt
tordaitibi
#93642
Barret001
addikt
válasz
tordaitibi
#93642
üzenetére
Én is erre a megoldásra gondoltam,az aljzat "rugós".
-
#93640
rednifegnar
senior tag
tordaitibi
#93639
rednifegnar
senior tag
válasz
tordaitibi
#93639
üzenetére
hat amennyire a kepen latom, ez nem egy: usb 3 micro b - usb 3 kanoc? mert akkor azt tudol venni.
https://www.digikey.hu/hu/products/detail/ftdi-future-technology-devices-international-ltd/USB3-0-A-MICRO-B-CBL/7792616 -
#93636
setup
tag
tordaitibi
#93635
setup
tag
válasz
tordaitibi
#93635
üzenetére
Nem tervezek hangszóróvédelmet, szóval lehet, hogy inkább egy 16V-os töltőt használok fel. Szerencsére van olyan is, meg 20V-os is. Nekem elég 15-20W is bőven, nem is baj, ha ahhoz van közelebb és nem a 30-hoz. Ebben a vacakban egy olyan 6,5"-os (16cm-es) hangszóró van, ami nem sima mély, inkább egy olyan "szélessávú" amin akkora a mágnes, mint egy mélyen. Nem elég a mérete, ráadásul angol is, szóval gazdasági totálkár, ha megég a tekercse és külön kell megvenni. Ez a 30W-os D panel a 65W-os töltővel remélem tartós lesz. Egy ram sünit ne nyomjak erre az amp chipre? Valami régi VGA hűtőről maradt. Nyomok a közepére egy kis hővezető pasztát meg a süni szélére pillanatot, aztán putty. Ott marad. Hülyeség? Tuti elmegy ez passzívban? Örök élet?
-
#93631
setup
tag
tordaitibi
#93630
setup
tag
válasz
tordaitibi
#93630
üzenetére
Elég beszarásos, hogy ez a felületszerelt kis vacak 60W és csak 400Ft-al drágább, mint maga a TDA2040 önmagában. Bár az utóbbi AB osztály, ha jól emlékszem, ami azért a szép hangúak között tud lenni. Ezekről a mostani "D" osztályú cuccokról elég fogalmatlan vagyok, hogy hangminőségben hová kell ezeket tenni, mert régen inkább vacak volt.
De valami döbbenet, hogy hol tartanak már ezekkel. Ezernégyért vicc pénz, hát lehet tényleg a belső oldalfalára feltekerek egy ilyet aztán csókolom. Inkább az legyen a problémám, hogy a hangszórót kilövi e. -
#93627
setup
tag
tordaitibi
#93625
setup
tag
válasz
tordaitibi
#93625
üzenetére
Van nekem dobozban pár megtört vezetékű 20V/65W noti töltő, semmibe nem tartana adni neki DC-t meg valami filléres készre szerelt mono amp panelt. Hely lenne a tápnak.
Át is futott az agyamon, csak egy panelen van az előfok meg a végfok és a potik is ebbe a panelbe vannak ültetve.
Munkás, mert a mély-magas sem a szokásos, mert a kereszt frekik sem ott vannak. Itt a 2kHz már magas, mert basszusgitárhoz szánt gyakorló, emiatt is soványka nagyon a 8W.
Valami miatt ez a TDA2030 csak 8W a saját adatlapja szerint 11V-on, a 2040 meg 10W felett ugyanezen a feszen. Nem mondom, hogy értem miért.
Nekem is fura, de azért az 20%. Egy ezrest és egy forrasztást megér nekem.
Egyébként hogy a tápfesz felől is korlátos a kimeneti teljesítmény az vitán felül áll. Nyilvánvaló, hogy emelni kéne, de nem hiszem, hogy fogom vagy ha mégis, akkor is inkább a 2040 legyen benne.
Van pár betojt kismagnó is a pincében, de azokban anno megnéztem +/-16V a trafó. Még esetleg egy 12V-t betennék a gyári 11 helyére csak úgy, minden mást változatlanul hagyva, de az nincs közte, csak 16V-os. -
#93626
troll81
addikt
tordaitibi
#93624
troll81
addikt
válasz
tordaitibi
#93624
üzenetére
Szia gugliztam, utána kérdeztem.
Igen próbapad lenne
Dobok fel képet a belerol ez a nagyobb erősítőket taplalna meg egy kisebbet is veszek a próba falra annak az ellátásra. -
#93588
troll81
addikt
tordaitibi
#93587
troll81
addikt
válasz
tordaitibi
#93587
üzenetére
Viccescsengo nincs meg?
Néha jól jönne pedig... -
#93583
ekkold
Topikgazda
tordaitibi
#93577
ekkold
Topikgazda
válasz
tordaitibi
#93577
üzenetére
700W teljesítmény az majdnem 30A-t jelentene a 24V-os betápról. Mivel 100%-nál alacsonyabb hatásfoka van a szerkezetnek, ezért valójában ez az áram valószínűleg még több. Az akkuhoz menő vezeték általában induktivitásként is viselkedik, ha elég hosszú (vagyis elég nagy az induktivitása), akkor az áramhullámosság effektív értéke az elkókon meg is közelítheti a DC áramfelvételt.
Erre rátesz egy lapáttal az, hogy a trafónak van meddő áramfelvétele is, ami energia fogyasztást nem okoz (vagy csak keveset), viszont a hullámosságot növeli (oda vissza megy az energia), és a vezetékeket (és az ESR-t is) melegíti.
Ami még számíthat, hogy ezek a melegedést okozó veszteségek, nem egyenesen arányosak az áramerősséggel, hanem az áramerősség négyzetével arányosak. Tehát dupla teljesítményen (350W vs. 700W) a melegedés 4x akkora lehet. Vagyis látszólag hirtelen kezd el melegedni egy adott teljesítmény felett.
Tanulságos lenne megmérni (ha van rá lehetőség), hogy mekkora is valójában az a ripple áram, de nyilván nem véletlenül melegszenek a kondik.
Amúgy a 35C nem olyan vészes, akár maradhat is így, de ha zavar (és elfér) akkor még több kondit is beépíthetsz. A kisebb melegedés nyilván jobb hatásfokot is jelent (és a kondik szempontjából valószínűleg élettartamban is jelentkezik)
-
#93581
Reggie0
félisten
tordaitibi
#93577
Reggie0
félisten
válasz
tordaitibi
#93577
üzenetére
Mondom, valoszinuleg snubber is kell neked: [link]
Az aramok pedig azert lehetnek ekkorak, mert ezeknek a parazita LC koroknek a josagi tenyezoje nem ritkan eleg nagy, ha mosfetrol van szo.
-
#93580
ecaddsell
aktív tag
tordaitibi
#93577
ecaddsell
aktív tag
válasz
tordaitibi
#93577
üzenetére
Amit még mindig nem értek, hogyan folyhatnak ekkora áramok?
Nincs DC vesztesége is annak a kondinak?
-
#93578
Audience
aktív tag
tordaitibi
#93577
Audience
aktív tag
válasz
tordaitibi
#93577
üzenetére
Egy elektrolit kondit a páka meg az impulzusok tudják melegíteni. Valamelyik a kettőből Nálad is igaz!
-
#93572
ekkold
Topikgazda
tordaitibi
#93571
ekkold
Topikgazda
válasz
tordaitibi
#93571
üzenetére
Általában minden elkóra megadják az adatlapján, hogy mekkora áramhullámosságot tud elviselni. Ez szorosan összefügg az ESR értékével: nagyobb ESR esetén jobban melegszik a kondi, azaz kisebb árammal terhelhető. Tulajdonképpen ezért kell a low ESR. Lehet, hogy egyszerűen az a 4700uF-os kondi kisebb áramot bír, vagy azért mert eleve ilyen, vagy mert hibás...
Ha 700W-nál még melegek a kondik akkor lehet, hogy mégtöbb ilyen 1000uF-os kellene párhuzamosan. De találkoztam már olyannal is, amikor az elkók melegedése, a velük párhuzamosan kapcsolt, 1...2db 10uF-os fóliakondi hatására teljesen megszűnt... -
#93568
ekkold
Topikgazda
tordaitibi
#93565
ekkold
Topikgazda
válasz
tordaitibi
#93565
üzenetére
Készíthetnél pár fotót, hátha meglátunk rajta valamit...
Pl. a sínek csatlakozásai forrasztva, vagy csavarozva vannak? -
#93563
Reggie0
félisten
tordaitibi
#93542
Reggie0
félisten
válasz
tordaitibi
#93542
üzenetére
A kondi(ka)t meretezni kene ripple current-re. Kezdetnek erdemes lenne megmerned az aramot, hogy tudjad mivel kerultel szembe. A FET-ekre snubber kellhet, amivel az oszcillaciot lehet csokkenteni, ez kihat a bemeno aramra is es a hatasfokra is.
-
#93545
ekkold
Topikgazda
tordaitibi
#93542
ekkold
Topikgazda
válasz
tordaitibi
#93542
üzenetére
A stabkocka előtt:
Akku -> induktivitás -> "LOW ESR" elkó -> kerámiakondi.
Az induktivitás korlátozni fogja az áram AC összetevőjét. -
#93543
mezis
félisten
tordaitibi
#93542
mezis
félisten
válasz
tordaitibi
#93542
üzenetére
Igen Low ESR. Ha van gyári, nézd meg az adatait.
-
#93540
Brogyi
őstag
tordaitibi
#93538
Brogyi
őstag
válasz
tordaitibi
#93538
üzenetére
Ha akksiról hajtod minek elkó? Egyébként raktál a bemenetre 0.33uF-t, és a kimenetre 0,1uF-t? Ezek azért képesek gerjedni. Ezek a Fairchild, és az ON Semiconductor ajánlása.
Ha semmi műszered akkor próbálj még egy kondit biztos polaritással. Ha az is kifúj akkor nekem van igazam. -
#93539
Aryes
nagyúr
tordaitibi
#93538
válasz
tordaitibi
#93538
üzenetére
Polaritás jó volt?
-
#93483
MasterDeeJay
veterán
tordaitibi
#93482
válasz
tordaitibi
#93482
üzenetére
Jaaa akkor azt jelenti a +.

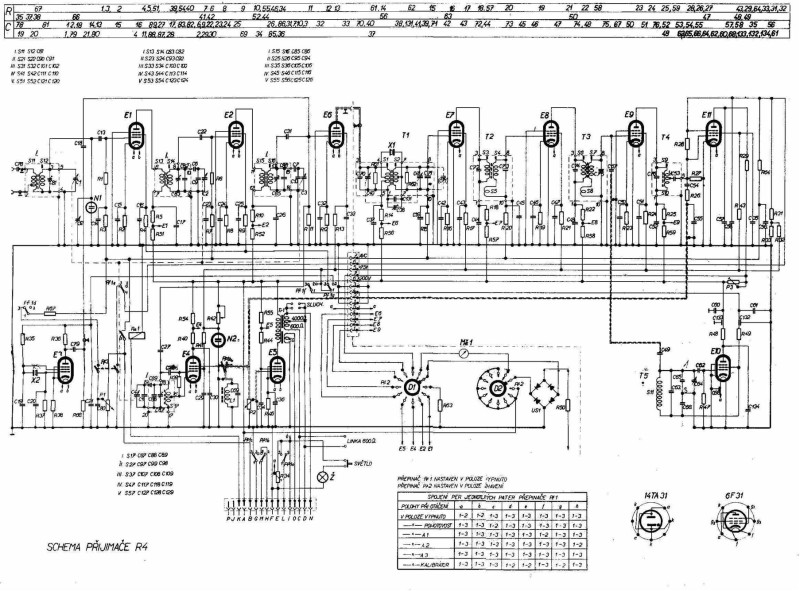

Alsó csatin ezek jönnek be:
A +200v
B -30v
L +12vDC 200v az jó mert a táp amit veszek az tudja azt is.

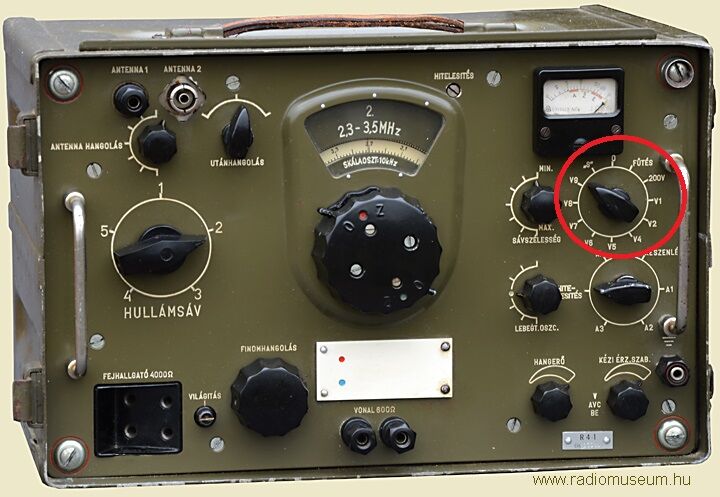

Középen jobbról az a híd melletti kapcsolja a 200v-ot és fűtést.
-
#93481
MasterDeeJay
veterán
tordaitibi
#93473
válasz
tordaitibi
#93473
üzenetére
Na akkor 12v sima számítógéptáp, egy fesz megvan.

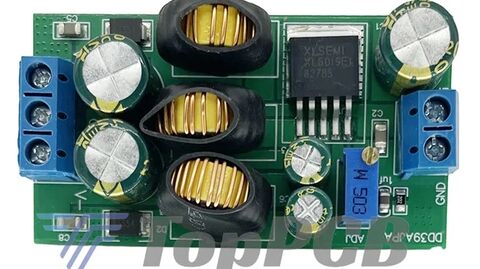

-30V ra pedig vennék egy ilyet amit a 12v-ról hajtanék meg:
1600Ft alin.
Positive & Negative Dual Output Power Supply DC DC Step-up Boost-Buck Converter moduleInput voltage 3.6~30V,output ±3~±30V adjustable
Maximum output power: 20W
Conversion efficiency :69-88%
Quiescent current: 3mA
Két fesz megvan.A 200v még kérdéses, továbbra sem találom hogy ez most egyen vagy váltó.
Esetleg tudja valaki hogy csöveseknél az anódfesz az egyen vagy váltó? (rohadtul nem értek hozzá)Arra ilyet gondoltam:

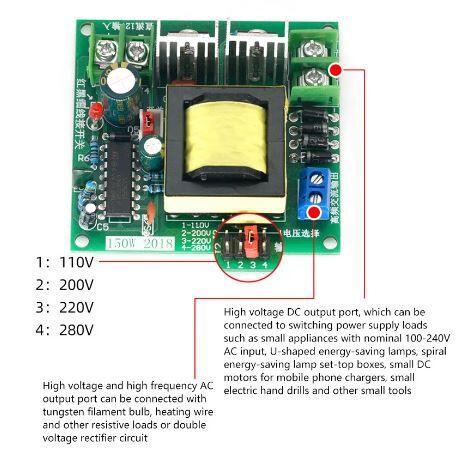

150W DC-AC Converter Booster module 12V to 110V 200V 220V 280V 150W Inverter Boost Board Transformer
Szintén ezer forintos kategória. Ez ad ki DC-t és AC-t is viszont nyilván nem mindegy melyiket kötöm a rádióra.
Szóval az egész mehetne 12v-ról, azaz akár autóakksiról is. -
#93428
ViZion
félisten
tordaitibi
#93427
ViZion
félisten
válasz
tordaitibi
#93427
üzenetére

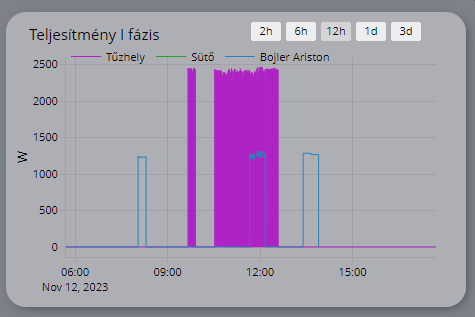

Mindenki tudta, h a napelem csak részmegoldás/zsákutca. Mondom úgy, h nekünk is van egy kis napelemünk.
Otthon akkor termel, amikor nem vagyunk otthon, kell akku vagy a hálózatra tölteni. Erősen függ az időjárástól, ha kiesik, akkor rengeteg kapacitás esik ki egyszerre egy területen, amire a szolgáltatónak készen kell állnia.
Most, h akkuval együtt lehet csak pályázni, várhatóan javul a helyzet.Cégnél is van napelem, nem tölthet a hálózatra, ha nincs hétvégén műszak, vagy mos a karácsonyi időszakban ez mind megy a levesbe. Mondtam a főnöknek, h hétvégére kellene ilyen dolgozói mosoda, szinte ingyen moshatnánk. Vagy kapjunk elektromos autókat...
ne dobjuk má' ki azt, amit megtermel... -
#93413
ekkold
Topikgazda
tordaitibi
#93410
ekkold
Topikgazda
válasz
tordaitibi
#93410
üzenetére
Van egy harmadik lehetőség is. Ha A/D átalakítókat használsz. Olyat ami eleve benne van egy MCU-ban, a szorzást pedig szintén el tudja végezni az MCU. Sőt.. valódi effektív értéket és hasonlókat is számolhat ha pl. nem csak sima DC-t akarunk mérni.
Szerintem kb. hasonló korúak lehetünk, pl. sokáig úgy gondoltam, hogy amit meg tudok oldani pár IC-vel ahhoz minek programozni, de sokat változott a világ, nem csak hogy jobb és egyszerűbb sok feladatot MCU-val megoldani, de olcsóbb is.
Amúgy egyetértek, nyilván sokkal többet tanulunk, ha használjuk az agyunkat, és nem csak kínai cuccokból legózzuk össze amit szeretnénk. nálam ez úgy nyilvánul meg, hogy egy barátommal összedolgozva feszegetjük a határokat, olyasmit építünk amit nem lehetne olcsó kínai modulokból megcsinálni.
Pl. D/A konverter kiváltására (labortápba) nemrég terveztem olyan áramkört, ami PWM jelet alakít analóg jellé. Persze erre lehet mondani hogy egy sima szűrő - de... itt jön a határok feszegetése: ugyanis ez kb. 150....200msec alatt beáll a PWM-nek megfelelő feszültség értékre, mindezt úgy, hogy a kimeneti feszültség hullámossága eközben mindössze 0,1µV környékén van (szimuláció szerint, és kb. a gyakorlatban is tudja ezt). A PWM-et egy MCU állítja majd elő 500Hz.....2kHz körüli frekvencián. -
#93411
leweegee
aktív tag
tordaitibi
#93410
leweegee
aktív tag
válasz
tordaitibi
#93410
üzenetére
Maximálisan egyetértek tudok érteni, én is atéltem ezeket bár még gyerekként, de sajnos ezek az idők elmúltak, egyszerűen nincs értelme kinlódni velük, mert diszkrét alkatrészekből drágább megcsinálni, a ráfordított időről nem is beszélve. Nekem se tetszik ez, "régen minden jobb volt" elvet vallom de meg van kötve a kezem. Manapság minden egyesekből és nullákból áll... ez van ezt "kell" szeretni.
-
#93409
hzsolee
őstag
tordaitibi
#93408
hzsolee
őstag
válasz
tordaitibi
#93408
üzenetére
Lehet egy kérdésem...a napelemes dologgal kapcsolatban?
Inkább dobok egy PMet
-
#93400
leweegee
aktív tag
tordaitibi
#93393
leweegee
aktív tag
válasz
tordaitibi
#93393
üzenetére

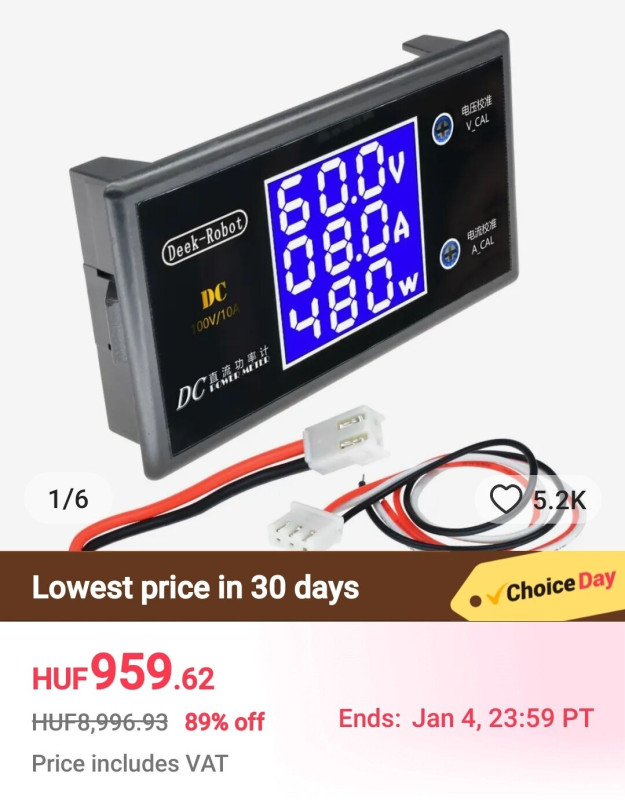

Most őszintén megéri kínlódni vele? Ez 100v/10A azaz 1000W-ig mér kalibrálható és van háttérvilágítás 1000 forintért. Egy köszönés is drágább az elektronikai boltokban.
-
#93398
Barret001
addikt
tordaitibi
#93393
Barret001
addikt
válasz
tordaitibi
#93393
üzenetére
Egymás mellé raksz egy volt,és ampermérőt.A kapott pillanatnyi értékeket összeszorzod
-
#93397
razorbenke92
őstag
tordaitibi
#93393
válasz
tordaitibi
#93393
üzenetére
Meredek ötlet, nem tudom működhet e, illetve hogy mennyire üti meg a huncutság mércét:

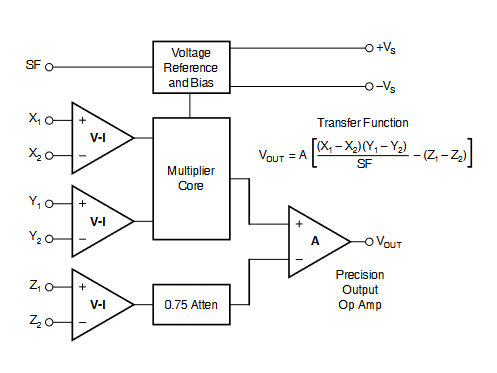

[MPY634]
Kell egy szimmetrikus táp, és közelebb kellene hozni a feszültségeket egymáshoz (A DC-t felezni kb. mert 12V-ig mehetnek a bemenetek, az áramjelet 10-20x emelni, bár ez talán nem fontos, nem kerestem ki az érzékenységet)
Végeredményben a matek:
- A feszültség felét szoroztad bele, tehát a végeredményt 2-vel szorozni kell
- Az áram - ha mondjuk 10x emeled az áramjelet - 1.85-ös szorzóval kerül be, tehát ennyivel osztani kell. Ha úgy szorzod az áramjelet, hogy 2V/A legyen, akkor nem is kell korrigálni.Onnan már egy sima kijelző.
-
#93395
Dr. Szilikát
őstag
tordaitibi
#93393
Dr. Szilikát
őstag
válasz
tordaitibi
#93393
üzenetére
http://www.inf.u-szeged.hu/~gingl/hallgatoknak/elektronika1/muveleti-erosito-muveletek.html
Szorzás, hányadosképzés
Logaritmikus, exponenciális, összegző és különbségképző áramkörökkel elvileg feszültségek szorzása és osztása is megoldható. Erre a célra érdemesebb integrált analóg szorzóáramköröket használni. Ha ezeket a visszacsatolókörben alkalmazzuk, feszültségek osztását is megvalósíthatjuk.
https://www.ret.hu/shop/product/analog-devices/ad-632ah_38-08-88
Mégis talán szimpatikusabb:
-
#93385
troll81
addikt
tordaitibi
#93383
troll81
addikt
válasz
tordaitibi
#93383
üzenetére
Autós erősítő és vagy 40-50 db kellene..jó lenne eredetibe visza állítani
digital designs z2 az slany -
#93368
mezis
félisten
tordaitibi
#93364
mezis
félisten
válasz
tordaitibi
#93364
üzenetére
Nem.
én nyeltem!
![;]](//cdn.rios.hu/dl/s/v1.gif)
-
#93366
leweegee
aktív tag
tordaitibi
#93364
leweegee
aktív tag
válasz
tordaitibi
#93364
üzenetére
Köszönöm, azért izzadtam rendesen.
-
#93363
leweegee
aktív tag
tordaitibi
#93362
leweegee
aktív tag
válasz
tordaitibi
#93362
üzenetére
Tartom a tétet.
Az eredeti kérdés egy fázisról szólt, azaz:
230V (RMS),
325V (Vp) csúcsfeszültség,
650V (Vpp) csúcstól-csúcsig feszültség.2 fázis között;
400V (RMS),
565V (Vp) csúcsfeszültség,
1130V (Vpp) csúcstól-csúcsig.
Ne mondd, hogy ez nem így van mert elsírom magam.
-
#93355
4D4M
senior tag
tordaitibi
#93353
4D4M
senior tag
válasz
tordaitibi
#93353
üzenetére
Azért volt a keverés a pnp irányban, mert ebben az eszközben a relé csak "vészüzemi" szerepet tölt be. Csak akkor nyitja a 230V oldalt, ha a HomeAssistant barmiert nem elérhető a wemosnak. És szeretném ha akkor is áram alatt lenne a lámpa, ha az ESP éppen frissül, ujraindul stb.
-
#93354
aujjobba
addikt
tordaitibi
#93353
aujjobba
addikt
válasz
tordaitibi
#93353
üzenetére
Valszeg en vezettem felre, mert azon indultam el amit irt, hogy a tranyaval alapbol bekapcsolva tartott relet csak kioldani akar a vemos-sal.
De ezt ugy is ugyanigy eleri, ha egy NPN bazisat alapbol tapra huzza fel, es a vemos direkt 0-ja kapcsolja ki.
Mas kerdes mondjuk, hogy ha a vemos kimenete nem high-z alapbol hanem 0, akkor nem lesz alapbol bekapcsolt a rele. -
#93307
aujjobba
addikt
tordaitibi
#93299
aujjobba
addikt
válasz
tordaitibi
#93299
üzenetére
Homegfutas ellen ha jol sejtem egesz jo a feszosztos munkapont beallitas + emitter degeneracio, az negativ visszacsatolaskent is mukodik.
Eppen “hogyan epitsunk erositot” tipusu anyag feldolgozasa kozben jottek fel ezek a hatasok, aztan melyedek bele egyre jobban.
(Designing Audio Power Amplifiers - Bob Cordell)Dual tranyakat mar kesziti ossze a lomex, arra mar gondoltam
A diffamp, aramtukor, feedback is szep temak, egy erosito kapcsan ezek mind elojonnek.Reggie0
Tanulas a cel.
A diff bemenetu A/B erosito gyakorlatilag majdnem egy opamp nagyban. -
#93302
#75135488
törölt tag
tordaitibi
#93298
#75135488
törölt tag
válasz
tordaitibi
#93298
üzenetére
Igen, pont erre gondoltam.
Kicsit bizonytalan voltam a megoldast illetoen.
Koszonom a megerositest, igy fogom csinalni. -
#93292
#75135488
törölt tag
tordaitibi
#93291
#75135488
törölt tag
válasz
tordaitibi
#93291
üzenetére
Valahogy úgy fog kinézni, hogy 8x2db RCA-n jön be az audio jel (L+R, GND közös), 8db kétkörös relé kapcsolgat és 2db RCA-n megy ki a jel.
Hova lenne érdemes az ellenállásokat tennem?
Közvetlen az RCA csatlakozókhoz vagy a relé közelébe lenne jobb? -
Honda567
tag
válasz
tordaitibi
#93269
üzenetére
A táp egységen van egy bekapcsoló gomb azt le nyomtam akkor se indult el, mikor ki volt szedve a gépből.
-
#93255
daninet
veterán
tordaitibi
#93254
daninet
veterán
válasz
tordaitibi
#93254
üzenetére
áh ezekből a trafót ki kell bontani, fantasztikus
halál játékfa égető építhető belőlük tik tok szerint -
Dajkusz
tag
válasz
tordaitibi
#93232
üzenetére
Sajnos nincs rá lehetőségem, már kidobtam.
Esetleg ha az akkor lehet valahogy működésre bírni anélkül? Köszi a valaszt -
#93228
Aryes
nagyúr
tordaitibi
#93227
válasz
tordaitibi
#93227
üzenetére
Ok, elég ennyi. Azért kérdeztem, mert először nem értettem a kapcsolás működését, de addig néztem a rajzot, míg végül sikerült megérteni.
-
#93225
Dr. Szilikát
őstag
tordaitibi
#93220
Dr. Szilikát
őstag
válasz
tordaitibi
#93220
üzenetére
Nyilván az is egy megoldás, csak az érdekesség kedvéért jegyezném meg, hasonló helyzetben egy XL4015 CV modul is kisegíthet (de nem CC/CV, mert annál negatív ágban figyel egy ellenállás).
Ahol nyíllal jelöltem, a beállított szint alatt a belső MOSFET direktbe kapcsol, PWM leáll, így átenged:
-
#93221
Aryes
nagyúr
tordaitibi
#93220
válasz
tordaitibi
#93220
üzenetére
Pontosan milyen FET van ebben a kapcsolásban?
-
#93215
aujjobba
addikt
tordaitibi
#93214
aujjobba
addikt
válasz
tordaitibi
#93214
üzenetére
Esetleg ha volna meg egy 15V-os Zener plusz egy ellenallat, gate-source közé, csak hogy nehogy tulfeszt kapjon a gate.
Bar ha tenyleg max 14.8V a tap, akkor nem kritikus. -
#93213
aujjobba
addikt
tordaitibi
#93212
aujjobba
addikt
válasz
tordaitibi
#93212
üzenetére
Egy buck konverterrel nyomd le mondjuk 9V-ra, aztán azt egy boost-tal vissza 12-re!
Van ebből kombo is, SEPIC konverter. -
#93211
Barret001
addikt
tordaitibi
#93208
Barret001
addikt
válasz
tordaitibi
#93208
üzenetére
Én nem próbálnám meg élesben...Rakj elé egy Graetz hidat.
-
#93209
mezis
félisten
tordaitibi
#93208
mezis
félisten
válasz
tordaitibi
#93208
üzenetére
Nincs a fiókban pár dióda vagy egy LM317 ?
-
#93180
Dr. Szilikát
őstag
tordaitibi
#93179
Dr. Szilikát
őstag
válasz
tordaitibi
#93179
üzenetére
Említettem is utána, viszont másképp megközelítve, 2 cellára 5V, megfelelne 6 cellára 15 V tartós feszültségnek, ami azért nem túl szimpatikus, hiába van közben egy ellenállás, lassan túlhúzza, kiszárítja.
-
#93165
mezis
félisten
tordaitibi
#93164
mezis
félisten
válasz
tordaitibi
#93164
üzenetére
Ha ez egy kicsi vacak, akkor jó lesz abba bármekkora.
Én egy kemping lámpában cseréltem a savasat egy régi buta telefon akkujára. Sokkal tovább világít és nyugalomban is tovább tartja a töltést. -
#93070
[CS]Blade2
addikt
tordaitibi
#93069
[CS]Blade2
addikt
válasz
tordaitibi
#93069
üzenetére
Jó lett, működik. Kicsit nehezen fért vissza a házába, nem számoltak a gyártásnál az átalakításra.
-
#93064
[CS]Blade2
addikt
tordaitibi
#93063
[CS]Blade2
addikt
válasz
tordaitibi
#93063
üzenetére
A R12 piros és kék négyszög-re adja a gombnyomásra a Urated=31V Uout=34V feszültséget -+, ez kellene, hogy gombnyomkodás nélkül ott legyen.
A kék és piros karika a lila kondi (100uF 35V) két lába. (Van ott még egy led, az csak 2 gombnyomásra világít, azzal jelzi, hogy a 6 óra on majd 18 óra off módon van.)
-
#93024
mokus1
addikt
tordaitibi
#93023
mokus1
addikt
válasz
tordaitibi
#93023
üzenetére
Mekkorát érdemes berakni? 7w-ot fogyaszt az egész.
-
#92996
Reggie0
félisten
tordaitibi
#92995
Reggie0
félisten
válasz
tordaitibi
#92995
üzenetére
De tud, pl. vesz egy homerseklet komparatort es annak az open drain kimenetet bekoti az Rprog es a fold koze. Igy ha a komparator szerint felmelegedett a chip, akkor megszakitja a toltest. De azt is lehet, hogy marad egy masik ellenallas parhuzamosan a fold fele es akkor csak lecsokkenti a toltoaramot. Esetleg az egyik ellenallas lehet termisztor is.
-
#92929
ViZion
félisten
tordaitibi
#92926
ViZion
félisten
válasz
tordaitibi
#92926
üzenetére
Igen, a fene megette, hogy a főzőlap (nem indukciós, kerámia csak sajnos) egyedül ~6,5kW, ha minden épp fűt. Mondjuk nem szokott, mert a sz@r, de designos kialakítás miatt 3 edény is necc rajta, 4 meg már varázslat. Amúgy ha nem főzünk, akkor jól néz ki...
De főzéskor 2,5-4 kW azért előfordul.
És akkor ehhez jöhet még sütő, bojler1, bojler 2, mikró, porszívó, akármi. A bajok akkor kezdődtek, mikor C-ket B-re cserélték, egy mosógép+szárítógép indulás már odavert neki néha (vasárnap, amikor minden IS egyszerre megy). Azóta okos vezérléssel kapcsolgatom, ha kell. Így már OK.
Túláramot én hoztam fel, az elején megszakítóról volt szó. Ez félrevezetett, én meg mindenkit félrevezettem, elnézést.
-
#92901
demars
addikt
tordaitibi
#92894
demars
addikt
válasz
tordaitibi
#92894
üzenetére
Köszönöm.
-
#92846
csubuka
addikt
tordaitibi
#92843
csubuka
addikt
válasz
tordaitibi
#92843
üzenetére
Köszönöm szépen! Ez jól hangzik.
De akkor végülis mindenképpen alapjában a PWM kimenetre építenél, nem a sima 8-bit ADC-re, ami az ESP-n belül van....
-
#92844
Gézengúz
addikt
tordaitibi
#92842
Gézengúz
addikt
válasz
tordaitibi
#92842
üzenetére
Hőterm kazán, mellette egy Grundfos szivattyú
Computherm Q7.
Szivattyút 60W-os állásban használom. (40-60-95)
Kazán 5W, szinte semmi.
Földelés sose volt. 30 év
2 perc szerintem tökéletes -
#92841
Gézengúz
addikt
tordaitibi
#92839
Gézengúz
addikt
válasz
tordaitibi
#92839
üzenetére
Megtennéd, hogy szájbarágósabban leírod?
Valószínűleg meg tudom csinálni, csak részletesebben kellene.Köszönöm.
-
#92840
csubuka
addikt
tordaitibi
#92837
csubuka
addikt
válasz
tordaitibi
#92837
üzenetére
Köszönöm szépen a részletes leírást!
Eddig még nem jutottam a 0-10V kérdéssel, hogy ténylegesen épüljön is valami sajnos. Úgy tényleges próbálkozás nem volt, még csak felderítek.
-
z2solti
tag
válasz
tordaitibi
#92823
üzenetére
Köszi a válaszokat!
Ezeket a laptoptöltőket hogy csatlakoztassam?
Egyenáram váltóáram nem okoz gondot? -
#92730
ekkold
Topikgazda
tordaitibi
#92728
ekkold
Topikgazda
válasz
tordaitibi
#92728
üzenetére
A konkrét megvalsítástól függ. Rossz esetben megszaladhat az optocsatolón folyó áram. Annak idején én használtam diódát, de a megvalósítás elektronikus dióda volt, vezérelt MOSFET-tel, így gyakorlatilag kb. 40mV nyitófeszültségű diódaként működött. Azon kívül az áramkorlát csak az akkut töltő áramot korlátozta, a kimeneti áramot nem. Tehát a tápot 10A-el lehetett terhelni (modulonként - és 3 modul volt benne), az akku max töltőárama pedig 0....3A között állítható volt egy trimmer potival. Meg persze ki volt egészítve még pár dologgal, pl. mélykisütés védelem, zárlatvédelem, terhelés megosztás vezérlés (hogy a 3 modul egyformán osztozzon a terhelésen), akku teszt funkcióval, webfelülettel, és snmp-vel (meg még pár aprósággal).
-
#92727
ekkold
Topikgazda
tordaitibi
#92726
ekkold
Topikgazda
válasz
tordaitibi
#92726
üzenetére
Megoldható, készítettem már hasonló megoldást. Viszont azt tudni kell, hogy ezek a tápok nem tudnak akármeddig leszabályozni, mert ahogy csökken a kimenő feszültség, általában úgy csökken a belső vezérlőIC segédtápja is, így egy bizonyos feszültség alatt leáll a táp. Persze ilyenkor próbál ujraindulni, majd újra leáll, stb...
-
#92721
Dr. Szilikát
őstag
tordaitibi
#92720
Dr. Szilikát
őstag
válasz
tordaitibi
#92720
üzenetére
A primer kapcsolótranzisztor áramfigyelése alap dolog ilyen tápegységeknél (most azt hagyjuk, hogy a klasszikus PC-táp ennek ellentmond, az egy másik trükkös technika), viszont ezen felül a második optocsatoló feladata általában a szekunder áramfigyelés visszacsatolása, ami pontosabb áramhatárolást biztosít.
Optocsatoló szerepe lehet még tápindítás is, de azt segédtápos (stand by) rendszereknél alkalmazzák. -
#92695
ekkold
Topikgazda
tordaitibi
#92680
ekkold
Topikgazda
válasz
tordaitibi
#92680
üzenetére
Itt van 150A-es áram szenzor: [link] Ebből 2db-al akár 300A-ig is lehet mérni.
Láttam valahol DC áramváltókat is, de azok mindenhol horror áron vannak. -
#92694
ekkold
Topikgazda
tordaitibi
#92680
ekkold
Topikgazda
válasz
tordaitibi
#92680
üzenetére
Több darab ilyen 50A-es HALL elemes áramérzékelő mérő oldalát párhuzamosítani kell, a kimenő oldali jelet meg összegezni, legegyszerűbb esetben akár ellenállásokkal...
-
#92690
ecaddsell
aktív tag
tordaitibi
#92682
ecaddsell
aktív tag
válasz
tordaitibi
#92682
üzenetére
Pl: https://aliexpress.com/item/1005005561819912.html
Választék: https://www.aliexpress.com/store/group/Current-transmitter/910353008_40000002426426.htmlA drágábbak pl. azért azok mert gyorsabbak (mikroszekundumos felfutást is tudnak), nem tudom erre szükséged van-e.
-
#92684
leweegee
aktív tag
tordaitibi
#92682
leweegee
aktív tag
válasz
tordaitibi
#92682
üzenetére
Értem, és ha az általad linkelt precíziós árammérőt "csapnád" be egy sönttel leosztva az áramot 10:1 arányban? Az úgy 500A lenne... Hülyeség? Így meglenne a galvanikus elválasztás is, ha jól látom az hall mérős, a bemenet el van választva a kimenettől.
-
#92683
hcl
titán
tordaitibi
#92682
válasz
tordaitibi
#92682
üzenetére
-
#92681
leweegee
aktív tag
tordaitibi
#92680
leweegee
aktív tag
válasz
tordaitibi
#92680
üzenetére
-
#92579
ecaddsell
aktív tag
tordaitibi
#92516
ecaddsell
aktív tag
válasz
tordaitibi
#92516
üzenetére
Amit te keresel az olyan off-grid inverter, ami a hálózatról ki tud egészíteni (hozzátáplál).
Ilyenkor a fogyasztóknak az AC kimenetet vagy a nagyfesz DC buszról (kb. 450V) IGBT híd állítja állítja elő vagy, ha nagyon nagy az áram igény akkor relével átkapcsol direkt AC bemenetre (galvanikus leválasztás miatt ez nem biztos kellene).
A nagyfesz buszra a PV bemenet (MPPT DC-DC boost), az akku (kisfesz oldalon MOSFET híd, nagyfesz oldalon IGBT híd DC-DC HF ferrit trafós konverter) ill. a hálózat (PFC AC-DC konverter) tud rátáplálni.
Megj: Az AC kimenet meg az akku oldali DC nagyfesz IGBT híd két külön híd, az egyik a fogyasztók felé állítja elő a 50 (60) Hz szinuszt a másik az akku felé kezeli a HF/nagyfesz szinuszt.Bár nem vagyok annyira benne, tippem szerint az akku DC nagyfesz busz irány kétirányú (megfordítható). Amikor az akku táplál a nagyfesz DC buszra akkor az akku oldali MOSFET kapcsolók állítják elő a HF szinuszt és a DC nagyfesz oldali IGBT híd szinkron egyenirányít. Amikor meg az akku tölt akkor a DC nagyfesz oldali IGBT híd állítja elő a HF szinuszt az akku felé az akku oldali MOSFET híd meg szinkron egyenirányít.
Az Alin egyébként árulnak olyan relés átkapcsolót ami kb. 50ms alatt átkapcsol amit az inverteres dolgok jó eséllyel nem vesznek észre. Nekem van belőle, nagyon jól átgondolt, ránézésre minőségi cucc.
Mint minden mechanikus dolognak ennek is az élettartalma nagyon korlátozott, gyári spec, alapján 1500 kapcsolás (de lehet 500 után érdemes cserélni).
Mivel van belőle 2P (1 fázis) ill. 4P (3 fázis) verzió, érdemes duplán megnézni mi kerül be a kosárba. -
#92567
hcl
titán
tordaitibi
#92566
válasz
tordaitibi
#92566
üzenetére
BTW az is érdekes, hogy akkor azok az UPS-ek, amik elvisznek egy épületet úgy, hogy észre se veszi semmi, hogy kapcsolnak át?
Ott is közös a föld...
Agyturbina volt ennek a tudója, írt is róla pár cikket ide. -
#92564
Reggie0
félisten
tordaitibi
#92539
Reggie0
félisten
válasz
tordaitibi
#92539
üzenetére
Sokan ugratni se tudnak az autoval es nem is akarnak, aztan megis megtortenik veluk
-
#92557
Barret001
addikt
tordaitibi
#92555
Barret001
addikt
válasz
tordaitibi
#92555
üzenetére
Így már kezdem érteni!
-
#92556
hcl
titán
tordaitibi
#92555
válasz
tordaitibi
#92555
üzenetére
Arra utaltam, hogy a gyakorlatban, ha valami földzárlatos lesz, akkor az illető dolog általában valamilyen jelenséget produkál, így feltűnik, hogy valami nem oké.
A többi OK, én nem is mondtam, hogy ne földeld... -
#92554
Barret001
addikt
tordaitibi
#92551
Barret001
addikt
válasz
tordaitibi
#92551
üzenetére
" a földre vannak belül kötve a zavarszűrő tagok kondenzátorai. Ezért ezeket mindenképp földelni kell mert bár nem halálos, csak csipked a kapacitív feszültség" Na ez egy fontos információ volt,most megvilágosodtam :)
A szemem is szikrázik,mikor számítógép szerelés közben hozzá ér a homlokom a gépházhoz...Most már tudom miért! -
#92553
Barret001
addikt
tordaitibi
#92544
Barret001
addikt
válasz
tordaitibi
#92544
üzenetére
Földelést nem teljesen értem...Az összes műszerész,TV szerelő stb,leválasztó trafóról dolgozik,mert akkor meg lehet fogni egyenként mindkét "fázist" . Nem gond az sem, ha mezítláb szerel. Mondjuk nem vagyok elektronikai szakember. Minek a földelés?
-
#92552
hcl
titán
tordaitibi
#92551
válasz
tordaitibi
#92551
üzenetére
Gondolom kertes ház, tehát rakhatod igen messze egymástól a szondákat
Igazából a kijelentésen akadtam fenn
De különben ha valami zárlatos lesz, azt azért észreveszed, mielőtt valami más is.
Szóval azért tuti meg lehet oldani. -
#92540
hcl
titán
tordaitibi
#92539
válasz
tordaitibi
#92539
üzenetére
Arra gondol, hogy a szigetüzemet azért nem szeretik a hatóságok, mert ha valami miatt összeköttetésbe kerül a hálózattal, akkor ha áramtalanítják a környéket bármiért, akkor a szolgáltató nem tud róla, és a technikusokat megvághatja a te áramod. Vagy akár a villanyszerelőt, aki nálad szerel.
Amúgy én sem vagyok mellette, hiszen millió egy lehetőség van megvédeni a hálózatot, szóval simán jó lenne ezt engedni, hogy ha van nap, akkor azt használd, ha nincs, akkor meg a vezetékest.
Mondjuk nálam amikor a panelben gerincvezetéket cseréltek, majdnem infarktust kapott a szerelő, amikor mentem felé egy lámpával, ő meg nyakig volt a biztosítékszekrényben.
Aztán leesett neki, hogy akkus. -
#92538
Reggie0
félisten
tordaitibi
#92537
Reggie0
félisten
válasz
tordaitibi
#92537
üzenetére
Vagy nincs, mert nem tudod miert kotik, vagy mi tortenik. Ezert tiltja is a szolgaltato es torveny, hogy ilyen invertert hasznalj.
-
#92536
Reggie0
félisten
tordaitibi
#92535
Reggie0
félisten
válasz
tordaitibi
#92535
üzenetére
Nem akkor megy vissza, amikor jol mukodik, hanem akkor amikor nem. Pl. hibas kapcsolasi logika, vagy serult felvezeto. Ehhez kepest a rele egy atombiztos megoldas, ami biztosan vagy ide, vagy oda erintkezik.
Az inverternek nem kell ellatnia az utcat, boven eleg a szerelot, aki eppen koti le a kabeledet es mar kesz a baj.
-
#92534
Reggie0
félisten
tordaitibi
#92525
Reggie0
félisten
válasz
tordaitibi
#92525
üzenetére
Online ups-t kene epitened az inverteredbol es akkor nem kell kapcsolgatni AC-t, sem frekit szinkronizalni, cserebe legalabb nem kapnanak 250V-ot sem az eszkozeid, ha eppen ugy adodik a halozati fesz.
Amugy meg a nem reles megoldas eleg sok biztonsagkritikus kerdest felvet, pl. agyoncsaphat egy szerelot, mikozben dolgozik.
-
#92533
ViZion
félisten
tordaitibi
#92532
ViZion
félisten
válasz
tordaitibi
#92532
üzenetére
Valahol hirdettek ilyen éjszakai áram átkapcsolót, nem tudom, h az megfelelne-e. Viszont az csak a fázist kapcsolta. Null-t nem lehet közösíteni?
-
#92527
leweegee
aktív tag
tordaitibi
#92525
leweegee
aktív tag
válasz
tordaitibi
#92525
üzenetére
Elég egy relé is, pár milisec az átváltás. Az invertered ssr esetén is 2 másodperces lágyindítással fog rendelkezni nem?
-
#92520
leweegee
aktív tag
tordaitibi
#92516
leweegee
aktív tag
válasz
tordaitibi
#92516
üzenetére
Mi a baj a relés megoldással?
-
#92452
Barret001
addikt
tordaitibi
#92450
Barret001
addikt
válasz
tordaitibi
#92450
üzenetére
", egy bizonyos terhelés felett pillanat alatt leállnak, majd próbál újraindulni, vagy ki-be kell dugdosni hogy újrainduljon." Pontosan ezért írtam az áramkorlátot,hogy maradjon a tápban tartalék.
-
#92112
sztanozs
veterán
tordaitibi
#92104
sztanozs
veterán
válasz
tordaitibi
#92104
üzenetére
Koszi! Sajnos ugy tunik nem lesz egyszeru finom megoldas erre. Asszem csak betoldok ele egy 1 KOhm-osat (vagy kettot) aztan ha a masik iranyba kell majd allitani jovo nyaron, akkor megint hozzanyulok...
-
#92040
7Sony7
addikt
tordaitibi
#92030
7Sony7
addikt
válasz
tordaitibi
#92030
üzenetére
Alunál ónozott rezet szoktunk használni.
-
#92039
Dr. Szilikát
őstag
tordaitibi
#92030
Dr. Szilikát
őstag
válasz
tordaitibi
#92030
üzenetére
Később jutott eszembe, hűtőbordákon szokott lenni eloxált réteg (színes vagy színtelen is). Multiméterrel jól kimutatható ilyenkor egy szigetelő réteg, amit érdemes felcsiszolni, mert bár a belehajtott csavar is vezet, de ha fontos a minimális átmeneti ellenállás, ez is számíthat.
-
#92032
Reggie0
félisten
tordaitibi
#92030
Reggie0
félisten
válasz
tordaitibi
#92030
üzenetére
Szemes sarut kell a vezetekre krimpelni, a szemes sarut pedig csavarozni.
-
#92031
Barret001
addikt
tordaitibi
#92030
Barret001
addikt
válasz
tordaitibi
#92030
üzenetére
-
#92024
ekkold
Topikgazda
tordaitibi
#92019
ekkold
Topikgazda
válasz
tordaitibi
#92019
üzenetére
Én kb. ilyesmi megoldással szoktam, de mivel nem adtál meg részleteket így nem tudom modellezni és méretezni...:
-
#91991
Reggie0
félisten
tordaitibi
#91978
Reggie0
félisten
válasz
tordaitibi
#91978
üzenetére
Persze, jo dolgokat ossze lehet hozni, es az en velemenyem szerint, ha tanul is belole az ember, akkor nagyon sok dologba megeri belevagni, mert a tanulopenz eleg komoly tud lenni.
En nem azt mondom, hogy ne csinald. Csak azt, hogy egy haztartasban sokszor hatranyos az LF trafos a HF-hez kepest, mert a ket eszkoz specialitasai messze nincsenek fedesben egymassal. Mind a ketto masert jo. Egy otthoni felhasznalonak, akinek nincsen komoly induktiv fogyasztoja, annak alapvetoen a HF az optimalis megoldas, mert mar szinte minden is kapcsolouzemu es inverteres hajtast alkalmaz, vagy elhanyagolhato teljesitmenyu AC motort. Ha mondjuk van egy eszterga a feszerben, akkor viszont az LF trafos rughat csak labdaba.
ne dobjuk má' ki azt, amit megtermel...
![;]](http://cdn.rios.hu/dl/s/v1.gif)
De főzéskor 2,5-4 kW azért előfordul.
Új hozzászólás Aktív témák
Hirdetés
ekkold- Futás, futópályák
- Luck Dragon: Asszociációs játék. :)
- Milyen okostelefont vegyek?
- Autós topik látogatók beszélgetős, offolós topikja
- Nintendo Switch 2
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- Bestbuy játékok
- Samsung Galaxy S23 és S23+ - ami belül van, az számít igazán
- OLED TV topic
- Autós topik
- További aktív témák...
- AKCIÓ! Apple iPad Pro 13 2024 M4 512GB Cellular tablet garanciával hibátlan működéssel
- Csere-Beszámítás! Asus Tuf RX 9070 XT 16GB Videokrátya! Bemutató darab!
- Telefon felvásárlás!! Apple Watch SE/Apple Watch SE 2 (2022)
- Telefon szerviz helyben - Gyors javítás, akár 30 perc alatt!
- RÉSZLETRE , Bankmentes , kamatmentes Asus Rog Zephyrus G16
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
