#92070
Dr. Szilikát
őstag
demars
#92063
Dr. Szilikát
őstag
válasz
demars
#92063
üzenetére
Nálam a hibák nem állnak meg ott, hogy például rossz egy időzítő. Kényszeresen szedem szét tovább, hogy megtaláljam a hiba okát is, hátha javítható, vagy minimum a kíváncsiság motivál.
Például egy mikrokapcsoló is lehet javítható vagy cserélhető. Meg olyan is lehet, hogy egyszerűbb felpolírozni egy szétszedhető relét, mint rendelni, várakozni rá. Mechanika stb., lehet javítható.
Meg ez az időzítő dolog is, amikor a gázsütőbe beteszünk egy pizzát, elindítunk egy időzítőt: https://vi.aliexpress.com/w/wholesale-kitchen-timer.html
...és működik, figyelmeztet.Van lehet konnektorba dugható, programozható timer is, amelyiken van CD funkció (Clock Delay vagy hasonló), bizonyos célokra az is praktikus tud lenni.
-
leweegee
aktív tag
válasz
demars
#92066
üzenetére
Most eskü nem értem mi a baj ezzel? OT vizsgára megy ez a sütő vagy mi? Ugyanaz a gomb megy vissza rá ami most van, a rögzítési pontok is ugyanazok, nem mindegy mi van a forgatógomb alatt ha működik? Ha meg csak a gyári játszik fizesse meg, az mindenhol ennyi. Ha vesz helyette egy használt sütőt mivel lesz előrébb? Abban lesz ilyen időzítőóra? Ha az is elromlik megint vesz egy másikat? Van ám élet sütőidőzítő nélkül is. De nem szívni akarom a véred, félre ne értsd, csak nem értem a miérteket...
-
leweegee
aktív tag
válasz
demars
#92051
üzenetére
Ezek szerint ez csak zavarszűrő kondenzátor?
Igen, 3 kondenzátor van egybeépítve, egy egy a fázis-föld-nulla között egy meg a fázis nulla között.
A két kéket összewagozod, a zöld meg nem kell, azt távolítsd el, vagy tegyél egy wagot a végére, ne fityegjen ott a semmiben.
-
#91593
Dr. Szilikát
őstag
demars
#91588
Dr. Szilikát
őstag
válasz
demars
#91588
üzenetére
Mivel autóban adott a tápfeszültség és terhelőimpedancia, nagy különbség nem is lehet, noha a MOSFET képes minimális feszültségessel vezetésbe menni, ezért jobban kihasználja a tápot. DC-konverter és több hőtőborda pedig pedig ezekbe már nem fér el.
Hídvégfok használatos, ami a terhelésre a teljes tápot rá tudja kapcsolni, változó irányban, így lehetne rajta elvben + 14,4 V csúcs, vagy -14,4 V csúcs. (Esésekkel most nem számolva.)
4 ohm terhelésnél ez elvi szinten 52,8 W csúcsérték lenne. Szinuszjelnél viszont 10,2 V effektív értékkel kell számolni, ami 26 W-ra jön ki.
Értelemszerűen a csúcsértéket adják meg, pedig ez kicsit olyan, mintha azt mondanánk, nem 230 V van a konnektorban, hanem 325 V, ami igaz is, meg nem is. De a munkavégző képesség az effektív értékkel számolandó (DC egyenérték), nem a csúccsal.
https://geoffthegreygeek.com/amplifier-power-voltage-and-current-calculator/
https://geoffthegreygeek.com/understanding-amplifier-power/
https://www.rapidtables.com/calc/electric/watt-volt-amp-calculator.htmlEgy érdekesség a linkről, a rejtélyes PMPO:
Peak Music Power Output (PMPO), or Peak Music Power (PMP) is a marketing term that rarely has any resemblance to reality. I prefer to say PMPO stands for Peak Marketing Power Output. It is a term marketers use to make their amps appear as being very powerful. The lower end of the market (like cheaper computer speakers and portable music boxes) tend to use PMPO. If I was to be generous, I would say they arrive at the PMPO value by taking the peak power, multiple it by the number of channels, and then multiple it by some unknown marketing factor between 10 and 1000. For example, the labeling on the box in this picture (brand name removed) claims this unit has a PMPO of 15,000 watts!
-
#91589
tordaitibi
veterán
demars
#91588
válasz
demars
#91588
üzenetére
Ezek csatornánként 3,6 azaz összesen max. 15 ampert vesznek fel 4 ohmos hangszórókkal.
Ez a leg-leg leg maximum és ilyenkor a THD azaz a torzítás 20-50% azaz épeszű ember sose hallgatja így.
10-12A táp bőven elég.
Igen analóg,. Jó az SMPS táp is de én belefutottam olyanba. hogy nem lehetett FM rádiót használni mert a kapcsitáp bezavarta.
Barátom pincéjét 2 éve korszerűsítettük ledes fénycsövekkel, azóra szintén nem lehet rádiót hallgatni annyira zavarják. -
#91581
tordaitibi
veterán
demars
#91575
válasz
demars
#91575
üzenetére
Mindenképp a szubot is karja vagy az nem szükséges?
Az ha feltekered leveri ennek a védelmét, hiába 41A.
Ha a szokásos 4x25W autós rádió, annak elég egy 10A táp is, ha lehet analóg.
Mezei graetz+puffer, a szekunder max. 12V legyen, az pufferelve 16V körüli, picit terhelve 15 körül és a pufferek 16 voltosak ezekbe az autós cuccokba.
Ha kell a sub is, több 100W, én ezt úgy oldottam meg hogy egy ingyenes, leharcolt, már nehezen indító 100Ah akku+10A automata töltő, ez utóbbi házi tákolmány. 4 éve megy így.
Egész nap nem fogjátok csutkán hallgatni valószínű. Az átlag hangerőt simán bírja, és nem fog megfeküdni az akkus puffer egy zeneszám megküldésétől. -
#91330
tordaitibi
veterán
demars
#91324
-
#91322
tordaitibi
veterán
demars
#91310
-
#91303
tordaitibi
veterán
demars
#91302
-
Barret001
addikt
válasz
demars
#91264
üzenetére
A pimer oldal le van földelve,(nulla) ezért ha megfogod a fázist,te leszel a vezeték. Ha a szekunder oldalt fogod meg,az föld független! Mert nincs földelve. Nem ráz meg egyik szál sem.ha egyenként fogod meg őket.
Ha mindkét szálat megfogod,akkor ráz! A földön állsz,és a tested vezet. Lásd a vezetéken ülő madarakat,nem ér le a lábuk a földre
Remélem érthető valamennyire... Leválasztó trafónak ez a lényege,nincs galvanikus kapcsolatban a primer oldallal. -
#91208
rednifegnar
senior tag
demars
#91200
rednifegnar
senior tag
válasz
demars
#91200
üzenetére
lehet nem art megis bevinni gariba. nekem volt hasonlo esetem, egy uj siemens porszivo volt ami el lett teve es epitkezes miatt evekig nem volt hasznaltban. aztan mikor elovettuk akkor 1 porszivozast se birt. evekkel garin tul volt, bevittem a siemenshez. ultek rajta par hetet felhivtak, igazam van, kaptam egy ujat.
egyebkent ha olyan hamar letilt akkor azt siman be tudod mutatni helyben is, viszel egy fadarabot aztan beletolod
-
#91205
Dr. Szilikát
őstag
demars
#91204
Dr. Szilikát
őstag
válasz
demars
#91204
üzenetére
https://www.sparepartsworld.co.uk/product/SPARE_SG150
Van egy triac-szabályzó gondolom (63), amit ha kiiktatnál, megszűnne a lágy indulás képessége, akkor meg az lenne a gond.
Áramfigyelést általánosságban valamin eső feszültség figyelésével szokták megoldani, de ezt alaposabb elemzéssel lehetne kideríteni, hogy itt mi a gond.
-
#91168
tordaitibi
veterán
demars
#91167
-
#91164
tordaitibi
veterán
demars
#91154
-
#91153
tordaitibi
veterán
demars
#91152
válasz
demars
#91152
üzenetére
"11,4V hatására 0,005A azaz 5mA esik"
Fordítva, hülyülök vagy fogalmazászavarom kezd lenni...
0,005A hatására 11,4V esik, így a helyes.Azt a fetet a vezérlőbe az vezérli amit a tervezője megálmodott. A lényeg egy legalább 10-100% közötti kitöltési tényezőt tudó meghajtás.
Hogy ez egy egyszerű 555 IC amit egy potival szabályzol, vagy egy mikrokontroller amit vezérelsz infra távirányítóról, okostelefon applikációval wifiről, okosostthon stb, ez itt most részletkérdés.A lényeg kb. ez, 100 módon kivitelezhető:
A potival elvileg 0-100, gyakorlatban 10-95% között változik a kitöltési tényező, annek arányában a led fényereje.A végeredmény ez, a ledek szépen átlagolnak, illetve nem, azok lekövetik a 10-30kHz villogást, a szemünk átlagol.
Mi meg azt látjuk hogy változik a fényerő.
Gondolom ezzel a pwm szabályzással nagyjából tisztába vagy.
Az előbb említett pufferkondival a ritka impulzusokat, pl. 25% kitöltés, kisimítjuk, ezáltal a példa ventilátor folyamatosan forog majd. -
#91151
tordaitibi
veterán
demars
#91148
válasz
demars
#91148
üzenetére
Elnézést elírtam, PNP. Erre értettem hogy ki kell fordítani a kapcsolást a polaritások miatt.
A PNP az negatívra nyit és ugyanúgy mint az npn, földelt (azaz most a pozitív ág a föld!) emitteres kapcsolásba nagyon jól használható kapcsolónak, kicsi a szaturáció azaz kevés esik rajta.
A rajzomon, bocs ha ronda,
látszik ahogy a + átmegy a ledszalag fényerőszabályzón. A negatívot kapcsolgatja egy fet a ledekre.
Ezzel a negatívval nyitjuk a PNP tranyót, a puffer ezért kell mert ha nem simítjuk, pontosabban átlagoljuk a PWM kimenetet, ugyanott vagyunk ahonnan elindultunk, a tranzisztor szorgalmasan kapcsolgat. A ventire 20% kitöltési tényezőnél 2,4V jut így. Ezzel nem fog forogni.
A puffert az első néhány impulzus feltölti, és ezt tartja is, azaz a tranyó folyamatosan nyitva marad, a ventire rákerül a teljes 12V tápfesz. és szépen forog.
Ha kikapcsoljuk a vezérlést, megszűnnek a puffert töltő impulzusok, az szépen kisül a tranyó bázisán és megáll a venti.
Ezt tudja jól megválasztott puffernél bármilyen kitöltésnél, azaz bármilyen led ényerőnél.
Ha nagyon hasogatom a szőrszálat, a puffert illene egy bázisosztó közepébe tenni vagyis a bázisellenállás 2 darabból áll és a közepén figyel a puffer.
Bázis ellenállás, Rb számítása, egyszerűség miatt veszünk egy 100-as bétát azaz áramerősítési tényezőt. Ez mutatja hogy a kollektorkörben mennyiszer tud nagyobb áram folyni a bázisáramnál, ez a tranyó erősítési tényezője.
Pl. béta 100, a ventillátor áramfétele 100mA, akkor ehhez 1mA bázisáram kell. Mivel pufferelünk is vagyis kondit is kell töltögetni, és még kis tartalék se árt, legyen 5mA.
A tranyó emitter-bázis átmenetén 0,6V esik, ezt kivonva tápfeszből,
12-0,6=11,4V
Mekkora az az ellenállás amin 11,4V hatására 0,005A azaz 5mA esik,
R=U/I vagyis
11,4/0,005=2280 ohm, ehhez a legközelebbi a 2,2Kohm. -
#91141
tordaitibi
veterán
demars
#91131
válasz
demars
#91131
üzenetére
Így annyi ha a PWM ágba van mintha nem is lenne a tranyó.
Pozitívra kinyit, szünetre lezár.Ha a direkt 12 volton van amit rajzoltál, úgy jó de akkor a bázisellenállást kell a szabályzott ágra kötni és a bázist megpufferelni egy 1- 10mikrofaraddal mert megint ugyanott vagyunk, a tranyó ugyanazt a jelet adja a ventire mintha simán bekötnénk a ventit a szabályzott ágra.
Meg nem ennyire egyszerű, ha teljesen korrekten akarjuk akkor ki kell fordítani a kapcsolást és NPN tranya kell mert a led szabályzók a negatívot kapcsolgatják, nem a pozitívot. Azaz a rajzod szerint állandóan nyit a tranyó mert állandó a +.
A - van megszaggatva, mert N csatornás fetekkel ezt lehet kényelmesen kapcsolgatni, ez az általános gyakorlat. Földelt emitteres mintájára földelt source. A pozitív az állandó "test". Ahhoz képest szaggat a PWM a negatív ágban.
A hőkapcsoló jó ötlet, hogy mit figyeljen, hova legyen felfogatva, melyik hűtőbordára és hány fokon kapcsoljon az egyéni kísérletezést kíván. Ha esetleg a primer bordát figyeli, az érintésvédelmet és megfelelő elválasztást is normálisan kell kivitelezni. -
aujjobba
addikt
válasz
demars
#91131
üzenetére
Mi a jelentosege itt a tranzisztornak?
Marmint ahogy latom ez mindig nyitva lesz, mintha ott se lenne, es engedi a motort futni.
De ha mindig nyitva miert van egyaltalan ott, miert nem csak a motor van ott?Rb: a legegyszerubb modellben a tranzisztor kollektorarama = hFE * bazisaram, altalanositva kb. 100-as beta ertekkel szoktak szamolni.
Bazisaram meg ugye 12V/Rb. -
#91081
Dr. Szilikát
őstag
demars
#91080
Dr. Szilikát
őstag
válasz
demars
#91080
üzenetére
Ezek szerint egy 24 V-os trafó táplálja az elektronikát, utána egyenirányító, puffer stb.
Izzónak (bármilyen izzó és fűtőszálnak) AC/DC mindegy, illetve nemrég az is szóba került a topikban, hogy "fűtőérték" szempontjából 24 VDC = 24 VAC, hiszen azért is mondják effektív egyenértéknek az utóbbit.
Viszont kézenfekvő, hogy a trafó 24 V AC szekundere táplálja a 10 W-os izzót, nem pedig a pufferelt (24V x gyök2 = 34 VDC), ami már az egyenirányítót is terhelné, meg nincs is 34 V-os izzó. A trafóval leválasztott izzó ugyanakkor érintésvédelmi szempontból előnyös.
Következő titok, hogy a relével kapcsolt izzó nélkül 150 Hz tűnik megjelenni, de szerintem inkább csak az egyenirányító, illetve puffertöltés miatt torzított szinusz felharmonikusa zavarja meg a multimétert, úgyhogy ezt annyira nem kell komolyan venni. Az alapfrekvencia attól még 50 Hz, ha oszcilloszkóppal néznéd.
Meg ez a feszültség "nincs is" (ha ráterhelsz), csak kapacitív úton átszivárog valami jel, terhelés nélkül.
-
#91077
tordaitibi
veterán
demars
#91076
válasz
demars
#91076
üzenetére
Hol laksz, ha Péceltől 50 kilométeren belül, esküszöm elmegyek hozzád és megnézem azt a 14voltos izzót ami 24V !!! 150Hz AC hatására nem világít.
Hertzzel most ne foglalkozzunk, benn az izzó a helyén, nem világít és 24 voltot mérsz rajta? Multiméter 200V AC állásba? Esküdj.
Kérek egy képet ahol bennt a helyén az izzó, kikapcsolt a reléje, elaludt az izzó és 24voltot mutat a lábain a műszered. -
#91075
tordaitibi
veterán
demars
#91071
válasz
demars
#91071
üzenetére
AC relé...? Ha váltó van a kimeneten logikusan ilyen relé. A dc ilyenkor tényleg 50 hertzzel búg.
Olyan nincs hogy 150Hz, olyan lehet hogy valami kis előtétellenállással esetleg előfeszítik az izzót de ez se valószínű.
Ne multiméterel mérj az 10 megaohm bemenetű, az akkor is mutat ha a földet 2x körbehúzod vezetékkel.Autóvillamossági szereléseknél a multiméter akkor is mutatja a 12 voltot ha több rommá rohadt kötésen jön át. Emiatt nagyáramú körökbe szigorúan 65W fényszóróizzó. Ha az világít tényleg ott a delej.
-
leweegee
aktív tag
válasz
demars
#91071
üzenetére
Olyan nincs, hogy DC izzó, azok elmennek váltakozó és egyenfeszültséggel is, hisz ohmos fogyasztók.
Azt a 250Hz-et nem tudom, de valami kóbor feszültség lehet, ami terhelés hiányában megjelenik ott, ne foglalkozz vele.
Ha nem akarod túlbonyolítani a dolgot akkor AC relé [link] és mindenki boldog. -
válasz
demars
#90974
üzenetére
Az egy gomb a táv párosításához:
#90972tordaitibi: na majd belenézek -
#90872
tordaitibi
veterán
demars
#90862
-
-
leweegee
aktív tag
válasz
demars
#90792
üzenetére

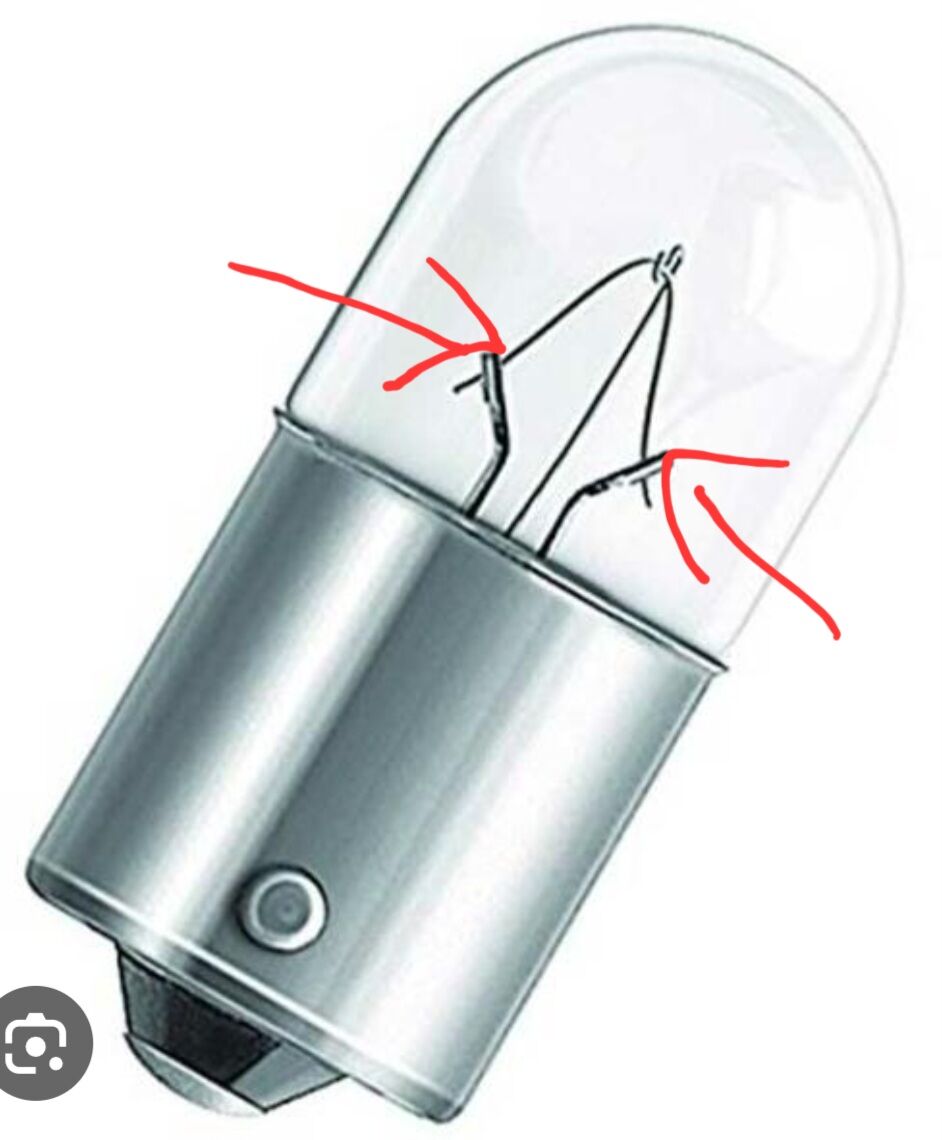

Fogsz egy pótizzót óvatosan eltöröd a búrát és ráforrasztasz két vezetéket arra a két pontra amit jelöltem, majd fixálod pl. műanyag ragasztóval vagy epoxyval. Mivel az izzó cserélhető így nem jár garivesztéssel a művelet hisz nem kell megbontanod hozzá semmit. Tudom elég suttyó megoldás, de életképes.
Autós boltban pont kapható ez az izzó 10w/24V bajonettzáras, ilyen van a kapunyitódban is.

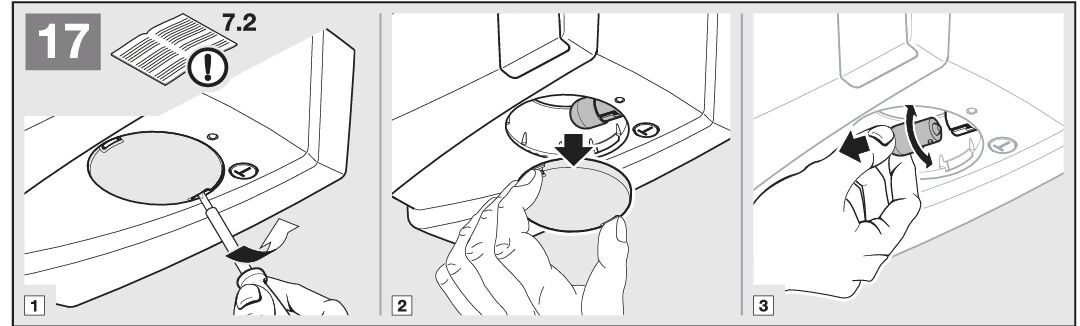

Sőt itt az izzócsere folyamata az általad linkelt kèzikönvben.
-
ViZion
félisten
válasz
demars
#90753
üzenetére
A betonozás fain. Anno a fürdőszobatükör világításhoz raktam ledszalagot, jó minőségűt vettem, mert csak 80 cm kellett. Új táp, közelségérzékelős kapcsoló.
Az első led alig pár hónap után hullott el. Senkit nem zavar, csak engem. A barátod fel tudja dolgozni, ha a betonozott világításból pár led meghal?
Én ki tudnám cserélni 20 perc alatt (csak ehhh...), a betonból mennyi idő kivésni?
-
-
Pötyi
őstag
válasz
demars
#90753
üzenetére
Na igen, de az akksinak van egy élettartalma. X idő, vagy Y feltöltési ciklus után elkezdenek meghalni a cellák. Meg hát a kültéri téli-nyári hőmérsékletingadozás se tesz túl jót az akksi életciklusának. Szóval ha ezt a rendszert lebetonozza a kerti járdában, akkor minden egy-másfél évben feltöri a betont az akksicseréhez?
-
Ribi
nagyúr
válasz
demars
#90730
üzenetére
Csak single ended A-nál szokták, mert ott a kimenő feszültség a tápfesz felén van, de ezt mai erősítőkben szerintem sosem használják, mert hát ez a leg hatékonytalanabb jó madjarsággal. Push pull A-t szoktak inkább használni.
Bár igazából a single ended A-t is lehet használni +- táppal és akkor nem kell.
Szóval inkább ahogy Dr. Szilikát írja. -
#90731
Dr. Szilikát
őstag
demars
#90730
Dr. Szilikát
őstag
válasz
demars
#90730
üzenetére
Igazság szerint csak a hangszórót védi, amúgy nem kellene és még a hifisek sem szeretik, rontja a minősêget, de még hibaforrás is.
Ezért jobb a DC--csatolt kimenet, amikor a GND-hez képest pozitív és negatív tápfeszültséget is alkalmazunk, a kimenetet pedig 0 V-ra állítjuk be.
-
Ribi
nagyúr
-
#90712
Dr. Szilikát
őstag
demars
#90705
-
#90677
Donki Hóte
veterán
demars
#90675
-
aujjobba
addikt
válasz
demars
#90653
üzenetére
Ez rendben is van, bár ilyesmivel meg én nem foglalkozok.
De pl nemrég készítettem egy kis kapacitiv ejtő áramkört, azaz 230 be, 330nF kondi a kapacitiv reaktanciája által ejti ennek a nagy részét, egyeniranyitas, 12V Zener, mozgásérzékelő 12V-on plusz egy relé amit behúz ha mozgás van.
Na ebben amíg el nem zártam dobozba, minden alkalommal megnéztem a kondijait a konnektorbol kihúzás után, biztos ami biztos.Főleg miután az első nyákot szarul csináltam meg, vékony sávokkal amik ráadásul túl közel is voltak egymáshoz.
Na arról szó szerint lerobbant a vezetősáv amint bekattant a relé -
#90649
tordaitibi
veterán
demars
#90646
-
Reggie0
félisten
válasz
demars
#90613
üzenetére
Ugy igazan egyik se. A potival sorosan is legyen ellenallas (ami ele kotod a csuszkat), mert ha 0-ba tekered a potit, akkor is megprobalja a referenciafeszultseget kikenyszeriteni, aminek az lesz a kovetkezmenye, hogy a lehetseges maximalis feszultsegre fogja kivezerelni az lm317 a kimenetet.
-
#90614
Dr. Szilikát
őstag
demars
#90613
Dr. Szilikát
őstag
válasz
demars
#90613
üzenetére
Mindkét esetben változik az ellenállás, de ha a csúszka testen van, biztonságosabb általában, véletlen zárlat, illetve kézzel érintve brumm szempontjából.
De így mégsem az igazi, mert egy trimmer lehet kontakthibás, szakadozhat, mozgatás hatására. Itt az alsó tag ellenállásának növekedése pont felfelé rángatná a kimeneti feszültséget, ami kínos tud lenni.
Sokkal egészségesebb, ha egy trimmer "rohadása" mindig csak lefelé változtatja a feszültséget. Ez egy általános tervezési szempont, sok hasonló esetben, ami károkozással járhat.
-
#90544
Dr. Szilikát
őstag
demars
#90543
-
#90523
Dr. Szilikát
őstag
demars
#90522
Dr. Szilikát
őstag
válasz
demars
#90522
üzenetére
12 V 108 W-ra megfelelő keresztmetszet szükséges, illetve több ágon / két végen történő betápon is el kell gondolkodni valószínűleg. Nem foglalkoztam ilyenekkel, esetleg itt is szétnézhetsz:
https://prohardver.hu/tema/led_vilagitas_a_lakasban/friss.html
-
Reggie0
félisten
válasz
demars
#90464
üzenetére
Kart konnyen okozhatsz, mert nem csak a hutoborda a szempont, ugyanis a legaramlas huti a tobbi nem bordazott alkatreszt is, mint pl. az elektrolit kondenzatorokat. Persze, ez nem feltetlen jelenti azt, hogy azonnal tonkremegy, hanem azt is okozhatja, hogy akar jelentosen lecsokken az elettartama. Amit ugy terveznek, hogy leallhat benne a venti es nem gagyi marka, azoknal erre is figyelnek a tervezeskor.
-
#90465
Dr. Szilikát
őstag
demars
#90462
Dr. Szilikát
őstag
válasz
demars
#90462
üzenetére
Az átlag tömegtermékeknél, amelyek komolyabb teljesítményt sem mutatnak fel, elterjedt a tranzisztoros szabályzó, ahol a diódák hűtőbordájának hőfokára reagál a ventilátor.
Korábban voltak azok a nagyon egyszerű darabok, ahol fix 12 V-ra kötötték a ventilátort.
Az igényesebb, nagy teljesítményű tápok más kategória.
Külső beavatkozásnak lehet veszélye, ha túlmelegszik és te leszabályoztad, vagy épp azért melegszik túl.
-
-
#90366
Dr. Szilikát
őstag
demars
#90365
Dr. Szilikát
őstag
válasz
demars
#90365
üzenetére
Ennek van olyan megközelítése is, hogy a feszültségstabilizálás gyakorlatilag egy referenciafeszültség felerősítése egy műveleti erősítővel, melynek kimenete megvan fejelve egy nagyáramú fokozattal is (ez maga a tápkimenet).
Meg az is benne van, hogy ez lényegében egy negatív visszacsatolás, ahol a kimenet változásait visszacsatoljuk ellenfázisban egy bemenetre, a műveleti erősítő pedig a változások ellen dolgozik, ezáltal stabilizálja a kimenetet.
A feszültségstabilizálásnak ez az elve egyébként független attól, hogy analóg (disszipatív) vagy PWM technikával működik maga a végrehajtó áramkör, tehát ami a kimenetet közvetlenül befolyásolja.
Mintha azt mondanánk, hogy van egy szelep (működik, ahogy akar) és van egy szabályzókör, azaz negatív visszacsatolás, ami a szelep nyitását vezérli.
-
aujjobba
addikt
válasz
demars
#90363
üzenetére
Referencia feszültséget elő tudsz állítani pl TL431-gyel, alap konfigurációban ez ad stabil 2.5V-ot.
Ha mondjuk 5V a cél a kimeneten, akkor teszel oda két ugyanolyan ellenállást sorban osztónak, közöttük épp 2.5V lesz ideális esetben.
A komparator a referenciát (2.5V) hasonlítja azzal amit az osztóról beadsz neki, ami ugye a fenti esetet nézve épp 2.5V ha 5V van a kimeneten, ergo nincs teendő.
Ha eltér az osztóról bejövő fesz a 2.5V referenciától, na akkor kell beavatkozni a PWM kitöltésbe.
De hogy ez a beavatkozás hogyan működik pontosan az passz.Breadboard-on magas frekvenciás kapcsolgatás ritkán működik, ahhoz nyák kell, és az elrendezés, rétegrend is számít.
A Breadboard-dal és ahhoz használatos hosszú vezetékekkel ne számíts jó eredményre. -
aujjobba
addikt
válasz
demars
#90358
üzenetére
A vezérlőnek van egy belső feszültség referenciája, pl. 1.25V.
Egy FB (Feedback/visszacsatolás) lábra a kimenetről fesz osztóval csatolsz vissza, hogy a megfelelő kimeneti feszültség esetén épp a referencia értéket adja ki az osztó.
Egy opamp/komparator a vezérlőn belül hasonlítja a referenciát a FB lábra küldött értékkel, és az alapján korrigálja a PWM kitöltését. -
#90352
Dr. Szilikát
őstag
demars
#90350
Dr. Szilikát
őstag
válasz
demars
#90350
üzenetére
PWM-szabályzó lehetséges a mindentudó 555 segítségével is, de az nem alkalmas minden célra. Egy klasszikus a TL494, illetve mára sokféle van.
PC-táp átalakításáról régóta terjed a neten egy olasz srác, Roberto Chirio megoldása, noha nincs benne olyan különös dolog, amit más ne tudna kitalálni, de ő csinálta meg a leírást, azóta mindenki másolja:
-
#90343
Dr. Szilikát
őstag
demars
#90341
Dr. Szilikát
őstag
válasz
demars
#90341
üzenetére
A mikrosütőben lévő túl vastag, van jobb is:
https://vi.aliexpress.com/w/wholesale-mica-to-220-pad.html
TO-220 csillámra kerestem a példa kedvéért, de mint látható, több más dolog is megjelenik. Noha a csillám mára elavultnak is számít, meg a természeti forrásokat is pazarolja, de ha azt választod, hővezető zsírral is szokás lekenni.
Fehér színű, fémoxidokkal adalékolt zsír való hozzá, ami elektromosan szigetel, bár sok esetben tiszta szilikonzsír, vagy csapágyzsír is megteszi.
-
demars
addikt
válasz
demars
#90224
üzenetére
Nem volt túl sok időm méricskélni. Ismerkedtem az új kütyüvel. Okosabb, mint én
Mivel sohasem használtam és nem is láttam ilyen műszert minden új számomra. Sokat olvastam szkóp használatáról, de élőben más.
Rájöttem hogy lehet a jelgenerátor funkciót használni és tesztelni (mérni)..
Még a leolvasást kell gyakorolnom (értelmeznem). -
#90189
Donki Hóte
veterán
demars
#90184
-
Reggie0
félisten
válasz
demars
#90182
üzenetére
A 3db NPN tranyobol egyet csak diodanak hasznal, ez gondolom azert van, mert igy a nyitofeszultseg karakterisztikaja ugyanolyan lesz, mint az NPN bazisanak a karakterisztikaja. Ez kell ahhoz, hogy a tesztfeszultseget alacsonyan tudja tartani., ugyanis a masodik NPN tranzisztor bazisaramat a diodakent hasznalt tranzistor(bal also) sontoli ki a bemeneten fellepo rovidzar.
-
#90185
Dr. Szilikát
őstag
demars
#90182
Dr. Szilikát
őstag
válasz
demars
#90182
üzenetére

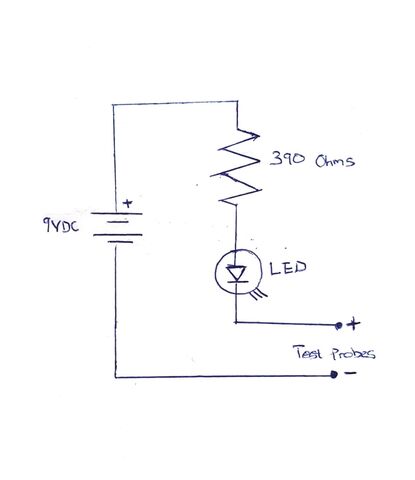

Lehet, hogy az alacsony tápfeszültség miatt, erősítés növelése, ugyanakkor brummérzékenység kivédése miatt variálta meg ennyire a készítője. Talán hozzá hasonló kísérleteket kellene lefuttatni, hogy rájöjjünk az okára, mert amúgy nem tűnik indokoltnak:
https://www.google.com/images?q=continuity+tester+schematic
Egyszerűbben is lehet.
-
demars
addikt
válasz
demars
#90182
üzenetére
Összeraktam az áramkört próba panelen, működik. Ha 9 voltos elemről szeretném működtetni mit kell változtatni?

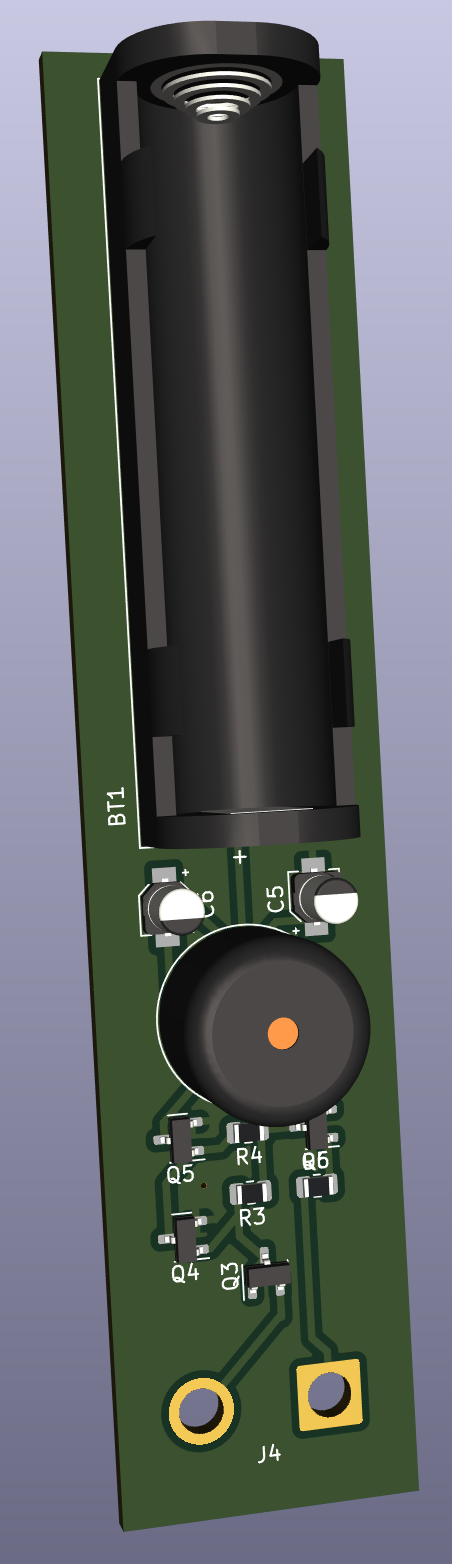

BSS oldalon azt írta a szerző, hogy vastagabb filctoll házában elfér, ezt ti hogy oldanátok meg? Azért elég sok átkötés, vezeték kellett. Simán forrasszam össze a lábakat? Egy pici műszerdobozba tenném az áramkört. -
Reggie0
félisten
válasz
demars
#90117
üzenetére
Ezeket a kapcsolasokat valtakozo aramu/feszultsegu szempontbol kell nezni, ezeknek az erositeserol szol. Ha az aramkorre felrajzolod a valtakozo feszultsegu helyettesitokepet, akkor a tapfeszultsegek a folddel egyenertekuek, mert a tapellatast biztosito feszultseggenerator(idealis esetben) nulla belso ellenallasu es az egyenfeszultsege valtakozo szempontbol nem szamit, azaz 0V, tehat egy vezetekkel helyettesitendo. Igy a kollektor mar a foldon is van.
Az egyenfeszultsegu helyettesitokep a munkapont beallitasara szolgal kizarolag.A kozos(foldelt) kollektoros kapcsolas tulajdonsaga, hogy idealizalt esetben a bazison fellepo feszultseg lesz az emmitteren is (valosagban -0.6V kb.). Emiatt feszultseg erositesere nem alkalmas a kapcsolas csak aram erositesere. Egy ilyen kapcsolasnak a kimeneti impedanciaja joval alacsonyabb, mint altalaban igenylunk(pl. audio erosito), ezert azt illeszteni celszeru, amire a trafo alkalmas(idealis esetben vesztesegmentesen alakit at). Ezaltal az aramerositesbol feszultsegerosites is lesz, az erosites nagysagat(elsodlegesen) a trafo attetele fogja megszabni (ha a bemeneten meg tudja taplalni kello arammal a tranzisztoros kapcsolas).
A trafos dolgot azert szoktak emlegetni, mert jellemzoen feszultsegerositest akarunk elerni, ahhoz pedig kell a trafo ennel a kapcsolasnal.
-
Reggie0
félisten
válasz
demars
#90034
üzenetére
Egyik jol felismerheto ismertetojele, hogy forditott polaritasra nem durran
![;]](//cdn.rios.hu/dl/s/v1.gif)
De viccet felreteve, a tipusatol fugg: keramia, film, es meg nehany specko/ritka, ami most nem erint, az nem polarizalt, a tobbi igen. A tipusokat a boltok jellemzoen kulon almenukbe szervezik es/vagy keresheto parameterkent.
A keramia kondi nem polarizalt, de attol is fugg, hogy milyen kell neked, hogy mi a celod.
-
ekkold
Topikgazda
válasz
demars
#89910
üzenetére
Furatszerelt alkatrészek esetén, az általánosan kapható 0,6W-os fémréteg ellenállásokat szoktam használni, mert a kisebb teljesítményűen sem sokkal kisebbek, és árban simcs jelentős különbség. Amúgy passzív alkatrészek tekintetében nekem a lomex tűnik a legolcsóbbnak. Az ellenállások gyakorlatilag filléres tételnek számítanak. Ha kell valamilyen érték, akkor minimum 50...100db-ot veszek, hogy később is legyen belőle, így sem vésze összeg, és egy idő után lesz mindenféle érték otthon, hosszú távon így a legolcsóbb...
SMD-ből általánosan a 1206 méretet használom, mert azt még viszonylag könnyű kezelni (esetleg 0805), az ennél kisebbeket csak akkor ha kifejezetten szükséges pl. méret korlátok miatt. Az ennél nagyobbakat szintén akkor használom, ha valami külön indokolja, pl. teljesítmény, feszültségtűrés, impulzustűrés, pontosság...
Az elektrolit kondenzátorok ESR értékével, elsősorban kapcsolóüzemű áramkörök esetén kell foglalkozni, vagy amikor bármely okból külön előírás az adott áramkör esetében az alacsony ESR.A furatszerelt ellenállásokról még egy mondat erejéig: a 0,6W-os mellett még az szól, hogy ezek már elég strapabírók, sokszor azt is kibírják ha kicsit megfüstölik öket
. Ha pedig méret problémák miatt kellene kisebbet használni, akkor sem veszek mondjuk 1/8-ad wattos verziót, mert akkor már egyszerűbb SMD-re váltani. Persze mindez magánvélemény, ha akarod figyelembe veheted, de ha nem akkor sem történik semmi... -
#89912
Dr. Szilikát
őstag
demars
#89910
Dr. Szilikát
őstag
válasz
demars
#89910
üzenetére
Korrekt rajzoló feltünteti, ha nagyobb teljesítményű ellenállás szükséges, mint az alapértelmezettnek számító 1/4 W. Indokolatlanul nem érdemes nagyobbat betenni, semmi haszna.
Sok esetben 1/8 W is elegendő, amit már magának dönthet el az ember, ha nem közlik külön. Például látod, hogy akkora nagy ellenállás (ohmra), amit még az egész tápfeszültség sem lenne képes túlterhelni, illetve rutin alapján mindent tekintetbe véve, amit kell ilyenkor. Meg azt is, amikor a rajzon esetleg elfelejtették a nagyobb teljesítményt jelölni.
Elektrolit kondenzátor manapság már főleg 105 °C-os kapható, amivel legtöbb esetben nem tudsz mellélőni. Ezeknek jellemzően kisebb az ESR-értéke, mint a klasszikus 85 °C-osnál.
Különösen nagy impulzusterhelésre lehetne valami speciálisabb példányt keresni, de mellesleg azt észrevennéd abból is, hogy a felhasznált kondi kórosan melegszik üzem közben, ezért kisebb ESR lenne szükséges, vagy több paralel kondi.
-
PHM
addikt
válasz
demars
#89910
üzenetére
A szénréteg ellenállást hanyagold, fémréteget vegyél.
Ezek a régi 0,25W-os méretében 0,6W-osak, ráadásul sokkal többféle kapható belőlük.
Nagyobb teljesítményűt a kapcsolás ismeretében érdemes venni.
Ha az ellenállásra jutó teljesítmény eléri a névleges érték 80-90%-át, oda érdemes eggyel nagyobb teljesítményűt venni, + ha problémát okozhat a melegedés, akkor is érdemes
az ellenállást túlméretezni.
Kondiknál az ESR érték magasabb frekvenciánál (pl: kapcsoló üzem) számít,
egy trafós pufferkondinál hasznosabb a magasabb névleges üzemóra. -
csubuka
addikt
válasz
demars
#89556
üzenetére
Köszönöm a választ!
Nem lehet, hogy mondjuk ez ahhoz köthető, hogy rengeteg EU országban csak az A típust szabad már frissen felszerelni?
Nehéz számomra eldönteni, hogy mennyire kell ezt akkor komolyan venni. A fentebb linkelt videóban nagyon komolyra veszik, de lehet, hogy az ott már bizonyítottan AC ÁVK-nak gondot okozó 50mA DC szivárgóáram? (már ha jól írom a videó megállapítását) valójában nem is igazán tud kialakulni egy átlag háztartási kütyünél, mint a listázott (Gázkazán, szivattyú, hőszivattyú, vízforgatós ledes masszírozós fürdőkád) BLDC motoros meg kapcsitápos eszközök... és inkább valami problémás villanyautó töltő vagy napelem inverter ami ilyesmit tudna okozni. A többinél meg túlaggódás volna?
A poti ez esetben logaritmikus legyen és mondjuk 47K értékű.
VR1 a balance VR2 pedig a hangerő, itt lineáris potik játszanak.
ha meg nem tudnak nélküle élni, faragj bele egy
Remélem érthető valamennyire... Leválasztó trafónak ez a lényege,nincs galvanikus kapcsolatban a primer oldallal.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
ekkold- Google Pixel topik
- Milyen széket vegyek?
- A fociról könnyedén, egy baráti társaságban
- 3D nyomtatás
- ldave: New Game Blitz - 2025
- Autós topik látogatók beszélgetős, offolós topikja
- Genshin Impact (PC, PS4, Android, iOS)
- Kazy Computers vélemények - tapasztalatok
- Drón topik
- hdanesz: Elektromos autózás - első élmények
- További aktív témák...
- GAMER PC : RYZEN 5 4500 / 16GB DDR4 / ASUS RX 480 8GB / WiFi / Bluetooth / 512GB M.2 SSD / 500GB HDD
- Dell Latitude 7390, 13,3" FHD IPS , I5-7300U CPU, 16GB DDR4, 512GB SSD, WIN 11, ( olvasd végig )
- Acer PREDATOR HELIOS NEO 16 / i9-14900HX / RTX 4070 (140W) / 1 TB SSD / 240HZ
- Topping A70 Pro fejhallgató erősítő
- Topping D70 Pro Octo DAC
- LG 27UL550-W - 27" IPS / 3840x2160 4K / 60Hz 5ms / HDR10 / AMD FreeSync
- ÁRCSÖKKENTÉS Panasonic Viera 37" TH-37PV8P plazma TV eladó (2 HDMI)
- Telefon felvásárlás!! iPhone 15/iPhone 15 Plus/iPhone 15 Pro/iPhone 15 Pro Max
- DELL PowerEdge R730xd 12LFF+2SFF rack szerver - 2xE5-2680v3,64GB RAM,4x1GbE,H730 RAID v ZFS
- Azonnali készpénzes Sony Playstation 4 Slim / PS4 Pro felvásárlás személyesen/csomagküldéssel
Állásajánlatok
Cég: Promenade Publishing House Kft.
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
