Új hozzászólás Aktív témák
-
kpityu2
őstag
-
Parson
addikt
Nos a DNS spirál a sima spiráltól ugye csak anyniban különbözik, hogy kettös, és a két spirál között diszkrét lépcsönként kapcsolat van, de ez utóbbi a spirált leíró fv szempontjából nem érdekes.
Viszont egy fv-t egy másik fv-re rátekerni (pl spirál a spirálon végigfutva) egy érdekes kérdés... Pro/ENGINEER-ben gond nélkül meg lehetett ezt tenni a megfelelö feature-ökkel, csináltam is anno ilyet, de hogy matematikailag hogyan kell felírni precizen, na azt most fejböl nem tudnám... utána kell olvasnom nekem is annak, amit már régóta nem használ az ember...
-
Parson
addikt
-
#12267
Kicsipampam
tag
tycon
#12264
-
Parson
addikt
A félreértés elkerülése végett, az én irásomban a gomb gombot jelent, a görgö pedig görgöt. A görgös-gomb, pedig az olyan görgöt amit gombként nyomogatni is lehet a görgetésen túl. Remélem igy már elkerülhetö a félreértés, és a 3 gomb 3 gombot jelent annak is aki olvassa, görgö nélkül, pusztán 3 gombbal a régi 2 gomb helyett.
3 gombos:
-
Parson
addikt
Már hogy a viharba ne lenne. IBM, HP is gyártott, nagyon keresve még lehet találni. A baj ott van, hogy én már beletörödtem a görgö elönyeibe, és nem rendelek. Pedig régen másik cégnél nagyon élveztem vele a Pro/E 2001-et... hiába, az ujjak ergonomiája sem utolsó szempont.
-
detroitrw
addikt
Koszi az infot
Ha hol tudom nincs benne lisp (de attol fuggetlenul valahol olvastam, hogy meg lehet vele etetni ...)vba-val probalkozok
Talaltam olyan parancsokat ahol a part-bol az adott feluletet kivalasztva arrol keszit egy dxf fajlt.
Lehet ez az utvonal is jo lesz, mar csak magat a mentest kene automatizalni, hogy a clipboard-ba tarolt szoveg legyen a fajl neve (egyelore rakerdez a mentesnel mit szeretnek). -
Dzsiszke
csendes tag
-
Dzsiszke
csendes tag
Régebben én is a formatumokkal operáltam, de meggyűlt a bajom az egyedi ballonok feltételével. Mindig utólagosan kellett módosítani. Itt a fórumon javasolták, hogy használják rajzi sablont, mert ott megadható az egyedi ballon, ellentétben a formátumnál. Jól is működik, csak ha módosítani akarom a rajzlap méretet csak formátum cserével tudom megoldani. Gondoltam van valamilyen eljárás amivel a rajzi sablont tudom cserelni.
-
#12133
Kicsipampam
tag
tycon
#12131
Kicsipampam
tag
és Parson-nak. Nem tudom ezen fórum keretei között ki lehetne-e tárgyalni, ki milyen lépésekkel jutott el a végeredményhez (képekkel, ha lehet). Nagyon kíváncsi lennék más metódusra is. Ma csinálok egy csak színtiszta felületekkel és valamennyire parametrizált modellt is. (ha engedi az SW) Feltekerés, kitekerés, rávetítés témakörben lehet csak felületmodellel nem megyek semmire, mindenképpen kell a lemezmodell. Próba. Ebből is sokat lehet tanulni. Végre nem csak primitív testmodellekkel van dolgom.
-
csibai
újonc
Az előző hsz-eket olvasgatva valóban nem egyszerű feladatnak tűnik.
Nem tudom a 3D-s szerkesztési lehetőségeket, de nem lenne esetleg egyszerűbb egy sík lapra felrajzolni, és azt tükrözni?
Közben folyamatosan nézegetem a Solidworks lehetőségeit, próbálgatok példa videók után rajzolni, több-kevesebb sikerrel. Nem véletlenül tanítják egyetemi szinten évekig a használatát! Ez már nem Illustrator, meg Corel.
Vannak oktató videók amit nézegettem, próbálgattam csigavonal, csigalépcső, menet meg ilyenek, de azok egyenes vonal mentén építkeznek, jelen esetben pedig minden méret más.
Köszönöm, hogy többen is próbálkoznak a megrajzolással!Üdvözlettel: csibai
-
kpityu2
őstag
Szerintem túlbonyolítod. Amit én csináltam az egy 3D spirálból és a végein 1-1 keresztmetszetvázlatból áll. A keresztmetszetek nem is négyszög, hanem két ívből álló "falevélcsúcs". Ahogy Parsons is mondja, szilárd testként esélytelen, hiszen garantált az önmetsződés. Felületként kell megcsinálni, amiből utólag összetrimmelheted a testet ha nagyon akarod.
-
kpityu2
őstag
Kicsit elmélkedve rajta, a spirálcsökkenésnek bármilyen lefutást definiálni lehet, ha ahogy Kopi31415 javasolja a szimmetriasíkra készítünk egy 2D spirált, majd az a szimmetriasík normálisát tengelynek véve rávetítjük egy revolved surface-re. Annak a felületnek az alkotója bármilyen görbe is lehet, a projekcióval keletkező 3D spirál meg nyilván követi. Így még egyszerűbben is lehet parametrizálni.
-
#06658560
törölt tag
Na akkor hogy csinálnám CATIA-ban:
A szimmetriasíkra spirál felvesz, az a síkra normál irányban kihúz. Ezen felületre egyenes fektet, majd azzal felület megvág. Innen egyenessel draft angle-lel, vagy adott felülethez szögben álló felület swept surface paranccsal létrehoz. Tükröz, vág, join.
Ha kicsit komplexebb, akkor a spirálra felpakolnék N darab pont, amikben a síkra normál egyeneseket hoznék létre, megadott hosszal. Ezeket összekötni multi section surface-szel, majd a végükön egyenként létrehozni a kívánt értékű lejtéssel az egyeneseket, amikkel aztán megint multi section surface a játék. -
kpityu2
őstag

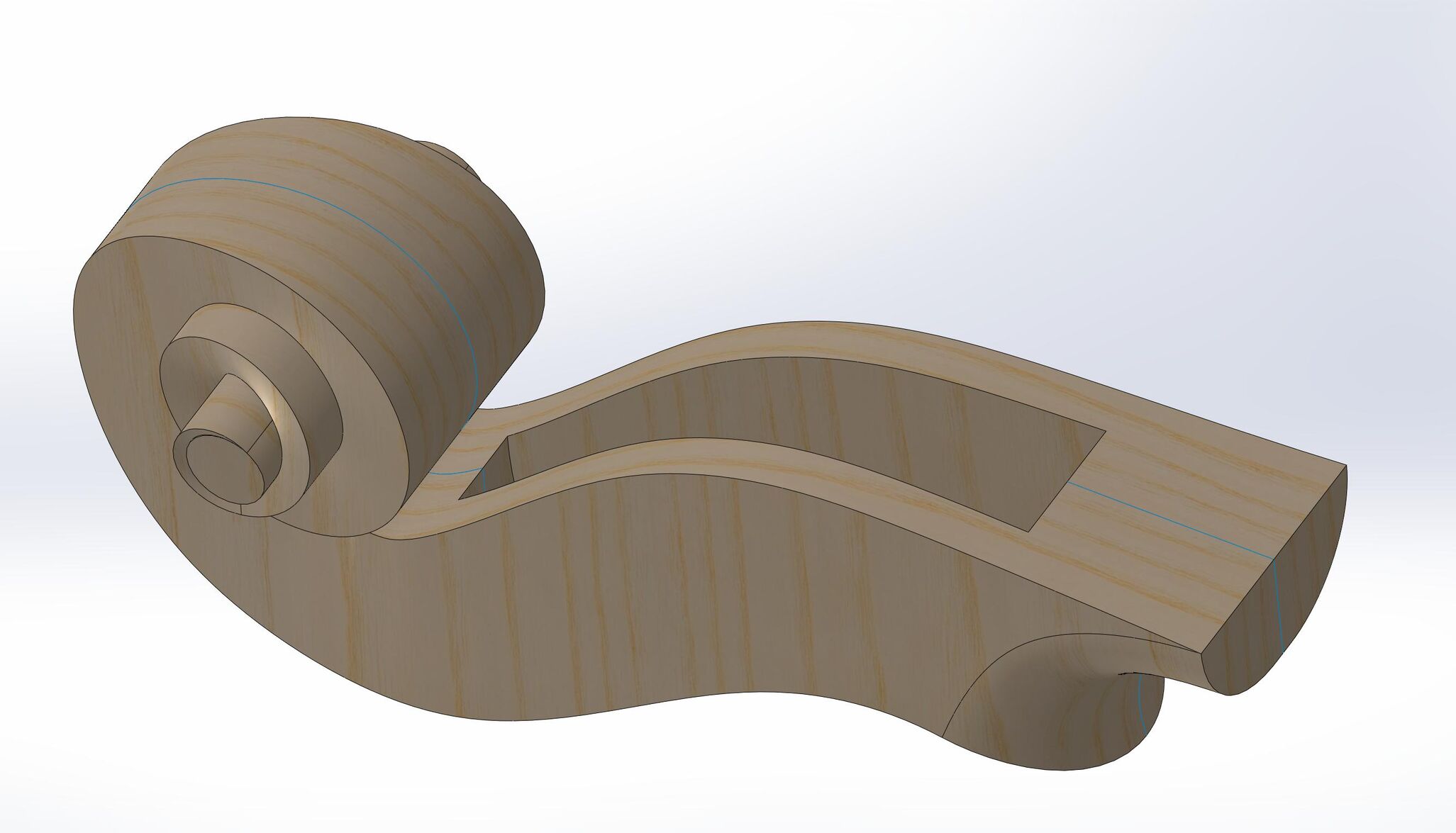

Csak a contest kedvéért én is összeütöttem egy csigát.
Nyilván a paraméterezéssel lehet faragni. 45 fokos csigavonal az útvonal, két keresztmetszettel, tengely körüli elcsavarással. Solid Edge 20 progival. Olyan 20 perc meló, az is főleg a hibaüzik miatt, úgyhogy csak szolidan kritizálni.
-
Parson
addikt
Én megpróbálnám a gyártást alapul venni, ha 'szabadkézzel' megy a finomhangolása a formáknak, akkor spline-nal, ha CNC géppel marják, akkor egyenlettel... mindkettö használható keresztben is, de szebb ha a CAD design megoldása 'követi' a késöbbi gyárást is... ezért hajlitgatott lemezek kiadódó éleivel én nem szórakoznék pl soha. De mindez csak egy 'külsö' meglátás.
-
#12041
Kicsipampam
tag
tycon
#12031
Kicsipampam
tag
Ebben a kiterítési témakörben elvileg majd mindegyik ugyanazt tudja. Talán az SW itt egy kicsit előnyben van, de az inkább a jó macro prg-nak köszönhető, mint SheetWorks vagy SPI. Azt szoktam mondani, hogy 1 hét képzés után is tudnak jó terítéket előállítani utcáról behívott emberek. Élhajlítási adattár meg elég jó van 2004 óta, amióta a Trumpf piacra dobta a TASC vezérlését és ehhez tartozó rövidülési táblázatait. Rengeteg anyagot kivágtak, meghajlították különböző szögekben, alsó-felső szerszámpár kombinációban majd ezt egy 10-20x nagyításon kivetítették és lemérték az értékeket majd a fent említett táblázatokat megkreálták.
-
-
Wasquez
senior tag
Ez a tartalma:
generate UI traceback and exit
Generating automatic traceback in C:\Users\Public\Documents\traceback.log...
Automatic traceback done.
Exception - code was C0000005.És van egy std.err fájl, amit nem másolnék be ide teljes egészében, mer tnagyon hosszú:
clnttcp_create: connect failed, error = 10061, retrying
%UIMSG-USER-ERROR, Did not find resource translation file "tree_node_tmpl_symb.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "main_wind_dlg.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "adb_main.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "main_action_menu.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "animationlayout.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "lay_message_area.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "common_main_popups.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "proe_menubars_lay.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "lay_status_line.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "accs_wind_dlg.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "adb_main.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "lay_status_line.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "main_action_menu.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "inpdlg_small.txt"
%UIMSG-APPLICATION-ERROR, ui_create_search_path: Ignoring non-existent folder "proe/zbaseutils"
%UIMSG-APPLICATION-ERROR, ui_create_search_path: Ignoring non-existent folder "proe/zbase_apps"
%UIMSG-USER-ERROR, Did not find resource translation file "soipoverlaycmd.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "ui_menu.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdnamedviewsgalselect.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmddwgtblinsert.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmddwgtblfromgallery.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmddtltxtsymgallerylist.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdceformatsgallery.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdcefltformatsgallery.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdceorientationgallery.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdcepapergallery.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdcesetbackgroundlist.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmddtlsetordinatestyle.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdviewgallery.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdscenegallery.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappprt.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappasm.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappmech.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappasmexit.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappprtexit.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappmoldlayexit.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappanim.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappasmweld.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappprtweld.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilapppipe.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappcable.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappmoldcast.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappasmmoldlayout.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappmfg.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappdwg.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappdwgstd.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappdwglgcy.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappdwgtmplt.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappdwgpipe.txt"
%UIMSG-USER-ERROR, Did not find resource translation file "procmdutilappprtgdt.txt"
%UIMSG-APPLICATION-ERROR, Could not open resource file 'procmdutilappphotorealrend'
%UIMSG-USER-ERROR, Failed to create device: ProCmdUtilAppPhotoRealRend, from resource file: procmdutilappphotorealrend
%UIMSG-APPLICATION-ERROR, Could not open resource file 'procmdutilappphotorealrendclose'
%UIMSG-USER-ERROR, Failed to create device: ProCmdUtilAppPhotoRealRendClose, from resource file: procmdutilappphotorealrendclose
%UIMSG-USER-ERROR, Did not find resource translation file "procmdeditundo.txt"
%UIMSG-USER-ERROR, Did not find resource translation file -
Wasquez
senior tag
Nem lenne hátrány a példa alapján, ha mondjuk csak a lap szélességét kellene megváltoztatni, az minden alkatrészre érvényes lenne, mert mindennek változni fog a mérete ezáltal. Ezeket minden lapon módosítani elég hosszadalmas lenne.
Nem ismerem ennyire a programot, hol találom ezt a family táblát?
Megnézném, hogy tudom e használni!?
Köszönöm az infókat! -
Wasquez
senior tag
Nagyrészt nem értem, amiket mondtál!
Konkrét példa, egy bútorlap szekrény, lapokat kell legyártani, és mondjuk ez majdnem lehetne egyetlen szálból darabolva. Például a hátlapnak egy hornyot kell kimarni minden lapból, ami az egész szálon végigfuthat, hasonlóan az élek lekerekítése. de a lapok szélein a látszó élekig nem futhat ki a horony.
Ezért megrajzolok egy kontúrt és kihúzom valamekkorára és ezt elmentem.
Majd ebből szeretnék egy alkatrészt, amit kicsit tovább kellene alakítanom, , majd elmentenem. Aztán az előgyártmányomat ismét szeretném felhasználni egy kicsit más alkatrészhez.
Nem gondolom, hogy ez túl bonyolult lenne, csak nekem nem világos a működése, hogy az előzmények, hogyan kapcsolódnak össze!?
Nagyjából egy elágazást szeretnék a fában egy szülő alkatrész alá szeretnék belőle tovább módosított alkatrészeket készíteni.
Eddig egyszer próbáltam talán valami mentés másként megoldással, de azzal csak a neve változott, nem jött létre még egyszer más néven, ha jól emlékszem!? -
Dzsiszke
csendes tag
Köszönöm a válaszokat! Hétfőn kipróbálom.
Atlantis: Lehet nem jól fogalmaztam. Én is azt szeretném, hogy előre legyen minden beállítva és ne kelljen minden rajzon állítgatnom. A rajzokhoz üres templates-ket használok amik csak a rajzi keretet, szövegmezőt és a repeat region táblázatot tartalmazza. Minden jól is működik. Mikor rajzot készítek kitöltődik a szövegmező valamint a darabjegyzék táblázat is. A problémám csak az, hogy amikor felteszem a ballonokat utána jó pár kattintgatás árán állítom át a saját ballon formátumomra. Természetesen egy makróval egy kattintásra redukálhatnám, de pont az a jó a pro-ban, hogy minden testre szabható. Alapból azt feltételeztem, hogy ez is vezérelhető a konfiguráció fájlokból.
-
-
Kowax
tag
Parson:
Köszönöm az ötletet, ha nagyon nem megy, lehet elmegyek ebbe az irányba.
tycon:
Igen, erről már volt korában szó és ez az irány, amerre gondolkozom, csak nem vagyok benne biztos, hogy csak a rajzok megnyitását is lehet vele kivitelezni, na meg hogy szereti-e a Creo 4-et. Van egy hasonló megoldás, amivel kipróbálom, ha oda jutok, utána pedig már csak próbaképpen ezzel is megnézem, milyen eredményt hoz.
Köszönöm a korábbi leírást hozzá! -
Parson
addikt
Wildfire 4.0? Legalább az utsó kiadott Datecode (most nem látok rá a szerverre, hogy melyik is az)? Akárhogyis, elismerésem... az még jó Pro/ENGINEER volt csudálatos ribbon menü nélkül.
Hm, kiváncsiságképpen beléptem a PTC oldalán a supportra a 15 éves felh nevemmel es jelszavammal... csudák csudájára még müködik.
-
Kowax
tag
tycon:
Igen, természetesen a legfelső assembly megnyitásával kezdem, aztán azon belül van mondjuk egy részösszeállítás, ami változik és azt szeretném 1-2 lépésben átnevezni az összes alkatrészével, rajzával együtt. Az alkatrészekkel nincs is gond, a rajzokkal már annál inkább. Egyesével megnyitogatva rengeteg idő elmenne, ezért keresek hozzá valami okosságot. Természetesen utána a fő assembly-t is mentem. A cég méretéből adódóan pedig én helyettesítem a Windchill-t.Atlantis:
Tegyük fel, hogy olyanunk nincs. Akkor mi a B-terv? -
Atlantis
veterán
Fityfenét, manapság kismillió videó van, normális a súgója is...szerintem már semmivel sem nehezebb, mint a többi szoftver, a Creo sorozat eléggé felhasználóbarát lett.
Nem beszélve róla, hogy a hazai (és nemzetközi) hivatalos support is igen jó hozzá, a kérdező munkahelyén is jó eséllyel elmaradt a rendes oktatás, mert azzal szeretnek spórolni a cégvezetők, talán pont a fentiek miatt, mert sok anyag van ingyen is a neten....az ideális kolléga meg ugye lelkes, szomjazza a tudást és 10-12 óra munka után még keresgél a neten, gyakorol, stb. ...természetesen szabadideje terhére és nem túlórának beírva.
-
kpityu2
őstag
Nem azért írtam amit írtam, hogy a WF-Creot ekézzem. A piacon sok féle CAD-CAM rendszer van, az egyik cégnél ez, a másiknál az. Kooperációra pedig szükség van. Nyilván rendszeren belül nincs gond, mert a fejlesztők megoldották. A fixpontos számábrázolásnak is vannak előnyei, kevesebb memóriát használ, nagy szereléseknél el komoly előnyt jelent. Viszont problémát is a lebegőpontos rendszerekkel való kapcsolattartásban.
Azért elvárható, hogy egy nyílt adatcsere formátumba mentésnél kompatibilis módon mentsen. Ami egyébként nem lehetetlen, mert általában 4 tizedesjegy pontosság után (mm egységben) már a lebegőpontos rendszerek is egybeesőnek tekintenek két koordinátát.
A gond az, hogy ha modellezésnél ennél a 4 tizedesjegynél rosszabb a rendszer bezárási pontossága (át lehet állítani jobbra, tudom, mert teszteltem), akkor már hiába exportál utána, a 3-4. tizedesjegy véletlenszerű értéket kap. Importáláskor meg ha a fogadó rendszer jobb bezárási tűréssel dolgozik, nekiáll "összehegeszteni" a csatlakozó éleket. Ami vagy sikerül, vagy nem.Akit érdekel a téma, tesztelheti a dolgot pl. a Rhinoceros 3D programmal, ott munka közben lehet állítgatni a bezárási tűrést, majd a nyitott élek analízissel meg lehet nézni, hogy azok a találkozásokat amelyek a tűrésen belül vannak zártnak tekinti, amelyek kívül, azokat nyitottnak.
-
-
Parson
addikt
Hazudnék ha azt mondanám, hogy nekem könnyü volt. Semmi nem könnyü, ha jól akarod csinálni. De a befektetett energia általában megtérül - persze választani kell tudni (SW-öt spec az akkori cég eröltette, de nem bántam meg, végülis mindenböl tanul az ember), vagy legalább egy jó sejtéssel élni, hogy mégis mibe vág az ember. Aki pedig autodidakta módon képes arra, hogy tanuljon egy szoftvert, az sokkal többet nyer vele, mint gondolná elsö körben. Persze nagyon hasznosak a segitö tanfolyamok (föleg a szoftver elsö bemutatkozásánál), vagy néha csak 1-1 kisebb segitség, de az alapvetö kitartást és szemléletet is böviti az, ha magától kutatja az ember a lehetöségeket.
Az én kedvencem már csak a Pro/E 2001 marad... kicsit kocka volt, de nagyon jól lehetett használni. Mai napig megvan az utolsó Datecode lemezen - az már nagyon stabilan müködött.
-
kpityu2
őstag
Szerintem jobban jársz ha nem egy helyen próbálod legyártatni, hanem más-más cégeknél a különböző feladatokat.
A kis cég azért kicsi, mert nincs mindenre gépe, embere. Van aki lézerez, esetleg mellé lemezhajlító, menetfúró,kis ez az ami a témában szükséges, de nincs mondjuk CNC esztergája. Van akik forgácsolnak, van CNC eszterga, maró mellé kis ez az, tömbszikra esetleg, de nincs lemezhajlítója. Van aki fémvázakkal foglalkozik, van darabológépe, szegecsel, hegeszt, mellé kis ez az, de nincs stancolója.
Kialakítasz a kis cégekből egy ilyen gyártói kört és külön külön legyártatod az alkatrészeket, ti pedig összerakjátok. Egyébként vannak gépépítéssel foglalkozó "univerzális" cégek is, Vecsésen rémlik egy, majd rákérdezek ha nem felejtem el. -
#06658560
törölt tag
Eben semmi új nincs: lakóautót, turistabuszt ugyanígy fejlesztenek. Egyik esetén sincs opció másodikra jónak lenni. És vannak cégek, akik hajlandók legyártani egy darabot is.Egyébként normális cég azt csinálja, kerít egy beszállítót, aki hajlandó egy darabokat gyártani, igyekszik mindent forgácsolás, vágás, hegesztés, hajlítás vonalon intézni, nem pedig mélyhúzással, stancolással, hogy ne legyen szerszámköltség, majd e szerint legóz. Ha ilyen cégeket keresel, javaslom Miskolci Egyetem, BME gépész karainak gyártástechnológiai tanszékei látogatását. Van, amit ök is hajlandók megcsinálni, van, amihez tudnak céget javasolni.
-
kpityu2
őstag
Nos, a gyártáshoz több ember és gép kell, mint a gyártatáshoz.
Amennyiben komplett berendezéseket akarsz gyártatni fúrás, faragás, lemezhajlítással együtt, esetleg rozsdamentes anyagból, ráadásul nagyobb tételben folyamatosan, határidőre, stabil minőségben, ahhoz szerintem már nem elég egy pincekáefté. -
Poolip
csendes tag
Szia! Nem, a kivágás (x és y irányban) azonos nagyságú, igaz ezt nem így rajzoltam az ábrán. Hogy az alakzatban pontosan hol van a kivágás (x irányban) az mellékes, nem feltétlen kell egyik széléhez sem igazodnia. Az X-Y síkban a kivágásnak egy tengelyt meg tudok rajzolni az alakzaton belül és akár ehhez a tengelyhez is igazodhatna.
Ami a legfontosabb, hogy a kivágások ismétlődési távolsága az Y tengelyen fusson. Valamint fontos, hogy a kivágások ne szeljék teljesen át az alakzatot.
Lehet most sem fogalmaztam elég egyértelműen.
-
Kowax
tag
Köszi, ezt ismerem, de ez nem volt megfelelő az adott dologhoz, mert akkor az alap alkatrész part-ja nem fog megváltozni, csak az összeállításban lesz mondjuk kisebb. Aztán ha műhelyrajzot akarok arról az alkatrészről, akkor nem lesz jó a méret.
Amit Atlantis írt, az volt a megoldás.
De azért köszönöm az ötletet. -
Atlantis
veterán
No, akkor:
1., Csinálsz simán Notepad-del egy .lst kiterjeszetésű file-t, amibe beleteszed a kívánt paramétereket az alábbi példa szerint, a megfelelő formátumban:
ND_ParamDefArr_K01 = {
{ Name = szabv_szam
Type = string
Default = 'MSz EN 10029'
Enum = { 'MSz 975', 'MSz EN 10029', 'MSz EN 10051', 'MSz 4377', ' ' }
Access=full
},
{ Name = Nyelv
Type = string
Default = 'magyar'
Enum = {'magyar', 'nemet', 'angol', ' ' }
Access=full
}
}Mint látod, ebben két paraméter van megadva, egy szabv_szam és egy nyelv nevű, megadva az alapérték és a választható értékek. Bővítheted ízlésed szerint, azért is tettem kettő paraméter a példába, hogy lásd, hogyan kell felsorolni őket. Nagyon fontos, hogy betartsd a formátum szabályait, mert különben a rendszer nem fogadja el a file-t és fele hajad kihullik, fele megőszül, mire rájössz, mi a rosseb a baja. További nyűgje a dolognak, hogy a megadott alapértéknek mindig benne kell lennie a felsorolásban is.
2., A rendszernek config.pro-ban megadod ennek a .lst fil-nak a helyét az alábbi módon:
restricted_val_definition path
A rendszer minden indításnál ellenőrzi ezt a file-t és kiírja, ha rendben betöltötte, illetve sárga hibaüzenetet kapsz, ha valami gondja van vele.
Későbbiekben: ez egy jól működő dolog. Egy nagy hátránya van: sajnos nem dinamikus, nem frissül automatikusan. Ha később hozzáadsz plusz dolgokat a lst file-hoz, akkor be kell töltetned vele a modellekbe egyesével, amit a következő módon tehetsz meg:
Tools menü/Parameters/Tools/Update Restriction Definition.
Ez eleve csak akkor aktív, ha eltérés van a modellbe betöltött és a külső file-ban lévő lista között. Csak a Parameter fülön éred el, relációk között már nincs meg.
Célszerű az elején jól kigondolni és a sablonfile-ba betölteni a .lst file-t, melyet gondosan az indítási file-ok közé érdemes tenni. Ha változtatás van, mindig töltesd be vele a sablonokhoz is, ily módon új modell készítésekor már azzal fog dolgozni. A .lst-ben szereplő paramétereket ha létrehozod a modellben, automatikusan Restricted pipát kapnak és csak a megadott értékeket veheti fel. Ez alól nincs kivétel.No, bonyolultnak tűnik így leírva, de gyakorlatban nem az. Próbálkozz vele, menni fog vagy ahogy Mesterem mondani szokta: Küzgyé'!.
![;]](//cdn.rios.hu/dl/s/v1.gif)
Szepy2884: A multibody nagy fegyver, nem is értem, miért nem lopta még el a PTC és rakta bele a ProE-ba. Előbb-utóbb ezt meg kell lépniük.
-
Parson
addikt
Hello tycon!
Nem a szoftver inditása volt a kérdés, hanem a ptcsetup.bat indítása -> 'telepítést követő utólagos beállítási panel' indítása. Amúgy köszi, biztos hasznos lesz vkinek ez is.
(Megjegyzem, nem írt felül semmi semmit, telepítéssel nem volt gond.)ptcsetup.bat indítása parancssorból már megoldva, de még lehet kipróbálom ezt is, ki tudja...
-
flash7
tag
Sziasztok!
Sajnos WF4 nem jó, vagyis valószínűleg nem jó (mert a két verzió között sok a változás). A munkahelyen WF2 van, így muszáj azt használnom.
A súgót néztem, és az kiemeli, hogy minél nem használható (Trajectory, Facemill), de nincs említve a Engraving. Szóval nem tudom, mi lehet a megoldás. -
perfag
aktív tag
Ez gondolom sokaknak lehet problémája, mikor megtanulni az új lehetőségeit a szoftvernek.Vannak az Upgrade tréningek, az jó ha a cégvezetés kifizeti.Ha nem, akkor legalább munkaidőben legyen lehetőséged az önképzésre (ez szerintem csak akkor műxik, ha többen vagytok). Ha ez nincs, akkor bizony lemaradtok, illetve a hatékonyság kárára megy.
Upgrade tréning nélkül nekem is elment a nyári szünidőben rengeteg időm, hogy megtanuljam(???) a szinkront. Tegnap csak lestem, hogy egy dxf-es terítékből milyen gyorsan lett a lemezmodell megcsinálva. Aztán van egy rakat modellem Inventorban, eddig nem tudtam átvenni Solid Edge-be, írja az ST4 újdonságok fájl, de ki a fene olvassa el - tegnap tudtam meg, hogy van fordító, ma már csinálom az új feladatokat a diákjaimnak
Szóval, legalább ezekre az éves bemutatókra el kell jutni valahogy.
-
Dr.Speed
csendes tag
Hát sajnos nem működik nekem, így néz ki:
// PTC - PSF file: proe
//
PRODUCT=Pro/ENGINEER
DESC=Pro/ENGINEER (default)
ENV=INTRALINK_DIR=
ENV=ILINK_CMD_NAME=
ENV=INTRALINK_CMD=%INTRALINK_DIR%\bin\%ILINK_CMD_NAME%
ENV=MECH_LP=
ENV=MECH_HOME=%MECH_LP%\%PRO_MACHINE_TYPE%
PSF=%MECH_LP%\install\nt\mech.psf
ENV=PRO_MECH_COMMAND="%PRO_DIRECTORY%\bin\proe.exe" "%PRO_DIRECTORY%\bin\proe2.psf"
ENV=PATH+=%PRO_DIRECTORY%\%PRO_MACHINE_TYPE%\deflib
ENV=PATH-=%PRO_DIRECTORY%\%PRO_MACHINE_TYPE%\lib
ENV=PATH-=%INTRALINK_DIR%\%PRO_MACHINE_TYPE%\illib
ENV=PATH_FILE="C:\FA\Keszulekek\Peremezo\Magasitott_peremezo\mag_peremezo.txt"
Akkor nálatok se sikerült ezt még megoldani? Vagy nem is volt rá szándék se?
hát persze! Köszönöm a segitséget!
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
- Router gondok
- Otthoni hálózat és internet megosztás
- Forza sorozat (Horizon/Motorsport)
- Megjelent a Poco F7, eurós ára is van már
- Kertészet, mezőgazdaság topik
- Steam, GOG, Epic Store, Humble Store, Xbox PC Game Pass, Origin Access, uPlay+, Apple Arcade felhasználók barátságos izgulós topikja
- Milyen okostelefont vegyek?
- Hobby elektronika
- Autós topik
- Kodi és kiegészítői magyar nyelvű online tartalmakhoz (Linux, Windows)
- További aktív témák...
- Windows 10 11 Pro Office 19 21 Pro Plus Retail kulcs 1 PC Mac AKCIÓ! Automatikus 0-24
- ROBUX ÁRON ALUL - VÁSÁROLJ ROBLOX ROBUXOT MÉG MA, ELKÉPESZTŐ KEDVEZMÉNNYEL (Bármilyen platformra)
- Adobe Előfizetések - Adobe Creative Cloud All Apps - 12 Hónap - NYÁRI AKCIÓ!
- Microsoft licencek KIVÉTELES ÁRON AZONNAL - UTALÁSSAL IS AUTOMATIKUS KÉZBESÍTÉS - Windows és Office
- Vírusirtó, Antivirus, VPN kulcsok
- PlayStation Plus Premium 24 hónapos előfizetés , egyenesen a Sony-tól!
- AKCIÓ! Microsoft XBOX Series X 1TB SSD fekete játékkonzol garanciával hibátlan működéssel
- BESZÁMÍTÁS! Apple MacBook Pro 14 M4 MAX 36GB RAM 1TB SSD garanciával hibátlan működéssel
- Apple iPhone 13 Pro , 128GB , Kártyafüggetlen
- Bomba ár! Lenovo ThinkPad Yoga 260 - i5-G6 I 8GB I 256SSD I 12,5" Touch I W10 I Cam I Gari!
Állásajánlatok
Cég: Promenade Publishing House Kft.
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
