Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Lompos48
nagyúr
válasz
moha21 #10398 üzenetére
S - styroflex, P - polyester, T - ? nem hiszem, hogy tantál lenne, ha a példád 400V-ját nézem. Még létezik polikarbonát is a profi termékek között. Na meg PTFE alias teflon szigetelésű is.
Az, hogy írtam, hogy nincs különbség közöttük természetesen az alacsony frekvenciákra érvényes, audióba pedig ott vagyunk. -
Lompos48
nagyúr
válasz
PH-User #10390 üzenetére
A dobozon a szöveg azt írja, hogy legalább 8 ohmos hangszórókat kell rákötni, de 2 pár használatánál a pár eredő impedanciája ne legyen kissebb, mint 4 ohm. Ergo: csatornánként (bal és jobb, ugye) használhatsz EGY 4 ohmost vagy A vagy B kimeneten. Gondolom a 2 bal vagy 2 jobb hangszóró ezek szerint párhuzamosan kötődik.
Érdemes a másikban is kicserélni ugyan olyanra, hogy egyformák legyenek?
Nem fontos.
-
moha21
veterán
-
PH-User
addikt
válasz
Lompos48 #10388 üzenetére
Cseréltem pasztát! Mindig szoktam, ha valami ilyesmit szerelek.
Összeraktam, úgy működik, ahogy eddig.
Tettem még fel képeket, az utolsó 5 kép az friss!
Van egy, amin a hangfallal kapcsolatban írnak.
Na, megmértem a hangfalat 4 Ohm az Re.
Nem kevés ez rá?Továbbá
Van A és B hangszóró kimenet. Mindkettőnek van Left és Right kimenete.
Csak a két Right-on szól a hangfal, a Left-ek némák. -
Lompos48
nagyúr
válasz
PH-User #10387 üzenetére
Tipikus japán szerelés a hetvenes-nyolcvanas évekből.
Nem látok benne semmi gyanúsat, kondik szép lapostetejűek. Vigyázz, majd a végtranzisztorok visszaszerelésénél, vagy cseréjénél a pasztát ne feletsd ki a bordákról.
Talán a 6. képen az egyik forrfülön túl kevés a cin. Nem az a hibás hangfal?
Egyébként semmi gyanús. A tranzisztorokat majd mérd meg műszerrel. -
-
Lompos48
nagyúr
válasz
kriszbon #10385 üzenetére
Ma estére utolsó hozzáfűznivalók:
Kipróbálhatod nagyfeszültség nélkül szerintem a BF458 és BU208 darlington kombinációjával. De mivel trafód nincs, a pislogást akár egy BD 135/137 stb-vel (akár BF458) is ellenőrizheted, mert az egyenfeszültség kicsi (12V) az IC miatt. Ne tegyél nagy égőt, elég hozzá akár egy LED is előtétellenállással. Ehhez a D2 se kell. A magasfeszültség trafóstól-szekerestől-lovastól következhet a második lépésben, csak hogy aludj nyugodtan.
-
kriszbon
őstag
válasz
Lompos48 #10379 üzenetére
Nos úgy néz ki hogy kénytelen leszek várni, mert ebből is csak BF458-758 található.
Az a gond hogy ami közelben van üzlet(17km) ott sem biztos hogy van nekik, esetleg tudnak hozatni valamikor(talán).
Már olyan régen copok ezzel a vacakkal hogy hol ez nincs hol az, hogy tele a hócipőm vele.
Köszönöm az eddígi segítséget is. -
Lompos48
nagyúr
válasz
PH-User #10383 üzenetére
Ha igaz, amit az erősítőről olvastam a 2x35W, akkor semmit, ha a tranzisztorok rendesen fel vannak fogva a hűtőbordákra. A kompromisszum arra vonatkozott, hogy picivel gyengébbek a tranzisztorok az eredetieknél, de semmiképp azt, hogy ne tudnák elvégezni ugyanazt, mint a másikok, amik szerintem picit túlméretezettek. Igaz a 2x35?
-
Lompos48
nagyúr
válasz
PH-User #10380 üzenetére
Tranzisztorok: Kis kompromisszummal tehetsz BD537 és BD538-at a végtranzisztorok helyett. Úgysem fogod órákon át gyötörni max. hangerőn.
Kondikat kell vajon benne cserélni?
Nem valószínű, a japánok értenek a kondenzátorgyártáshoz.
Hallatszik egy sistergés alapzajként, illetve a poti recseg egy kicsit.
Azt vajon lehet bele kapni? (Mármint potit.)A sistergés maradjon egyelőre nyitott kérdés.
A potikba csepegtess finombenzint vagy fújj kontaktsprayt és forgasd meg jónéhányszor. Ha nem tűnik a recsegés (nem csak por miatt van), akkor csere: kiveszel egy példányt és a boltban felmutatod, hogy ILYET.Nem tud(hat)om innen, hogy lehet-e kapni, de minden helyettesíthető.
-
-
asci
tag
Sziasztok!
Egy enyhébb nyomástól elcsesződött a kábelmodem tápegysége. Ezen 12V 1A van, tettem helyében egy 12V 1.25A tápot. Az a kérdésem, hogy lehet ebből probléma?
Elnézést, ha nagyon triviális dolgot kérdeztem, de biztos ami biztos.
Köszönöm!
-
PH-User
addikt
válasz
Lompos48 #10373 üzenetére
Másik erősítőn, az 5.1-esemen semmi gond nincs, mikor zenét vált a telefon.
De ugyan ez van, ha számítógépről küldöm rá a jelet.Idő az van, pénz meg néha-néha.
Szeretném megbütykölni, mert érdekel a téma.Azóta guglizok, hogy mit lehetne a helyére tenni, most így laikusként a tranzisztorra gondolok egyből, hogy amiatt nem szól két csatorna.
-
Lompos48
nagyúr
válasz
PH-User #10372 üzenetére
Ugyanez a másik erősítőn hogy történik? Szerintem a telefon kimenete rúgott egyet rajta.
Megéri felújítani ezt az erőlködőt?
Gondolom igen. De mérlegeld: mennyi idő és mennyi pénz? versus mennyi kíváncsiság és a bigyózás élvezete. Te döntöd el.
Tranzisztort, ha kell, fogunk találni helyettesíteni.
-
PH-User
addikt
válasz
Lompos48 #10368 üzenetére
Rendben!
Remélem meg tudom majd csinálni a segítségeddel, aztán lesz egy jó kis erősítőm.
Mondom még mi a probléma vele...
AUX bemenetét használtam, telefonról játszottam le a zenét, szépen is szólt a hangfal vele, aztán mikor lement egy zeneszám akkor a hangszóró kattant egyet és ki-be erősen megmozdult. Ez mitől lehet?
Megéri felújítani ezt az erőlködőt? -
kriszbon
őstag
válasz
Lompos48 #10369 üzenetére
Nos ezt úgy értettem, hogy a kimenetre most nem a trafót kötöttem, hanem csak egy égőt.
Valahol ott a fórumban olvastam, hogy így ki lehet próbálni az áramkör működését, ha villog a rákötött égő akkor jó.
Mod. Igen az előbb rosszat linkeltem, köszönöm. Már csak az kell hogy milyen tranzisztorokat kössek össze, vagy a 208-hoz milyent? -
Lompos48
nagyúr
válasz
kriszbon #10367 üzenetére
Még valami, akkor a tranzisztor végett nem villog hanem csak állandóan világít az égő?
Ezt nem egészen értem. Nálam semmi sem villog. De mindenképp a kék szaggatott vonal érvényes a kollektorból a primér felé, semmiképp a szekunder felé.
A Darlington kapcsolás:
Még valamit. A trafót rettenetesen jól kell szigetelni, ugye 30 kV! Nem öl, de csíp, tehenet, nagyon. Legalább, mint egy TV sorkimenőjét.
-
kriszbon
őstag
válasz
Lompos48 #10365 üzenetére
Már hogy a fenébe ne érdekelne hogy mit rakhatnék helyette, de akkor olyant mondj amit régi TV-ből ki tudok buherálni. Ez a Darlington kötés hogy is van, és mivel lehetne összekötni(azért mindjárt guglizok is)? Nem igazán értek én ehhez, de ezt megígértem valakinek hogy megcsinálom rajz után, csak ugye az a 326 nem jött össze(a múltkor a ZY200 után érdeklődtem). Na (ez) lenne a darlington?
Ha igen akkor már csak az kell hogy mivel kössem össze(az S2000AF nem használható)?
Mod. Azt a rajzot valahol a neten bugáztam, úgy 3 éves fórumról.
Még valami, akkor a tranzisztor végett nem villog hanem csak állandóan világít az égő? -
Lompos48
nagyúr
válasz
kriszbon #10364 üzenetére
Feszültség és áram szempontjából helyettesíthető (lenne), de ott a hFE, ami az áramerősítési tényező, ami a BU208 esetében minimum 2.25 (!), tehát egy "alig tranzisztor", míg a BU326 min 25. A BU208-at esetleg Darlington kapcsolásban használhatnád egy másik nagyfeszültségű tranzisztorral együtt. Ha érdekel majd keresek egy megfelelő típust.
Szerk.: nagyon rég láttam már egy ilyen szép OrCAD rajzot. -
kriszbon
őstag
Sziasztok!
A kérdés hogy a BU326A tranzisztor helyett használható a BU208A vagy S2000AF?
Konkrétan (ebbe) az áramkörbe kellene.
Én beraktam a 208-at, de az istennek sem működik vele, a 326 meg sajnos nincs.
Esetleg valami alkatrészt módosítani kell?
Rákötöttem egy égőt és állandóan világít csak, pedig ha minden igaz akkor villognia kellene.
Mit lehetne vele kezdeni, esetleg ha valaki tudna segíteni azt megköszönném. -
PH-User
addikt
válasz
Lompos48 #10360 üzenetére
A két hangfalban a két magassugárzó az gyári, a két mély, az Sony márkájú szerintem utólag beszerelt. Az egyik hangfal az szól rendesen, a másik az egy ideig szólt csak, aztán elhallgatott. Majd kivettem a hangszórókat és külön megnéztem őket, a hangszórók jók.
Hangváltó gyanánt van a dobozban egy kondi és egy ellenállás beforrasztva, a hangfalak hátoldalán pedig két biztosíték a magas és a mély hangszórónak. Képeket illesszek? -
Lompos48
nagyúr
válasz
PH-User #10359 üzenetére
Semmi gond. Azért volt olcsó. A legjobb, amit tehetsz - mivel, ugye van egy működő erősítőd - hogy kipróbálod a beszerzett 2 hangszórót, hogy jók-e. Ha igen, akkor a pénzednél vagy. Ha nem, pech. Az erősítőnek majd nekifogunk apránként, idő van, alig kezdődött el ez az év.
-
-
PH-User
addikt
Sziasztok.
Ismét jelenkezem. Sikerült (szerintem) potom pénzért hozzájutnom egy Luxman L-2 erősítőhöz és két BIC 11 hangfalpárhoz.
Szerintetek mennyire jó ez a két típus?
Az erősítő, ahogy nézegettem japán, a két hangfal pedig amerikai. -
Lompos48
nagyúr
válasz
morfondőr #10354 üzenetére
...egy digitális fázisceruzát beledugott a dugaljba...
Nem tudom mit neveztek így, de mindenképp csak orientatív jelzésre alkalmas eszköz lehet. Vegyetek elő/kérjetek kölcsön egy mérőműszert és mérjétek meg a feszültséget az elosztó üres aljzatában, amikor bele van dugva a töltő. Ha 220, akkor OK a te szempontodból. Egyébként a nullán nem kellene legyen semmi a földhöz viszonyítva, nézze meg egy villanyszerelő, aki tudja mivel eszik a hálózatot. Innen tehetetlen vagyok.
-
morfondőr
addikt
válasz
Lompos48 #10353 üzenetére
Sajnos nem értek az elektromossághoz, egyik kollégám egy digitális fázisceruzát beledugott a dugaljba. Amikor ki volt húzva a töltő, akkor nullát mutatott az egyik oldalon, a másikon 220-at, ha bedugtam a töltőt, akkor a 0 helyett 12 lett. Úgy mértük, hogy a 3-as elosztó szabad aljzatába dugtuk a fázisceruzát. Csak annyira vagyok kíváncsi, hogy ez nem okoz-e majd problémát a laptopomban vagy egyéb eszközben, ami erről az elosztóról működik?
Köszi az eddigi választ is! -
Lompos48
nagyúr
válasz
morfondőr #10352 üzenetére
...amikor bedugom, akkor a nullán is van 12V, a fázison pedig megvan a normális 220V.
Godolom mindkét érték váltófeszültséget jelent és a földvezetékhez képest méred. Ismételd meg a mérést - ha még eddig nem tetted - úgy, hogy az elosztóba legyen bedugva a töltő és mérj vele párhuzamosan. Ha megvan a 220V-os érték, akkor semmi gond. Egyébként a töltő "lebeg" a földhöz viszonyítva. A 12V azt jelent(het)i, hogy a nulla valahol nagyon messze van összekötve a testtel egy kapcsolótáblában.
-
morfondőr
addikt
Üdv!
Nem tudom, hogy ide tartozik-e, de jobb topicot nem találtam!
Gondok vannak a munkahelyi elektromos hálózattal és rámértünk kicsit. Egy 3-as elosztóra szoktam rádugni a laptopom töltőjét és kiderült, hogy amikor bedugom, akkor a nullán is van 12V, a fázison pedig megvan a normális 220V. Ha kihúzom a töltőt, a nullán nincs feszültség. Kérdésem, hogy ez normális dolog-e? Nem szeretném, ha a notim elszállna a töltő miatt! A hálózat hibáját valószínűleg nem ez okozza, csak mellékesen kiderült!
Előre is köszönöm a választ! -
Lompos48
nagyúr
válasz
tzsolesz #10348 üzenetére
A potméter ellenállása egy "patkó", olyan 240-300 fokos körszelet. Ha 41 keccenő pozíciója van, akkor geometriai központja a szeletnek a 21.-nél van. Ha ide beállsz, összeveted a görbe körülbelüli értékével százalékban (olyan 18-19%-nak néz ki). 10k esetén olyan 1.8k/8.8k arányt kell mérj a kurzor és végek között. Ha más értékű a potméter, mert erről nem beszéltünk, arányosan ugyanaz az arányt kell kapnod. Mindezt a logaritmikusnál. De nem kell a pontossággal túl szigorúan foglalkozni mert ha lineáris akkor egyértelmű, hogy fele-fele lesz a mérés eredménye.
Remélem nem fogalmaztam túl magam ismét. -
tzsolesz
nagyúr
válasz
Lompos48 #10347 üzenetére
Meg fogom mérni multiméterrel, de már csak holnap.
Kell majd egy kis help.
Hogy milyen értékeket kellene kapnom a bizonyos helyzetekben.
Kapásból dupla áram, tehát dupla teljesítmény, ha a 8 Ohmhoz hasonlítod.
Tudom.
Ezért is nehéz összehasonlítani a délelőtti állapottal. Csak én hülye a "NAGY" cuccot kiraktam a másik épületrészbe, hogy ne foglalja a helyet. Így rákötöttem a kis hangfalakra, amik ennek a magnónak elviekben az eredeti tartozékai voltak még az autós korszakában.
-
Lompos48
nagyúr
válasz
tzsolesz #10346 üzenetére
A vége felé felgyorsul.
Nézd meg a délelőtti görbéket... Nincs módodban megmérni műszerrel?
Mondjuk most 4OHM-os hangfalak vannak rá kötve. Így azért szól még kisebb hangerőn is, tehát mintha hamarabb szólalna meg.
Hát ez nem így van. Kapásból dupla áram, tehát dupla tejesítmény, ha a 8 Ohmhoz hasonlítod.
-
tzsolesz
nagyúr
válasz
Lompos48 #10345 üzenetére
Átkötöttem. Hát nem tudom, mintha más lenne. De még most sem tökéletes. Elég lassan adja rá a hangot még még mindig. A vége felé felgyorsul.
Mondjuk most 4OHM-os hangfalak vannak rá kötve. Így azért szól még kisebb hangerőn is, tehát mintha hamarabb szólalna meg. De ez nem az igazi.
-
Lompos48
nagyúr
válasz
tzsolesz #10344 üzenetére
Most már mint egy bukott politikus, alig merek nyilatkozni. De a #10332 szerint, amit neten találtam, csak egy B van, ami szerint lineáris lenne. Legjobb lenne egy mérés.
A fotókat csak futtában láttam, majd később kommentálom, ha van mit.
Mi van a bekötésekkel a potméterekél?
-
tzsolesz
nagyúr
A potméter B jelzésű.
-
tzsolesz
nagyúr
Közben megtaláltam a zsebemben a pendrive-ot, amire tegnap felmásoltam a cuccról készített képeket.
Íme, nem megijedni.
TOVÁBBI KÉPEK:
szerk: Jah, és ami nagyon fontos. Jól rajzoltam meg a bekötést, tehát valószínű hogy rosszul van bekötve.
-
tzsolesz
nagyúr
válasz
Lompos48 #10339 üzenetére
Azért a te nyilaid, és karaktereid korrektebbek mint az enyémek (mondjuk én paint-el rajzoltam).
Így már értem- Nagyon szépen köszönöm.
Csak ezt nem tudom, hogy mi van akkor ha pont így van bekötve, bár én szerintem jól emlékszem a rajzomon szereplő felállásra.
Gondolom ha még is így van bekötve, akkor a poti valószínű lineáris, vagy bekavar az ellenállás. -
-
Lompos48
nagyúr
válasz
tzsolesz #10335 üzenetére

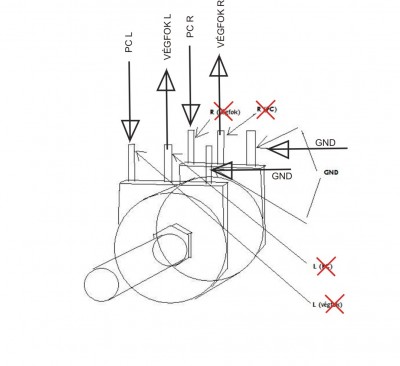

Jézus, amíg ezt lerajzoltad...
Ha jól látom megvan a baj: a jel a testről és a PC bekötésről érkezik és ez a potmáter 2 végét jelenti. A végfokra a kurzor megy. Minden becsületes, magára valamit is adó potméternél ez a középső láb. Cseréld meg a 2xkettőt, addig hagyd ott nyugodtan a 5k6 ellenállást.
Akár 10uF, de azt is majd a szálcsere után, ami szerintem mindent megold.Ha igaz a csere, az egy nagyon érdekes osztást eredményezhetett.
-
tzsolesz
nagyúr
Így már értem.
(#10334) Lompos48 Mindkettőtök szerint ki kell kötnöm az 5,6KOHM-os ellenállást. Így fogok tenni.
A potira visszatérve pedig, otthon megnézem, de én 50KB-re emlékszem. Tehát ezzel sem tudtunkj meg semmit, a szabványok keveredése miatt.

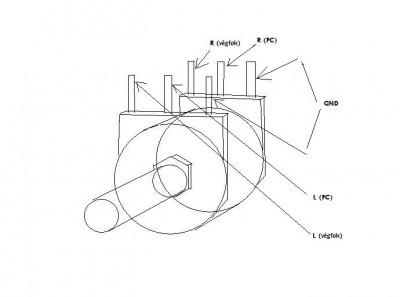

A bekötésem: (nem tudtam hogyan jelöljem a sarkait, így így neveztem el őket....)
szerk: Milyen kondit?
-
Lompos48
nagyúr
válasz
tzsolesz #10330 üzenetére

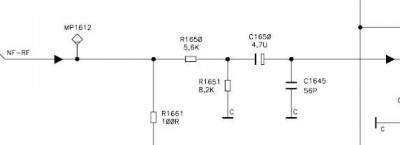

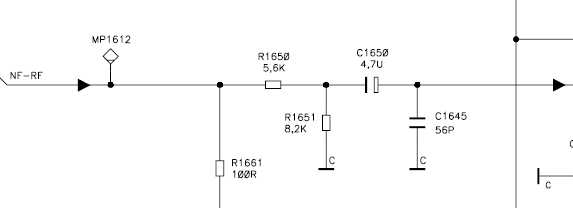

Az erősítőbemeneted egy csatornára így néz ki:
Az R1650 és R1651 egy ellenálás a potméterrel párhuzamosan, tehát ront, mint írtam,
Én kivenném mindkettőt és egyenesen az elektrolit kondira kötném a potméter csúszkáját.
Mégse, mert az R1661 úgy tűnik, hogy fesz. visszacsatolás, ami a végfok feszültségerősítését állítja be. Akkor inkább sorbatennék még egy kondit a csúszkától az R1650 felé (például a baloldali nyíl helyére. -
Lompos48
nagyúr
válasz
tzsolesz #10330 üzenetére
OK, ne haragudj, hogy kinevettelek. A 41 bekattanó hely csak mechanika, egy rugóval kitámasztott golyó (?) meg egy lyuggatott tárcsa. Jó érzés az ujjaknak, de elektromosan nem jelent semmit, sőt nem enged finomabb szabályozást, csak a 41 úgymond diszkrét értéket.
Mérd meg!

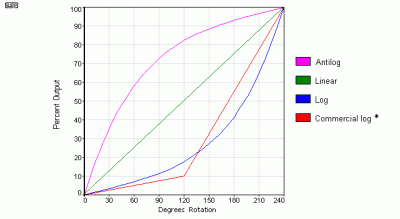

Egyébként ha nem írja rajta, hogy LOG vagy LIN, akkor írja, hogy A vagy B, ahol az A a LIN és a B a LOG.
Az adatlap szerint: !!! a pótméter fordított (japán) jelölésű !!! ("B"=lineáris, "A"=logaritmikus)
Na most légy okos, Domokos! Marad a mérés.
Szemből (a szár felől) nézve a bal láb az alsó, a jobb a felső vége, a középső pedig a kurzor. -
tzsolesz
nagyúr
válasz
Lompos48 #10329 üzenetére
Nem tudom, hogy lineáris-e, csak azt mondtam, hogy ugyan ilyen, mint a képen van, és a 41 bekattanó hely is megegyezik.
De most linkelhettem volna ezt is.
A következő postban lerajzolom hogy kötöttem be.
-
Lompos48
nagyúr
válasz
tzsolesz #10327 üzenetére
Szép jó reggelt!
Kommentárok:
1. A hangerőszabályozó potméter a hangszín UTÁN következik a láncban. Ez azért van, mert a kböző RC szűrők, amik a színszabályozást végzik jobban "teszik a dolgukat" egy állandó (nagy) jelszinten. Hogy a már megregulázott jelet mennyira csillapítod a hangerővel, az már a te dolgod, mint felhasználóé, mert ott már a frekvenciamenetet nem befolyásolja semmi.
2. Biztosan logaritmikus a potenciométer? Rá kell legyen írva, de ha rámérsz egy ohmmérővel mondjuk középállásban onnan is kiderül, közel se lesz a névleges érték fele. Ugyanakkor ha előtte (ugye nem kötötted le az előző fokozatot) vagy utána párhuzamosan kötődik esetleg rá egy másik rezisztív érték, akkor már komprommitálva van a logaritmikus görbéje.3. Ez a 8/10 vs 2/10 arány: véletlenül nem cserélted össze a 2 végét a potenciométernek?
Ilyen a potméter amit használok. De nem tudom hogy lineáris, vagy logaritmikus
Írja az adatlapján, hogy lineáris!
-
tzsolesz
nagyúr
Ilyen a potméter amit használok. De nem tudom hogy lineáris, vagy logaritmikus Nincs ez rajta ljelölve valahogyan, vagy multiméterrel meg tudom mérni? Annyi szent hogy így néz ki, 41 bekattanó hely van rajta, és 2x50K sztereó, és hogy egy PC-s hangfal szett fő hangerő szabályozója volt.
-
tzsolesz
nagyúr
válasz
Lompos48 #10326 üzenetére
És mi van ha a potencióméter másik végén jönnek a magasak is?
Én így jártam. Ha a magnó hangszín szabályzója elé kötöttem a potmétert, akkor csak végre tekerve volt magas. Ha átment a potin a jel, akkor meg megvágta.
Elképzelni nem tudom miért. Most szimplán van bekötve, az általatok felvázolt módon (kivéve az 5,8kOhm-os ellenállást nem vettem ki), így már csak csillapít kicsit egy bizonyos Khz fölött, de hallgatható. Mondjuk örülnék neki, ha nem így lenne, sőt annak is örülnék, ha egyenletes lenne a szabályozás, mert most első 8/10-nél ugyan szépen adja rá a hangot, de nem logaritmikusan. Az utolsó 2/10-nél meg nagy intenzitással emelkedik a hangerő. -
PH-User
addikt
válasz
Lompos48 #10324 üzenetére
Előfordulhat, hogy ez egy mélyládához volt erősítő...
Nincs sajnos más neve, csak az, amit írtál.
A kezelőpanelhez meg ugye nincs meg a burkolat, így arról nem tudok nyilatkozni
Lehet, hogy az egyik poti a frekvenciát állítja, de a balt nem piszkáltam, csak a jobb oldalit, azzal hangosodott a hangfal. Széles sávú jelet vezettem be, de csak mélyet adott ki a hangfal, amit rákötöttem, úgyhogy valószínű, hogy egy aluláteresztő szűrőt is tartalmaz a kezelőpanel?! -
Lompos48
nagyúr
válasz
PH-User #10323 üzenetére
Ennek örvendek. Teljen örömöd benne!
Azért mégsem vagyok a legnyugodtabb, mert nem látok patyolat tisztán mindent.
Mélyhangok: lehetnek a forrás miatt (de ezt te tudod megítélni), hangfalak minősége miatt, erősítő miatt. Utóbbi esetén nem áll fent az "idővel romlott" lehetőség. Mit csinál az első lap 2 potenciométere?
Azért nincs ennek az erősítőnek egy neve a SAL 50W Amplifier/en kívül? -
PH-User
addikt
-
Lompos48
nagyúr
Még egy dupla műveleti erősítő. Na, itt stoned/stalled?! Korrekciók lehetnek hangszínhez, balanszhoz. De mi van a csatlakozóval?
Itt úgy nézem, hogy feladom. Képtelen vagyok kispekulálni bármit. Egyedül ha a 2 potméter meg maga a konnektor is címkézve lenne spekulálhatnánk tovább, vagy ha kerülne kapcsolási rajz.
Ne csüggedj! Én most mindjárt raknám össze és etetném kakaóval meg jellel. Ha nem hibás benne valami mennie KELL!
Sikert! -
Lompos48
nagyúr
válasz
PH-User #10318 üzenetére
Napuff nekije!
Részleges vélemény. Borul sokminden eddigi spekuláció: a 2 zöld és 2 fekete annyit vitatott szál bizony a kimenet, és csak ezek mennek a hangszórókhoz! Ugye L+, L-, R+, R-
Most a világrengető(megváltó) kérdés: mi a becsiptetős (piros-fekete) konnektor? Nem ír valamit amellett is a dobozon? Csinálj arról a lapról is 2 fotót, kitűnő a vaku nélküli minőség, ugyanígy merőlegesen.
-
onagyi
csendes tag
Sziasztok!
Keresek egy IC-t. Arra emlékszem, hogy egy 220V-os érintőkapcsolóban volt és csak Triak kellet a végére. Hátha valaki tudja.
Egyébként a legegyszerűbb és legolcsóbb 220V-os érintőkapcsolót keresem.
Köszönettel onagyi
-
Lompos48
nagyúr
válasz
Lompos48 #10312 üzenetére
Van ennél jobb kérdésem is: Ha az a 4 becsippenthetős piros/fekete csatlakozó (megegyezésünk alapján és logikusan
) a hangszórókhoz megy, mit keres a kisjelű, mondjuk bemeneti vagy előerősítős, potenciométeres lapon? Honnan jön az a 4 szál, a 6 eres színes kábel hozza vékony szálakon majd a NYÁK-on keresztül, 2 IC mellett/lábai között szeli keresztül a lapot?
-
Lompos48
nagyúr
válasz
PH-User #10311 üzenetére
A 4pin-t is kiderítem elvileg ma, hogy mi lehet.
Ha az összeszerelt cucc fotóját nézem [link] és jól emlékszem, akkor az a 4 szál azon a L+ L- R+ R- soron volt bejelölve általad, mint bekötés. Az egyértelműen hangszórókimenetet jelent.
Azt hiszem a srácnak 2 erősítő volt a kocsijába, de a magnóján csak 1 pár RCA kimenet volt.
Ebből az következik, hogy egyik erősítőn ment keresztül a jel a másikbaÉn ezt józan paraszti ésszel akkor is a bemeneti jel akárhány erősítő előtti osztásával csinálnám, hogy ha úgy látom jónak bármikor kivehessem akár a 17. erősítőt a 25-ös láncból és ne kelljen semmit átkötögessek. A másik pedig az, hogy RCA konnektikát egy (technikailag) "civilizált" világban kizárólag kisszintű jelekhez (lásd bemeneti vagy vonaljel) használnak.
Ismétmel, meg kellene nézni hová mennek azok a szálak a NYÁK-on. Esetleg fotó? -
PH-User
addikt
válasz
Lompos48 #10310 üzenetére
Fentebb írta a tzsolesz fórumtárs, hogy egy régi AT táppal próbálgatta a magnót.
Én arra írtam, hogy az is gyenge 12V-on, mint az általam linkelt darab is. Azok inkább még az 5- meg a 3.3V-on tudtak több teljesítményt szolgáltatni.
Az ATX-es tápegységek pedig már a 12V-on remekelnek. (Persze nem mind.)
Ezért én egy ATX tápra fogom ezt az erősítőt rákötni, úgy fogom kipróbálni.
A 4pin-t is kiderítem elvileg ma, hogy mi lehet.
Nem lehet erősítőnek kimenet?
Azt hiszem a srácnak 2 erősítő volt a kocsijába, de a magnóján csak 1 pár RCA kimenet volt.
Ebből az következik, hogy egyik erősítőn ment keresztül a jel a másikba
Az autó hi-fi-ben alkalmazták ezt, hogy az erősítőre tettek egy kimenetet, ami a bejövő jelet 1-1ben ráengedte erre a kimenetre, hogy lehessen több erősítőt is egymás után kötni. -
PH-User
addikt
válasz
Lompos48 #10308 üzenetére
Részben köszi, részben félreértettél.
Csak felhoztam példának azt a tápegységet, hogy annak inkább az 5 és a 3.3V-os ága az erősebb, azért lesz belőle LED táp.
Nekem még van itthon egy a minőségibb Codegenek közé tartozó vaskos 300W-os tápegység, gondolom az már elég lehet az erősítőhöz. Rákötök 2 ventilátort és csinálok bele egy LED sort, aztán már jó is, ugye? -
Lompos48
nagyúr
válasz
PH-User #10307 üzenetére
Köss először egy autóindex égőt a tápra és mérd meg a feszültséget terhelés alatt. Ha jó kösd rá az erősítőt IS.
Állítom, hogy nem tud felmenni 14.4V fölé, sőt max tizedvoltokat változhat.De ha a táp az, ami a linkben szerepel, az nem lesz elég a maximális áram miatt 12V-on. Még az indexégővel is a határon lehet, mert az is 21W, tehát közelít a 2A felé.
Fogod tudni használni kissebb hangerőn (teljesítményen) ugyan, de majd kell neki egy rendes(ebb) táp, hacsak trafó-egyenirányító-szűrő konfigurációban is.
-
PH-User
addikt
válasz
moha21 #10294 üzenetére
Nos, itt vagyok!
Vizsga 5-ös, csak tegnap már nem jöttem gép elé.
Ha nem PC táppal, akkor mégis mivel próbálhatnám ki...
Ha meg elmászik a 12V, 14,4V-nál feljebb képes menni?
'Asszem annyira vannak speckóznak az autós cuccok.
Újabb ATX tápoknál meg szerintem nem kellene problémát okozni, hogy az 5V nincs vagy csak nagyon kis mértékben van terhelve, mert az új gépek már inkább a 12V-ot használják, ezért nem tudom ezt a tápegységemet mostani géphez felhasználni, így lesz belőle LED tápegység. -
moha21
veterán
válasz
Jancsi #10305 üzenetére
"A -12V-ot nem nagyon terhelném a helyedben, lényegében csak az RS-232 miatt van a tápegységekben és többnyire csak 500mA-el terhető."
tegnap linkeltem rs232, -12V átalakítása. Tudom, hogy VRM-ek dolgoznak, nem tudom honnan maradt meg az, hogy kell terhelni a +5 V-os ágat is. -
Jancsi
aktív tag
válasz
moha21 #10301 üzenetére
Nem tudom, hogy az újabb ATX szabványok mit írnak, de a régebbi a ATX és AT tápok visszacsatolása is 5V-on volt. Ennek a legfőbb oka az, hogy 5V-ra kerültek direktbe fogyasztók, amíg 12V-on a ventiket leszámítva szinte semmi sem volt direktbe kötve. A modern gépekben sem kell betonstabilnak lennie a 12V-nak, úgy is kapcsolóüzemű tápok állítják elő a cpu és grafikuskártya feszültségeit, aminek annyira nem számít pár százalék ingadozás. Annó viszont fontos volt az 5V amikor még a proci is arról ment.
A -12V-ot nem nagyon terhelném a helyedben, lényegében csak az RS-232 miatt van a tápegységekben és többnyire csak 500mA-el terhető.
Új hozzászólás Aktív témák
Hirdetés
- AKCIÓ! Dell Optiplex 5060 TWR számítógép - i5 8500 16GB DDR4 256GB SSD 500GB HDD UHD630 WIN10
- Kaspersky, McAfee, Norton, Avast és egyéb vírusírtó licencek a legolcsóbban, egyenesen a gyártóktól!
- LG 25GR75FG - E-Sport Monitor - FHD 360Hz 1ms - NVIDIA Reflex + G-sync - AMD FreeSync - HDR 400
- ASUS TUF Gaming F16 FX607JV-QT212 Notebook
- Azonnali készpénzes Microsoft XBOX Series S és Series X felvásárlás személyesen/csomagküldéssel
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
