    válasz tordaitibi #100429 üzenetére

    A bejövő 3 fázis egyik fázisa van ilyankor a lakás többi fogyasztójához felhasználva vagy a 3 fázisra külön-külön lehet rákötve egy-egy helység?

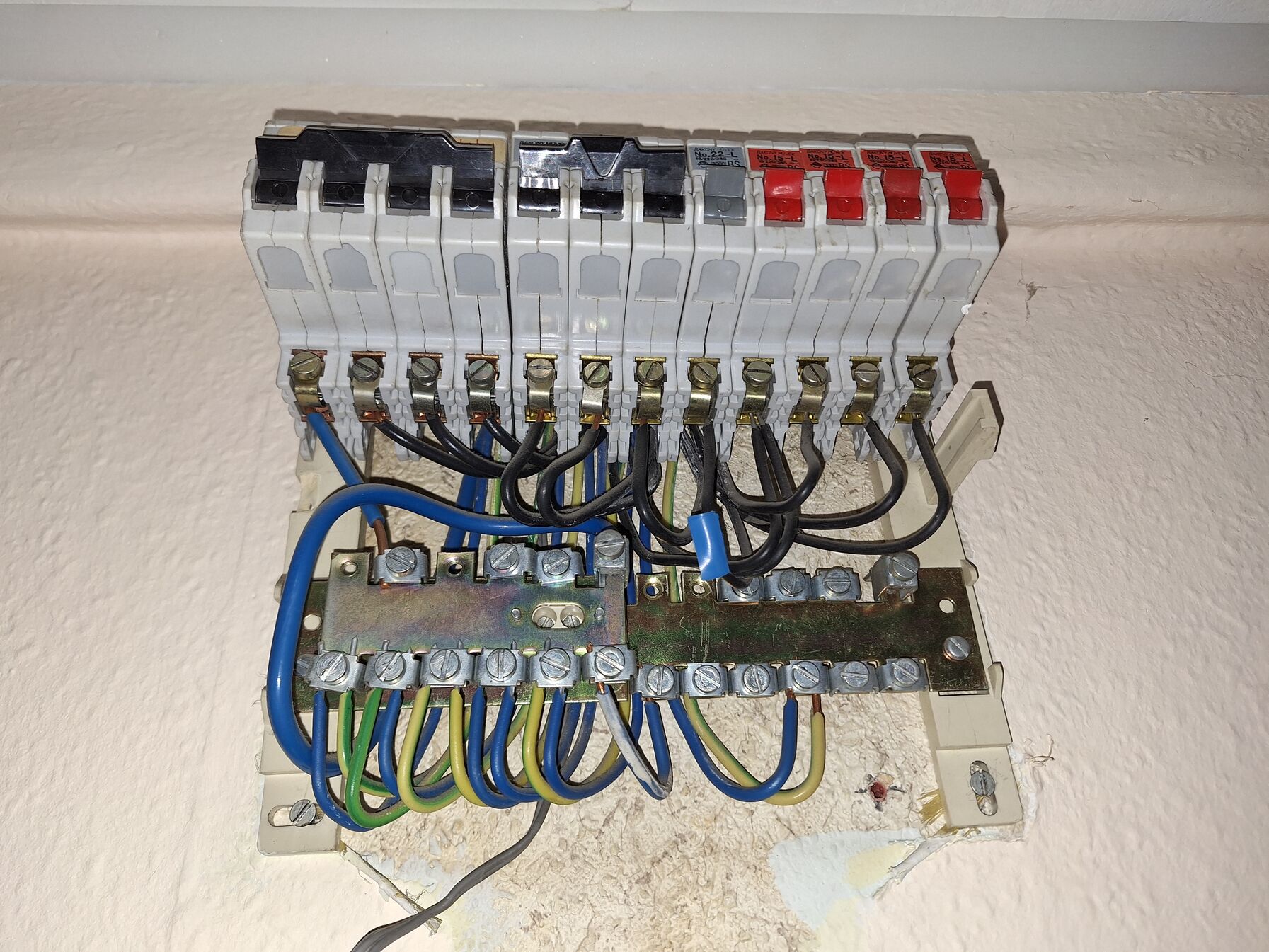

    Ha megnézem a képet balról-jobbra haladva akkor olyan, mintha:
    - a 4 kismegszakító együtt a nulla+3fázist kapcsolja, ez jön be a lépcsőházi szekrényből
    - a 3 kismegszakító együtt a tűzhely 3 fázist kapcsolja
    - a további 5 kismegszakító külön-külön a helységek áramköreit kapcsolja

    Ránézésre mintha a bejövő nulla+3 fázis 4-es megszakító blokk aljáról felmenne a 3 fázis vezeték a sütő 3-as megszakítójára, mint bejövő 3 fázis. Viszont tippre felül ez van átkötve a másik 5 megszakító bemenetére is, de nem sikerült lefotóznom, hogy milyen elosztásban. Szóval ... a 3 fázis mindegyike fel van használva ilyenkor az egyfázisú kábelezéshez?
    Ilyenkor 3 FI kell vagy egy 3 fázisú?
