#269
Pete55555
addikt
fidomaster
#268
Pete55555
addikt
válasz
fidomaster
#268
üzenetére
Úgy "nézünk ki", mint akiket nem érdekel ?
Rakjad fölfele
-
#266
Pete55555
addikt
fidomaster
#264
Pete55555
addikt
válasz
fidomaster
#264
üzenetére
Szép lett, gratula
-
Pete55555
addikt
válasz
s3toraph
#236
üzenetére
Nincs bocsánat
![;]](//cdn.rios.hu/dl/s/v1.gif)
20-as venti biztos nem fér el? kicsit előre tolod, az USB csatiktól elférne nem? Vagy előrefele nincs már annyi hely ?
Nem nagy gond mondjuk az mATX méret, csak ha tudom, hogy mATX lap megy bele, én nem tervezek ekkora házat, de a 36 cm sem sok annyira, ha neked megfelel, akkor meg tökéletes. Meg mondjuk neked kell a sok 5.25 és 3.5 bővítő. Egyébként egy VGA-s rendszerhez bőven elég mATX lap.Alaplapi tálca alátámasztás: rakd a keresztvasakat a merevítők alá, azzal nyersz 2-3 mm-t. Ha nem elég csinálj rájuk hajlítást. 20mm-en a felfogatás, utána egy dupla hajlítás 3-4mm-el lentebbre kerüljön a cucc - és a másik oldalán is ugyanez. Persze ehhez kicsit hoszabb keresztvasak kellenek, és alul kisebb lesz a hely.
Hátlap: én leszedtem az egészet, a szegecseket szétfúrtam, és csak a tálca rész, PCI hátlap, és alaplapi hátlaplemez kerete maradt meg. Ezt rögzítettem a rétegelt lemez hátlaphoz. Te csinálhatnál egy hátlapot hozzá aluból - ha már abból lesz a ház, és ahhoz rögzíted ugyanúgy szegecsekkel, ahogy a gyárihoz rögzítve van, csak így meglesz az előnyöd, hogy vághatsz rá szellőzőlyukat ahova akarsz, és nem kell eltüntetned a
9-es ventihelyetkhmm - ugye a táp helyét, mert ugye az volt ott a donor házban Nameg szebb is lesz egy alu hátlap, mint gyári lemez.
(mellesleg én nem ezt a házat vettem, hanem a másik típust, de sok különbség nincs)6-os elég szerintem, de csavar fejtől függ. Majd meglátod, ha kiáll, rámész 7-8-assal. Csak nehogy keresztülfúrd véletlen, akkor meg foghatod a fejed
Hajrá !!
-
Pete55555
addikt
-
-
Pete55555
addikt
válasz
Graphics
#159
üzenetére
Épp írni akartam, de gondoltam, úgyse emlékszel már rá
Semmi baja, minden rendben vele, jelenleg itt csücsül
Másik kép, hogy látsszon a teljes ház is
Szerk: Itt jobban látszik a táp
A 20-as ventitől annyi levegőt kap most a táp, hogy a venti nem is pörög fel benne 600 RPM fölé, az alatt meg nem érzékeli az alaplapom a fordulatotEgyébként lehet ez a ház fog maradni... nincs nagyon időm barkácsolni, meg igazából meg vagyok vele elégedve, tetszik is, úgyhogy lehet csak a tervezgetés marad, hátha valakinek ötletet adok
-
Pete55555
addikt
Kezd megtetszeni ez a ház
Bár ez is 20e FtIlletve ez is, ilyesmiben gondolkodtam is, erre most látom, hogy létezik ilyen gyárilag, csak enyhén túlárazott...
Nézegetem most a házakat, az a baj, én fából/fémből nem tudom úgy megoldani, ahogy sok háznál látom a dolgokat, pl porszűrő...
Tud valaki valami hatékony, univerzális porszűrő megoldást javasolni? -
Pete55555
addikt
válasz
s3toraph
#147
üzenetére
Az alaplap hátlapja lenne az előlap nem? Azok a ventik befele fújnak, úgy vannak rakva, tehát nem kapnál arcba huzatot. A HDD ventikre is azért írtam, hogy kifelé fújjanak, hogy tőled elfele menjen a légáram, bár ha jól értem, ez lenne ugye a hátoldal. A Vga melletti 2 venti szintén befele fúj, a vga-ra levegőt.
-
Pete55555
addikt
válasz
s3toraph
#142
üzenetére
Na, egyelőre ennyit hoztam ki belőle. A fekvő tápos házat alakítgattam át.
Alaplapi tálcát kicsit megnagyobbítottam. Ezt majd összekötheted álló lemezekkel a ház aljával, és azok közé mehetnek az 5.25-ös cuccok. L vas nem kellett bele annyi, marhasok volt.
Az alaplapi tálca alá is egyet hagytam meg középre, de ha kevésnek érzed, tegyél a 2 oldalára 1-et-1-et.
Méret maradt, az 5.25-ös helyek is maradtak, csak kiszedtem belőlük a cuccot fentről, hogy jobban átlássam.
Nameg a ventiket kicsit rendezgettem. Így elölről, és oldalról fog menni befele a levegő, a proci, és a VGA is eleget kap belőle, hátul, és a másik oldalt meg távozhat.
HDD-k előtt a ventik szerintem jobb, ha kifele nyomják a levegőt, de ezt majd a valóságban kipróbálhatod hogy jobb. Kb ennyi
Nem sértőfök meg, ha nem tetszik valami, nyugodtan mondd el a véleményed róla -
Pete55555
addikt
válasz
s3toraph
#140
üzenetére
Csak nekikezdtem...
De nem folytatom most, viszont lehet eléggé átdolgozom
Az L vasok fele ki lesz dobva, ez már 100%
Lehet a méretet is kisebbre veszem, 4db 3.5-ös, és 2 db 2.5-ös helyet hagyok, meg 2 db 5.25-öset, ha az úgy elég.
Ha 2 oldalt mesh rács lesz, akkor kell egy nagy alu lap, azt 2x meghajlítani 90 fokban, u alakba, ez felülről rácsúsztatod a házra, és csavarral rögzíted - oldalanként 6-6 csavarral kb elég.Ja, a ventik a VGA felől fognak fújni, mert ha jól látom most a cpu-felől megy a légáram a VGA fele, ami a VGA-nak pont nem jó.
Vagy ami járható út, hogy az alaplap eleje felől, és a VGA oldala felől fújjanak befele ventik. -
-
Pete55555
addikt
válasz
imibogyo
#124
üzenetére
Közben rájöttem mi a "hiba" az ITX házadban
A VGA szerintem nem kap elég levegőt. Gondolom ezért is döntötted meg, de nem vagyok benne biztos, hogy túl sok levegő menne oda.
Ezen filózok most a level10 copy házamnál is, hogy mi lenne, ha az elülső 2 14-es helyett, elöl lenne egy, és alul egy, ami a VGA-ra fújna. Úgy mindenképp több levegőhöz jutna a vidkari. -
Pete55555
addikt
válasz
imibogyo
#124
üzenetére
Értem, hát nekem olyan sok tapasztalatom nincs még ilyen téren, 14-es ventim nem is volt (bár az új házba, ha egyszer kész lesz, 2 is lesz) a mostani 23-as meg kb fél éve működik, egyelőre csendben.
Szép ez a kuckó is, már majdnem mondtam, hogy ferde a ház, aztán rájöttem, hogy direkt
Szerk: Fenébe, tetszik ez a ház... a végén még csak visszatérek az ITX koncepcióhoz(#125) Livio Ja, hogy ez ilyen nagy
Képről nam jön át a méret, ezért is kérdeztem, így már érthető -
Pete55555
addikt
Hmmm, egész baba, méretek?
TV hátlapra lesz ?Más: Ígértem összefoglalót, sketchuppal kapcsolatban, 1-2 alap dologról, de igazából imibogyó videója után nem tudom mi az amit sokan szeretnének tudni.
Úgyhogy, ha valaki elakad, nyugodtan kérdezzen itt, lehetőségeimhez mérten megpróbálok segíteni
-
Pete55555
addikt
válasz
jones965
#120
üzenetére
és (#114) s3toraph
Én a mostani házamat is nagyrészt fejben raktam össze (akkor még nem sketchupoztam), és azt kell mondjam, tökéletes lett. Lehet ez kicsit túlzás, de tényleg így gondolom, itt áll mellettem, és már annyiszor végiggondoltam, mit hogy csinálnék máshogy, de mindig rájöttem, hogy az valami miatt nem lenne jó
Tehát a fejben tervezés nagyon is életszerű dolog.(#120) jones965
imibogyo az ötletgazda, őt illeti a megtiszteltetésIlletve minket, hogy egy ilyen szintű modder is közöttünk van mint Te
Ajánlom egyébként a programot, CAD-el dolgoztam előtte, de ez sokkal egyszerűbb, és gyorsabb, pikk-pakk össze lehet dobni egy tervet benne, és egyből látszik, ha valami nem jó, vagy nem tetszik.(#118) imibogyo
Pofás ez a ház
Csak én előre egy 20-as ventit tennék a 2 12-es helyére -
Pete55555
addikt
Nos, ilyenre gondoltam a HDD-nek először...
Szerintem hülyén néz ki... Vízszintes csíkozás kellene neki nem? Vélemények?
Szerk: Sőt! A HDD-ket egy nagy rekeszbe fogom rakni, nem 2 kicsibe...
A hűtést így gondoltam megoldani:
Másik oldalról 12-es venti nyomja a levegőt, csinálva van a levegőnek egy kis "csatorna" rajta lyuk, ahol a HDD-khez mehetnek a kábelek. Jöhetnek a vélemények erről is. -
Pete55555
addikt
Szerelni lehet majd, az alaplap feletti "doboz" egyben le fog jönni. HDD-k előlapja, és teteje egyben le fog jönni, tápnál szintén. Meg a másik oldalon is egyben lejön a panel, tehát gond nincs.
Porszűrő lesz mindenhol ahol bejuthatna a por, de mivel könnyű lesz szerelni, takarítani is könnyű szétszedni - de mondom a por nem fog bejutni. Annál inkább fog kivülről porosodni, de hát ez van. Közben megoldottam a HDD-k szellőzését is, csak még a fedlapjuk nincs kész, de majd dobok fel képet amint tudok. -
-
Pete55555
addikt
Jól megdugtad a pci-e portot
Egyébként jó lett szerintem, pl a vga kártya illesztésével megszenvedtem én is, mire rájöttem hogy kell. Ha lett volna ez a videó, nem szenvedek annyitMég annyi szerintem nem hangzott el, hogy érdemes megtanulni a funkciók gyorsgombját, pl forgatás "o", vonal "l" így gyorsabban lehet haéadni sokkal, mintha folyamatosan eszköztárba kattintgatnánk.
-
Pete55555
addikt
Hmmm, nem is rossz ötlet, igazából mikor írtátok itt, hogy sok lesz a por én is egyből arra gondoltam, hogy plexi lapokat kéne odaraknom, erre ittvan ez
Majd meglátom hogy lesz, viszont úgy néz ki rétegelt lemezből lesz, mint a mostani házam.
Gondolkozom azon is, hogy ATX lapot rakjak bele, ez már úgyis elég nagy "építmény" + pár centi nem számítana annyit.
Egyébként a Thermaltake level 10-es házáról vettem az ötletet.(#58) N.Ferry A ventiknél lesz porszűrő ez biztos, de a por akkor is lerakódik majd oldalt, meg elöl-hátul is valamennyire. Majd kitalálom mit kezdjek vele, max minden nap takarítom
(#57) adatfalo Rétegelt lemezből csinálom nagyon valószínű, ahogy fentebb írtam.
-
Pete55555
addikt
Mennem kell nekem is melózni 2-re
, 10 kor meg ha hazajövök asszonnyal beszélek.
Azért van még mit tanulnom, a shift-es tengelylerögzítéses dologról nem tudtam pl, pedig nagyon hasznos.Hozzáteszem, hogy én AutoCAD-et tanultam elég sokáig, (meg műszaki rajz...stb.) lévén gépészmérnöknek tanulok, tehát nem a 0-ról kezdtem
-
Pete55555
addikt
Ma se lesz időm megnézni

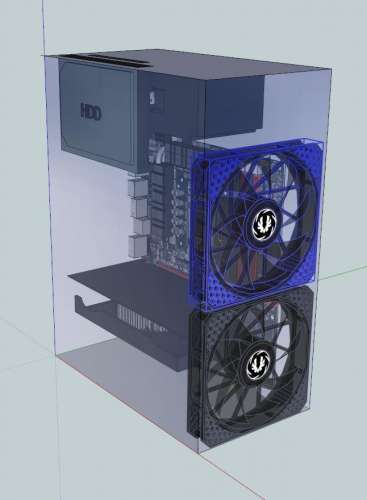

Nade, összedobtam egy szerkezeti rajzot
Kicsit le van azért egyszerűsítve, pl 5.25-ös bővítőhely nincs.
HDD-knek kis fiók, tápnak is megvan a kis doboza, az alaplapot elfedő dobozt szekrényhez való kivetőpánttal fogom szerintem megoldani, hogy faszán nyitható legyen, az összes vezeték megy az álló részbe, és lent hátul a kis lyukon fognak kijönni (monitor, tápkábel, stb...) illetve a sata kábelek, is ott fognak menni.
Alu zártszelvényből gondoltam hozzá merevítést, bár ez lehet inkább acélból lesz, mert alut itthon nehezen hegesztek... Csavarozni meg nemnagyon akarom. Az álló részben elfér pár SSD, illetve slim DVD, meg persze a kapcsolók - csak azokat már nem rajzoltam oda.
A hűtésre 2 db 140-es venti fog szolgálni, a fába majd felsőmaróval "rácsot" csinálok(szimpla, egyenes bemarás), és folytatom ott is, ahol nincs venti, tehát az alaplap feletti dobozon oldalról nézve is végig fog futni, csak ott kb 2 mm mélyen marom majd bele, ez fekete lesz, a többi rész, illetve az egész ház fehér, úgyhogy szerintem egész jól fog kinézni. A HDD-k "hűtését" is így tervezem, csinálok felülre, és előre bemarást, ott remélem kap majd elég levegőt, hogy ne főjön meg. Ha mégsem, akkor alulról is kapnak majd rácsot.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
