  Hölgyek, Urak! Eléggé elkanyarodtunk szerintem a hobbi elektronikától, légyszi ne OFF-oljatok tovább. Ha a kamerás témát folytatni szeretnétek, akkor annak megfelelő témában tegyétek.

Új hozzászólás Aktív témák

• #98123 Dr. Szilikát őstag Oryctolagus #98121

  Új Válasz 2024-12-11 21:14:47 #98123

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Dr. Szilikát

  őstag

  válasz Oryctolagus #98121 üzenetére

  300 V a szakadt ágon van gondolom, ilyenkor felszabályoz maximumra az áramgenerátor, bár le is szokta tiltani magát, ha olyan konstrukció. Sokféle típus, sokféle megoldás van, fejből ezeket nem lehet tudni.

  149,5 / 26 = 5,75 V azaz utalhat névlegesen 6 V-os LED-re. Valószínűleg párhuzamos kötésben kap áramot két 26 darabos szakasz, ennek köszönhető, amikor egyik ág megszakad, a másikra dupla áram jut és az is megszakad.

  Igazság szerint ez csak a működés fejtegetése, sok jelentősége nincs. Amikor beépítetted az új alkatrészt, rendesen működött, azaz belevaló volt, nem is szoktak többféle variációt gyártani, egy típuson belül. Továbbá a LED-sor meghajtása áramra stabilizált, azaz nincs ilyen irányú lehetőség:

  vajon készíthető lenne valamilyen feszültség korlátozó kapcsolás az utángyártott alkatrész részére?

  Itt inkább arról lehetett szó, hogy a rendelt alkatrész nem bírta sokáig.

• #98120 Dr. Szilikát őstag Oryctolagus #98118

  Új Válasz 2024-12-11 10:57:53 #98120

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Dr. Szilikát

  őstag

  válasz Oryctolagus #98118 üzenetére

  Honnan jött az infó, nem szoktak ilyen eltérések lenni, azonos típuson belül. Eleve, egy LED-tok lehet névlegesen 3 vagy 6 V. Ha jól látom, itt 52 tok van egy sávon, ami valószínűleg 2-2 szakaszra oszlik.

  Ezért van az, amikor 1 db LED szakadása esetén mondjuk a sáv fele sötétül el. Ha pedig trükkös módon a másik oldal másik felével kötik sorba, akkor az is kialszik.

  Igyekszem magyar szavakat használni, mert én még magyar irodalmon nőttem fel, ez az én nyelvem.

  Legyen mondjuk 3,3 V nyitófeszültség az adott munkaáram mellett és 26 soros tag, akkor 85 V-ra áll be az áramgenerátoros driver. Ha dupla chipes tok (6,6 V), akkor lehet 170 V, olyan is létezik. De olyan nem, hogy egy adott készüléktípus létezne 3 vagy 6 V-os tokokkal egyaránt. A teljesítmény még hagyján, a feszültséget lehetne árammal kompenzálni, de ez nem így szokott menni.

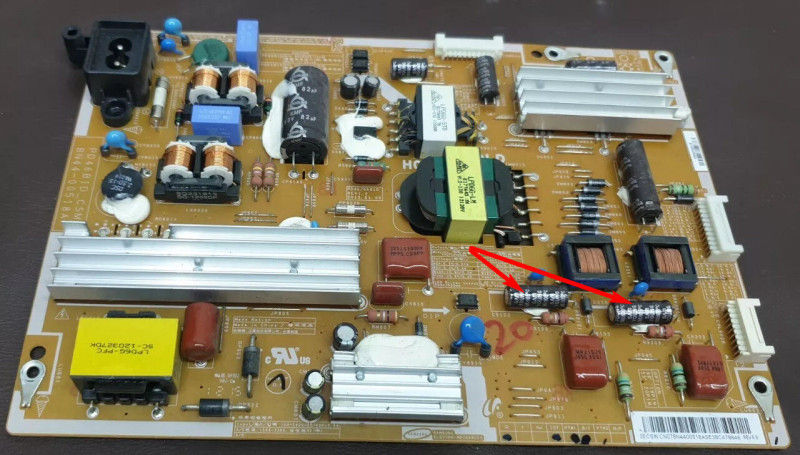

  Itt a tápegységen 2 db step up áramgenerátor látható elvileg, mint LED-driver. Piros nyíllal jelöltem azt a két puffert, ahol a fent említett meghajtófeszültség mérhető. Hogy hány voltos a puffer, az is elárul ezt-azt.

  Ide csatlakozik a LED-sávok + pontja általában. Negatív ágon történik a PWM-szaggatás, áramfigyelés. Lényeges, hogy utóbbi PWM csak a 100 % fényerő opcionális csökkentését végzi, míg a pufferen a DC-szintet (100 % csúcsáramot) az áramgenerátor állítja be (nyilván az is PWM elven).

  Mindezekből talán érzékelhető, van egy adott típus, ami meghatároz bizonyos paramétereket. Azt is, hogy 3 vagy 6 V-os tokokra épül, utána ebben már nincs átjárás általában. Vagy az már egy másik TV-típus.

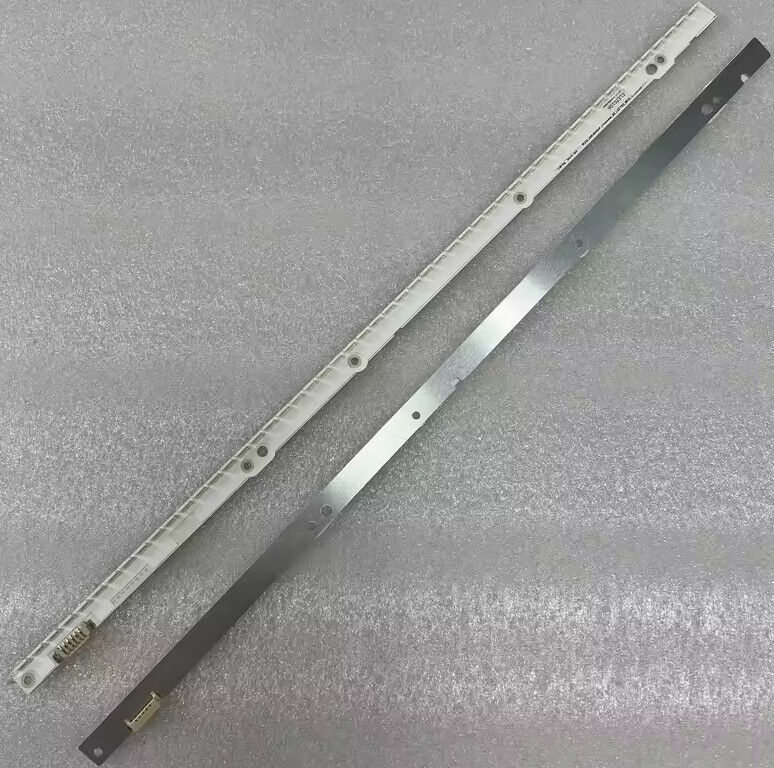

  A LED-sávon van egy azonosító, ami meghatározó, olyan kell bele.





• #96361 Barret001 addikt Oryctolagus #96359

  Új Válasz 2024-07-09 21:27:25 #96361

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Barret001

  addikt

  válasz Oryctolagus #96359 üzenetére

  Nem a pákától függ...Az csak hőt ad át,ami ha megfelelő erősségű,akkor megolvad az ón. A többi már gyakorlat kérdése.

• #96350 Dr. Szilikát őstag Oryctolagus #96342

  Új Válasz 2024-07-09 13:35:24 #96350

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Dr. Szilikát

  őstag

  válasz Oryctolagus #96342 üzenetére

  Itt a videóban ónszívó fonattal szedi fel az ónt, ami nem mindig válik be, de sikerülhet, folyasztószerrel is megsegítve.

  https://www.youtube.com/watch?v=NOT-Z8XqI9A

  Pillanatforrasztó pákára lehet hajtani rézhuzalból olyan alakzatot, amivel egyszerre melegíthetők a kapcsoló lábai. Vagy megpakolni ónnal és egy ilyen Hakko heggyel átmelegíthetők érzéssel.





  Régen volt használatos az ónlefújás trükkje, amihez a szervizben mindig akadtak teleszkópantennából származó darabok. Végét kicsit szűkíteni kell, hogy jobban fújjon. Hasonló egy golyóstoll csöve is. A fújás hatására persze szétröppennek a forró óncseppek, azzal is számolni kell.

  Ennek ellenére, főleg szükséghelyzetben egy működő dolog volt.

• #96349 tordaitibi veterán Oryctolagus #96342

  Új Válasz 2024-07-09 10:53:17 #96349

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tordaitibi

  veterán

  válasz Oryctolagus #96342 üzenetére

  Ha nincs hozzá semmi profi készséged, mármint szerszámilag, szippantós páka, ónszívó harisnya ilyenek,
  elmondom a barbár módszerem.
  Egy kicsike éles csípőfogóval szétcsipkeded a mikrokapcsolót, ezután a 4 lábát ki tudod szedni bármilyen páka+csipesz.
  Vagy nagy óncseppet csináélsz 2 lábra, közbe a másik oldalról feszíted a mikrokapcsolót. Ezt felváltva 2-3 ilyen után kijön.
  A lukat melegítve áttolsz a lukon egy megfelelő vastag varrótűt, erre ráérzel mikor kell megmozgatni és megvan a furatgalván is. Mármint megmaradt
  Majd beépíted az újat.

• #96345 hcl titán Oryctolagus #96342

  Új Válasz 2024-07-08 20:30:32 #96345

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  hcl

  titán

  LOGOUT blog

  válasz Oryctolagus #96342 üzenetére

  Gázost ne, azzal csak szétégeted.

• #96344 totya694 őstag Oryctolagus #96342

  Új Válasz 2024-07-08 20:26:42 #96344

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  totya694

  őstag

  válasz Oryctolagus #96342 üzenetére

  Inkább kérjél meg valaki,hogy cserélje ki Neked.
  1-2 forrasztáshoz venni pákát?Ha meg gyenge minőségű a páka akkor szétéghet a rézfólia a nyákon....

• #96343 rednifegnar senior tag Oryctolagus #96342

  Új Válasz 2024-07-08 20:22:07 #96343

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  rednifegnar

  senior tag

  válasz Oryctolagus #96342 üzenetére

  pakat nem tom en villanyost hasznalnek erre.
  mindenkeppen erdemes szerezni egy onszippantot (esetleg harisnyat) plusz folyasztot. nem nagy tetelek de sokat segitenek es evekig kitartanak.

• #79665 nyunyu félisten Oryctolagus #79663

  Új Válasz 2021-08-10 10:38:26 #79665

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  nyunyu

  félisten

  válasz Oryctolagus #79663 üzenetére

  Szabvány szerint a PCken használt C13/C14 csati csak 10A-ig, szervereken szokásos C19/C20 16A-ig terhelhető!

• #79664 #90088192 törölt tag Oryctolagus #79663

  Új Válasz 2021-08-10 09:48:57 #79664

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #90088192

  törölt tag

  válasz Oryctolagus #79663 üzenetére

  Elméletileg ez az.
  20A amit írnak rá, igaz én nem hiszem el.

• #79381 Oryctolagus tag Oryctolagus #78873

  Új Válasz 2021-07-12 21:16:39 #79381

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Oryctolagus

  tag

  válasz Oryctolagus #78873 üzenetére

  volt időm elkészíteni a bekötést.
  ha a telefon jack kábelen keresztül van csatlakoztatva akkor pattogás hallatszik, ha elindul a zene már nyílvan nem hallatszik

  a bluetooth modullal megspékelve már a pattogás sem hallatszik

  végül egy RCA kábelt forrasztottam a pinekre

• #78876 Donki Hóte veterán Oryctolagus #78873

  Új Válasz 2021-06-07 11:35:49 #78876

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Donki Hóte

  veterán

  válasz Oryctolagus #78873 üzenetére

  Focus2-be szereltem AUX bemenetet, az se volt egyszerű, de a Focus3 esetében nem biztos, hogy neki mernék állni.

  Nézd meg alaposan ezt a videót, itt elég jól bemutatják a teendőket. Biztos kéz és jó forrasztópáka kell hozzá Ha elrontod, túlmelegíted a tüskéket, akkor mehet a levesbe a fejegység

  Az biztos, hogy az árnyékolt kábelt nem tudod áthúzni a nyíláson, sima egyeres kábelekkel tudod megoldani a kivezetés elkészítését.

• #78874 #85619712 törölt tag Oryctolagus #78873

  Új Válasz 2021-06-07 09:12:54 #78874

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #85619712

  törölt tag

  válasz Oryctolagus #78873 üzenetére

  Én kocsiba mindenképp ilyen zárt jack aljzatot tennék. Van ugyanitt kábel is.

• #78873 Oryctolagus tag Oryctolagus #78865

  Új Válasz 2021-06-07 07:58:13 #78873

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Oryctolagus

  tag

  válasz Oryctolagus #78865 üzenetére

  akkor így mehet a dolog, gondolom.
  ki tud ajánlani egy jó 3,5" jack aljzatot?
  female és menetes amit az usb mellé tudok rögzíteni.
  vezeték is kellene valami normális.

• #78864 tordaitibi veterán Oryctolagus #78861

  Új Válasz 2021-06-05 16:28:47 #78864

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tordaitibi

  veterán

  válasz Oryctolagus #78861 üzenetére

  leweegee2 jól írja,
  mieőtt szétborítod az autót, meg kéne bizonyosodni hogy a fejegység szoftveresen, azaz van-e aux bemeneti lehetőség a menübe,
  és hardveresen, azaz egyáltalán ki vane vezetve az aux helye és a bemeneti választó ic vagy a dsp, vagy bármi ami ezt kapcsolja, egyáltalán tudja a funkciót?
  Ha bármelyikre nem a válasz akkor sajna felejtős.

  Nagyon gyakran több széria, több modell nyák lapja teljesen egyforma, és a beültetett alkatrészektől függ a majdani tudás.

• #78863 darvinya titán Oryctolagus #78861

  Új Válasz 2021-06-05 15:31:02 #78863

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  darvinya

  titán

  válasz Oryctolagus #78861 üzenetére

  Nincs meg a lengő csatlakozódban a kivezetés, így annélkül nem lehet bekötni.
  Ha jól emlékszem, ebbe IDC, molex érintkező kell.(nem ugrik be pontosan melyik)

• #78862 #85619712 törölt tag Oryctolagus #78861

  Új Válasz 2021-06-05 15:10:04 #78862

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  #85619712

  törölt tag

  válasz Oryctolagus #78861 üzenetére

  Egy ilyen bekötési rajzot találtam, egyezik az általad leírtakkal, elvileg 17/18/6-os pinek a befutók. De amúgy a rádión van aux gomb? Át is tudod állítani külső forrásra?


• #59091 HoTaZo addikt Oryctolagus #59090

  Új Válasz 2017-06-11 14:53:30 #59091

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  HoTaZo

  addikt

  válasz Oryctolagus #59090 üzenetére

  Én elég felháborítónak tartom, hogy ezeken a lapos tévéken minden van, csak egy normál, vezérelt, akárcsak sztereó kimeneti hangjel nincs.
  Nekem van rca fül- fejhallgató kimenetem, de ha rádugok valamit, akkor elhallgat a hangszóró (ez még logikus, igaz külön vezérelhető hangszóró és fülhallgató, nem kéne, hogy extra legyen). Van optikám, az se vezérelt, van scart, ott se jön ki hang. Persze létezik cél cucc, hogy távirányító (hangerő +-) jelét az erőlködőhöz is eljuttassam, de nem lenne elegánsabb, logikusabb a kimeneti hangjelet a hangszóróval szinkronban szabályozhatóvá tenni, alapból?

  U.i.: Természetesen nem tőled várok erre választ, csak kapcsolódni kívántam a témához. Igazán csak költői kérdés volt.
  Talán eme topik szakemberei már rég túl vannak a probléma megoldásán, de egy átlag user, szerintem, csak dünnyög, hogy modern tévé, de ezt a (s ahogy észreveszem az enyémnél drágább tevéknél is fennálló) hiányosságot nem kívánják orvosolni a gyártók.

  Bocs a hosszú OFF-ért!

• #59089 Kernel nagyúr Oryctolagus #59088

  Új Válasz 2017-06-11 13:40:39 #59089

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra



  Kernel

  nagyúr

  válasz Oryctolagus #59088 üzenetére

  Viszonylag egyenes úton haladsz a TV végfokának tönkretétele irányába, amit legfeljebb annak védelme gátolhat meg.

  Ezek ugyanis általában hídvégfokok, tehát szimmetrikus kimenettel. Például itt is volt szó róla, hogyan lehet ilyenkor jelet levenni:

  https://prohardver.hu/tema/hobby_elektronika/hsz_58684-58684.html
