• #97568 leweegee aktív tag joghurt #97555

  Új Válasz 2024-10-29 22:19:16 #97568

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  leweegee

  aktív tag

  válasz joghurt #97555 üzenetére

  A szilárdtestrelé kb 10 mA áramot vesz fel a bemenetén függetlenül a kimenettől.

• #97567 tordaitibi veterán joghurt #97560

  Új Válasz 2024-10-29 21:02:46 #97567

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tordaitibi

  veterán

  válasz joghurt #97560 üzenetére

  Sajnos a triakok, amik az ssr kapcsolóeszközei, 2 P-N átmeneten keresztül képesek csak működni, ez az elvéből következik.
  Magyarra lefordítva legjobb esetben is legalább 1V esik rajtuk (sajnos picivel több) , ez 10 ampernél 10W feletti disszipációt jelent.
  Ami így nem tűnik soknak de egy bedobozolt készülékbe amúgy is minden fűt a nyákon, ez nagyon sok.
  A relé meg stabilan 0,5-1 wattot disszipál max. a behúzótekercsén. Egy mai normális mágneskapcsoló se sokkal többet.
  Meggondolandó nagyobb áramokat hosszabb ideig triakkal kapcsolgatni.
  Szilikát jó példát hozott, triak-relé párhuzamosan, elvileg örök élet mert a ki-bekapcsolást szikramenesen a triak, a tartást a relé intézi.

  Egyik melóhelyemen jópár 8-10kW motorokat kapcsolgatnak 3 fázisú 50 amperes ssr-ek, mindegyik szép nagy bordára van szerelve.
  abban a helyiségben még sose fázott senki télen sem


• #97563 ViZion félisten joghurt #97560

  Új Válasz 2024-10-29 20:20:39 #97563

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  ViZion

  félisten

  válasz joghurt #97560 üzenetére

  Dr. Szilikát hsz-éhez még:
  Valahol a neten vannak bontott képek is, a nyákot is érdemes/érdekes megnézni.
  Az eredeti Fotek-nél szépen fizikailag is le van választva (amennyire lehet) a kapcsolt oldal. Kínai "Fotek"-nél (átmatricázott Earu vagy még az se) kevesebb a kivágás a panelon, de a triac legalább jó minőségű ott is, igaz a hátsó fémlemez és a triac rögzítése szerényebb.

  Mivel árban alig van eltérés, bátran lehet a 25 A vagy a 40 A verziót venni a bojlerhez. Nem tudjuk, h hova kerül. Ha a megszakító szekrénybe, akkor azzal is matekolni kell, hogy a dobozban az fűt. Nálam relék vannak, néha 50-60°C is van a dobozban... Cserélem is a Shelly-ket Earu-ra, nem tudom, az hogy működik (csak roncsolással bontható, de mivel 8k darabja, így nem verem szét... még ), de sokkal hűvösebb. OK, esetleg hőfokot is hazudják a kínaiak. Erre majd rámérek

• #97561 Dr. Szilikát őstag joghurt #97560

  Új Válasz 2024-10-29 19:59:12 #97561

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Dr. Szilikát

  őstag

  válasz joghurt #97560 üzenetére

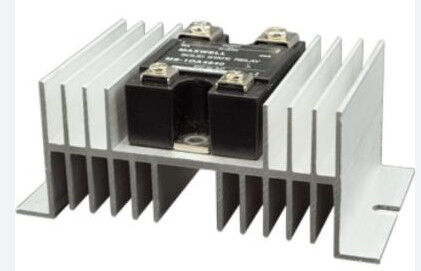

  Az alja szokott fémes lenni:





• #97559 Dr. Szilikát őstag joghurt #97555

  Új Válasz 2024-10-29 18:52:43 #97559

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Dr. Szilikát

  őstag

  válasz joghurt #97555 üzenetére

  A szilárdtest relé is galvanikusan elválasztott, optocsatoló van a belsejében. Annál jobb elválasztás nem kell. Viszont a triacon eső feszültség miatt jobban fűt és hűtőbordára is szükség lesz, ha már ilyen nagyobb terhelésre használod.

  Továbbá az SSR nem olyan, mint a triac fényerőszabályzó, hogy minimális terhelést igényelne, az csak a fázishasító dimmer egyszerűsített megoldása miatt van, ami nullavezetőt nem igényel, hanem csak soros megszakítást, így egy kapcsoló helyett könnyen beépíthető, minimalista alkatrészekkel.

  Példának okáért, ha processzorral vezérelt fázishasítót csinálnál, ott ilyen gond nincs, a független táplálás, független kapuvezérlés miatt.

  Egyébként van olyan megoldás is, hogy relé + triac párhuzamosan, bővebben:

  https://prohardver.hu/tema/hobby_elektronika/hsz_94759-94759.html

• #97556 tordaitibi veterán joghurt #97549

  Új Válasz 2024-10-29 18:00:35 #97556

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tordaitibi

  veterán

  válasz joghurt #97549 üzenetére

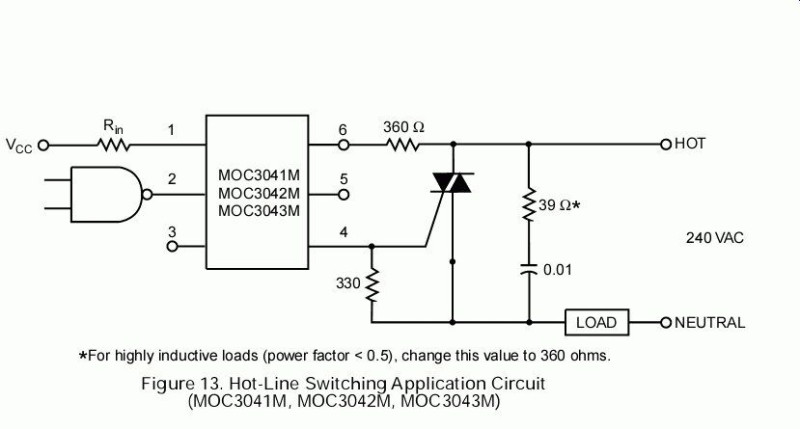

  SSR.
  Ha szeretsz molyolni faék egyszerű kapcsolásokat, meg is csinálhatod.
  Ohmos fogyasztóhoz a 39ohm/10nF se kell.
  Triak a terhelés függvénye de egy 25 amperessel már mindent lehet.


• #97553 ViZion félisten joghurt #97551

  Új Válasz 2024-10-29 17:18:57 #97553

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  ViZion

  félisten

  válasz joghurt #97551 üzenetére

  Sonoff egy márka, a Zigbee meg egy protokoll, mint a Wifi. Ha van lokál zigbee-d, akkor az nem kerül semmi felhőbe fel. A zigbee-s cucc csak mér, kapcsol, küldi az adatokat a helyi vagy a felhő szerverre. Van, amelyikbe lehet progit is menteni, de praktikusan ezt központilag az okosotthon SW vezérli.
  Ha lokális/autonóm üzem a cél, akkor a fentebb említett ESP8266 vagy ESP32 és mellé egy SSR relé a kapcsolást megoldja.

  ESPeasy keretrendszerrel ez 6 órás munka. 10 perc megkeresni a cuccokat, 30 perc összerakni, telepíteni, beállítani, h mit csináljon. A maradék bő 5 órában meg megy a fejvakarás, h ezt a megszakító szekrénybe hogy rakjam, kell neki 5 VDC táp, nem fér el, baCCameg kicsi a szekrény...

• #97552 leweegee aktív tag joghurt #97551

  Új Válasz 2024-10-29 17:18:45 #97552

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  leweegee

  aktív tag

  válasz joghurt #97551 üzenetére

  Szerintem te őt keresed. [link]

• #97550 ViZion félisten joghurt #97549

  Új Válasz 2024-10-29 16:43:51 #97550

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  ViZion

  félisten

  válasz joghurt #97549 üzenetére

  Bojlert külön P+N Fí relére (B10 vagy ilyesmi), utána egy Zigbee-s mérő-megszakító, kész. Ha nagyon akarod cifrázni és a mérést elengeded, akkor ESP+SSR, kész. a leválasztást nem értem, mi lenne a célja? De nem kell.
  Ohh, az ESP miatt? Annak kell táp, valóban.

• #4165 And veterán joghurt #4164

  Új Válasz 2007-02-16 23:54:05 #4165

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  And

  veterán

  válasz joghurt #4164 üzenetére

  Talán egy Epcos gyártmányú, 40V(eff) / 56V DC max. feszültségű típus lehetett: [link].
