Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
moha21
veterán
válasz
k.geri19
#14355
üzenetére
És a -12V-os ággal mi van? Mert a 4 pines dugón a fekete az a gnd, tehát 0 V potenciál. A sárga a +12 V és általában a kék színű a -12V.
10 ampert nem tud úgy kivenni, hogy 0,5 A-nél közbeszól a védelem / jobb tápoknál, mint a zalman tuti /.
Vagy pedig simán nincs is -12V a fejegységen, hanem csak +12V-ról megy ( TDA 2005 vagy valami ilyesmi ).
"szépen vitte a 80as szubot és a monitor hangfalam"
6W is szépen tudja vinni. ( Saját tapasztalat, ekkor alakítottam át a -12 V-os kört nagyobb terhelhetőségűvé, de fél amperrel is beszólt viszonylag szépen mindent. 2030 tda )
-
fero02
nagyúr
-
válasz
k.geri19
#14045
üzenetére
Nem-nem Ő egy kb. 30 éves rádiónak a végfok része.
Itt láthatsz 1-2 csövest
Rá van kötve 2db Bose 501 IV hangfal és hidd el nem kell ide már mély mert ezek a veterán hangfalak tudnak valamit.(mint ahogy sógorom CerwinVega hangfalai is amikkel nem volt kibékülve) amikor a Yamaha HTR5280 házi mozi erősítőjére volt kötve.Atos23:Ha valami szép akkor megérdemli nem?(legalább is nekem tetszik)
-
válasz
k.geri19
#14039
üzenetére
Én azért nem becsülöm a házi mozis hang cuccokat mert a szatelitek csak csérognak(mély hangok le vannak vágva) a sub meg csak buffog (közép és magas van levágva) összességében van 5.1 esetében 6db végfok ami nincs kihasználva(mert csak bizonyos hangtartományokba dolgoznak).
A hangzásuk sem tetszik nekem. -
válasz
k.geri19
#14033
üzenetére
Még így is problémákat okoz "korosabb" rádióknál/erősítőknél a hálózati feszültség megemelése.Mert azért régen 220V-os hálózatról beszéltünk és csak a szerencsésebbek mondhatták el,hogy ez a feszültség meg is volt a lakásukba.Nos ez manapság 230V-nak "hívják" ami nálam pl. 242V-ot jelent.Ez a különbség kihatással van trafók esetében a szekunder feszültség értékére is ami akár néhány Voltot is jelenthet.
Ha egy régebbi erősítőbe az IC-t ami pl.15V-os és 15V-ról hajtották 30 évvel ez előtt akkor az most túlfeszültséget fog kapni és belerokkan. -
válasz
k.geri19
#13832
üzenetére
Akkor a saját HiFi cuccán minden rendbe a felújított Quad 405-el meg nem szól normálisan?
Latency: A csavarok átvitték a hőt és azért olvadt a műanyag.Ha hosszabb a csavar és beraksz valami távtartót akkor kevesebb hő lesz a csavar azon a végén amelyik a műanyagba megy bele.(ha a gyártó egy kicsit jobb minőségű és hőállóbb műanyagot használt volna akkor most nem füstölne)
Érdemes megszüntetni mert a műanyag gőzök füstök is mérgezőek -
Lompos48
nagyúr
válasz
k.geri19
#13778
üzenetére
autóba mért használják?
Nem csak mélyládákra használják. A legfőbb ok a kis tápfeszültség (~13V), amiből csak nagyon kis impedanciájú hangszórókkal, konverteres táplálással (ami nagyobb tápot gyárt), vagy hídkapcsolással
lehet nagyobb teljesítmény kipaszírozni.
Sok gyári készülék már eleve hídban van megépítve és a kedves felhasználónak erről halovány gőze sincs. -
-
válasz
k.geri19
#13769
üzenetére
Szerintem ha "csak" arra vagy kíváncsi,hogy hídba kötve mennyivel szól másként egy erősítő akkor is valami kis teljesítményű olcsó cuccot válassz.Talán 2x 5W-os végfokot ha hídba kötsz akkor "még" meghallod a különbséget de 2db 100W-os végfok esetében már nem fogsz hallani csak iszonyat hangos zajt....
-
-
PHM
addikt
válasz
k.geri19
#13726
üzenetére
"tehát egy ic cserélek és nagy az esély újra tökjó lesz?"
Nem biztos. Először meg kéne találni a hibát.
"lehet ugyan annyi lábú ic böl nagyobbat venni teljesítményből?"
Igen, ha sikerül nagyobb teljesítményű, lábkompatibilis típust találni.
"későbbiekben ne halljon meg annyira hamar?"
Egy végfok IC halálát okozhatja például egy kimeneti rövidzár is.
Ez ellen az sem véd, ha nagyobb teljesítményűre cseréljük a végfokot.
De sorban kéne haladni:
1: A hiba behatárolása.
2: Cserealkatrész beszerzése. (Ha szükséges.)
3: Javítás.
4: Örülés.
Személy szerint azt javaslom, hogy keress a környezetedben olyan valakit,
aki konyít az elektronikához. -
PHM
addikt
-
k.geri19
tag
-
PHM
addikt
válasz
k.geri19
#13626
üzenetére
Ha egy dióda tönkremegy, az vagy megszakad, vagy zárlatos lesz.
Ha valamelyik dióda zárlatos, az okozhatja például azt,
hogy AC feszültséget mérsz ott, ahol DC-nek kéne lennie.
Első körben meg kéne mérni az egyenirányító híd diódáit, hogy nem
szakadt, illetve zárlatos-e valamelyik.
Ha a sejtésem nem csal, legalább 2 hibás dióda lesz a hídban. -
Lompos48
nagyúr
válasz
k.geri19
#13619
üzenetére
Nem találok 3 lábú 4700uF-os kondenzátort, hogy tisztán lássak az ügyben. Ha dupla lenne, akkor az lenne ráírva, hogy 2x4700uF. (Csak) feltételezem, hogy a "0" esetleg a tok lehet.
Egy dolog biztos: míg a váltófeszültség a híd 2 lábára (~ jellel) van kötve, a kondenzátoroknak (és semmi másnak) nincs miért ezekhet kötődjenek. A fennmaradó 2 láb (+ és -) pedig kizárólag a kondenzátorokhoz lehetnek kötve, mint az előbbi rajzban, amit megismétlek:
Alternatíva nincs!
-
Lompos48
nagyúr
válasz
k.geri19
#13610
üzenetére
Ez így tényleg rettenetes! Ez nem lehetett az a konfiguráció, ami valaha is táplálta és működésre bírta a régi Quad modulokat. Ellenben lehet nem nyírta ki az új modult. Alaposan vesd össze a 2 rajzot, ezt meg amit betettem, aztán figyelmesen kábelezd át úgy, ahogy az én rajzomban van. A mért értékek furcsák, de félig egyenirányított, félig nem dolgokat mérsz, ami meghülyíti a műszert.
-
-
Lompos48
nagyúr
válasz
k.geri19
#13596
üzenetére
Elbeszélünk egymás mellett. Szerintem az én utolsó egyenirányító rajzom, meg az utóbb felsorolt kötés egyértelmű.
Rajzold le az aktuális kapcsolást egy papírra, fotózd le és tedd be. Akkor tárgyalunk annak a mentén. Beleírhatsz mért feszültségeket is, az még jobb lenne.
Mégegyszer: a Quadnak kell mindkét feszültség +50Vdc és -50Vdc. Ha egyik 32Vac-t lekötöd, nem lesz meg a 2 feszültséged, mert nem lesz miből. -
Lompos48
nagyúr
válasz
k.geri19
#13592
üzenetére
Az az érzésem, hogy még nem érted egészen. Egy vagy két csatorna, mindegy. Mindenképp kell neki(k) a működéshez a plusz és mínusz feszültség is, meg a nulla.
Tehát: az én rajzom 4 pontja a fotód 1 pontjába, a rajzom 5 pontja a fotód 5 pontjára és a test, az én rajzomon 1, a fotódon 2 és 3.
-
válasz
k.geri19
#13580
üzenetére
A PC-nél a védőföldet nem bekapcsolni kell hanem a jelenlétének meglennie az a 3 eres kábelen ami a PC tápjába megy.Mivel kapcsoló üzemű táp van a PC-kbe így "okozhatnak" gondot(brumm-ot,rossz minőségű hangot stb)
Csak földelt konnektorba legyen bedugva a PC az a lényeg.Mivel fentebb már úgy értelmeztem,hogy le lett tisztázva de azért még 1x körbe írnám.
A toroid trafódból kijön 36V váltó 0V még 1db 36V váltó.A tekercs tehát valójában 72V-ot tud csak a felénél le van ágaztatva(csapolva).A közép leágazást szokták 0V-nak nevezni.Az egyenirányítás után a 0V-hoz képest lesz egy 36x1,41=50V-od +ban is és -ban is.tehát a tápból 3db vezetéknem kell kijönnie +50V,0V,-50V.Ha ezeket így nem tudod kimérni akkor már a tápnál el van kötve elve valami.
Szerintem ki kellene abból a házból szedni minden majd alaposan kitakarítani majd újból összerakni azt a bizonyos tápot mi után ki lett mérve minden.Az a legnagyobb baj,hogy már akkora káosz van abba a dobozba,hogy szerintem Magad vezeted félre a sok sok felesleges vezetékkel.
A másik dolog meg bár mit akarsz beüzemelni mindig először érdemes a tápot átnézni.Pl. előfordulhat egy gyárilag hibás biztosíték(biztosító) is,forrasztási hiba,vezeték leszakadás.Meg az sem mellékes,hogy mekkora az értéke(5V helyett 20V mert pl. zárlatos egy áteresztő tranyó)
Ha 1db Quad 405 végfokot vettél akkor a PC-ből kijövő (szetero)hangnak ugye bár 3 kivezetése van a jobb/bal oldal és földelés amiből 1 végfokhoz csak a bal vagy jobb oldalt kell bekötnöd... -
válasz
k.geri19
#13576
üzenetére
Hali!
Nos ha egy +/- os tápot mérsz akkor a 0-hoz képest kell mérni így kell kijönnie -36V-nak és +36V-nak de ha a + és - kivezetést méred akkor természetesen a két feszültségnek a a 2x-ét kapod és így jön ki a 72V.
Sajnos a műszerekkel is vigyázni kell mert olyan mértékbe elszaporodtak a gagyik,hogy már az áruk alapján sem lehet megkülönböztetni a "jobbacskát" a "haza vinni se szabad" kategóriától.
Ha PC-re kötöd akkor arra kell odafigyelni,hogy a PC-nek tutira meglegyen a védőföldje és az árnyékolt kábel amivel átviszed a jelet az végfoknál is be legyen kötve. -
Lompos48
nagyúr
-
Lompos48
nagyúr
válasz
k.geri19
#13570
üzenetére
Valamit rosszul kötöttél! Nem megy semmi kondin át (ez soros kötést jelent). A szűrés maximum a váltófeszültség (effektív érték) 1.41-szeresére tudja növelni az egyenirányított feszültséget. A 2 kondi sorban van ugyan, de külön-külön szűrik a pozitív és negatív feszültséget.
Így:
vagy így:
Utóbbi lehet 2 szekunderről és C1 nélkül is.
Az értékeket ne figyeld, csak a kapcsolást.
-
Lompos48
nagyúr
válasz
k.geri19
#13568
üzenetére
többet ad a hivatalos 36voltos ág . előfordulhat?
Az nem hivatalos, mert nem a Hivatal adja, hanem a trafó.
Névleges.Előfordulhat. De a szekunderfeszültség csak akkor nőhet, ha:
1. nő a primérfesz - elejtve
2. változik az menetarány, csak priméroldali menetzárlat okozhatja, az meg füstöl(ne).ha 36voltot sikerül kimérni?
Akkor nézz utána meg mitől mutat a műszer hibás eredményt. Híd után és szűrve nem lehet több 50V-nál, mert még a híd 2 diódáján is esik feszültség.
-
mezis
félisten
válasz
k.geri19
#13552
üzenetére
A Quad 405-ösök hajlamosak a nagyfrekvenciás gerjedésre. Ezt alkalmas helyre forrasztott 10-100 nF-os kondenzátorokkal lehet kivédeni. Az elmúlt évtizedekben megjelent cikkekben ez a mod megtalálható. (Én még Sipos Gy.-tól olvastam a Rádiótechnika kb 1980. évi valamelyik számában.)
-
Lompos48
nagyúr
válasz
k.geri19
#13552
üzenetére

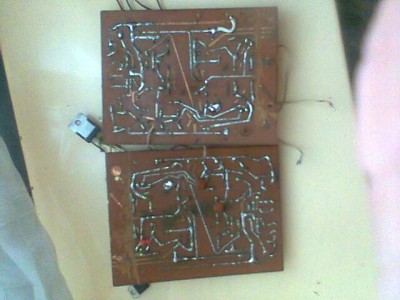

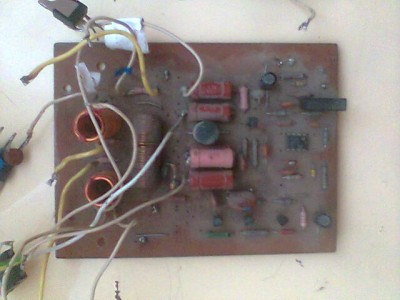

Azt az 1 darab panelt én kettőnek látom, pedig nem ittam semmit.
Jó volna, ha tudnál mérni egy feszültséget a kimeneten, terhelés nélkül. Szimmetrikus táplálásnál nulla körül kellene legyen. Ha nem, akkor keresgélünk majd tovább.
Az, hogy a 2 ellenállás (R29 és R30-as fehér kockák) meleg, nem feltétlenül baj. Terhelés és jel nélkül is 1W fölötti teljesítményt disszipálnak.@CPT.Pirk: biztosítékok nélkül egy teljesen zajtalan erősítőről beszélnénk, csak se zaj, se hang.
-
-
Lompos48
nagyúr
válasz
k.geri19
#13301
üzenetére
Pár dologban azért meg kellene egyeznünk, mert sokat hibázol, ami bárkit félre tud vezetni és emiatt nehezen érthető sok minden, amit leírsz.
Nem kötözködésből kérdeztem rá a bdc tranzisztor elnevezésre. Sajnos (vagy szerencsére) a típuselnevezés nagyon sokat mond kapásból. A névből a B szilíciumot jelent, az azt követő C vagy D pedig már a tranzisztor teljesítményére mutat. Általában (a BD tranzisztorcsalád esetében) a páros számmal végződőek PNP, a páratlan pedig NPN típusúak. Aztán még valami: nincsen P meg N tranzisztor a bipoláris tranzisztorok között, hanem NPN és PNP (igaz a középső betű a használt félvezetőanyag szennyezéstípusára utal, de most nem erről beszélünk). Van P vagy N típus, de ezt a FET (Field Effect Transistor) csatornatípusára "mondjuk".
Példa BD249C: B - szilícium, D - nagyobb teljesítmény, 24 - családra utal, 9 - páratlan, tehát NPN. Az utolsó C már feszültségosztályozás szerint a legnagyobb osztályt jelenti.
Ha zavaros voltam, akkor még olva(sga)ss utána akár a Wikipédiában.az is 4ohmot mutat a multiméteren... nincs rajta az ujjam
Ha egy tranzisztoron tényleg 4ohmot mérsz, az rossz. (A tényleg alatt az x1 Ohm-os skálán a 4-es értéket értem analóg műszeren). Az ujj használata csak torzítja az információkat. Az ujjadat odatéve már mást mérsz, mint, ami ott van.
egy újabb bd249c (N es tranyo)... rárakom b+ c- ... és 0ohm ot mutat egyből. (kiakad)
Egyetlen helyes tranzisztor elnevezés tőled. Olyan, hogy kiakad nincs. Egy analóg ohmméröt úgy állítasz be, hogy aránylag pontosan mérjen, hogy ellenőrzöd: üresben a nullán áll, rövidrezárva pontosan a skála végére kalibrálod. Se balra, se jobbra nem fog kiakadni (ha nincs feszültség az áramkörben).
ezek a végfok tranyok sorba vannak kötve kicsiről nagyra és ez fordítva is és ezek mennek rá a kondikra tehát mintha egymást erősítenék és legerősebb jel meg megy a panelre
Esetleg a fokozatok egymás után vannak kötve, de az még nem sorba. Nem egymást, hanem a jelet erősítik.
egy kis ellenállás a B és a D re van kötve
Ezeknél a tranzisztoroknák, C (kollektor), B (bázis) és E (emitter) lábak léteznek csak. A D a FET-ekre jellemző és drain-t jelent, az itt nincs.
Végezetül: keress egy havert, aki valamivel többet ért az elektronikához/-ból és nézzétek át együtt. Többet fogsz úgy tanulni, mint hasonló távokításokból.
-
Lompos48
nagyúr
válasz
k.geri19
#13296
üzenetére
kis bcd tranyoval
Nem tudom mi az. Nekem létezik BC és BD típus. b re pozitív a c re a negatívot és ilyen 4ohm ot jelez úgy hogy nincs rajta a kezem,ujjam a pozitívon és vagy a negatívon
Ha npn tranzisztor, akkor így kell vezetnie. Semmiképp nem lehet 4 ohm. De nem ohm hanem dióda pozíción egyértelmű a mérés. Ha pnp tranzisztor (lenne), akkor így mérve szakadást illene mutasson egy jó alkatrész esetén.
vagy akkor van zárlat ha egyáltalán nincs kilengés ohm mérőn?
A zárlat minimális ellenállást, tehát maximális kilengést jelent.
-
Lompos48
nagyúr
válasz
k.geri19
#13293
üzenetére
rákényszerültem multiméterrel kimérjem az alkatrészeket a panelen
Vannak azért kérdőjeleim...
minden kondi, ellenállás ohm merővel maximumot adta,
Már itt gondok vannak. Az ellenállások nem kell maximumot adjanak, hanem az értéküket kell mutassa a műszer. A kis kondik végtelent (szakadást) kell mutassanak, az elkókon pedig látni szokás a töltődést.
A kis fekete... az egy 680nF-os kondenzátor. Esetleg egy pillanatig leng ki a műszer - kicsit - majd ugyancsak végtelent mutat, hacsak nincs vele párhuzamosan kötve valami az áramkörben (ami majdnem biztos
).
IC-t ohmmérővel mérni csak akkor érdemes (akkor van értelme), ha tudod mi van benne (előtted a kapcsolási rajza, amit értesz), meg azt is, hogy éppen mit is mérsz.mi lehet a ludas?
Még mindig akármi.
-
Lompos48
nagyúr
válasz
k.geri19
#13159
üzenetére
Nem egy lelkesítő perspektíva egy ilyet megbütykölni. Azért nem hagyd ki az alkalmat, ha került valaki, aki akárcsak megnézze közelebbről.
...picit húzta a száját. jövőhetén vigyem át neki megnézi mit tehetünk.olyan 50es ürge szaki...
Én jóval ürgébb szakibb vagyok, nagyon húznám tőle a szám.
-
PHM
addikt
válasz
k.geri19
#13157
üzenetére
Találj egy olyan embert, aki konyít az elektronikához és vállalkozik a javításra.
Innét kezdve két irányba lehet elindulni:
1: megmérni a vég és a meghajtó tranyókat, majd a hibásakat cserélni.
(Azután imádkozni, hogy sikeres legyen a beavatkozás.)
2: az egész végfokot cserélni valami elérhető hibridre.
Sajnos egyik út sem túl egyszerű. -
Lompos48
nagyúr
válasz
k.geri19
#13149
üzenetére
Nehezen áttekinthető, később még megnézegetem. Van 2 megjegyzésem:
1. amit relének nézek csak egyszerű kondenzátor
2. a beleépített "új" végfok az a tipikus Quad405-ös végfok, ahogy a '70-es években a Rádiótechnika közölte.Az eredeti kapcsolásban volt venne relé a rajz szerint.
-
Lompos48
nagyúr
válasz
k.geri19
#13146
üzenetére
Valószínű, hogy kimúlt végfokokat cserélt diszkrét elemekből épített végfokokra az előző tulaj. Vagy lemásolta (modellezte) az IC-k belső áramköreit, mert azok nem is IC-k, hanem hibrid áramkörök.
Keress valakit, akinek kihívás egy ilyen javítás és csakazértis megcsinálja. Mert mindent meg lehet.
-
Lompos48
nagyúr
válasz
k.geri19
#13141
üzenetére
Erre csak annyit, hogy a leírásod kicsit zavaros (egyáltalán nem érthető
), de spekulálva talán kitalálom belőle, hogy a "sorbakötéssel" valószínűleg testre tetted (rövidre zártad) az erősítő kimenetét/kimeneteit. Ez halott STK IC-ket jelent(het), ami a legkevesebb....egy nagyon lightos (aza szikrázó pukkanás...
Azt a biztosítékok produkálták. Az 5A-es tud ilyet.
Amire a leírásodbol következetek, az nem alapos elektronikai ismeretekre utal. Menj vele javítóba, vagy keress valaki jókezű/-eszű amatőrt, aki megnézegesse. Lehet sepregetéssel kell kezdeni.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
lehet nagyobb teljesítmény kipaszírozni.
Névleges.
