Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Kernel
nagyúr
válasz
Keeperv85
#46664
üzenetére
Kínai töltők / tápok onnan kezdve poénosak, amit másik témában olvastam, vagy itt is említettem:
Valaki egy váratlan ötlettel összedugta a töltésen lévő tabletet a TV-vel, minek után szikrázás, se kép, se hang.
Nagy élmény lehetett két készüléket agyonvágni egy pillanat alatt.
-
#46586
csabyka666
veterán
Keeperv85
#46584
-
Kernel
nagyúr
válasz
Keeperv85
#46490
üzenetére
Igazság szerint a pufferkondi felesleges, mert csak az átlagáram számít, sőt az akkunak még jót is tesz a lüktető egyenáram, memóriaeffekt szempontjából állítólag. Más vélemények szerint pedig mindegy.
Csak utóbbit problémás pontosan bemérni egy multiméterrel, a sima DC-vel ellentétben.
A C/10 töltés lényege épp az, hogy mivel nem gyorstöltés, nem nagyon melegíti az akkut, nem olyan kritikus a leállítás időpontja sem. Eleve azt sem lehet biztosan tudni, hogy mennyire volt lemerülve, mégis mehet 15 óráig vagy tovább is, a felesleget elfűti.
Ni-CD esetében C/10, Ni-MH akkunál valahol C/10 és C/40 között van az az áram, amit tartósan (túltöltésként is) elvisel:
http://www.ti.com/lit/an/snva557/snva557.pdf
Nagyobb áramra, Ni-CD telephez lehet olyan töltőt építeni, ami egy előre beállított feszültség elérésekor megszakít (csepptöltés maradhat). Erre találhatók példák:
http://www.electroschematics.com/1897/automatic-nicad-battery-charger/
http://www.simple-electronics.com/2011/10/simple-ni-cd-charger-automatic.html
http://www.google.com/images?q=12v+nicd+battery+charger+circuit
Lehet készíteni hőfokmérésen és/vagy a -dU feszültséglehajláson alapuló áramkört is, valamilyen processzor alkalmazásával, de több soros cella esetén kérdéses, hogy melyiknél, mikor hajlik vissza az a feszültség, így nem biztos, hogy van ennek értelme.
De gyártanak ilyen töltőt, például az Imax B6 képében, aminek tápegység nélküli változatához már olcsón hozzá lehet jutni:
-
#46466
csabyka666
veterán
Keeperv85
#46465
-
#46464
csabyka666
veterán
Keeperv85
#46463
-
#46423
csabyka666
veterán
Keeperv85
#46422
-
Kernel
nagyúr
válasz
Keeperv85
#46415
üzenetére
Ha a Gate bekötését megszakítod, akkor nem pöröghet a motor, vagy lehet tesztelni egy ideiglenes mérőkörben is.
Beiktatni egy áramkörbe, adni neki vezérlőfeszültséget. Tirisztornál csináltam régebben, rákötöttem az áramkorlátozós tápegységre, anód pozitív, katód negatív, 5-10 V mehet rá. A vezérlőkaput átzártam az anódra, erre a tirisztor begyújt és úgy is kell maradnia, amíg a főáramkört meg nem szakítom. (Mivel itt DC-ről beszélünk, ami "magától" nem szakad meg, mint az AC.)
Ugyanez működik egy 4,2 V-os Li-ion töltővel is. Most próbáltam, de csak tirisztor van kéznél. A töltőn van zöld LED (terhelés nélkül), piros LED (áramgenerátoros üzemmód).
Ugyanúgy rákötöm, átzárom, piros LED jelez és úgy marad.
-
Lompos48
nagyúr
válasz
Keeperv85
#46411
üzenetére
Hihetetlenül hiányosan van dokumentálva. Egyértelmű osztályozást nem találtam, sajnos. Ami kiderült (mondjuk!):
BTA15 600BCE/BTB15 600BCE nem szigetelt vagy szigetelt borda,
BTB15 600BCE áram,
BTB15 600BCE feszültség,
BTB15 600BCE gate áram szerinti osztályozás (A,B,C...).
Ami még "felbukkant" és ez része lehet a további betűjelzéseknek, a "snubber" áramkör védőelemeinek az integrálása és/vagy a logikai szintekkel való vezérlés. De ennek a módját/értelmezését nem találtam.
-
Kernel
nagyúr
válasz
Keeperv85
#46411
üzenetére
Ebben a szakmában nem szokás variálni a bekötésekkel, azonos típusszámon belül.
BTB15-600 a típusszám, ami annyit jelent, hogy a BTB15 (15 amperos) széria 600 V-os tagja.

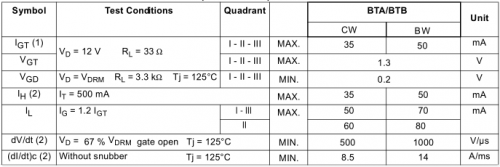

Mivel a BTB15 kifutott szériának tűnik, ezért erről kevesebb adat található, de azért így is akad:

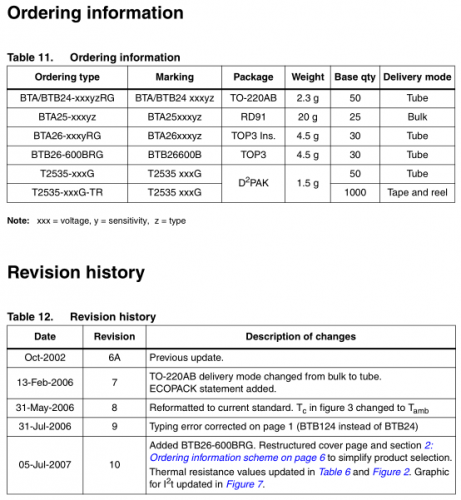

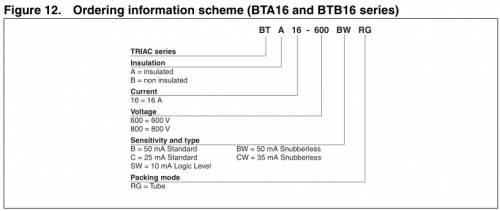

Ez pedig más szériából, a példa kedvéért:
Itt látszik, hogy a 15 amperos széria már kifutott, vagy lehet hamisítvány is: [link]
-
And
veterán
válasz
Keeperv85
#46411
üzenetére
Pedig van adatlap az ST Microelectronics féle BTB15-höz: [link], de az sem bőbeszédű. Elég régi típus, az adatlap '89-es. A jelölésről csak annyit ír, hogy "Marking: type number". Tehát valószínűleg a felhasználó számára a többi kód (ami jelölheti a gyártás helyét, idejét, gyártósort vagy akármit) nem tartalmaz releváns információt.
-
Lompos48
nagyúr
-
mr_ricsi
veterán
válasz
Keeperv85
#42073
üzenetére
A 4-5 láb nem lehet közösítve, mert akkor monósítva lenne a két magassugárzó. És DC szintet sem érdemes mérni, mert akkor a hozzá tartozó magassugárzót is elhúzná a középtápfeszről. (Márpedig azok jól állnak: a #42068 szerint 8,9V mindkettő.)
(Egyébként pedig nem tűnik valószínűnek, hogy tokon belül lenne megvalósítva a mély-magas sávszűrés, akkor pedig értelmetlen lenne, hogy a 3 erősítő bemenete össze legyen kötve egymással.
-
#20105216
törölt tag
válasz
Keeperv85
#42064
üzenetére
Annak igazán örülnék, ha az adatok meglennének még, de nincsen másik gép amibe a merevlemezt át tudnám rakni.
A családon belül keresek esetleg valami használaton kívüli régi gépet és abba átpakolom vagy inkább átrakatom valami hozzáértővel.
A keresztlányom lehet hogy tud nekem ebben segíteni, de még azt sem tudja, hogy előszedtem a garázsból a régi 486-os gépemet és próbálom életre kelteni.
janvo -
#20105216
törölt tag
válasz
Keeperv85
#42062
üzenetére
Köszönöm a válaszodat, de én egy " teljesen laikus" nem hozzá értő vagyok, csak felhasználói szinten ismerem és használom a számítógépemet.
A 486-ost pedig csupán kíváncsiságból és esetlegesen egy gyűjtőnek szántam, de mivel vannak, vagy lehet hogy csak voltak rajta adatok /fontos/ szerettem volna megnézni és törölni.Korábban a munkámhoz használtam.
Akkor még elegendőnek bizonyult flopyval.janvo
-
tornas
őstag
válasz
Keeperv85
#41997
üzenetére
Nem azonos a kettő. A készenléti kör 5 V-ját azt mindig az alaplapi csatlakozón található lila és a fekete drótok között méred. A PG jelet legtöbbször csak elindult tápnál tudod mérni (kb. 5 V az is, de annak nincs névleges terhelhetősége), de vannak olyan tápok is amiken üresjáratban nem mérhető a PG-je (NLO - No Load Operation).
-
tornas
őstag
válasz
Keeperv85
#41993
üzenetére
Az ATX tápoknak van egy készenléti köre is, ami folyamatosan ad 5 V-ot (kb. 2 A terhelhetőséggel), még a PC kikapcsolása (de nem áramtalanítása) után is. Az alaplapi LED biztosan és az egered is kaphat innen kakaót. Ez utóbbi alaplap-beállítás függő is lehet. Sőt, még az USB portok is kaphatnak innen áramot, vagyis kikapcsolt gépnél is töltheted a telefonodat.
-
mr_ricsi
veterán
válasz
Keeperv85
#41978
üzenetére
"Azért a kolléga elfelejtette linkelni a saját dolgait szépen:"
Parancsolj, a teljes téma:
[#3909]
[#3925]
[#3928-#3931]
[#3942-#3946]
[#3948-#3949]
[#3952]
[#3958-#3961]
[#3965]
[#3970-#3971]
[#3973-#3985]
[#3987]
[#3989-#3991]
[#3995]Egyébként elég érdekes a hozzáállásod! Ha be tudod bizonyítani, hogy valamiben tévedtem, akkor az a te tévedéseidet semmissé teszi
"Érdekes, nem?"
Itt linkeltél egy cikket, amiben ezt olvashattad: "Ha túlmerül az akkumulátor, akkor a saját töltőjével nem hozható már vissza."
Itt pedig ezt olvashatod: "
"Lítium-bázisú cellák 2,5 V alá történő kisütésekor a beépített védőáramkör lekapcsolja a terhelést.""De a kedvencem a nagyfeszültségű áram, mint fogalom bevezetése"
El kell hogy keserítselek! A googleon 4370 db magyar nyelvű találat van a "nagyfeszültségű áram" kifejezésre, ezért sajnos nem az én nevemhez fűződik. -
And
veterán
válasz
Keeperv85
#41978
üzenetére
Azért szép, hogy nem nézed ki belőlem, hogy ha már hozzászólok ahhoz a parázs vitához, akkor előtte kicsit beleolvasok abba a topikba. Igen, többen is írtatok szakmai 'érdekességeket', nem csak te. A legszebbeket kétségkívül egy másik kolléga adta elő, roppant hiányos ismeretekkel, viszont annál nagyobb elánnal. Ez pedig elég rossz kombináció
.
Nem mellesleg meglehetősen kínos úgy dobálózni a végzettségekkel - legyen az műszerész, technikus vagy akár mérnök -, életkorral, esetleg a több évtizedes 'szakmai gyakorlattal', hogy mellette égbekiáltó marhaságokat ír le az emberfia (akinek nem inge, ne vegye gatyára).. -
Kernel
nagyúr
válasz
Keeperv85
#41978
üzenetére
Az akku belső elektronikája megszakítja a túlmerült akkuhoz a kapcsolatot, egy kapcsoló FET által.
De nem teljesen, valószínűleg egy ellenálláson keresztül még tud folyni áram, ennek köszönhető, hogy túlmerült akkut is fel lehet tölteni. Csak ilyenkor úgy kell hagyni egy ideig, látszólag nem történik semmi, nem jelez töltést, de órák múlva elindulhat. Én konkrétan találkoztam már ilyen esettel.
-
-
Lompos48
nagyúr
válasz
Keeperv85
#29855
üzenetére
Elsieted a dolgokat.
A kvarc feszültségre nem csinál semmit. Esetleg olyanok tudják ezt, amik mellé be van tokozva az oszcillátor többi eleme is. Azoknak ellenben legalább 3 láb kell ehhez.
Az általad mellékelt Colpitts oszcillátor számításához az általad felsorolt paraméterek közül egy se kell, mert:
Ucemax: nem szokás Colpitts-okat tervezni nagy feszültségekre (maximum különleges esetekben), és nem utolsósorban: nagyon kevés az a tranzisztor, ami ne viseljen el néhány tízvoltot.
Ubemax: Ilyen paraméter csak Ubesatmax formában létezik, de itt nincs/nem lehet szó szaturációról (telítettség). Létezik ellenben Vebmax, ami ugyancsak nem játszik, mert ez az átmenet nem fog záróirányú feszültséget kapni.
Idmax: ilyen paraméter nincs bipoláris tranzisztoroknál.
Pdmax: nem hinném, hogy egy ilyen oszcillátorban melegedésbe tudnád hajszolni a tranzisztort túlzott disszipációval.
Eszedbe se jutott felsorolni a hfe (másnéven h21e) erősítési tényezőt, fT határfrekvenciát...
Légy figyelmesebb és körültekintőbb!
-
-
Lompos48
nagyúr
válasz
Keeperv85
#29846
üzenetére
Elsősorban @atesss-nek
Persze hogy.
Ez az adó részen egy járható út. De vételnél valahogy csak le kell emelni a modulált jelet. Most nem jut eszembe erre megoldás.Adóként el lehetne játszadozni egy ilyen varactor (varicap) diódás megoldással, csak nem elég moduláló jelnek a mikrofon által adott szint, azt erősíteni kellene, hogy valamicske modulációt tudjanak produkálni a diódák.
vagy ennek a felső részével (multivibrátor nélkül):
-
#29784
vodkaboy22
addikt
Keeperv85
#29783
vodkaboy22
addikt
válasz
Keeperv85
#29783
üzenetére
Nagy lábaknak én is fúrok.
De én alapvetőleg szeretem mert gyorsan tudok vele dolgozni és amikor 5.-6. prototípus lesz megfelelő nem kell folyton új nyákot terveznem... Igaz az utsót rakhatnám értelmes nyákra, de mivel ezek egyedi darabok nem hiszem, hogy másikat fogok gyártani és marad így az uninyák egyszeri prototípusnak. -
-
Lompos48
nagyúr
válasz
Keeperv85
#29734
üzenetére
Valószínűleg igen. Ugyanakkor a kerámia "substrate" tartós termékre utal. Ami érdekes a fotókat bogarászva: a kis fekete négyszög ellenállásokon legtöbben látszik egy vékonyka fehér csík. Ez meg a "functional laser trimming", azaz egy standon bekötik egy tesztáramkörbe majd a sok pontban történő egyidejű mérések alapján lézersugárral automatikusan adjusztálják/trimmelik az ellenállásokat, amíg a lapka a megcélzott paramétereket hozza. A kerámia lap ezt lehetővé teszi míg a műgyantás lapok esetében azért ezt nem hinném lehetségesnek.
Főleg ha esetleg van benne valami program is.
Nem hiszem, vagy csak ritkán. Nem tűnik digitális áramkörnék. Ahhoz ismétlődő busz-struktúrák tartoznak. Azokban az időkben még nem volt divat az i2l vagy egyéb soros láncra felfűzött elektronika. Sokkal inkább (akkor) komoly(nak számító) analóg áramkörök lehetnek.
-
Lompos48
nagyúr
válasz
Keeperv85
#29721
üzenetére
Mint @kjani18 is írja: hibrid áramkörök egy furább fajtából. Ezek kerámia lapra készültek. A nagy fekete paca egy (tokozatlan) IC rejt. Ilyen technológiával találkozhatsz olcsó digitális karórákban, pittyegő, zenélő játékokban stb. Természetesen felfedezhetetlen, hogy mi rejtőzik a pötty alatt. A kis fekete négyszögek pedig párologtatással (vagy szitázással) felvitt ellenállások. Egyediségük/ritkaságuk miatt elképzelető a cserealkatrészek ára.
A "partont" el se tudom képzelni egyelőre.
-
#29723
tigerscorpio
aktív tag
Keeperv85
#29721
tigerscorpio
aktív tag
.
Ezt komolyan gondoltad?
