Lompos48
nagyúr
válasz
ozzy711
#51926
üzenetére
...az normális, hogy a két szélső láb között kiszerelt állapotban 60 ohm körüli ellenállást mérek vagy csere? Egyáltalán, hogy tudom leellenőrizni ( pl. dióda vizsgálat ), hogy működőképes-e?
Az egy normális érték Gate és A2 között. mindkét irányban. Diódavizsgálat itt nem játszik. Egyedüli megoldás célműszer hiányában egy kísérleti kapcsolás. Pl. ez:
A porszívóban is lehet diac. Azt se tudod műszerrel ellenőrizni. De még körülnéznék a potenciométer környékén is. A triac lehet jó, de ha nem kap gyújtóimpulzust, akkor nem is vezet(het)
-
CheGhost
aktív tag
válasz
ozzy711
#45528
üzenetére
(#45526) Lompos48 és (#45528) ozzy711:
Most vagy én néztem félre valamit, vagy ennyire tudatlan lennék?Egyen- és váltóáram 20 A-ig, egyen- és váltófeszültség 700, ill. 1000 V-ig (persze 300 V-nál többel hétköznap nem találkozunk), ellenállás-, kapacitásmérés és egyebek.
Az áramerősség mérés sok eszközön csak egyenáram esetén lehetséges, ennél pedig megtalálható. Persze a nagy osztálypontosságot ennél az árkategóriánál nem kell elvárni, de első körben vállalhatónak tűnik nekem, mint ebben a témában nem túl elmélyült egyénnek. -
Lompos48
nagyúr
válasz
ozzy711
#45417
üzenetére
Csak akkor hihetném, ha tapasztalnám. Hosszú éveket töltöttem el ott, ahol ezeket gyártották. Tudom hogy: miként, miből, miért. Erre nincs magyarázatom.
A helyettesítés rendben lenne, de szerintem okos dolog lesz a diódák termináljait meghagyni. Spirálba csavarva (1-2 menet) és úgy beültetve képesek besegíteni a hűtésbe. Máshol nincs hol távoznia a hőnek. -
Lompos48
nagyúr
válasz
ozzy711
#33896
üzenetére
Kérdés, hogy mit nevezünk "kiakadásnak"? Ha valamelyik végtranzisztor lesz zárlatos és az az erősítő a két tápvonal valamelyikénél "marad" a másik pedig félcsatorna (hídnak a fele) működik, akkor szól, esetleg torzít, hacsak nem ég ki a (közös
) biztosíték. Ha egy tranzisztor megszakad, akkor a kimeneti darlington első tranzisztora még mindig működésben marad(hat). És persze van az általad említett néma végeredmény. -
Kernel
nagyúr
válasz
ozzy711
#33895
üzenetére
Bármelyik tranzisztor zárlatossá válhat, sőt egy IC-n belül többféle hiba előfordulhat, például nem kimeneti zárlat, hanem csak kisebb DC-eltolódás.
De az egészet én leginkább csak a figyelmeztetés kedvéért hoztam fel, hogy ilyen is lehetséges, ne kínozza készüléket, nézze meg a membrán elmozdulását például. Egyébként leggyakoribb esetben a végfok IC-k teljes zárlatba mennek, biztosítékot kinyomva.
Nem Quad 405-ben kell gondolkodni egyébként, lehet valamilyen IC ezekben.
-
McSzaby
őstag
-
McSzaby
őstag
válasz
ozzy711
#27117
üzenetére
Pontos típust nem tudok, de ez tranzisztoros erősítő. A végtranyók kicserélve már és még mindig ugyanaz. Elég öreg videoton, egy ilyet már csináltam, aminek ugyanez volt a baja. (Még nagyon régen itt is beszéltünk róla) Azért nem tudok mondani pontos típust,mert se doboz, se semmi nincs meg. Végtranyókat kicseréltem, pár kondit is, de még mindig nem a legjobb. Megpróbálok képet felrakni!
(Am igen, bocsi, két csatornás, nem utas, csak közben hangfallal kevertem, mert azt is meg kéne javítani... kirepedezett a membrán szélén. )
-
mezis
félisten
válasz
ozzy711
#27106
üzenetére
Igen. Ne információm az egyes típusokról, sok évvel ezelőtt még 10 eFt körüli áron kaptam. Pár évvel ezelőtt a szomszédom már 5 eFt körüliért vette. (Gondoltam hozzáadom egy esztétikus elosztó doboz árát.
)Nagyon hasznos, nálam már vagy 3-szor akadályozott meg komolyabb áramütést. A multimédia is jobban reklámozhatná amikor csámcsogva beszámol áramütéses tragédiákról.
(Azt azért nem fogja megvédeni, aki az oszlopra felmászik lefűrészelni az "alamóniumot".
![;]](//cdn.rios.hu/dl/s/v1.gif)
) -
-
Lompos48
nagyúr
válasz
ozzy711
#21895
üzenetére
Arról nem is beszélve, hogy ezek működnek normál ATX-es tápról?
Nagyon kevés kivétellel nem. De ha már belerakták a csövet, tesznek hozzá egy step-up konvertert is. És kimenőtrafót is. Miért ne?
Egyébként jó lenne tudni ki követte el az alaplapot, mert a cső benne orosz! -
CPT.Pirk
Jómunkásember
válasz
ozzy711
#21764
üzenetére
Igen, egyértelműen. Ennyi, kb. 70 év alatt mindössze a hálózati puffer kondi 2*50uF adta fel a harcot, és brummos volt. Most majd rajtam a sor, hogy újra lelakkozzam, mert szépen lecsiszoltuk már róla a többszöri lakkozás nyomait..
Kicsit kevés adót lehet vele fogni, de működik. Jah annyit módosítottam benne, hogy földelt hálózati csatlakozót tettem be, és ez megadja a rádiónak is a földelést. Régebben egy darab földbe szúrt drót volt a földelés.
Valamint az egymásutáni kötés helyett csillagpontos fűtést tettem be alaposan összesodort vezetékekkel.totya694: szép cucc!
-
válasz
ozzy711
#21760
üzenetére
Sajnos az ilyen "érettebb" korú készülékeket nem olyan könnyű megvenni mint a 60-as években forgalmazott készülékeket.
Jót nevettem bátyámnak mert gyűjti a rádiókat és múlt hétvégén vett egy rádiót majd felhívott,hogy nézzem már meg neki mert valami baja van.Azt mondta működik csak bekapcsolás után nem szólal meg azonnal(hát nem mert csöves rádiót vett)
Először kezdte asztali rádiókkal utána meg hely hiány miatt váltott táskarádiókra olyan 40-50db van NekiEgyszer azért én is szeretnék egy ilyen "érett" korú rádiót
-
Lompos48
nagyúr
válasz
ozzy711
#21645
üzenetére
Igen, kötelező módon!
Csak azok a szilícium szeletkék nincsenek külön műgyanta tokba szerelve, hanem a híd tokjának egyenesen az aljára a jó hőátadás érdekében. Most a hídkapcsolás kialakításába, szigetelésekbe ne menjünk bele, mert az itt nem fontos.
Igen, mindössze egy db. 1k-s ellenállás védi a feteket. Elég bátor kapcsolás!
És még az is elhagyható nyugodtan, mert a bemenetre 1V alatti jel érkezik normális körülmények között.
a tantál típusok jobbak a hagyományosnál.
Csak a méretekben nyernek a klasszikus elkók ellenében. Meg van még valami a tűréshatárokkal (szűkebbek), de az úgy van, hogy: ha nagyobb, nem baj.
-
#21650
Speeedfire
félisten
ozzy711
#21648
Speeedfire
félisten
válasz
ozzy711
#21648
üzenetére
Persze, meg teljesen kondi nélkül, szimmetrikus táplálással, meg A osztályban. Aztán akkor sem biztos a siker.
Ezt az obelisket is már megépítették pár variációban. De ugye nem mérni kell semmit sem, hanem hallgatni. Ha a felhasználónak tettszik a hangja, akkor az a lényeg.
Lehet, hogy nekem pl egy x párszáz ezres nem is tettszene a hallgatott stílusok miatt.
Vagy az is lehet, hogy a HTA nem fog tetszeni és maradok a gainclone mellett. -
#21647
Speeedfire
félisten
ozzy711
#21643
Speeedfire
félisten
válasz
ozzy711
#21643
üzenetére
A HTA-ba is 1N5404-es kellene pár helyre, de kifutott tétel a HQ-nál már. Helyette az 1N5406H van és az 1N5408-as.
Kb 60huf-ot spróolnék az 1N5406H-val csak.
Lompos48: Jaja, én is így vagyok vele. kb 60ft-tal lenne kevesebb a 600V-os.
totya694: Egyáltalán nem variálás ez, csak kíváncsiság. Mit, miért hogyan. -
#21642
Speeedfire
félisten
ozzy711
#21641
-
Lompos48
nagyúr
válasz
ozzy711
#21636
üzenetére
Ez már a Hi-Fi-ről általánosságban topik vesszőparipája, hangvétele, fő disszertáció-témáinak egyike, amibe nem vagyok hajlandó belemenni.
A Quad 405-ben például két sorba kötött 1N4148-as dióda végzi ugyanezt. Érdekes, mivel nem igényel potmétert, mégis optimális a nyugalmi áram!
Igen. Tehát nem super. Nem is szabályozható/állítható. Attól még a Quad egyszerűen egy JÓ erősítő.
Ott van egy fokozat, ami kis amplitúdó esetén A osztályban dolgoziké így a B osztályó végfoknak nek kell figyelni a "crossover" által okozott torzításait. Az egy ténylegesen mérnöki húzás. -
-
#21562
Speeedfire
félisten
ozzy711
#21556
-
Lompos48
nagyúr
válasz
ozzy711
#21545
üzenetére
John Linsley Hood...
Igen, még nálam is jóval korábbi évjárat. De semmi/senki nem kötelez, hogy szentírásnak vegyem minden sorát.
Láttam én már 5 ujjas lábbelit felfedező tudóst is. DE ez az én véleményem. Néha elmondom.Két lehetőség van: vagy ennyire különleges, hogy csak a nagyokban van ilyen vagy a másik lehetőség, hogy .... semmi értelme, de jól mutat
Igen.
Minden estere az enyém ilyen.
Használd egészséggel!
-
válasz
ozzy711
#21547
üzenetére
Azért toroidnál is szaladtam én már trükkös verzióba.A vasmagon beül volt a secunder és kívül a primer mert fizikailag kicsi volt a toroid és csak így tudta a gép megtekerni.
Ebbe az erősítőbe használtam el azt a 2db-ot -
Lompos48
nagyúr
válasz
ozzy711
#21536
üzenetére
De igen, egy Grätz híd helyett kettő van. Az első rajz esetében ez természetes (kell!), mert 2 külön szekunder tekercs van. meg lehetne oldani eggyel is a két tekersz összekötésével. A primér pedig 2 részben van lerajzolva
, ami nem kellene jelentsen semmit. A második rajzban ugyancsak megoldható lenne egyetlen híddal is - én (!) nem látom ennek értelmét - de vannak vélemények, amelyekben szentül hiszik a szétválasztás áldásos hatását. Nem ellenezhetem, mert nem ront semmin, csak az anyagiakon (pénz ). -
#21504
Speeedfire
félisten
ozzy711
#21502
Speeedfire
félisten
válasz
ozzy711
#21502
üzenetére
Most csak ezek vannak:
Gainclone LM1875 + 2 x Tesla 1PF 067 70Hát, amivel összetudom esetleg majd mérni "kommersz" kategóriában az egy 5.1-es maranzt erősítő, meg ugye a sajátom.
Más nagyon nincs itt a közelemben.
CPT.Pirk:
Igen, a jobb felső sarokban nem voltak összekötve az ellenállások. Lehet, hogy nem befolyásol semmit sem.Nekem semmit sem mutat.
-
#21501
Speeedfire
félisten
ozzy711
#21500
Speeedfire
félisten
válasz
ozzy711
#21500
üzenetére
Hallani nem fogjuk természetesen a még a 10Hz-et sem, még a doboz sem fogja kiadni, de mindenki azt mondja, hogy a nem hallható hang is befolyásolja a hangképet.
A cikk is 10Hz-60KHz-ig ment a tesztben.Az, hogy mitől csövezős a hangja azt nem tudom. Nem hallottam még se a HT-A30-at se csöves cuccot.
Igazából a vaktesztben is az volt, hogy nagyon halkan olyan volt a hangja, mint a csövesnek. Hangosra tekerve viszont azt írták, hogy már fémesebb volt a hangja. Nem tudom. -
#21491
Speeedfire
félisten
ozzy711
#21488
Speeedfire
félisten
válasz
ozzy711
#21488
üzenetére
Ahogy CPT.Pirk is írja, előbb a tranyósat, majd később a csöves előfokot is. A csöves igazából csak kíváncsiság miatt.
CPT.Pirk: Tényleg elég sok alkatrész kell hozzá, de nagyon más alternatív diszkrét félvezetős erősítőt nem igazán találtam amit ajánlottak volna.
Erről az erősítőkről meg ódákat zengnek a HE talikon.
Szóval ezért is fogott meg ez. A tina meg nem tudom mit mért, csak mert ugye múltkor is néztük, hogy 10Hz-től megy 60KHz-ig nyákon. Az hogy ez mennyire "egyenes" az már kérdéses, ilyen "rajzot" még nem láttam róla. -
CPT.Pirk
Jómunkásember
válasz
ozzy711
#21488
üzenetére
Mindkettőt tervezi, először tranyóst csinál. Csövessel lesznek azért finomságok még ott.

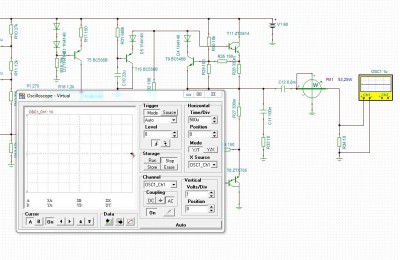

Amúgy unalmamban bedobtam ezt az alkatrésztemető HTA-30 -at a Tinába, de a fázismenet szimulátor megőrült tőle, valszeg túl komplex a kapcsolás. Az erősítést legalább leszimulálta, 40dB körül erősít a kapcsolás és a tina szerint 10kHz-től kezd csökkenni az erősítés.
Ez nem tudom mennyire reális, meg nem is minden félvezető volt fellelhető a Tinában, különösen a vég darlingtonok nem. -
CPT.Pirk
Jómunkásember
válasz
ozzy711
#21479
üzenetére
Az érdekes felépítés. Olyat láttam azt hiszem az Ágoston könyben, ki van emelve a leírásban, hogyha megfelelően meg van csinálva az átviteli lánc, és így nem lép fel földhurok, akkor el lehet hagyni a bemenetről a csatoló kondit, de ez nagyon esetleges, és helyhez köti a cuccost.
Az Alexandernél mindegy volt mi megy a bemenetre, kondi nélkül volt használható?
-
CPT.Pirk
Jómunkásember
válasz
ozzy711
#21471
üzenetére
Na ez komoly! Mindig is érdekelt, hogy mitől döntenek elkó és mkp / mks kondi között. Szerencsére ilyesmivel nem találkoztam, eddig minden erősítőm bemenetei és köztes csatoló részén Wima mkp "téglák" kerültek felhasználásra, vettem egyszerre 10-et, hogy később is legyen.
-
#21465
Speeedfire
félisten
ozzy711
#21463
Speeedfire
félisten
válasz
ozzy711
#21463
üzenetére
Akkor nem is kell ebbe az erősítő előfok részébe fólia?
Most nézem az alkatrészlistát és valóban elkót ír oda.
Lompos48: Lehet, csak így kicsit fura nekem, hogy elkó van ott.Csak méretekben többszörösei az utóbbiaknak.
Méret alatt mit értesz?Ezek az értékek vannak az előfokban.
-
#21453
Speeedfire
félisten
ozzy711
#21451
Speeedfire
félisten
válasz
ozzy711
#21451
üzenetére

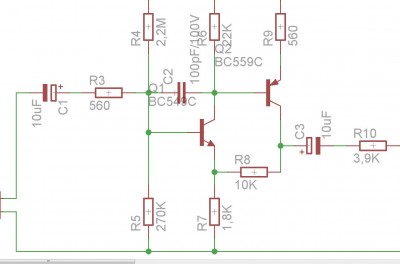

Mondjuk most jut eszembe, hogy hülyeséget is rajzoltam, mert én az előfokot külön nyákra akarom rakni.
Ugye most lenne 1-1 tranyós és később majd egyszer talán valamikor lenne egy csöves előfok is.Igazából megoldható lenne a 2 monoblock is, de nem tudom mennyi értelme lenne. Van mennyire ajánlott ez a HT-A30-asnál.
2 szekunderes a trafóm ezzel nincs is gond. Pufferből már lehet, hogy kevés lenne 1-1 10mF-es kondi oda. -
válasz
ozzy711
#21229
üzenetére
Annyit tudok,hogy ez a Heed Canamp névre hallgató füles erősítő egy több 100$-os erősítő.Ha úgy vesszük egy másolat/clone is lehet akár olyan jó is mint az eredeti mivel nem egy bonyolult kapcsolásról van szó.Eredetit sajnos nem hallgattam így nem tudok konkrétan nyilatkozni.
) biztosíték. Ha egy tranzisztor megszakad, akkor a kimeneti darlington első tranzisztora még mindig működésben marad(hat). És persze van az általad említett néma végeredmény.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
)
PC-re kötve használom,zajkeltőnek megteszi.
, ami nem kellene jelentsen semmit. A második rajzban ugyancsak megoldható lenne egyetlen híddal is - én (!) nem látom ennek értelmét - de vannak vélemények, amelyekben szentül hiszik a szétválasztás áldásos hatását. Nem ellenezhetem, mert nem ront semmin, csak az anyagiakon (pénz
