Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#94949
razorbenke92
őstag
Krissz80
#94948
-
#94947
razorbenke92
őstag
Krissz80
#94946
válasz
Krissz80
#94946
üzenetére
Rendben, jó úton vagyunk.
A kezedre vigyázz! (Bár gondolom a pengét levetted).
Azt tudom elképzelni, hogy a max sebesség annyira gyorsan lépteti a fázisokat, hogy nem talál kommutációt a motor. Esetleg a VR-re próbálj valamilyen ellenállásosztóval (vagy potméterrel ha van az mégjobb lenne) kisebb feszültséget tenni.
Ez ugyebár egy sensorless vezérlő, ami azt jelenti, hogy a fázisok léptetése nincs szinkronban a motor fázisainak pozíciójával. Ilyen esetben a fordulatot úgy lehet felállítani, hogy alacsony fordulattal kezdesz, ahol egyszer csak a kommutáció elkapja a motort, és elkezdi forgatni. A kézzel rásegítés is egy mód, de ha nem tudod nagyon közel tenni a szinkronfordulathoz kézzel, akkor nem biztos, hogy elkapja.
Az "elkapás" attól függ, hogy mechanikailag mennyire tehetetlen a hajtás. Ha a kommutáció éppen az álló motor pozíciójával fázishelyes, akkor a mágneses mezőnek elég erősnek kell lennie, hogy a következő lépésre váltásig megmozdítsa a motort és átlendítse a következő fázisba. Ezt a végleges fordulatot egyébként úgy kell majd belőnöd, hogy ha a fű kicsit megfogja motort, akkor is tudjon léptetni még, és ne essen ki a fázisból a motor.
Nem tudom mennyire általános célú ez a vezérlő, de a max sebesség - amire most az 5V-al kéred - akár sokszorosa is lehet a fűnyíró fordulatának. -
#94945
razorbenke92
őstag
Krissz80
#94944
válasz
Krissz80
#94944
üzenetére
Elvileg mindent jól csináltál. Az 5V a VR-re kapcsolva max sebességet próbál kicsavarni, lehet, hogy az sok a motornak.
A ZF-et megpróbálhatod átrakni az 5V-ra, hátha úgy jó lesz.
De a melegedő LM317 kérdéses. Alapvetően az a dolga, hogy melegedjen, hiszen disszipatív feszstab IC, az 5V és a 18V közti különbséget elfűti. De ha nagyon melegszik, az nem egészséges. A vezérlésnek pár mA-el be kéne érnie, ami még 13V dropout esetén is csak pár mW.
-
#94942
razorbenke92
őstag
Krissz80
#94941
válasz
Krissz80
#94941
üzenetére
Szia!

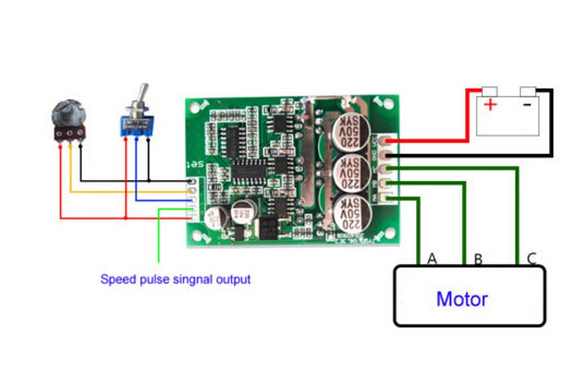

Hogyan történt pontosan a bekötés?
A motor 3 fázisa gondolom egyértelmű volt.
GND - VCC nem elrontható, 18V-os fűnyírónál nem adhattál túlfeszültséget.A VR-re kell menni a vezérlő jelnek, ami max 5V lehet. Nem lehet, hogy ide a régi vezérlőből valami végfokot kötöttél, és többet kapott 5V-nál?
Ha igen, akkor valami zárlatba ment, és az LM317 azért melegszik?A ZF nem tudom, hogy lebeg, vagy valamerre le van húzva. Az adatlapból nem derül ki, de ha nincs semerre elhúzva, és lebegve maradt, akkor az is tud bajt okozni, mert a zaj miatt folyton ugrálni fog az állapota.
-
#94893
razorbenke92
őstag
Krissz80
#94892
-
#94891
razorbenke92
őstag
Krissz80
#94890
válasz
Krissz80
#94890
üzenetére
A 18V az nem rossz, pont amiatt kérdeztem, mert vannak ezek a 40V-os dupla akksis cuccok, ahhoz már neccesebb bevetni a gyakori típusokat.
A gyári vezérlő fix fordulaton üzemel gondolom, amit eBay-en találsz annak majd kell egy PPM input, ami megadja neki a fordulatot.
-
#94888
razorbenke92
őstag
Krissz80
#94884
-
#75260
csabyka666
veterán
Krissz80
#75259
-
Kernel
nagyúr
válasz
Krissz80
#61792
üzenetére
Az akku DC feszültségét csak kapcsolóüzemben lehet növelni, illetve itt kell is, ahogy épp tegnap írtam másik topikban.
Szűrés megoldható, ilyen erősítők voltak már 20 éve is, mint amit én is vettem akkoriban. A jellegzetes, hűtőbordának látszó fajta. Az autó cserélődött alatta, de ez erősít.
-
-
Kernel
nagyúr
válasz
Krissz80
#61749
üzenetére
Nekem is ismerős volt a rajz, egy másik hozzászólásomból:
https://prohardver.hu/tema/orion_videoton_erositok_hangsugarzok/hsz_715-715.html
Innen viszont már kiderül az előzményből a típus és a letöltési link:
https://prohardver.hu/tema/orion_videoton_erositok_hangsugarzok/hsz_713-713.html
A C357-et megnövelheted, esetleg a C356 cserélhető azonos értékre, hátha csökkent már a kapacitása.
-
Kernel
nagyúr
válasz
Krissz80
#61745
üzenetére
33k tölti a kondit, a bázisosztó viszont ráterhel. A bázison előálló kb. 0,6 V felett a relét bekapcsolja. A D303 csak áramtalanításnál jut szerephez, az elfogyó táp azon keresztül kisüti C358-at is, ettől a relé elenged.
Mivel töltés és terhelés is van, illetve bizonyos feszültségküszöb is van, az időállandóval szinte semmire nem jutsz. Egyszerűen csak növelni kell a kapacitást, igény szerint, próbálgatással.
Sőt, jobban megnézve, még a rajz hiányzó részén is szükség lehet beavatkozásra. A LED állapotát ugyanis a másik két tranzisztorra érkező jel határozza meg, illetve az RC viszony szemre is kevés.
