Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Lompos48
nagyúr
válasz
moha21
#20145
üzenetére
"Érdekes" dióda. A csoda öl meg, hogy egy (azaz kettő) 1 mm2 (1.27x.7 a TO-247AD tok specifikációja alapján) keresztmetszetű lábon 109A áram folyjon, bármilyen kis hosszon. Na jó, 70A, mert az adatlapon van egy lábjegyzet, hogy a lábak miatt "csak" 70A. Ha ezüst lenne, még közelítene, vagy szupervezető. De így?
Mindenképp le minden kalappal.
-
Batman2
őstag
-
#19851
csabyka666
veterán
moha21
#19848
válasz
moha21
#19848
üzenetére
Végre, valaki érti, mi a problémám.
A vezeték anyagát nem tudom megmondani, de nem réz, az biztos. Réz színű, sodratlan kábel, de nem hajlítható. Nem tudom, milyen ötvözet lehet.
El tudom fogadni, hogy azért, mert nem réz a kábel maga, de akkor miért írják rá? Biztosan van rá ésszerű magyarázat...De én még mindig azt szeretném tudni, hogyan lehet, hogy melegszik 700W terheléstől a 250V 10A-es kábel? Az nem válasz, hogy dobjam ki, és vastagabb vezetéket használjak helyette!
MOD: H05VVH2-F szerepel a kábelen, ha ez segít valakinek.
-
PHM
addikt
válasz
moha21
#19848
üzenetére
Nincs előttem a táblázat, de emlékeim szerint a 0,75-ös vezeték
6 A-nál nagyobb áramra nem biztosítható.
Arra is csak akkor, ha sima vezeték, nem pedig duplán szigetelt kábel.
Mindez azonban nem zárja ki, hogy annak a kábelnak simán bírnia kellene
azt a bő 3 A-t.
Gondolom nem vörösréz, hanem valami gyenge minőségű ötvözet lehet
a vezeték anyaga. -
CPT.Pirk
Jómunkásember
válasz
moha21
#19712
üzenetére
The USB Battery Charging Specification of 2007 defines new types of USB ports, e.g., charging ports.[46] As compared to standard downstream ports, where a portable device can only draw more than 100 mA current after digital negotiation with the host or hub, charging ports can supply currents above 0.5 A without digital negotiation. [link]
"digitális kézfogás" nélkül csak 100mA áramot vehet ki a portból.
totya694: hajjaj!
-
CPT.Pirk
Jómunkásember
válasz
moha21
#19590
üzenetére
Elég, ha pénzügyi szempontból közelítjük meg a dolgot. A bolti erősítők tápját egy nagy és nehéz trafó alkotja, amiben sok a vas és a réz.
Ugyanazt a teljesítményt sokkal olcsóbban és kisebb méretben elő tudnák állítani kapcsoló üzemű táppal, de mégsem teszik, nyilván mert nem felelnek meg az egyéb elvárásoknak. -
Lompos48
nagyúr
válasz
moha21
#19141
üzenetére
Csak szeretné... tudni és megmondani.
Egyébként az egy "rettenetes" FET": D90N02L - N-channel 24V - 0.0052ohm - 60A. Nagyon függ, hogy mit mérsz Source és Drain között, ha nincs kikötve az áramkörből. Azt se tudod, hogy nem-e csak nagyobb feszültségen sérült, de a műszer 1.5V-ján még rendesen tud "FETelni".
Egyébként az RDSon egész becsületesen viselkedik a hőmérséklettel:
-
PH-User
addikt
válasz
moha21
#19135
üzenetére
Ez nem túl jó hír.
A kártya szemben lévő oldalán is van két ilyen FET, azokat is kimértem.
1-3 között (1-esen a plusz, 3-on a mínusz) = 1,709
1-3 között (3-ason a plusz, 1-en a mínusz) = 0,6201-2 között (1-esen a plusz, 2-en a mínusz) = 1,722
1-2 között (2-esen a plusz, 1-en a mínusz) = 1,9252-3 között (2-esen a plusz, 3-en a mínusz) = 1,526
2-3 között (3-ason a plusz, 2-en a mínusz) = 0,4921-3 között (1-esen a plusz, 3-on a mínusz) = 1,599
1-3 között (3-ason a plusz, 1-en a mínusz) = 0,6341-2 között (1-esen a plusz, 2-en a mínusz) = 1,610
1-2 között (2-esen a plusz, 1-en a mínusz) = 1,7002-3 között (2-esen a plusz, 3-en a mínusz) = 1,521
2-3 között (3-ason a plusz, 2-en a mínusz) = 0,510Gondolom akkor ez a kettő rendben van.
Ami kiment azt tudom helyettesíteni ezzel -> P0903BDG ?
-
PH-User
addikt
válasz
moha21
#19132
üzenetére
Méregettem kicsit.
Diódamérést használtam a műszeren.
A helyzet a következőképp alakul:1-3 között (1-esen a plusz, 3-on a mínusz) = 1,695
1-3 között (3-ason a plusz, 1-en a mínusz) = 0,6201-2 között (1-esen a plusz, 2-en a mínusz) = 1,695
1-2 között (2-esen a plusz, 1-en a mínusz) = 0,6342-3 között (2-esen a plusz, 3-en a mínusz) = 0,020 (sípol a műszer)
2-3 között (3-ason a plusz, 2-en a mínusz) = 0,020 (sípol a műszer)1-3 között (1-esen a plusz, 3-on a mínusz) = 1,599
1-3 között (3-ason a plusz, 1-en a mínusz) = 0,6241-2 között (1-esen a plusz, 2-en a mínusz) = 1,717
1-2 között (2-esen a plusz, 1-en a mínusz) = 1,6162-3 között (2-esen a plusz, 3-en a mínusz) = 1,177
2-3 között (3-ason a plusz, 2-en a mínusz) = 0,215 -
PH-User
addikt
válasz
moha21
#19122
üzenetére
SMD tranyókat csak a NYÁK-on tudom mérni, kiszedéshez nincs eszközöm.
A tekercs körül megmérem még az ellenállásokat is.CPT.Pirk - Lehet, hogy csak sima kondi kerül bele, amit találok itthon.
mezis - Elvileg ezek is LOW ESR-esek voltak, nem?
Lebontottam a rézhuzalt a ferritgyűrűről, a gyűrűt megtakarítottam, körömlakkal lekentem.
Ha megszárad visszafűzöm bele a huzalt, beforrasztom és kap egy réteg körömlakkot a a huzal is. Ez így rendben? -
CPT.Pirk
Jómunkásember
válasz
moha21
#18904
üzenetére
Hehe, nálunk meg energetika cím alatt távvezetékeket méreteztünk melegedésre, fesz. esésre vagy teljesítményre.
Minálunk 1 félévbe besűrítik az összes forgógépet az egyenáramútól az aszinkron és szinkron gépekig, meg a transzformátorok teljes anyagát. Ez 4 nagy téma, 4 ZH-t jelent, de év végén a vizsgázáskor mindegyik témát egyszerre visszakérik, szal kvázi 4 zh-t írunk egyszerre.
Le a kalappal az előtt, aki ekkora anyag összes képletét tudja fejből kezdve a húr és sávtényezőktől a dropon át a mindenféle nyomatékokig (ezekből legalább 5-ö5 minden ZH elején fel kell vésni az első kérdéshez), plusz az összes jelleggörbét minden feliratával köll tudni. Annyi könnyebbség van, hogy régi ZH-k kérdéseit ollózzák össze... -
Lompos48
nagyúr
válasz
moha21
#18843
üzenetére
És még a termosztát ára sem tűnik túlzottnak. Mindenképp, ha én csinálnám, kötelező módon tennék egy - mondjuk - 2 fokkal nagyobb értékre állított biztonsási szabályozót is, ami lelőné baj esetén az egész hóbelevancot. Ezt csak azért, mert haver pár alkalommal ezrével tett tönkre tojásokat ilyen okból.
-
Lompos48
nagyúr
válasz
moha21
#18839
üzenetére
Én a Pt100 érzékelős termosztátokat tartom erre a legmegfelelőbbnek. Maga a termosztát megépíthető, de ha nem akarsz néha egy hétig főtt kotlós tojást fogyasztani, nem ártana egy gyári, pl. Eurotherm. Ez nem reklám, de ilyenem van és ilyenekkel dolgoztam (nem tojásokkal) régen. Nem is tudom léteznek-e még (németek).
-
#18785
MasterMark
titán
moha21
#18784
MasterMark
titán
válasz
moha21
#18784
üzenetére
Panel lakás, fogalmam sincs, hogy van. (De pl. néhány a konnektorban két kábel van mindenből és ha azokat nem kötöm össze akkor a következő konnektorban nincs áram.)
Most hallom, ha a dekódert bekapcsolom akkor is van pukkanás, pedig az nem földelt. (Az erősítő igen.)
Meg olvastam olyat is hogy kontakthiba miatt is lehet a búgás?
-
atesss
addikt
válasz
moha21
#18778
üzenetére
Ez tetszik !
Ennyiért tényleg jó vételnek tűnik.
Részletesebb infók:
Gyári oldalon a spec.: [link]
Magyar spec.: [link]
Teljes angol manual: [link]Amit nem tud, az a 20A-es méréshatár, de ha lesz lakatfogós adapterem, akkor ez lényegtelen lesz.
Amúgy a 10A-re és a 4A-re is elég komoly megszorítás van:
4A & 10A Range:
For continuous measurement 10 seconds
and interval not less than 15 minutes.És a PC kapcsolata RS-232, ami összességében talán jobb.
Hozzá kell számolnom így egy USB átalakítót még mondjuk(kb. 2k ?).
De viszont úgy néz ki, hogy - a Maxwell-ekkel ellentétben (mintha arról is találtam volna még 1x már min. 4-5 éve; de azóta többször próbálkoztam órákat keresni, és nem leltem meg újra) - van dokumentáció a soros portos adatküldésről, vagyis a protokollról: [link]
Innentől kezdve pedig már csak programozás kérdése egy saját PC szoft, vagy akár egy MCU-s adatgyűjtő-kijelző-elemző.A csúcsérték tárolás hiányzik belőle, de a PC-n keresztül ez is megoldható (tud ilyet a gyári szoft ?).
Amúgy mibe lehet kimenteni a mért adatokat, van közvetlen Excel ?Biztos találok még olyat amit nem tud, pedig jól jönne; de arról hogy mindent tudjon egyben, arról már letettem korábban.
(És itt nem az árról van szó, mert nem hinném hogy a sok hasonló árkategóriájú multiba - amiből hiányzik pl. a kitöltési tényező, hőmérséklet; meg pár hasonló apróbb dolog - nagy plusz költség lenne ezeket berakni.
Egyszerűen nem akarnak olyat csinálni, amiben minden benne van, hogy legyen miért újat / még egy másikat venni. Fogyasztói társadalom...)MOD:
De mit jelent ez, hogy picit lassú ?! -
atesss
addikt
válasz
moha21
#18763
üzenetére
Egyértelmű. Vagy ha nem kell mérnem True RMS-t (vagy csak esetleg csúcsot, vagy periódusidőt; amihez nem kell integrálni), csak a jelalakot akarom figyelni, akkor egy (analóg) szkópra dugnám rá.
És pont erre lehet jó a lakatfogós adapter - aminek mV/1A vagy mV/0,1A kimenete van.
Persze ha úgy működik ahogy remélem, és elég gyors (A Hall szondának a Méréstechnika könyvem szerint a felső határfrekvenciája néhány kHz).
De találtam egy másik fórumban egy leírást, az alapján lehet erre használni ! : [link] (közepénél kezdődik a lakatfogós téma) és folytatása: [link]Aztán kérdés hogy végeredményben hány kHz-ig megy, de ha nem sokáig nekem már úgy is megfelel (nagyjából látom a jelalakot, az már elég lehet sokszor. Vagy fázishasításnál látom a szinuszos részt. Motornál meg szinusz van, csak fázisszöggel).
Ha ez így használható, akkor szerintem a 10e-t simán megéri !Aztán meg amúgy is kéne egy másik, komolyabb multit is vennem, amiben van csúcsérték tárolás, True RMS, PC-kapcsolat, frekvencia MHz-es tartományig, kitöltési tényező, stb.
Csak még ha nem is veszek valami pontosat, akkor se hinném hogy megállna mindez 30e alatt...
(Néztem 20-25 körül már pár hónapja Maxwell-t, True RMS biztos nem volt benne, talán csúcsérték-tárolás sem, de a többit tudta.)Kikukázott akksi megvan !
A régi lakásunk új tulaja nem vitette még el a szemeteket, úgyhogy ott volt az autó-akksi is még, és sikerült elkérnem/visszakérnem tőle.
Egyébként villamosmérnök, úgyhogy megértette hogy mire is kellene, és mondta is hogy jó ötlet erre.
Mondta hogy ő is használt hasonlót olyan helyen ahol puffernek kellett, céges szünetmentesekből kiszedett fáradt akksik erre még simán jók voltak.Most már csak fel kell tölteni, és elsőre mindenképp kíméletesen.
Az is megvan elvileg, vettem egy Aldi-s AutoXS akksitöltőt is végül 5000-ért, korábban is akartam (itt is kérdeztem róla még novemberben, bár akkor 4000-be került; de nem biztos hogy pontosan ugyanez a típus) már aztán végül nem volt tökéletes ezért nem vettem.
De rájöttem hogy ennyiért jobbat nem is fogok kapni, magamnak csinálni meg most túl sok idő lenne. Egy kis utánajárással kiderült hogy pont a mellettünk lévő Aldiban maradt még. -
válasz
moha21
#18766
üzenetére
Íme egy rajz.Az indítómotorokon található mágneskapcsolók nagy része 2 tekercses(mint a rajzon is).
A behúzó tekercs "tud" nagyobb munkát végezni de nagyobb is az áramfelvétele mint a bent tartó tekercsé.
Az aksi lehet az ideális megoldás vagy a tőlem kb. 2m-re lévő 600W-os 14kg-os 12V 50A-es trafó.
A PC táp még ha gyenge akkor azért nem bírja ha meg 500-1000W-os akkor meg azért mert a védelmek lövik ki a tápot.
"ha a kapcsoló esetleg 10 V-ot kap van annyira "igénytelen" a kapcsoló )."
Azt még nem is említettem,hogy egy picit "alá is szokták" méretezni feszültségbe mert ugyan is az indítás időtartama alatt 10V-ig "eshet" vissza az aksi feszültsége. -
Batman2
őstag
válasz
moha21
#18161
üzenetére
Előszőr még csak egy darabot írtál, arra írtam hogy nagy pazarlás, és hatalmas fölös fűtés 12V-ra kötni,
több darabnál persze már más a helyzet, akkor már a LEDek viszik el az energia nagyobb részét !
Optimálisan 3db-ot lehet pontos 12V-ra rákötni, az 9,6-9,9V feszültség, már csak alig több mint 2V különbséget kell elfűtened, ami 1,7ohm körüli ellenállást jelent, viszont minimum 3W-tal, de asszem 2W-os után már csak 5W-os a legközelebbi, szóval azt kell betegyél.
Üdv.
-
-
Lompos48
nagyúr
válasz
moha21
#18173
üzenetére
A termopárokkal felszerelt műszereknek 2 hátránya van:
1. A kis feszültség, amit mérni kell kisebb hőmérsékletek esetén, és emiatt a "zajok" zavaró hatása.
2. Ez a módszer relatív hőmérsékleteket mér. A hegesztett (összeolvasztott) csúcs és a szabad végek (ahová a műszer kapcsolódik) hőmérsékletkülönbséggel arányos feszültséget generál. Pontos méréshez egy második termopárral kell kompenzálni a környezeti hőmérséklet hatását, sorbakötve a mérőpárral, vagy kompenzáló érpárt kell használni.Ha nem extrém hőmérsékleteket mérünk (sokszáz vagy akár ezer fok felett), akkor ideális a platina alpú mérőellenállások használata. Leggyakoribbak a Pt100 és Pt1000, melyeknek a nominális ellenállásuk 100, illetve 1000Ω 0°C-on, a jelleggörbéje pedig tökéletesen lineáris. Így közönséges ellenállásméréssel használhatóak és relatív értékeket mérnek.
Gondolok itt arra, hogy egy bordán esetleg nem 0 feszültség van
A bordák általában alumíniumból vannak, tehát oxid borítja a felületüket, ami szigetelő. Ugyanakkor, ha hozzáérinted a szondát, az még mindig csak egyetlen kontaktust jelent valami esetleges feszültséggel, ami nem kellene befolyásolja a mérést.
-
Lompos48
nagyúr
-
Batman2
őstag
válasz
moha21
#18155
üzenetére
Szerintem 12V-ra ellenállással, vagy akárcsak lineáris táppal rákötni ezt a LEDet nem sok értelme, mert hatalmas hőveszteséged lesz, a 12V és a 3,4-3,5V közötti feszültség különbséget kell elfűtened, tehát több vagy 3 szoros energia megy szimplán hőbe mint amennyi a LED-be, amiből még szintén egy jó rész hő formájában vész el !
Ehhez inkább egy kapcs üzemű táp kell, amit akkora kimeneti áramra állítassz (áramgenerátoros üzemmód), ami kell a LEDnek, vagy pedig beállítod a LED üzemi feszültségére (kb. 3,5V) és bekötsz még a LEDelé egy kb. 10 ohmos ellenállást, ezzel a LED beállítja magának a megfelelő munkaponti feszt., az ellenállás pedig csak minimális különbséget fog elfűteni !
De ha mindeképpen csak egy ellenállást akarsz használni, akkor legalább az 5V-os ágat használd, abból jóval kevesebbet kell elfűteni, mint 12V-ról !
Üdv.
-
Batman2
őstag
válasz
moha21
#18140
üzenetére
Szevasz
Ha műtermi világításnak szeretnéd, ahol fotózól is (gondolom, azt érted a műtermen), akkor nagyon nem mindegy, hogy milyen a színhőmérséklete a LEDnek, legjobban az 5000-5500Kelvin fokos fényben élethűek és legélénkebbek a színek az emberi szem számára, régen a fílmes korszakban a fényképeket is ilyen fény mellett volt a legjobb elkészíteni, mert a színegyensúlya erre volt beállítva egy normál, napfény filmnek !
Manapság a digitális korszakban beállítható a fehéregyensúly a gépen, így igazából szerintem annyira nem számít, hogy éppen milyen a színhőmérséklete a lémpának, legfeljebb az emberi szem számára lényeges, hogy Te is azt látsd szabad szemmel, amit a gép is fog látni, adott színhőmérsékletre állítva.
Szereléshez, műhelylámpának szerintem teljesen megteszi valami 3000-3500K-es, meleg fehér fényű fényforrás, de az 5000-6000K-es LEDek többnyire erősebbek ugyanolyan teljesítmény mellett, mint a melegebbb fényű társaik.
Én a 2700-as LEDekből építettem a lámpámat, jó vöröses, ízzó jellegű fényt produkál, lakásba ez épp tökéletes, nem szeretem a hideg fényeket !
Üdv.
-
Lompos48
nagyúr
válasz
moha21
#18145
üzenetére
Akkor, ha én ebből akarok mondjuk 5 darabot, akkor 25 W hővel kell számolnom?
Ha annyi teljesítményt pumpálsz beléjük, akkor kénytelen vagy.
Másik dolog meg, hogy oké kiszámolom a hőellenállást mondjuk, de egy bordáról honnan tudom meg, hogy mennyi a C/W értéke?
Ez tényleg egy zűrös ügy, de talán itt találsz valami útmutatást.
de 5W azért nem kis teljesítmény.
Nem bizony, főleg, hogy amióta megjelentek azóta úgy tartjuk számon őket, hogy: "beszerelem, nem melegszik, nem romlik el, soha nem lesz gondom vele". És ez így is volt, mai napig működik egy TTL áramkörökkel épített LEDes digitális órám, amit 1974-ben építettem.
-
moha21
veterán
válasz
moha21
#18143
üzenetére
Akkor, ha én ebből akarok mondjuk 5 darabot, akkor 25 W hővel kell számolnom?
Másik dolog meg, hogy oké kiszámolom a hőellenállást mondjuk, de egy bordáról honnan tudom meg, hogy mennyi a C/W értéke?
(#18144) Lompos48 : Igen, köszi csak általában a power LED-eknél szokott lenni gyári hűtés. / ezt csak olvastam / azért kérdeztem, de 5W azért nem kis teljesítmény.
-
Lompos48
nagyúr
válasz
moha21
#18143
üzenetére
6400 mW esetén a hűtés biztosan nem hanyagolható. Itt volt már arról szó, hogy egy 2N3055-üs tranzisztor tokja (TO3) nem képes önmagában 1-2W-nál többet disszipálni önmagában. Csak össze kell vetni.
de a 6500K az mit befolyásol?
Semmit. Az a színhőmérséklet, magyarul a kibocsájtott fény hullámhosszát jellemzi. Ez a színhőmérséklet a kissé kékesfehér színre jellemző. Ami természetesebb (kissé sárgásabb - lásd a takarékos égők esetét is) az a 2700K.
-
Lompos48
nagyúr
-
Lompos48
nagyúr
válasz
moha21
#17973
üzenetére
Az automata méréshatárváltás mennyire jó műszereknél?
Az rendben van, amíg a maximális méréshatáron nem lépsz túl nagyon.
a 20 A-es méréshatár ami igazán vonzó
Ha csak ez ami az első típusból csábít, mivel azért ezen nem mindennapos mérések, gyárthasz magadnak a másik típushoz egy klassz, akár 4 kapcsos söntöt és a hátrány be van hozva.
-
yohnsee
tag
válasz
moha21
#17934
üzenetére
Bocs, hogy belevau, de egy dolgot érdemes szem előtt tartani multi vásárlásánál: legyen cserélhető a kábele. (Tehát dugdosós legyen). Még nem volt ilyen beépített vezetékesem, de nem is akarom elképzelni, hogy milyen fejfájást tudna okozni, ha egyszer tőben megtörne vagy elszakadna a vezeték. Ez csak az én véleményem.
-
Batman2
őstag
válasz
moha21
#17916
üzenetére
Szerintem teljesen jó megoldás, egyszerű és garantált,
egyébként ő panaszkodott a melegedés és veszteségek miatt !Ha pedig van benne táp, akkor majd az megbírkózik a szabályozatlan táp áramával (vagy sem, de akkor elszáll az egész router, nem csak a belső táp), de valami oka biztos van annak, hogy pont 7,5V-ot írtak elő gyárilag.
Szét is szedheti a routert és akkor meggyőződhet róla, hogy van e benne táp, de ezt majd ő eldönti, hogy neki mi a jó !
Üdv.
-
-
Lompos48
nagyúr
válasz
moha21
#17857
üzenetére
Persze. Egyedül a neutrinó kölcsönhatásaival van még kis gond.
Nem volt itt az ideje belevágni az elméletekbe, 4 szálas Kelvin kontaktusos mérések magyarázatába. Példálózhattam volna párhuzamos elkók vagy trafóra kötött híd áramkörben mérésével, de minek. Gondolom azért az olvasók nagyobb hányada megértette amit írni akartam.
Méréstechnikán oktatják ezt is...
Nekem is oktatták, aztán én is.
-
yohnsee
tag
válasz
moha21
#17843
üzenetére
Most lehet engem eretneknek kikiáltani, mert egy ilyen szépséget tettem tönkre (Mx 25 306).
Viszont ez még nem tud TRMS-t, akkor keresgélek egy olyat, ami tud. Lehet, hogy még fogok kérdezni, ha nem tudok dönteni.
Más: Asztali multiméterbe mennyire érdemes fektetni? Ha jól emlékszem, 30-40 ezertől már vannak, csak nem tudom, hogy azok mennyire érik meg az árukat. -
yohnsee
tag
válasz
moha21
#17840
üzenetére
Ha már így szóba jött: lecserélném én is a multimat, mi az ami ajánlott, esetleg best-buy?
Amit az alap méréseken kívül tudnia kellene: kapacitás és induktivitás mérés. Ha hőmérséklet mérés, esetleg kitöltési tényező mérés is lenne benne az nem baj, de nem létszükséglet.Ja, és ezt bocsi, hogy neked címeztem, de mindenkinek szól a kérdésem.
-
mezis
félisten
válasz
moha21
#15150
üzenetére
Üdv.!

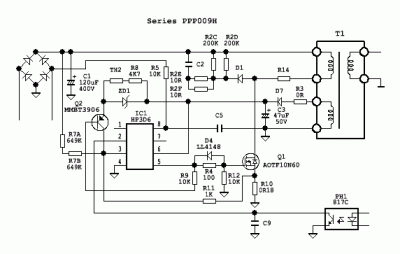

Köszönöm a linkeket, nagyon stimmel a kapcsolási rajz:
.
Igaz, hogy "PPP009H" felirathoz még csak hasonlót sem találtam, de az IC ugyanaz, a kapcsolás is majdnem egyezik.(A C3 elkó csak 10 mikroF, próbálkoztam totya694 javaslatával, parallel forrasztottam még egy 10 mikroF-osat, de semmi változás.)

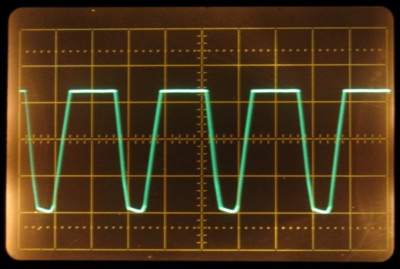

Szkóppal az IC 5-ös lábán az
kaptam. A jel igen nagy, akár 150 V is lehet.

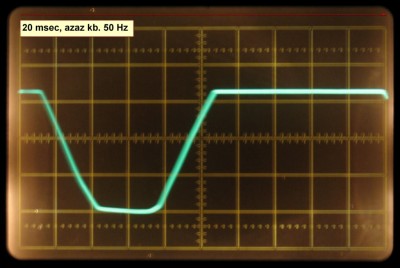

A frekvenciája kb. 50 Hz. Én olyan 100 kHz körülit vártam. (A
csak a jelsorozat bemutatására készítettem.)Zárlatos lett az IC és a fázist kissé átformálva adja a MOSFET gate-jére, ami ezek után már csak volt MOSFET ?
Kiforrasztottam a MOSFET-et, a típusa STP10NK60ZFP. A gyári katalógus szerint ennek a TO220FP tokosnak PW-je csak 35 W (a tesóké meg legalább 115 W). Ezt azért furcsállom, mert a tápegység felirata "OUTPUT 18.5 V (3.5 A) 65 W"
Kinek higgyek ? A hp-nek vagy az ST-nek ?
Bocs a "tördelésért" azt hittem, hogy kisebbek lesznek az ikonok, illetve, hogy csak linkek lesznek.
-
Lompos48
nagyúr
válasz
moha21
#17781
üzenetére
Igen, duplafalú Dewar edényben. Mint egy termosz. De zárva nem lehet tárolni csak nagyobb nyomású edényben.
A spray, amit emlegettem tegnap, ilyen. Hibáztam, mert nem -40C, hanem -50C-t tud. Az adatlapjában nem írja az összetételt, de azt megjegyzi, hogy nem tartalmaz freont.
-
Lompos48
nagyúr
válasz
moha21
#17768
üzenetére
Azért én ezt sejtettem eddig is. De hogy most mondod, megnyugodtam.
A fagyasztó sprayben nem csak a Gay-Lussac-törvény dolgozik. Ott van még valami lötty, ami pokoli gyorsan párolog. Azért a -40C-ra hűtést csak egy komprimált gáz szabadoneresztésével egy 2-3 decis alumínium flakonból gondolom nehéz lenne elérni.
-
#17701
Kean_Sorbo
őstag
moha21
#17698
Kean_Sorbo
őstag
válasz
moha21
#17698
üzenetére
A wattok nem számítanak. Két ág van, ami egyenként gyenge. A tápos fórumon bizony ki lett már ez tárgyalva. 20A alatti ágra senki nem köt rá ilyen kártyákat. Nem abból kell kiindulni, hogy összesen mit bír, hanem hogy egy ág mennyire lesz terhelve, amin viszont más eszközök is vannak. Nagy meglepetéseket tud okozni, egy HDD,ODD páros közös ágra kötve a VGA-val. A másik dolog. Gondolom játszani is akar, akkor viszont a VGA ág terhelve lesz. Meddig fog az stabilan menni majdnem teljes terhelésen?
-
mezis
félisten
válasz
moha21
#17532
üzenetére
Üdv.!
Nem működik !
Feszültségek a megfelelő lábakon -10.5 V, diódák rendben, ellenállások is, elkók is. A 78L05-öt még nem forrasztottam bele, de gondolom amíg nincs neki + 10 V, addig ő sem chipkedné magát.A számítógépet bekapcsolva, a WinXP indulásakor +3.6 V-ig megy föl a feszültség (DVM-el mérve), aztán innen lassan kúszik lefelé egészen -0.5 V-ig. Vagy lehet, hogy még tovább.
http://kepfeltoltes.hu/view/120216/rspower_www.kepfeltoltes.hu_.gif
Más megoldást tudna ajánlani valaki a GD4093B IC-mnek az RS232-ről való táplálására ?
-
atesss
addikt
válasz
moha21
#17605
üzenetére
Így tilos bekötni a ventilátort. Illetve nem ajánlott, mert ha zárlatos lesz a ventilátor akkor a táp és vele együtt a többi HW is veszélyben van.
Ez pontosan miért is van így ?Én bárminemű komolyabb utánagondolás / utánanézés nélkül azt gondoltam hogy a túláramvédelmek a pozitív ágakban vannak, leginkább a Secondary Monitoring IC-n keresztül.
Pl. egy PH táptesztben: [link] A bal alsó sarokban láthatunk még egy másodlagos monitorozó áramkört, mely túlfeszültség, alulfeszültség, túláram és túlmelegedés elleni védelmi funkciót lát el a 3,3 voltos, 5 voltos és a két 12 voltos ágon.
Most hirtelen nincs itt táp, de majd du. megnézek egyet, pontosan milyen IC is van benne, meg megkeresem az adatlapját.
Vagy itt a probléma valahogyan abból fakad, hogy nem a föld felé folyik "vissza" az áram ?Persze ott van még a primer köri biztosíték is, de arra már eleve nem túl jó támaszkodni...
Vagy van más megoldása is a túláram / rövidzár védelemnek ? -
atesss
addikt
válasz
moha21
#17556
üzenetére
Áh, nem ér ennyit a dolog; akkor pár dolgot kiműtök belőle, a többi meg megy a kukába.
Ja de akkor a sütő ~300 foka nem lehet elég neki ?
Lehet amikor legközelebb úgyis használjuk a sütőt, beraknám csak úgy kíváncsiságból.
Az edény rész meg vagy túléli vagy nem. Ha a vízszintjelző gumi vége kiszedhető belőle, akkor elvileg túl kellene. -
atesss
addikt
-
cashback
őstag
válasz
moha21
#17544
üzenetére
A routernek az adaptere ilyen... soha nem néztem még hogy melyiknek milyen.
Félig kész a projekt... nem tökéletes, de majd alakul a dolog. Nemsokára fotózom, csak előbb rendet kell csinálnom, mert most két lépést nem tudok tenni.
Kicsit felfordult a világ mikor nekikezdtem. -Nem találtam megfelelő AV kábelt, csatlakozót, felfogatást, szét kellett szedni, át kellett rakni... szóval van vele gond és még nincs is kész. -
mezis
félisten
válasz
moha21
#17532
üzenetére
Köszönöm a gyors infót. Az első linked végén valami olyasmit vélek fölfedezni, hogy a -10 V-ok csak addig igazak, amíg nem jelennek meg az adatok ? Mert akkor már + 10 V-ok lennének ?
(Régen egereket működtettünk a COM portról, azt gondolnám, hogy egy egyértelmű tápfesz ki jöhetne állandóan valamelyik lábon, hisz van láb bőven. Kerítek egy ilyen egér múmiát és azzal is megmérem a feszültségeket.)
Egyébként az egy "rettenetes" FET": D90N02L - N-channel 24V - 0.0052ohm - 60A. Nagyon függ, hogy mit mérsz Source és Drain között, ha nincs kikötve az áramkörből. Azt se tudod, hogy nem-e csak nagyobb feszültségen sérült, de a műszer 1.5V-ján még rendesen tud "FETelni".
Feszültségek a megfelelő lábakon -10.5 V, diódák rendben, ellenállások is, elkók is. A 78L05-öt még nem forrasztottam bele, de gondolom amíg nincs neki + 10 V, addig ő sem chipkedné magát.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
Hirdetés
ekkold- iPhone topik
- D1Rect: Nagy "hülyétkapokazapróktól" topik
- Csak semmi szimmetria: flegma dizájnnal készül a Nothing Phone (3)
- Filmvilág
- Hardcore café
- 24 Hours of Le Mans
- Bemutatkozott a Poco X7 és X7 Pro
- NVIDIA GeForce RTX 5070 / 5070 Ti (GB205 / 203)
- Anglia - élmények, tapasztalatok
- Xbox Series X|S
- További aktív témák...
- Lenovo ThinkPad T14 Gen 5 Ultra-I7/64GB/512SSD/Érintőképernyő/garancia
- Lenovo ThinkPad T14 G3 I5-1245U/32GB/1TBSSD/Érintőképernyő/Garanciás.
- Dell Precision Munkaállomás 7750 17.3" i7-10850H/32GBRAM/1TBSSD/RTX3000/WIN11PRO
- EREDETI Apple Watch ULTRA óraszíjak (BLACK TITANIUM) - 49mm
- Apple Watch ULTRA 2 49 mm - Black Titan, Black Ocean Band - MAKULÁTLAN! - 3 ÉV GARANCIA
- Telefon felvásárlás!! iPhone 12 Mini/iPhone 12/iPhone 12 Pro/iPhone 12 Pro Max
- Okosóra felvásárlás!! Samsung Galaxy Watch 6, Samsung Galaxy Watch 7, Samsung Galaxy Watch Ultra
- BESZÁMÍTÁS! Asus TUF B450M R5 5600X 32GB DDR4 512GB SSD RTX 3060 XC 12GB Rampage SHIVA Chieftec 600W
- Csere-Beszámítás! Asztali számítógép PC Játékra. I5 12400F / RTX 3070 / 32GB DDR4 / 1TB SSD
- IKEA Format lámpák eladóak (Egyben kedvezménnyel vihető!)
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
