Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Kernel
nagyúr
válasz
#68216320
#64070
üzenetére
Nem kell hozzá műszerezettség, atomórától eltekintve.
A trimmerrel korrigálod, ha siet vagy késik az óra. Ha fixre építed, akkor vagy jól jár, vagy nem. Esetleg kondik próbálgatásával is lehetséges.
(#64069) terapeuta007
A GND-hálózat megfelelő kialakításával, de ebbe legkevésbé tartozik bele az említett dióda. Arról kell gondoskodni, hogy az audio ki- és bemeneti GND-szintek között a tápimpulzusok ne hozhassanak létre feszültségesést.
Saját tervezésű panelnél egy lehetőség (de az sem 100 %), hogy kétoldalas rézfólia, abból egyik csak a GND-felület.
Vagy kihasználni a differenciális bemenet lehetőségeit.
-
-
Kernel
nagyúr
válasz
#68216320
#63788
üzenetére
Általában épp a 4148 vagy ekvivalens típust nem mindig szokás feltüntetni, ami egyfajta alapnak számít, standard. Ha a szokásoktól eltérően, Schottky típust igényelne, azt viszont illene feltüntetni.
Nem mondom, ha pont 5V tápot kap, akkor már működés szempontjából határeset lenne, de az sem kizáró.
μA tápáramokról beszélünk, ilyen szinten egy 4148-on 500 mV esik nagyjából.
-
Lompos48
nagyúr
válasz
#68216320
#61000
üzenetére
A rajz szerintem hibás. Egyszerűen kiszámítható, hogy akár jel nélkül is az "üresjárati" kollektoráram 800mA körül van: IE=(5*R2/(R1+R2)-VBE)/R3. Ez pedig még a 2N2222 számára is határérték. A BC547 peig csak 100mA-re képes. Most azt nem részletezem, hogy a HFE paramétert (IC/IB) is figyelembe kell venni.
-
Kernel
nagyúr
válasz
#68216320
#60614
üzenetére
24 óra után nem szokott benne töltés lenni, illetve normális esetben a hálózati résznél lévő 400 V-os pufferen gyárilag van annyi kisütőellenállás, ami hamar lehúzza.
Ha nem készenlétből kapcsolják ki, akkor a még működő szerkezet maga is jobban kisüti.
Akadnak néha olyan pofátlan gyártók is, akik ilyen jelentéktelen összegen is képesek spórolni. Amikor az ember épp forrasztani akar valamit és a páka zárja, süti ki, amiből kár is lehet. Kisebb-nagyobb áramütésekhez szokott ember számára ez még bosszantóbb is, mint egy ütés.
Ilyenre hajlamos TV-knél inkább rá szoktam mérni a pufferre. Ha kell, kisütöm. Nekem mondjuk mindig akad kéznél demagnetizáló PTC ellenállás (fogyóanyag), ha azt rányomom, szikrázás nélkül kisüti. Vagy valami nagyobb méretű, 100 ohm nagyságrendű ellenállás.
Esetleg próbalámpával, ami a primitív eszköz dacára is műhelytartozék. Biztosíték helyett be lehet iktatni, teszteléseknél. Noha egy komolyabb, feltöltött puffer a 230 V-os izzót akár ki is égethetné, de vagy kevés már hozzá a töltés, vagy olyan gyorsan kisül, hogy nincs ideje. Pláne, egy 100 W-os izzót.
Meg egyébként is látni a műszeren, hogy mennyi van még benne.
-----------------------------------------------------
Másik a képcső anódfeszültsége a gumisapka alatt, ami 24 óra után szintén elmúlik általában, de ha gyorsan ki kell sütni, a műszerzsinór csúcsával be lehet nyúlni a gumi alá, miközben a zsinór másik vége legyen testelve. A grafitos részhez, vagy a fémrugós huzalhoz, ami a grafithoz érintkezik. Az meg általában GND-re vezet. Ettől függetlenül az alaplap GND irányába nem jó küldeni ilyen impulzusokat.
Ha a műszerzsinór másik végét a szigetelés miatt nehéz testelni, akkor például egy darab drótot, csavarhúzóra tekerve.
Az anódfeszültségtől viszont sokan indokolatlanul félnek. Teljesen felesleges kisütni, ha a gumisapka egyébként sem kerül levételre. Levenni pedig akkor kell, ha sorkimenőcsere lesz, vagy képcsőcsere. Netán alaplapcsere.
Egyébként hozzá sem kell nyúlni.
-
Kernel
nagyúr
válasz
#68216320
#60010
üzenetére
Pedig alkohol, denatulált szesz, Alkonek és hasonlók, ezek jól oldják a szokásos gyantát, folyasztószereket. Lehet, hogy az nem "szokásos".
Bolti zárlatos dióda ritkább még a használt szakadt diódánál is, pedig az sem gyakori, mivel általában zárlatos szokott lenni. Mérés nélkül nem kerül ki a gyárból, ha jól tudom.
-
Kernel
nagyúr
válasz
#68216320
#59980
üzenetére
Ha 12 V-ot megmérek egy BY399-en keresztül (mivel ez akadt a kezembe), akkor 11,75 V marad. Tehát itt a terhelés csak a multiméter volt, a maga 10 MΩ ellenállásával.
Visszirányban csak 0,02 V-ot mértem. Próbáld ki, de betehetsz 1N4148-at is, elvileg azzal is menni kellene.
-
Kernel
nagyúr
válasz
#68216320
#59943
üzenetére
Ha pákával megmelegíted, utána vattapálcikával gyorsan letörlöd, úgy is simává lehet tenni, ha sikerül. Vagy ónszívó fonattal, utána a gyantát lemosni.
Utána létezik olyan, hogy üvegszálas, tollszerű tisztító eszköz, amivel fényesre lehet polírozni az oxidált részeket. Ennek hiányában szikével kapirgálva, fémtisztára.
-
Kernel
nagyúr
válasz
#68216320
#54005
üzenetére
Üresben még szép, a multiméter nem terhel rá.
De a SCART 16-os bemenete 75 ohmos ellenállással van lezárva, mivel az kettős szerepre lett valamikor kitalálva, kioltójelet is fogadhat.
A 8-as ponton, ahol a 12 V kapcsolójelet kapja, alig terhel, nem sok esik a soros 100 ohmon.
-
Kernel
nagyúr
válasz
#68216320
#53431
üzenetére
100 V névleges feszültség a világon sehol nincs, tehát értelme sem lenne. A látszólag értelmetlen DEE VAN ELE szöveg valószínűleg erre utal:
Tápok gyártásával foglalkozó taiwani cég. Mindent összevetve rejtély, hogy mit akartak azzal a keretes résszel kifejezni, szerintem ignorálható.
-
didyman
őstag
válasz
#68216320
#52995
üzenetére
Kondenzátor is lehet a forrása. Hajtogass egy tölcsért papírból úgy, hogy az alján legyen egy pár mm-es luk. A tölcsért tedd a füledhez (vagy mikrofonnal küld ki valamire, ami megszólal) és keresd meg a kérdéses alkatrészt. Az értéke rá van írva, többnyire olyan formátumban, hogy R33-ezt úgy dekódolhatod, hogy az 1R felel meg 1 uH-nek, tehát az R33 az 330 nH (és most nézem, az alaplapon lévők 1R0 értékűek, vagyis 1 uH). Viszont, ekkora áramterhelhetőségű (többtíz A) tekercset boltban nem nagyon fogsz kapni, inkább másik alaplapról tudsz bontani. Típusra példa: http://www.farnell.com/datasheets/87262.pdf
Ha kondi zörög, az egyszerűbb történet, alacsony ESR-ű legyen és legalább akkora kapacitású. -
CPT.Pirk
Jómunkásember
válasz
#68216320
#52995
üzenetére
Amíg álló tekercseket használtak, lehetett keresni tapintással a cicergés forrását. Ezeket a kocka tekercseket viszont nehéz lesz vizsgálni tapintással és kiforrasztani sem egyszerű őket.
Szerintem inkább gariztasd le a lapot, ha még garis. Baja ugyan nem lesz a cicergéstől, de ettől még nem normális és csak a vérnyomásod fog emelkedni.
-
Kernel
nagyúr
válasz
#68216320
#52982
üzenetére
A multiméteren van elméletileg teszter, de fogalmam sincs mit kellene látnom.
A béta áramerősítési tényezőt. Ha lábhelyesen van bedugva és jól érintkezik.
Egyébként én is ritkán használom ezt a részét, hibamegállapításhoz a diódateszt általában elegendő. Csere szempontjából pedig sokszor nem az érték számít, hanem az időhúzás kérdése. Ha jó, akkor rögtön vissza lehet rakni.
-
CPT.Pirk
Jómunkásember
-
CPT.Pirk
Jómunkásember
válasz
#68216320
#52982
üzenetére
Kiforrasztod, majd megnézed a lábait, hogy van-e köztük zárlat. Ha nem csipog a szakadás vizsgáló, akkor bedughatod a multiméter tranzisztor mérő bemenetére (ha van rajta), a helyes bedugás esetén és amennyiben jó a tranzisztor, meg fogja mérni a műszer a bétáját. Ennek hiányában még a B-E lábak között mérhetsz dióda nyitó feszültséget, helyes polaritás esetén.
Vagy akár ki is cserélheted egyből, filléres tranyó. 100mA 45V NPN.
-
Lompos48
nagyúr
válasz
#68216320
#52947
üzenetére
@PHM -hez hozzáfűzve:
Nagy valószínűséggel cserélhető. Különbségek a maximális frekvenciánál vannak. Az első valamivel gyorsabb, lévén Schottky. Azt is meg kellene nézni, hogy hány további kaput vagy egyéb TTL egységet vezérelnek a kimenetek. Ugyancsak az első van előnyben a kimeneti árama miatt. Az ellenben biztos, hogy soha nem tervezik ezeket az áramköröket a határok közelébe.
-
Kernel
nagyúr
válasz
#68216320
#52332
üzenetére
Ha arról van szó, hogy zárlatra, külső feszültségre érzékeny a kimenet, lehet védeni soros ellenállással, ami ugyan hátrányokkal is járhat (szintcsökkenés, RC-szűrőhatás), de ez a körülményektől függ.
Be lehet tenni védődiódákat is, ennek legalább kétféle módja lehetséges:
De ezeket nem egyszerre, inkább vagy-vagy szokták alkalmazni. Az antiparalel diódáknál figyelembe kell venni a vágási szintet, esetleg több diódát is lehet sorba kötni.
-
Lompos48
nagyúr
válasz
#68216320
#51556
üzenetére
Kiegészíteném @Kernel-t.
A véleményem az, hogy ez az IC elég meleg üzemmódban dolgozhat. Az az 1.5W teljesítmény ehu 18x7.5 mm-es toknak nagyon sok. Nehezen hiszem, hogy az a 9-9 láb (ami a tápra van kötve) képes lenne gond nélkül "elvinni" egy ekkora hőmennyiséget. Az adatlap sehol nem ír más, termikus célból beépített felületet a tokba. Ezért sejtem, hogy a melegedése nem abnormális, ha a tápfeszültség, amit kap a nominális értéken van. Azt nem írtad, hogy a melegedés ellenére a lap működőképes vagy sem. Ha igen, akkor valószínű igaz a sejtésem. Ebben az esetben is segíthetsz a dolgon, ha memóriákra (vagy FETekre) való kis hűtőbordát fabrikálnál a tokra.
És azt sem szabad figyelmen kívül hagyni, hogy ugyancsak az adatlap írja: Case Temperature . . . . . 115°C
-
Kernel
nagyúr
válasz
#68216320
#51554
üzenetére
Azok csak a határértékek. Normál üzemben kétféle tápot kap: 2,5 és 3,3 V.
3,3V x 465mA = 1,534 W
2,5V x 20mA = 0,05 WDurván 1,5 W disszipáció, ami nem olyan kevés, persze a hőleadó felület függvénye is, hogy mennyire melegszik fel tőle, illetve a lábak, alaplap is elvezeti. Ugyanakkor terhelésfüggő is:
Mindenesetre, ha már megsüti az ujjad, az gyanús.
-
CPT.Pirk
Jómunkásember
válasz
#68216320
#50250
üzenetére
Mekkora venti az?
Egy átlagos 12-es venti biztosan nem eszik 0.5A-t. Nekem van egy 14-es itt a szekrényben, az is elvan mindössze 300mA-rel. 8cm-es ventik meg 120mA körül.Nekem a teljes számítógépház hűtésemet egy 12cm-es venti látja el a tápegység alján, amit 3.3V-ról járatok és simán elég! Egy router fogyasztása még akkor sincs pariban a számítógépével, ha történetesen rendes Cisco routerről van szó, nem bolti pici ISR-ről.
Szóval ha 5V-ról stabilan indul az a venti, akkor egy 7805 simán megteszi erre a célra, max tegyél rá egy kis hűtést mert valamennyire ő is fog melegedni.
-
Batman2
őstag
válasz
#68216320
#49969
üzenetére
Szevasz
Nekem a hajdani 286-os gépembe egy szervízben a kis 3,6V-os akku helyett betettek egy négy rekeszes AA elemtartót, a táp falára ragasztották és a CMOS áramkör melletti 4 tűs csatlakozóra kötötték, asszem a két szélső tű volt bekötve. Rendben ment vele a CMOS óra és tartotta a setup beállításokat is. Valszeg töltés így nem volt, nem emlékszem, mennyi idő mulva kellett cserélni az elemet, akkor, amikor már jól lemerültek.
Próbáld ki ezt, csak ügyelj a polaritásra, mérd ki, melyik sarok a föld pont!
Üdv. -
Kernel
nagyúr
válasz
#68216320
#49984
üzenetére
Ha sokat van áramtalanított állapotban (ami feltételezhető), 3 V-os lítiumelemet hamar leszívhatja, bár létezik belőle nagyobb fajta is.
Meg kellene mérni az áramfelvételt, kikapcsolt állapotban. Leválasztásnak betenni 1N4148 diódát, amin esik pár tized volt, egyúttal ezt is megfigyelni, hogy elég neki, vagyis elveszti-e a beállításokat.
Elem negatív a GND-re, pozitívra a dióda anódja, katód az alaplapra. Így visszafelé nem tud áram folyni, töltés kizárva.
-
And
veterán
válasz
#68216320
#49984
üzenetére
Szerintem kár összegányolni (ha régi, akkor sem tenném), inkább az eredeti típusú, új akkura cserélném. Lehet, hogy a ma az alaplapokon megszokott 3V-os lítiumelem vagy kisebb feszültségű elemekből összeállított telep a maiakhoz képest nagyobb áramfelvétel miatt nem is bírná olyan sokáig.
#49985: A névleges feszültsége Ni-xx akkut sejtet, és a régi alaplapokon valóban előfordultak pici NiCd akkutelepek, a '90-es években még volt olyan lapom. -
Kernel
nagyúr
válasz
#68216320
#49893
üzenetére
Ezen az oldalon összefoglalják a különböző színű LED-ek nyitóirányú feszültségesését, ami persze némileg áramfüggő: [link]
Pontosabban a LED adatlapján lehet megnézni.
Pl. egy 12V-os LED szalag felépítése, ahol három fehér LED van sorosan egy ellenállással, így kötődik a 12V-ra.
20 mA névleges áramú és 3V nyitófeszültségű fehér LED-ekkel számolva:
3x3 = 9V esik a LED-eken, tehát 3V marad még a 12 V-ból, amit az ellenálláson kell ejteni.
Miután adott az áram és a feszültségkülönbség, ebből az ellenállás R = U/I:
3V / 20mA = 150 ohm
-
CPT.Pirk
Jómunkásember
válasz
#68216320
#49893
üzenetére
A ledek nyitófeszültsége és üzemi árama ismert adat az adatlapjukról.
Ha mondjuk 2.1V a nyitófeszültsége egynek és kell neki 2mA a fényes világításhoz (ezek gyakori adatok pl. smd ledeknél amikkel dolgozom) és feltételezünk egy 5V-s tápot, akkor nem nagy dolog kiszámolni az ellenállást, mivel a maradék feszültséget az ellenálláson ejtjük, annak az értékét meg az "URI háromszög" megmondja.
Szóval Ur = Utáp - Uled = 5 - 2.1V, azaz 2.9V. R = Ur / I = 2.9V / 2mA = 1450 ohm. Ehhez a legközelebbi érték az 1.5k-s ellenállás.
A szükséges teljesítményt pedig a P = Ur * I képlet adja, vagyis 2.9V * 2mA = 58mW, amit bármelyik ellenállás tud. A vékony példányok jellemzően negyed vagy fél wattot tudnak elfűteni, nyilván ha most 580mW lenne a kiszámolt érték, akkor oda mehetne az 1W-s ellenállás.
Nekem egyébként az elektronika más területein vannak ronda hiányosságaim. De amíg igyekszünk tenni ellenük, addig nem szégyen.
darvinya: őőő milyen lapok?
-
Kernel
nagyúr
válasz
#68216320
#49856
üzenetére
Egyszerű egyébként. A LED-ek sorba vannak kötve, így mivel a nyitófeszültségek összeadódnak, szükség van a megfelelő nagyságú feszültségre, de 32V-nál kevesebb is elég.
A T705 áramgenerátor biztosítja a LED-sor áramát, T805 a jobboldalét.
Alaphelyzetben a T704 felhúzva tartja a LED-eket rövidre záró tranzisztorok bázisait, így nem világítanak, illetve az R710 trimmerrel lehet beszabályozni az indulószintet, DC-eltolást. Vagy nevezhetjük nullázásnak is.
Ahogy kapja a vezérlést, egyre több LED-et enged világítani.
Itt tisztábban látszik (vagy másképp), csak ez két darabban van:
-
Kernel
nagyúr
válasz
#68216320
#49852
üzenetére
Ebből a 20 V csak egy tranzisztoros erősítőt táplál (mármint sztereóban kettőt), aminek lehet kb. tízszeres erősítése, a C-E ellenállások aránya alapján saccolva.
Ha erre az erősítésre szükség van, a tápját (ami nem jelentős áram) lehet biztosítani a 32V leosztásával is, RC-szűrőn keresztül szokás ezt megoldani. Vagy módosítani a bázisosztón és akkor elbírna még több tápfeszt is.
Így elég lenne 1 db step up konverter.
-
-
Kernel
nagyúr
válasz
#68216320
#49648
üzenetére
A zöld színű rézvegyület (ami lehet többféle, legegyszerűbb esetben patina, de az elektrolittól függően egyéb is), olajos ecsetelésre szokott legjobban reagálni, amit utána le lehet mosni benzinnel vagy alkohollal. Ugyanakkor a visszamaradó olajfilm sem probléma, védő hatású.
Kontakt spray, csavarlazító, ezek gyakran kerozin, vagyis petróleum tartalmúak, ami szintén jó tisztításra.
Előnyös a petróleum kúszóhatása, ezen alapul a csavarlazító működése, beszívódik mindenhová.
Kontakt spray-nél is tapasztalat, hogy két fajtája közül (száraz vagy kenő), mindig utóbbival lehetett jobban tisztítani a kifolyt elemek problémáit, rádióknál stb.
Egyébként a patina eltávolítására szalmiákszesz való, réztárgyakat ilyen alapú fémtisztítóval szoktak kezelni (mint a klasszikus Szidol például), amivel a rezet fémtisztává lehet tenni. De azt nem tudom, hogy ilyen finomabb fóliáknak nem árt-e, soha nem próbáltam.
-
Lompos48
nagyúr
-
-
-
Kernel
nagyúr
válasz
#68216320
#48629
üzenetére
Műveleti erősítő kimenetére kimenetet kötni teljesen értelmetlen, mivel alacsony impedanciás, a jelet söntöli, és csak azért nem teszi tönkre a kimenetet, mert a jelforrásnak is van egy jóval nagyobb impedanciája, illetve nincs teljesítménye.
A műveleti erősítők kimenetén nagyjából a R25-23 osztó által beállított "majdnem" féltápfeszültségnek kell beállni (DC munkapont).
A fokozat erősítését az R21 / R19 aránya határozza meg, vagyis az R19 nagyságával tudod befolyásolni.
A következő fokozat is erősít, illetve a kapacitív tagok a frekvenciameneten is korrigálnak, az erősítés pedig valószínűleg a jel torzításáig, vagyis négyszögesítéséig fokozódik, míg az IC2-1 már pozitív visszacsatolást kap, így maga is Schmitt-triggerként működik.
A Schmitt-trigger működése megtalálható a neten, a kimenet bizonyos hiszterézissel követi a bemenet változásait, és csak két állapota lehet. Hatékonyan tisztázza az esetleg még "zavaros" vagy bizonytalan bemenőjelet. Utána még egy dedikált CMOS Schmitt-trigger is következik. Kimeneten a tranzisztor az IC terhelhetőségét növeli, illetve védi a túlterheléstől, rövidzártól.
0,1μ / 50V, vagyis 100 nF a csatolókondi.
-
Kernel
nagyúr
válasz
#68216320
#48626
üzenetére
6-os a fejbemenet, ami egy nagyon érzékeny, mV szintű bemenet, emiatt sem illeszkedik a hangkártya vonali szintű jeléhez, ami több 100 mV. Meg azért sem, mert differenciális kiképzésű. Az IC két bemenete közé csatlakozik a lejátszáskor a fej.
A magas bemenőszint miatt nem zárható ki, hogy működne például az IC 2-1 bemenetén is, de ennek az a szakszerű módja, hogy a C3 100 nF csatolókondenzátort ki kell emelni, és a kondenzátoron keresztül becsatolni a jelet a 2-es lábra.
Vagy egy másik példa, az IC2-3 bemenetén (9-es láb) látszik az R19-C5 soros tag:
Ezt megduplázom, a piros nyílnál beadom a jelet, ilyenkor keverőként működik lényegében:
-
Kernel
nagyúr
válasz
#68216320
#48623
üzenetére
Szerintem a hangkártya bemenetéről van szó, az IC kimenetén pedig féltápfesz. van, amit leválasztó kondenzátor nélkül nem illene leterhelni, akár tönkre is mehet.
Nem is érdemes onnan levenni a jelet, miközben utána további fokozatok erősítik és négyszögesítik jelet, amit tovább "tisztít" az IC 1-6 Schmitt Trigger.
Tehát célszerűbb szerintem az F3 kimenet négyszögesített jelét felhasználni, csak mivel amplitúdója a tápfeszültségig terjed, le kell osztani. Potméterrel is lehet próbálkozni, esetleg előtte egy leválasztó kondenzátorral is.
De az is lehet, hogy fordítva akarod (PC-kimenetre), nem értem pontosan. Akkor viszont nem lehet az IC kimenetére rákötni a kimenetet.
-
Kernel
nagyúr
válasz
#68216320
#48534
üzenetére
Nem tudom, hány vezetéken viszed a tápot, de az ATX-csatlakozón is eleve több szálon megy az 5V, meg persze a GND is.
Nem feltétlenül tesz jót a nagykapacitású kondenzátor bekötése, mert a betáp és a kondenzátor közötti vezetékszakaszon (beleértve a GND vezetékeket és rézfóliákat) a kondenzátor miatt létrejövő töltőimpulzusok zavart, problémát okozhatnak.
-
#48537
csabyka666
veterán
#68216320
#48534
-
Kernel
nagyúr
válasz
#68216320
#48327
üzenetére
Bipoláris kondenzátorok között kell keresni, van többféle is, de egyébként bármelyik hasonló kinézetű (vagy ami fontosabb: lábtávolságú) alkatrész értékét át lehet írni a kívánt értékre (duplaklikk az alkatrészre).
Itt például háromfélét feldobtam egy panelra, forgatható 3D-nézet:
Rajzolatot nem csináltam, de itt lesz az alján az is:
-
Kernel
nagyúr
válasz
#68216320
#48323
üzenetére
Próbára elég az óncseppel is operálni, vagy ha nem akar összeolvadni, akkor ráhajtani. A perforált próbapanelt inkább csak látásból ismerem, mert az "én időmben", amikor aktívabban kísérleteztem, nem volt még ilyen.
Kockás papír volt és indigóval tükröztem a rajzolatot, de azért a későbbiekben beálltam egy tervezőprogramra is, ami nekem legalábbis bevált, alkalmi célokra:
http://ibfriedrich.com/index.htm
Többféle programot kipróbáltam, ez volt az, aminél azon vettem észre magam, hogy váratlanul áramkört tervezek, így maradtam ennél.
-
Kernel
nagyúr
válasz
#68216320
#48316
üzenetére
Mivel egyiknél a kollektor van középen, másiknál a bázis, így lábkompatibilitásról beszélni nem lehet.
Amikor egy készülékbe kitekert lábakkal ültetem be, helyettesítéshez egy lehetséges megoldás, de nem lábkompatibilitás.
Egyébként működni kellene azzal is. A japán számozású tranzisztorok (2xx stb.) nálunk általában kevésbé elterjedtek. (Népszerűbb kivételektől eltekintve.) Nem különös eset, hogy helyettesíteni kell.
(#48318) darvinya
Láttam már azt is, de csak képen. Ki lehetne próbálni egyszer.
-
Kernel
nagyúr
válasz
#68216320
#47377
üzenetére
6*0,5 = 3W teljesítmény, hűtőfelület nélkül nem fog menni (lineáris stab. IC-vel ennyit kellene elfűteni), úgyhogy én inkább egy ilyet tennék be, igény szerint állítható a feszültség:

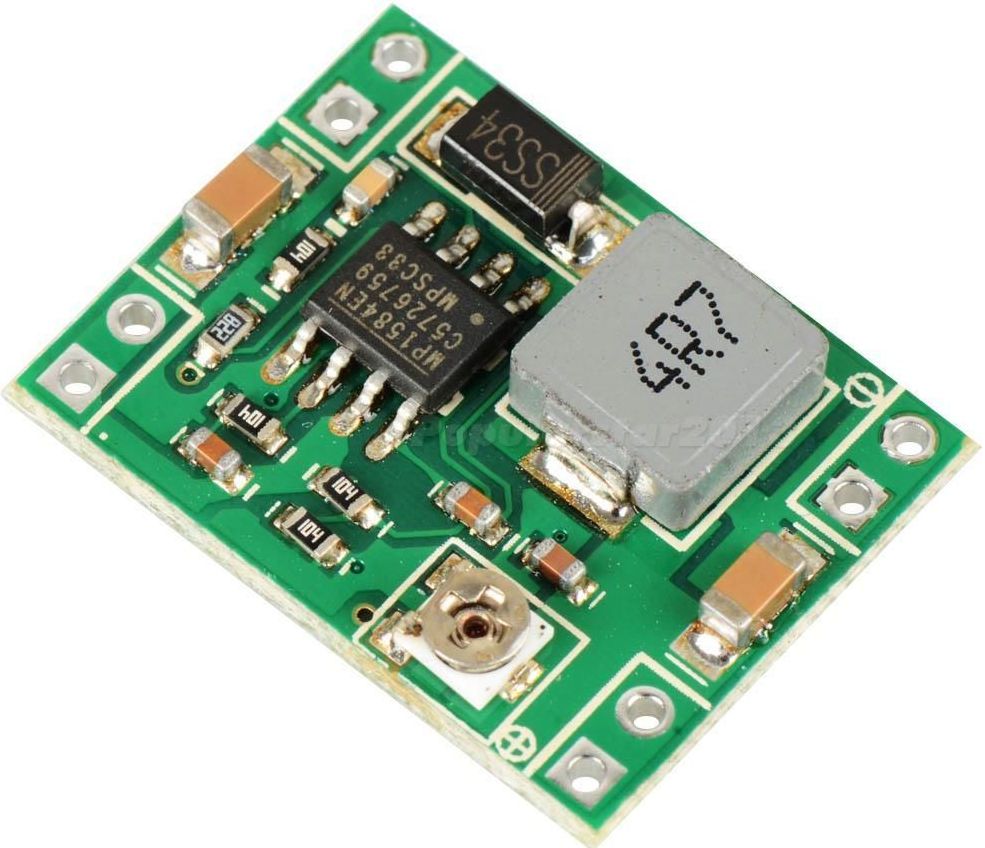

http://www.ebay.com/itm/181648595446
Mérete mindössze 22*17*4mm, akár egy megfelelő zsugorcsőben is elfér. Mivel ez a IC különösen jó hatásfokú (FET-es kapcsolót tartalmaz), ilyen kis áramtól csak minimálisan fog melegedni.
Kis mérete annak is köszönhető, hogy elkó nincs, egy-egy nagyobb fajta kerámia kondi van a bemeneten és kimeneten, ami ide elég, mert magasabb frekvencián dolgozik.
Másik lehetőség a klasszikus:
http://www.ebay.com/itm/181618478922
Ennek már kicsit nagyobb a mérete, de így sem nagy, elavultabb típusnak számít, hatásfoka is jó, csak nem annyira, mert bipoláris kapcsolót tartalmaz Viszont a potmétere finomabban állítható fajta.
-
Kernel
nagyúr
válasz
#68216320
#47024
üzenetére
http://www.intercell.hu/triangle__tri_wing__haromszog_y_20_x_50_mm_csavarhuzo_szett_6775
http://en.wikipedia.org/wiki/List_of_screw_drives
Külföldi oldalakon triangle screwdriver esetleg triangle Phillips (bár utóbbinak szerintem nincs köze a Phillipshez, de angol területen nekik minden csavarhúzó Phillips, ami csillag).
Egy átlagos 12-es venti biztosan nem eszik 0.5A-t. Nekem van egy 14-es itt a szekrényben, az is elvan mindössze 300mA-rel. 8cm-es ventik meg 120mA körül.
A fennmaradó 4 darabot pedig mindenféle házi automatizálásra használhatnád. Lehet neked idegen, én harmincannyi éve vagyok a reedrelék híhe.
Új hozzászólás Aktív témák
Hirdetés
ekkold
- Easun iSolar SMW 11kW Twin Hibrid inverter // Dupla MPPT // BMS // WiFi
- GAMER PC : RYZEN 7 5700G/// 32 GB DDR4 /// RX 6700 XT 12 GB /// 512 GB NVME
- GAMER MSI LAPTOP : 15,6" 144 HZ /// i5 12450H /// 16GB DDR4/// RTX 4050 6GB/// 1TB NVME
- Manfrotto 055 magnézium fotó-videófej Q5 gyorskioldóval
- Sony ECM-W2BT
- BESZÁMÍTÁS! Apple MacBook Pro 14 M4 MAX 36GB RAM 1TB SSD garanciával hibátlan működéssel
- Csere-Beszámítás! Számítógép PC Játékra! I5 14400F / RTX 4060ti 16GB / 32GB DDR5 / 1TB SSD
- Xiaomi Redmi Note 14 5G
- Telefon felvásárlás!! iPhone 12 Mini/iPhone 12/iPhone 12 Pro/iPhone 12 Pro Max
- Csere-Beszámítás! Sapphire Nitro+ RX 7800 XT 16GB GDDR6 Videokártya! Bemutató Darab!
Állásajánlatok
Cég: Promenade Publishing House Kft.
Város: Budapest
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
