Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#39527
drugbaron1
tag
Kernel
#39526
drugbaron1
tag
válasz
Kernel
#39526
üzenetére
Szia! Magyarán, ha a 24 pines alaplapi csatlakozótól vezetnék még +12V és +5V ot plusz 2 GND a molex csatlakozóhoz, akkor ezáltal oszlana a terhelés? Ez nem okoz rövid zárlatot, vagy egyen áramnál nem is okozhat?? Ne haragudjatok a buta kérdésekért de nem vagyok otthon a témában, néha szoktam csak barkácsolgatni.. és köszönöm mindenkinek a segítséget még egyszer!
UI: A táp bekapcsolását csak szimplán összekötöttem a PWR ON-t egy GND-vel és muzsikál!
-
darvinya
titán
válasz
Kernel
#39453
üzenetére
2 műszerrel is mértem a 2. stabhoz előtte és utána.
Most vettem újakat és újramérek mindent, de szerintem zárlat van így azt megkeresem.Viszont a test lábhoz berakok egy diódát, ha zárlat van ne tegye tönkre.
Más:
Mennyi kerülhet és mekkora méretű egy 230V/15V max. 200mA -es trafó?
(#39455) Ribi
Attól függ, hogy mekkora maga az alaplap és egyéb kezelői és táp ellátás miként van megoldva (pl: belső trafó/adapter+elem, ezek variációja) .
-
Tamy
őstag
válasz
Kernel
#39406
üzenetére
Az ic áramfelvételét még nem is tartanám kritikusnak, egy LM358 két feszültségosztóval mindenképp állandó jelleggel rajta lóg az akkun (töltőáram figyelés+alacsony akkufeszültség esetén a kimenet lekapcsolása), utóbbiak össz. áramfelvétele nem egész 50uA+az ic adatlap szerint 1mA-t vesz fel. És ugyebár a saját balanszer áramköre is terhel valamicskét.
Ha jól sejtem ez esetben az osztó ellenállásokat választhatom (szinte) tetszőlegesen nagyra, de lehet, hogy mégis inkább a kész panelen az smd ellenállás cseréje mellett döntök. Kapcsoló (nyomógomb) beiktatását végképp elkerülném, magán a mérőpanelen úgyis van, kettőt nyomogatni már eléggé ésszerűtlen lenne. Esetleg még azt tudnám elképzelni, hogy azt direktbe átkötöm, és az egész áramkörre (osztóval együtt) rakok be egy nyomógombot. De talán tényleg az ellenállás cseréje lesz a leginkább kivitelezhető.
-
#39399
csabyka666
veterán
Kernel
#39397
-
#39396
csabyka666
veterán
Kernel
#39395
válasz
Kernel
#39395
üzenetére
Hm, nekem engedi.
(Lehet azért, mert én tettem ki?)Az 50Hz-es rezgésben lehet valami, mert a berregő hangot biztosan a tekercsen lévő "vas valami" adja ki. A rezgés útját egy rugó ellenében lehet szabályozni, és elméletileg ezzel lehet beállítani a szórást is.
Sajnos a ház műanyag, a tengely pedig acél, szóval melegíteni nem nagyon merem. Azt jól gondolom, hogy ennek a tengelynek ki-be kellene mozognia, és ez pumpálja a levegőt, aztán ennek következtében jönne ki a festék a tartályból?
-
-
darvinya
titán
válasz
Kernel
#39358
üzenetére
1-2 láb 3.5V, stb.
Minden hol meg van a fesz, ami kell.
Csúnya tesztelésemmel annyi jött ki, hogy C32 ig van jel.
Azaz erősítőre kapcsolva odáig ad hang visszajelzést, ha szabad kézzel érintem testelem.
Tudom nem így kellene, de már minden végig mérve más ötletem nem volt. -
Tamy
őstag
válasz
Kernel
#39343
üzenetére
Igaz, az akku szempontjából sem épp szerencsés, ha túlmerül. A műszer idő alapon kikapcsol (természetesen mindig a legrosszabbkor), alacsony elemfeszültségnél nem tudom meddig mér, mivel elég hamar cserélem ilyen esetben, ugyanis gyenge elemnél (jelzi) már baromságokat mér. Ilyen szempontból a túlmerítéstől nem hiszem, hogy tartanom kéne. Viszont ha az NiMh 7 cellás, akkor az elég kell legyen, engem az zavart meg, hogy Li-Ion-nál is a végfeszültséget adják meg, ezért gondoltam, hogy 6x1,4V=8,4V (tudom, hogy az 1,4V/cella sem kőbe vésett érték NiMh esetén).
mezis: Megoldható lenne a fix táplálás, többnyire állandó helyen használom a műszereket, még felesleges tápom is lenne, csak konnektorból van mindig kevés. Igaz hosszabbítóm is van felesleges, mégsem szeretnék még több kábeldzsungelt az asztal köré.
Fentiek alapján viszont az NiMh-nak működnie kell.
Másik kérdésem: Hogyan lehetne minimális befektetéssel (értsd. méregdrága műszerek vásárlása/hitelesítés nélkül) nagy pontossággal feszültséget mérni. A korábban tárgyalt 4 cellás Li-Ion töltő feszültségét szeretném nagy pontossággal belőni 16,8V-ra, viszont a két műszer igencsak mást mutat (van még két panelműszerem is, azokat még nem is néztem). A Maxwell márkásabb, a másik csak egy DT-xxx, mégsem vagyok biztos benne, hogy teljesen elhihetem neki amit mutat.
Arra gondoltam, hogy ez alapján építek egy 16,8V-os referenciát, természetesen a poti helyett fix ellenállást használva, és gondolom minimum 1%-os tűrésűekből illene csinálni. Aztán az ezen mért értékhez állítanám a step-up kimenetét. Van esetleg más egyszerűen kivitelezhető megoldás?
-
-
-
harry
veterán
válasz
Kernel
#39282
üzenetére
Köszönöm az infót! Talán az AD típus lenne nekem jobb (riasztórendszer).
A füstérzékelős kérdésemre van valakinek ötlete? Tehát egy (elvileg) ilyen, menne-e 12V-ról a gyári 9V elem helyett? [link] [link] -> Ez utóbbi alapján gondolom igen... "This pin is connected to the positive supply potential and may range from +6 to +12 V with respect to VSS" Csak az bosszant, hogy egyet kipróbáltam és elfüstölt, de lehet felcseréltem a polaritást, és ez okozta a gondot: "CAUTION: In battery-powered applications, reverse-polarity protection must be provided externally" Viszont nem az elem helyére kötöttem, hanem van rajta direkt +- érintkezőhely a NYÁK-on, és a 9. oldalon is van valamilyen ábra védelemről...
-
Latency
senior tag
válasz
Kernel
#39214
üzenetére
Nekem is van egy ilyen fekete PC-s távirányítóm, csak sajnos már a dobozból kivéve sem működött. Egy HT82M99 IC a vevő, első blikkre azt találtam, hogy a V33O lábon nincs ott az USB adatvonalak 3.3V-a. Betápláltam egy külső tápról, de akkor is csak addig jutottam, hogy kiírta a Windows, hogy nem ismerhető fel az eszköz. Ment vissza a dobozába, azóta is ott pihen.
-
Lompos48
nagyúr
válasz
Kernel
#39217
üzenetére
Igen állótekercsesek. A klasszikus hallgató"betét"ben 2 sorbakötött 28 ohmos tekercs volt, egy jó vastag 0.2-0.3mm vastag vasmembránnal. Később lehet születtek finomabbak is. Ez ellenben már "elég volt" egy germániumdiódával párhuzamosan és a gázcsőre kötve egy rádióhoz. A rádióamatórök fejhallgatói már klasszisokkal fennebb voltak.
-
#22145024
törölt tag
válasz
Kernel
#39197
üzenetére
Ha tesláról van szó, nyugodtan nevezhetjük sleep-nek!
Szerintem ez a motorfajta pontosan illeszkedett a fenti lemezjátszó egyéb műszaki paramétereibe. Meg amúgy is overkill lett volna a fortocskához, meg karelgotthoz a szinkronhajtás.
VIPowER:
Partvisnyél? Az is ugrál, csak nem a kódban -
válasz
Kernel
#39131
üzenetére
A fürdőt nem néztem, ott elvileg kell lennie, jövő hét végén költözök be. Teljesen abban a hitben voltam, hogy ez ma ezért alap. Egyébként tényleg pikk-pakk a lakás, jó állapotban, kétszer néztük meg (egyszer szülőkkel, utána ketten barátnőmmel), fel sem tűnt eddig.
Szóval a földelés hiánya akkor okozhat problémát, ha a hálózatban hiba van, és egyszerre tapizom ilyenkor egy háztartási gép fém részét, és egy másik, föld felé vezető fémrészt?
-
-
moha21
veterán
válasz
Kernel
#39084
üzenetére
Az indítás sem tudom mekkora probléma ,mert elvileg egy iylen szünetmentes gyorsan átkapcsol vagyis szerintem annyira gyorsan, hogy addig a motornak van annyi tehetetlensége és ugye ezt áramszünetre használná az ember.
Ventilátor valami régi orosz darab volt, de hát eebből semmi nem derül ki ugye még .. -)
Tápegység melegedésétől én nem tartok, inkább a motorétól, mert ő ugye szép forgó mágneses teret szeretne, nem ilyen egyenesekkel telerakottat :-)
Igazából egy viszonylag kis kerettel rendelkező egyénnek kellene ez, de vagyonvédelmi okokból nem akarok odaadni neki csak úgy egy ilyet, viszont nem találtam még igazi okot sem arra, hogy elvessem a gondolatot. Hiába írják más fórumon, hogy vegyen olcsón tiszta szinuszost és azzal nincs gond, a legolcsóbb is 8-szor annyiba kerül.
-
#22145024
törölt tag
válasz
Kernel
#39072
üzenetére
Amiket szétbontottam anno, régi rádiókat/tévéket, egyikben sem volt ilyen. Csak valahogy ráakadtam a neten, keresgetés közben. De ti nyilván több mindent láttatok ebben a témakörben.
(jan):
Lehet hogy az, engem is a formája fogott meg, nem a műszaki paraméterei. És a tekercselőszerszáma is egy műremek!emitter:
pl létezik ilyen széntöltésű szilikonzsír, de nem vagyok meggyőződve, hogy ez minden biztonságtechnikai előírást kielégítene azon a helyen, ahol fel szeretnéd használni. (ha jól emléxem, a hajsütővasnak még földelése sincs, hogy a házra esetlegesen kijutó feszt elvezesse. Másrészt az ellenállása is elég nagy, nem tudom mit szólna, ha ezen akarnád áthajtani az "ampereket". Lehet szublimálna -
darvinya
titán
válasz
Kernel
#39062
üzenetére
PDF file és csak ennyit tudtam látható kép mentést csinálni.
Mint írtam ez egy kórus pedál.
Ezért 2 jelre van szüksége.
1. a Q1 kör az eredeti jel
2. a Q2 kör a modulált (MN3007, MN3101)Ha keverőt használnak akkor szebb hangzást lehet kihozni, mivel külön keverhető az eredeti jel és a modulált.
-
kisi
aktív tag
válasz
Kernel
#39001
üzenetére
Tehát, ha jól értem, elvileg a lomexnél kapható 2x17 volt 150wattos toroid is tudná szolgáltatni a kapcsolásnak kellő feszültséget, mivel a 2x17 volt terhelve értendő.Ha ezt egyenirányítás után az elkó simítja, még mindig több, mint a 15 voltos stabkockákhoz kellő feszültség.
De valószínűbb, hogy azt használnám, amit én tekertem meg. ennek az üresjárati feszültsége 2x19 volt, illetve 1x15 volt, terheletlenül. Ez egy kb 100-120 wattos hypersil trafó.
Le tudom mérni valahogyan, hogy terhelve mennyit ad le? Illetve, hogy ez a leadott feszültség elegendő e a nemrég linkelt kapcsolásnak? Nem igazán szeretném újratekerni, nincs fűtés a műhelyben... Tartok tőle, hogy terhelve nem lesz elég a feszültség a stabkockának. -
Kernel
nagyúr
-
Lompos48
nagyúr
válasz
Kernel
#38941
üzenetére
Tunsgram újítás lehetett. A TO92 wire majd grid félautomata technológia ezt nem engedte meg. Havonta 6-700000 darab mérése volt feladatom, ráadásul volt rátekintésünk az ágazatra minden irányban. Egyedi "tokozás". Tedd el ritkaságnak! Vagy majd egyszer cserélünk.
Azt pláne ne értem, hogy miért az emittert kellett így jelölni. Fél évszázada a germániumtranzisztoroknál is mindig a kollektort jelölték egy festékpöttyel.
-
-
tornas
őstag
válasz
Kernel
#38430
üzenetére
Trimmerkondi nem volt abban a TV-ben (lehet, vak voltam...
), de az egyik potmétert tekergettem egy kicsit, majd visszatekertem az eredeti helyére. És lám, azóta rendben van a színe...
Az a potméter az egyik 3 erű csatlakozó mellett volt, ami a képcsőtrafó mellől jött ki (két másik vezetékkel együtt), és ment az elektronágyúnál lévő kis panelra.
-
darvinya
titán
válasz
Kernel
#38711
üzenetére
Ez mind és szép, de anno 1km-en belül volt MÉH ahol fizettek is érte, most meg a legközelebbi is min. 10km-en belül van.
Ami valljuk be kocsi nélkül igen elrettentő, és inkább a kukába/lomtalanításkor dobják ilyenkor.
Vidékről meg ne is essen szó, mert csak megye központokba lehet ilyen gyűjtőkkel találkozni.
-
-
bandi94
tag
válasz
Kernel
#38564
üzenetére
13 körül.De azóta megoldottam.Hogy pontosan mivel sikerült azt nem tudom, azt tudom, hogy a hálózati védőföldet egy 10 nanós kondin keresztül rákötöttem a testre, plusz a kimenetre tettem egy soros diódát (hogy miért, azt ne kérdezd meg, végső elkeseredés vagy valami ilyesmi).Most brumm nélkül kapom a stabil 9 voltot.Viszont most meg a földhurokkal van bajom ami a pedálok közti jel összekötésekből és az egyes pedálok áramellátásából adódik...
Azt én is tudom hogy fölösleges a low esr, de ez akadt hirtelen a kezem ügyébe
-
#22145024
törölt tag
válasz
Kernel
#38543
üzenetére
"szinte lineárisan nő rajta a feszültségesés, az áram függvényében."
Tényleg, ezt nem is figyeltem.Lompos48:
"Már 35-40 éve"
Akkor csak nekem volt új. Még a rajzjele sem rémlett, szerintem most láttam előszöt ilyen lecsempült mikrofon ikontszerk:
Czimby:
Ami igazán nagyon hajlékony azt pl mikrofonkábelből, vagy csoportábelből tudsz kibontani. Ezek jellemzően sokkal hajlékonyabbak, mint amit az iparban használnak. Az utóbbi ugyan nem szinezett, de cserébe számozott.
Lehet még próbálkozni a KaCsa-nál, ha csak különálló hajlékony ért akarsz venni, de ott egyrészt még ilyet nem láttam (Szín és szám együtt), másrészt ott ki kell fizetni pluszban az audiofool hozzájárulást.Sajna a régi kábelboltok megszűntek; talán a Hhungáriakábel maradt fent, de ott is inkább a LiYCY-ből tudnál csak kibontani egy átlagos hajlékonyságú eret.
-
darvinya
titán
válasz
Kernel
#38463
üzenetére
Köszi.

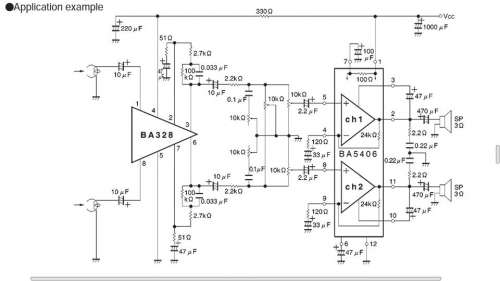

Esetleg arra gondoltam, hogy lenne 2db 4Ω 5W-os hangszóróm és a 8Ω 40W-osat sub kapcsolással kötnék.
Vagy BA5406 IC hajtaná meg 8Ω 40W-osat.
BA328 helyett a TDA2822-est használnék ez hajtaná meg a 4Ω-osokat oldalanként.
Az nem tudom, hogy a 8Ω-os hangszórót minként kössem sub-ban mindkét csatornáról vegye le a jelet.(#38464) atesss
pedig van tömege annak a ∅12cm-es 1½×-es nagyítónak.
A kisebb ebből a szempontból jobb, mert ∅6-6.5cm-es nagyítójú.
A lábazatából könnyebb kialakítani rögzítést. -
#22145024
törölt tag
válasz
Kernel
#38286
üzenetére
Értem!
Ha a PC táp +12V-jából szeretnék leválsztott, szimmetrikus +/-20..40 V-ot csinálni, akkor ahhoz honnét lehetne trafót szerezni, amit értelmesen meg is lehet tekerni házilag? 0.5-2A közt már jó. A másik kérdés az IC lenne. Az se nagy gond, ha két külön leválasztott kör van és a végén van közösítve a kimenetek megfelelő pontja
-
#38279
krisztianAMG
senior tag
Kernel
#38275
krisztianAMG
senior tag
válasz
Kernel
#38275
üzenetére
Nem csak egy diódára gondoltam, hanem egy egész hídra. Az egész abból indult ki, hogy egy ilyen erősítőt régebbi számítógép tápra kötve a bemenetén (!) lett több, mint 3V váltó. (A magasfrekvencia csodái...) És akkor kezdtem el ötletelni, hogy hogyan is lehetne kevésbé zajossá alakítani.
Köszönöm az okosítást, megpróbálkozom az LC szűrővel.
Induktivitásnak PC tápból mentettet lehet használni?
-
kjani18
őstag
válasz
Kernel
#38230
üzenetére
Ezért írtam, hogy a bemeneteket zárja nagyfrekis szempontból, nem gondoltam, hogy a két 33p kondit nem tette be.
A 100 Ohmos ellenállások helyett érdemes trimmert tenni, és beállítani a visszacsatolást a legjobb hangzáshoz, ( egyben az esetleges különbséget is lehet vele kompenzálni) csak ne menjen 50 O alá, mert igen sz@r hangja lesz... -
darvinya
titán
válasz
Kernel
#38228
üzenetére
Köszönöm.
Bár mondjuk már az elején kérdeztem erről, hogy elhagyható.
Így már érthető a szöveg is, ami direktbe fordítva érthetetlen zagyvaságba csap.
Én így fordítottam le:
R1/2, az erősítés csökkenthető .
Minél nagyobb, annál kisebb a nyereség.
De ez csak bizonyos határokon belül, különben kezd torzítani.
Ezután C13/14 kell alkalmazni, hogy a torzítás csökkenjen.
Optimális értéket kell meghatározni próbával. (nyereség függvényében 22…330pF alkalmazni) -
McSzaby
őstag
-
McSzaby
őstag
válasz
Kernel
#38121
üzenetére
Rendben, nekem elég egy 3-4 kondi, mert lassan a 4 kondi is többe kerül, mint amennyibe maga a táp kerül.
Ne haragudj, de tényleg kicsit tanulatlan vagyok a témában. Szóval akkor párhuzamosan bekötök pár mondjuk 25V-s kondit, ami 2200-4700 uf között van? Ennyi elég lehet? Illetve RCA vonalra berakok még egy földhurok izolátort.
-
Lompos48
nagyúr
válasz
Kernel
#38093
üzenetére
Ez így majdnem igaz. Annyit tennék hozzá, hogy a B-E átmenetek 0,7V-jára sokkal inkább lehet számítani, mint a Zenerfeszültségekre. És nem is annyira a karakterisztikájuk hanem az értékek szórása miatt.
Adott mérőáramnál (ZPDk esetében IZ = 5 mA)
ZPD11 Vz = 10.4-11.6V
ZPD12 Vz = 11.4-12.7V
ZPD13 Vz = 12.4-14.1V
ZPD15 Vz = 13.8-15.6VEz igényesebb áramkörökben "ismert" értékű referenciákat használnak, majd azokból alakítanak ki precíziós ellenállásokkal, opampokkal egyéb értékeket.
Márpedig egy autóakku vizsgálatához nem mindegy, hogy milyen 13V-os Zenerhez van szerencsénk, hacsak nem tudjuk kiválogatni egy nagyobb rakásból. És akkor még nem beszéltünk az 5...900 ppm/°C termikus együtthatóról.
(Lehet azért, mert én tettem ki?)
