Arduino hardverrel és szoftverrel foglakozó téma. Minden mikrovezérlő ami arduinoval programozható, és minden arduino program, board, és hardverrel kapcsolatos kérdések helye.
Új hozzászólás Aktív témák
-
KoVee84
senior tag
Csak a tesztelés miatt lett rossz ott az érték, egyébként minden név 7 napig jelenik meg, a Szelektív kuka felirat meg a 4. hét utolsó napján.
Nyilván lehet ezt sokkal jobban is csinálni, de az én programozó tudásommal ennek is nagyon örülök és majd nekiállok még csiszolgatni. Köszönöm az eddigi segítségeket!
-
#19978
KoVee84
senior tag
its_grandpa
#19976
KoVee84
senior tag
válasz
its_grandpa
#19976
üzenetére
-
KoVee84
senior tag
válasz
ReFleXx
#19969
üzenetére
Kisegítesz a kódrészlettel?
Van egy másik próblémám még egyébként, most próbáltam a wifi ntp-vel kiegészíteni a kódot, de mivel a opensans72eb.h majdnem 5 MB, ezért ha újrafordítom a kódot, akkor: Sketch uses 1753729 bytes (133%) of program storage space. Maximum is 1310720 bytes.133%
Ezzel mit tudok kezdeni?
-
KoVee84
senior tag
válasz
KoVee84
#19966
üzenetére
#include <Arduino.h>
#include "epd_driver.h"
#include "font/firasans.h"
#include "font/opensans72eb.h"
#include "esp_adc_cal.h"
#include "pins.h"
#include "time.h"
int vref = 1100;
const char* texts[] = {"Kovács","Könözsi","Csepura","Németh"};
const uint64_t egy_nap = 86400000000;
RTC_DATA_ATTR unsigned int reboot_counter = 0;
void setup()
{
Serial.begin(115200);
delay(10);
epd_init();
delay(10);
// Correct the ADC reference voltage
esp_adc_cal_characteristics_t adc_chars;
}
void loop()
{
switch (reboot_counter)
{
case 0:
{
epd_poweron();
epd_clear();
delay(10);
uint16_t v = analogRead(BATT_PIN);
float battery_voltage = ((float)v / 4095.0) * 2.0 * 3.3 * (vref / 1000.0);
String voltage = "Feszültség: " + String(battery_voltage) + "V";
Serial.println(voltage);
int cursor_x = 60;
int cursor_y = 475;
writeln((GFXfont *)&FiraSans, (char *)voltage.c_str(), &cursor_x, &cursor_y, NULL);
cursor_x = 180;
cursor_y = 290;
writeln((GFXfont *)&OpenSansExtraBold72, (texts[0]), &cursor_x, &cursor_y, NULL);
reboot_counter++;
epd_poweroff_all();
esp_sleep_enable_timer_wakeup(egy_nap * 7);
esp_deep_sleep_start();
}
case 1:
{
epd_poweron();
epd_clear();
delay(10);
uint16_t v = analogRead(BATT_PIN);
float battery_voltage = ((float)v / 4095.0) * 2.0 * 3.3 * (vref / 1000.0);
String voltage = "Feszültség: " + String(battery_voltage) + "V";
Serial.println(voltage);
int cursor_x = 60;
int cursor_y = 475;
writeln((GFXfont *)&FiraSans, (char *)voltage.c_str(), &cursor_x, &cursor_y, NULL);
cursor_x = 180;
cursor_y = 290;
writeln((GFXfont *)&OpenSansExtraBold72, (texts[1]), &cursor_x, &cursor_y, NULL);
reboot_counter++;
epd_poweroff_all();
esp_sleep_enable_timer_wakeup(egy_nap * 7);
esp_deep_sleep_start();
}
case 2:
{
epd_poweron();
epd_clear();
delay(10);
uint16_t v = analogRead(BATT_PIN);
float battery_voltage = ((float)v / 4095.0) * 2.0 * 3.3 * (vref / 1000.0);
String voltage = "Feszültség: " + String(battery_voltage) + "V";
Serial.println(voltage);
int cursor_x = 60;
int cursor_y = 475;
writeln((GFXfont *)&FiraSans, (char *)voltage.c_str(), &cursor_x, &cursor_y, NULL);
cursor_x = 180;
cursor_y = 290;
writeln((GFXfont *)&OpenSansExtraBold72, (texts[2]), &cursor_x, &cursor_y, NULL);
reboot_counter++;
epd_poweroff_all();
esp_sleep_enable_timer_wakeup(egy_nap * 7);
esp_deep_sleep_start();
}
case 3:
{
epd_poweron();
epd_clear();
delay(10);
uint16_t v = analogRead(BATT_PIN);
float battery_voltage = ((float)v / 4095.0) * 2.0 * 3.3 * (vref / 1000.0);
String voltage = "Feszültség: " + String(battery_voltage) + "V";
Serial.println(voltage);
int cursor_x = 60;
int cursor_y = 475;
writeln((GFXfont *)&FiraSans, (char *)voltage.c_str(), &cursor_x, &cursor_y, NULL);
cursor_x = 180;
cursor_y = 290;
writeln((GFXfont *)&OpenSansExtraBold72, (texts[3]), &cursor_x, &cursor_y, NULL);
reboot_counter++;
epd_poweroff_all();
esp_sleep_enable_timer_wakeup(egy_nap * 7);
esp_deep_sleep_start();
}
case 4:
{
epd_poweron();
delay(10);
int cursor_x = 550;
int cursor_y = 475;
writeln((GFXfont *)&FiraSans, ("SZELEKTÍV KUKA"), &cursor_x, &cursor_y, NULL);
reboot_counter++;
epd_poweroff_all();
esp_sleep_enable_timer_wakeup(egy_nap * 6);
esp_deep_sleep_start();
}
case 5:
{
esp_restart();
}
}
} -
KoVee84
senior tag
válasz
ReFleXx
#19959
üzenetére
Elvileg korábban valahol azt olvastam, hogy nagyon jó a fogyasztása, sleep modeban 170 mikroamper, de ez szinte biztos, hogy nem a deep sleepre vonatkozik.
Viszont a deepsleep miatt dobhatom ki a korábbi kódom, mert a millis() nullázódik. Van esetleg valami reboot számláló, mert akkor egyszerűen azt tenném a casekbe?
-
KoVee84
senior tag
Nem raktam deep sleepet...
órakezelésben tudtok segíteni?
Íme a kód:#ifndef BOARD_HAS_PSRAM
#error "Please enable PSRAM !!!"
#endif
#include <Arduino.h>
#include "epd_driver.h"
#include "font/firasans.h"
#include "font/opensans72eb.h"
#include "esp_adc_cal.h"
#include "pins.h"
#include "time.h"
int vref = 1100;
const char* texts[] = {"Kovács","Könözsi","Csepura","Németh"};
const unsigned long het1 = 604800000UL;
const unsigned long het2 = 1209600000UL;
const unsigned long het3 = 1814400000UL;
const unsigned long het4 = 2419200000UL;
const unsigned long szelektiv = 2332800000UL; // utolsó nap
//teszt
//const uint32_t het1 = 20000;
//const uint32_t het2 = 40000;
//const uint32_t het3 = 60000;
//const uint32_t het4 = 80000;
//const uint32_t szelektiv = 70000;
void setup()
{
Serial.begin(115200);
delay(10);
// Correct the ADC reference voltage
esp_adc_cal_characteristics_t adc_chars;
epd_init();
epd_poweron();
epd_clear();
delay(10);
// első hét
//feszültség
uint16_t v = analogRead(BATT_PIN);
float battery_voltage = ((float)v / 4095.0) * 2.0 * 3.3 * (vref / 1000.0);
String voltage = "Feszültség: " + String(battery_voltage) + "V";
Serial.println(voltage);
int cursor_x = 60;
int cursor_y = 475;
writeln((GFXfont *)&FiraSans, (char *)voltage.c_str(), &cursor_x, &cursor_y, NULL);
//név
cursor_x = 180;
cursor_y = 290;
writeln((GFXfont *)&OpenSansExtraBold72, (texts[0]), &cursor_x, &cursor_y, NULL);
epd_poweroff_all();
}
void loop()
{
unsigned long currentMillis = millis();
switch (currentMillis)
{
case het1:
{
epd_poweron();
epd_clear();
delay(10);
uint16_t v = analogRead(BATT_PIN);
float battery_voltage = ((float)v / 4095.0) * 2.0 * 3.3 * (vref / 1000.0);
String voltage = "Feszültség: " + String(battery_voltage) + "V";
Serial.println(voltage);
int cursor_x = 60;
int cursor_y = 475;
writeln((GFXfont *)&FiraSans, (char *)voltage.c_str(), &cursor_x, &cursor_y, NULL);
cursor_x = 180;
cursor_y = 290;
writeln((GFXfont *)&OpenSansExtraBold72, (texts[1]), &cursor_x, &cursor_y, NULL);
epd_poweroff_all();
break;
}
case het2:
{
epd_poweron();
epd_clear();
delay(10);
uint16_t v = analogRead(BATT_PIN);
float battery_voltage = ((float)v / 4095.0) * 2.0 * 3.3 * (vref / 1000.0);
String voltage = "Feszültség: " + String(battery_voltage) + "V";
Serial.println(voltage);
int cursor_x = 60;
int cursor_y = 475;
writeln((GFXfont *)&FiraSans, (char *)voltage.c_str(), &cursor_x, &cursor_y, NULL);
cursor_x = 180;
cursor_y = 290;
writeln((GFXfont *)&OpenSansExtraBold72, (texts[2]), &cursor_x, &cursor_y, NULL);
epd_poweroff_all();
}
case het3:
{
epd_poweron();
epd_clear();
delay(10);
uint16_t v = analogRead(BATT_PIN);
float battery_voltage = ((float)v / 4095.0) * 2.0 * 3.3 * (vref / 1000.0);
String voltage = "Feszültség: " + String(battery_voltage) + "V";
Serial.println(voltage);
int cursor_x = 60;
int cursor_y = 475;
writeln((GFXfont *)&FiraSans, (char *)voltage.c_str(), &cursor_x, &cursor_y, NULL);
cursor_x = 180;
cursor_y = 290;
writeln((GFXfont *)&OpenSansExtraBold72, (texts[3]), &cursor_x, &cursor_y, NULL);
break;
}
case szelektiv:
{
epd_poweron();
delay(10);
int cursor_x = 550;
int cursor_y = 475;
writeln((GFXfont *)&FiraSans, ("SZELEKTÍV KUKA"), &cursor_x, &cursor_y, NULL);
epd_poweroff_all();
break;
}
case het4:
{
esp_restart();
}
}
} -
KoVee84
senior tag
Elvileg kész van, csak 5 nap alatt lezabálja a 18650-es aksit
4 családos társasházban lakunk, ahol minden héten másik család a "hetes" (kuka kirakás, lépcsőház felmosás, stb).
Csináltattam képkeretet, belekerül a Lilygo 18650-es akkuval, minden héten másik család neve jelenik meg, kiírja az akkufeszt, meg hogy mikor kell kirakni a szelektívet.A lilygo honalpján ezt írja azt írja, hogy Support PCF8563 RTC, ebből én valamiért nem arra gondoltam, hogy tudja az időkezelést.
Ha gondolod, akkor este szívesen átküldöm a kódot, de nyilván senkitől nem várom/várhatom el, hogy megcsinálja helyettem
-
KoVee84
senior tag
Leprogramoztam a Lilygo E-Papert, de a millis()-t vagy delay()-t használva a fogyasztása brutális, így arra gondoltam, hogy veszek hozzá egy RTC modult.
A bekötést el tudná nekem valaki magyarázni lsz?
[Lilygo T5 EDP 4.7 hátlap]
[PCF8563]A terv az, hogy void setup-ban wifin NTP szerverről lekérem az időt, onnan meg az RTC modullal már tudok időzíteni.
-
#19758
KoVee84
senior tag
its_grandpa
#19754
KoVee84
senior tag
válasz
its_grandpa
#19754
üzenetére
https://github.com/Xinyuan-LilyGO/LilyGo-EPD47 ő lenne a lib, és a demo exampleből indultam ki.
A feladat végtelenül egyszerű (lenne, ha értenék hozzá). 18650-es akkuval üzemelne a kijelző, hetente más-más max 8 karakter hosszúságú szöveg jelenne meg a kijelzőn, 4 hetente újrakezdődik. + ha már az exampleben pont ott volt, minden szövegváltásnál kiírja az aktuális akkufeszt.
A kód működik, bár rtc modul nélkül csak úgy tudtam önerőből megoldani a heti egyszeri szövegváltást, hogy delay(604800000);

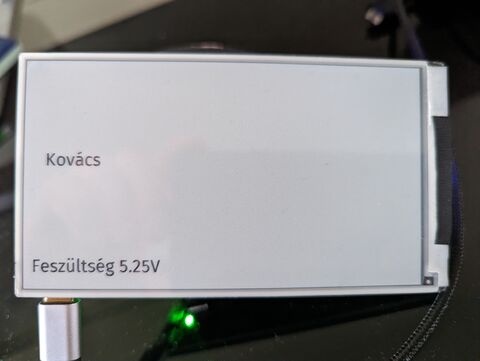

A problémám viszont, hogy megjelenítendő szöveg karaktereinek méretét nem tudom megnövelni... Azt honnan tudom egyébként, hogy az aktuális lib milyen fontokat kezel?
köszönöm előre is ha tudsz/tudtok valami okosságot erre!
-
KoVee84
senior tag
Sziasztok!
Segítsetek lsz, mert felrobbanok
Adott egy Lilygo T5 E-ink 4.7 kijelző és az istennek nem jövök rá, hogy hogyan tudok nagyobb betűméretet megjeleníteni. Example fájlból indultam ki, tehát mondjuk azt, hogy a programozói tudásom végesEz nem működik:
uint8_t frame = 2;
writeln((GFXfont *)&FiraSans, (texts[i]), &cursor_x, &cursor_y, &frame);illetve még ezzel próbálkoztam, de miután hozzáadtam a libraryt includenál hibát dob:
U8g2_for_Adafruit_GFX -
KoVee84
senior tag
Megjött a LILYGO T5-öm, de már az elején elakadtam
[Ez] alapján haladok, de megmondom őszintén ezt nem tudom értelmezni:Update to PlatformIO, if you use Arduino, you need to do theseIf you use Dowload ZIP to download and compile with Arduino IDE, please change src / main.cpp to a folder with the same name as your directory, otherwise you won't find the header files, such as using the downloaded folder named
TTGO-EPaper-Series-master, then you need to change the name of main.cpp in src to TTGO-EPaper-Series.ino, and change the src directory to TTGO-EPaper-Series, and change the lib Move or copy the folders in the directory to your Arduino library directory.The default Arduino directory isC:\Users\your username\Documents\Arduino\libraries, and then put the data directory intoTTGO-EPaper-Series.inoin the same directory for uploading resourcesValaki tudna segíteni, hogy mit másoljak hova, mit nevezzek át mire?
-
KoVee84
senior tag
Sziasztok!
Segítsetek nekem lsz, mert első projektemre készülök és nulláról indulok.
Szeretnék egy e-ink kijelzős képkeretet készíteni, ami hetente más-más szöveget jelenít meg (hasonlót, mint ezen a videón, de nekem elég a fekete fehér).Aztán közben találtam egy ilyet: Lilygo T5
Jól gondolom, hogy ez egy minden az egyben eszköz, tehát áramot adok neki vagy 18650-es akku bele és működni fog?Kösz előre is
