bimbula53
tag
válasz
csasz11
#1122
üzenetére
Köszi a képet. A kíváncsiságomat kellő képen kielégítette.

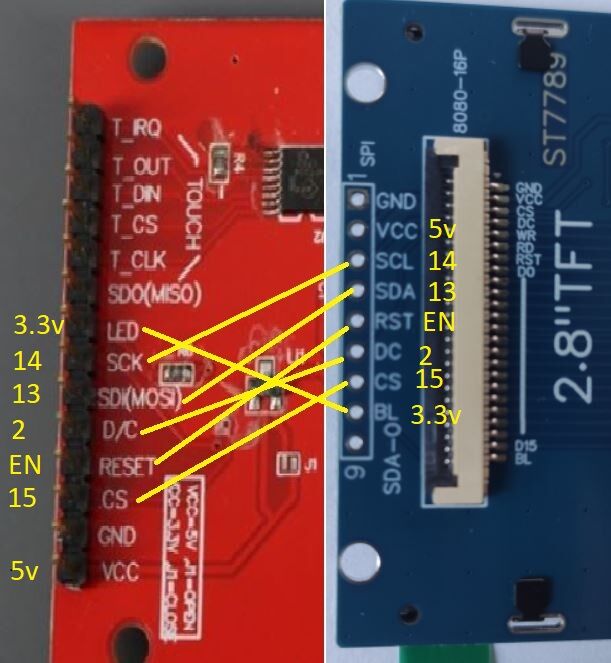

Sokat tudó kijelző. Soros és párhuzamos csatlakozást is preferál.
Örömmel olvastam, hogy közben sikerült képet varázsolni a kijelzőre.
Csak érdekesség kedvéért az SDA-0 használata a párhuzamos csatlakozáshoz kell.
A soroshoz(SPI) üresen kell hagyni, ahogy JohnnyX írta képpel illusztrálva. -
bimbula53
tag
válasz
csasz11
#1117
üzenetére

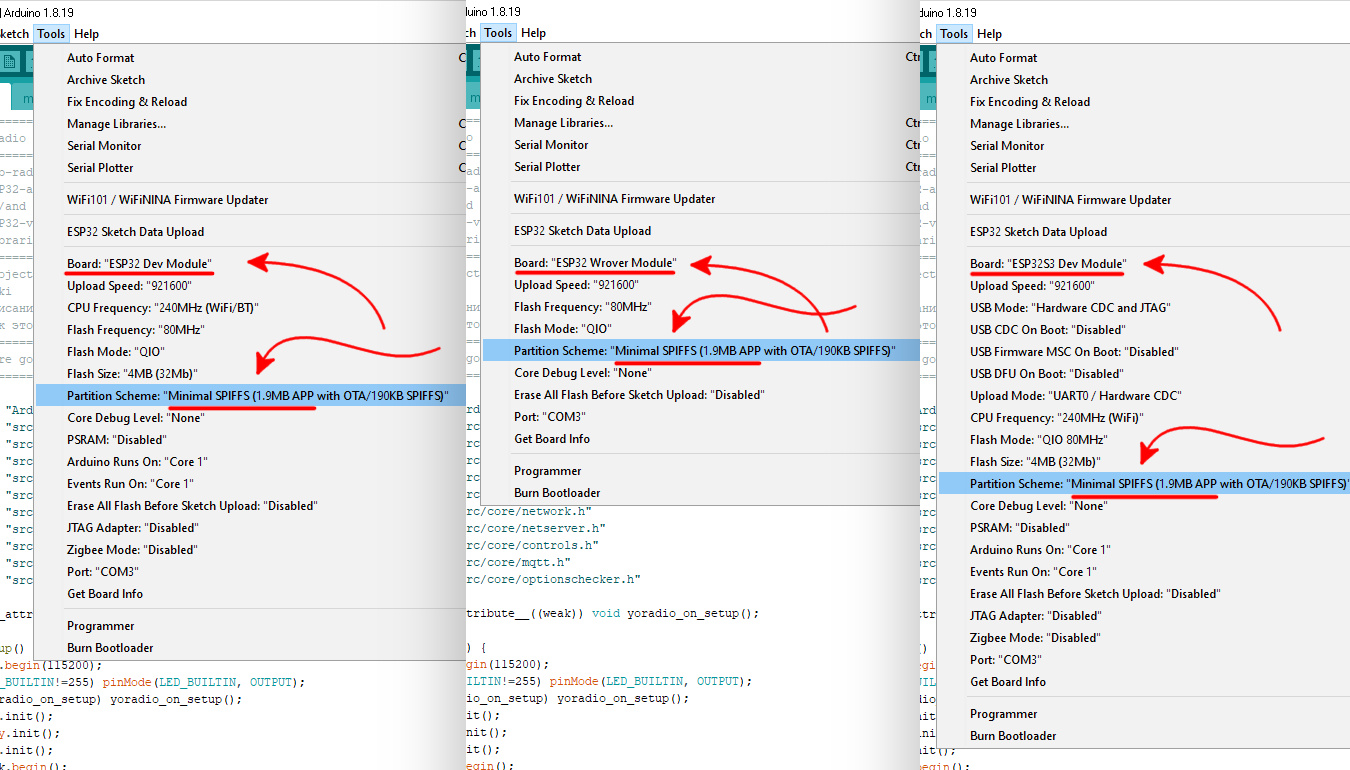

Arduino 1.8.19 verzió
Alaplap kezelő - esp32 - a 3.0.7 verzió simán fordítja a 0.9.434 -s verziót.
A megfelelő oszlop állítsd be! (a NodeMCU-32S wroom 1ső oszlop, ha wroover akkor a 2. oszlop, ha pedig S3-s akkor a 3. oszlop)
A myoptions fájlban először csak a kijelző csatlakozása szerepeljen
(#define L10N_LANGUAGE RU
#define DSP_MODEL DSP_ST7789
#define BRIGHTNESS_PIN 15 )
Ha minden igaz hiba nélkül lefordította a programot, majd töltsd fel. Majd az arduino soros monitorán figyeld meg újra indítás után mit ír ki. ( a kijelzőt egyenlőre nem kell csatlakoztatni)
Légyszíves a kijelző hátoldaláról készíts jól olvasható képet! (nem sikerült jól olvasható képet találnom) -
bimbula53
tag
válasz
csasz11
#1114
üzenetére
Szia!
Valahol elkavarodtam kérlek segíts. Milyen kijelződ és esp32 -sed van amit használni akarsz.
A #1098, és a #1108-s hsz -k összezavartak.
A BL -t a myoptionsban a 15 pinre konfiguráltad, ez szoftveresen szabályoz. Induláskor 3.3V -ot ad ki. Egyébként 3.3V-ra kell kötni ellenállás nélkül. (persze 5V-ról kell az ellenállás ahogy Travolta76 írta.)
A program feltöltéséről olvasd el az alábbi linket: https://github.com/e2002/yoradio
nagyon jól le van írva.
Természetesen ha ezek után is vannak kérdéseid segítünk!
Ha CYD sárga kijelzőt használsz tegyél fel képet az alkatrész oldalról. -
#1113
Travolta76
csendes tag
csasz11
#1112
Travolta76
csendes tag
válasz
csasz11
#1112
üzenetére
5V-ra direktbe nem kötném a háttér világítást. Én 1k ellenállással használom. Bőven tökéletes a fényerő.
Az, hogy fehéren világít, még nem jelenti azt, hogy megy a kijelző, csak a háttér.
De az már biztos, hogy a szoftver nem ment fel rendesen. Kíváncsiságból tölts fel a modulra valami mást, hogy lássuk működőképes-e.
Arduino -ban az alaplapi esp32 2.0.9 ezt telepítsd fel ezzel megy jól ez a típusok.
