Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
-
#88621
tordaitibi
veterán
Atos23
#88615
válasz
Atos23
#88615
üzenetére

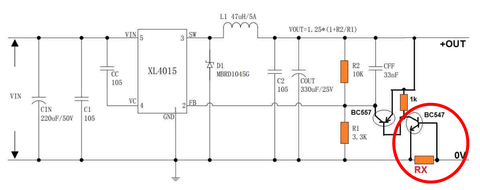

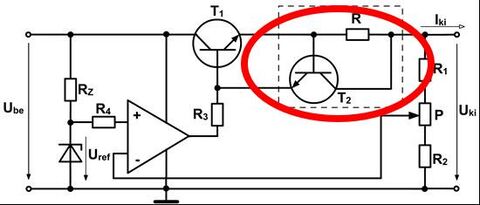

Negatívba teszel egy 3 ohmos ellenállást, azon 0,6V esik 200mA hatására.
Ezzel nyitsz egy bármilyen ksiteljesítményű NPN sziliium tranzisztort, a kapott jelet esetleg R-C taggal simítod az induláskori túllövést megkozmetikázva.
A kapott negatív azaz test szintű jelet nem tudom hogyan illeszted az Arduhoz, ahhoz tök vagyok.
Inkább picit nagyobb legyen az ellenállás hogy 180-190mA-nél biztosan megszólaljon a védelem.
Teheted a + ágba is.
-
válasz
Atos23
#88615
üzenetére
Milyen tápfeszültségről megy ez az egész? Az L293D nem igazán használható 12V alatt, nagyon nagy rajta a veszteség (1,5V), az ilyen kis áramú motorokhoz inkább A4988 vagy TB6612FNG való.
Tegyél egy sönt ellenállást a motorral sorba és egy opamp-pal felerősítve az ellenálláson eső feszültséget, az egyik analóg bemeneten tudod figyelni. -
válasz
Atos23
#14046
üzenetére
Tulajdon képen úgy jött az ötlet,hogy bátyámmal csináltattam csöves erősítőhöz dobozt(még tavasszal megkértem) majd augusztus közepén csinált 2db-ot persze én is piszkáltam,hogy mikor lesz már kész és utána meg Ő piszkált engem,hogy mikor építek már bele valamit.Nos így jött az ötlet no meg tetszett ez a végfok a kiképzése is mind azok mellett,hogy minőségbe is nagyon bejön.Meg volt 2db egyforma 28V~ kis toroid trafóm és azokat is el bírtam használni...
Van egy csomó csövem de most nem tervezek csövest építeni... -
PHM
addikt
Attól tartok, még mindig nem érted, amit írtam.
Ez önmagában nem lenne baj, csak sajnos másokat is félrevezethetsz vele.
Egy +/- 20V (ez egytelepes táplálásnál 40V) tápfeszültségű végfokhoz
ajánlottam 35, majd később 28V-os tápot.
Magyarázd már el nekem légy oly szíves, hogy ez esetben hol és mikor
léptem át az adatlapon megadott határértékeket.
Ezen kívül az elektronikában nincsenek abszolút értékek.
Van, ahol a határadatoktól lefelé kell eltérni, és van, ahol kismértékben és
rövid ideig akár meg is lehet azokat haladni.
Gondolj csak az egyenirányító diódákra, amelyek rövid ideig akár az
eredeti áramuk 20-50-szeresét is képesek meghibásodás nélkül elviselni.
Vagy ott vannak a processzorok, amiket egyesek tuningolnak ugye...
Magyarázzam még?
Az pedig, hogy a saját célra készített erősítődet mekkora fesszel küldöd meg,
a te dolgod.
De ha lehet, ne tanácsolj a TDA2003-hoz 5V-os tápfeszültséget, mert nem biztos, hogy működni fog róla. -
KeNTaGoN
tag
ertem, koszi.
ventillator fesz szabalyzot epitek, 4 vagy 6 ventihez.
a ventik fordulatat kellene szabalyozni, ill ki-be kapcsolgatni oket kulon, kulon. 78S05-el kombinalva lesz a dolog, hogy jobban birja a terhelest.
a kapcsis poti kapcsoloja/potija nagyjabol hany ampert bir ki?
max 1A-t kene kapcsolgatni.
a linkelt kapcsolos poti, huzal poti? -
PH-User
addikt
Ezek még csak ilyen kis próbálkozások, annyira még nem vagyok otthon az elektronikában.
Videókban milyen tápegységek szoktak lenni?
Nekünk egy LG van, fejhibás, hátha abban van valami értelmes tápegység.Van még itthon 2db Canon nyomtató tápegység, ezeket mire tudnál felhasználni?
-
PHM
addikt
Nem olvastál vissza elég alaposan.
A TDA 2040 max tápfesze +/- 20V.
Ez nem azt jelenti, hogy 20,01 V-nál durran az IC, hanem azt,
hogy eddig a feszültségig garantálja a gyártó a megfelelő működést.
A TDA 2040 simán működőképes maradhat +/- 22V-on,
de ha kell, lazán tönkre tudom tenni +/- 6V tápfesszel is.Az IC egytelepes táplálással kapott volna kb 35V-ot,
amit egy későbbi javaslatomban módosítottam kb 28V-ra.
Ezek a terheletlen feszültségek, tehát vehetjük maximumnak őket.
A táp pedig egy középleágazású trafó, 2db diódával egyenirányítva. -
