Arduino hardverrel és szoftverrel foglakozó téma. Minden mikrovezérlő ami arduinoval programozható, és minden arduino program, board, és hardverrel kapcsolatos kérdések helye.
Új hozzászólás Aktív témák
-
csubuka
addikt
Sziasztok!
Teljesen új vagyok az Arduino terepen, de egy olyan igényem támadt, hogy egy "okos" villanyórának a pulse out jelét szeretném feldolgozni egy fotodiódát odahelyezve a LED elé és a fogyasztást naplózni. Később egy térfogatárammérő kábeles pulse-outja is érdekes lehetne. Ehhez jó lehet az Arduino nem? Mármint ha a naplózást mondjuk egy hozzákötött RPi (vagy hasonló) végzi... *Közvetlenül az RPi-nél olyasmit olvastam, hogy ilyen olyan latency miatt nem biztos, hogy jó ötlet, erről fogalmam sincs Netán valahogy Google Docs-ra lehetne küldeni a kimenetet, ott is naplózódhat felőlem
A klón Arduino-t már megrendeltem, esetleg nincs ilyen kezdő lista, hogy hol lehet az Ali-n jó áron nem legalja kiegészítőket (kijelző, ethernet shield akár) venni? Vagy mi a kötelező? *Forrasztóón, páka, multiméter (ez épp úton van) van.
-
csubuka
addikt
Köszönöm szépen!
Értem, ámde akár egy Arduino ethernet shield (2 USD aliról) és mehet kábelesen a netre nem?
A mérő ez volna. Van rajta egy villogó LED is, 800 villanás/1kWh változás a mért teljesen átfolyó energiamennyiségben.
SO+ és SO- kimenetei vannak kábelesen az órának. Ez ugyanazzal a pulzusszámal működik.
(#6216) dew28 : Köszönöm a hozzászólásod! Igen úgy van, ahogy mondod. De akkor a közvetlenül RPi-be kötése a villanyóra pulzuskimenetének nem adja tényleg?
[ Szerkesztve ]
-
csubuka
addikt
válasz Janos250 #6219 üzenetére
Köszönöm szépen válaszod és hogy rászántad az időt, hogy ilyen alapos, kiterjedt listát készíts!
Van választék Elég meredeken olcsó árak vannak azért...
Összességében akkor az Arduino-t csak a híre viszi és annyira nem egy jó termék?
(#6218) aryes: Köszönöm szépen, akkor beszerzek egy olyat is
-
csubuka
addikt
válasz Gergosz2 #6222 üzenetére
Igen, kicsit el vagyok tájolva a fogalmakkal egyelőre... de a kék nyákosra gondoltam igen.
(#6221) aryes: Valóban kicsit zagyva volt a kérdésem De a lényeg, hogy anyagilag meg egyszerűság tekintetében is az Uno boardnál jobbak vannak általánosságban, atlagfelhasználóknak is eszerint. Csak a többi board nem igazán híres, szóval, így nekem az eredeti Arduino board ugrott be elsőnek, mint lehetséges megoldás a naplozási problemámra.
-
csubuka
addikt
Még annyit szeretnék kéérdezni, hogy ha van egy RPi kópia OrangePi PC-m is, akkor ott valami linux alatt pythonnal nem tudnám feldolgozni minden egyéb nélkül az abba belekötött digitális inputot (vannak ilyen GPIO pinjei annak is) az okos villanyórából? Ez lehet, hogy nem életképes. Vagy a fő gond az, hogy így sosem lesz megbízható a rendszer, mert túl bonyolult, szóval ez csak ilyen teszt kólerkodásra lenne jó max? Vagy a verébre ágyúva kategória ez inkább?
-
csubuka
addikt
Köszönöm szépen! Ez a webkamera jó ötlet Egy streamelő sztár születhetne így. Nem egy macska mindennapjairól, hanem egy villanyóra pörgéséről
*mondjuk a szegény OrangePi PC nem áll a helyzet magaslatán szoftveresen sajna. Egyik oprendszerrel az USB portok jók, másikkal az ethernet Wifi evőket is hektikusan kezel csak.
-
csubuka
addikt
válasz Gergosz2 #6236 üzenetére
A gány nem kifejezés sajnos Konkrétan multimédia célokra is nehézkes igénybe venni, mivel egy Android mókolt rendszer a legjobb rá, de az meg nem viszi az USB-s külső wifit, hiába ügyel az ember a chipsetre. Így hát egy régebbi router ddwrtsítéséből lett bele "wifi-vevő", ami etherneten adja be neki a netet. Azért ez elég gány. De most leglább az USB-k mennek. Annyi időt az egész nem ér, sokkal gazdaságosabb egy normális RPi.
[ Szerkesztve ]
-
csubuka
addikt
Sziasztok!
Egy kis segítséget szeretnék kérni egy Arduino-val létrehozott szabályzó kérdésében.
Egy EC motoros (állandó mágneses rotor, elektromosan kommutált DC) által hajtott levegő ventit kellene szabályozni (a fordulatszámán keresztül a szállított friss levegő térfogatáramot) egy szoba CO2 koncentrációjának egy értéken való tartására. PI szabályzó szükséges gondolom.
Erre abszolút vannak gyári megoldások, annak függvényében lenne érdemes használni azokat, hogy szerintetek mennyi idő egy ilyet összepakolni egy Arduino-n vagy ESP-n? Magának a CO2 szenzornak PWM vagy UART kimenete van...
A venti fordulatszáma 0-10V-os analóg jellel vagy PWM jellel szabályozható.
Köszönöm a segítségeteket előre is :-) Hátha nem elvetendő ötlet, mert izgalmasan hangzik.
*Egy parának az biztos jelen van, hogy 10V-os PWM jelet kell kimenetnek előállítani.
[ Szerkesztve ]
-
csubuka
addikt
-A CO2 szenzor PWM kimenete 3.3V-os. A motor bemenete 10V-os PWM jelet vár.
-A CO2 kimenetének a PWM frekije tök más, mint az a PWM freki amit a motor vezérlője vár a bemeneten.Ugyanekkor szimplán a pillanatnyi CO2 értékhez hozzámappolni egy adott fordulatot (duty cycle-t itt épp, ami kapcsolatban lenne a fordulattal) amivel a venti menne lehetséges, hogy nem hozna tökéletes eredményt. Ez olyan P-szabályozás jellegű lenne szerintem, sosem tudna stabilizálódni a szabályozott érték, kilengene a CO2 és folyamatosan változna a fordulatszáma a ventinek ezzel párhuzamosan. Nem tudom, hogy az mennyire használna a rendszernek. Ez egy érzés, lehet, hogy rosszul mondom simán. Valamint az is lehet, hogy ez menne simán okosba egy ilyen nem túl túlkomplikált szellőzésnél.
A 0-10V-os analóg kimenetet nehezebb lenne előállítani, mint a 10V-os PWM kimenetet amúgy?
[ Szerkesztve ]
-
csubuka
addikt
Sajnos ebben a részében a dolgoknak nem nagyon vagyok járatos. Mármint az elektronika részében, optoizolátorok, ilyesmik...
Van piaci drága megoldás (PI-szabályzó alapokon), amit holnap össze tudnék dugni, ehhez még külső cég sem kell szerencsére. A fix, szabványos CO2 szint egy kis tárgyalóba kellene, ahol sok ember van, de nem mindig. Ha vannak, akkor viszont hamar elfogy a levegő Jelenleg simán fel van csavarva az EC venti és úgy megy egész nap. Pazarló és gáz, hogy egy EC venti ki van akasztva gyakorlatilag maxra, holott a speed controller benne van. Mondjuk sokakat ez nem zavar, csak engem. Ennek a fordulatszámát kellene normális módon függővé tenni attól, hogy mennyire lélegezték el az emberek bent a levegőt. Ez egy elterjedt megoldás amúgy.
Bejött egy kis időszak, hogy kifogyott a munka, ilyen másfél éve nem volt, megcsúszott a menedzsment Ámde alkalmam lenne kb. egy hetet belerakni ebbe, mert érdekel és még mert ezzel valami hasznosat is tehetnék, ami fejleszt engem. Egy hét után válna katasztrófává kb. a dolog anyagi oldala, mert lenyomnánk a szellőzőrendszer többi elemét gyártó cég polcról leszedős - amiben ugyan nem lenne vicc, de menne legalább felteszem - rendszerének árát az elpazarolt bérköltséggel. Ha csak megközelítjük azt az még okés, mert érdekel a téma.
(#6992) gyapo11: Köszönöm szépen! Sajnos gépészeti irányultsággal ebből nem nagyon jött le sok minden. Ámde igyekszem utána olvasgatni ezeknek akkor.
Vannak olyan ESC-k, amik az ilyen drónok rotorjait hajtó motorokat szabályozzák. Azokat simán lehet valahogyan csak bedugni az Arduino-félékbe és mennek szépen, változtatják a fordulatszámot. Ezek az EC ventik is hasonlóak, illetve teljesen azonos koncepció mellett mennek szerintem. Csak azért gondoltam, hogy valahogy megoldható a PWM-jel kiküldése a motor vezérlőhöz.
[ Szerkesztve ]
-
csubuka
addikt
válasz Gergosz2 #6994 üzenetére
Köszönöm a választ Neked is!
A CO2 szenzor 0-2000ppm között méri a szén-dioxid koncentrációt a levegőben. Ennek függvényében kiad magából PWM jelet, valamint UART kommunikációt is képes folytatni, hogy elárulja az éppen mért értéket.
Nem nagyon vannak alkatrészeim, sem tudásom arra, hogy erősítőt hozzak létre sajnos. Inkább az Arduino-programozós irányba mennék el, ott csak a tudás hiányzik . Akár ESP-n is ha meg lehet oldani, akkor jöhet Van az is.
A problémáim ott lennének, hogy hogyan lehet a kimenet PWM frekijét babrálni pl. Illetve feldolgozni a bejövő PWM jelet, aminek xy frekije van. Valamennyi külső kapcsolást akkor mindenképpen építeni kell majd eszerint...
(#6996) Vladi: A helyzet pikantériáját mi sem jelzi jobban, minthogy olyat nem szabad tenni. A nyitott ablak egyrészt ugye üzleti titok kiszivárgását eredményezheti Komolyan. Sajnos. Valamint valami jogszabályi baromság is van, hogy miért nem lehet azon az oldalon nyitható ablak, ami már csak hab a tortán.
[ Szerkesztve ]
-
csubuka
addikt
válasz gyapo11 #7001 üzenetére
Köszönöm szépen válaszod!
A bemenő PWM jelszint okés, 3.3V-os. Azzal nincs gond. A frekije kérdéses.
A kimenet PWM feszültségszintjének növeléséhez viszont akkor utána kell néznem, hogy mi kell.
(#6998) aryes: Valóban ez így a ki-be kapcsolást megoldaná kellemesen, de azért azzal is lehet spórolni, hogyha mindig a kellő intenzitással kapcsol be a rendszer és nem maxira pörgetve. Maxin kicsit túl nagy sebeséggel jön a friss levegő amúgy, szóval az nem teljesen kellemes.
Főleg ha csak pár ember kerül be, akkor kicsit túltolná a maxi fordulattal a dolgokat a szellőzés. De az totálisan igaz, hogy így mondjuk éjszakára leállhatna a rendszer szépen, szóval a vezérlésben nem árt ennek is szerepet adni. Mondjuk ugyanakkor ha nincs bent ember, akkor szépen beállítja a megfelelő CO2 szintet és mivel nem lesz mi eltolja ezért magától lekapcsol.
(#7000) Gergosz2: Természetesen, három szenzor opció van.
1) Az első CO2, ami képes 0-4V analóg jelet is szolgáltatni (UAET és PWM mellett). Arduino-val ez lehet, hogy okésabb. A PWM jel feldolgozása akár nehezebb is lehet, mint ezé. De az ESP csak 0-1V között tud analóg-digitális konverziót aszsem, szóval az nem adja, komplikáltabbá tenné a dolgot feleslegesen.
2) CO2, ami UART vagy PWM jelet tud kiadni. A PWM frekije számíthat a dolog egyszerű vagy bonyolult megítélésében. Ugyanakkor lehet az UART lenne a legkorrektebb megoldás.
3) Mindenféle gáz érzékelő (VOC), I2C kapcsolattal. Bár ilyen szűk helyen sok embernél a CO2 lenne a leginkább releváns "szennyező". Ennyi erővel akár páratartalomra is rá lehetne menni, csak érdemesebb a legrelevánsabbra vagy a legolcsóbbra, de azért nem olyan egetverő összegek ezek
[ Szerkesztve ]
-
csubuka
addikt
válasz csubuka #7002 üzenetére
Az elején tesztüzemben amúgy egy sima DS18B20 hőmérséklet szenzor alapján akarom változtatni a fordulatot, azt könnyen tudom ellenőrizni a való életben akár kézbe vétellel.
Ámde amin agyaltam, hogy ez a 0-10V PWM vagy analóg kimenet szabályzásra elég gyakori. Ventik meg LED akármiknek is ilyen kell. Nincsen erre egy már kész panel, ami rámegy az Arduino 5V PWM kimenetére vagy az ESP3.3V-os PWM kimenetére és az alapján előállítja a kimenő jelet a kívánt 0-10V sávban?
*Nem abszolút célom elmerülni az elektronika részében, bár kétségkívül érdekes ez és hasznos. De limitál az idő és a fontos a működő rendszer és a sikerélmény lenne
[ Szerkesztve ]
-
csubuka
addikt
válasz gyapo11 #7004 üzenetére
Köszönöm szépen!
Keresgéltem egy jót. Nem nagyon van ilyen készen. Az ipar nemigen megy házibarkács felé, mindenki bevált nagy márkák, lepapírozott termékeit nyomja (telhjesen érthetően, az én mókolásomnak nem lesz semmilyen certifikátja, may leég az iroda ), szóval nem olyan népszerű ez a 0-10V-os kimenet a barkács szegmensben
A szerencsém az, hogy így, hogy jó a 10V PWM is (1-10 kHz között kell legyen a frekije ahogy láttam, nem 25 kHz körül, amit a PC ventik kérnek... 1mA áram fog ott folyni amúgy), legalább nem kell R-C szűréssel, akármivel analóg jellé okosítani a kimenetet. Szóval azt barkácsolnom kell. Az ellenállások megvannak, van szép gyűjteményem, de tranyót vennem kell majd akkor.
A PWM bementet akkor elfelejtem, meg lehet anélkül is úszni.

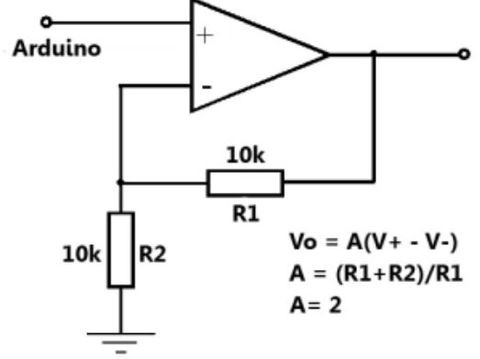

Ez korrekt lenne a kimenetre, valami "op-amp" lenne benne?
[ Szerkesztve ]
-
csubuka
addikt
válasz gyapo11 #7009 üzenetére
Értem köszönöm!

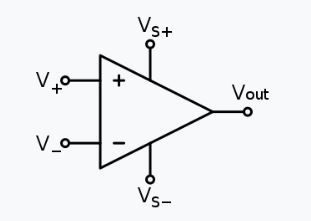

Tehát akkor végeredményben a képen mutatott op amp IC nem teljesen jól van rajzolva mert a táp nem volt mutatva rajta. Helyesen így lenne:
De elvileg akkor jól megválasztott IC-vel, ha a 12V-ot kötöm rá a VIN-ről a táp bemenetére az IC-nek akkor jó leszek elvileg....?
-
csubuka
addikt
válasz fpeter84 #7011 üzenetére
Köszönöm szépen a részletes válaszod!
Remekül hangzik, utánanézek akkor a megkívánt alkatrészeknek.
Ugyanakkor sajnos ma mélyebben beleásódva kideürlt, hogy tévhitben éltem és az EC DC motoros venti helyett valami hagyományos AC motoros venti van (valaki erősen spórolt), szóval az ötletem részben át kell, hogy alakuljon.
Van hozzá egy potméteres fali fordulatszám szabályzó. Vagy abban kell az analóg potméter helyére bekötni egy digitálisat vagy kikötni az analóg potmétert és egy az Arduino-ból kiadott PWM-jelből csinált analóg feszültséget kell betáplálni a poti helyére vagy ilyesmi. Bekavarodtam Teljesen ujjáépíteni kár volna tán az AC motor szabályzóját. Csak a kézi csavargatás helyett az Arduino "csavargatná" a digi potit.
-
csubuka
addikt
Sziasztok!
Esetleg ilyen-féle PWM-vezérelhető vagy legalábbis mikrokontrollerekkel könnyen házasítható dimmert nem tudtok olcsóbb forrásból? Láttam még rádiófrekvenciásan irányíthatót is.
Továbbra is a venti projekttel akarok valamit kezdeni Nem olyan egyszerű az. Ezek talán némi kompromisszummal jók lehetnek a venti AC motorjához is.
[ Szerkesztve ]
-
csubuka
addikt
Sziasztok!
Hogyan lehetne egy egyszerűbb "villanyórát" összehozni darabokból az Arduino-val?
-Személy szerint valamilyen clip-on CT szenzorral mérném az áramerősséget, a feszültséget nagyon nem is biztos, hogy kell mérni, teljesen rezisztív a terhelés, így talán a fáziszög sem kérdés (vagy lehet rosszul látom a helyzetet simán...).
-Van ACS712 áramerősség mérő szernzor is, amit sorosan be kell építeni a körbe. Ez nagyon nem úgy néz ki, amivel el lehetne érni kellő szigetelési távolságot a kis és nagy-feszültségű részek között 230V-nál. Inkább felejtős.
Egy elektromos fűtőtestnek kellene a fogyasztását mérni. Ilyesmit csináltatok már?
[ Szerkesztve ]
-
csubuka
addikt
Köszönöm!
Akkor valahogy a PCB-t ki kell vágni a chip alatt, mert bár maga a chip bírja, attól még a gondatlan PCB design nem biztos, hogy kellően van elvégezve.
Az nem volt gond a motorjaidnál, hogy a látszólagos teljesítményt mérted, míg a számlázás a hatásossal van? A motor induktív terhelés mivolta miatt... Vagy komplikáltad valahogyan a fázisszüg figyelésével is?
-
csubuka
addikt
Sziasztok!
TLS2561 "lux-szenor"-t lehet valahogy led felvillanás számításra bevetni? A normális digital out-os egyszerű szenzor nem működött sajnos. Villanyórán van a led.
-
csubuka
addikt
válasz Gergosz2 #7227 üzenetére
Köszönöm a tippet!
Sajnos szerintem olyasmivel próbáltam már és nem lehetett elég érzékenyre állítani.
Ilyen modult használtam. Lehet, hogy van modul és modul között különbség azt nem tudom, de kinézetre ilyen volt egy az egyben.
A mobilteló vakuja már elég fényt szolgáltatott neki, de a kis vörös led a plexi mögött a villanyórán nem okozott semmi változást benne.
A TSL tuti kimutatná, odaszigszalagoznám vagy hasonló minőségi fényárnyékolást végeznék. Csak valami egyedi mókoló kód kell majd oda. A digital-out eszközök jóval egyszerűbbek lennének itt.
-
csubuka
addikt
válasz gyapo11 #7231 üzenetére
Köszönöm a kimerítő választ!
- Sajnos a ledhez nem tudok hozzáférni.
- A lencse szuper ötlet :-)
- Fémhazas fototranzisztornak pl. a 3du5c jó lenne? Ez megfelelő hullámhossz tartományban érzékel? *Szerintem igen az adatlapokat nézve. Vagy ha más ajánlás van akkor az jöhet
-A fotodiodának sajnos ilyen kúpos, átlag LED-szerű borítása van igen. -
csubuka
addikt
Sziasztok!
Lassan eljutok a hobbi projektem ezen részére, amikor egy current transformerrel kellene megállapítani, hogy éppen folyik-e áram vagy sem egy adott körben. Tisztán rezisztív a terhelés és fix értékű (egy 2,1 kW-os elektromos fűtő) és vagy max teljesítményen megy vagy sehogy, tehát a fogyasztást is meg tudom mondani, ha egy adott pillanatban tudom, hogy folyt-e áram vagy sem nagyjából.
Pl. másodpercenként nézhetnék ment-e: igen/nem értéket, mivel a vezérlés annyit csinál, hogy a kívánt hőmérsékletet úgy éri el, hogy 1 percen belül éppen hány másodpercet kapcsolja be a fűtőt. Szóval, ha egy vizsgált másodpercben többet folyt áram, mint 0,5 másodperc, akkor az vehető úgy, hogy végig folyt. Nem kell nagy precizitás Vagy lehet nagyobb mintavételezési frekvencia is akár.
HMM fórumtárs írta, hogy foglalkozott ilyesmivel korábban, szóval elvileg hozható kellene, hogy legyen.
Lehet, hogy van erre egyszerűbb megoldás is amúgy és nem kéne szenvednem a CT-vel. Az működhetne ilyen esetben, hogy egyenirányítom a CT kimenetét egy "burden resistor" beépítése után és figyelem az egyik analóg bemeneten a feszültséget és megállapítom, hogy folyt-e áram vagy sem? *Nem kizárt, hogy ez elég meredek ökörség volna a részemről. Ámde itt tényleg, csak azt kell eldönteni, hogy folyt-e áram az adott időszakban vagy sem.
[ Szerkesztve ]
-
csubuka
addikt
válasz Teasüti #7712 üzenetére
A ki-be kapcsolgatást egy automatika végzi, TRIAC-al, nullátmenetnél kapcsol le, hogy minimális kihatása legyen a hálózatra. Szóval azt nem nekem kell intézni. Nekem csak azt kell nézni, hogy megy-e éppen.
A mechnaikus eszközöket kihagynám inkább. De a relé az akkor kellene amúgy ha én akarnám kikapcsolni, nem monitorozni az állapotát, nem?
-
csubuka
addikt
válasz Teasüti #7714 üzenetére
Köszi! Sajnos nem nagyon találtam ilyen relé-félét.
Hmm, végülis az is lehetséges igen. Azért gondoltam erre a CT-re mert akkor nem kell belenyálni a kábelezésbe. Azt szerettem volna elkerülni.Van B megoldás amúgy. A vezérlőbox egy piros LED-et felvilant, ha éppen rákapcsolja az áramot a fűtőeszközre. Akár azt a LED-et is figyelhetném. Bár ugye az nem közvetlen bizonyítéka, hogy valóban folyik ott áram, hanem a vezérlőboxon belül a kapcsolás ismeretének hiányában nem tudom épp mitől függ közvetlenül a felkapcsolása. Tehát ennek a LED-nek a felkapcsolt állapotját kéne figyelni és abból lehetne a fogyasztásra következtetni.
[ Szerkesztve ]
-
csubuka
addikt
Kedves tibi-d!
Én is éppen egy riasztó (DSC márka, egy ingatlanon van épp, nem egy autón) GSM modulos kibővítésébe fognék mostanság. Lapozgattam a riasztó topikot meg itt a mikrokontrollereset, hogy egy gazdaságos megoldáshoz tudjak ötletet meríteni és úgy akadtam ezen korábbi hozzászólásodra.
.Sikerre vitted ezt a projektet végül vagy túl sok buktató volt?
Hamar megoldható, ha csak a GSM modult kell elkészíteni, a riasztó már adott? Nagyon alapra gondolok, hogy adott három számra küldjön egy SMS-t, ha a sziréna beindul. Ennyi. A gyáriak relatíve drágák és túl sokat tudnak, ahhoz képest ami nekem kell.
-Szerinted ez mennyire kivitelezhető? Illetve tapasztalatod alapján hogyan kötnéd a riasztóhoz?
Van a riasztónak olyan kimenete, ami közvetlenül beköthető lehet egy Arduino vagy ESP digital inputjára? Azonos föld esetén gondolnám, hogy riasztási esetben akár egy digital HIGH történet lehetne. Persze lehet nem ilyen egyszerű ez sajnos. De pl. akár figyelhetném a sziréna feszültségét, ha az egyszerűbb.Tényleg egy viszonylag alap dologra gondolok, amit hamar össze lehet rakni.
Köszönöm előre is
-
csubuka
addikt
válasz fpeter84 #9689 üzenetére
Köszönöm szépen az elemzést! Mélyebben beleásom magam majd a rendszer működésébe, hogy mi is a valós tényállás. De ez alapján legalább tudok majd keresni, hogy hogyan kéne mégis.
(#9695) Janos250: Köszönöm szépen Neked is! Eddig ott vagyok, hogy megállapítottam a típust. A vezérlő egy DSC PC1616H. Azt kéne, hogy ha eldönti, hogy riaszt, akkor SMS-t küldeni. De mondjuk, ha a beltérinek meghal az akksija (és áramszünet van), akkor is riasztás van amúgy, ami miatt meg begerjednek a szomszédok, ha pl nyaral az ember. És ilyenkor is jó lenne erről tudni, hogy egy segítő embert beszervezhessünk ennek elhárítására. Így lehetséges a legjobb lenne a sziréna megszólalására triggereltetni az SMS-küldést.
Belenéztem ugyan a dokumentációjába egyelőre a vezérlőnek, de elég hosszú Egyelőre erre nem biztos, hogy lesz időm, hogy átrágódjak rajta és kiderítsem hogy a legcélszerűbb sima "digital input"-ra valamilyen módon bevinni azt, amikor megszólal a sziréna.
*Kicsit okosodnom kell még, hogy a vezérlő panelon mi történik azért, mert ahogy fpeter84 írta a 12V-os szirénához több hardveres építés kell, hogy az Arduino/(ESP vagy akármi más) oda kapcsolódhasson.
[ Szerkesztve ]
-
csubuka
addikt
Köszönöm szépen a választ!
A gyári GSM modulod az jó áron volt?
Arra gondoltam, hogy lehetséges-e, hogy a sziréna körbe sorosan egy ACS712 hall-elvű árammérőt beépítek és akkor meg is van az Arduino beépítése. Ha folyik áram a 12V-os sziréna körben akkor küldheti az SMS-t vagy valami online voip megoldással, már ha olyat lehet.
[ Szerkesztve ]
-
csubuka
addikt
Köszönöm szépen a további magyarázatot!
Értem, szóval azért nem sokkal drágábbak a legolcsóbb gyári megoldások sem. Mondjuk azokba nem lenne kihívás/gányolás faktor Ami azért fontos.
Amúgy egy régi telefont nem lehet GSM modulnak használni? Vagy az már tényleg giga-gány?
(#9718) fpeter84: köszönöm Neked is a választ! Igen, lehet, hogy elegek az Arduino boardok, én még mondjuk anno ilyen 30-40 ezres árat kaptam a GSM modulra, azóta azért ezek eszerint korrektebbek lettek.
A fő gond az, hogy most épp nem érhető el wifi, ezért lenne jobb a GSM-es. Hosszabb távon persze jó lehet a wifis megoldás. De ha internetes is, valamilyen SIP klienssel kell "valódi" SMS-t küldjön, mert nem minden családtag tartja bekapcsolva a mobilnetet. (Akksi leszívás meg hasonló meggyőződésből).
Én nem akarok vezérelni semmit távolról. Itt tényleg csak annyi a feladat, hogyha riasztás van, akkor küldjön SMS-t. A szirénát nem olyan egyszerű elnémítani távolról, akkor bele kéne gányolni a PCB-jébe, mert ha nem kap áramot, akkor vonyít akksiról, szóval akkor még a szirénaházban is mókolni kéne, ha távolról le akarnám kapcsolni. Vagy mélyebben belenyúlni a risztóba, meg hogy hogy kezelne egy ilyen "kapcsolj ki" bemenetet. Ez egyelőre még nincs terítéken azért szrencsére. Csak az SMS kiküldése vagy GSM-en vagy valamilyen netes SIP klienssel.
Valószínűleg OpenWRT kompatibilis a router, csak én nem vagyok az egyelőre kész arra, hogy belemókoljak. Ha jól emlékszem akkor ilyen-olyan beépülő csomagokat összevadászva az ember magának fordítja le majd a routerre immár felrakható fájlt nem? Szóval az nem egy sétagalopp, főleg, hogy tárhelybővítés kéne a mostanira USB-n keresztül egyéb package-el. Szóval azt majd csak egy komolyabb belső tárhelyes routerre a jöbőben max szerintem.
(#9722) fecske13: Köszönöm szépen! Hmm, ezt jó tudni, nem én intéztem azt, nem nagyon vagyok tisztában a képességeivel. Ámde az gyakorlatilag egy belső relé is lehet, ami vagy megszakad vagy összezár attól függetlenül, hogy risztási állapot van-e? Mondjuk el akartam kerülni, hogy bele kelljen piszkálnom a riasztó felprogramozásába... Olyan 30 ropi volt anno kifizetve a felprogramozásért, csak, hogy ne nekem kelljen nyomkodni. Lehet egyszerűbb egy ACS712-vel nézni, hogy folyik-e áram a szirénába menő kábelben, minthogy belenyúljak és netán elrontsam a risztót... Át kell gondolni.
**Ez a legkorrektebb topik, nagyon jó ötleteket adtok, igazán köszönöm, mindig gondolatébresztő ide benézni, attól függetlenül, hogy van-e épp saját projekt ötlete az embernek!
[ Szerkesztve ]
-
csubuka
addikt
válasz Janos250 #9725 üzenetére
Köszönöm szépen a részletes választ!
"A régi Siemens telefonok jók voltak erre, én is használtam, még Microchip PIC-kel.
Manapság háromezer Ft környékén árulják a használt régieket, éppen ilyen céllal.
Viszont annyiért már egy mostani okosabb GSM modul is kapható, ami arduinóval simán megy."Ejj, ha ezt tudom. Egy pár hónapja hajítottuk ki elektronikai hulladékba az ilyen nem-színes Siemensek utolsó két példányát, ami a padláson kóborolt Kellemetlen, akkor mégsem voltak hulladékok. Az információhiány ugye.
"Ennél olcsóbban már kész, komplett GSM riasztót lehet kapni. EDM szállítással rendelve Eu-ban adják fel a postára, így nincs rajta semmi extra költség:"
Ezt jó tudni, hogy akkor immár lényegesen jobb árak vannak :-)
"Igen, de ha kibontod, látod, hogy nem éppen bonyolult."
Belenézek majd, rendben.
"Ezt a relét a szirénával párhuzamosan is bekötheted. Ha szól a sziréna, zár a relé."
Itt rosszul fogalmaztam. Arra gondoltam, hogy a risztónak alapból van-e olyan kimenete, ami esetleg egy szimpla relé és a riasztás pillanatnyi állapotától függ az állapota. De azt kapizsgálom, hogy a sonoff relével lehetne távolról elnémítani a szirénát akár. Bár annak gondolom, csak akkor lenne jelentősége, ha lennének kameráink és akár meggyőződne az ember azokkal távolról, hogy téves a riasztás.
(#9727) fpeter84:
Köszönöm szépen a választ Neked is!
"Szimpla SMS küldésre teljesen alkalmas egy régi telefon - de itt tényleg a régiekről, a nem színes kijelzős őscuccokról beszélünk."
Sajnos ez a vonat elment és kidobtuk nemrég az ilyen telefonokat. Jobb lett volna pedig nem szemetet csinálni belőlük.
"Az olyan modulok mint a SIM900, M590E, AiThinker A6/A7 stb modulok általában ennél sokkal többet tudnak"
Akkor lehet mégsem akkor gond. Bár nekem főképp itt a SIP-klienssel való SMS küldés lenne a top amit meg kell valósítani, ahhoz meg lehet egyik GSM modul sem segítség.
"Az OpenWrt kérdéshez leírhatnád hogy mid van"
Ami erre leginkább szóba jöhet, az egy MR-3220 V2. Az USB-jén keresztül lehetne akár persze mobilnettel is bővíteni, de egy funkciókban gazdag OpenWRT-hez elvileg az USB portját pendive-os tárhely bővítésre kéne használni, szóval az gond.
"Annyira elhanyagolható áram folyhat a riasztó és a szirénája között, hogy szerintem azt aligha tudod megbízhatóan érzékelni az ACS712-vel!"
Ejha, pedig jónak tűnt így elsőre. Tök büszke voltam magamban az ötletre
"1-3-5e-ért komplett modulokat lehet kapni"
Ránézek majd akkor a listázott típusokra.
[ Szerkesztve ]
-
csubuka
addikt
válasz fpeter84 #9740 üzenetére
Köszönöm szépen!
"Az említett modulok mind tudják a hanghívást, sms fogadást és küldést, a többi csak extra ezen felül a jövőre nézve!"
Szuper, egy olyat lehet, hogy beszerzek akkor.
"Nekem egy MR3220 V1 a routerem (egyelőre, bár egy Xiaomi MIR3G már be van tárazva hogy leváltsa), és nálam is extroot-al pendrive adja a tárhelybővítést. A szépséghiba, hogy a mai openwrt már túl kövér, a 4MB-ba épp csak cipőskanállal fér bele és már nincsen hely az USB támogatás utólagos telepítéséhez, de szerencsére ImageBuilder-el előre belerakva még éppen elvan minden ami kell az extroot-hoz..."
Ettől az image builder-es dologtól féltem kissé.
"De ha van net a router alatt és csak ezt a vezérlést végzi, akkor erre sincsen szükség! Minimál rendszerrel bebootol, GPIO lába van elég (IO kártya se kell), egyszerűen crontab-ba beütemezhető hogy kapcsolgassa a GPIO lábait és kész!"
Ezt a crontab-ot úgy érted, hogy a routeren futó Unix-szerű akármilyen rendszer tudná a router kimenetét kapcsolgatni? Szóval ennek a routernek van kapcsolható kimenete?
(#9742) fecske13:
Köszönöm szépen az ismételt választ!
Értem, szuper! Viszont akkor a riasztó kimenetének felprogramozása is egy kihívás lesz, végig kell nyálazni a leírását...
[ Szerkesztve ]
-
csubuka
addikt
válasz fpeter84 #9745 üzenetére
Értem, köszönöm a kiegészítést!
Hmm, nekem van felhasználóm a fizetős browsercalls-ra. Az elérhető neten. nem tudom, hogy mennyiben lehetne használni ezen megoldáshoz... Nem kell, hogy ingyenes legyen, elvégre a pár dolláros keretem havi egy riasztással (3 helyre küldött SMS-el) évekig kitart.
-
csubuka
addikt
válasz fecske13 #9747 üzenetére
Jogos, mondjuk a browsercall-t úgy is használom, így az a pénz legalább nem állna sehol. Persze az első időszakban a net nem megoldott, szóval lehet mindenképpen GSM megoldás kell, csak később könnyedén voip-esre kéne, hogy átalakítható legyen. Mondjuk ahogy nézem a kettő megoldás igen különböző, szóval az egyik kifejlesztése nem nagyon segít a másikban semmit.
(#9748) Janos250: Ez egy ilyen voip szolgáltató. Sima böngészőből is lehet telefonálni meg SMS-t küldeni bejelentkezés után, a számlaegyenleg elhasználódásáig. Ugyanakkor akár a Mobilevoip nevő androidos SIP klienst használva is lehet használni és amíg van netkapcsolat addig olcsó hívásokat kezdeményezni hagyományos vezetékes vagy modil irányba meg SMS-t küldeni.
[ Szerkesztve ]
-
csubuka
addikt
válasz fpeter84 #9756 üzenetére
Nekem ugyanilyen board-om volt kb. És alapból ment Arduino IDE-vel. Persze lehet, hogy más FW-t küldtek, de a hátulján ugyanez a 9600 baud rate felirat volt, azzal meg aztán hibát dobott az Arduino IDE. A jó baud rate-el meg azonnal ment további mókolás nélkül.
*Bocsi persze a boards manager-es állítgatások kellenek igen a működéshez.
[ Szerkesztve ]
-
csubuka
addikt
Sziasztok!
Azt jól látom, hogy valamennyire összecsúsztak az ESP8266 és ESP32 árak? Van egy dev board itt. Ez kamu vagy hol a trükk, mert pár száz forinttal lenne csak drágább az ESP12 (az valami 8266 variáns nem?) alapú dev boardoknál...
