Új hozzászólás Aktív témák

• #36214 Lompos48 nagyúr kaszas19 #36213

  Új Válasz 2013-11-03 17:39:52 #36214

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz kaszas19 #36213 üzenetére

  A zárlat nagyjából mindent söntöl, ha van, azaz rövidrezár. Ha mérhető a zárlat, akkor kell kiforrasztani és meggyőzödni, hogy ő vagy más okozza.

• #36212 Lompos48 nagyúr kaszas19 #36211

  Új Válasz 2013-11-03 16:28:01 #36212

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Lompos48

  nagyúr

  válasz kaszas19 #36211 üzenetére

  Diódák, tranzisztor?

• #36210 moha21 veterán kaszas19 #36209

  Új Válasz 2013-11-03 15:57:41 #36210

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  moha21

  veterán

  válasz kaszas19 #36209 üzenetére

  És miért arra gondolsz, mikor az szokott legkevésbé zárlatos lenni?

• #36208 moha21 veterán kaszas19 #36207

  Új Válasz 2013-11-03 15:23:41 #36208

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  moha21

  veterán

  válasz kaszas19 #36207 üzenetére

  Esetleg zárlat valahol a primer körben?

• #36206 PH-User addikt kaszas19 #36205

  Új Válasz 2013-11-03 14:32:25 #36206

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  PH-User

  addikt

  válasz kaszas19 #36205 üzenetére

  Mer' a legvékonyabb is túl vastag és nincs annyi kábel, hogy odébb húzzam, míg forrasztom.

• #36195 gyenesmartin őstag kaszas19 #36188

  Új Válasz 2013-11-03 09:51:52 #36195

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  gyenesmartin

  őstag

  válasz kaszas19 #36188 üzenetére

  Akkor már csak egy dologra kell vigyáznod.
  Ha így csinálod majd, mint én akkor a potméter gomb alja és a panel között marad vagy 1.5-2cm rés. Én azt fülhallgató tartónak használom.

• #36187 gyenesmartin őstag kaszas19 #36183

  Új Válasz 2013-11-02 19:39:06 #36187

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  gyenesmartin

  őstag

  válasz kaszas19 #36183 üzenetére

  Gombot viszont kell venned, ha nincs.

• #36186 And veterán kaszas19 #36183

  Új Válasz 2013-11-02 19:28:30 #36186

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  And

  veterán

  válasz kaszas19 #36183 üzenetére

  Üzemszerűen működtetett (tehát nem trimmer), tengellyel rendelkező potméterhez eddig minden alkalommal kaptam csavart és alátétet.

• #36184 PHM addikt kaszas19 #36183

  Új Válasz 2013-11-02 19:27:46 #36184

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  PHM

  addikt

  válasz kaszas19 #36183 üzenetére

  Általában szoktak hozzá adni, kivételt talán csak a nyákba is
  ültethető típusok képeznek.

• #36163 darvinya titán kaszas19 #36148

  Új Válasz 2013-11-01 13:13:17 #36163

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  darvinya

  titán

  válasz kaszas19 #36148 üzenetére

  Lehet kapni készen maró folyadékot, és egyszerű vízbázisú filccel megrajzolható.
  A bökkenő a furat, mert 1-1.5mm vastag nyák már komolyan eszi a sima HSS csigafúrót.
  Ezért javasoltam a próbanyákot, abban van olyan ami soronként van kialalítva és előre fúrt.
  Könnyebb rajta bármit kialakítani, és végeredményben is szép lehet.

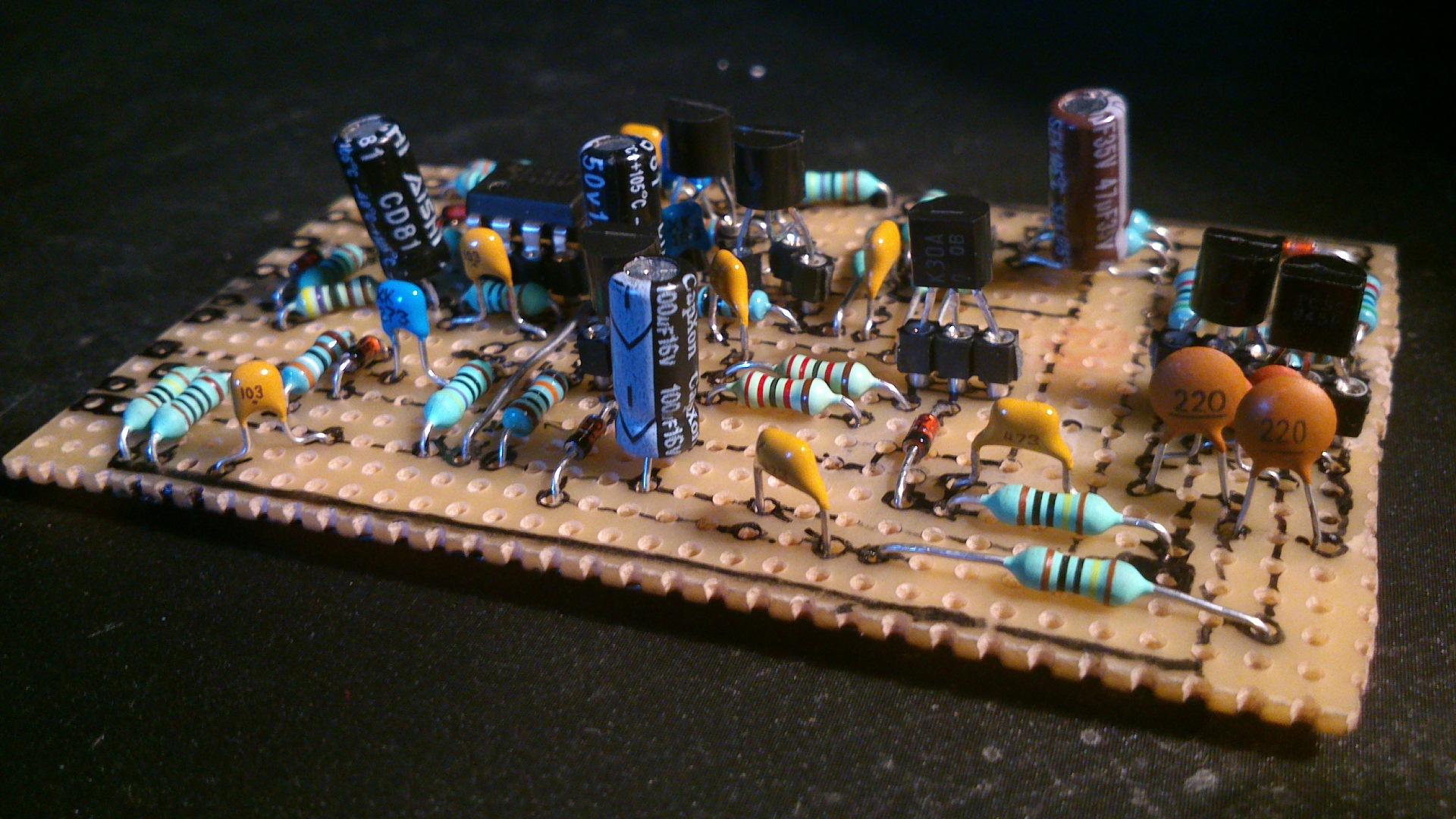

  Pl: ezt csináltam meg próbanyákból, Boss SD-1



• #36158 gyenesmartin őstag kaszas19 #36157

  Új Válasz 2013-11-01 10:14:14 #36158

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  gyenesmartin

  őstag

  válasz kaszas19 #36157 üzenetére

  A nyákot elég csak egy sima csiszolóval lecsiszolni.
  Veszel 250g vaskloridot (kevesebb is elég), ahhoz kell olyan 3-4 dl víz. Műanyag jégkrémes dobozba jó lesz beletenni, amibe belefér a nyák rézzel lefelé. A másik oldalára meg teszel ragasztószalagot, hogy megtudd nézni jó-e. 15-20 perc után már késznek kell lennie.
  De ugye amiket tettél ide ki képeket annak a tükörképét kell felrajzolni a rézre, mert ezek felülnézeti képek.

• #36156 gyenesmartin őstag kaszas19 #36155

  Új Válasz 2013-11-01 10:05:31 #36156

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  gyenesmartin

  őstag

  válasz kaszas19 #36155 üzenetére

  Én ilyennel szoktam megrajzolni.

• #36152 gyenesmartin őstag kaszas19 #36150

  Új Válasz 2013-11-01 09:42:08 #36152

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  gyenesmartin

  őstag

  válasz kaszas19 #36150 üzenetére

  Hát én a másik irányba forgattam volna el. Hogy jobban hozzáférhető legyen a rögzítő csavar a tranzisztoron (a bázis a jobb oldalon).
  Nyákot meg úgy is lehet csinálni, hogy megrajzolod rá lakkfilccel vagy körömlakkal a sávokat majd kimaratod. De ha jól megtudod csinálni akkor próbanyákon lenne a legegyszerűbb. Még én is szoktam ilyet használni.
  A ventiknek teszel rá foglalatot, vagy csak rá fogod forrasztani?

• #36143 darvinya titán kaszas19 #36142

  Új Válasz 2013-10-31 23:40:26 #36143

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  darvinya

  titán

  válasz kaszas19 #36142 üzenetére

  Szia

  Nem lenne egyszerűbb ilyen nyákból kialakítani? [link]

  Viszont ellenállásból jobb lenne a 0.6W-os, mert azon lesz a terhelés (azaz az fűti el a fel nem használt energiát).[link]

  Azt nem tudom mekkorára méretezted az egészet, de ebben az állásban a potméter és a hűtőborda egybe ér.
  90°-al elforgatva tranyót úgy, hogy a bordák a kivezetésnél legyen.

• #36140 gyenesmartin őstag kaszas19 #36139

  Új Válasz 2013-10-31 18:34:31 #36140

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  gyenesmartin

  őstag

  válasz kaszas19 #36139 üzenetére

  Végül milyen alkatrészekből építed meg? 1K-s poti, 220ohmos ellenállás meg egy BD681-es?

• #36137 gyenesmartin őstag kaszas19 #36136

  Új Válasz 2013-10-31 17:36:23 #36137

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  gyenesmartin

  őstag

  válasz kaszas19 #36136 üzenetére

  Szerintem igen.

• #36133 gyenesmartin őstag kaszas19 #36132

  Új Válasz 2013-10-30 20:40:05 #36133

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  gyenesmartin

  őstag

  válasz kaszas19 #36132 üzenetére

  Így jó lesz. A ventinél azt hiszem nem így van. Hanem GND, 12V, Sense. Ellenállásokat meg akkor tegyél, ha azt szeretnéd, hogy már 5-10%-os elfordulásnál elinduljanak a ventik. A tápvezetékeket még én megvastagítanám.

• #36131 gyenesmartin őstag kaszas19 #36130

  Új Válasz 2013-10-30 19:33:40 #36131

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  gyenesmartin

  őstag

  válasz kaszas19 #36130 üzenetére

  Nincs mit. Régebben én is akartam csinálni ilyen szabályzót gépbe.
  A darlington-nál nem lesz gond. (A 681-es 4A-t bír az gondolom biztos elég.)

• #36129 gyenesmartin őstag kaszas19 #36128

  Új Válasz 2013-10-30 19:25:02 #36129

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  gyenesmartin

  őstag

  válasz kaszas19 #36128 üzenetére

  Hacsak a 2 venti nem fogyaszt 600mA-nél többet, akkor még a 139-nek is elég egyenes képe van.
  A 681-nek meg körülbelül ilyen. (A 681-est csak példának mondtam, jó bármilyen más darlington is.)
  Ha meg teszel a potméter és a GND közé kb egy 220-330 ohmos ellenállást akkor nem csak 30%-os állás körül fognak elindulni a ventik, hanem kb már 5-10-nél.

• #36127 gyenesmartin őstag kaszas19 #36125

  Új Válasz 2013-10-30 19:01:23 #36127

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  gyenesmartin

  őstag

  válasz kaszas19 #36125 üzenetére

  11V-ig biztosan lehet szabályozni. Ha nem szabályoz jól akkor esetleg lehet venni darlington tranzisztorokat (PL.: BD 681). Amit linkeltem nyáktervet azon még lehet változtatni. Mert csak 10cm széles. Gondolom széjjel tudod húzni. Ha meg a tranzisztorokat elforgatod 90fokkal jobbra akkor a hűtésük (nem hinném, hogy szükséges), könnyen megoldható lenne.

• #36124 gyenesmartin őstag kaszas19 #36123

  Új Válasz 2013-10-30 16:56:09 #36124

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  gyenesmartin

  őstag

  válasz kaszas19 #36123 üzenetére

  Kapcsolási rajz vagy nyákterv?
  Ez csak egy elég egyszerű szabályzó. BD139-el meg egy 1K-s potival. (Szerintem ennyi elég is egy venti szabályzónak. Mivel nem fogyaszt az sokat. Nálam ez működött is)

• #35996 kaszas19 senior tag kaszas19 #35994

  Új Válasz 2013-10-24 16:15:49 #35996

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  kaszas19

  senior tag

  válasz kaszas19 #35994 üzenetére

  Esetleg úgy is jó lenne ha fix lenne 72hz-en menne a pumpa hogy tudnám átkötni???
