• #91243 Dr. Szilikát őstag fuze #91242

  Új Válasz 2023-08-03 10:58:26 #91243

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Dr. Szilikát

  őstag

  válasz fuze #91242 üzenetére

  Kicsiben ezekhez hasonló:

  https://www.aliexpress.com/w/wholesale-PD-Trigger.html





• #91241 razorbenke92 őstag fuze #91237

  Új Válasz 2023-08-02 20:57:00 #91241

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  razorbenke92

  őstag

  válasz fuze #91237 üzenetére

  Igen, ennek kimondottan az a lényege, hogy sima PowerDelivery-ről lehozza barrel-jackre a feszültséget.

• #91231 Dr. Szilikát őstag fuze #91224

  Új Válasz 2023-08-01 21:12:24 #91231

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Dr. Szilikát

  őstag

  válasz fuze #91224 üzenetére

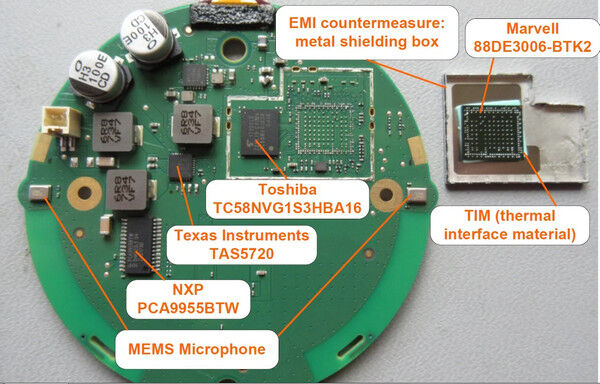

  https://www.allaboutcircuits.com/news/teardown-tuesday-google-home-mini/

  TAS5720 végfok kibír több feszültséget is, a digitális áramkörök meg általában 5 V táppal mennek, vagy épp 3,3 v-ra csökkentve. Ezeket a DC-konverterek intézik, amit gyakran az induktivitásokról ismerünk fel, ami erősen szembetűnik. Fotón a szürke (ferrit) négyzetek.

  14 vagy 14,4 V nem számít valószínűleg, de ha csak a biztonság kedvéért, autóban szeretném az akkuról levett tápot 14 V-on bekorlátozni, az megoldható lenne egy XL4015 DC-konverterrel is.

  Erről azt kell tudni, hogy MOSFET-kapcsolós és szinte 14 V-ból is képes 14 V-ot leadni (írjon bármit a PDF specifikáció, ez a gyakorlati tapasztalat, noha lehet áramfüggő, de 1 A ennek nem sok).

  Felette értelemszerűen 14 V-ra csökkent. Ha kevesebb az input, akkor azt átengedi (vezetésbe kapcsol a MOSFET). Az elmélet szerint a "nyest" kevesebbről is életképes, a gyakorlatot nem tudom.

  Hogy egy szakmabeli miért irtózik általában a felesleges le-fel konverzióktól, ennek oka a veszteségek, meg amikor kisebb feszültségen nagyobb áram jelentkezik, ezek nem olyan szimpatikus dolgok, szerintem. Bár az is igaz, a Panasonic mérnökei éltek ilyen, látszólag értelmetlen módszerekkel, egyes plazma TV-kben, amivel kiváló stabilitást értek el, de az is más világ, meg ez is.



• #91230 tordaitibi veterán fuze #91228

  Új Válasz 2023-08-01 20:49:44 #91230

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tordaitibi

  veterán

  válasz fuze #91228 üzenetére

  Yes

• #91229 fuze őstag fuze #91228

  Új Válasz 2023-08-01 19:46:09 #91229

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  fuze

  őstag

  válasz fuze #91228 üzenetére

  Lehet inkább egy ilyen toltofejet kene akkor vennem. Bele a megfelelő adapterrel. Pl ez.

  Minden mehet a műszerfal mögé és működne. Forrasztani sem kell

• #91227 razorbenke92 őstag fuze #91224

  Új Válasz 2023-08-01 18:07:02 #91227

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  razorbenke92

  őstag

  válasz fuze #91224 üzenetére

  Csakhogy megerősítsem a többieket, az eredeti ötlet más téren is bonyolultabb.

  Ahhoz, hogy a linkelt USB-C kimenetét át tudd alakítani, ahhoz egy sima konverternél több kellene. Ha követik a megemlített PD szabványt, akkor valós USB kommunikáció nélkül nem adja le a 15W-ot, csak párszáz mA-t ad 5V-on.

  Ennek a megkerülésére/aktiválására PD trigger/emulator elektronikát kell használni. Ezzel tudod aktiválni az adaptert, ami így adhat akár 5V3A akár 12V2.5A, de 20V1.5A kimenetet 30W esetén. Ugyanakkor, ha jó a 12V, akkor minden cécó nélkül mehet szivargyújtóról is.

• #91226 Barret001 addikt fuze #91224

  Új Válasz 2023-08-01 17:53:45 #91226

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Barret001

  addikt

  válasz fuze #91224 üzenetére

  Kezdésnek kipróbálnám 12V-ról,lehet hogy elég neki annyi is! Sok készülékre csak tájékoztató jellegű igényt írnak. 9V-os routerem megy 5V-ról hibátlanul. Csak egy példa a sok közül.

• #91225 tordaitibi veterán fuze #91224

  Új Válasz 2023-08-01 17:51:02 #91225

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tordaitibi

  veterán

  válasz fuze #91224 üzenetére

  Látatlanba nagyobb öszegbe fogadok hogy vajsimán elmegy 12 voltról.
  Lehet benne egy D osztályú végfok aminek 10-16V között mindegy, a belső egységeknek amúgy is van 5 és 3,3V táp benne.

  Autóba egyébként jó akkunál 12,6, járó motornál 14,4V van.
  10%-ba benne van, én nem bonyolítanám.
